Принцип работы blowback
Принцип работы blowback, на примере страйкбольного пистолета с камерой в магазине, идентично работе газобалонных пистолетов.

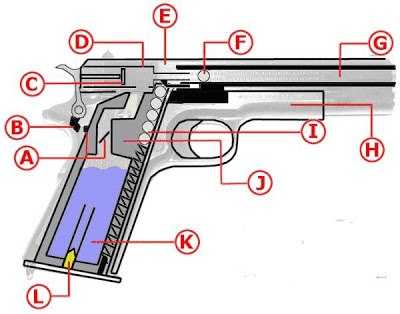

Диаграмма снизу показывает обычную структуру внутренностей пистолета с blowback.
A: Клапанная крышка E: Слайд I: Шары в магазине
B: Молоточек F: Шарик в стволе J: Магазин
C: Рамка отдачи G: Поршень K: Газ
D: Цилиндр blowback H: Основная часть (рама) L: Заправочный клапан
1. Система перед первым выстрелом. Молоточек blowback не просто косметическая штука. Находится она позади магазина (В на диаграмме выше). Он готов к спуску,в то время как шар находится на своем месте.

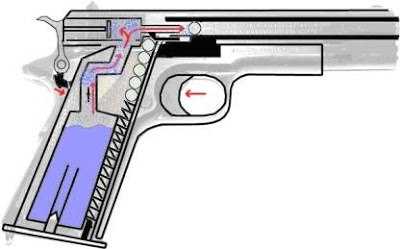

2. Спусковой крючок нажат. Это действие высвобождает молоточек, который ударяет по выстрелочному клапану (А на диаграмме), который находиться позади магазина. Газ мгновенно распространяется к верху магазина (J) и непосредственно в цилиндр отдачи (D). Газ продолжает прибывать, толкая шарик в поршень (G) а накопленное давление в цилиндре запускает механизм отдачи.

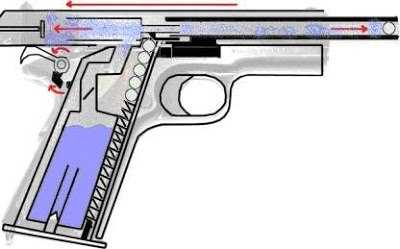

3. Работа механизма отдачи. Давление в цилиндре толкает рамку отдачи (С) назад, задествовав весь слайд (Е). По скольку слайд движется назад – молоточек (В) убирается с огневого поршня (А) и сохраняет позицию для следующего выстрела.

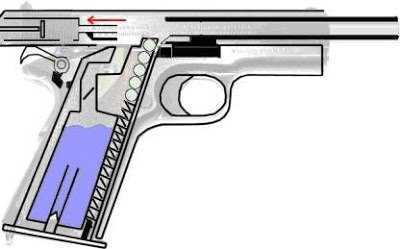

4. Спад давления. По-скольку газ изчезает из цилинра отдачи, сам цилиндр возвращается в исходное положение посредством маленькой пружины. На этом этапе шарик покинул ствол и газ уже не питает механизм перезарядки.

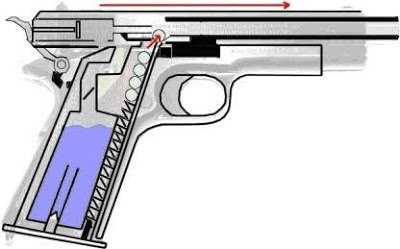

5. Слайд начинает возвращаться на исходную позицию. Верхний слайд держится на пружине, по скольку после появления давления эта пружина была растянута – та на данном этапе она сжимается назад в исходное положение. При движении вперед деталь цилиндра захватывает шарик из магазина и начинает толкать его вперед в ствол.

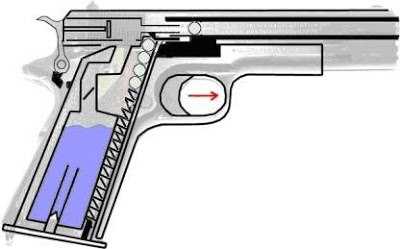

6. Слайд в исходном положении. Слайд достиг своего изначального состояния и новый шарик был извлечен из магазина и установлен на свое место для следующего выстрела.
Таким образом работает большинство blowback-систем. Существует также масса вариаций на эту тему.
Честно взято из интернетов.
