Модератор для МР 654. (Часть 2)

Опубликовано:

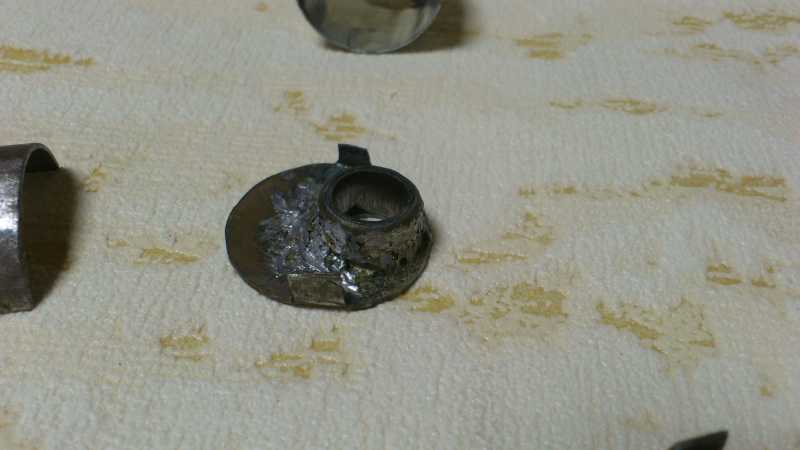

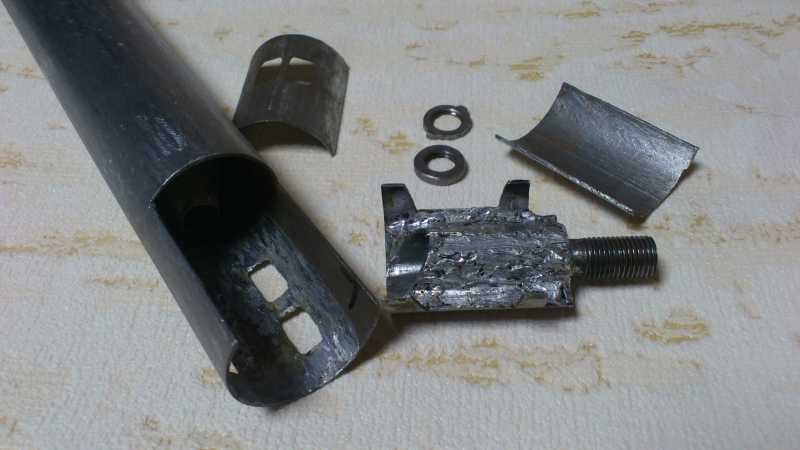

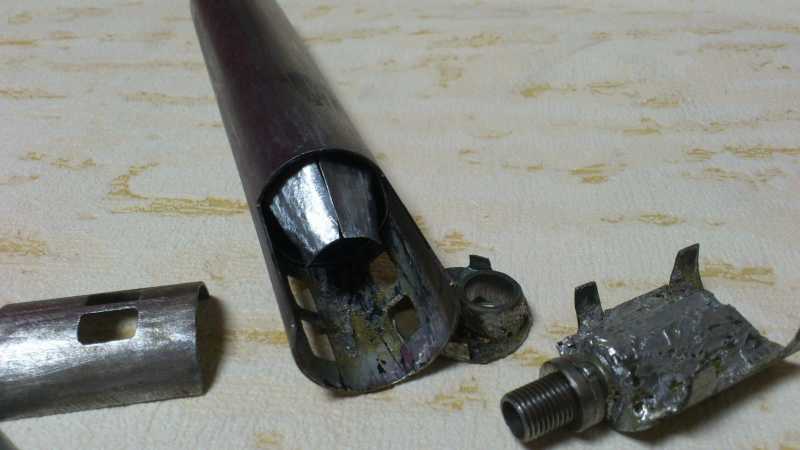

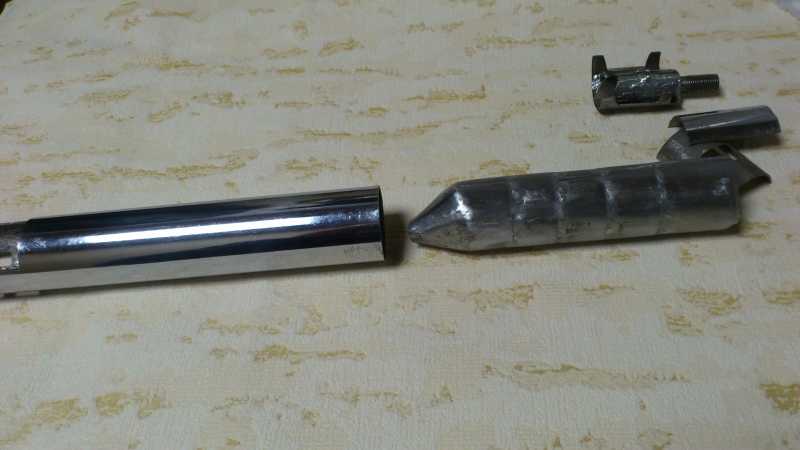

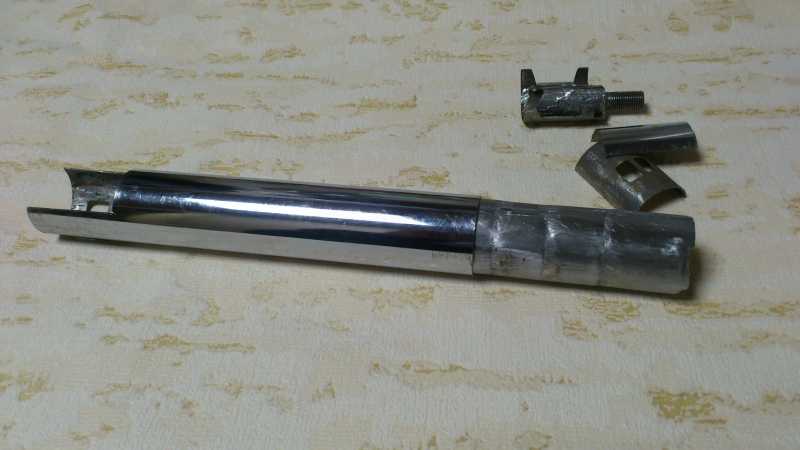

Спаянные перегородки вставляются в корпус, для подгонки и центровки отверстий вставляется пластина с резьбой. Двигая перегородки в корпусе вперед назад регулируется размер первой камеры. Чтобы избежать каких либо смещений в дальнейшем, соблюдая соосность, перегородки припаиваются к корпусу.



  Создание модератора для МР-654. ЧАСТЬ 2



Спаянные перегородки вставляются в корпус, для подгонки и центровки отверстий вставляется пластина с резьбой. Двигая перегородки в корпусе вперед назад регулируется размер первой камеры. Чтобы избежать каких либо смещений в дальнейшем, соблюдая соосность, перегородки припаиваются к корпусу.

1) Модератор для МР 654. (Часть 2)

2) Модератор для МР 654. (Часть 2)

3) Модератор для МР 654. (Часть 2)

4) Модератор для МР 654. (Часть 2)

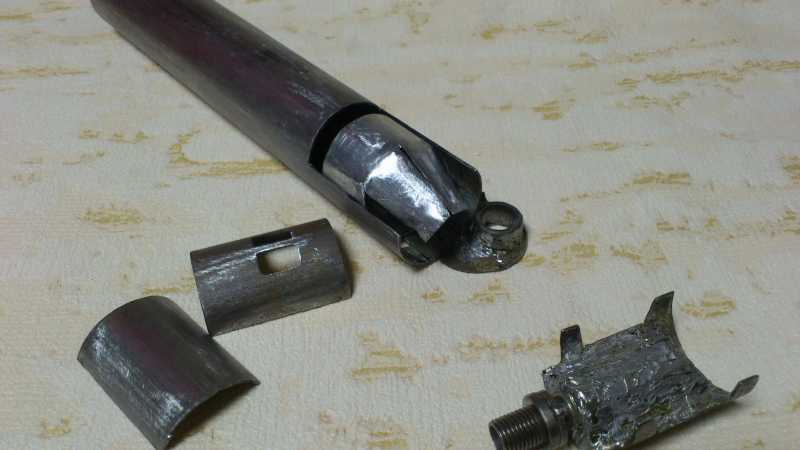

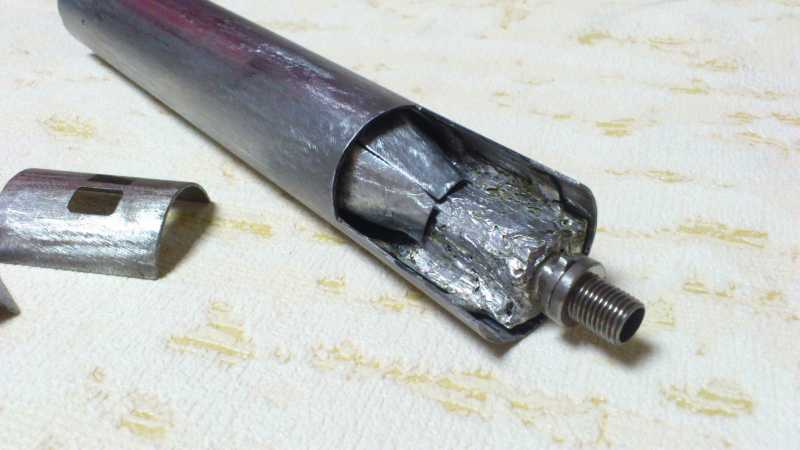

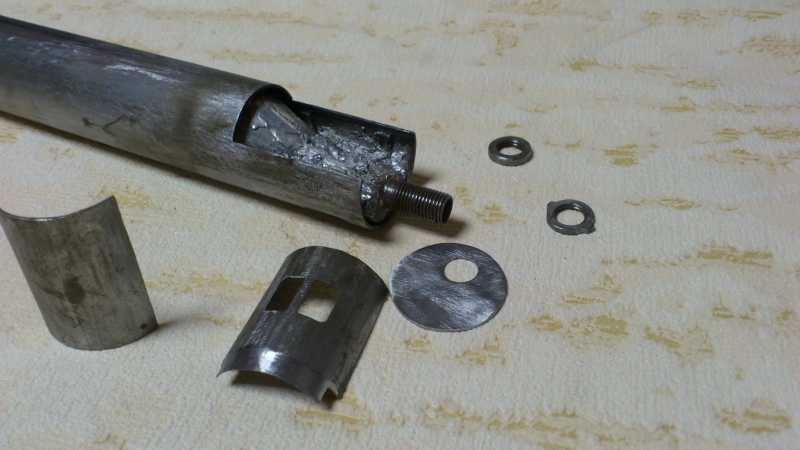

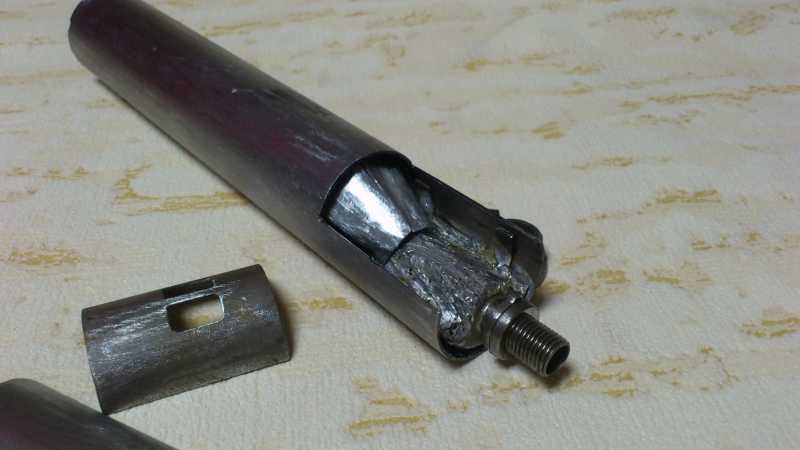

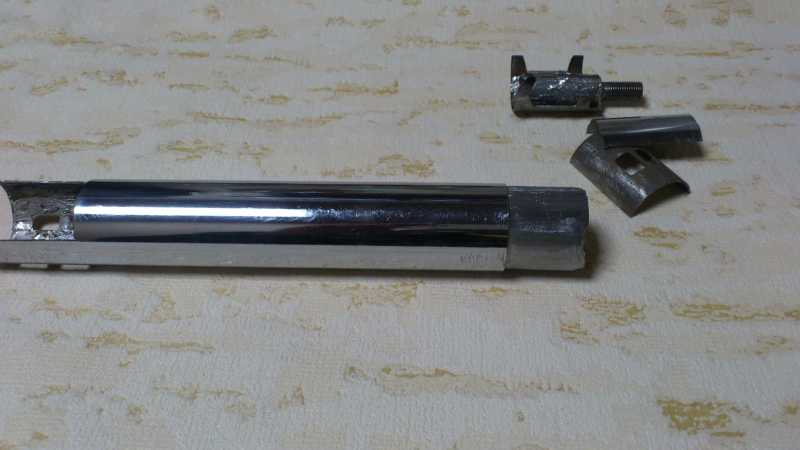

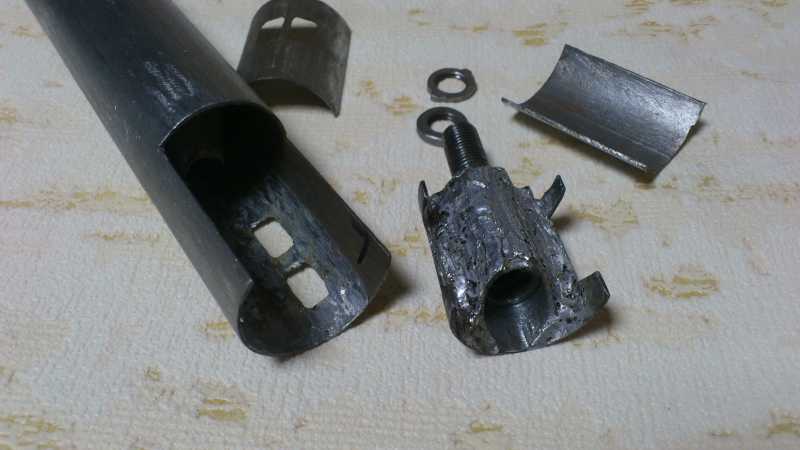

Убедившись что отверстие резьбы совпадают с отверстиями перегородок, пластина основательно припаивается к корпусу изнутри. Такие же действия производятся и снаружи корпуса через проделанные отверстия. Лишнее обтачивается надфилем и шлифуется мелкой наждачной бумагой.

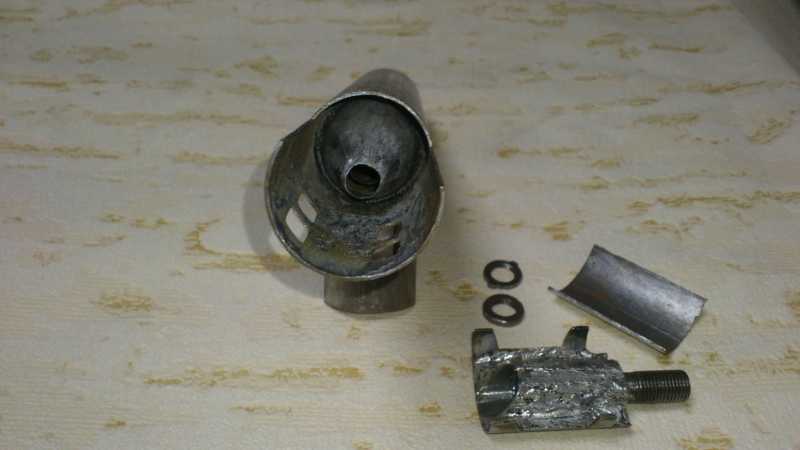

Для дополнительной шумоизоляции задней части модератора установлена дополнительная глухая перегородка. Она изолирует ту часть корпуса где толщина стенок один миллиметр и имеются места спайки. Это перегородка значительно снижает шум выстрела, так что она здесь не будет лишней.

5) Модератор для МР 654. (Часть 2)

6) Модератор для МР 654. (Часть 2)

7) Модератор для МР 654. (Часть 2)

8) Модератор для МР 654. (Часть 2)

9) Модератор для МР 654. (Часть 2)

10) Модератор для МР 654. (Часть 2)

11) Модератор для МР 654. (Часть 2)

12) Модератор для МР 654. (Часть 2)

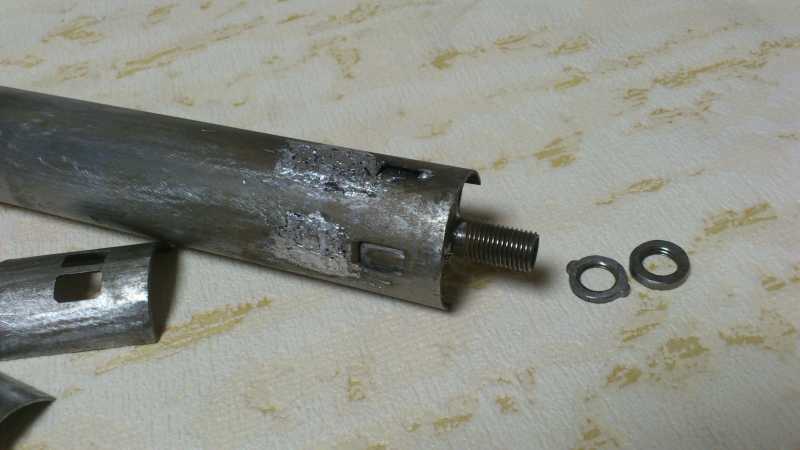

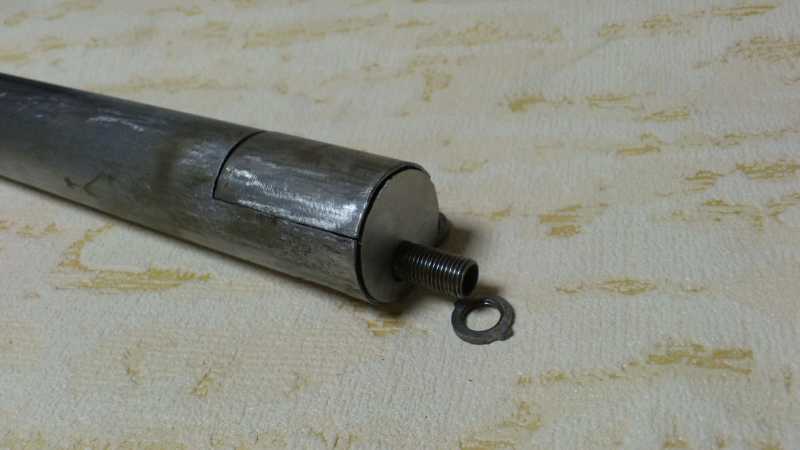

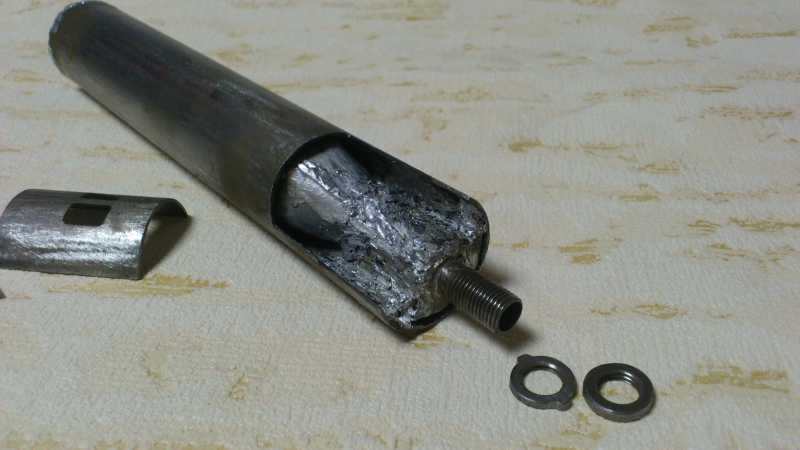

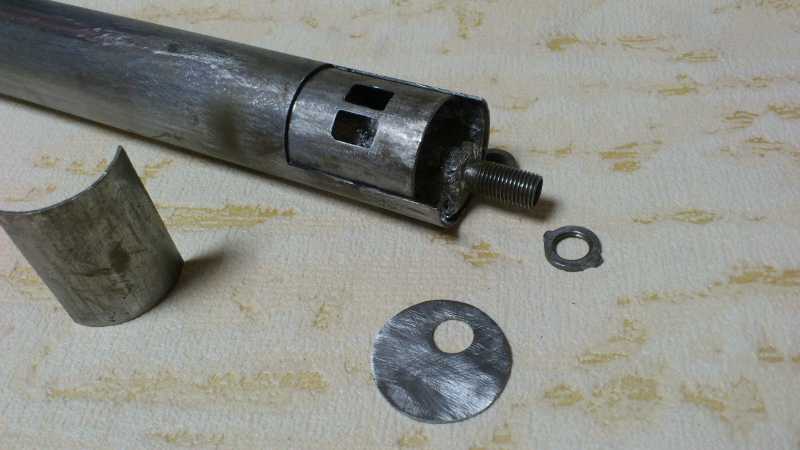

По окончанию работ внутри модератора вырезанная ранее часть корпуса припаивается обратно. К этой, так сказать, крышке, для удобства и дополнительной прочности припаивается накладка чуть большего размера.

13) Модератор для МР 654. (Часть 2)

14) Модератор для МР 654. (Часть 2)

15) Модератор для МР 654. (Часть 2)

16) Модератор для МР 654. (Часть 2)

17) Модератор для МР 654. (Часть 2)

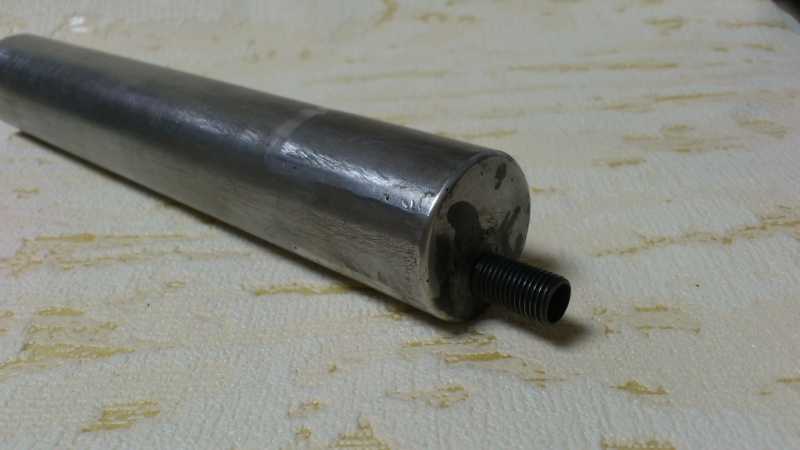

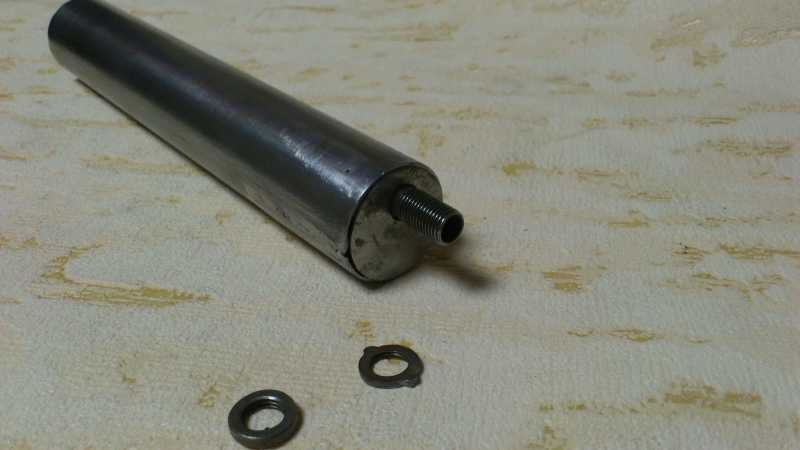

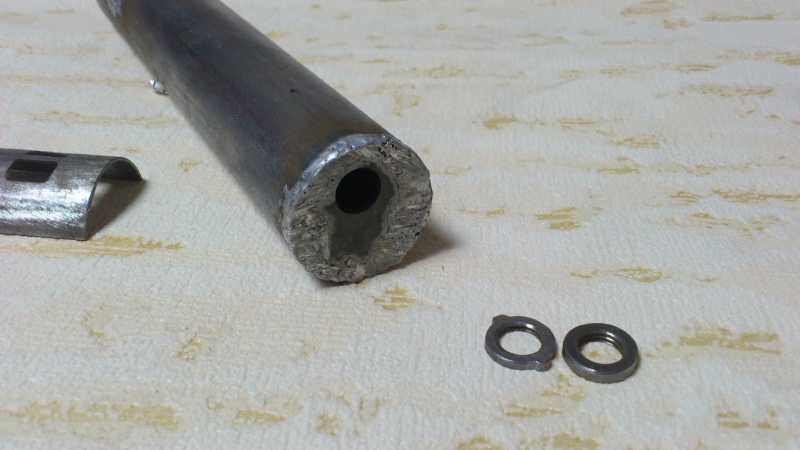

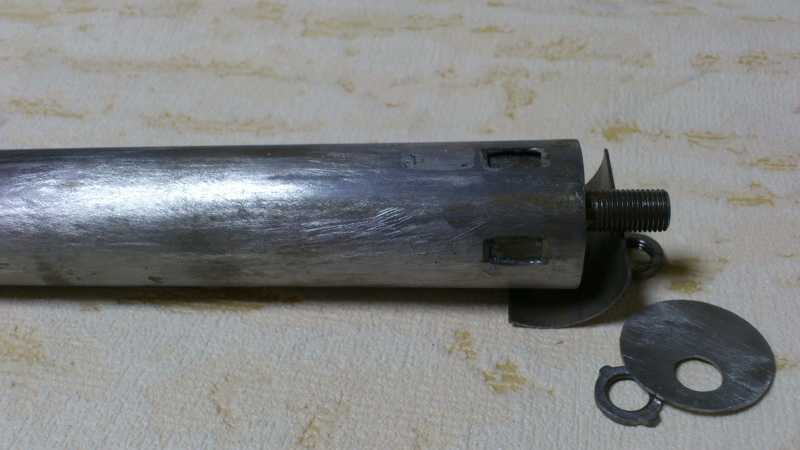

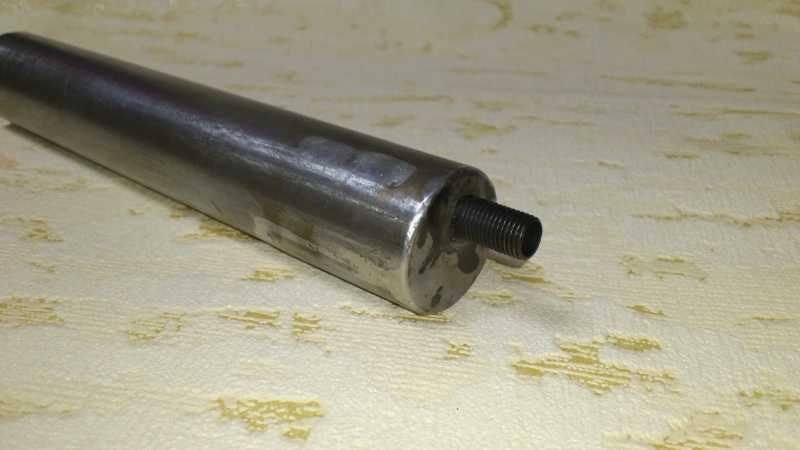

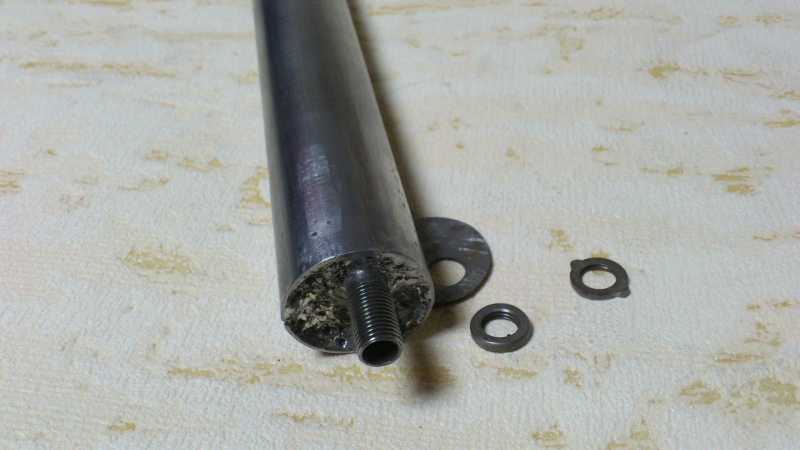

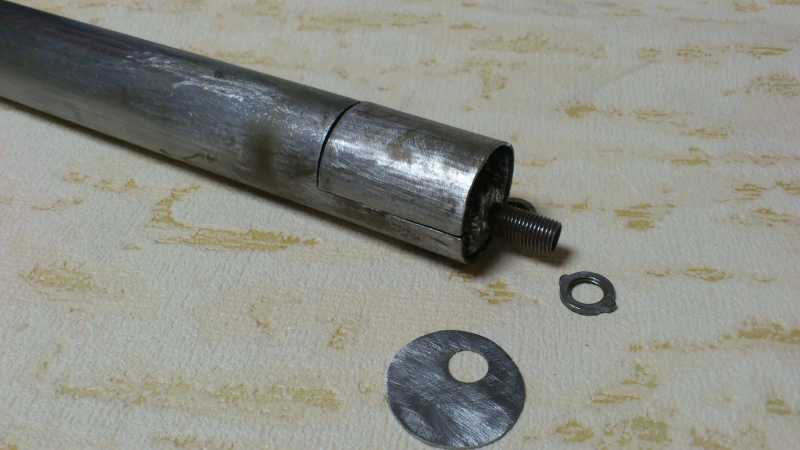

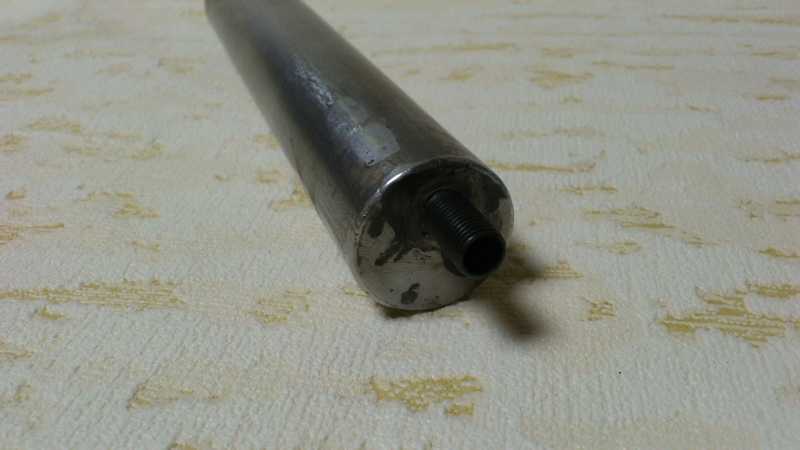

Далее устанавливается на свое место и припаивается задняя крышка. Резьба модератора воронится клевером внутри и снаружи так же как и регулировочные гайки.

18) Модератор для МР 654. (Часть 2)

19) Модератор для МР 654. (Часть 2)

20) Модератор для МР 654. (Часть 2)

21) Модератор для МР 654. (Часть 2)

22) Модератор для МР 654. (Часть 2)

23) Модератор для МР 654. (Часть 2)

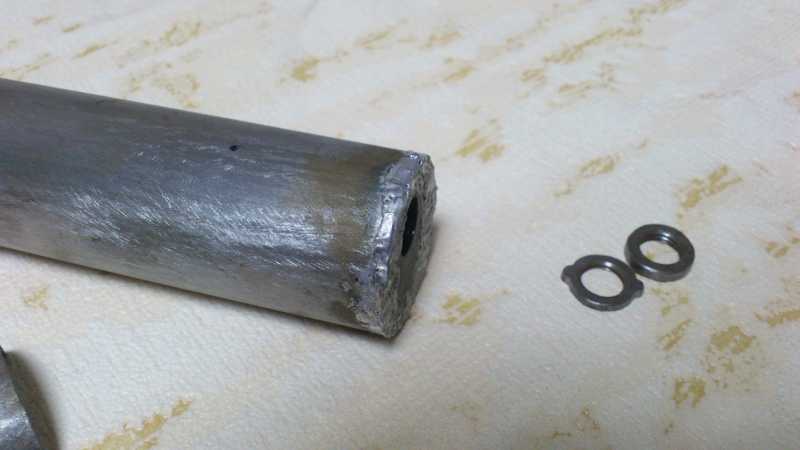

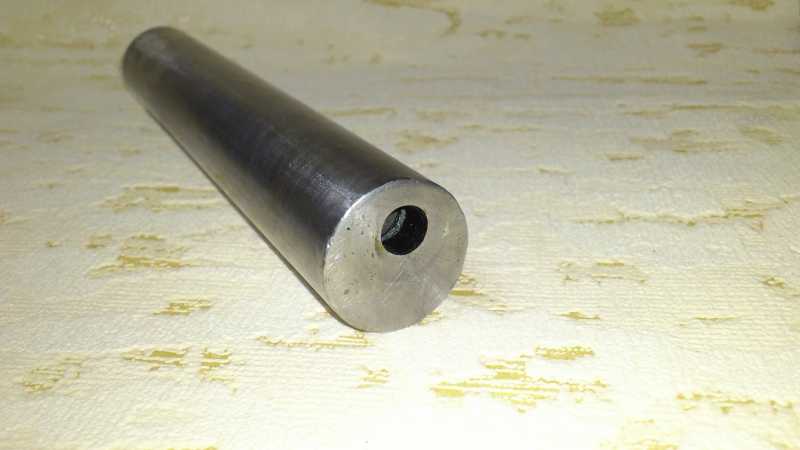

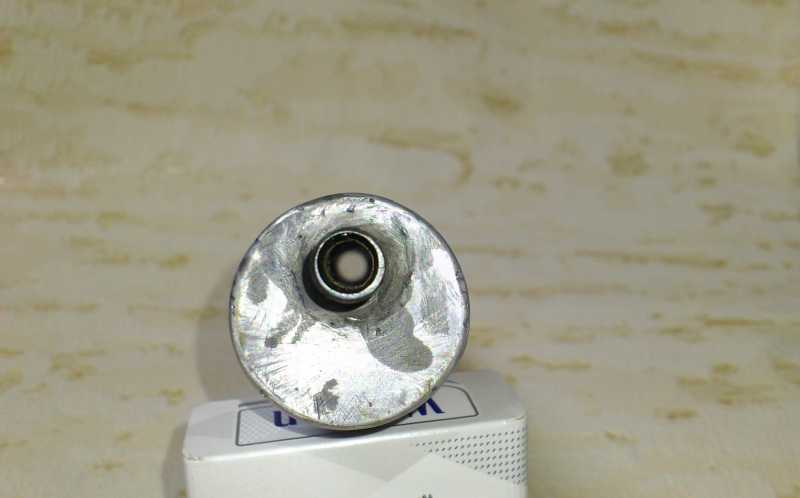

Передняя крышка модератора выполнена с девяти миллиметровым отверстием, также для визуального объема к внутренней части припаяна трубка.

24) Модератор для МР 654. (Часть 2)

25) Модератор для МР 654. (Часть 2)

26) Модератор для МР 654. (Часть 2)

27) Модератор для МР 654. (Часть 2)

28) Модератор для МР 654. (Часть 2)

29) Модератор для МР 654. (Часть 2)

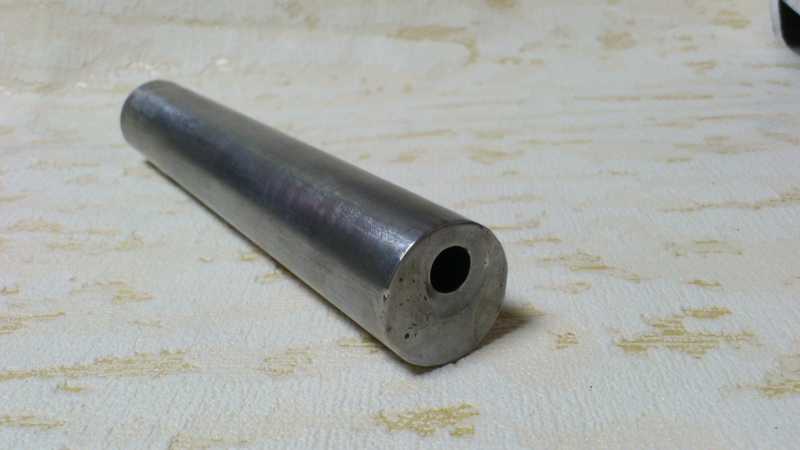

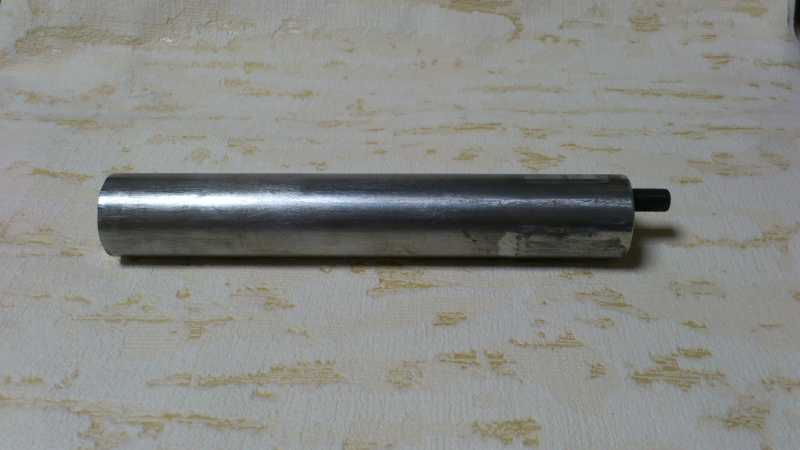

Осталось дело за малым. Пройтись мелкой наждачной бумагой по всему корпусу, убрать неровности.

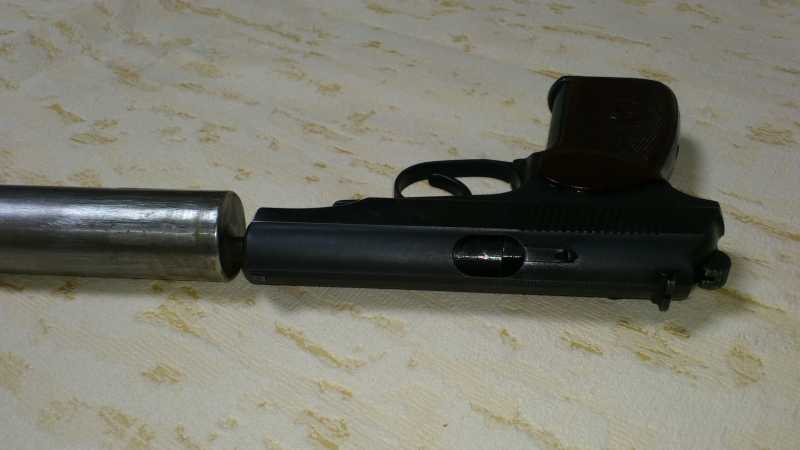

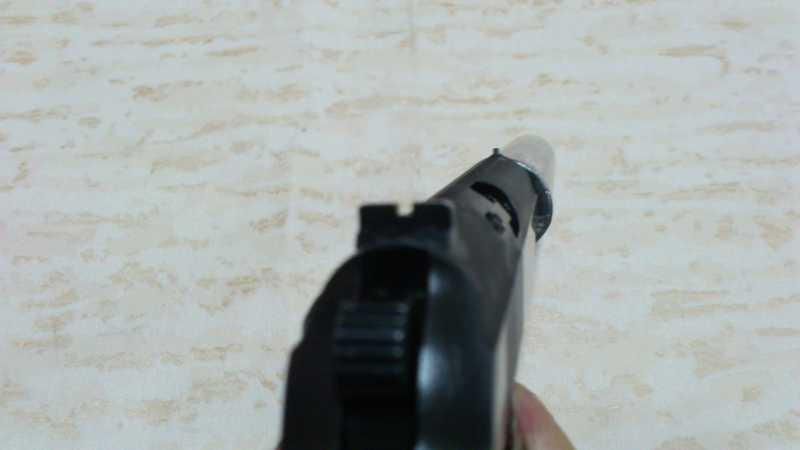

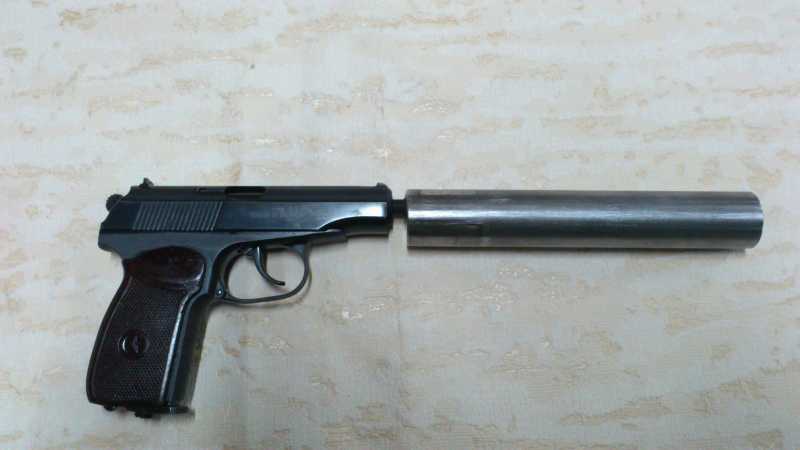

Теперь можно накрутить модератор на ствол и опробовать его в деле.
Стрельба велась на расстоянии десяти метров, результат превзошел все мои ожидания. Насчет скорости не скажу, хронографа нет. Но вроде, как и было ранее. Разброс не увеличился, скорее наоборот. Теперь звук происходит не от выстрела, а от попадания омедненного шара в цель. Довольно-таки громкий.

30) Модератор для МР 654. (Часть 2)

31) Модератор для МР 654. (Часть 2)

32) Модератор для МР 654. (Часть 2)

Заключительный этап-покраска.
Припой оловянно свинцовый и стальная труба. Сталь можно зачернить клевером, но он не берет ПОС. Хотя для него есть средство, это патина черная Navacan. Но она не берет сталь. Замкнутый круг. Остается два варианта термоусадка или покраска. Я выбрал второе.

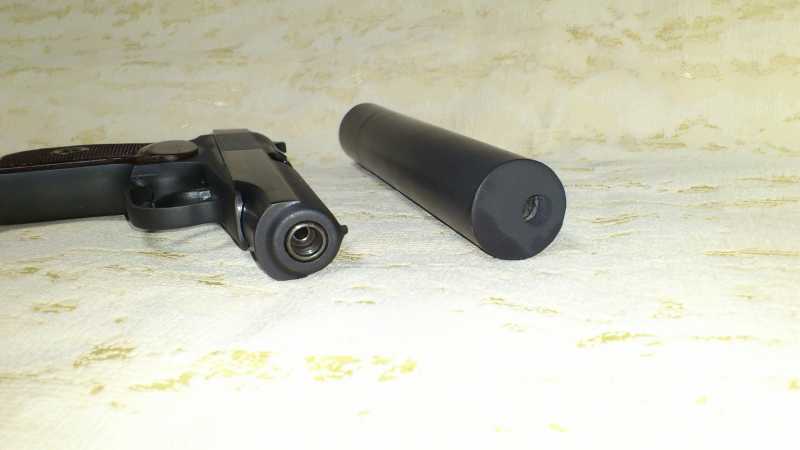

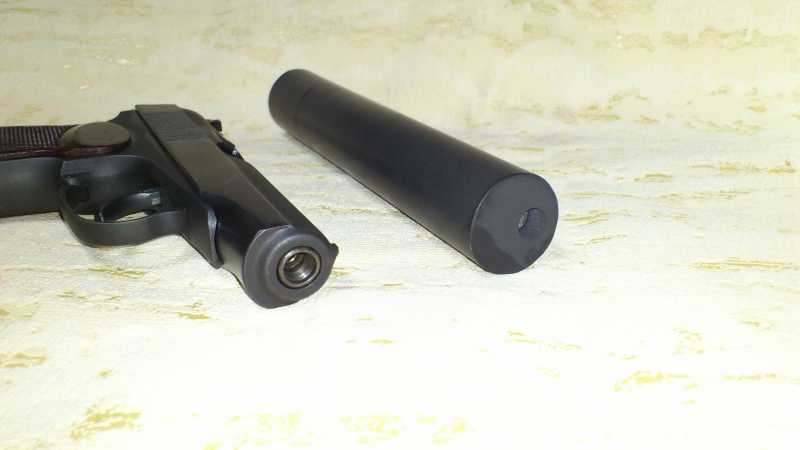

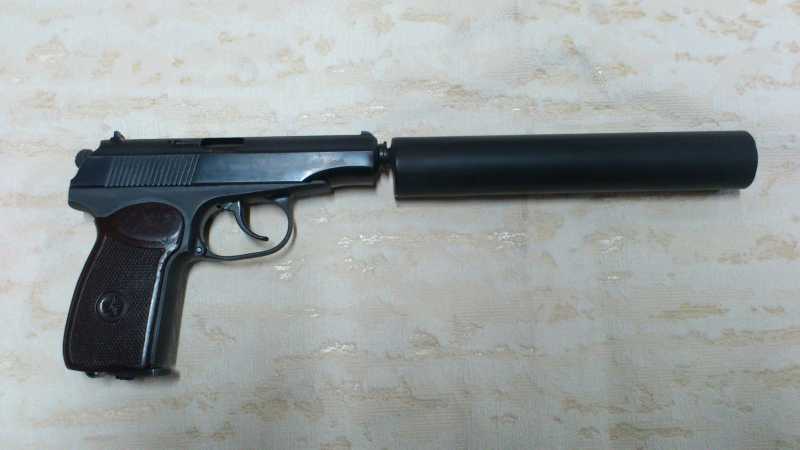

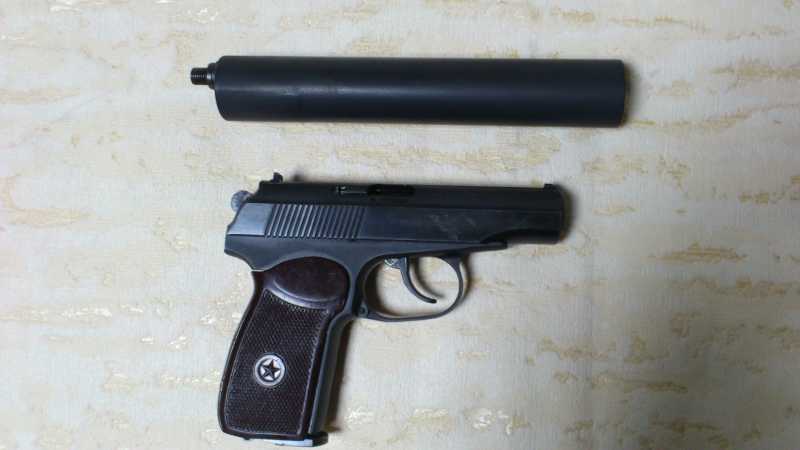

Перед покраской корпус модератора грунтуется и красится в два слоя. Остается ждать когда краска высохнет и можно использовать по назначению.

33) Модератор для МР 654. (Часть 2)


34) Модератор для МР 654. (Часть 2)

35) Модератор для МР 654. (Часть 2)

36) Модератор для МР 654. (Часть 2)
