Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Опубликовано:
Статья прежде всего предназначена для новых владельцев Охотника, не ведающих с чего начать АП, как разобрать и как обратно собрать эту винтовку (сам был такой), т.к. в интернете всё очень размыто и приходится просеивать большой объем ненужной информации.

Разборка пневматическаой винтовки Umarex Hammerli Hunter Force 900 Combo.

Статья прежде всего предназначена для новых владельцев Охотника, не ведающих с чего начать АП, как разобрать и как обратно собрать эту винтовку (сам был такой), т.к. в интернете всё очень размыто и приходится просеивать большой объем ненужной информации.

В оружейной терминологии я не силён, поэтому сильно не ругайте если что-то назову не так.

Итак, поехали:

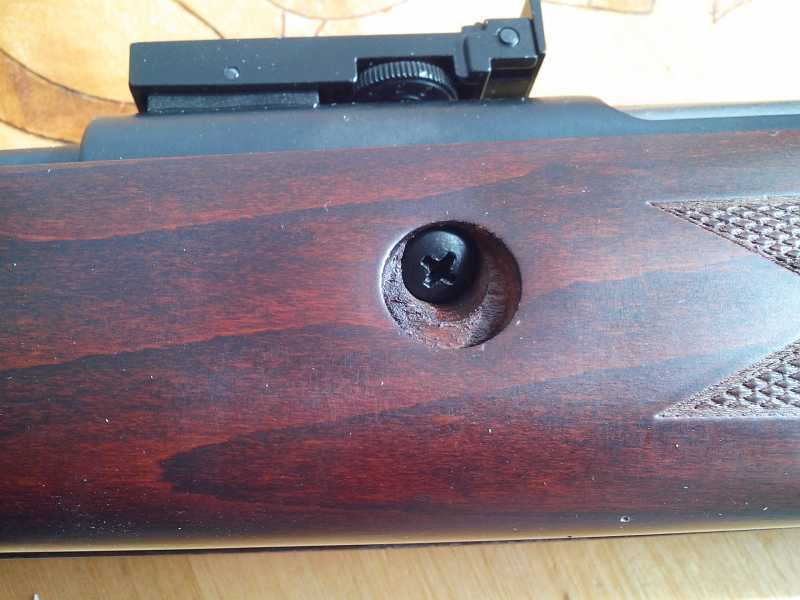

Для того чтобы разделить ложу и механическую часть, выкручиваем два болта по бокам передней части ложы (под заглушками)

1) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

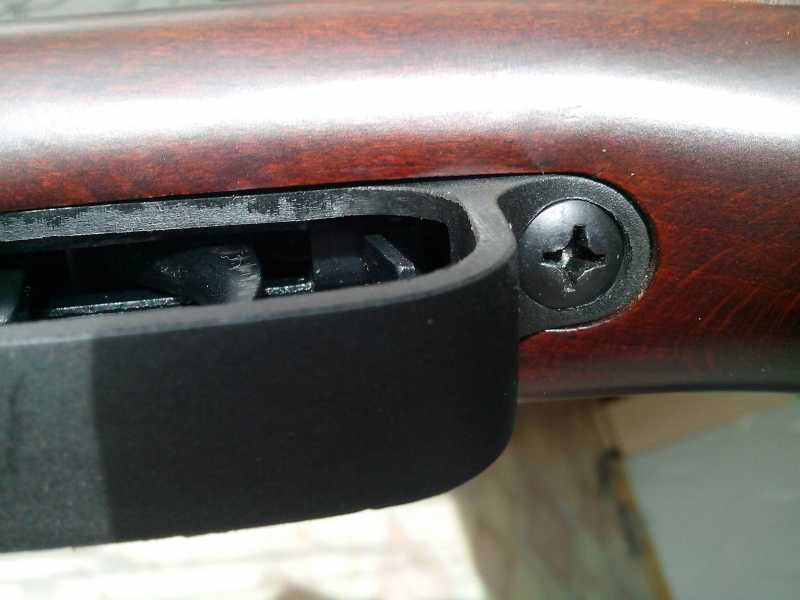

И задний болт скобы спускового механизма

2) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

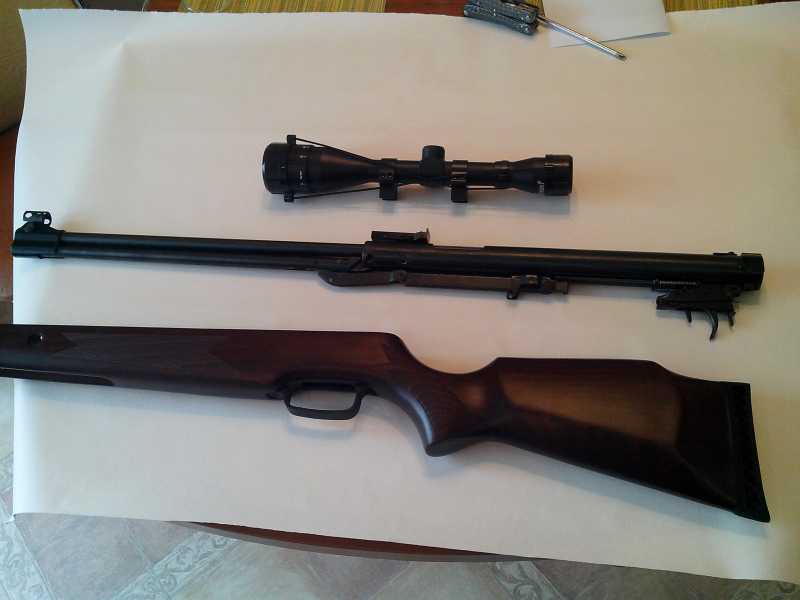

Кстати произвёл взвешивание после укрупнённой разборки: ложа 1,2кг., прицел 0,45кг., остальное 2,6к.г., итого 4,25 кг.

3) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

4) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

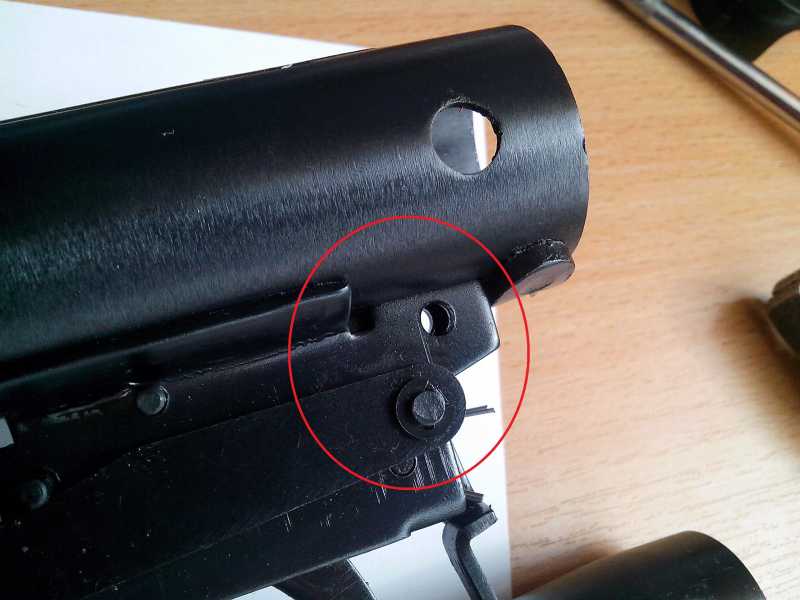

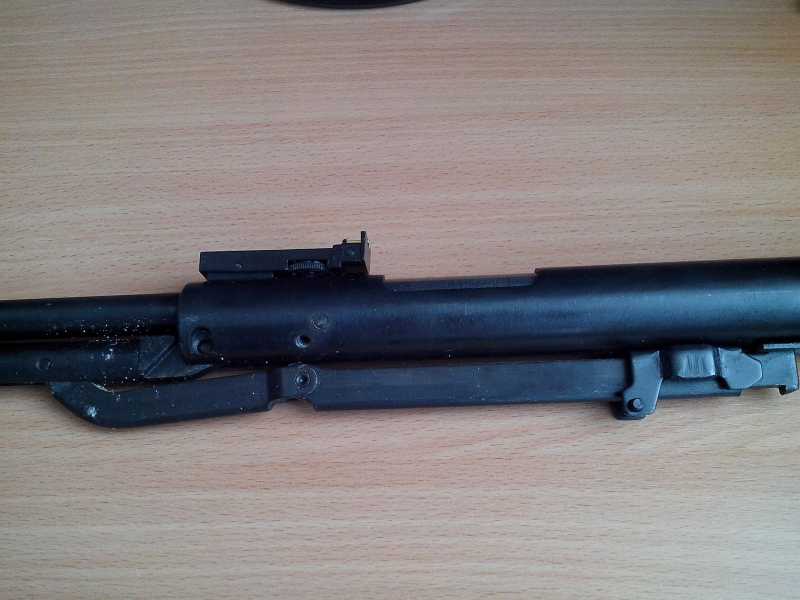

Далее снимаем рычаг взвода выбив 1 штифт,

5) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

2-ой выпадает сам (не потеряйте)

6) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

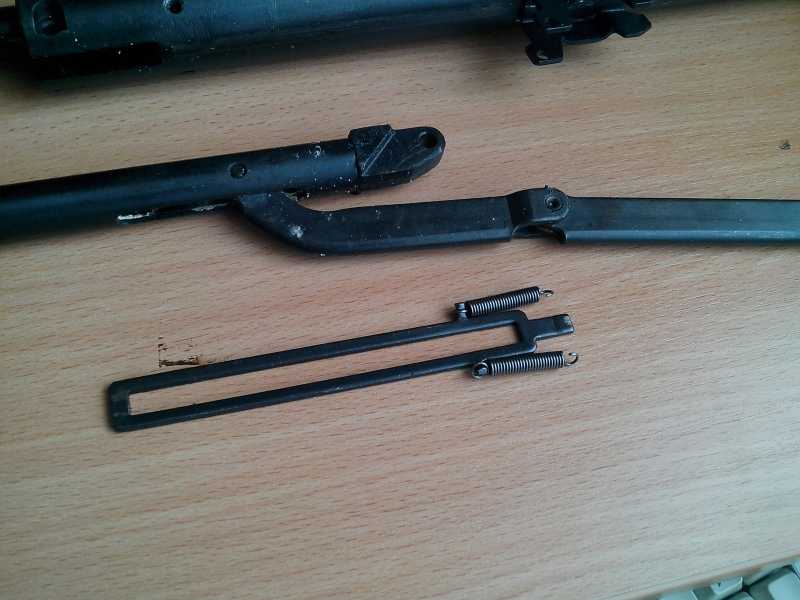

вместе с ним снимаем рамку с двумя пружинками

7) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Выкручиваем болт стопора оптики (фотографировать не стал, там и так всё понятно)

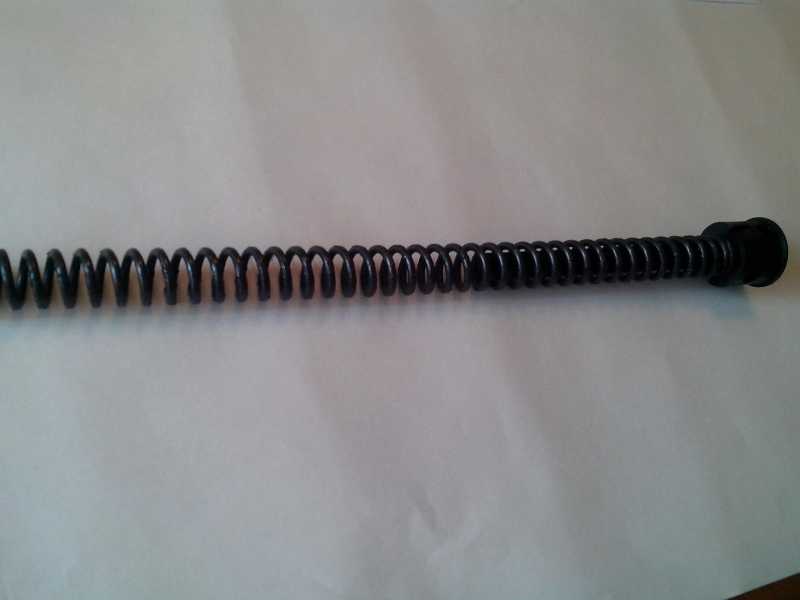

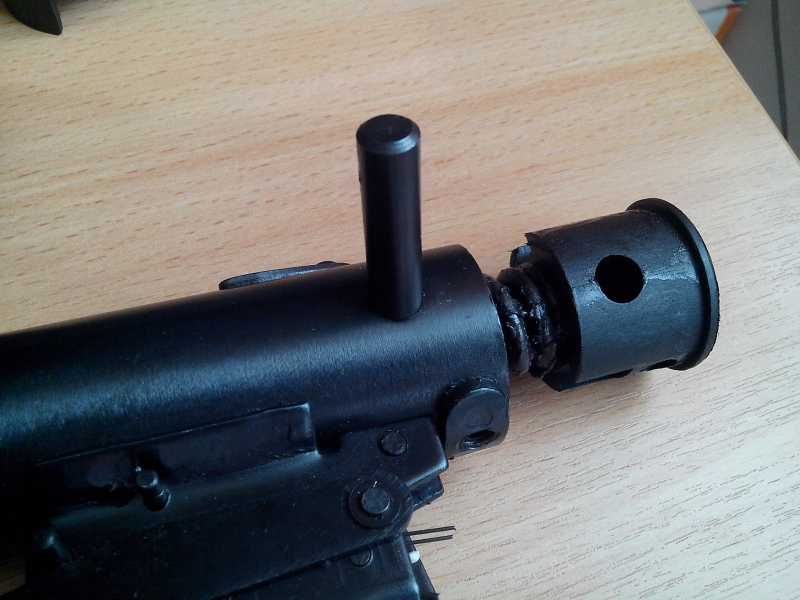

Выбиваем штифт задней крышки пружины и вынимаем её

8) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

9) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

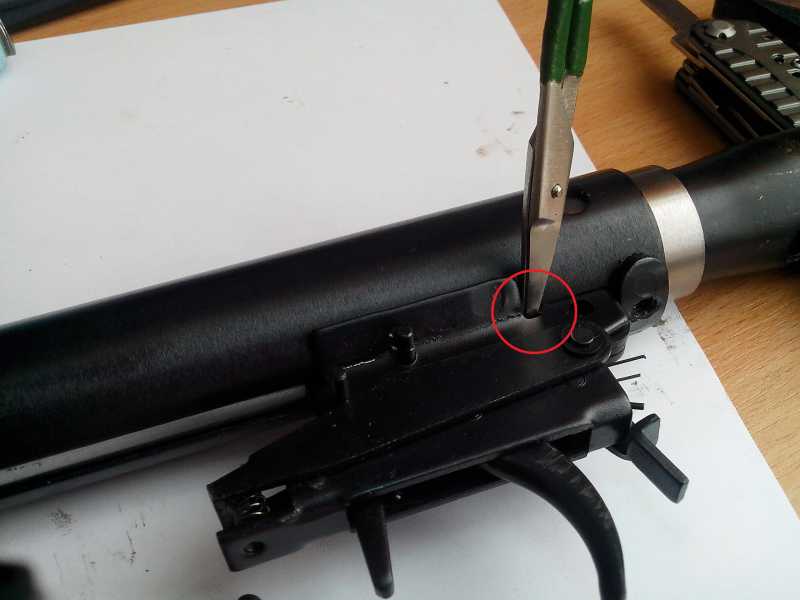

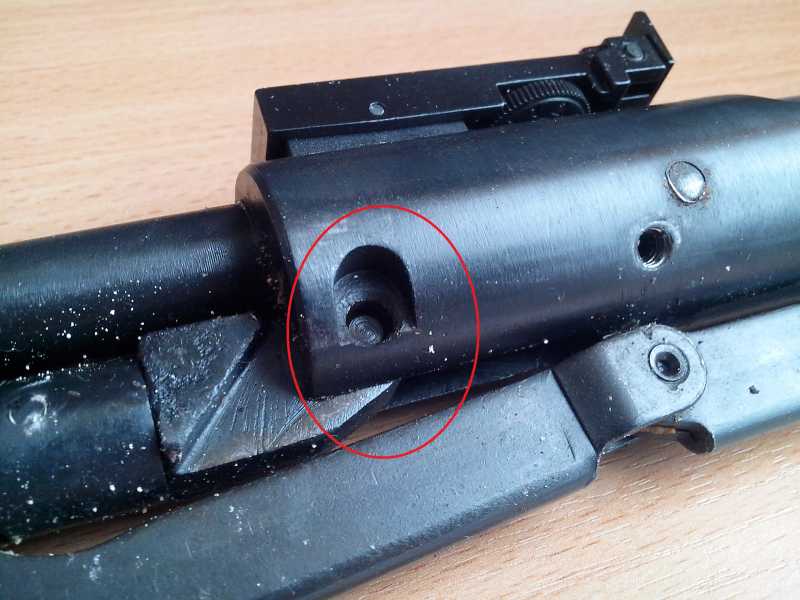

Вынимаем штифт шептала, в интернете советуют вынуть шептало, но у меня не получилось, поэтому через прямоугольное отверстие я его просто отжал.

10) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

11) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Легким движением руки вынимаем цилиндр с поршнем

12) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

И АПаем

1-й состоявшийся АП:

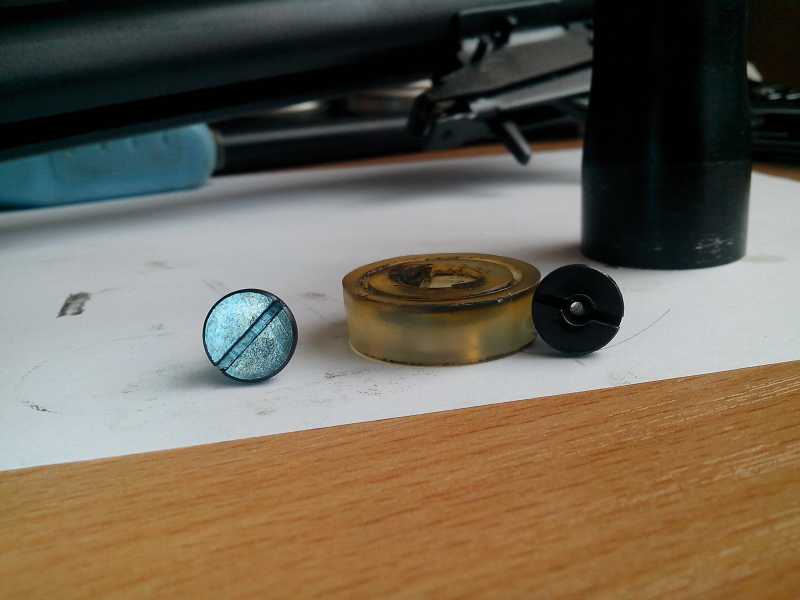

В комплекте с винтовкой шел болт крепления манжеты поршня без отверстия (родной с отверстием), меняем болт.

13) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

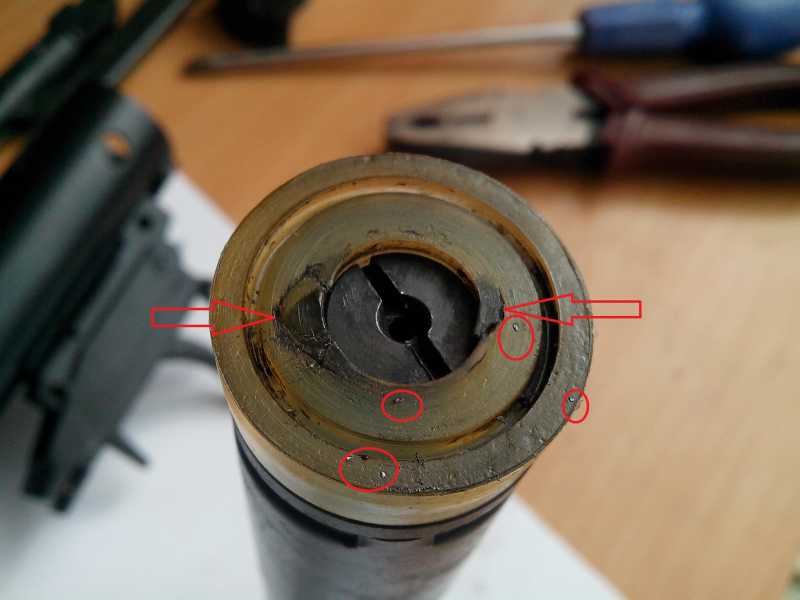

Кстати (при настреле не более 100 пулек) манжета оказалась порванной в двух местах (не критично но всёж), уже при рассмотрении фотографий заметил в манжете металлические вкрапления (может стружка, может ещё что).

14) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Манжета и дно поршня были слишком сильно смазаны, убрал лишнюю смазку.

2-й несостоявшийся АП:

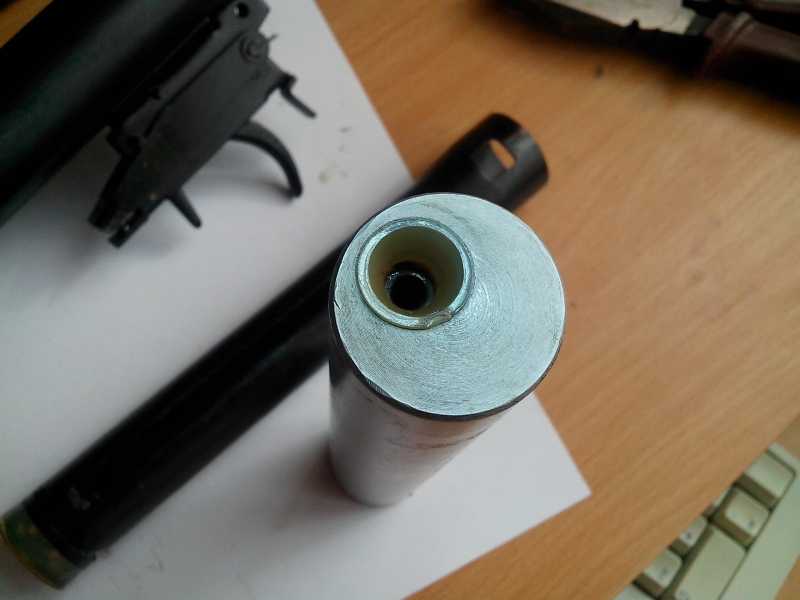

В интернете прочитал, что в перепуске под манжету, с завода подкладывают шайбу с диаметром отверстия меньше чем  сам перепуск, за счёт чего придушивается мощность, и если расточить отверстие шайбы до диаметра отверстия перепуска то соответственно мощность повысится, но, как оказалось, шайбы у меня нет и отверстие нормального диаметра.

15) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Вот и весь начальный АП.

Собираем винтовку в обратном порядке.

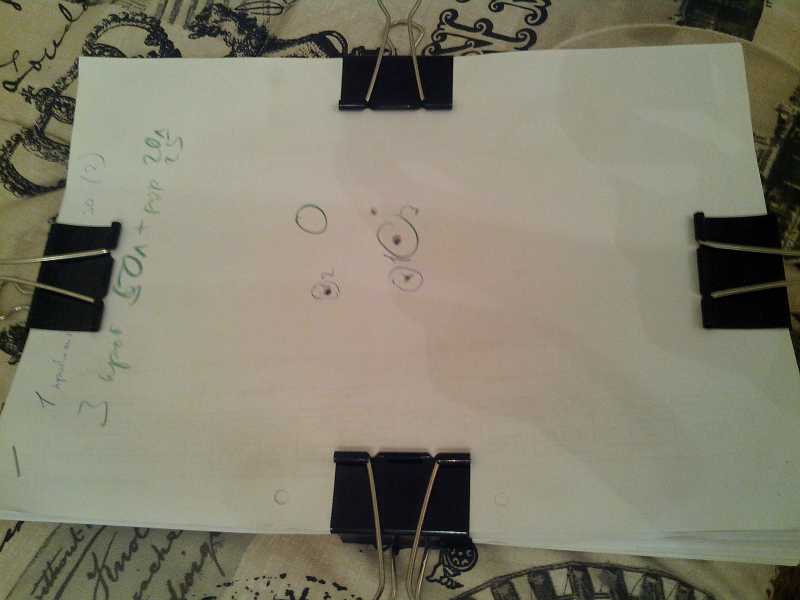

Так-как хронометра я не нашел, то изменение мощности винтовки измерял самодельным МЕГА-мощностемером;) Взял 130 листов бумаги формата А4 (черновики с работы, природу мы любим и бережем;)) скрепил их пачками по 10 листов (для простоты подсчёта), и всё это собрал в одну пачку.

16) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

Для чистоты эксперимента отстреливал по две пульки с расстояния 2 метра.

ИТОГ:

в стоке, пулька пробила 30 листов.

После АПа пулька пробила 50 листов.

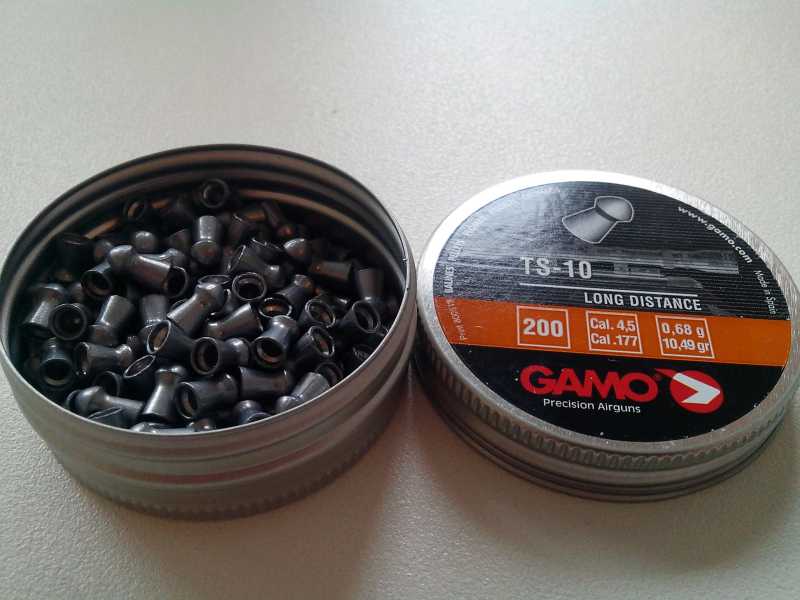

Как видите результат неплохой. Стрелял пулями GAMO TS-10

17) Мой новый девайс - Umarex Hammerli Hunter Force 900 Combo, Часть 2. «Разборка+мелкий АП»

P.S.

Заказал ГП + манжету, уже высланы, жду, как приедут проведу полный АП, Естественно всё опишу;).
