Байкаловский артефакт - МР-654КМ

Опубликовано:
Как всегда совершенно случайно. smiley На всем известном сайте натолкнулся на продажу МР-654КМ. Правда, продажи были в 2013 году, а я натолкнулся в декабре 2015. Но взял и написал продавцу: «а не остался ли случайно ещё один такой МР-654КМ». И о чудо! Остался, но он не готов был сразу продать – переговоры затянулись на полмесяца. По каким-то причинам он всё-таки согласился и вот этот 654-й у меня.

Пневматический пистолет МР-654КМ ППМ

Не пошедший в крупную серию МР-654КМ.

Как всегда совершенно случайно. smiley На всем известном сайте натолкнулся на продажу МР-654КМ. Правда, продажи были в 2013 году, а я натолкнулся в декабре 2015. Но взял и написал продавцу: «а не остался ли случайно ещё один такой МР-654КМ». И о чудо! Остался, но он не готов был сразу продать – переговоры затянулись на полмесяца. По каким-то причинам он всё-таки согласился и вот этот 654-й  у меня.

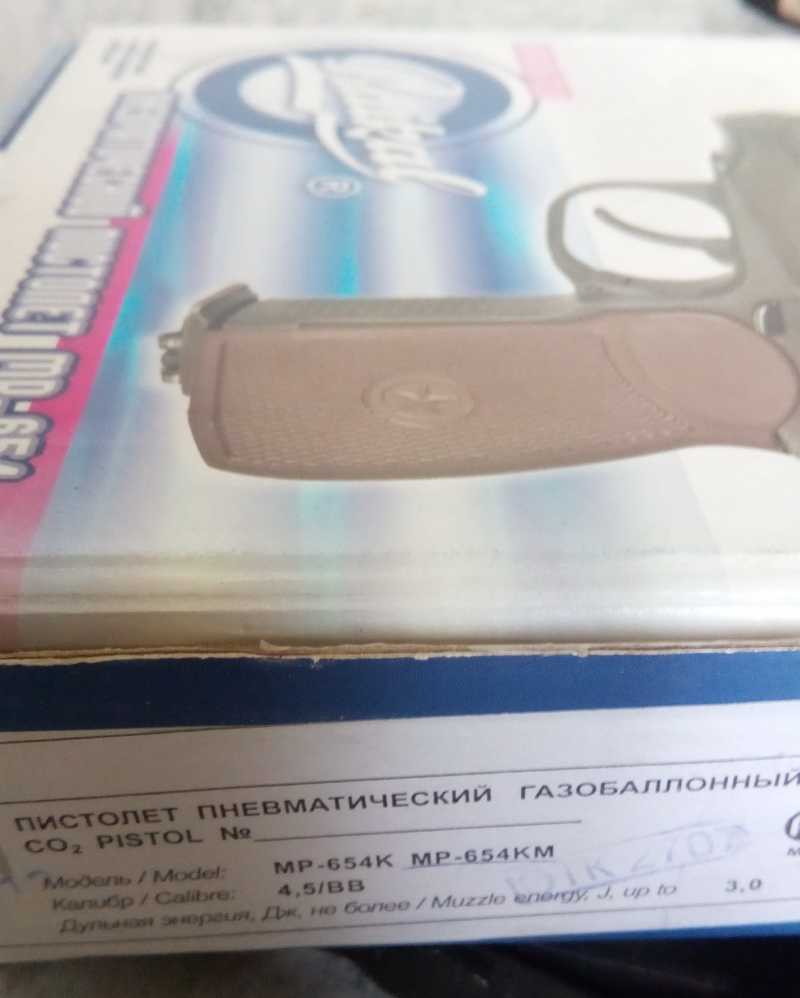

Коробка вполне обычная, только бирка с добавочной буквой М в маркировке.

1)Байкаловский артефакт - МР-654КМ.

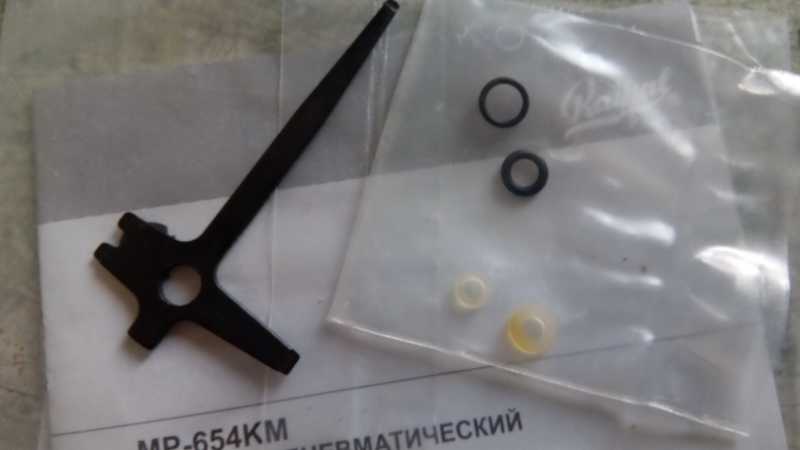

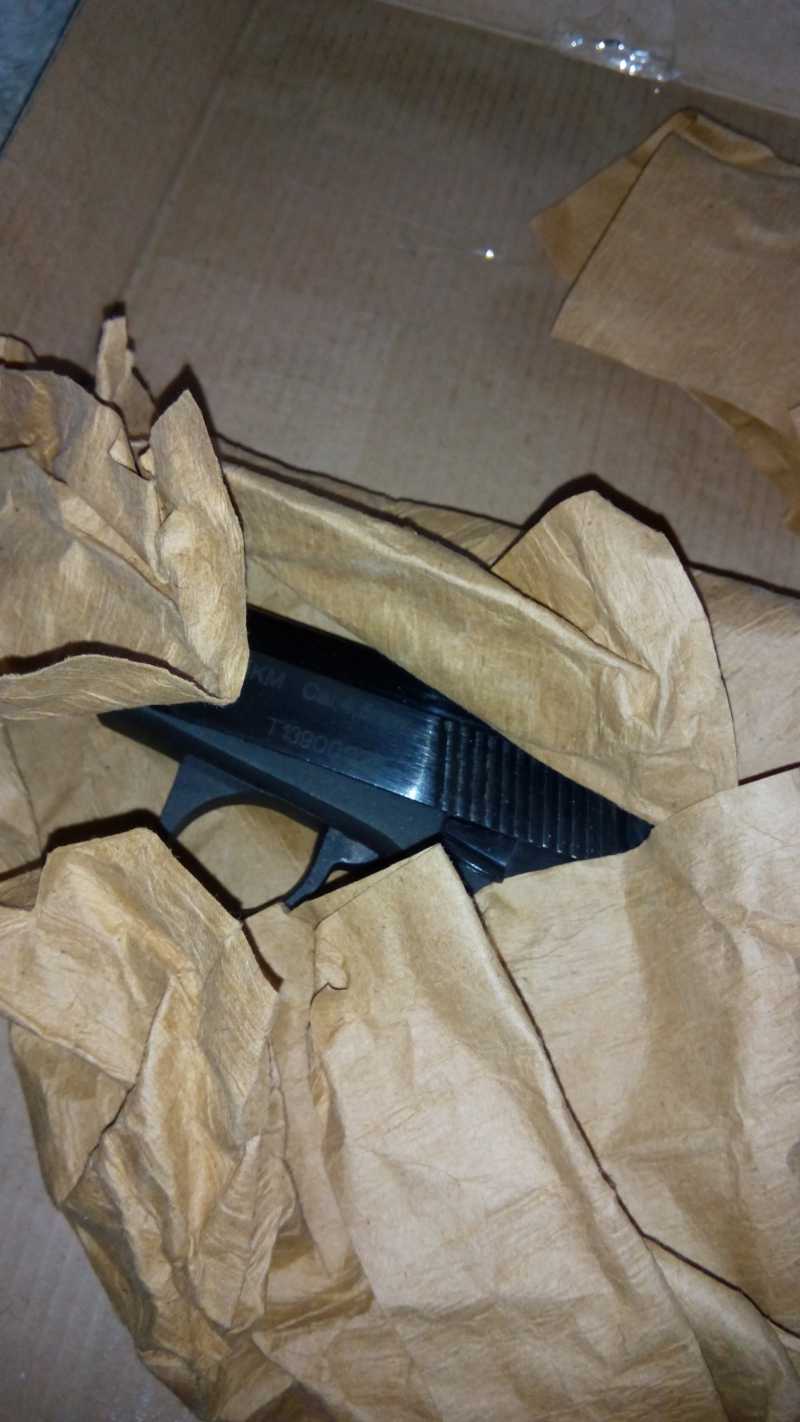

Упакован как любой другой Байкаловский пневмат. Вощёная бумага + пакетик с зипом + ключ + паспорт.

2)Байкаловский артефакт - МР-654КМ.

3)Байкаловский артефакт - МР-654КМ.

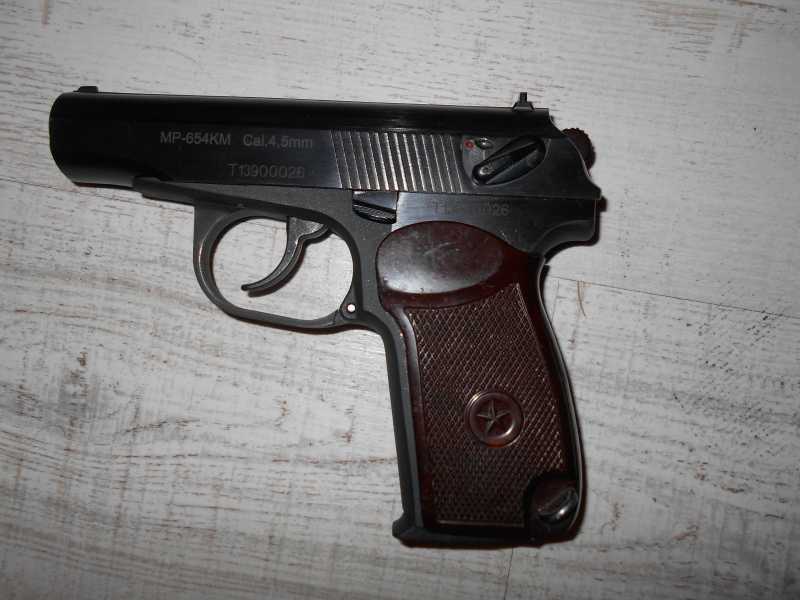

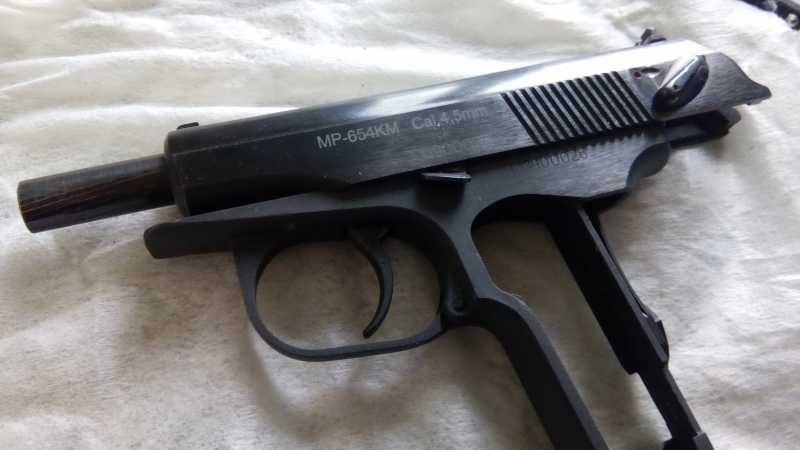

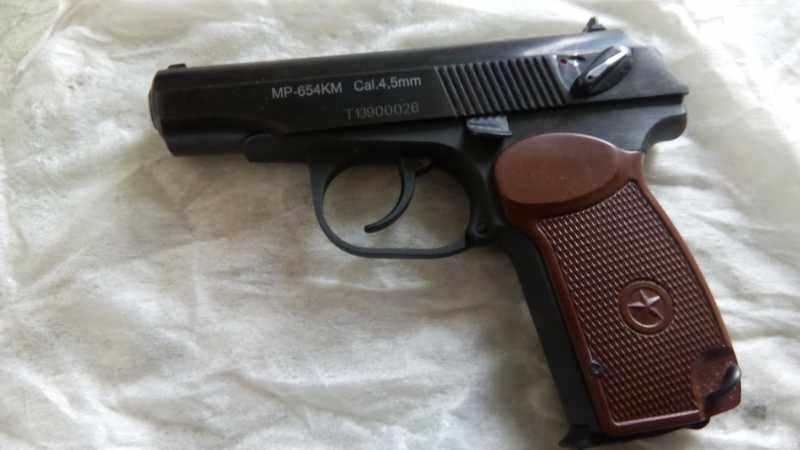

Вот он во всей красе.

4)Байкаловский артефакт - МР-654КМ.

Вроде-бы ни каких отличий. Все они внутри пистолета.

5)Байкаловский артефакт - МР-654КМ.

6)Байкаловский артефакт - МР-654КМ.

Как писал продавец - их было выпущено порядка 100 шт. Вряд-ли кто опровергнет или подтвердит.

У меня 26-й из сотни.

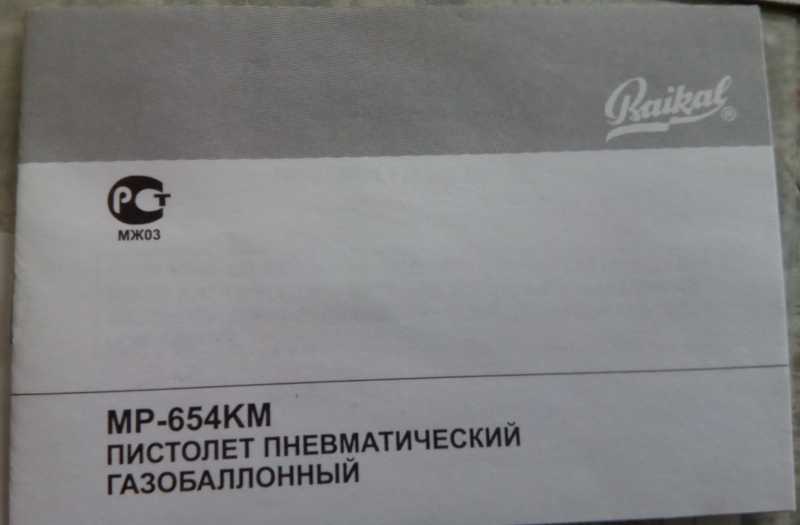

Паспорт почти такой же, но есть небольшие отличия.

7)Байкаловский артефакт - МР-654КМ.

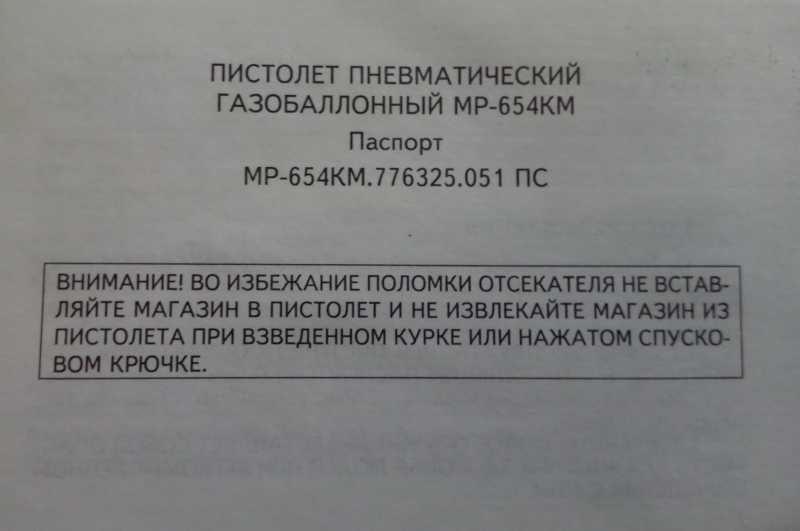

А вот это напоминание не лишнее – поломать действительно можно. Магазин установить и извлечь можно только при не взведённом курке.

8)Байкаловский артефакт - МР-654КМ.

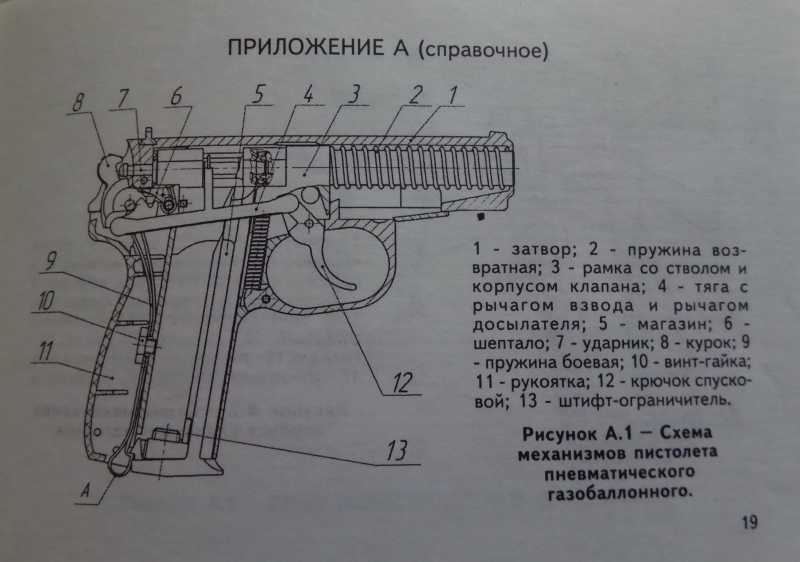

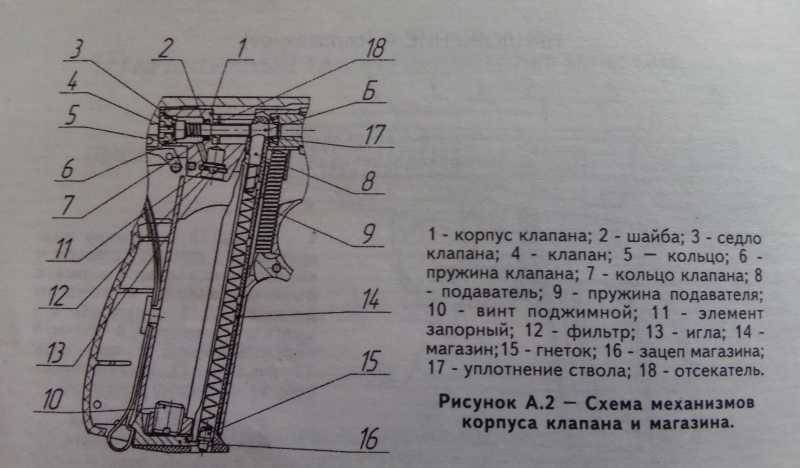

Ну и его схема.

9)Байкаловский артефакт - МР-654КМ.

10)Байкаловский артефакт - МР-654КМ.

11)Байкаловский артефакт - МР-654КМ.

Пистолет выпущен в декабре 2013 года.

12)Байкаловский артефакт - МР-654КМ.

А вот и основные отличия.

13)Байкаловский артефакт - МР-654КМ.

14)Байкаловский артефакт - МР-654КМ.

15)Байкаловский артефакт - МР-654КМ.

А сейчас немного истории: в 2012 на выставке Arms & Hunting в Москве был показан вот такой интересный экземпляр.

16)Байкаловский артефакт - МР-654КМ.

Это страйкбольный 654-й в калибре 6мм. На выставке он пользовался повышенным вниманием. Тогда-же ходили слухи, что он будет оборудован блоубеком. Тогда-же представители Байкала пообещали версию и под 4,5мм. В конце 2013 года версия 4,5мм увидела свет. В 2014 его представляли на международной выставке спортивно-охотничьих товаров «IWA & Outdoor Classic 2014» в немецком городе Нюрнберг. В марте – июне 2014 года народ в интернете шумел, спорил, обсуждал эту модель, но в магазинах я его так и не увидел. Скорее всего частными продавцами была распродана та пробная партия и на этом МР-654КМ самоликвидировался. Хотя в середине 2015 ходили слухи, что эта модель была замечена в магазинах, но никто не подтвердил…

17)Байкаловский артефакт - МР-654КМ.

Окончательная версия стала несколько отличатся от выставочной (на двух верхних фотографиях видны отличия) и конечно-же никакого блоубека.

18)Байкаловский артефакт - МР-654КМ.

Теперь пройдусь по отличиям версии КМ от обычного 654-го.

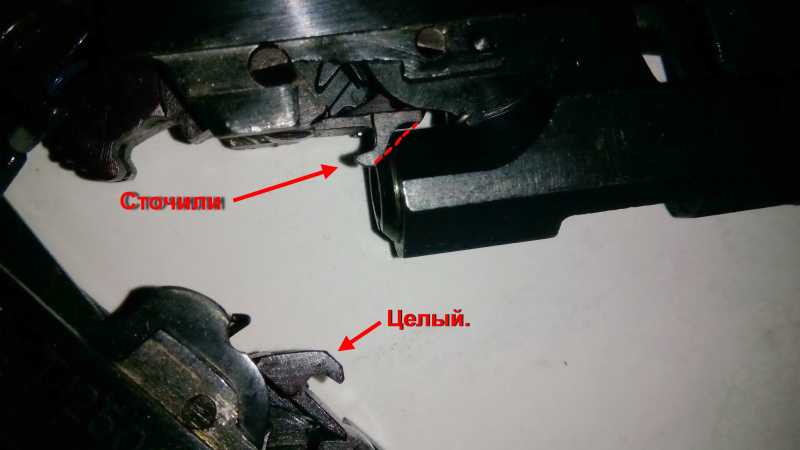

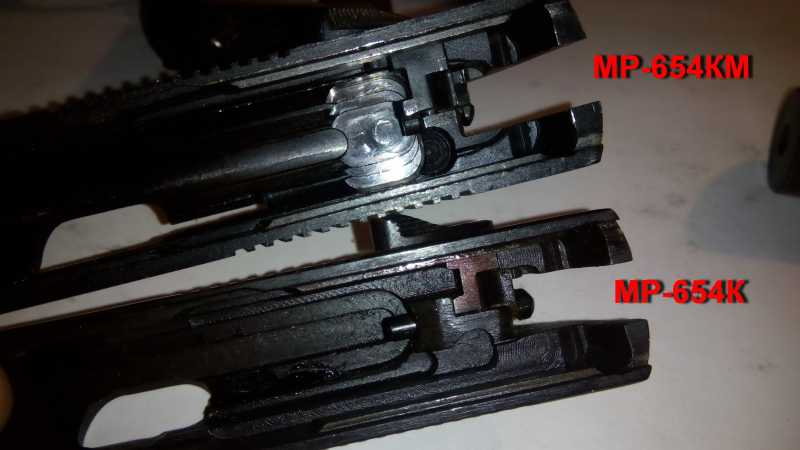

Снизу изменения в родном ПеэМовском УСМе.

Вверху МР-654КМ, внизу МР-654К.

19)Байкаловский артефакт - МР-654КМ.

Сточили для того чтобы уместился этот клапан. Как я думаю: при проектировании клапана где-то ошиблись. Вряд ли предполагалось точить это место – лишняя, ненужная работа. Да и на выставочном образце всё целое.

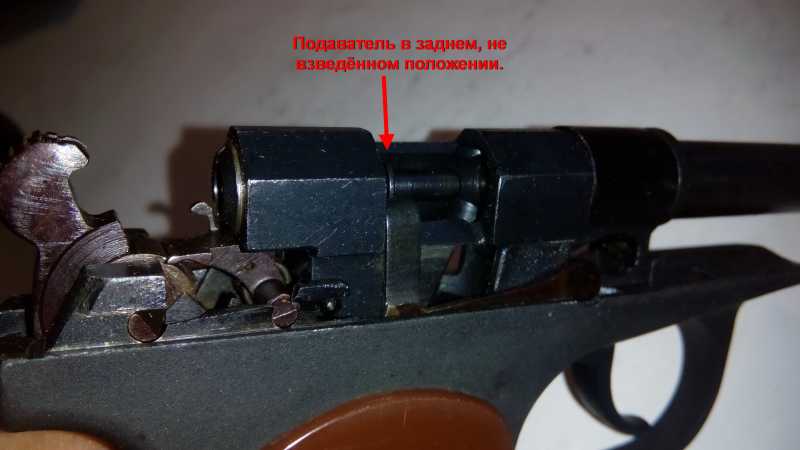

Вот следующее отличие. На тягу спускового крючка (СК) наварили кривулю, которая подаёт шар в ствол и двигает трубку подачи газа.

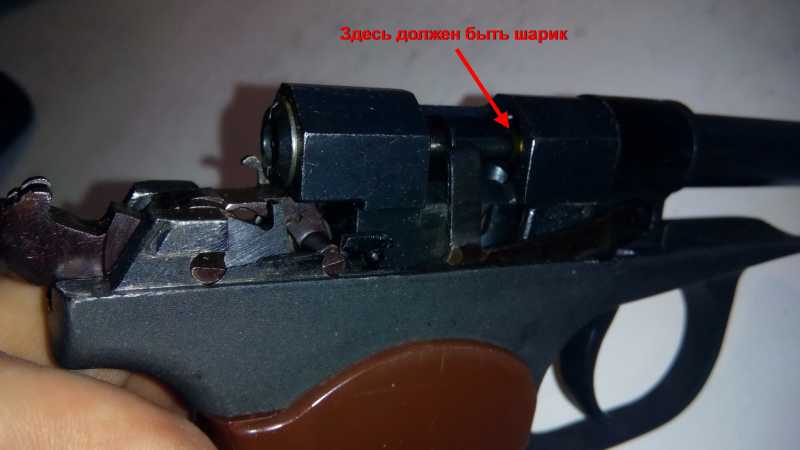

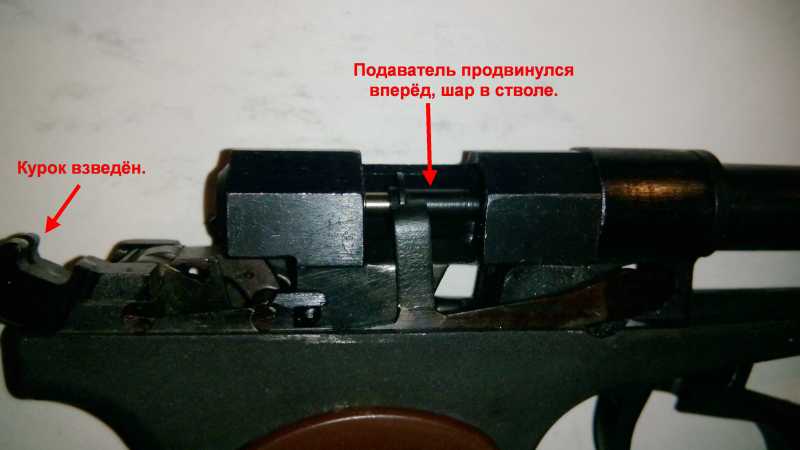

Ну и принцип работы. При нажатии на СК шар продвинулся в уплотнитель ствола из магазина, туда же в уплотнитель въехала трубка подачи газа, дальше дожимаем СК – курок бьёт по клапану, порция газа устремляется через трубку в ствол – происходит выстрел.

20)Байкаловский артефакт - МР-654КМ.

21)Байкаловский артефакт - МР-654КМ.

22)Байкаловский артефакт - МР-654КМ.

23)Байкаловский артефакт - МР-654КМ.

24)Байкаловский артефакт - МР-654КМ.

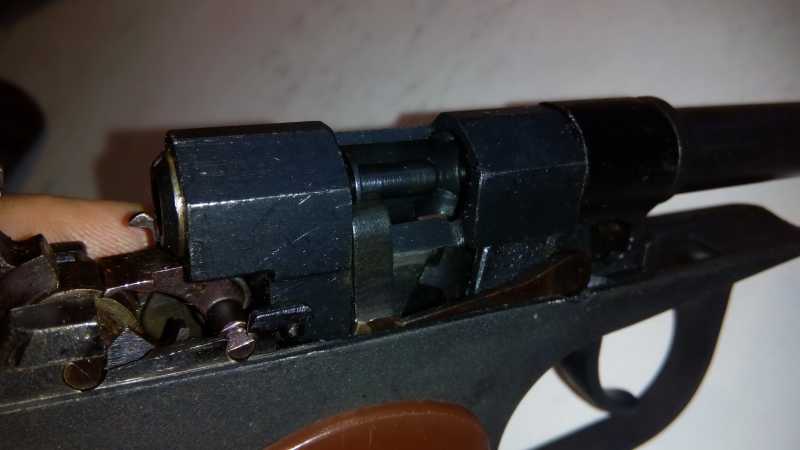

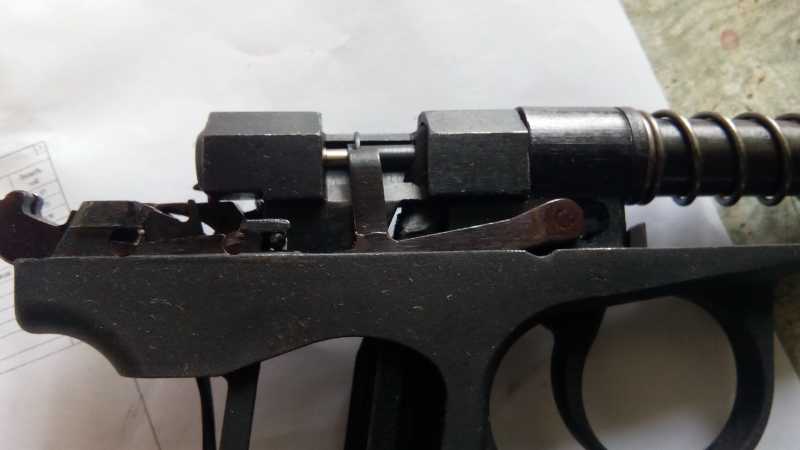

Вид с другой стороны.

25)Байкаловский артефакт - МР-654КМ.

26)Байкаловский артефакт - МР-654КМ.

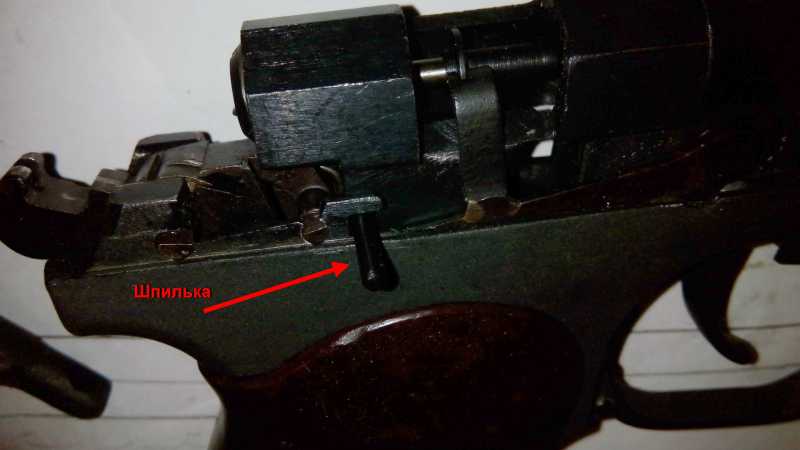

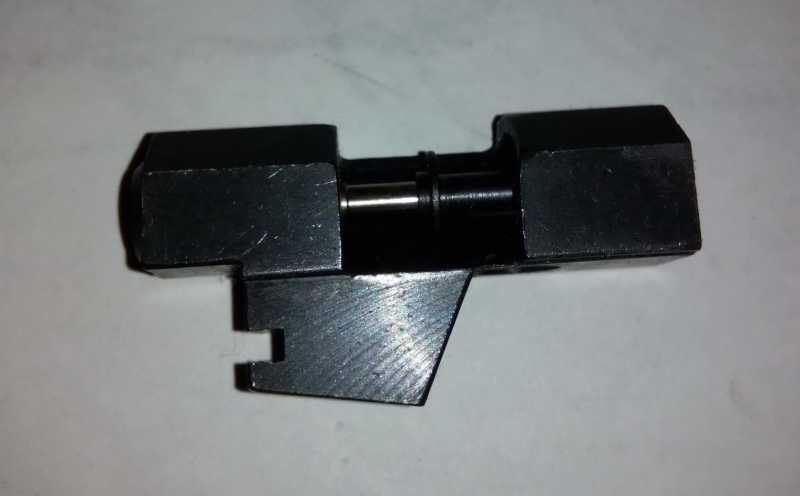

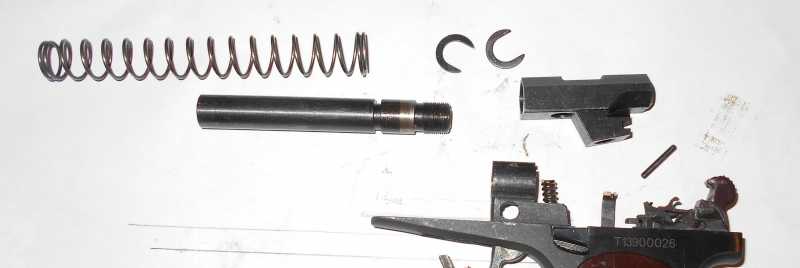

Клапанный узел спереди держится на резьбе стволика, а сзади на шпильке.

27)Байкаловский артефакт - МР-654КМ.

28)Байкаловский артефакт - МР-654КМ.

29)Байкаловский артефакт - МР-654КМ.

Внутри клапана всё тоже самое как на обычном 654ом.

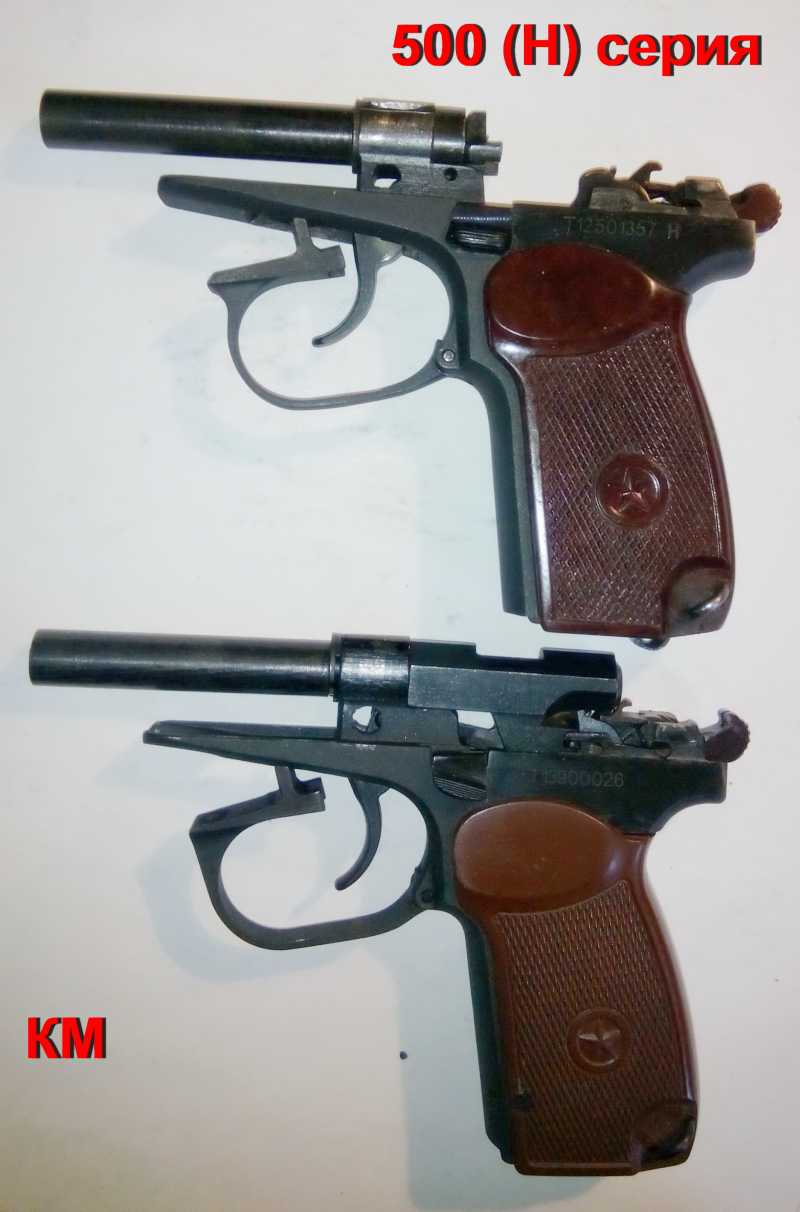

Для сравнения 654-й 500 серии и КМ.

1)Байкаловский артефакт - МР-654КМ.

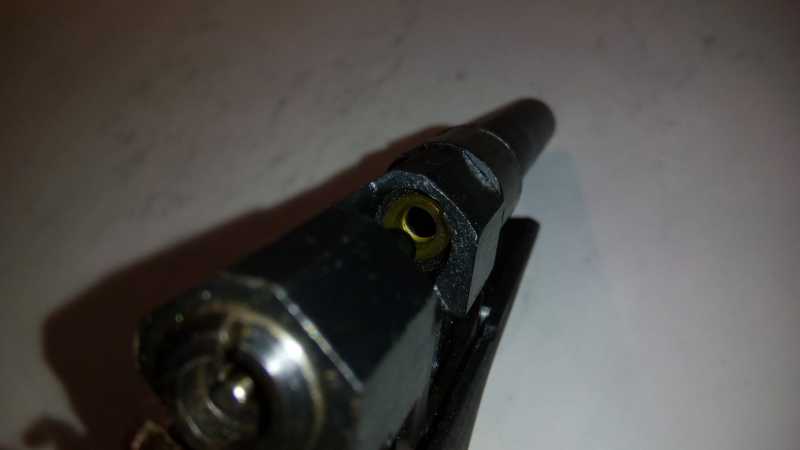

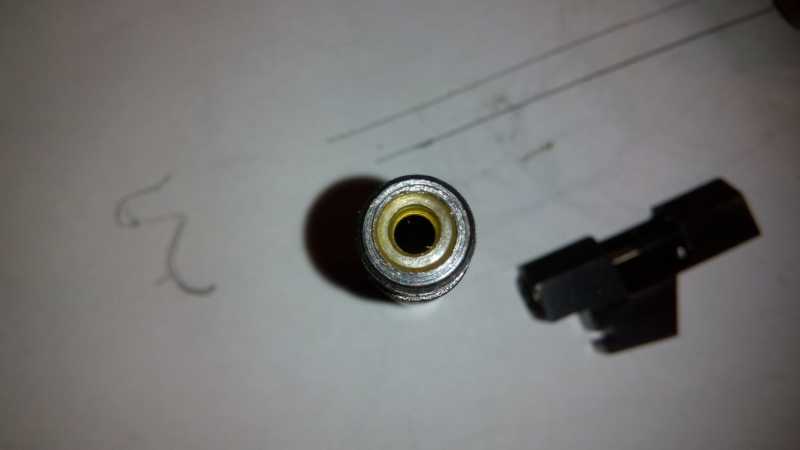

Прокладка ствола.

30)Байкаловский артефакт - МР-654КМ.

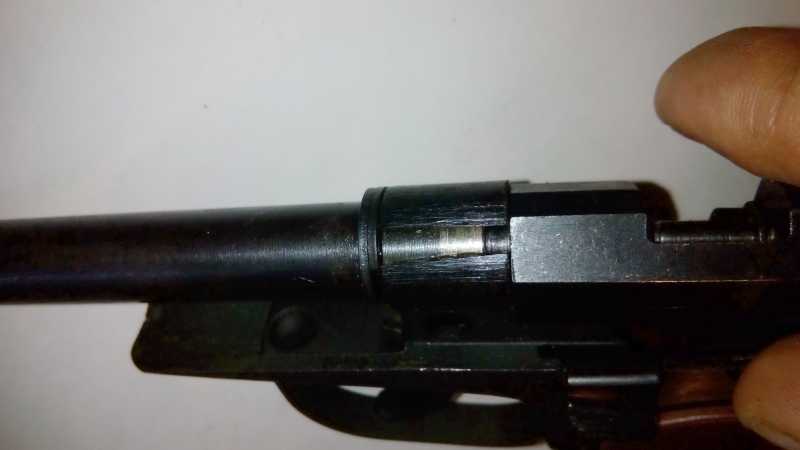

Подаватель проталкивает шар в прокладку и сам заходит в неё. Утечки газа нет.

31)Байкаловский артефакт - МР-654КМ.



 Стволик закреплен так. И он не подойдёт ни на старые версии (20-е версии) пистолета, ни на новые (300-500 версии). Резьба другая.

32)Байкаловский артефакт - МР-654КМ.

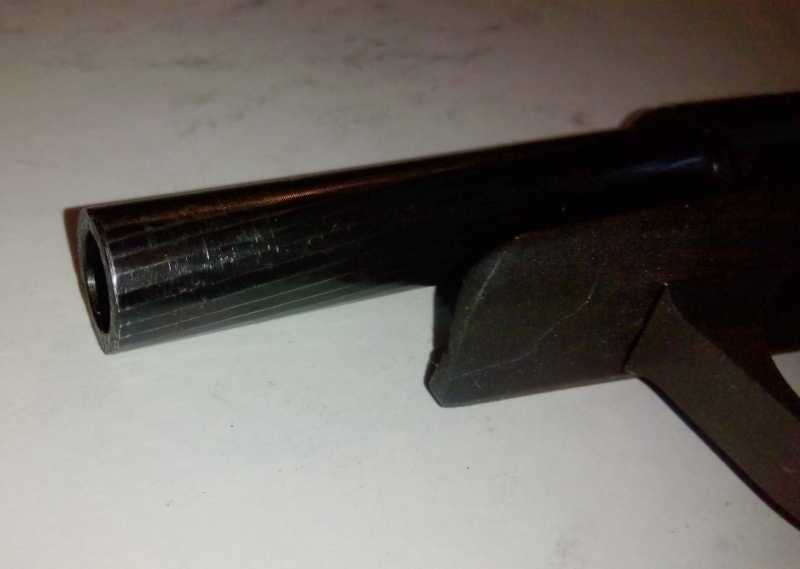

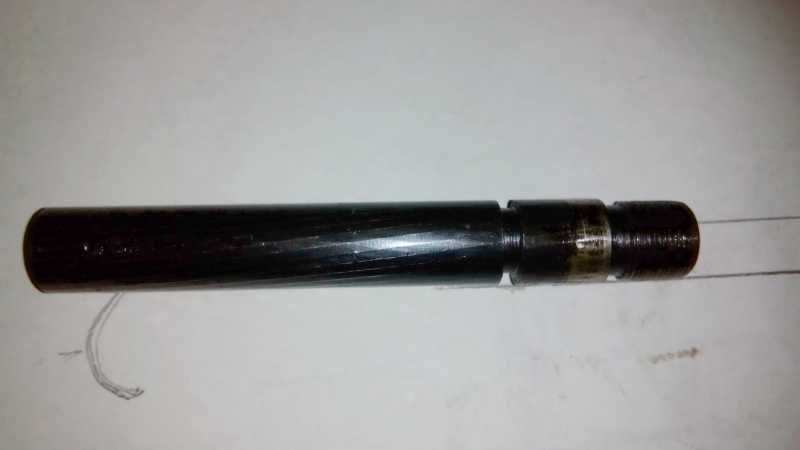

Стволик у МР-654КМ «кручёный».

33)Байкаловский артефакт - МР-654КМ.

34)Байкаловский артефакт - МР-654КМ.

Следующее отличие – магазин.

35)Байкаловский артефакт - МР-654КМ.

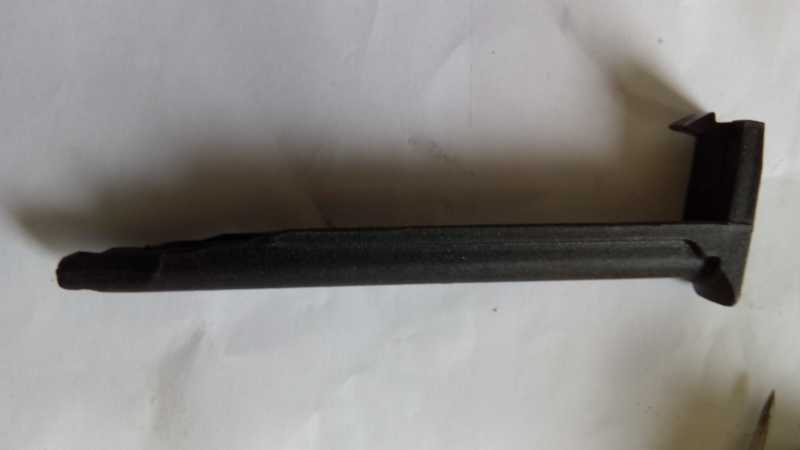

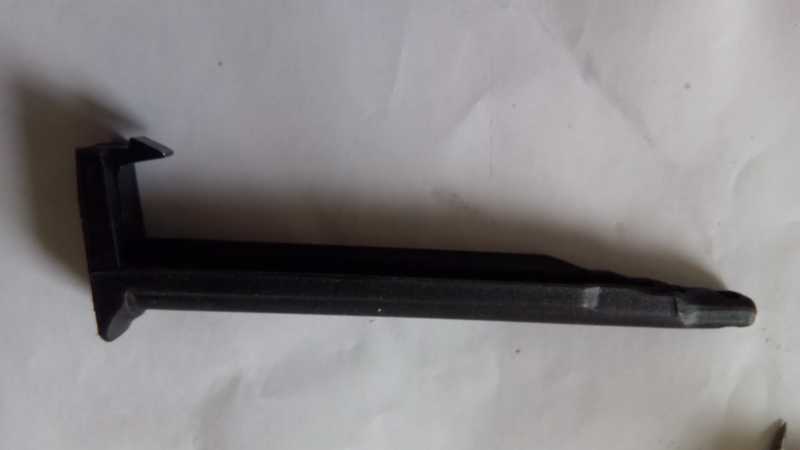

Магазин палочный, пластиковый. Баллон и магазин разделили. Удобно если есть дополнительные магазины (где бы взять?).

36)Байкаловский артефакт - МР-654КМ.

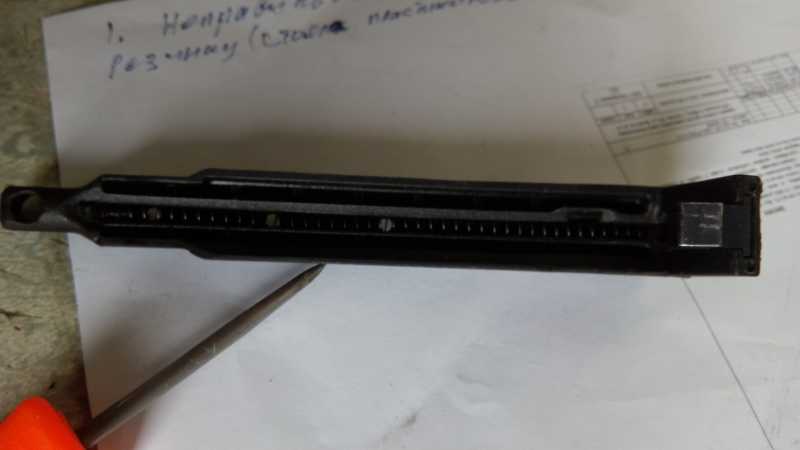

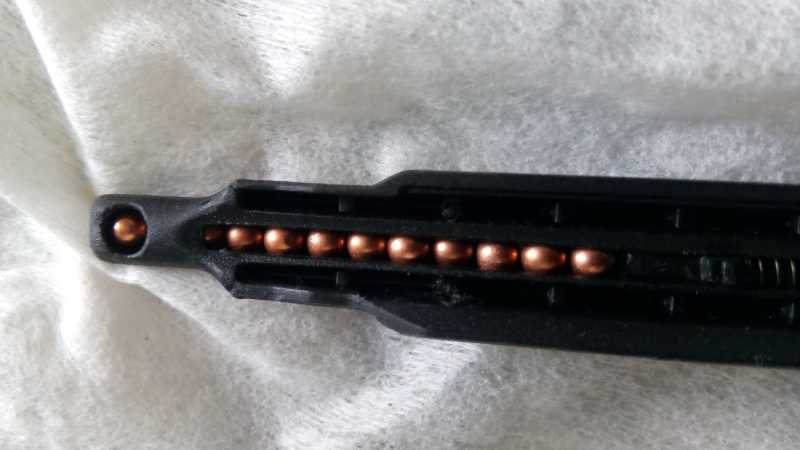

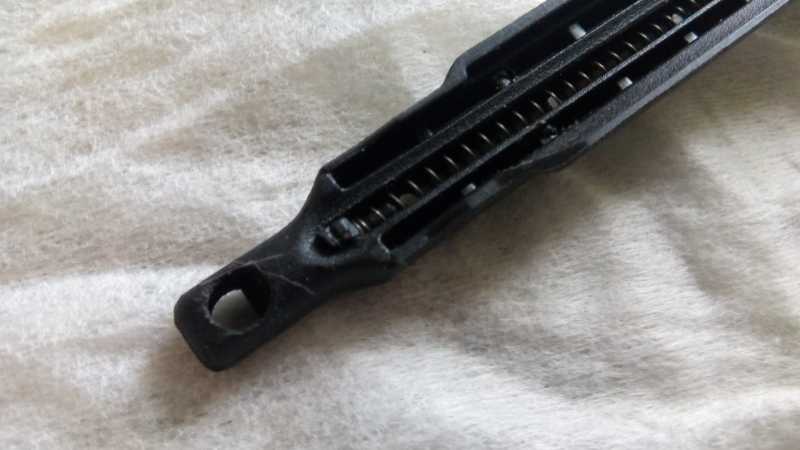

Вид изнутри. В мой вмещается 19 шаров.

37)Байкаловский артефакт - МР-654КМ.

38)Байкаловский артефакт - МР-654КМ.

Шар не так глубоко утопает в «голове» магазина, как в обычном 654-м.

Но заряжать не удобно – отверстие двухстороннее, и одно из них надо обязательно затыкать пальцем. А если сюда ещё добавить плохо держащийся на защёлке толкатель шариков. Короче нервирует всё это. Защёлку, после нескольких срывов толкателя шариков, углубил вдвое от того что сделали на заводе.

39)Байкаловский артефакт - МР-654КМ.

40)Байкаловский артефакт - МР-654КМ.

41)Байкаловский артефакт - МР-654КМ.

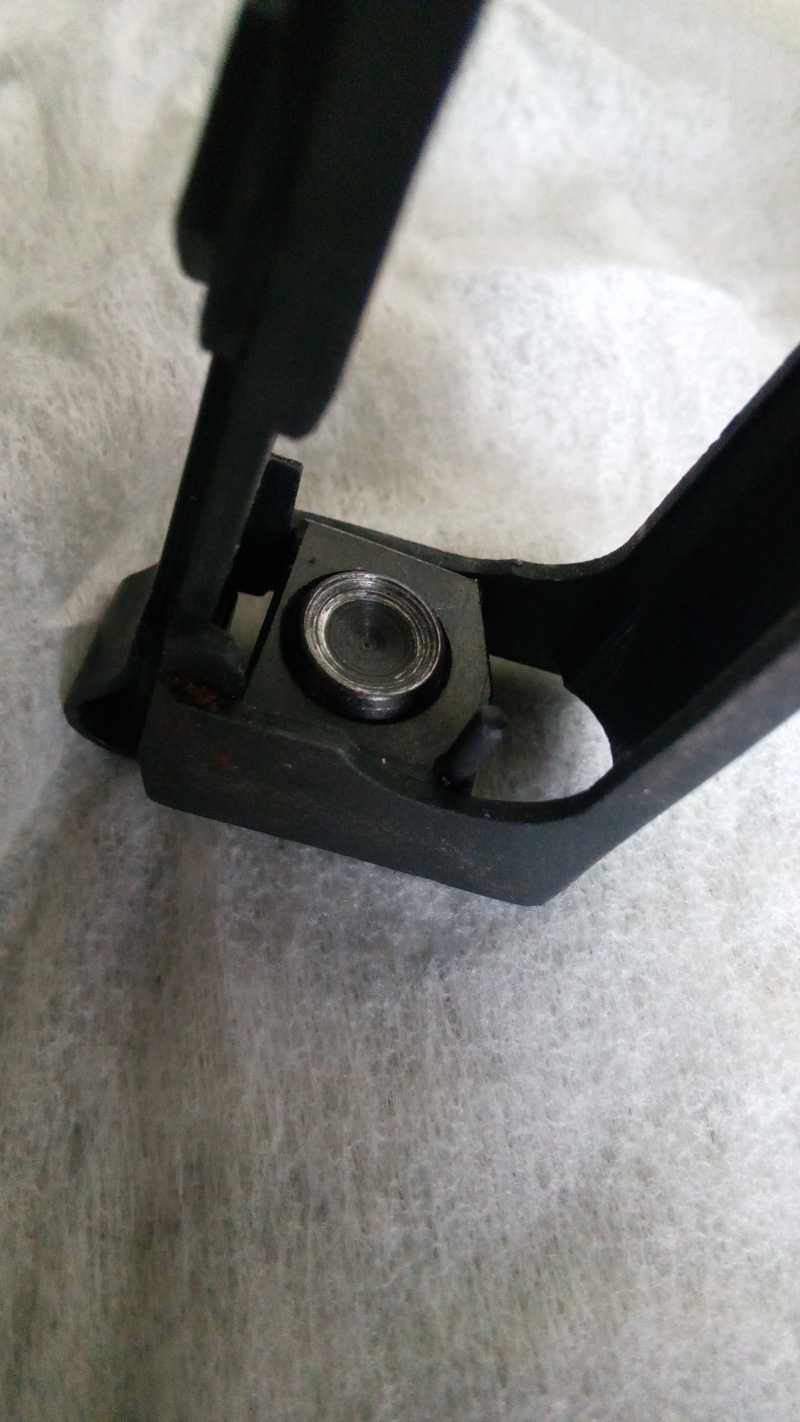

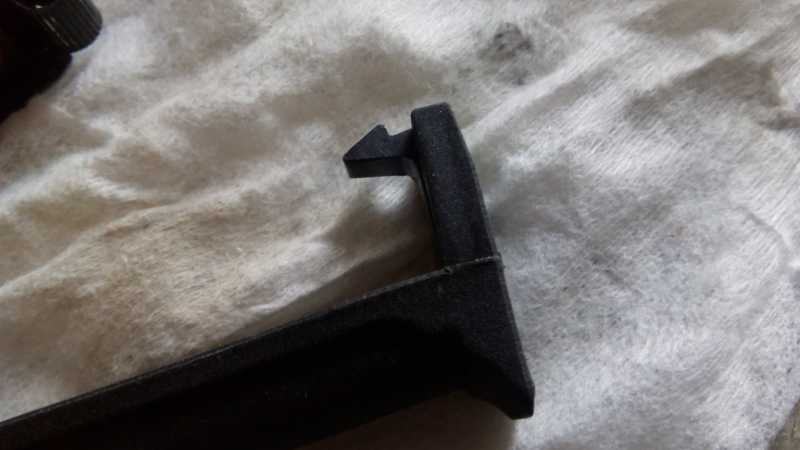

Магазин защёлкивается в рукояти вот этим крюком.

42)Байкаловский артефакт - МР-654КМ.

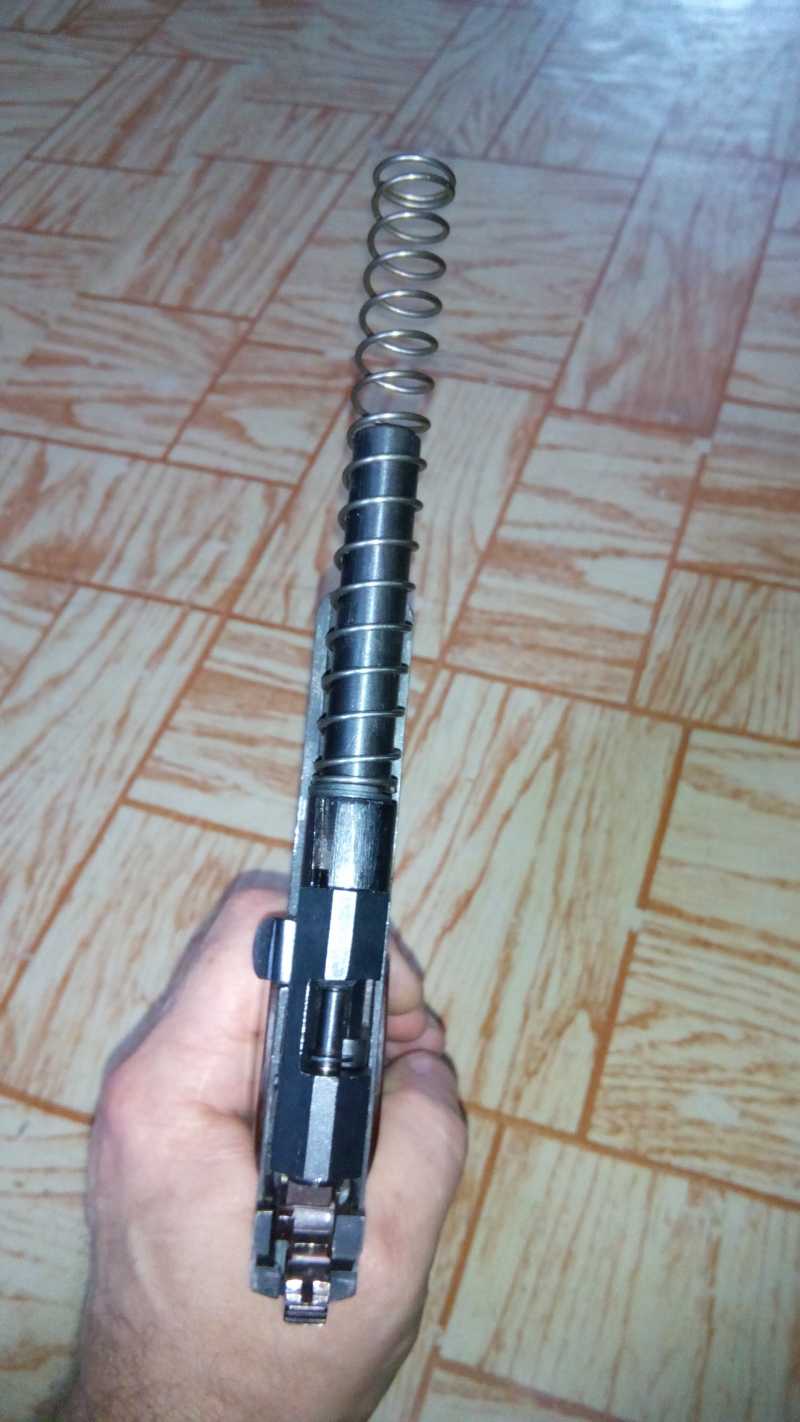

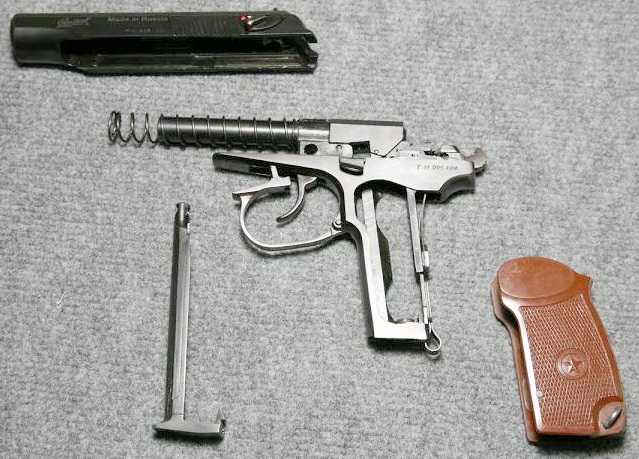

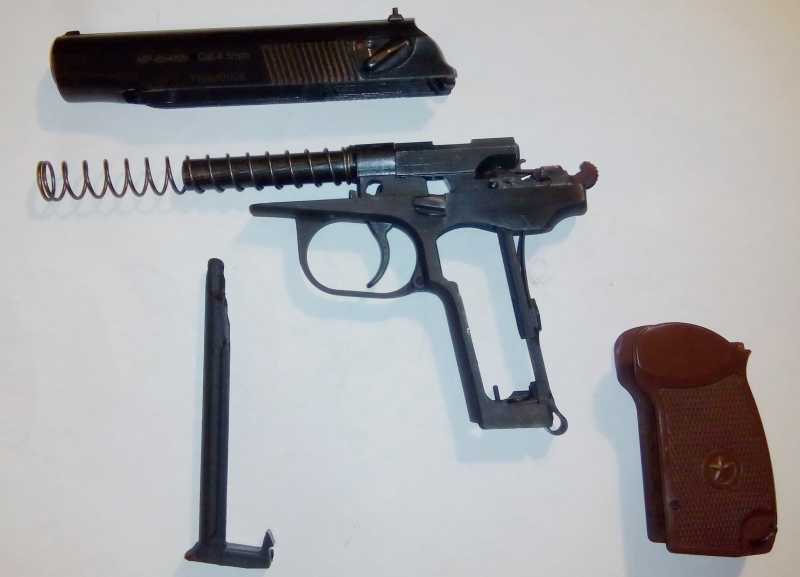

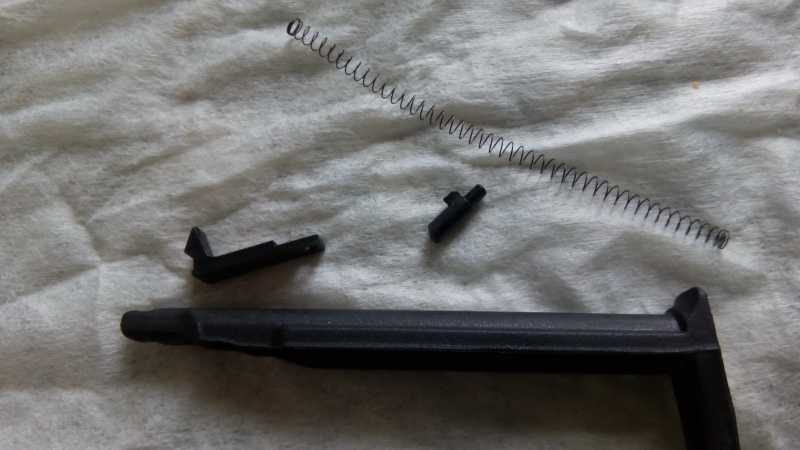

Полностью разобран.

43)Байкаловский артефакт - МР-654КМ.

Пружина слабее чем в 654х и свинцовые шары не должны сминаться. Их нет у меня, попробовать нечем. frown

Следующее отличие.

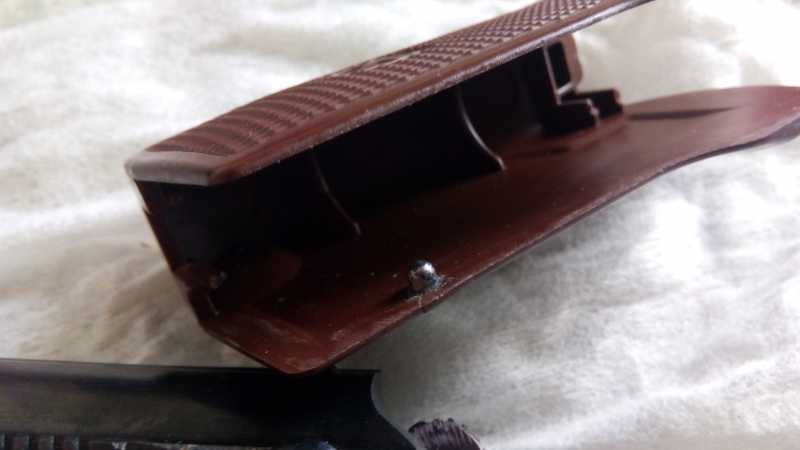

Рукоять, как и в двадцатых сериях из «дешёвого» пластика коричневого цвета. Только здесь ещё добавили штырь.

44)Байкаловский артефакт - МР-654КМ.

45)Байкаловский артефакт - МР-654КМ.

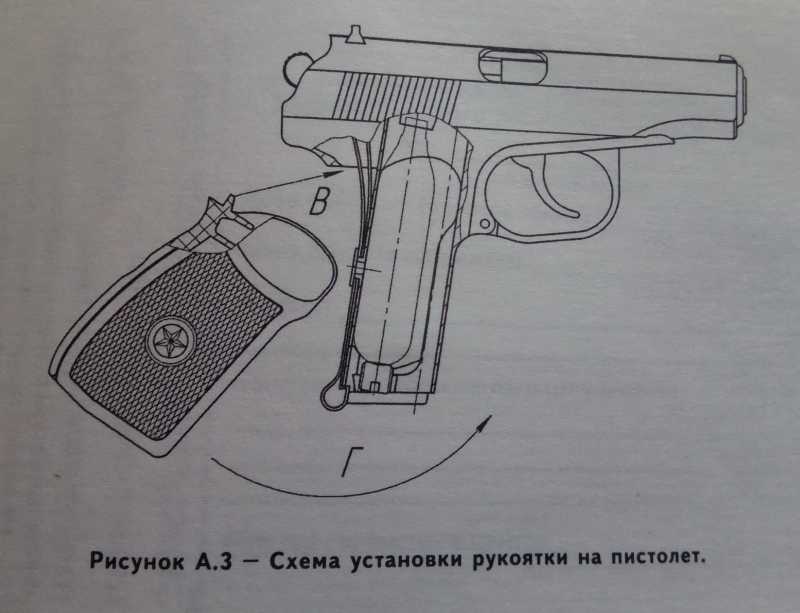

На схеме вверху показано как она одевается. После одевания рукояти вставляем магазин и вот тот штырь не даёт сняться рукояти – штырь попадает между рамкой пистолета и стенкой магазина.

46)Байкаловский артефакт - МР-654КМ.

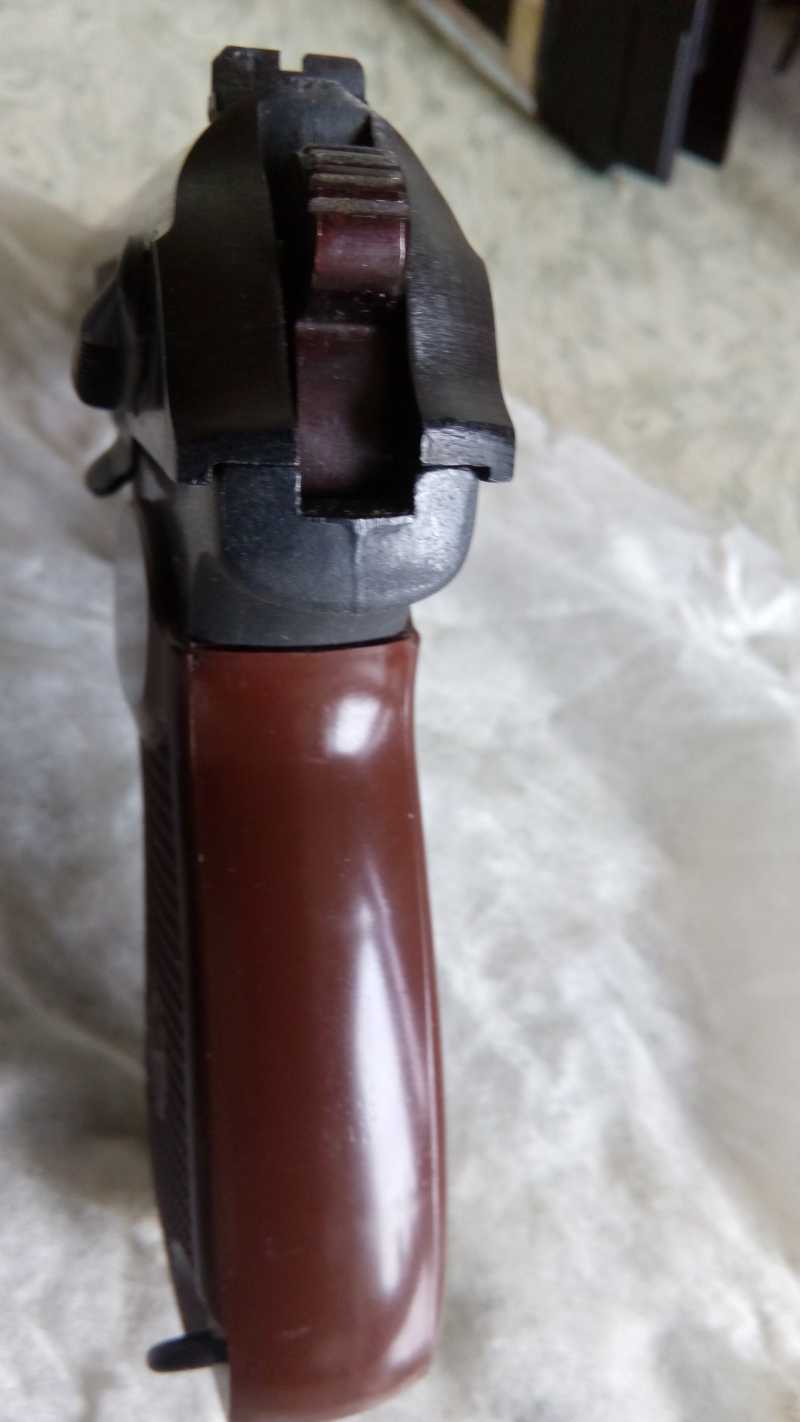

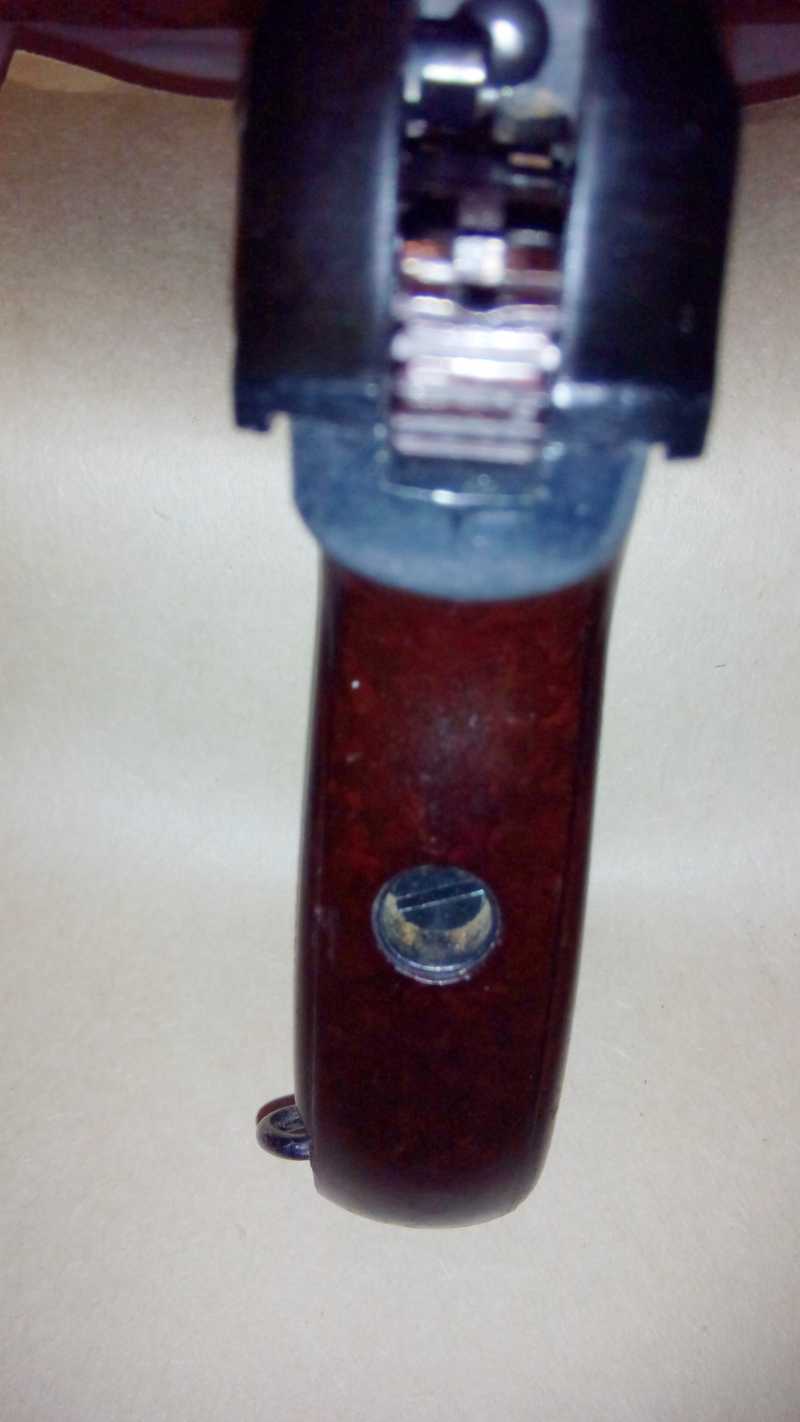

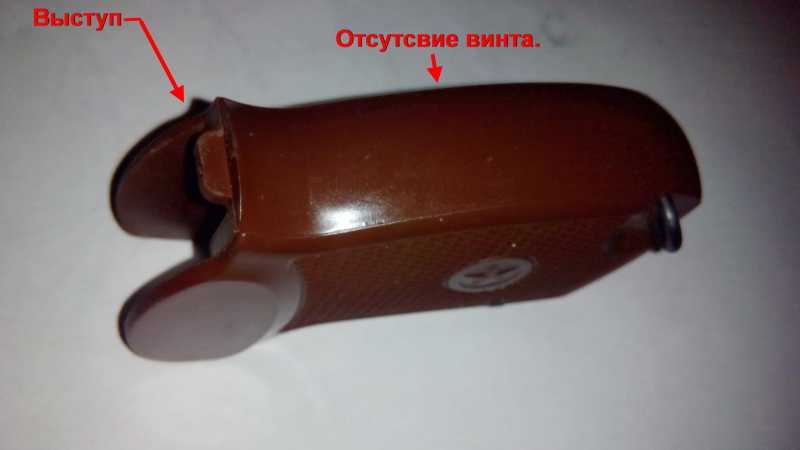

Сверху рукояти есть выступ, он фиксирует её ещё и сверху.

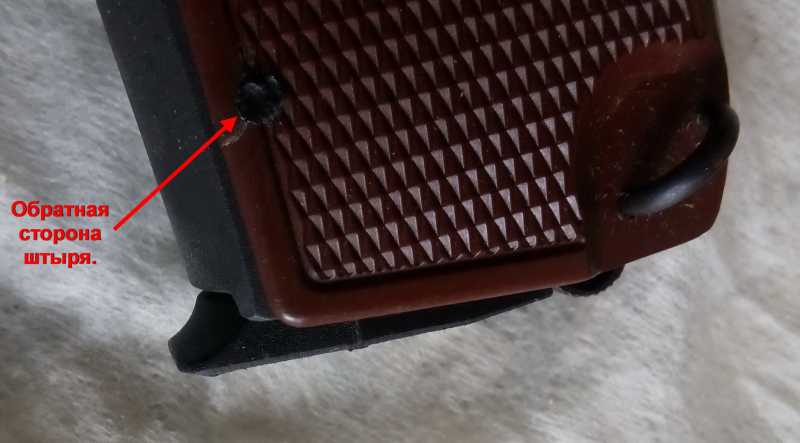

Штырь в рукоять вставлен очень грубо. frown

Рукоять хоть и из дешевого пластика, но про кольцо не забыли. smiley

47)Байкаловский артефакт - МР-654КМ.

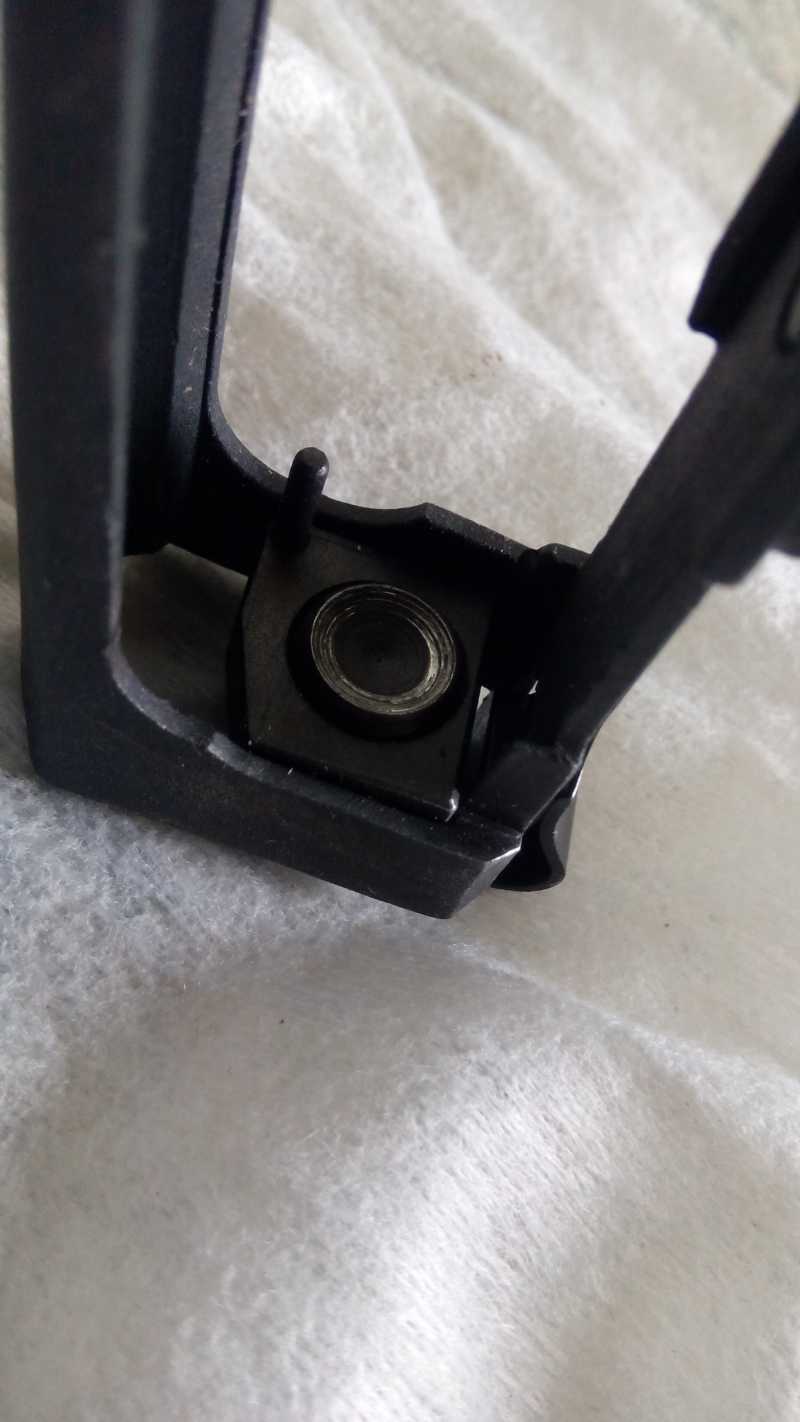

Нижняя сторона рамки и опять всё не так как у обычного 654-го.

48)Байкаловский артефакт - МР-654КМ.

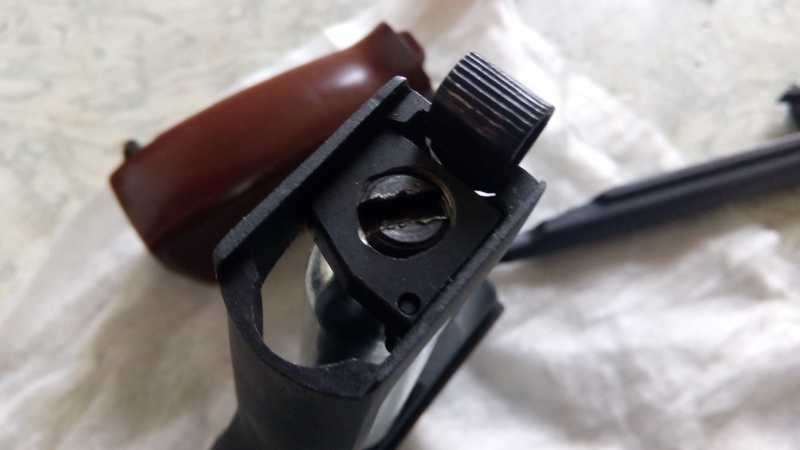

Добавили в рамку вот эту площадку. В ней находится винт прижима ( в таком виде я его получил, металл очень мягкий sad ) баллона и ограничительный штырь, не дающий баллону провалится на сквозь через рамку.

49)Байкаловский артефакт - МР-654КМ.

50)Байкаловский артефакт - МР-654КМ.

Рамку чуть спилили снизу.

51)Байкаловский артефакт - МР-654КМ.

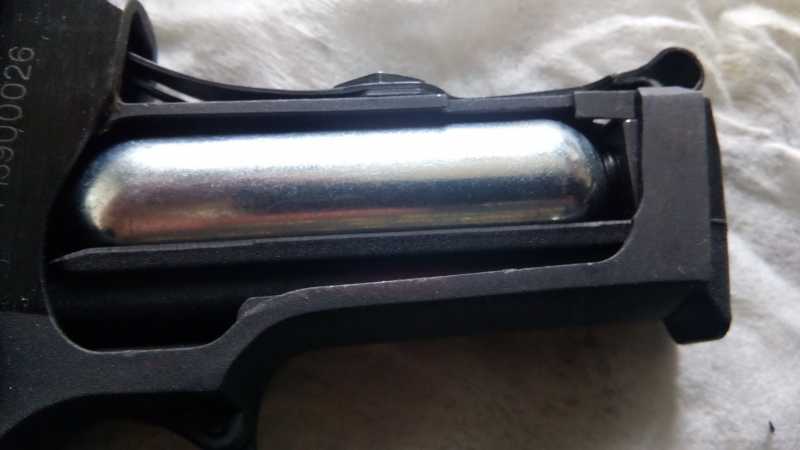

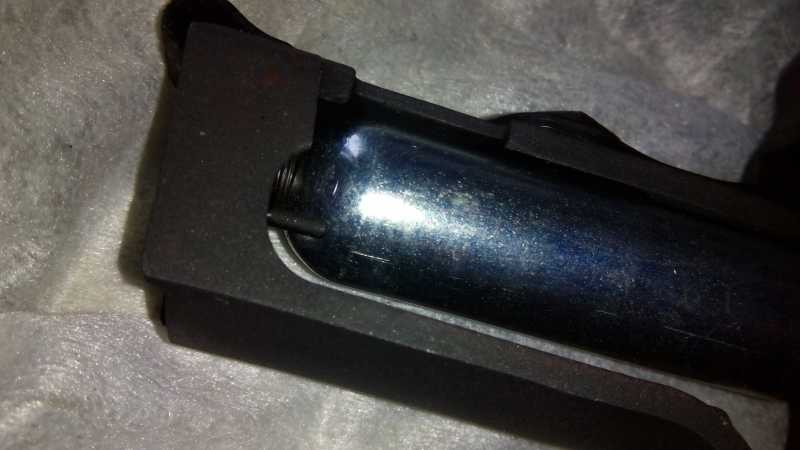

С баллоном.  И магазином.

52)Байкаловский артефакт - МР-654КМ.

53)Байкаловский артефакт - МР-654КМ.

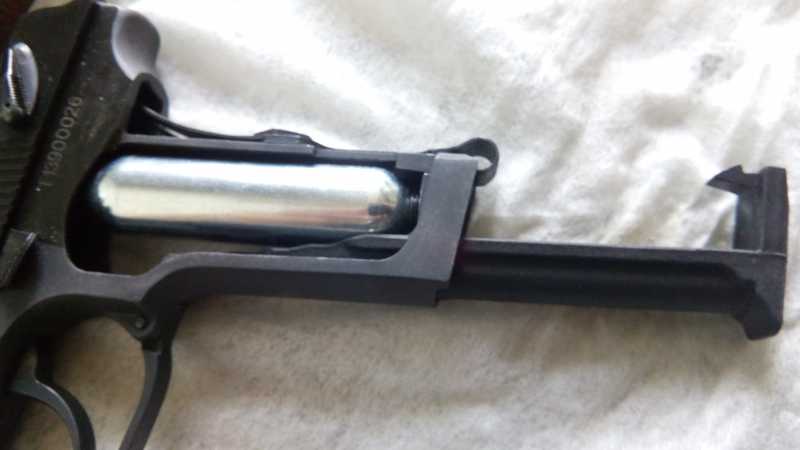

Полу выдвинутый магазин.

54)Байкаловский артефакт - МР-654КМ.

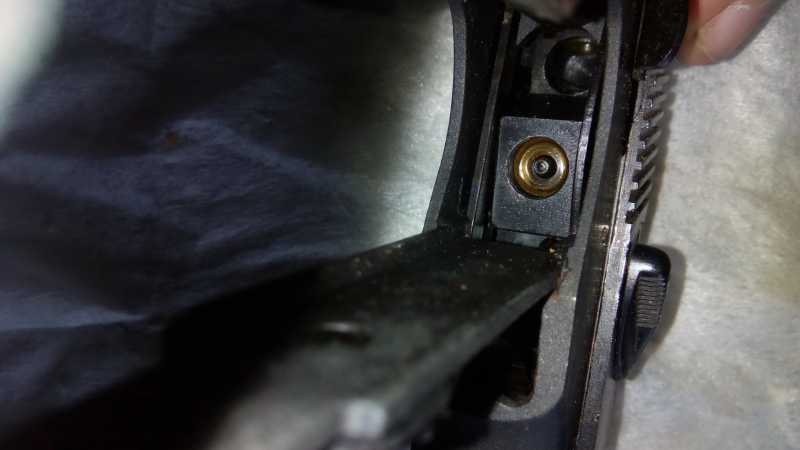

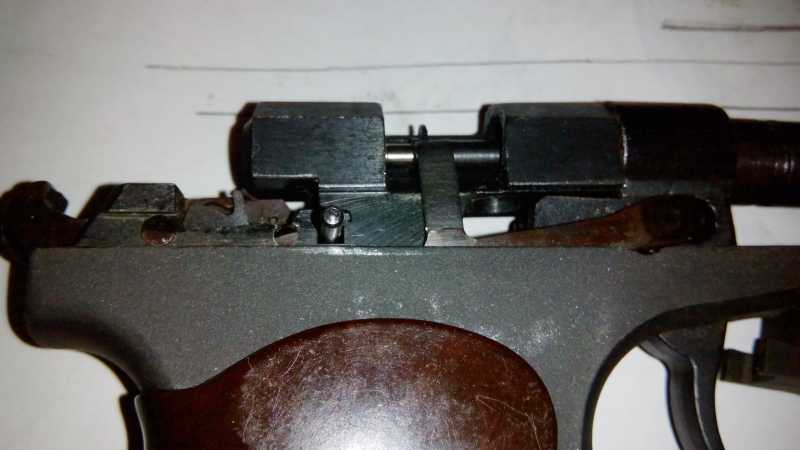

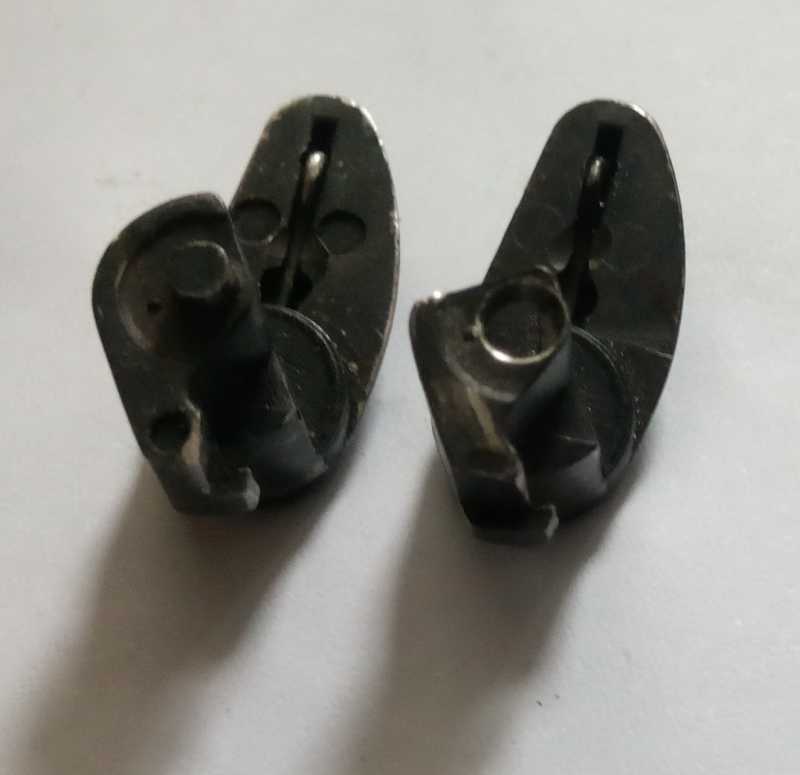

Узел прокола тоже другой.

55)Байкаловский артефакт - МР-654КМ.

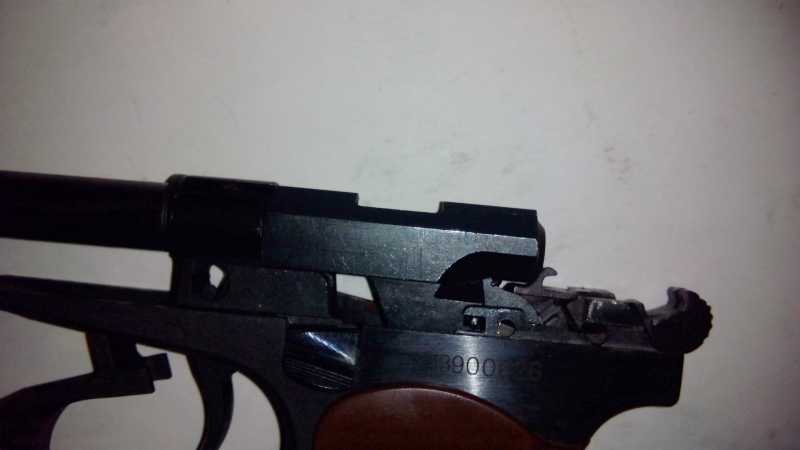

Капитально попилили затвор.

56)Байкаловский артефакт - МР-654КМ.

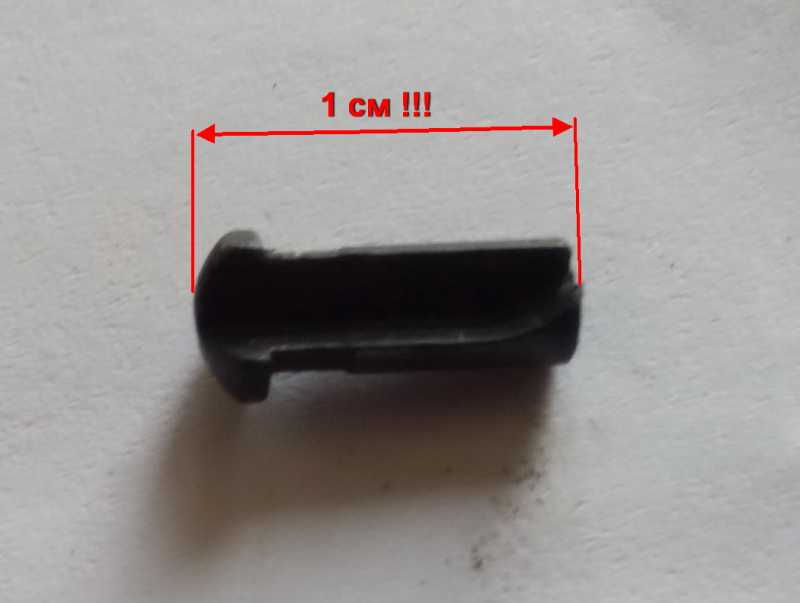

От ударника остался вот такой огрызок.

57)Байкаловский артефакт - МР-654КМ.

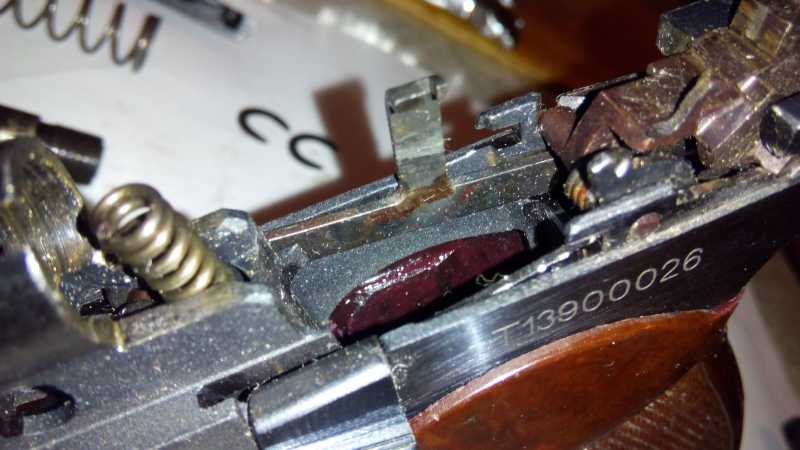

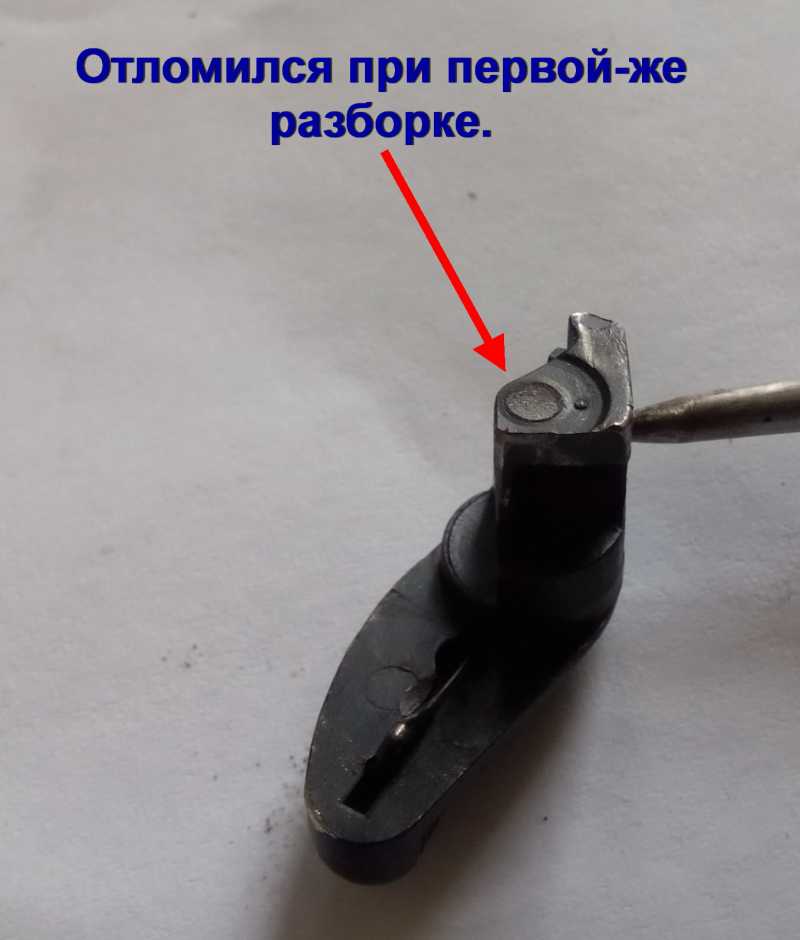

При попытке снять ударник сломался предохранитель.

58)Байкаловский артефакт - МР-654КМ.

Но это не недостаток МР-654КМ, а качество изготовления ПМовских деталей. sad

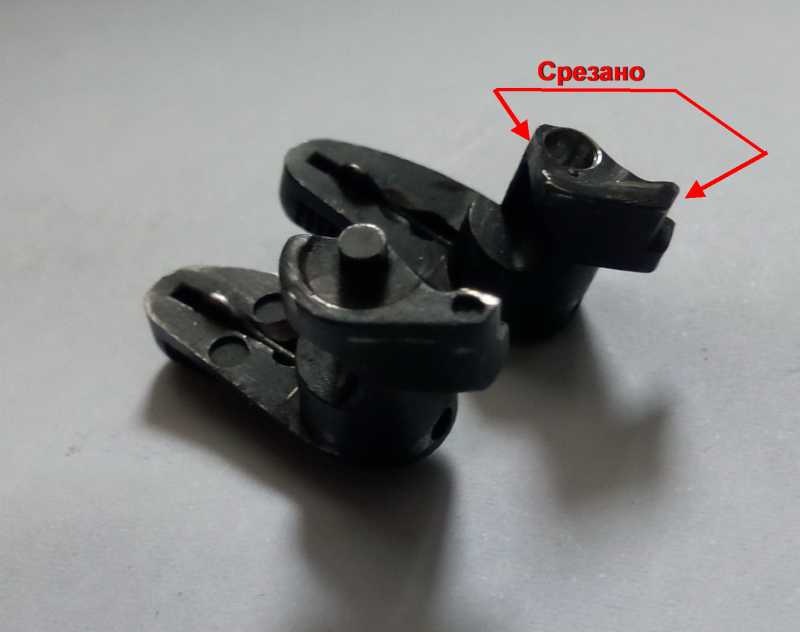

Когда начал устанавливать новый заметил , что его  тоже изменили.

59)Байкаловский артефакт - МР-654КМ.

Если вставить целый выстрел произвести нельзя. Курок не доходит до бойка, надо пилить или курок (сбоку) или предохранитель. Я повторил то что сделал завод – спилил предохранитель.

60)Байкаловский артефакт - МР-654КМ.

На ЗЗ ставиться.

61)Байкаловский артефакт - МР-654КМ.

Рамка сверху осталась целой. Да и снизу тоже более-менее целая. Если не ошибаюсь это первая «целая» узкая рамка на 654-х.

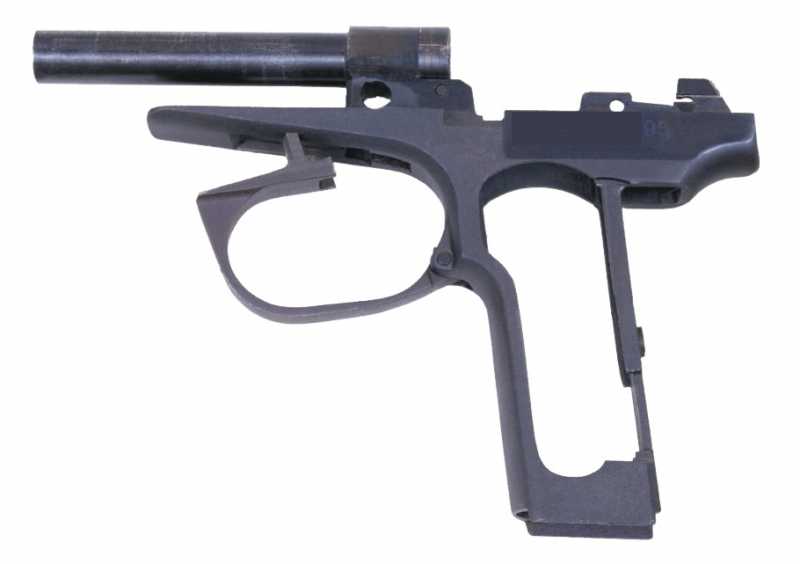

Ниже рамка боевого ПМ 1995 года выпуска.

62)Байкаловский артефакт - МР-654КМ.

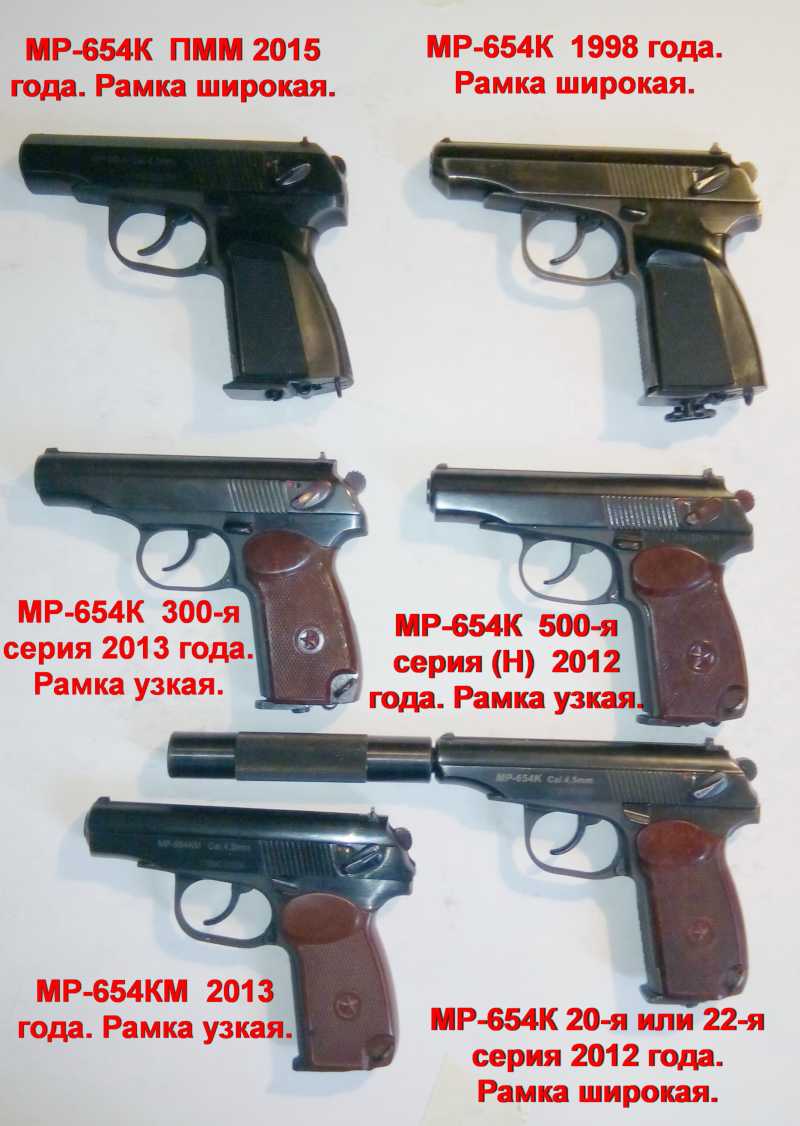

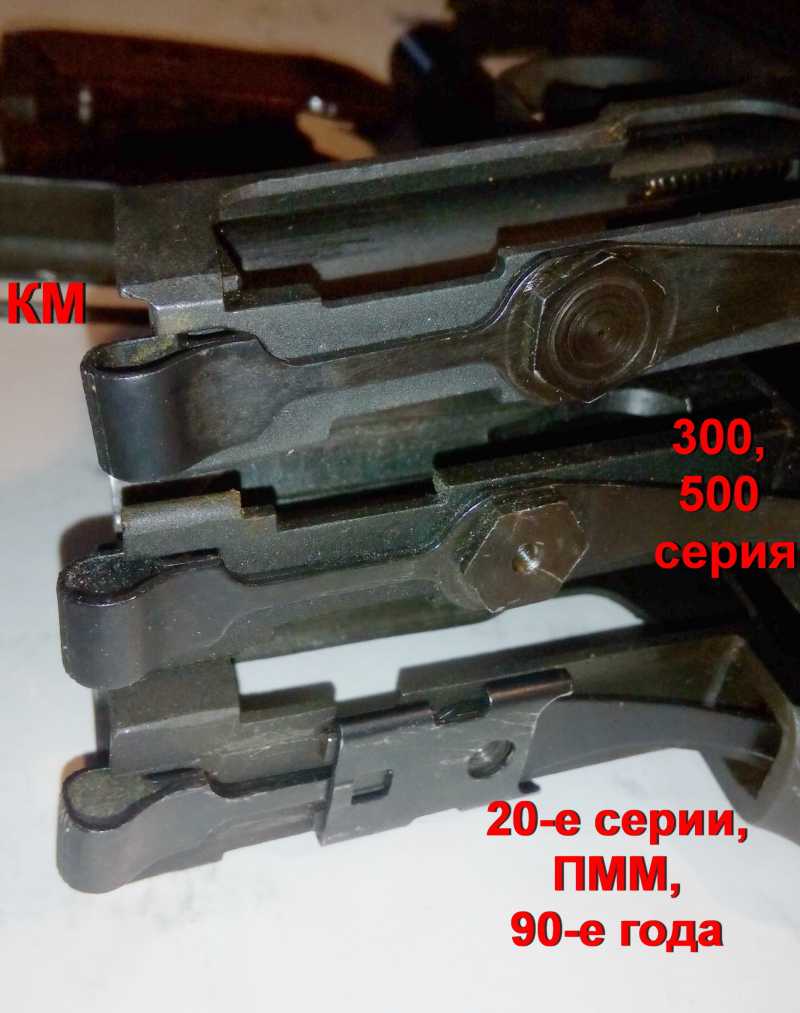

Дальше небольшое сравнение нескольких версий 654-х.

63)Байкаловский артефакт - МР-654КМ.

64)Байкаловский артефакт - МР-654КМ.

Крепление боевой пружины.

65)Байкаловский артефакт - МР-654КМ.

У КМ подрезали рамку сзади из-за пятки магазина. Верхний на фото. А проще было изменить чуть-чуть пластиковую пятку магазина.

Если-б сделали так, как на фото ниже, не надо было б резать рамку. smiley

66)Байкаловский артефакт - МР-654КМ.

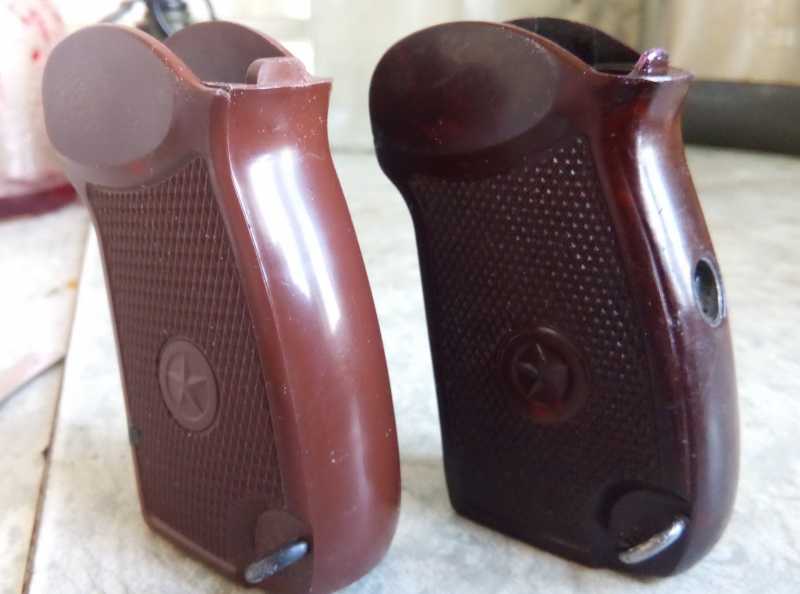

Я конечно-же не удержался от переделки – поставил оригинальную ПМ рукоять.

Из рисунков всё понятно. smiley

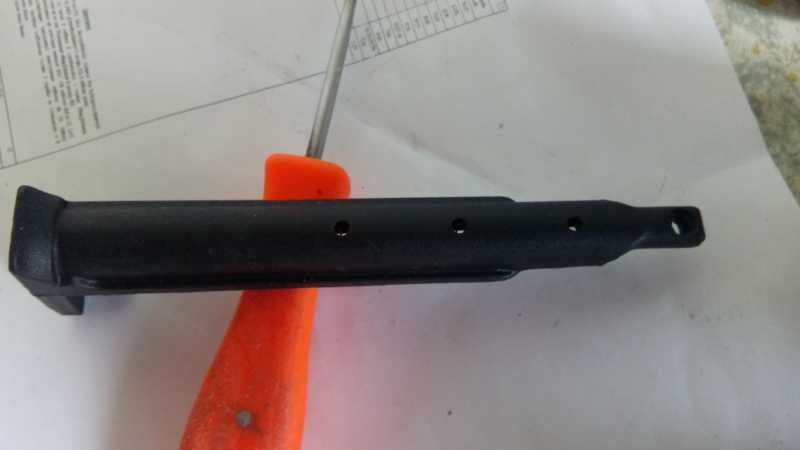

Просверлил 2,5мм сверлом два отверстия. Взял гвоздь согнул его буквой П и вклеил на супер-клей с содой. В моей статье https://www.air-gun.ru есть про это.

67)Байкаловский артефакт - МР-654КМ.

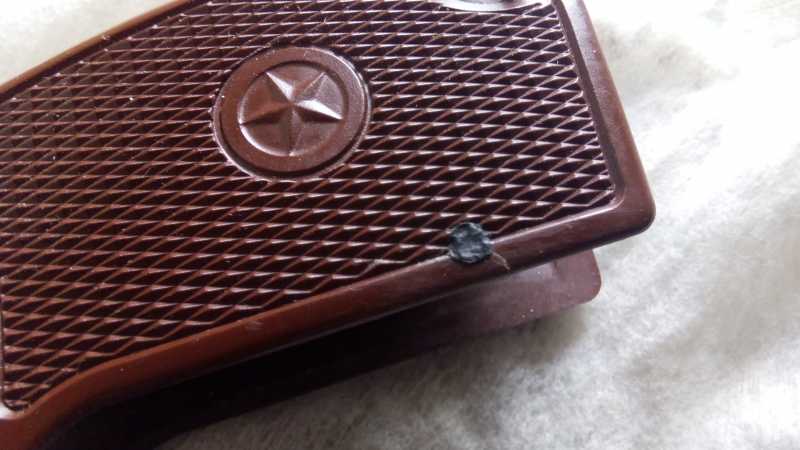

Винт – бутафория, ничего не держит он просто есть. smiley

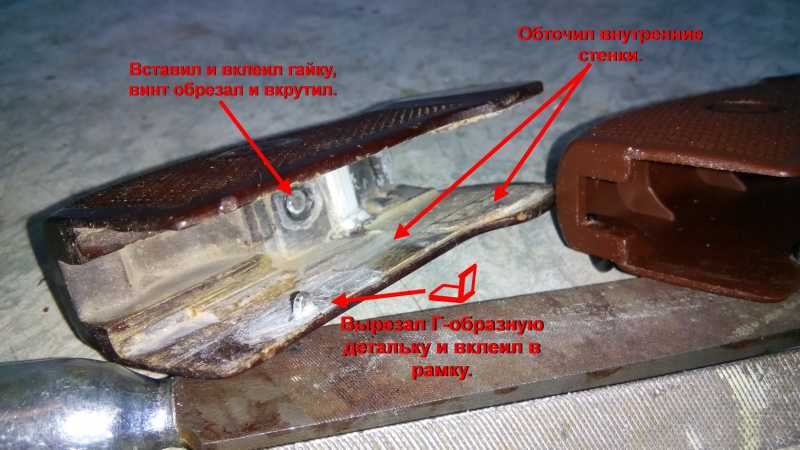

Рукоять пришлось точить изнутри, иначе не одеть её и не снять. Вместо штыря вклеил Г-образную детальку. Под неё пришлось выточить ямку внутри рукояти, чтоб получилось всё ровно.

68)Байкаловский артефакт - МР-654КМ.

Потом промыл всю пыль растворителем. Разбавил очень сильно тёмно-вишнёвую краску растворителем и прошёлся кисточкой внутри рукояти.

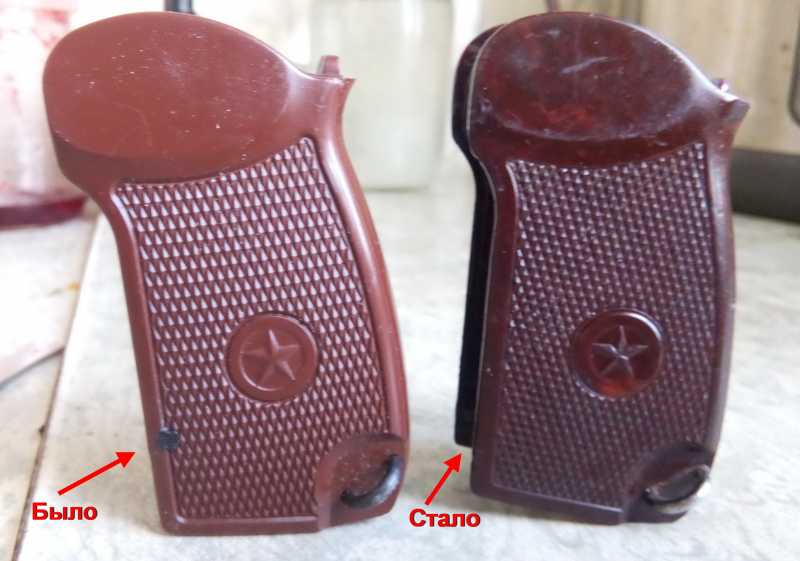

Получилось вот так.

69)Байкаловский артефакт - МР-654КМ.

70)Байкаловский артефакт - МР-654КМ.

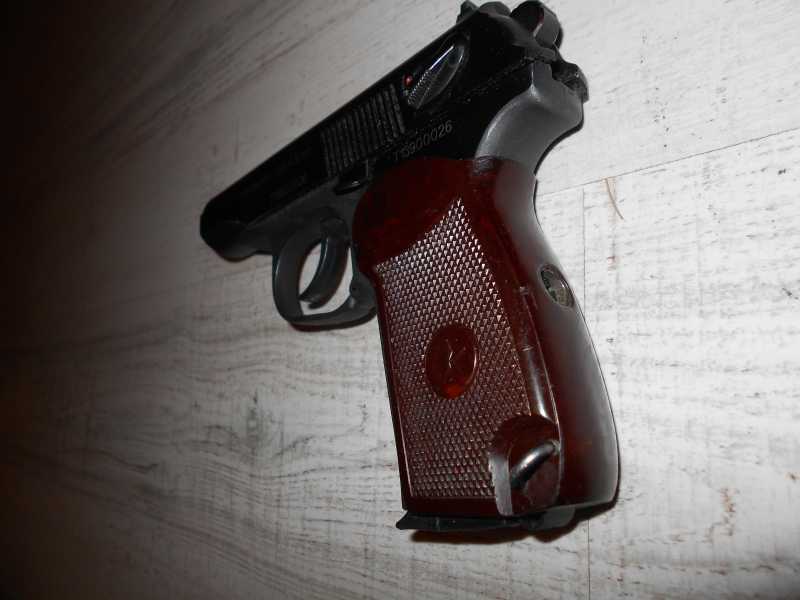

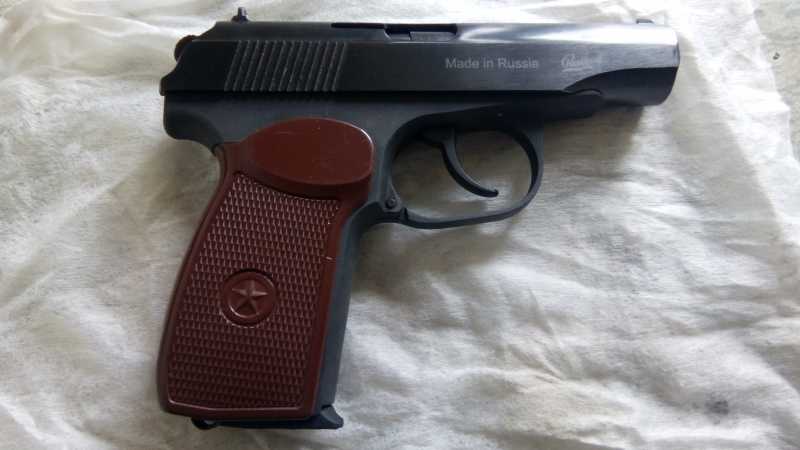

Ну и на пистолете.

71)Байкаловский артефакт - МР-654КМ.

72)Байкаловский артефакт - МР-654КМ.

73)Байкаловский артефакт - МР-654КМ.

74)Байкаловский артефакт - МР-654КМ.

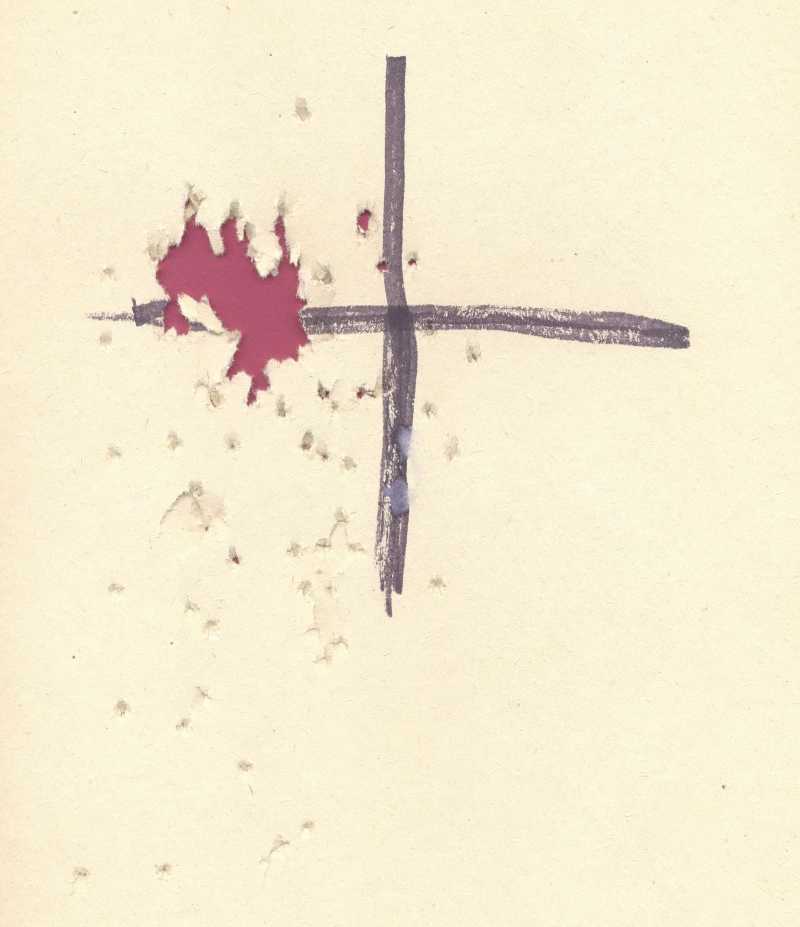

Первый отстрел пистолета показал вот такие результаты.

75)Байкаловский артефакт - МР-654КМ.

Стрелял с рук с расстояния 7 метров (в квартире больше не получается sad) по 5 выстрелов тремя сериями. Крест 14 на 13 см. Между сериями сдвигал целик. Целик сдвинулся «дальше некуда», а в центр мишени так и не попал.

76)Байкаловский артефакт - МР-654КМ.

На этой мишеньке особо не целился – мерил скорости. Нижние пробоины - 9 и 10 магазин.

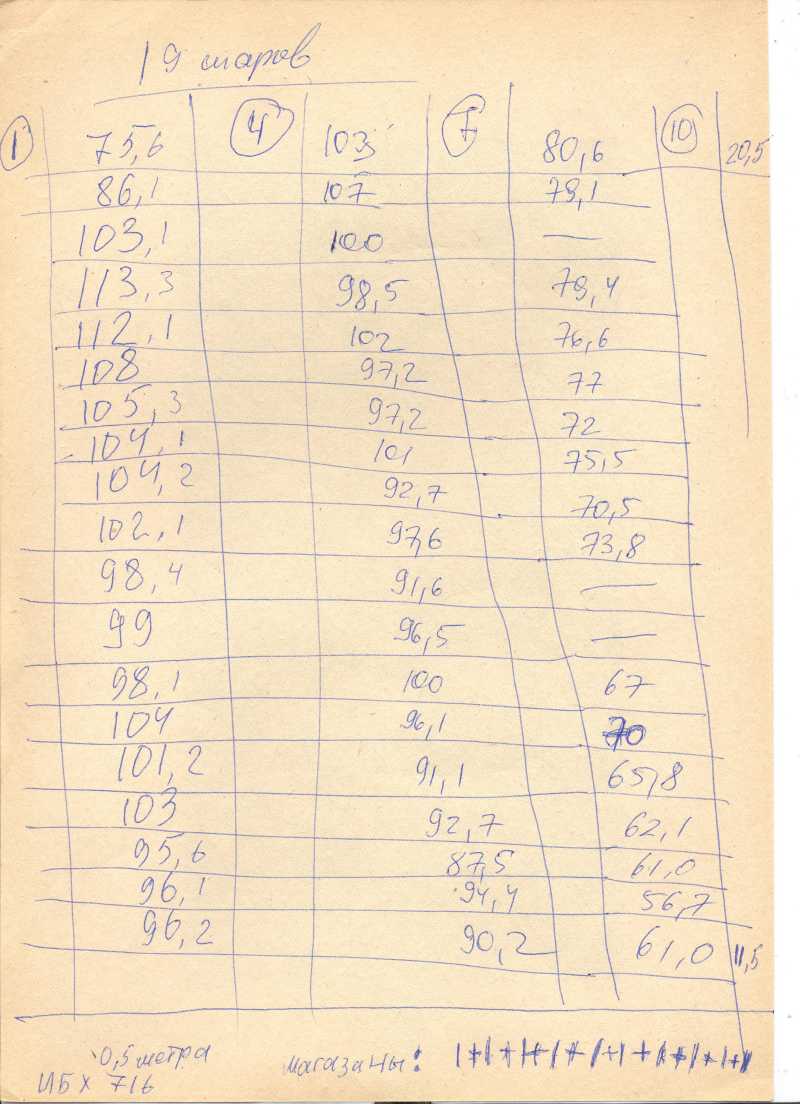

Замерял первый, четвёртый, седьмой и десятый магазин.

На десятом магазине замерил первый и последний выстрел. После 10 магазина в баллончике ещё чего-то оставалось, но мне надоело это безобразие и я его выкрутил. Пшик, при выкручивании баллона, был нормальный.

В магазине 19 шаров.

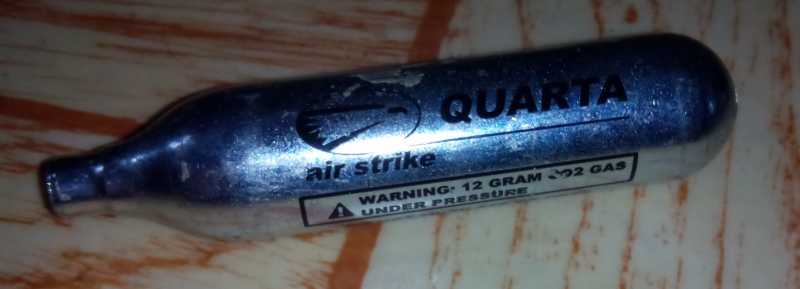

Баллончик на фото ниже.

77)Байкаловский артефакт - МР-654КМ.

Хронограф ИБХ-716.

Расстояние от хронографа до пистолета 0,5 метра.

Стрелял стоя с рук, без упора.

Выстрелы 1 раз в 2 секунды. Я стрелял, дочь записывала. smiley

Скорости сверху-вниз – вверху первый выстрел, внизу последний.

Почему 2 первых таких результата? Не знаю. Наверное, что-то притиралось…

78)Байкаловский артефакт - МР-654КМ.

Справа снизу куча единичек с плюсиками – считал количество отстрелянных магазинов (10*19=190 шаров + стравил ещё что-то). А ведь многие так и стреляют – до полного опустошения баллона.

После отстрела первого баллона исправил это безобразие (попадание левее креста) – стволик был установлен с перекосом влево. А перекос регулируется вот этими двумя полукольцами.

79)Байкаловский артефакт - МР-654КМ.

Если совместить вырезы, то можно направить стволик вверх, вниз, влево, вправо – при завинчивании стволика он перекашивается в сторону выреза.

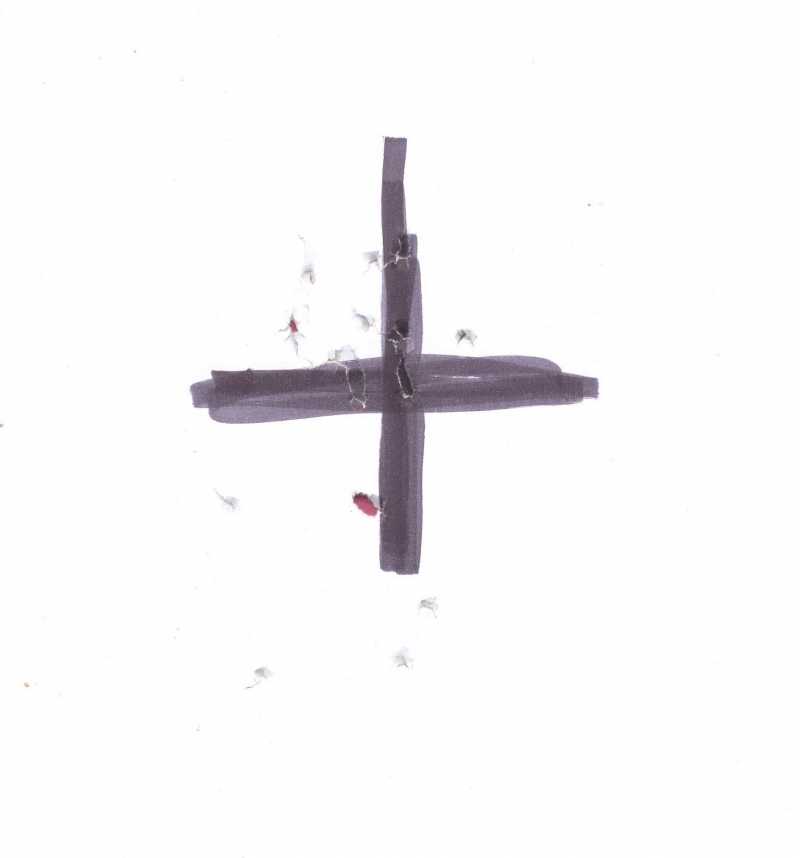

Отстрел с почти настроенным стволом.

Крест 7 на 8 см

80)Байкаловский артефакт - МР-654КМ.

2)Байкаловский артефакт - МР-654КМ.

Нижние 5 – (красный круг) начало настройки, после поворота полуколец – то что левее (зелёный круг), окончательный результат – то что выше и правее (синий круг). Целился естественно в центр креста.smiley

Вот такой вот пистолет. После возни с ним я понял почему он не пошёл в большую серию – слишком много надо переделывать родных ПМовских деталей в 654ом обычном они без изменений (в вверху в тексте всё описывал), да и производство уже налажено, не надо никого переучивать, лить новые детали.

А интересности у него есть – нет утечки газа в узле магазин-ствол - шар из магазина сначала подаётся в уплотнитель ствола, а только после этого идёт газ через выдвигающийся досылатель. Отдельный магазин не связанный с баллоном. Мне так больше нравится, при наличии энного количества доп. магазинов это удобно. В магазине шары стоят напротив ствола, нет такого перекоса как у всех ижевских копий боевых пистолетов (654, 656). Узкая почти не пиленная рамка. Бородатость присутствует. Хорошо тюнинговать, при правильном приложении рук, можно добиться полного внешнего сходства с боевым ПМ.  Тюнинг 300 и 500 серии выдаёт себя рамкой, даже если её наварить всё равно она получается не такой – баллон как-то должен вставляться. Магазин можно легко тюнинговать – поставить родную ПМвскую пятку.

Можно повысить мощность стандартными методами - расточка штока клапана. Расширительную камеру тоже можно поставить, но тогда надо переходить на 7-8 граммовые баллончики. Сейчас в стоке видел скорость в 113мс, на обычных 654х  больше сотни я не видел. Ну и т.д.

Короче… с обновкой меня. smiley
