Borner SP 704. Доработки и модификация.

Опубликовано:19 Сентября 2015

Прошу прощения если статья получится грубой и будет мноооого ошибок. Система написания статьи меня выбесила, пишу статью уже 3 раз и мне это надоело. Накалякаю на пофиг.....

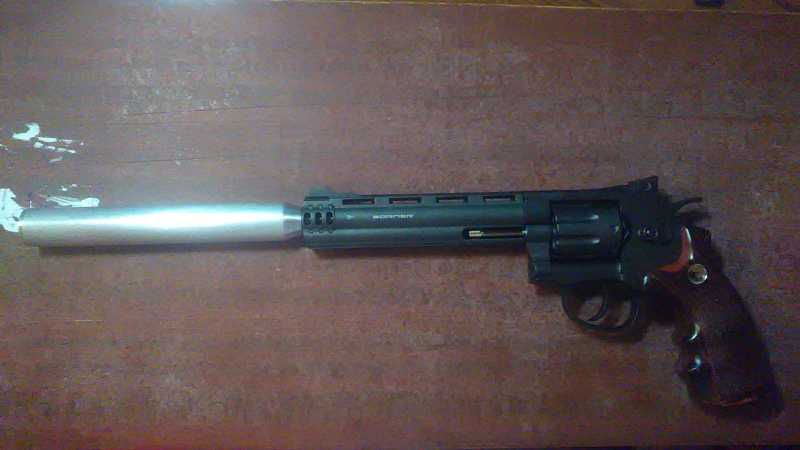

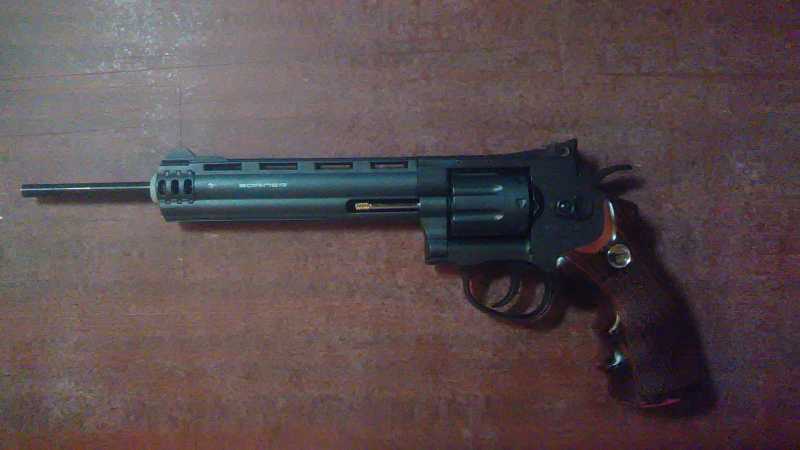

Пневматический пистолет Borner SP 704 .

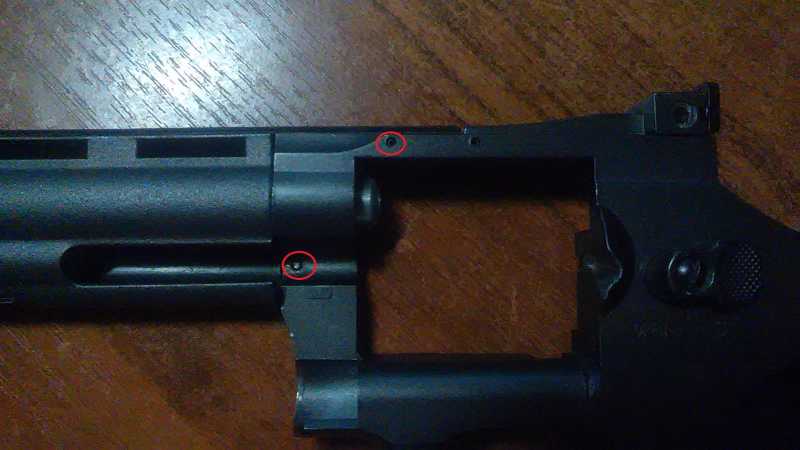

Всем драасте. Прошу прощения если статья получится грубой и будет мноооого ошибок. Система написания статьи меня выбесила, пишу статью уже 3 раз и мне это надоело. Накалякаю на пофиг..... (Статья выглядит более менее на старом интерфейсе с 75% масштабом) Дорааабооотки. 1. Ствол. Ствол держится на "соплях". Благодаря этому ствол со временем уходит вниз и влево. Исправляется это куском изоленты нужной формы.

2.Люфт Курка.
Курок люфтит как ему хочется.

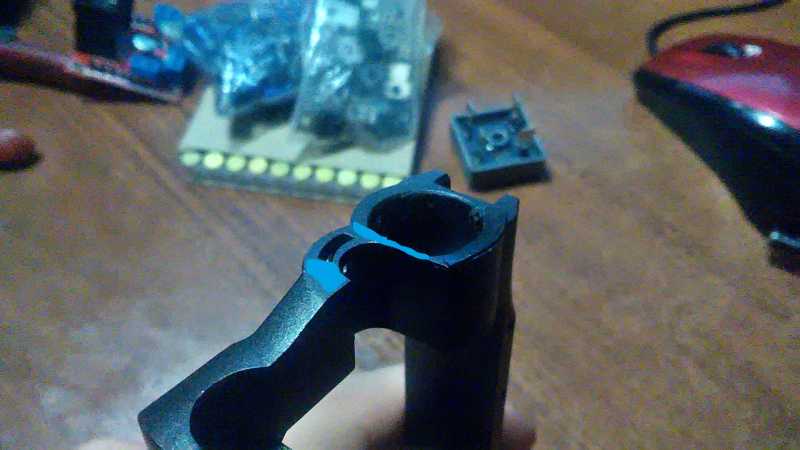

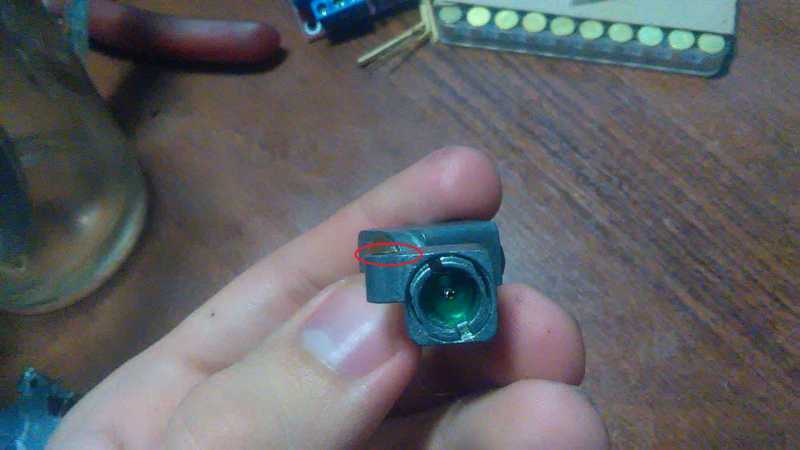

Причина - Клапан. Если быть точнее место где курок и клапан соприкасаются. ( на фото выступа уже нет)

Исправляется это напильником и маленькой шайбой.
Напильник в лапы и стачиваем этот чертов выступ. После того как сравняли это место с корпусом клапана ставим его на место для примерки. Следом ставим систему курка и накидываем шайбу.Прикручиваем корпус и тестим, если остался горизонтальный люфт, значит шайба мелковата. Курок стал бить слабее ? - Ищи новую или стачивай имеющиюся шайбу т.к она слишком жирная и трётся о корпус.

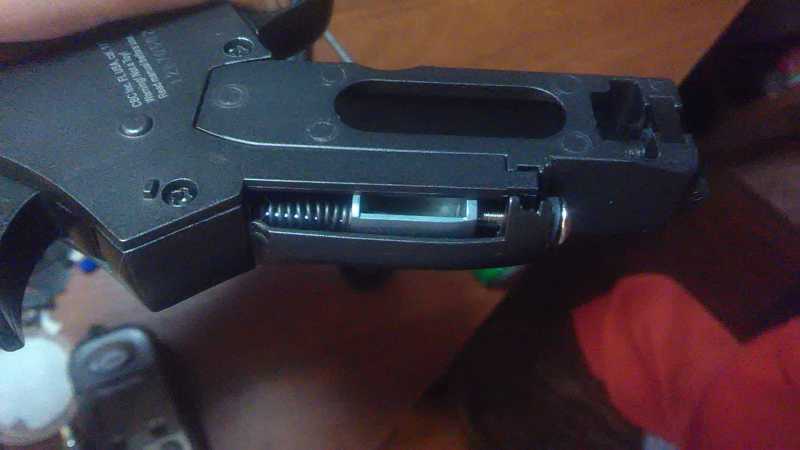

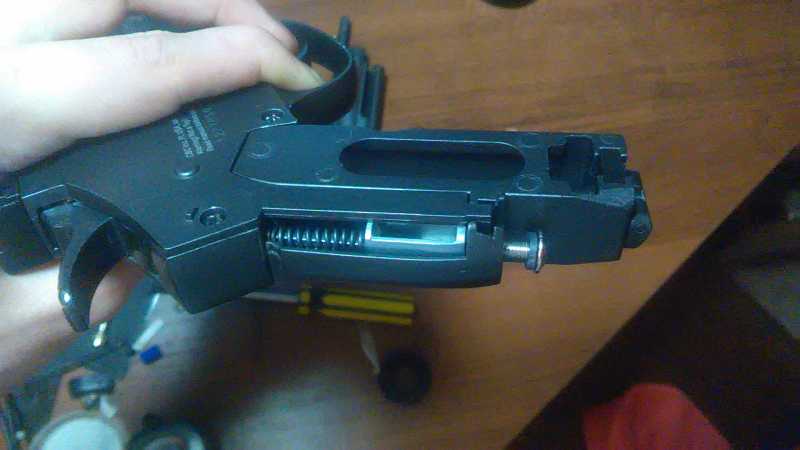

Должно выглядеть как то так.

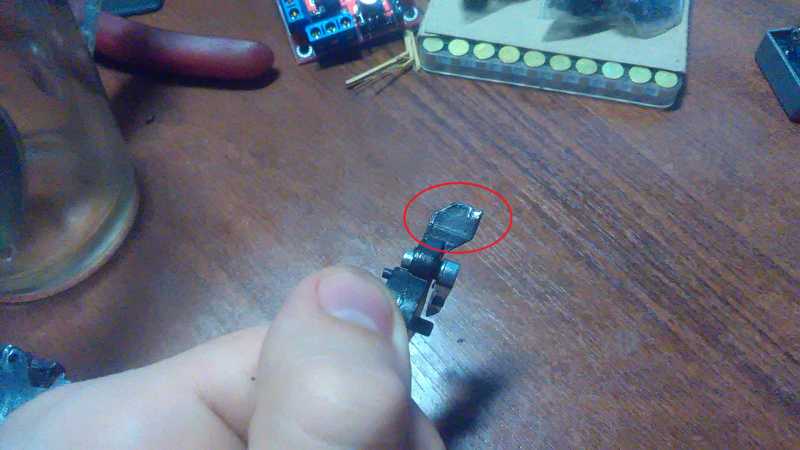

3. Спусковой крючёк цепляется о систему курка и не соскальзывает. Когда происходит такая лажа, курок не бьют со всей своей силой и не проходит еще возможный 1мм, а тормозится крючком, отпускаем крючёк и курок доходит до конца.

Решается это опять напильником, стачиваем где то 0.5мм ( Обратите внимание! 0.5 мм а не 0.5см, это значит слегка дрыним пол мм )

Если этого не сделать то спусковой крючёк просто сточится о этот выступ.

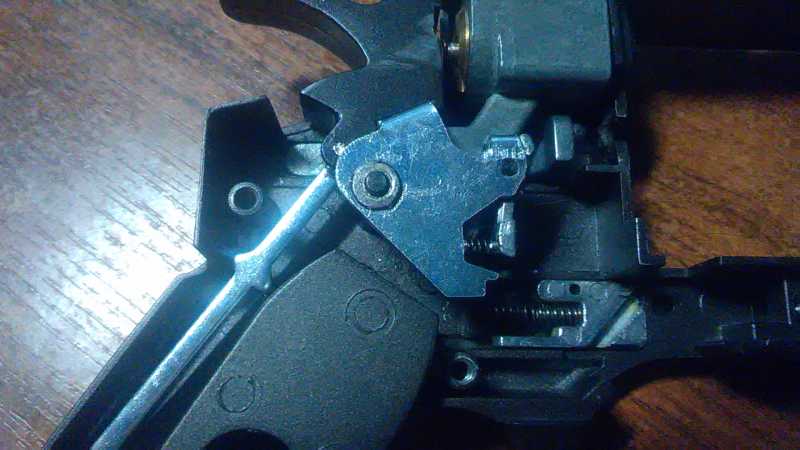

Примерно так. Часть силы пружины уходит на крючок.

4. Убираем лишнюю деталь и делаем прямой ударник.

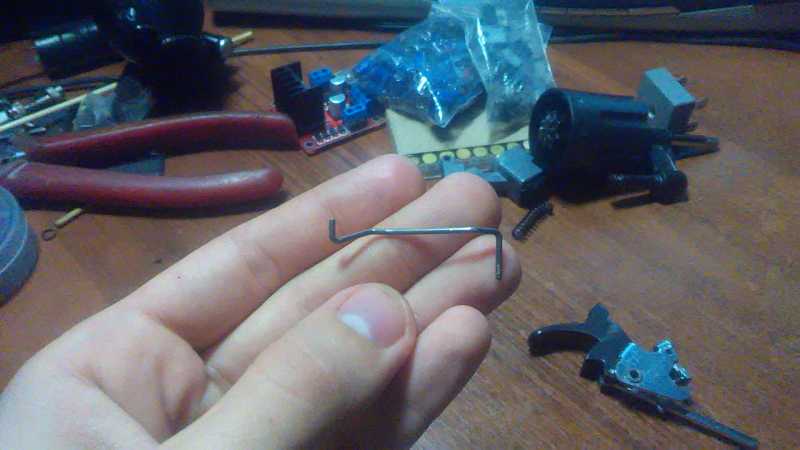

(P.S Желательно не совмещать с 7 пунктом, может привести к сильному износу деталей пистолета, особенно курка ) Вытаскиваем эту фиговину.

После берём дрель и ищём что станет ударной частью которую прифигачим к курку, узнаём диаметр этой фигни и подбираем сверло. Хм, Лучше под сверло подбирать фиговину, я отвечаю. Я выбрал мелкий винтик.

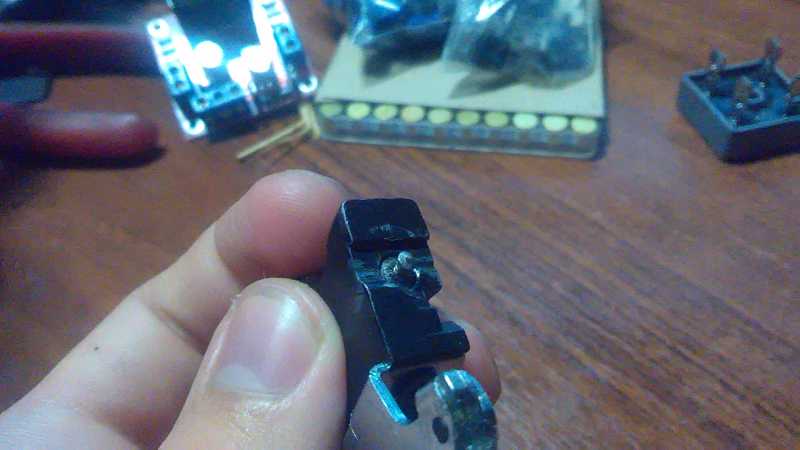

И так, берём дрель, дырявим курок и суём туда фиговину. Закрепляем на клей или еще че нить. (P.S Дырявить надо в ЦЕНТРЕ)

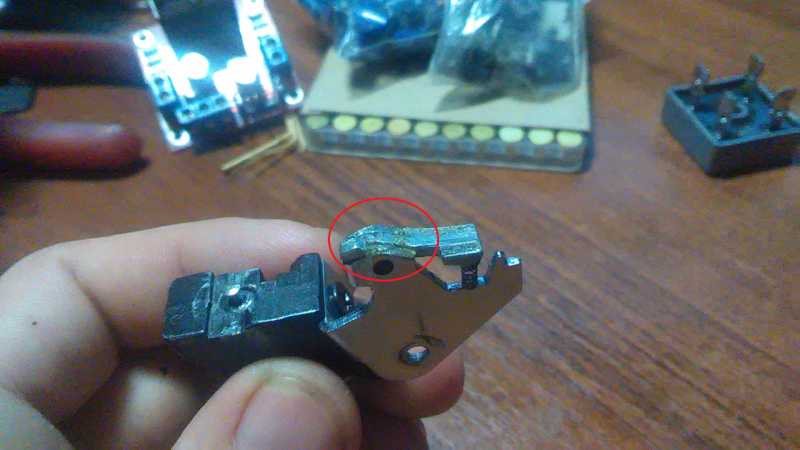

Получается как то так.

Так мы увеличиваем мощность и чутка облегчаем ход крючка.

Есть Второй вариант, где фиговина в которой я сделал дырку, выкручивается. Но я решил не парить мозг.

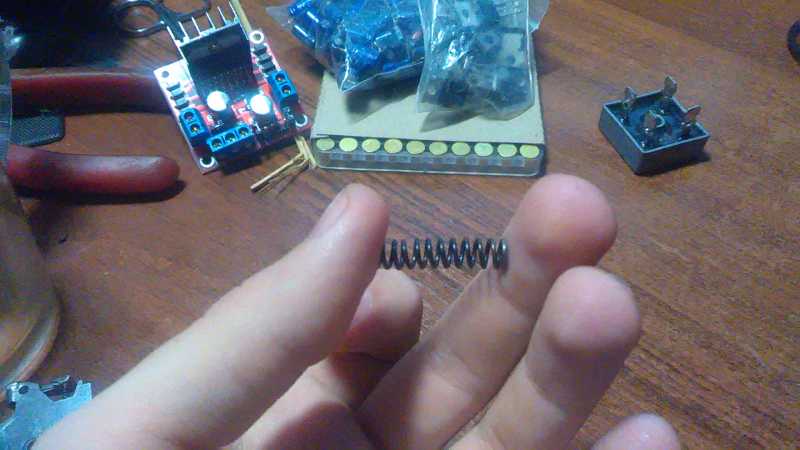

5. Эпик пружина.... Пружину которая стоит на системе курка, можно смело выкидывать в мусорку но прежде найти новую. Пружина прожила 10 баллончиков после с ней стало такое.

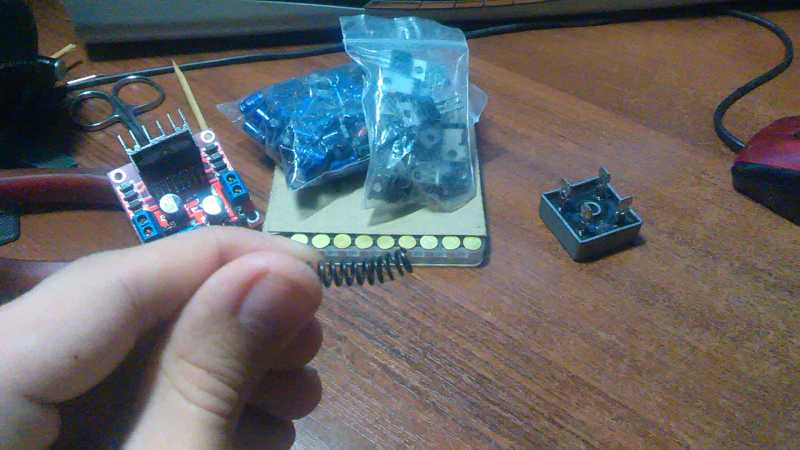

Сжимаем пружину пальцами, и отпускаем. Получаем вот такое чудо.

Сами понимаете что говорить о мощи пистолета с такой пружиной смешно.

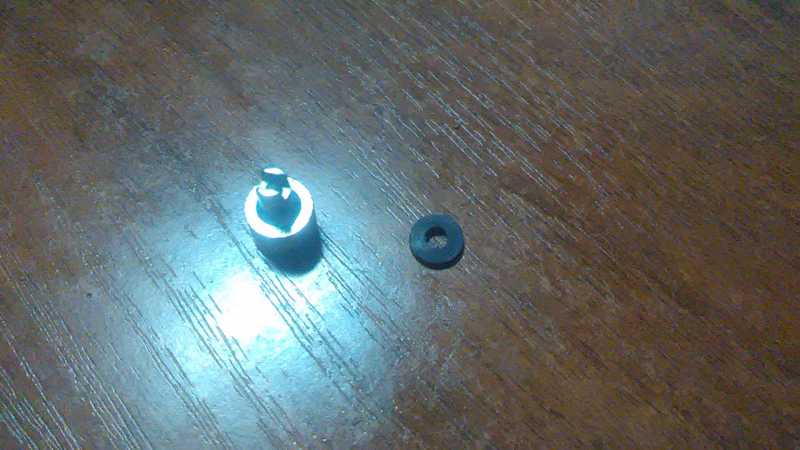

6. Клапан. Если травит клапан - меняем прокладку. Подходящая резинка есть в таких колпочках.
Если после установки такой резинки клапан стал жестким, подрезаем края резинки и ставим обратно

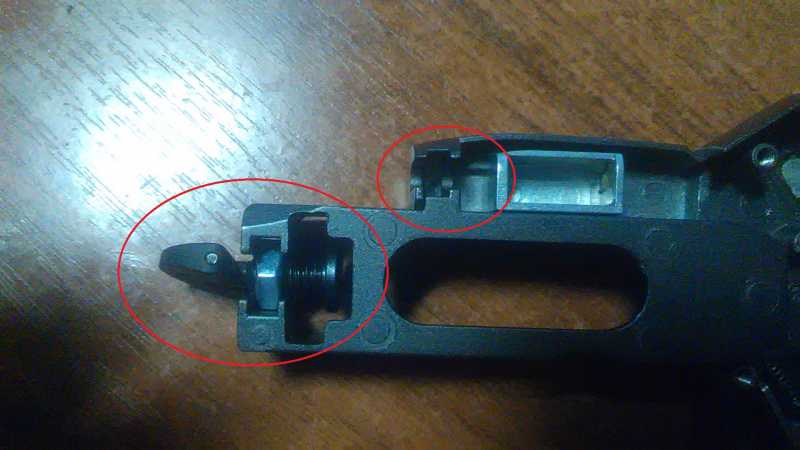

7. Поджимной винт которого нет в пистолете, но конструкция позволяет его установить :З (P.S Желательно не совмещать с 4 пунктом, может привести к сильному износу деталей пистолета, особенно курка)

Когда первый раз разобрал пистолет, увидел интересную фигню, место для поджимного винта. Сам винт отсутствует. Этот винт должен поджимать пружину курка.
