Делать было нечего...

Опубликовано:
Приспичило мне чем-то занять вечер, пока погода за окном была не летная и не потребная под стрельбы.

 Зарядка магазина пневматического пистолета шариками ВВ

Приспичило мне чем-то занять вечер, пока погода за окном была не летная и не потребная под стрельбы.

В итоге сумрачный вологодский гений создал следующее изобретение:

1)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

Основное назначение, которое я надеялся "ему" придать - ускорение и упрощение зарядки магазина пневматического пистолета ББшками.

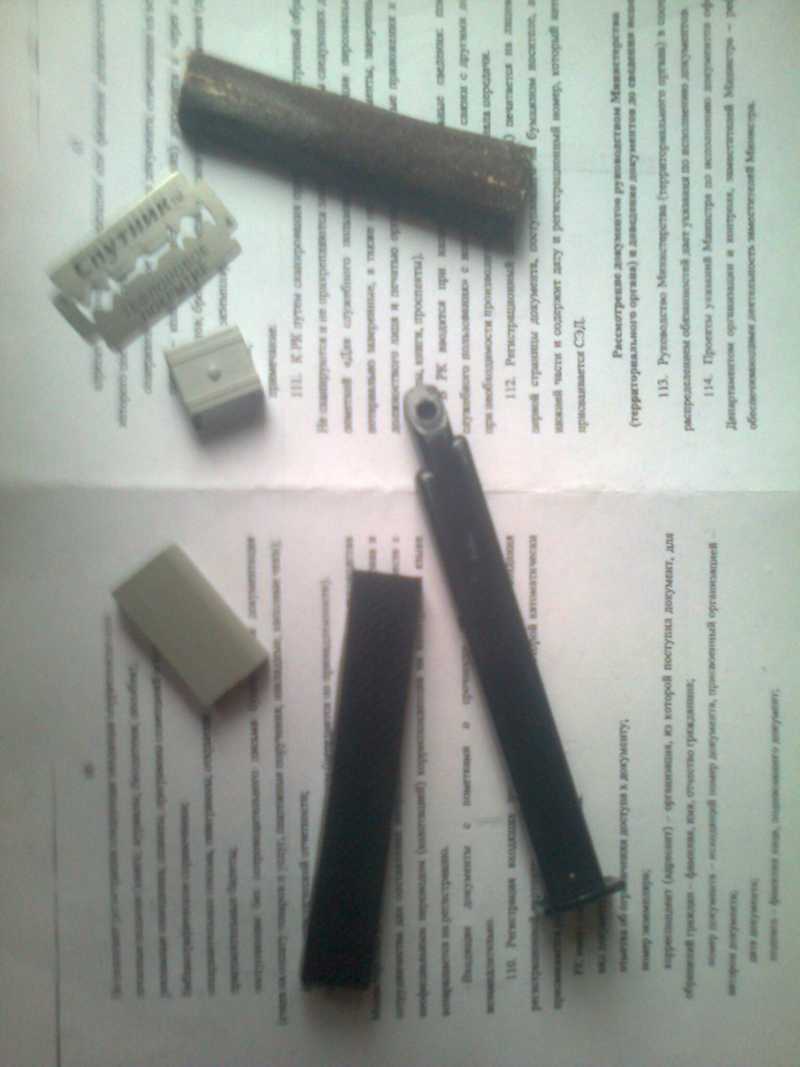

Исходными материалами, практически "на колене" собранного лоудера, были:

2)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

Лезвие, П-образная пластиковая полоска (от тетрадной папки), 2 детальки от сборной модели танка (КВ-2, фирма "Восточный экспресс", наследие от увлечения моделизмом), наждачка. Кроме этого, понадобится трубка от шариковой ручки, колпачок фломастера, трубка от мотка ниток, термоклеящий пистолет.

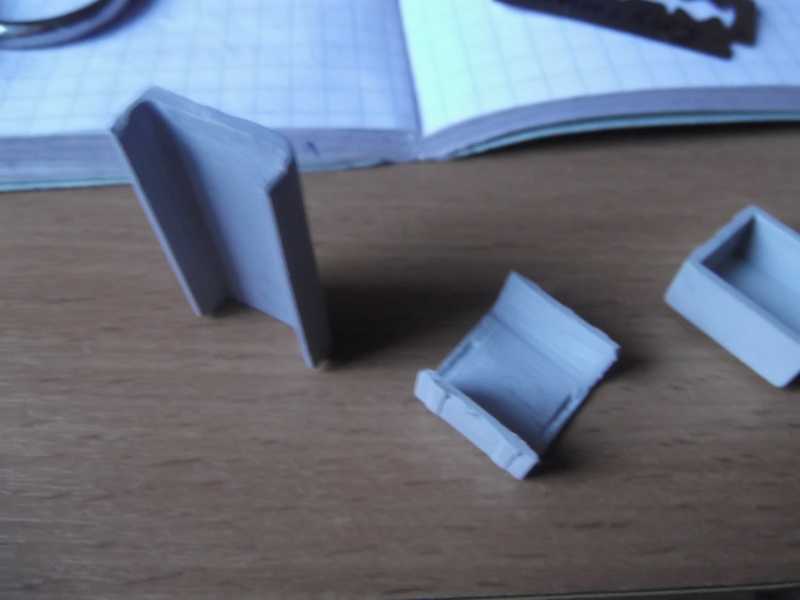

У деталей срезаем стенки с 2 сторон, так, чтобы они стали П-образной формы (ниже)

3)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

Эти импровизированные скобы в дальнейщем нам послужат крепежом конструкции.

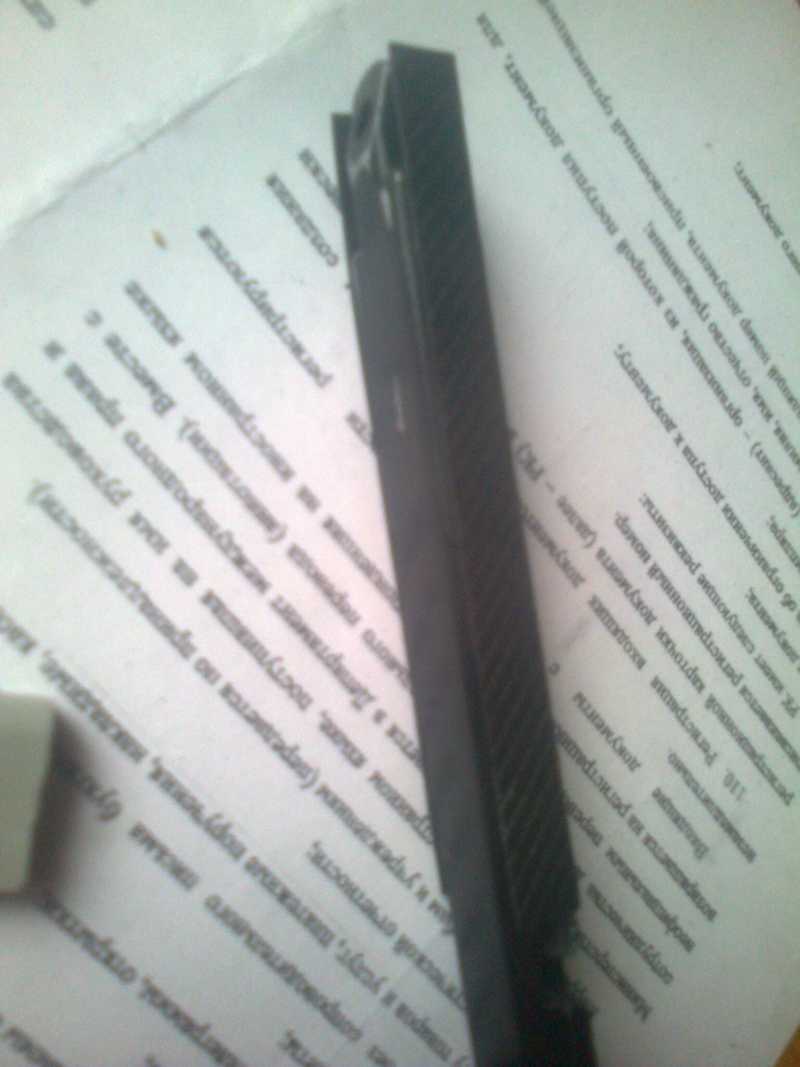

Берем пластиковую полоску, её длина должна быть примерно равна длине магазина от его верхней части до максимума уровня сжатой пружины, ширина - 1 к 1 с шириной магазина (ниже):

4)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

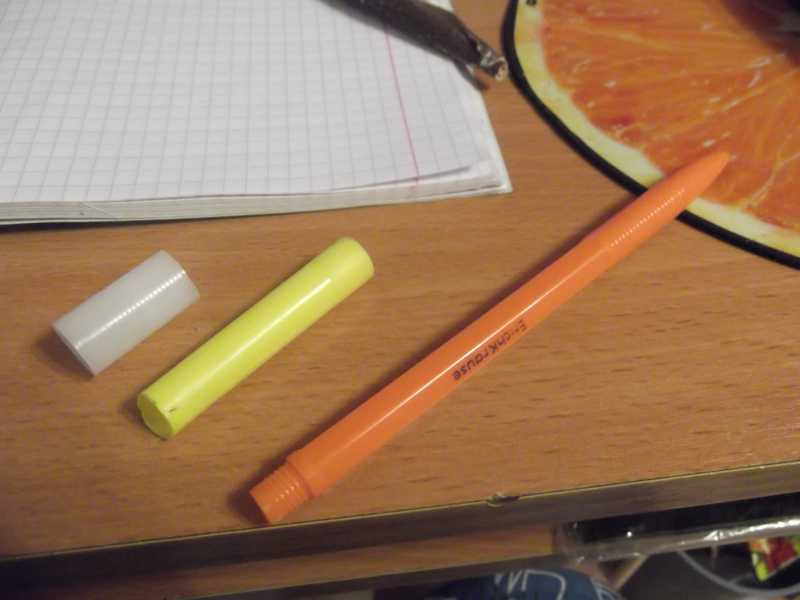

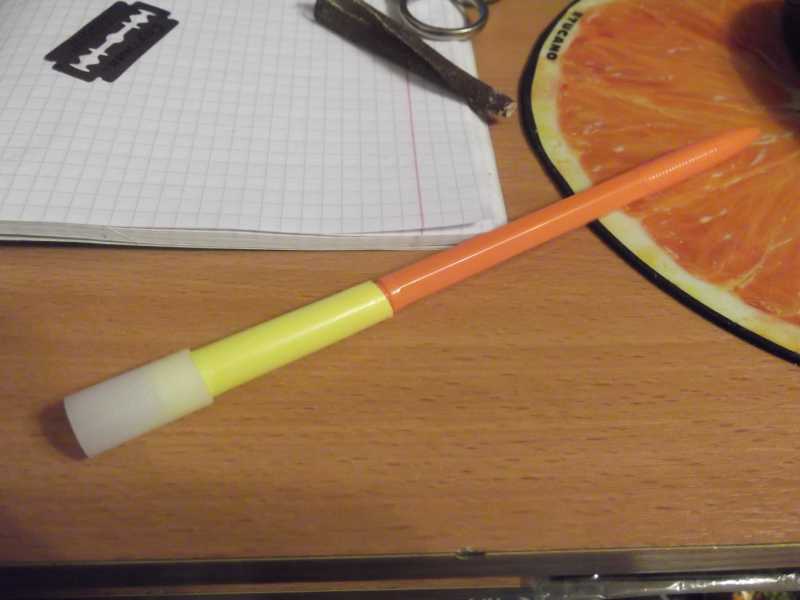

Дико извиняюсь за часть фото - сделаны с телефона. Итак, следующим шагом берем трубку от ниток, колпачок от фломастера, корпус шариковой ручки (да, материал не просто подручный, не знаю даже какое слово подобрать). При помощи наждачки подгоняем диаметры один к другому (ниже):

5)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.) 6)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

Конец оранжевой трубки, по совместительству бывшей шариковой ручки, отрезать на разумную длину, чтобы диаметр был чуть более 4,5 мм. Трубку от мотка ниток (на фото - белая) и колпачок (на фото - желтый, еще не разделен) разделить пополам.

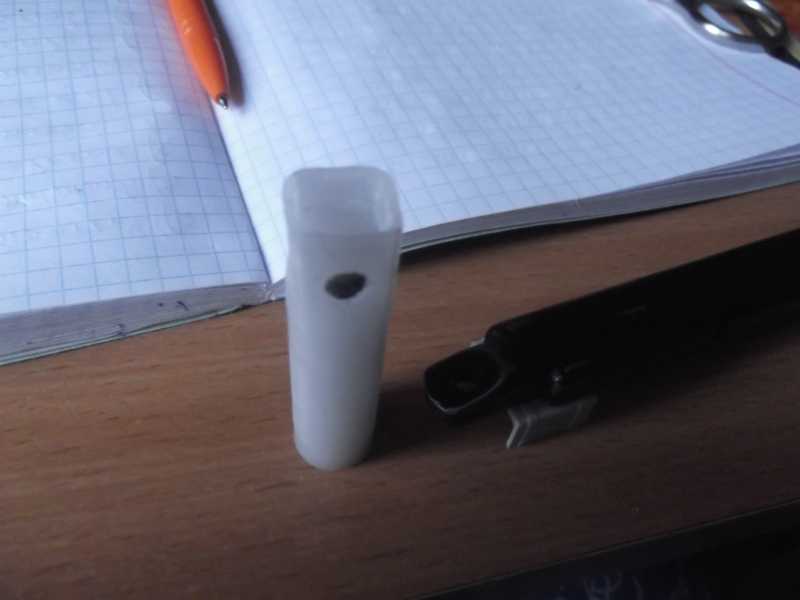

Вторую часть "ниточной" трубки с одного конца сплюснуть в одной, затем другой плоскостях, так, чтобы этот конец имел форму квадрата, а с одной стороны проделать отверстие, диаметром, равным диаметру отверстия в магазине, через которое проходят шарики в ствол пистолета:

7)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

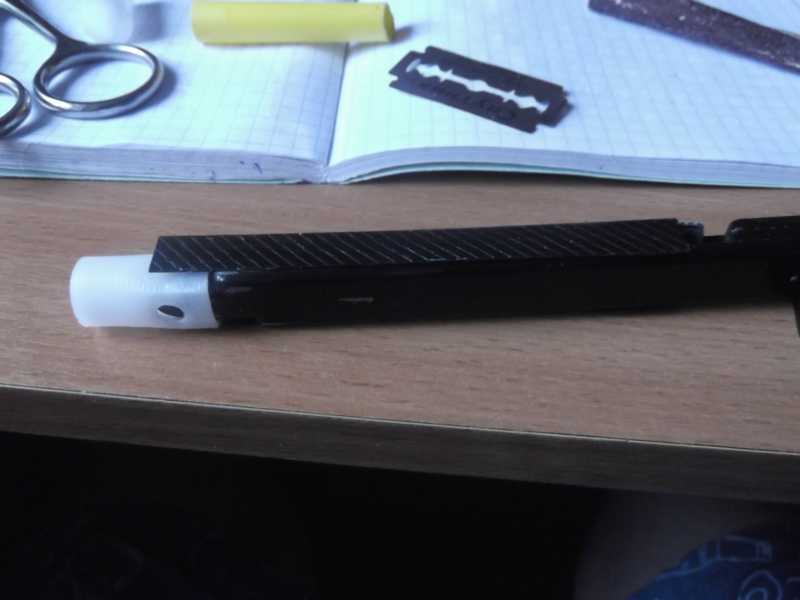

Соединяем эту деталь с верхушкой магазина и пластиковой полоской (ниже):

8)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

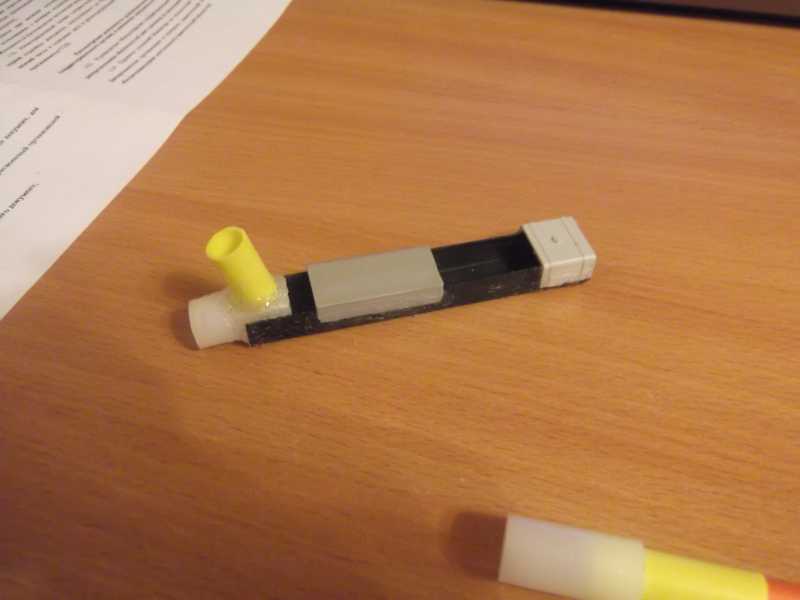

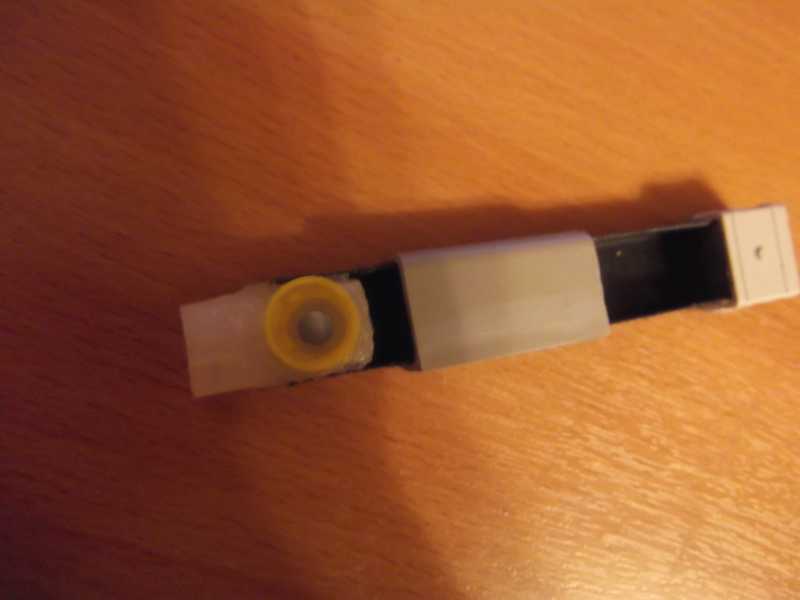

На лицевую сторону (на фото - сторона, где расположено отверстие в "ниточной" трубке), надеваем ранее подготовленные П-образные скобы, а вторую часть колпачка фломастера поверх "ниточной" трубки так, чтобы проделанное отверстие на лицевой стороне было в середине внутреннего диаметра колпачка, всё это дело фиксируем с помощью термопистолета (ниже):

9)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.) 10)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

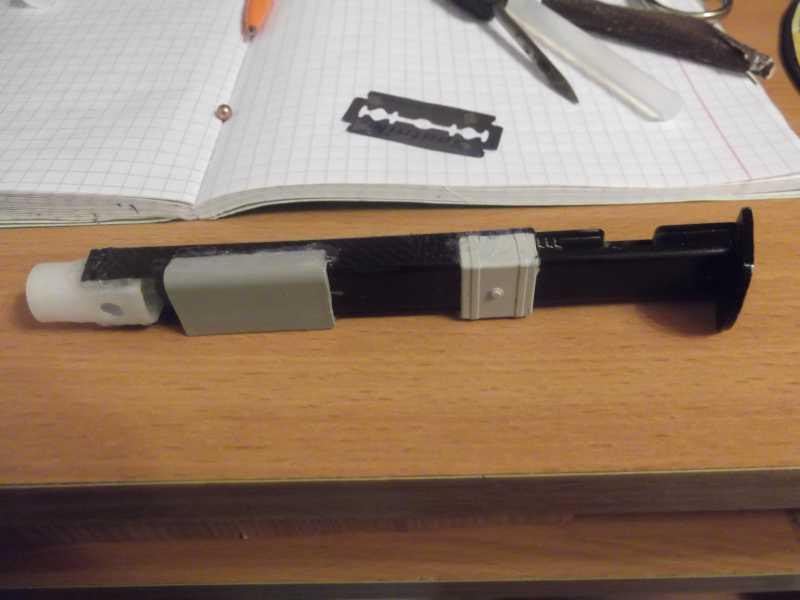

Нижняя деталь на корпусе конструкции позволяет сжимать пружину, при надевании конструкции на магазин:

11)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)

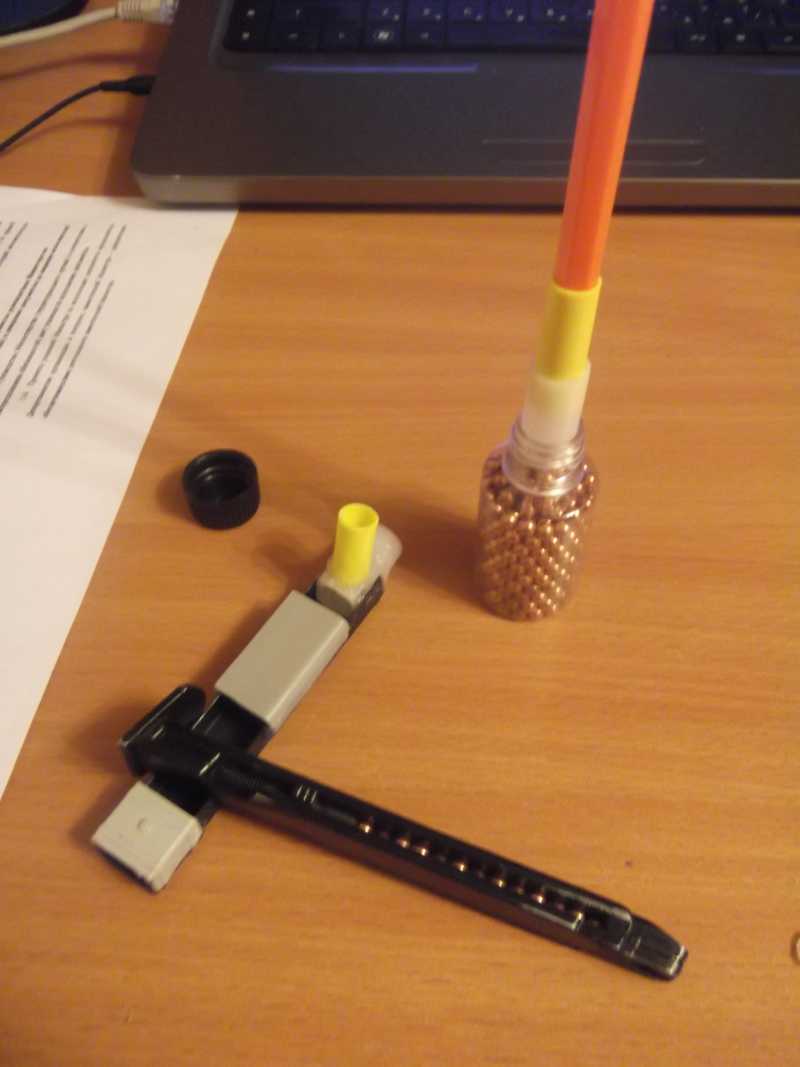

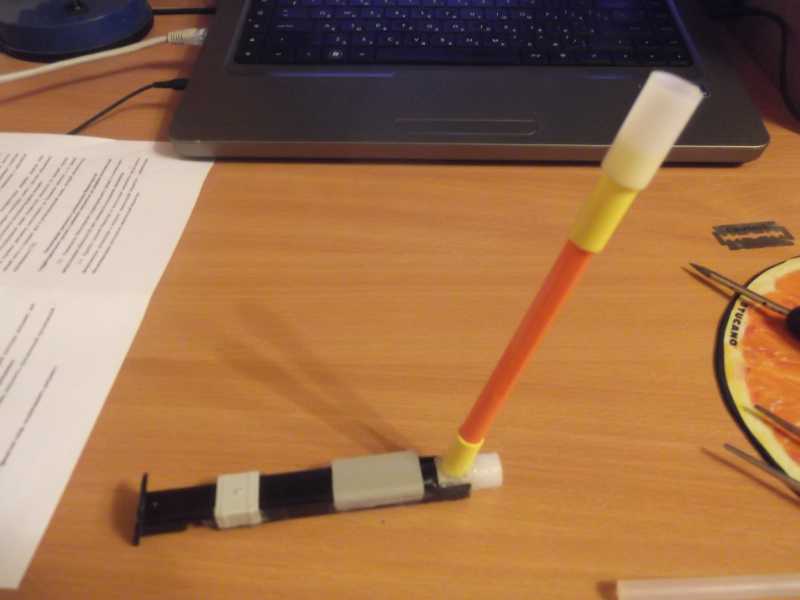

Созданная конструкция бело-желто-оранжевого цвета (в дальнейшем - переходник), собственно переходником между банкой с шариками (объемом 250 шариков) и корпусом держателя магазина является:

12)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.) 13)Делать было нечего... (ускорение и упрощение зарядки магазина пневматического пистолета ББшками.)



Ну как-то так в итоге. Зарядка стала значительно быстрее, единственный минус - баночку приходится периодически встряхивать, чтобы ББшки сыпались не застревая в переходнике. Изделие, равно как и статья, не претендует на какую-либо серьезность и авторитетность :) просто "чтоб было".
