Конструкции пружинно-поршневой пневматики

Как показала реакция на статью «Лебедка в пневматических пистолетах …» тема винтажной пневматики не оставила равнодушными многих представителей сообщества Air-Gun. Возможно и информация о коаксиальной конструкции пружинно-поршневой пневматики (ППП) также будет интересна для них.

Сложившаяся классическая схема со стволом, находящимся над (или под) воздушным цилиндром появилась не сразу. На заре развития пружинно-поршневой пневматики существовали интересные конструкции пневматических пистолетов концентрической (или коаксиальной) компоновки, в которых ствол находился внутри поршня.

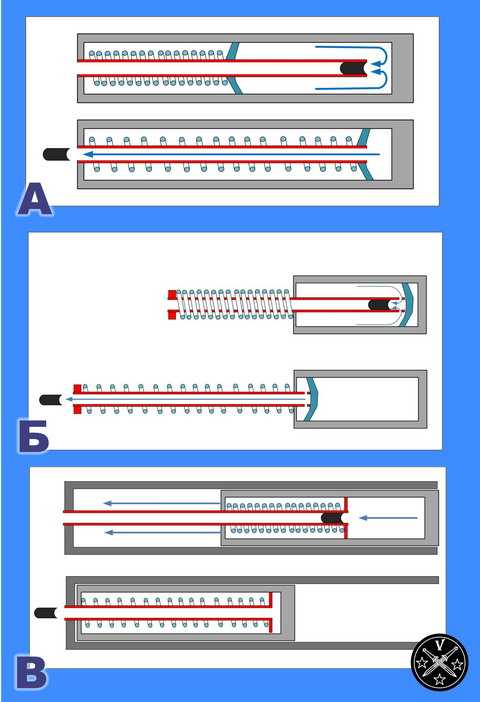

Основные варианты концентрической компоновки: А – схема Ансона; Б – схема Квакенбуша; В – схема Нормана

Впервые такая компоновка была реализована Эдвином Ансоном (А) (Edwin G. Anson). Какая компоновка позволяла уменьшить габариты пистолетов.

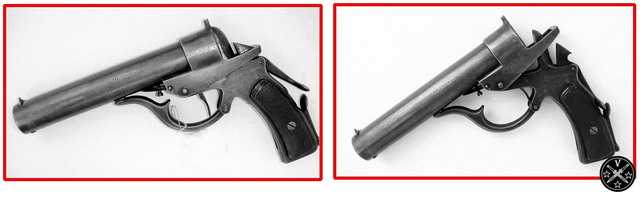

Пневматические пистолеты по схеме Квакенбуша

Существовали и другие реализации концентрического расположения ствола и поршня. Например, концентрическая компоновка с подвижным стволом, предложенная Генри Маркусом Квакенбушем (H.M.Quackenbush) в 1876 году. Однако по кучности стрельбы пистолеты на основе схемы Квакенбуша проигрывали конструкции Ансона. Пистолеты по этой схеме предназначались юных стрелков.

Еще один вариант реализации концентрической компоновки был предложен Норманном (G.Norman) из бирмингемской компании «BSA» в 1911 году. Однако эта довольно сложная конструкция так и не была реализована в серийных моделях пневматических пистолетов.

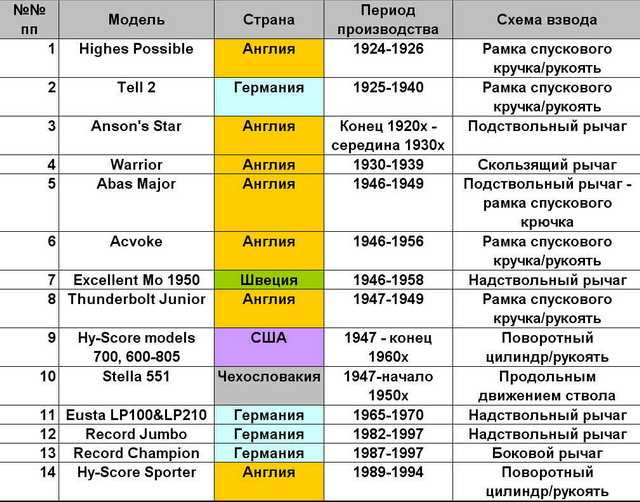

В приведенной ниже таблице приведены наиболее известные модели пневматических пистолетов построенных по коаксиальной схеме Ансона.

В пневматических пистолетах по коаксиальной схеме Ансона поршень двигался соосно стволу, что обеспечивало хорошую точность и кучность стрельбы. Поэтому они в основном предназначались для целевой стрельбы.

Пик производства такой пневматики пришелся на 30-40-е годы прошлого века. Однако пневматические пистолеты по этой конструктивной схеме выпускались вплоть до конца 1990-х гг., после чего они уступили место более совершенным конструкциям.

Ниже приведены изображения пневматических пистолетов по схеме Ансона, которые были перечислены в таблице.

«Highest Possible» (Англия)

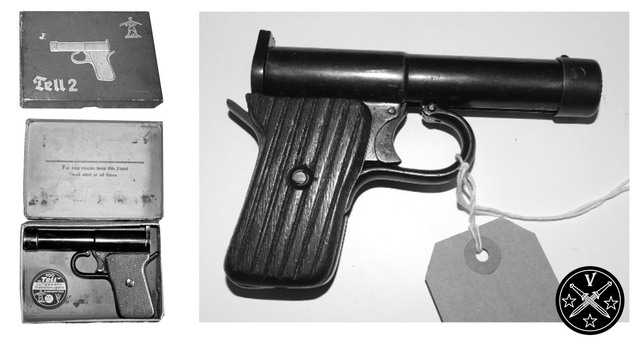

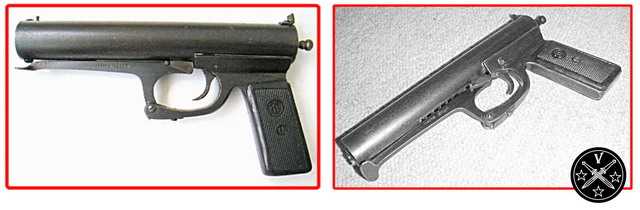

«Tell-2» (Германия)

«Anson Star» (Англия)

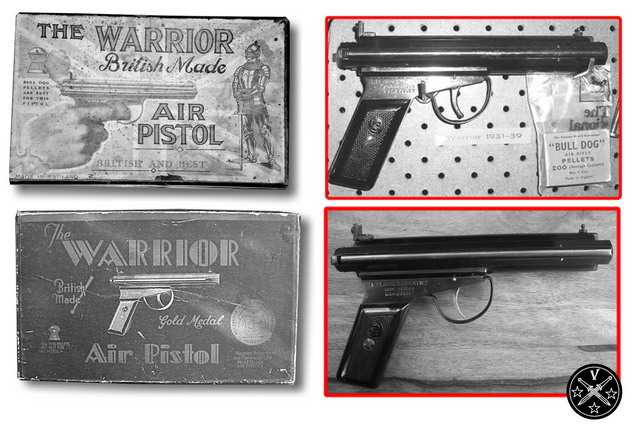

«Warrior» (Англия)

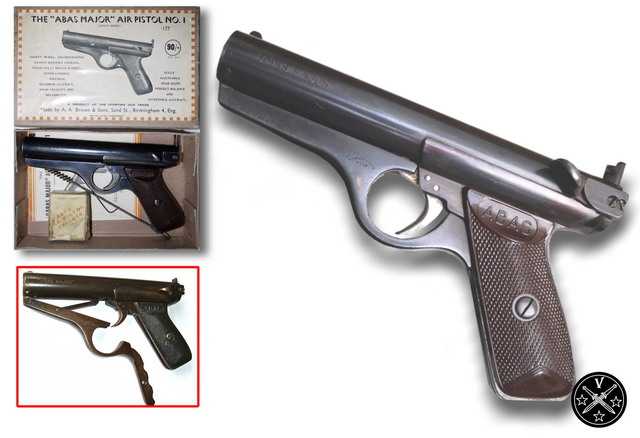

«Abas Major» (Англия)

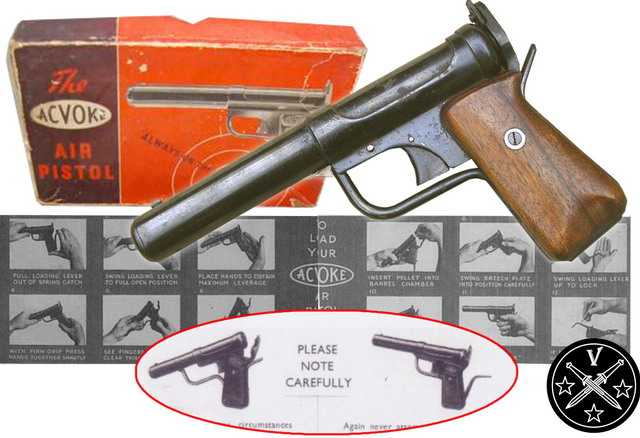

«Acvoke», Англия

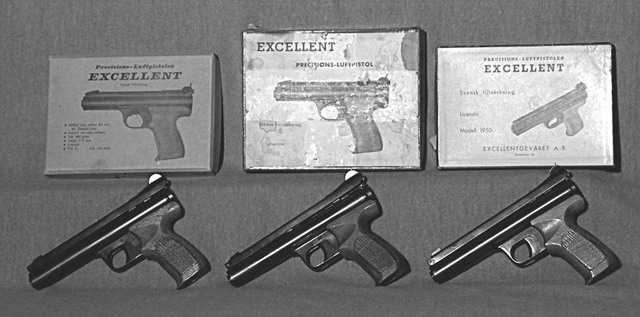

«Excellent» (Швеция)

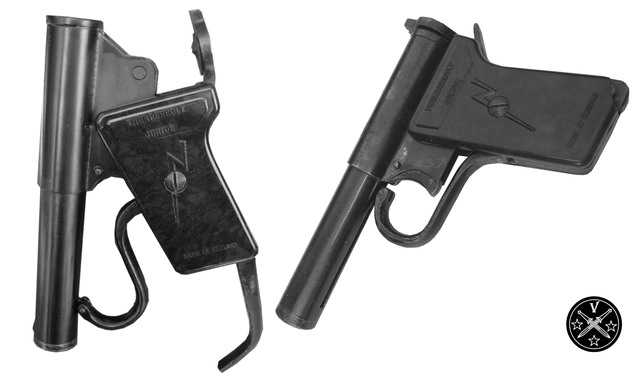

«Thunderbolt Junior», Англия

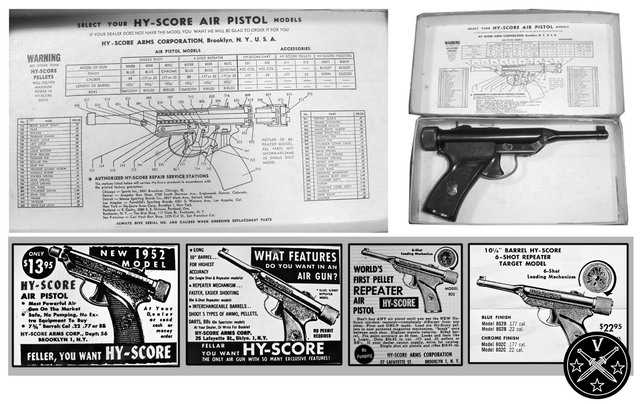

«Hy-Score», США

«Stella 551», Чехословакия

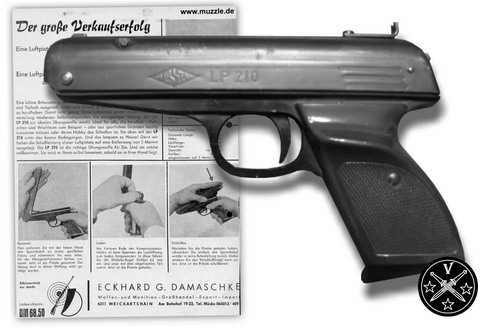

«Eusta LP210»», Германия

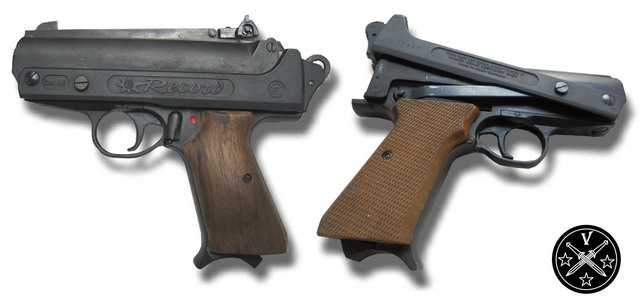

«Record Jumbo», Германия

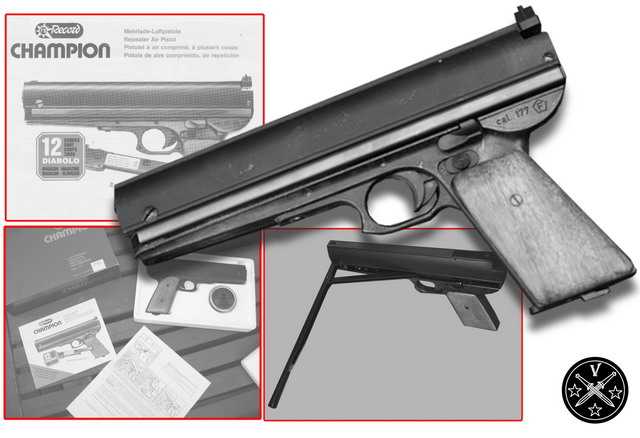

«Record Champion», Германия

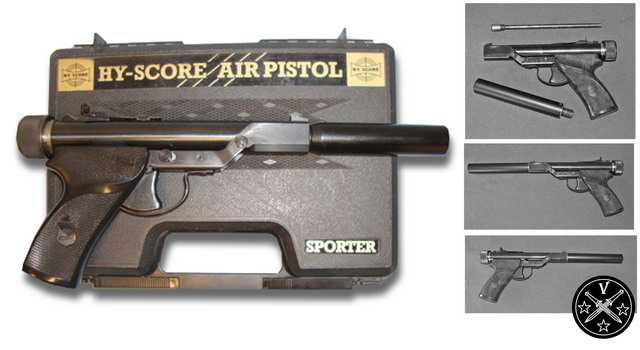

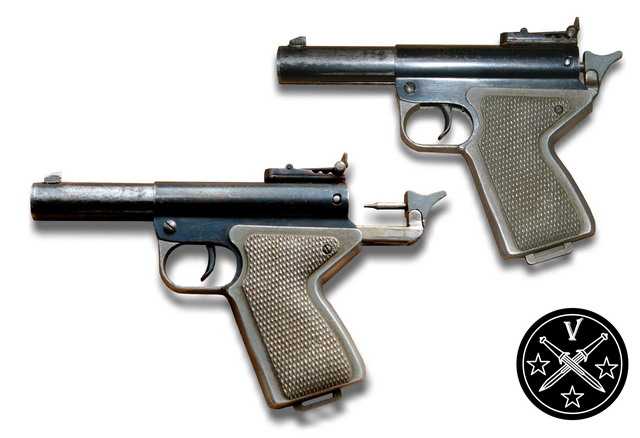

«Hy-Score Sporter», Англия

Спасибо за внимание. Буду рад, если эта информация была интересна для Вас.
