Как я делал сам с нуля бункерный магазин на дрозда
Бункерный магазин для Дрозда своими руками
Тема на дынный момент не окончна.
Это был длёкий 2011 год. Тогда я ещё был бедным студентом. Денег на бункерного дрозда небыло (а очень хотелось). Даже магазин отдельно купить я был не в состоянии. Летом тог года мне в руки попался бункерный магазин. Его нужно было подлечить. Разобав его и по разглядывав пару минут. Я был очень сильно удивлён простотой конструкции. В тот момент у меня и зародилась идея о создании собственного магазина с бункерным заряжанием. Всё началось с эскиза с соблюдением масштаба. Ссылка на первоисточник: http://airgun.org.ru/forum/viewtopic.php?f=4&t=51882 в этой же теме я хочу избежать лишней болтавни и всё только по теме. С описанием как я сейчас вижу те былые вещи.
Думаю эта фотогафия отметёт все самнения в том что не моих рук это тварение.

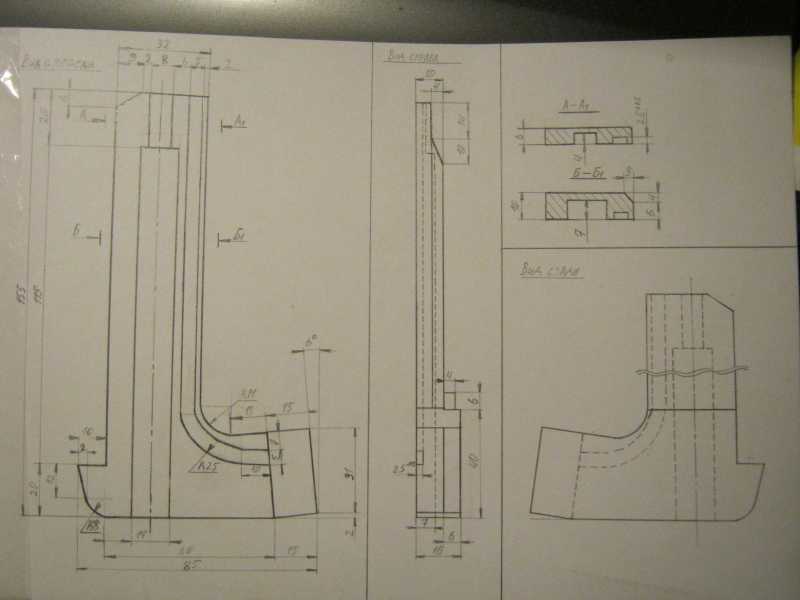

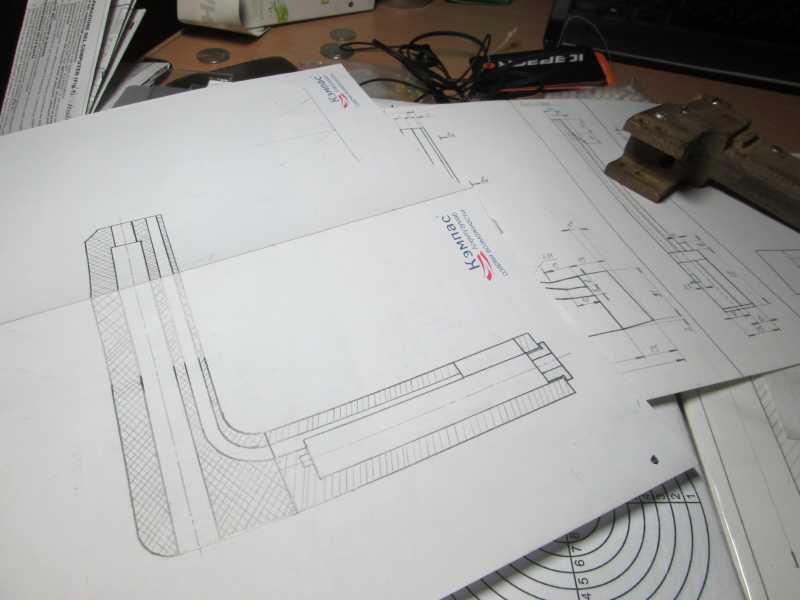

Эскиз эскизом. А чертёж это уже серьёзно. Правила я тогда конечно осознано нарушил когда чертил. Но за то мне было понятно. А это самое главное.

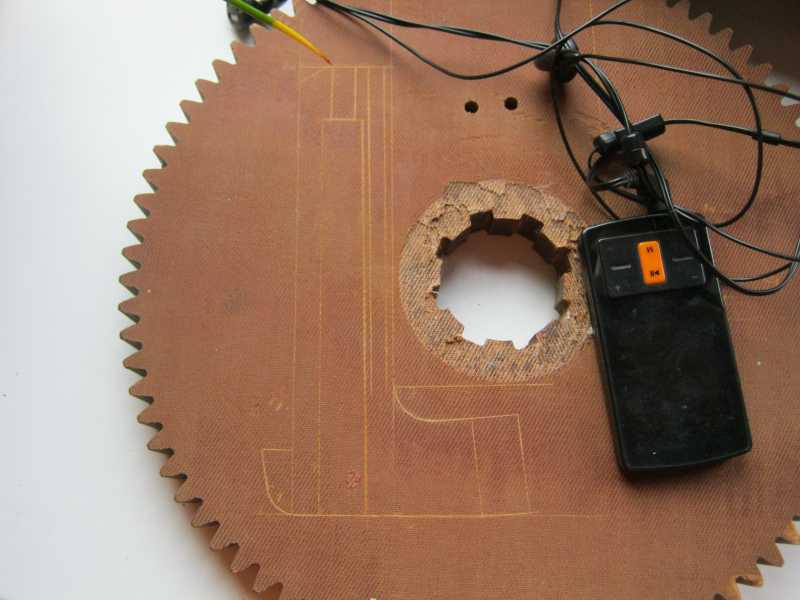

После чертежа была найдена заготовка. Зубчатое колео с какогото станка. Отец принёс. На заготовку была нанесена разметка. Для того что бы понимать чего точу. Это был мой первый опыт работы на фрезерном станке.
Как говориться в процессе. Станков своих тогда небыло совсем. Так что договаривался на что мог.

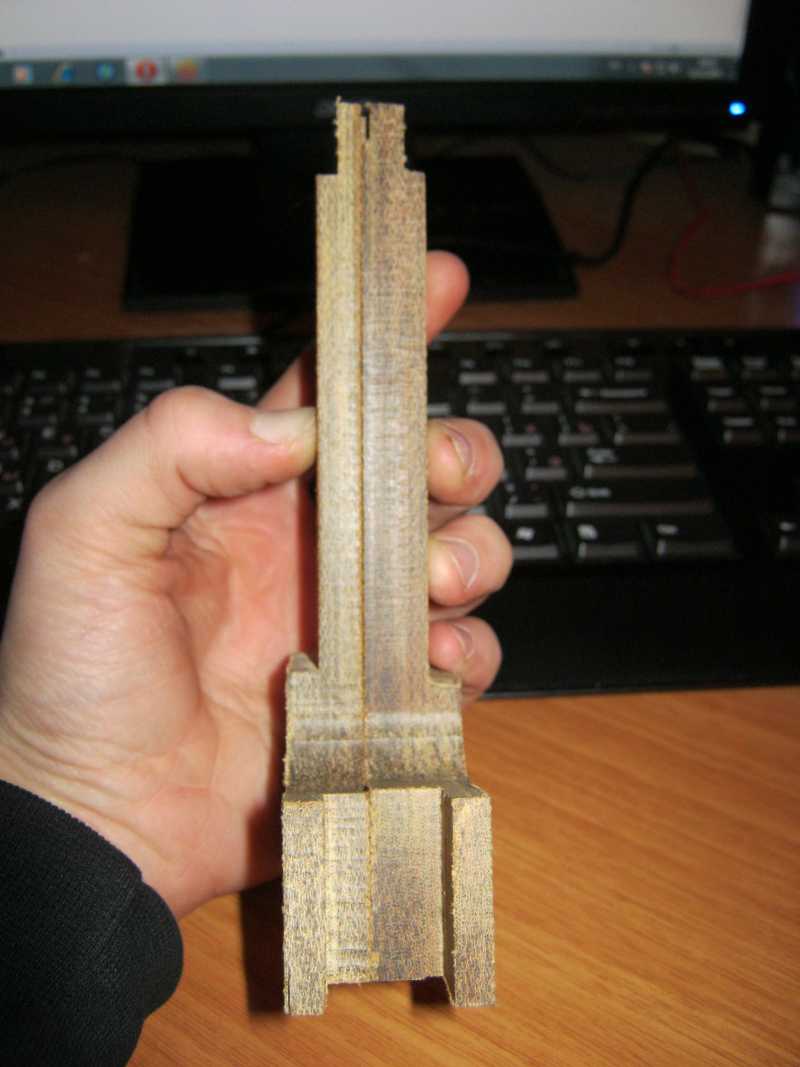

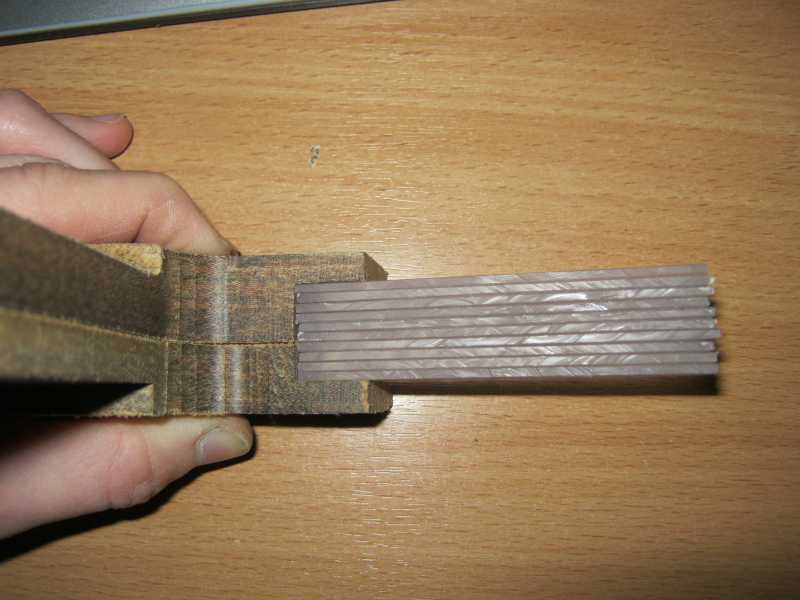

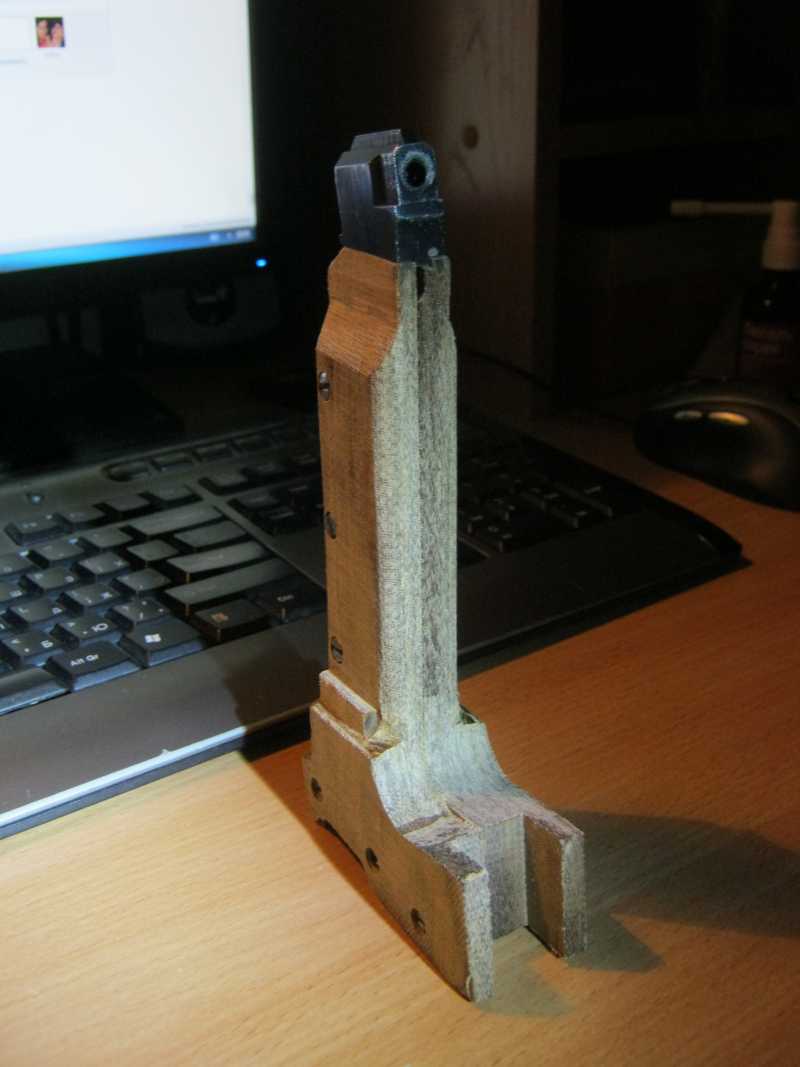

Самое главное изготовлено. А именн две половинки из текстолита на черновую.

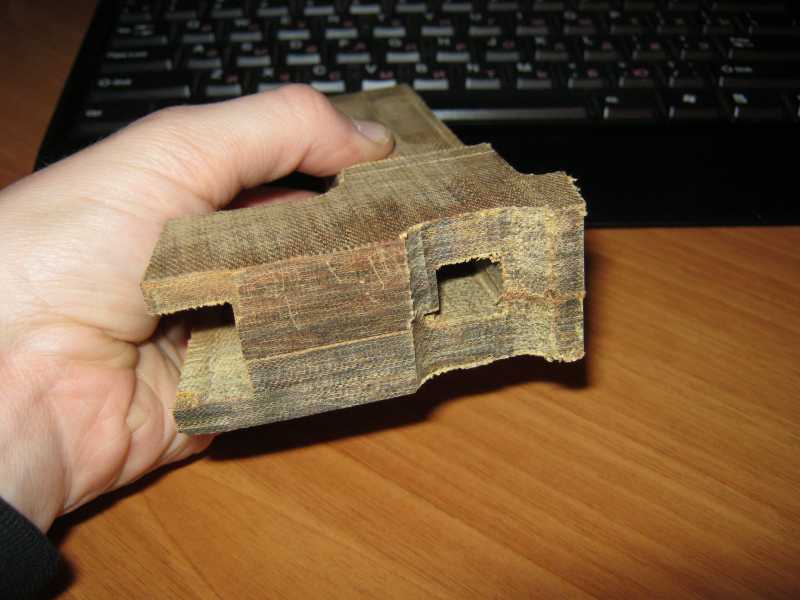

На черновую я решил не заморачиваться со всякими выступами а потом их просто напросто в ручную довести и всё.

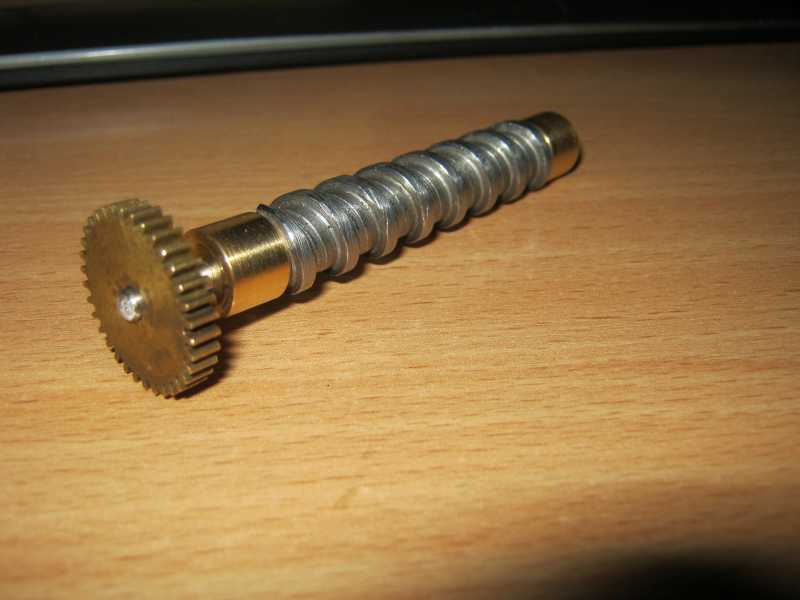

До изготовления половинок мне был выточен на заказ шнек. Он был смой главной и проблемной деталью. Проблемной в плане изготовления.
Втулки скольжения были из бронзы. Потом я их стачил под квадрат. Но это решение было неудачным.

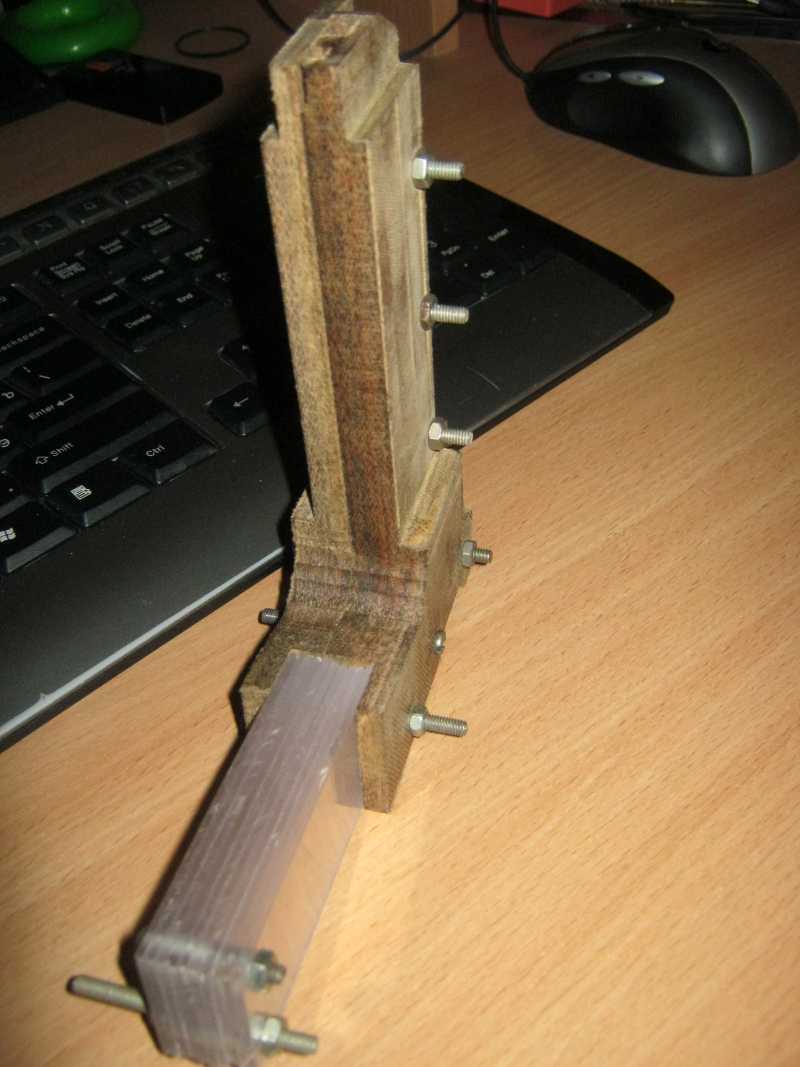

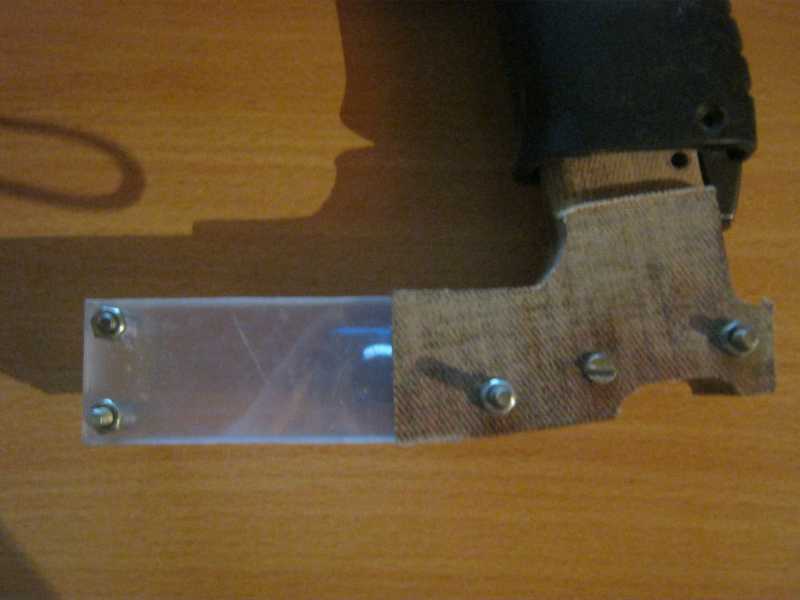

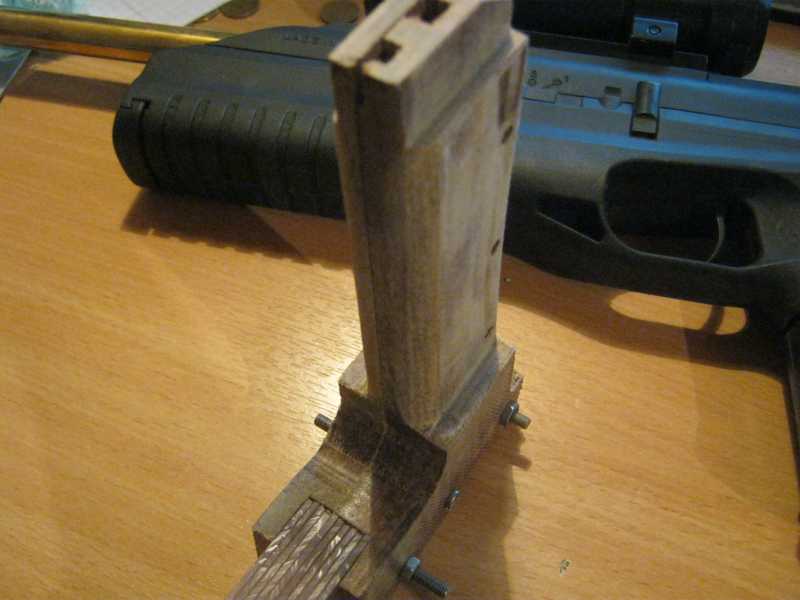

С доступом к фрезерному станку возникли проблемы. Поэтому было решено собирать из листиков поликарбоната. Да и внутрянку я бы не смог отфрезеровать как надо.

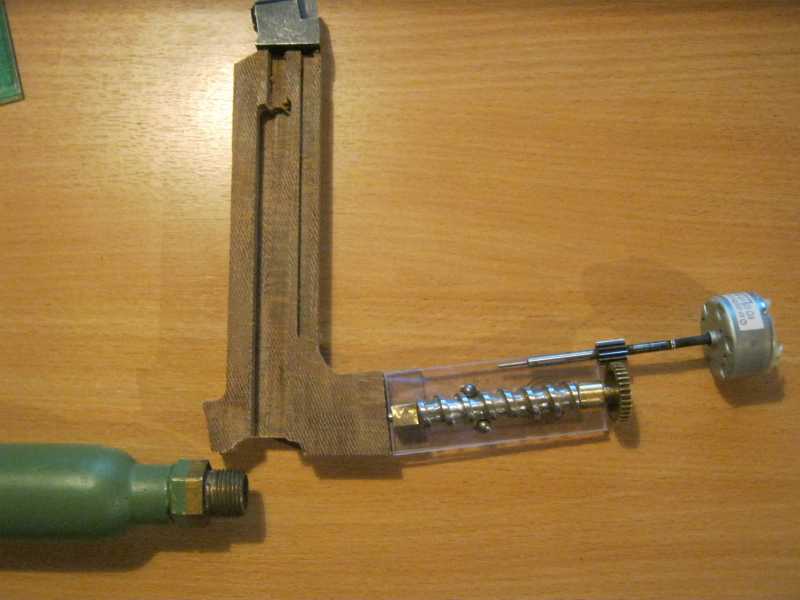

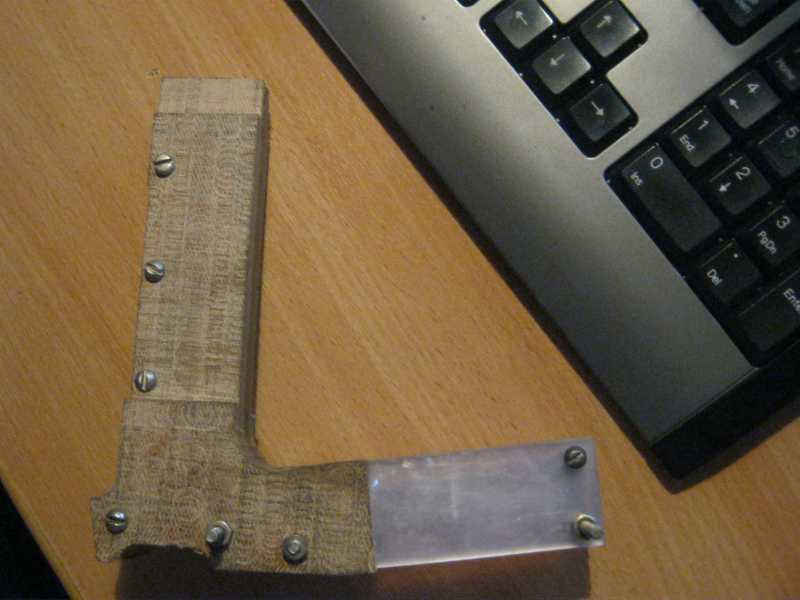

Прикидываю расположение деталей. (Наглядно показываю)
