Кейс для винтовки Crosman-2100B

Опубликовано:
Уважаемые Коллеги! Хочу познакомить Вас с конструкцией кейса для переноски и хранения винтовки Crosman-2100 с оптическим прицелом. Сей девайс родился потому, что под руку мне попался лист строительного пенопласта толщиной 50 мм.

   Кейс для винтовки Crosman-2100B.

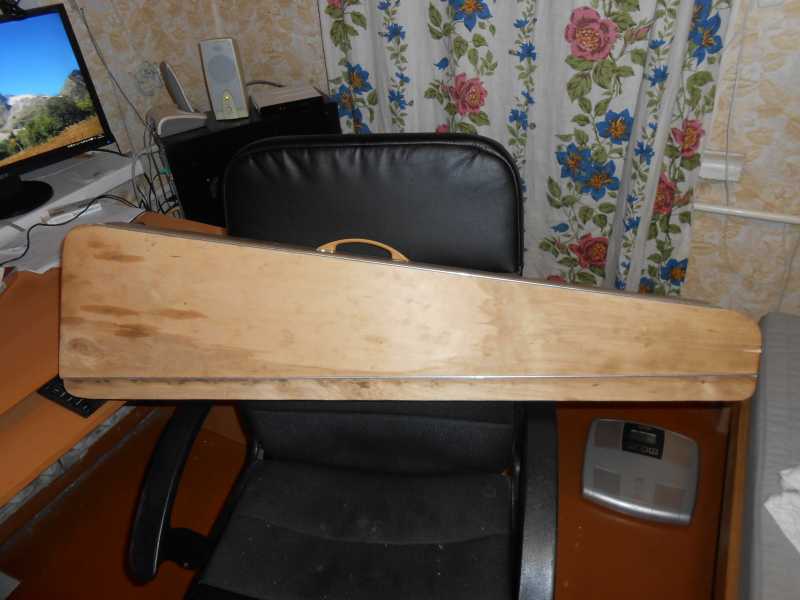

1)Кейс для винтовки Crosman-2100B

Уважаемые Коллеги!  Хочу познакомить Вас с конструкцией кейса для переноски и хранения винтовки Crosman-2100 с оптическим прицелом. Сей девайс родился потому, что под руку мне попался лист строительного пенопласта толщиной 50 мм. Мягкий чехол имеет свои преимущества, но в кейсе можно предусмотреть место для размещения разных полезных вещиц вроде отвертки, коробки с пульками, шприца с маслом, шомпола, сошек, салфетки и прочих нужных атрибутов, которые будут всегда под рукой. Собрался пострелять на выезде - знаешь, что ничего не забыл взять с собой.

В двух словах конструкция представляет собой выкройку контура винтовки с прицелом из цельного (но можно и составного) куска желтого строительного пенопласта. С задней стороны заготовка обклеивается листом влагостойкой 4 мм. фанеры. Внутренняя поверхность оклеивается материалом, который используется, как подложка под ламинат. Для склеивания подойдет клей "Жидкие гвозди" или что-нибудь аналогичное.

Отдельно фрезой по дереву в неиспользуемых местах выбираются  гнезда под коробку (коробки) с пулями, ветошь и любую другую мелочь.

Ручка - обыкновенная мебельная с парой саморезов в комплекте. Соединяется с верхней частью кейса длинными шурупами по дереву через алюминиевый профиль шириной 50 мм., который тоже продается в мебельных магазинах и используется обычно для установки на пороги в дверных проемах.

Особенностью конструкции является съемная крышка из той же фанеры 4 мм. Крышка выполнена в форме клина, который вставляется в соответствующие направляющие рамки на корпусе кейса. Рамки изготовлены из дюралевого уголка с полками 12 мм. Верхние полки уголка имеют каплевидное утолщение и не позволяют выпадать крышке в запертом состоянии. При закрывании кейса крышка вставляется по направляющим и плотно заклинивается в них. Для отпирания достаточно надавить на крышку с узгого торца и сдвинуть назад.

На фотографии хорошо видна также конструкция самодельных сошек с подпружиненными ножками.

Кейс получился достаточно легким ,с учетом, конечно, комариного веса самой винтовки))))).

Ясное дело, что для дождливой погоды хорошо бы сделать водоотталкивающую пропитку и уплотнения крышки, но далее моей фантазии уже не хватило.

Рад буду, если кому либо из Коллег пригодится эта концепция.

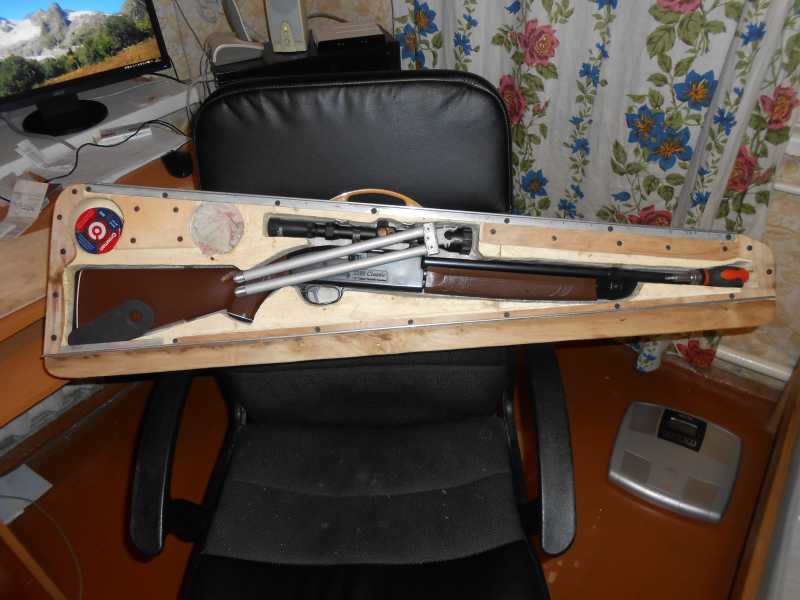

2)Кейс для винтовки Crosman-2100B
