Колхоз-дело добровольное-2

Опубликовано:
Продолжение Колхоз-дело добровольное Приклад ИЖ-61 для меня коротковат, даже выставленный на всю стандартную величину,. Поэтому- По идейным соображениям, заполучив в свои цепкие руки три негодных по прямому применению вала-два от печек копиров-стальной (Canon NP6317)и алюминиевый (Kyocera A3) и вал проявки (селеновый вал, вал фотопереноса-кто как называет) от А3-копира же (тоже алюминиевый). И началось ЛЕГО.

Самодельный приклад на ИЖ-61. Часть 2

Продолжение

Колхоз-дело добровольное

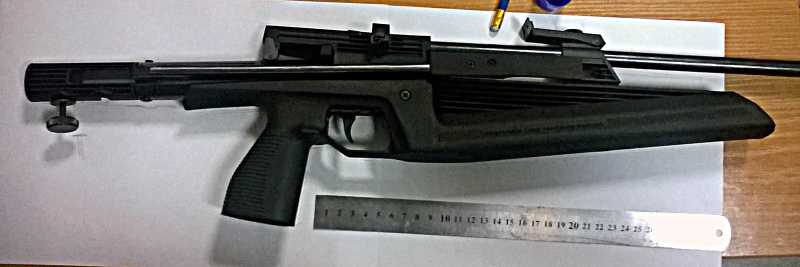

Приклад ИЖ-61 для меня коротковат, даже выставленный на всю стандартную величину,. Поэтому-

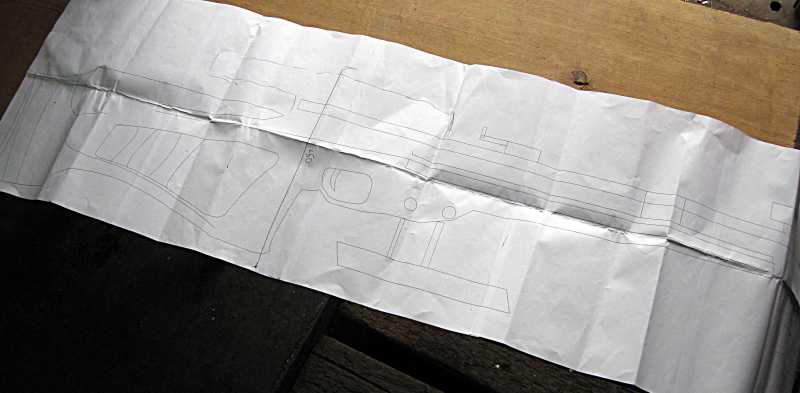

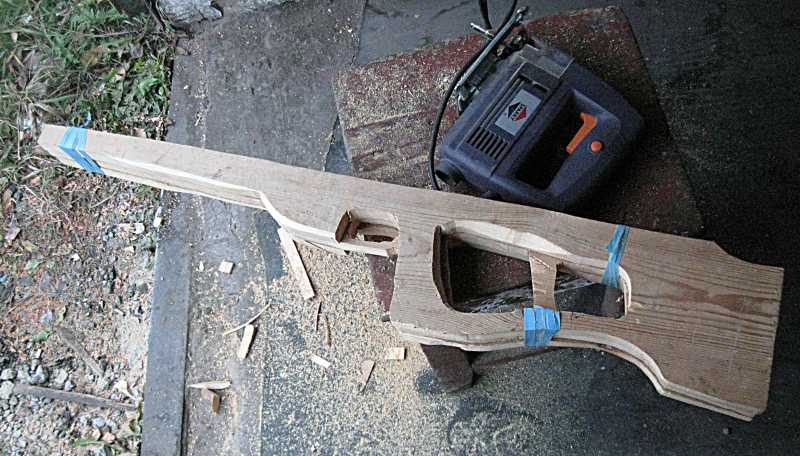

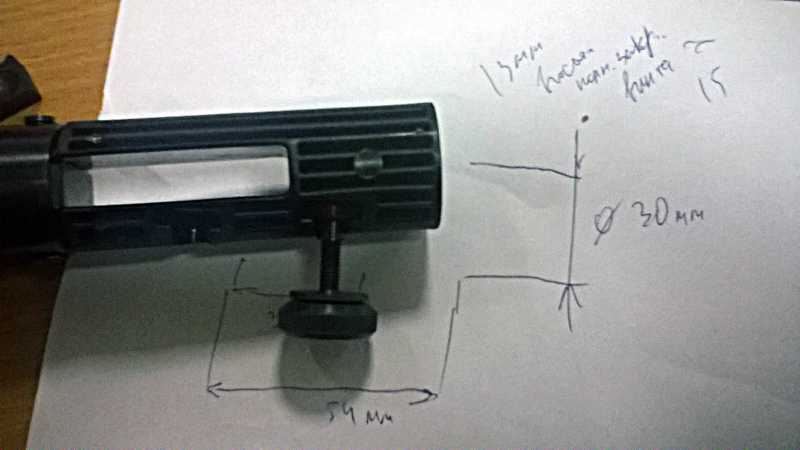

По идейным соображениям, заполучив в свои цепкие руки три негодных по прямому применению вала - два от печек копиров-стальной (Canon NP6317)и алюминиевый (Kyocera A3) и вал проявки (селеновый вал, вал фотопереноса-кто как называет) от А3-копира же (тоже алюминиевый). И началось ЛЕГО. Стоковый приклад долой, склееные листы бумаги, эскизы

1)Колхоз-дело добровольное-2 (самодельный приклад)

2)Колхоз-дело добровольное-2 (самодельный приклад)

Термовал от печки Kyocera изначально пойдет на верхний лонжерон. Сама труба жесткая, но вот чем ее пилить-много фигурных узких вырезов предстоит сделать, лобзик не пойдет, болгарка-слишком грубо.

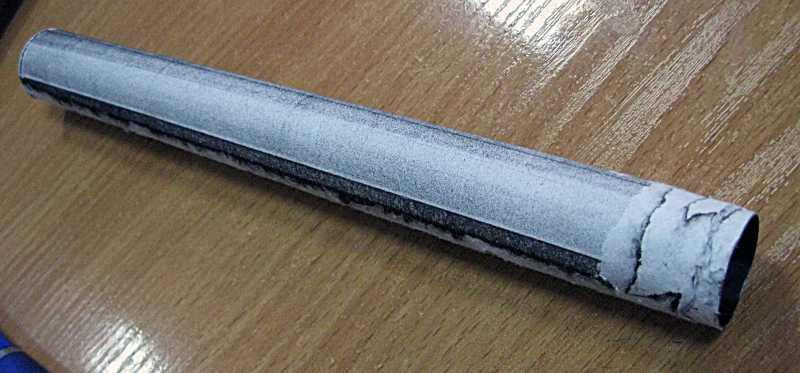

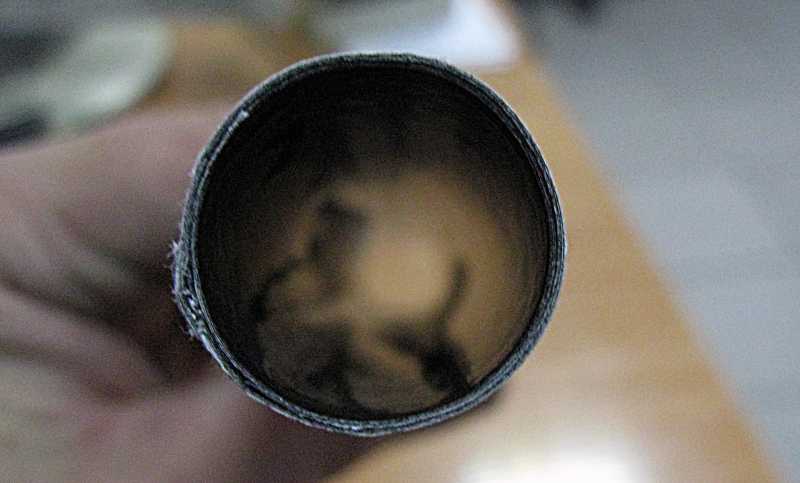

Кстати, недавно пришлось ремонтировать принтер. В нем листки бумаги намотались на стальной вал печки. Никто не заметил, и в течении нескольких недель бумага вминалась, грелась, тонер спекался, сквозь бумагу прожигался тонер на нормальной бумаге. Получилась очень жесткая труба)))

3)Колхоз-дело добровольное-2 (самодельный приклад)

4)Колхоз-дело добровольное-2 (самодельный приклад)

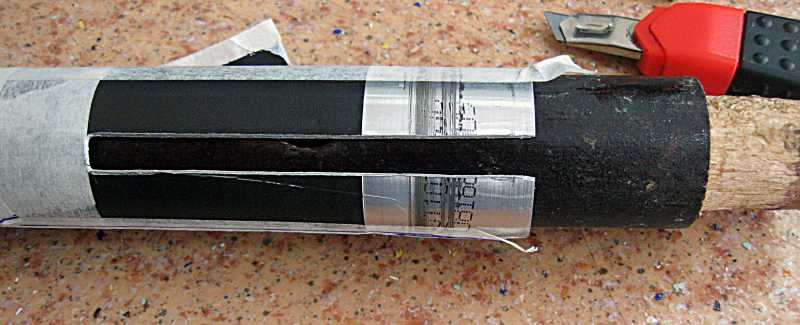

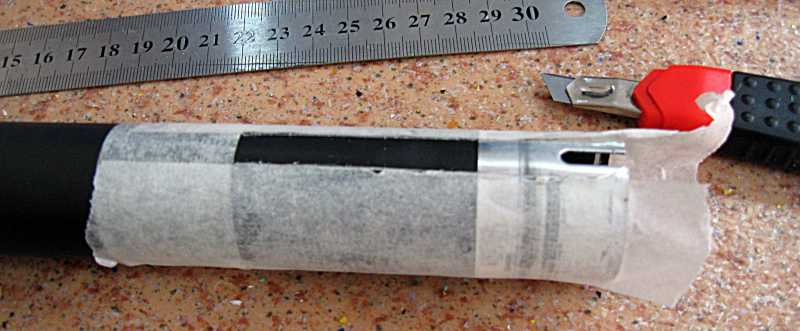

Итак, обмотав алюминиевый вал малярным скотчем, вооружившись стальной линейкой и канцелярским ножом, стал процарапывать в алюминие канавки

5)Колхоз-дело добровольное-2 (самодельный приклад)

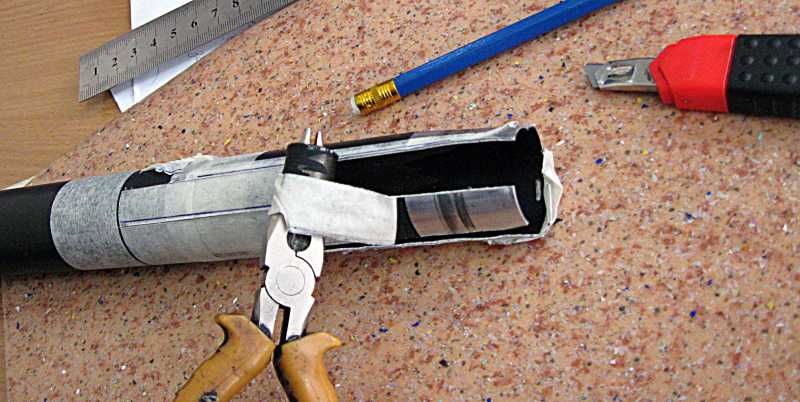

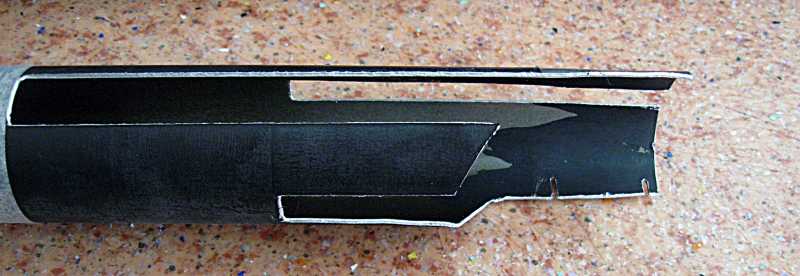

А потом круглогубцами, прорвав канавку с краешка-открываем, как шпроты

6)Колхоз-дело добровольное-2 (самодельный приклад)

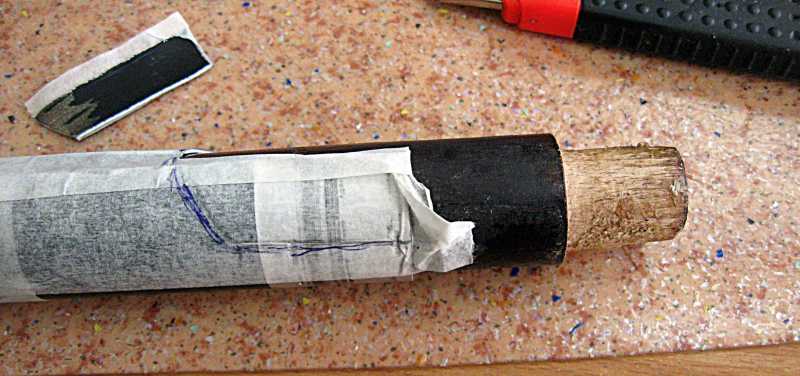

В качестве оправки используем ножку от стула

7)Колхоз-дело добровольное-2 (самодельный приклад)

8)Колхоз-дело добровольное-2 (самодельный приклад)

9)Колхоз-дело добровольное-2 (самодельный приклад)

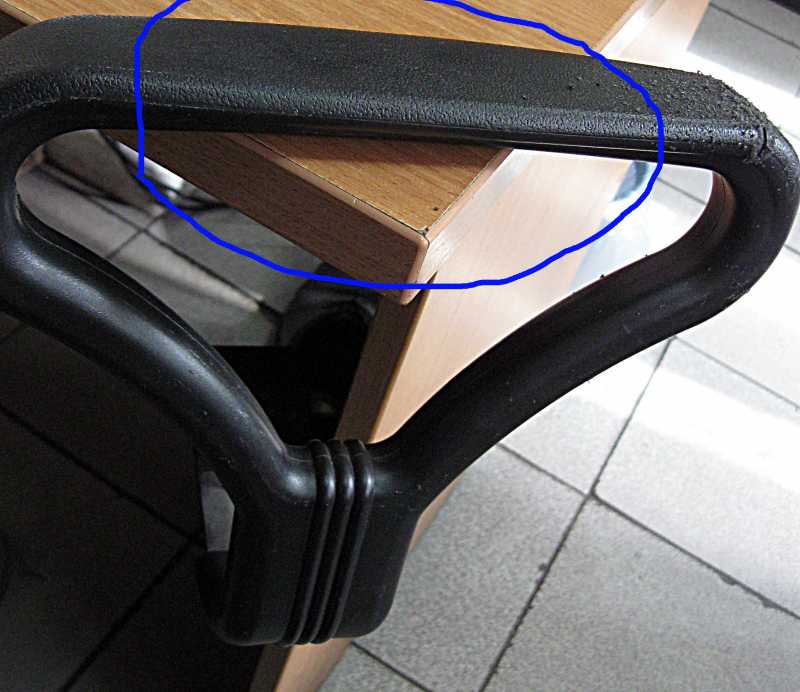

В качестве затыльника изначально виделся кусок от ручки сломанного офисного кресла

10)Колхоз-дело добровольное-2 (самодельный приклад)

11)Колхоз-дело добровольное-2 (самодельный приклад)

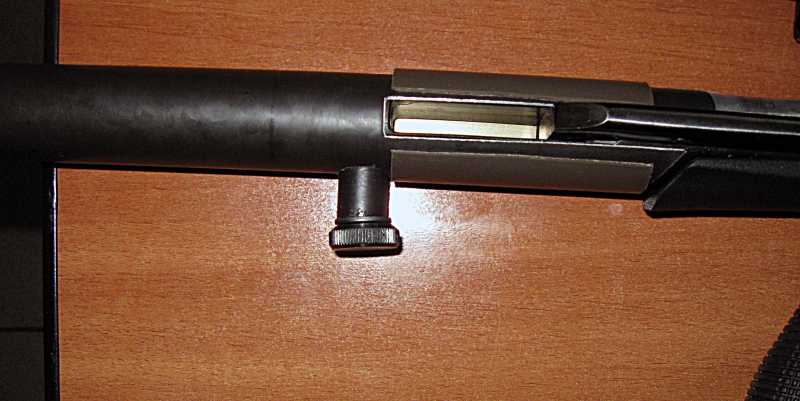

Фиксирующий болт был вкручен через втулку, передняя часть была фиксирована на клею пластиковой трубкой

12)Колхоз-дело добровольное-2 (самодельный приклад)

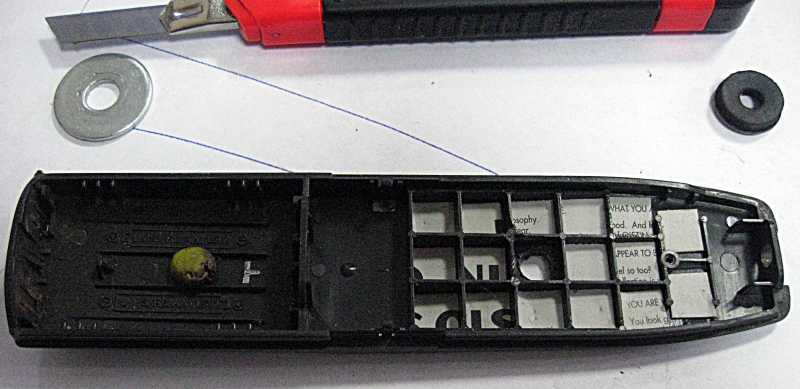

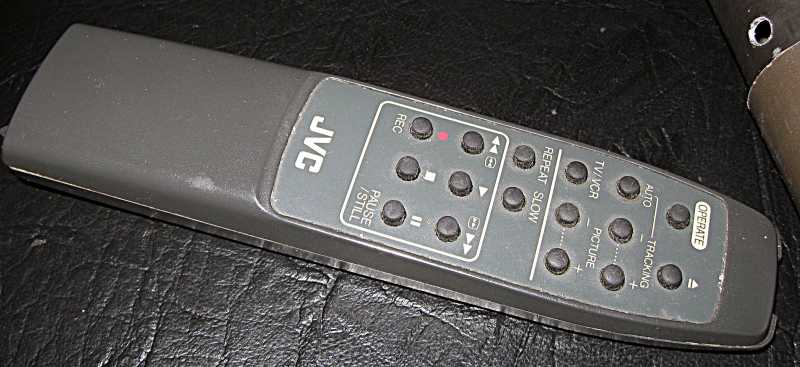

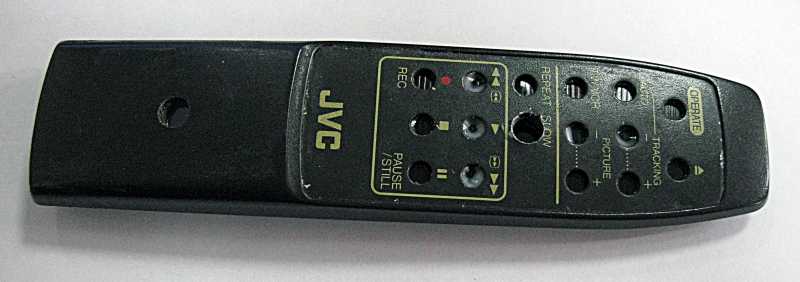

Затыльник приклада из ручки стула был забракован. Неожиданно в качестве затыльника мне увиделся ....пульт от старого видака.

13)Колхоз-дело добровольное-2 (самодельный приклад)

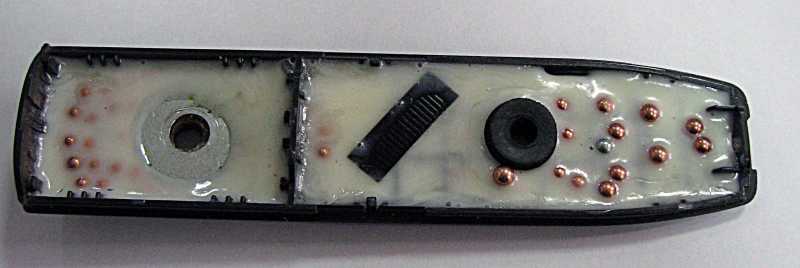

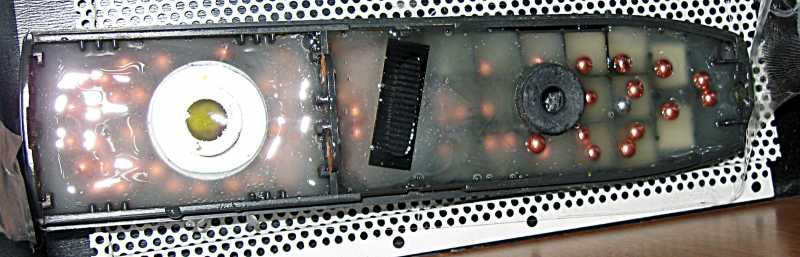

Выколупаны кнопки, просверлены отверстия, залиты эпоксидкой для упрочнения полости, утоплены стреляные шары для утяжеления, вклеены шайбы под крепежные винты

14)Колхоз-дело добровольное-2 (самодельный приклад)

15)Колхоз-дело добровольное-2 (самодельный приклад)

16)Колхоз-дело добровольное-2 (самодельный приклад)

17)Колхоз-дело добровольное-2 (самодельный приклад)

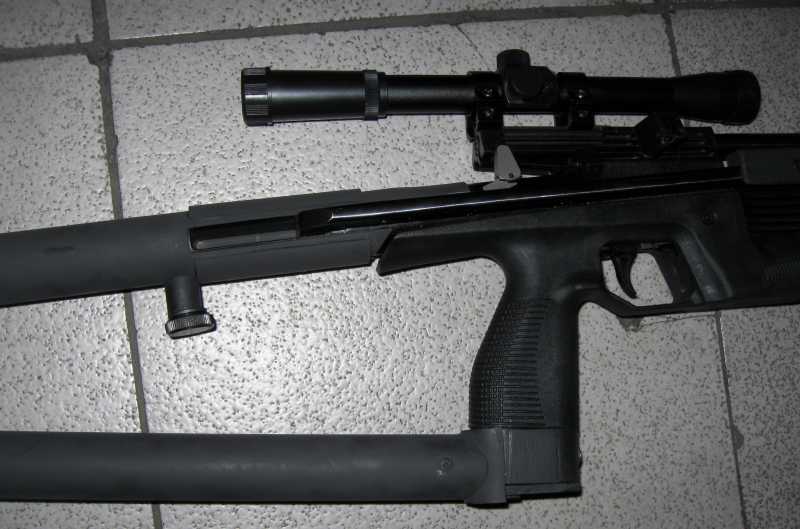

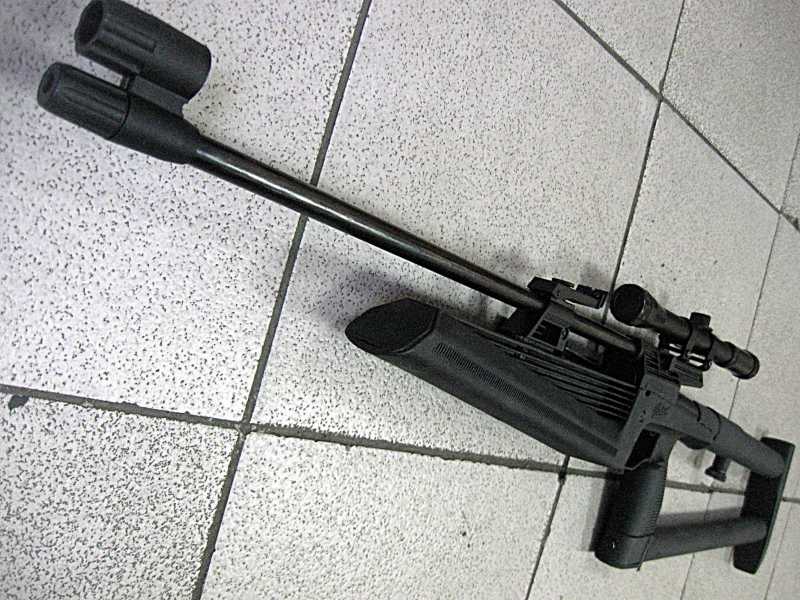

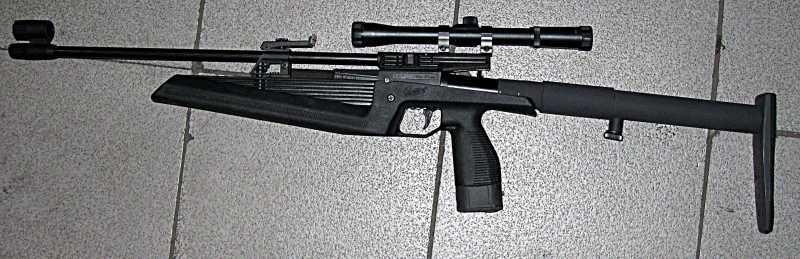

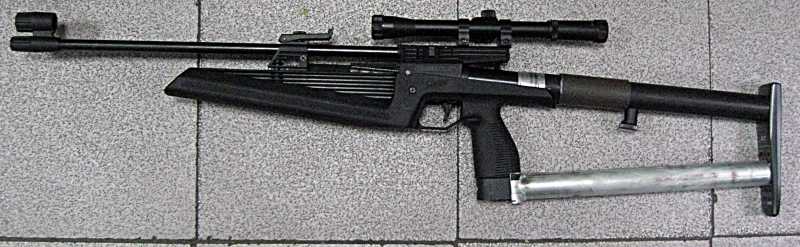

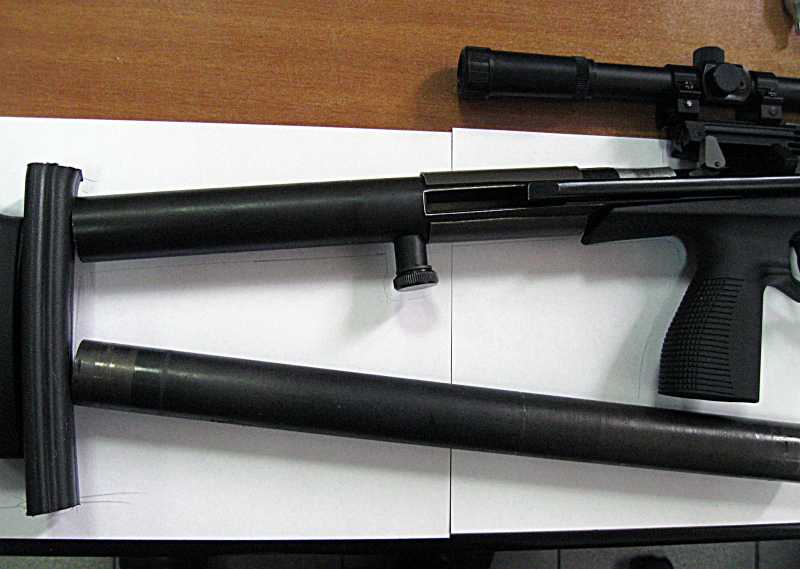

Можно, конечно, оставить и так-приклад стал длиньше, удобнее


18)Колхоз-дело добровольное-2 (самодельный приклад)

Но ведь есть еще алюминиевая труба)))

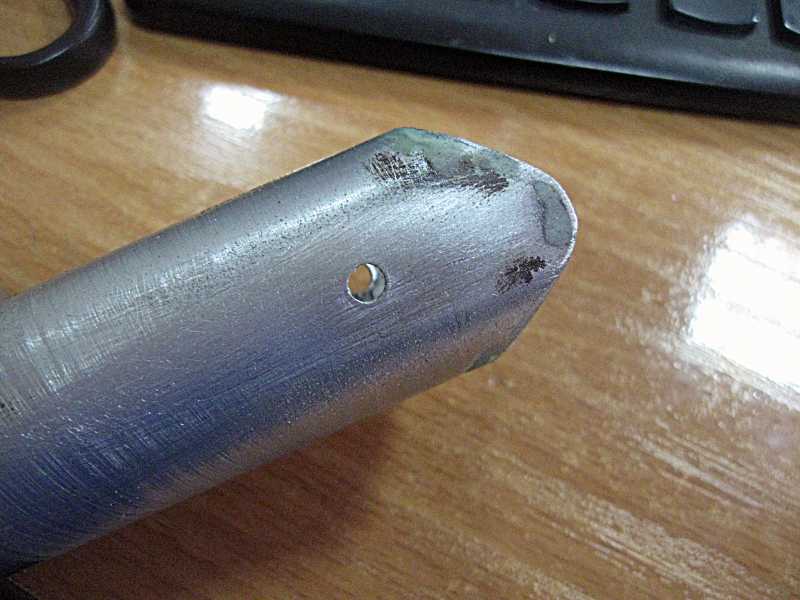

Пилим-сверлим...

19)Колхоз-дело добровольное-2 (самодельный приклад)

20)Колхоз-дело добровольное-2 (самодельный приклад)

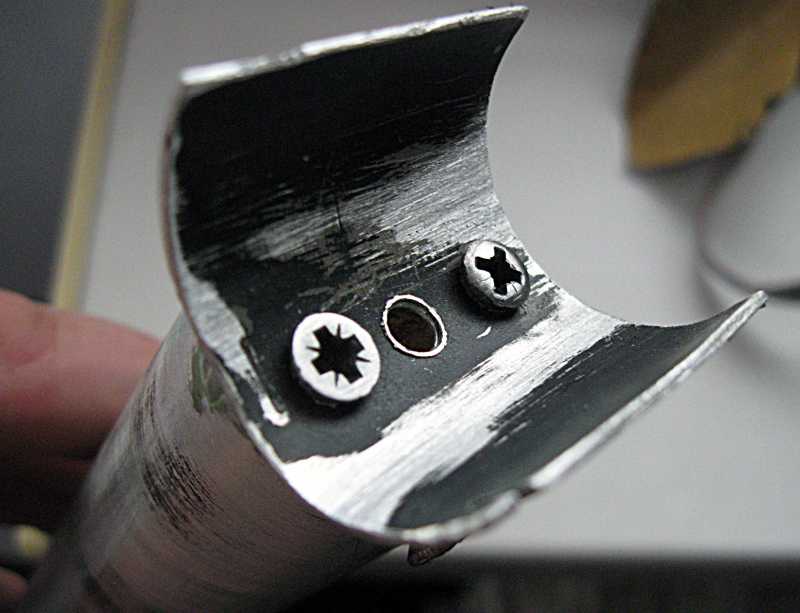

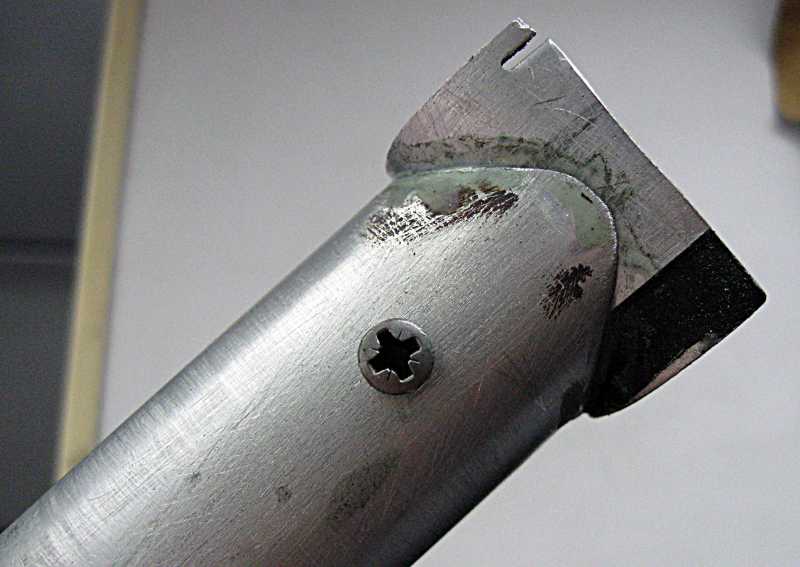

В среднем отверстии нарезана резьба, за ней изнутри вклеена гайка

21)Колхоз-дело добровольное-2 (самодельный приклад)

22)Колхоз-дело добровольное-2 (самодельный приклад)

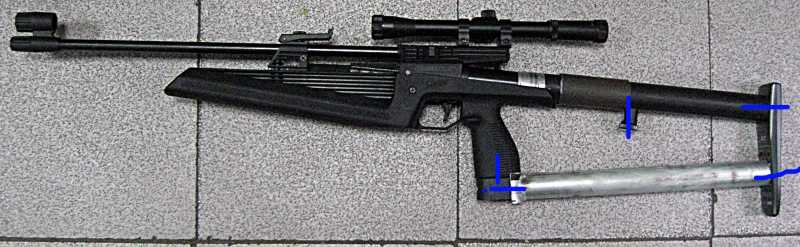

Получилось-в местах, отмеченных синими линиями-болтовые соединения. В рукояти-утопленное, скрытое.

23)Колхоз-дело добровольное-2 (самодельный приклад)

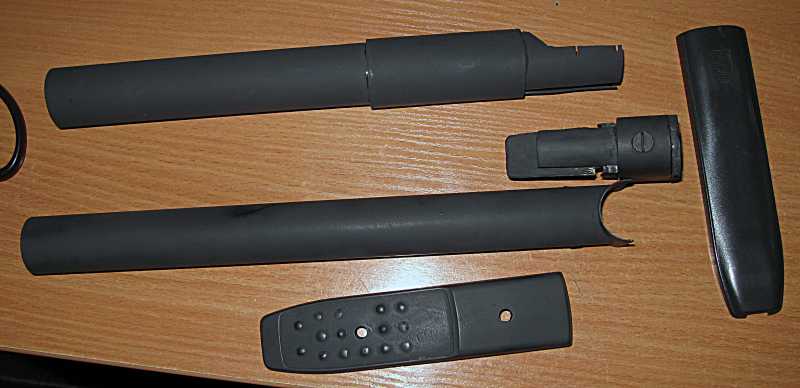

Разобранный комплект

24)Колхоз-дело добровольное-2 (самодельный приклад)

25)Колхоз-дело добровольное-2 (самодельный приклад)

26)Колхоз-дело добровольное-2 (самодельный приклад)

27)Колхоз-дело добровольное-2 (самодельный приклад)

28)Колхоз-дело добровольное-2 (самодельный приклад)

29)Колхоз-дело добровольное-2 (самодельный приклад)

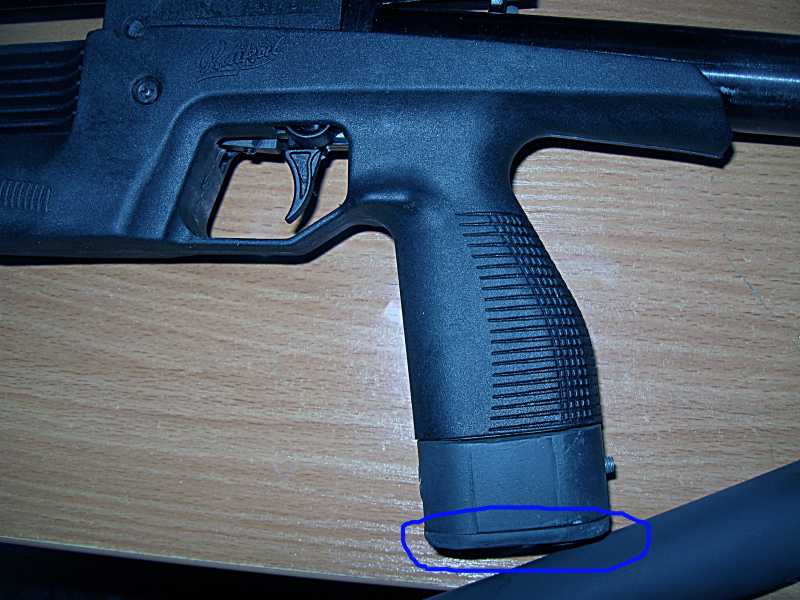

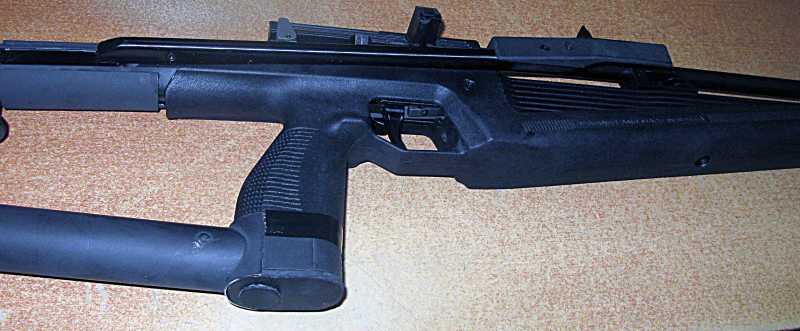

А снизурукояти-многослойная резина. Вставляется и снимается туго-для доступа к болтам.

30)Колхоз-дело добровольное-2 (самодельный приклад)

31)Колхоз-дело добровольное-2 (самодельный приклад)

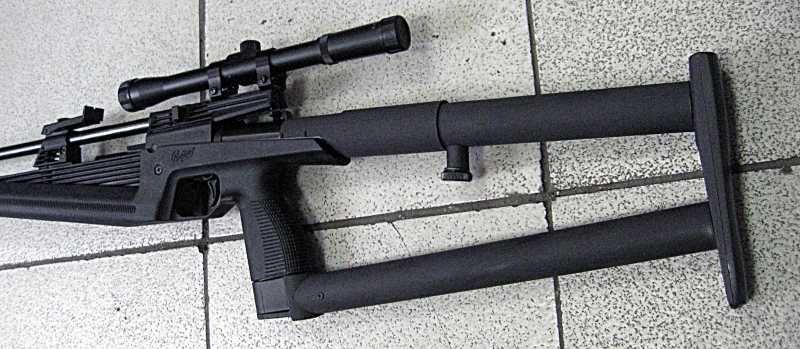

Не стал делать *на века*-вдруг, придется разбирать *до стока*, да и идеи кой-какие (Спасибо Артему) начал воплощать потихоньку

32)Колхоз-дело добровольное-2 (самодельный приклад)

33)Колхоз-дело добровольное-2 (самодельный приклад)
