Легендарный Наган - от огнестрела до пневматики ч.1

Опубликовано:
Сесть за клавиатуру для создания статьи о револьвере Наган меня заставило приобретение его пневматической копии – «Gletcher NGT-F» и естественное желание побольше узнать о его легендарном прототипе.

На пути в Россию

«Тяжело в России без нагана»

Народная пословица

1)Легендарный Наган - от огнестрела до пневматики ч.1

Сесть за клавиатуру для создания статьи о револьвере Наган меня заставило приобретение его пневматической копии – «Gletcher NGT-F» и естественное желание побольше узнать о его легендарном прототипе. Буду рад, если эта статья послужит новогодним подарком тем, кто интересуется историей отечественного огнестрельного оружия и является владельцем пневматической копии этого легендарного револьвера. Тем более, что в наступающем году исполняется 100 лет со дня Октябрьской революции, в событиях которой не последнюю роль сыграл этот револьвер.

2)Легендарный Наган - от огнестрела до пневматики ч.1

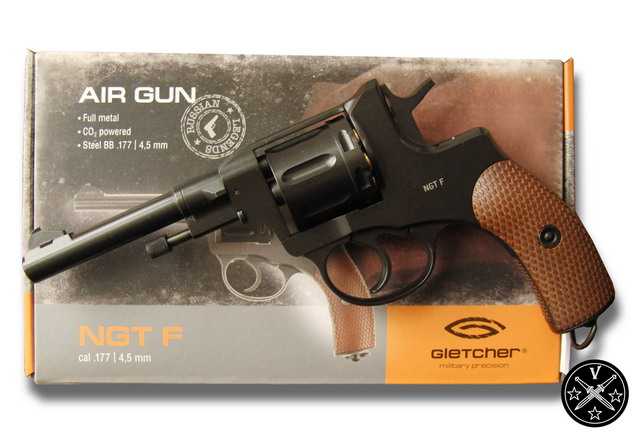

Пневматический револьвер Gletcher NGT-F

Название легендарного револьвера связано с бельгийскими оружейниками Леоном (1833 - 1900) и Эмилем Наган (1830 - 1902). Братья Наганы в 1859 году основали в городе Льеже небольшое оружейное предприятие «Fabrique d’armes Emile et L?on Nagant». Первоначально деятельность фабрики братьев Наганов ограничивалась производством металлических изделий и различного промышленного оборудования. В дальнейшем на предприятии перешли к ремонту оружия, а в последствии и к производству оружия собственной конструкции. При этом основные работы по конструированию оружия проводились младшим из братьев – Леоном. Старший, Эмиль в свою очередь больше тяготел к коммерческой деятельности.

3)Легендарный Наган - от огнестрела до пневматики ч.1

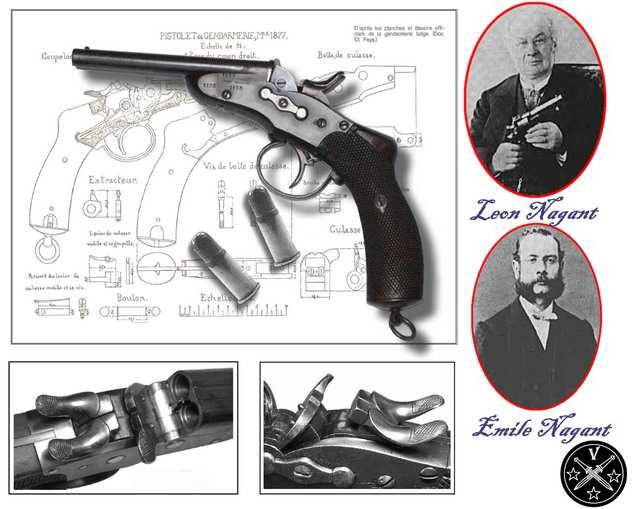

Жандармский (полицейский) пистолет Наган, модель 1877 года

Первым ручным огнестрельным оружием, созданным братьями Наган был двуствольный пистолет 1877 года. Он предназначался для вооружения бельгийской жандармерии и был первым пистолетом в Бельгии, который использовал патрон с металлической гильзой.

4)Легендарный Наган - от огнестрела до пневматики ч.1

Револьвер Наган, модель 1878/86

Первым револьвером, сконструированным братьями была «модель 1878 года» калибра 9,4 мм. Так совпало, что именно в это время возникла необходимость в срочной замене, стоявшего на вооружении в бельгийской армии неудачного револьвера калибра 10,4 мм  конструкции Шамело-Дельвиня. В качестве его замены и был выбран 6-ти зарядный револьвер Наган, который по своим характеристикам выгодно отличался от конкурентов. Револьвер имел ударно-спусковой механизм (УСМ) двойного действия (стрельба самовзводом или с предварительным ручным взводом курка). В нем была реализована оригинальная система поочередной экстракции гильз шомполом-толкателем, убирающимся в внутрь оси барабана, и откидывающейся вбок заслонкой барабана. Эта конструкция на многие годы стало визитной карточкой револьверов фирмы братьев Наган.

В 1986 году конструкция револьвера подверглась модернизации (облегчение рамы, усовершенствование УСМ и др.), которая позволила не только улучшить его характеристики, но и упростить производство. Револьвер вошел в историю как револьвер Наган модели 1878/1986 года. Эта модель с различными изменениями стояла на вооружении целого ряда стран. В самой Бельгии револьвер модели 1878/1986 использовался вплоть до 1940 г.

5)Легендарный Наган - от огнестрела до пневматики ч.1

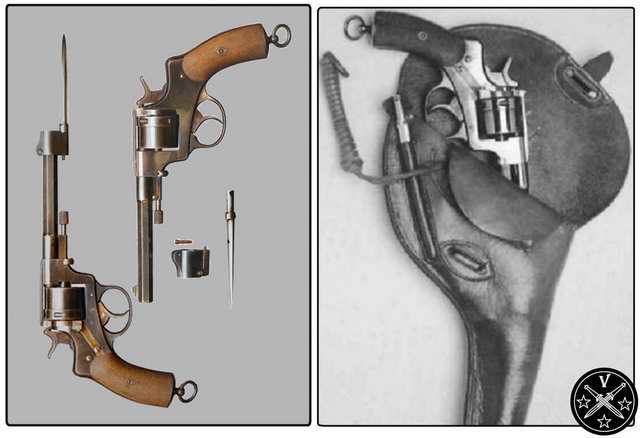

«Nagant M 1884 Luxemburg Gendarme»

Пожалуй, наиболее интересной была модификация этого револьвера принятая на вооружение жандармерии Люксембурга - «Nagant M 1884 Luxemburg Gendarme». В соответствии с техническим заданием этот револьвер был оснащен небольшим съемным игольчатым штыком. Штык крепился на ствол револьвера в области мушки с помощью переходника. В снятом положении он вкладывался в специальное отделение кобуры.

Долгое время братьям Наган не удавалось преодолеть известный недостаток револьверов – прорыв пороховых газов на стыке ствола и барабана. Эта проблема была решена бельгийским оружейником Генри Пипером (1840 - 1898). Им в 1886 году была запатентована конструкция револьвера в которой полностью предотвращался прорыв пороховых газов.

6)Легендарный Наган - от огнестрела до пневматики ч.1

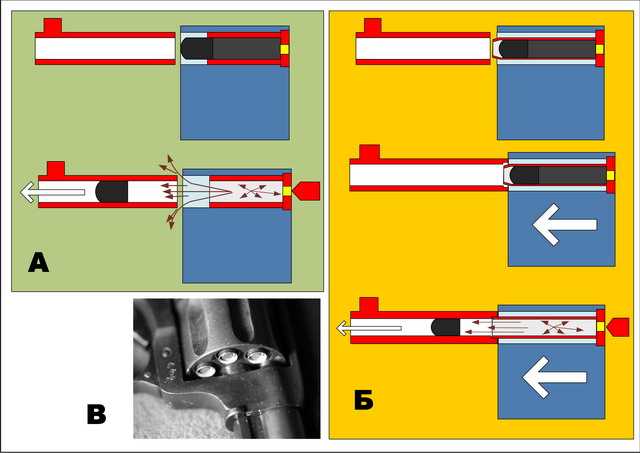

А – классическая револьверная схема; Б - система обтюрации пороховых газов Г. Пипера; И – барабан с патронами револьвера со схемой обтюрации Пипера

Особенностью конструкции Пипера являлся подвижный барабан, который перед выстрелом «наезжал» на казенную часть ствола револьвера, а также специальный патрон. В этом патроне пуля была полностью утоплена в гильзу, конец гильзы несколько выступал из барабана. Перед выстрелом барабан вводил гильзу в ствол, а при последующем выстреле пороховые газы «раздували» гильзу и прижимали ее края к стволу. При этом полностью предотвращается прорыв пороховых газов между барабаном и стволом.

Помимо возрастания скорости вылета пули из-за отсутствия прорыва газов такая конструкция обеспечивало автоматическую центровку камор патронов относительно казенной части ствола.

7)Легендарный Наган - от огнестрела до пневматики ч.1

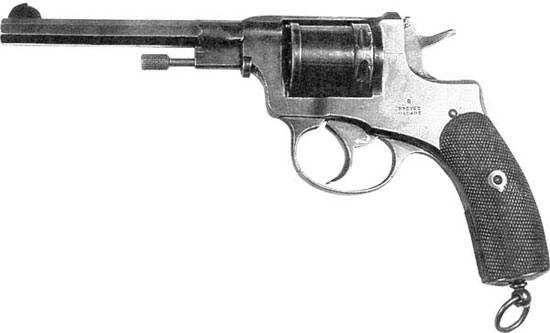

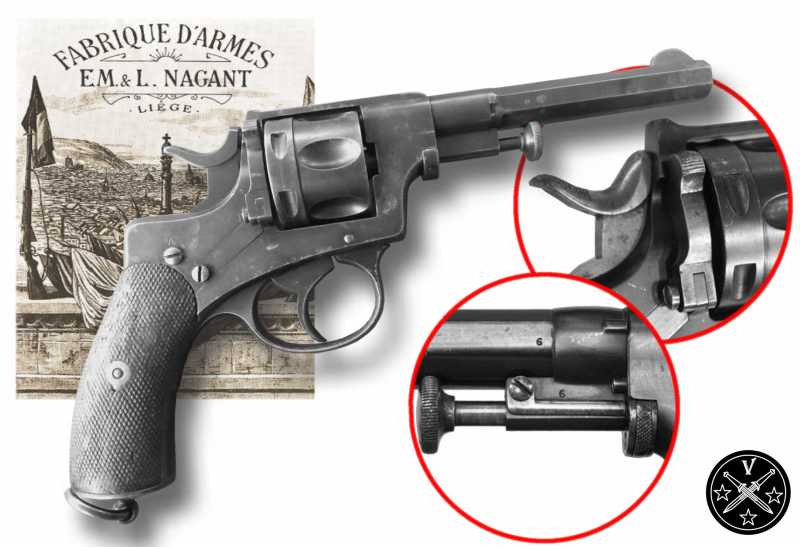

Револьвер Наган образца 1892 года

Действие патента Пипера было ограничено 5 годами и не было продлено, что дало возможность братьям Наган использовать его систему обтюрации пороховых газов в своем револьвере модели 1892 года, который является прародителем легендарного русского Нагана.

Примечание: Возможно, причиной такого отношения к своему патенту со стороны Генри Пипера было то, что ко времени завершения действия контракта он усовершенствовал систему обтюрации и кроме этого начал работать над совершенно новой системой, в которой сдвигался не барабан, а патрон.

Появление Нагана в России связано с принятием на вооружение новой 3-х линейной винтовки и заменой стоящего на вооружении 4,2 линейного револьвера системы Смит-Вессона новым револьвером 3-х линейного калибра.

Итак, сразу же после принятия на вооружение винтовки Мосина в 1891 военный министр России П.С. Ванновский приказывает Главному артиллерийскому управлению начать работы по замене стоящего на вооружении с 1871 года 4,2 линейного револьвера Смит-Вессона.

К этому времени Эмиль Наган имел опыт финансовых отношений с военным ведомством Российской империи и обзавелся нужными связями среди его чиновников.

8)Легендарный Наган - от огнестрела до пневматики ч.1

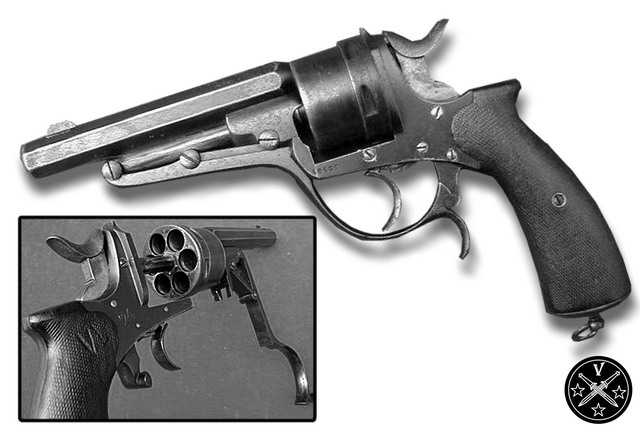

Револьвер системы Галан производства братьев Наган

Начало этим отношениям было положено в конце 1860-х гг. во время замены стоящих на вооружении русского флота капсульных револьверов Кольта новым револьвером. В результате изучения имеющихся на оружейном рынке револьверов и их сравнительных испытаний в качестве револьвера для флота был выбран один из самых совершенных образцов того времени – револьвер конструкции Чарльза Франсуа Галана c патронами центрального боя. После устранения недостатков, выявленных в ходе испытаний, и принятия его на вооружение как «абордажный пистолет-револьвер образца 1870 г.» были размещены заказы на его производство на бельгийских оружейных предприятиях. В том числе за период с 1876 по 1879 гг. около 6 тыс. револьверов были изготовлены на фабрике братьев Наган.

Следует отметить, что результаты проверки партии револьверов, изготовленных на предприятии братьев Наган, не соответствовали сертификату, выданному директором Департамента таможенных сборов Минфина  А.Н. Качаловым, в котором отмечалось, что «2000 штук револьверов …полностью соответствуют условиям контракта, сделаны из лучших материалов, имеют отличное качественное исполнение, взаимозаменяемость деталей полная, револьверы, как правило, имеют все необходимые свойства хорошего военного оружия». Проверка последней партии из 195 револьверов выявила низкое качество их изготовления, а 24 револьвера были возвращены производителю как явный брак.

С 1883 года в России начинаются работы, направленные на внедрение в армию магазинной винтовки для замены устаревшей 4,2 линейной винтовки Бердана. В 1889 году братья Наган представили на конкурс свой вариант винтовки, магазин которой снаряжался из обоймы. По результатам испытаний отечественных и зарубежных винтовок, представленных на конкурс, основная борьба развернулась между винтовками братьев Наган и винтовкой Сергея Ивановича Мосина. Справедливости ради следует отметить, что в ходе конкурса и полевых испытаний чаша весов склонялась в пользу бельгийской винтовки. Но, в конце концов, выбор был сделан в пользу более простой и надежной отечественной конструкции Мосина. Винтовка была прията на вооружение как «3-линейная пехотная винтовка образца 1891 года».

Поскольку в винтовке Мосина был использован ряд конструктивных решений братьев Наган (подающий механизм на дверце магазина, способ наполнения магазина патронами из обоймы, сама обойма, пазы для обоймы в ствольной коробке) винтовка не получила имя Мосина (за рубежом она известна как винтовка Нагана-Мосина), а бельгийские фабриканты получили немалые отступные в сумме 200 тыс. рублей. Сам же изобретатель винтовки получил премию лишь в 30 тыс. рублей. Многие усматривают в таком финансовом раскладе мздоимство военных чиновников.

Как было отмечено выше, сразу после принятия на вооружение новой винтовки начинаются работы и по замене стоящего на вооружение 4,2 линейного револьвера новым револьвером 3-х линейного (7,62 мм) калибра. Это объяснялось экономией в производстве за счет возможности использования отбракованных винтовочных стволов для изготовления стволов револьвера.

Будучи в курсе происходящих в военном ведомстве России событий, Эмиль Наган (младший брат Леон в результате развивающейся слепоты постепенно отходит от дел фирмы) в 1892 году представляет на рассмотрение свой вариант револьвера на основе новой модели 1892 года, перестволенной на 3-х линейный калибр. При этом ствол револьвера был изготовлен из обрезка ствола винтовки Мосина.

Его конкурентом выступает револьвер Генри Пипера. Того самого изобретателя системы обтюрации пороховых газов, которая была использована в револьвере братьев Наган.

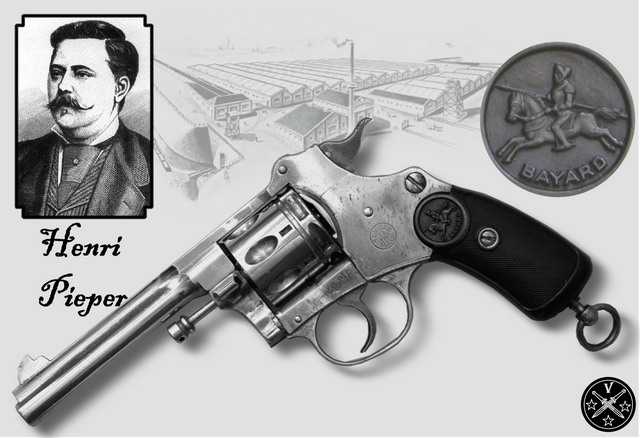

Генри Пипер (1840 – 1898) являлся владельцем одного из крупнейших оружейных предприятий Бельгии – «Anciens Etablissements Pieper», основанного в 1866 году. Охотничьи ружья Пипера под торговой маркой «Байярд» были хорошо известны в России. Кроме этого на его предприятии выпускалось и несколько моделей револьверов с обтюрацией пороховых газов (модели 1886, 1889 и 1890 гг.).

9)Легендарный Наган - от огнестрела до пневматики ч.1

Револьвер Генри Питера образца 1889 года, перестволенный на 3-х линейный патрон

Пипер представляет на рассмотрение военного ведомства свой револьвер модели 1889 года, с усовершенствованной системой обтюрации и перестволенный на 3-х линейный калибр. Револьвер имел УСМ двойного действия и обеспечивал одновременную экстракцию гильз из барабана, который откидывался в левую сторону.

Какие-либо результаты сравнительных испытаний револьверов Пипера и Нагана обнаружить не удалось. Однако известно, что выбор был сделан в пользу револьвера Нагана из-за того, что револьвер его конкурента имел больший вес (на 200 грамм), более сложную конструкцию и одновременную экстракция стреляных гильз, что, по мнению чиновников, приводит к излишней трате патронов.

Для устранения выявленных у револьвера недостатков было принято решение о закупке 25 револьверов у братьев Наган для проведения дальнейших испытаний перед принятием его на вооружение. Однако Эмиль Наган, вдохновленный общениями с чиновниками, перегнул палку – он запросил за свой патент 75 тыс. рублей. Результатом этого явился отказ от заказа револьверов у Нагана и объявление конкурса на лучший 3-х линейный револьвер.

10)Легендарный Наган - от огнестрела до пневматики ч.1

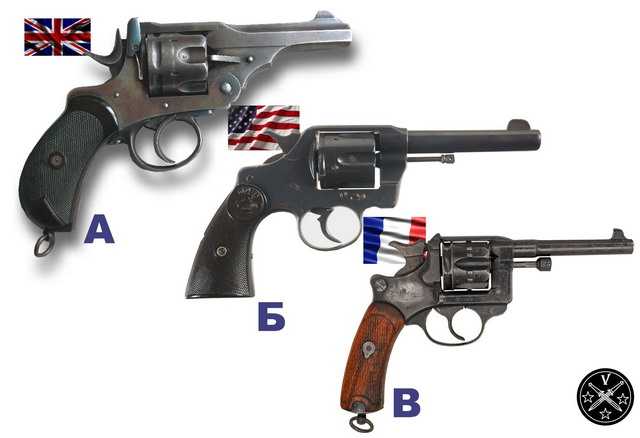

А – Webley, Mk I; Б - Colt, «New Army», модель 1892г.; В - Lebel, модель 1892.

Однако конкурсные требования к новому револьверу фактически являлись описанием «отвергнутого» револьвера Наган. В том числе и требование о последовательном снаряжении патронами и такого же последовательного извлечения стреляных гильз. В результате от конкурса сразу отсекались возможные конкуренты в лице самых перспективных образцов револьверов того времени с одновременной экстракцией гильз – английский «Веблей Mk I», американский Кольт «New Army» и французский «Лебель мод. 1892 г».

Премия победителя конкурса должна была составить 25 тыс. рублей (20 тыс. – за сам револьвер и 5 тыс. – за патроны к нему). За Россией оставалось право на производство револьвера – победитель «отдавал своё изобретение в полную собственность русского правительства, которое получало право изготавливать его как у себя в стране, так и за границей, без какой-либо приплаты изобретателю». В тоже время за автором конструкции сохранялось право изготовления самого револьвера и патронов к нему на внутреннем и зарубежном оружейном рынке.

Первым на конкурс в 1893 году естественно был представлен Наган. Однако конструкция его была сыровата. Пока Эмиль пытался устранить выявленные недостатки (заедание барабана при стрельбе и заклинивание при заряжании) – его ждал неприятный сюрприз. Неугомонный Г. Пипер (он еще не понял, что результаты конкурса были предрешены еще до его начала) представляет на конкурс инновационную модель револьвера, как сейчас сказали бы «концепт перспективного револьвера».

11)Легендарный Наган - от огнестрела до пневматики ч.1

Револьвер Гарсия Рейнозо - Пипера

Генри Пиперу удалось на основе конструкции аргентинца Гарсии Рейнозо создать оружие, которое было лишено традиционных недостатков револьверов. Как выглядел представленный на конкурс револьвер точно не известно. Выше приведена редкая фотография револьвера конструкции Гарсия Рейнозо, которая выпускалась на предприятии Пипера.

Во первых, в револьвере была использована система обтюрации пороховых газов по патенту компании Смит-Вессона – продвижением перед выстрелом к стволу не всего барабана, а лишь очередного патрона. Во вторых в револьвере использовалась автоматическая экстракция гильз, начиная со второго выстрела.

И самой главное - револьвер был 10-и зарядным при 5-и зарядном магазине. С правой стороны рамки был расположен специальный приемник на 5 патронов, снаряжаемый из обоймы. При пятикратном нажатии на спусковой крючок патроны из него вводились в каморы барабана (курок при этом оставался неподвижным). После этого очередные 5 патронов вставлялись в приемник. После 5-ти выстрелов и опустошения камор барабана процесс повторялся заново. То есть револьвер был доряжаемым.

Однако, как и всякое новое оружие, этот перспективный револьвер нуждался в доводке. Кроме этого конструктивные особенности этого технического решения потребовали уменьшения длины барабана и соответственно длины патронов. Наряду с неудовлетворительным качеством патронов это привело к снижению мощности револьвера: при испытаниях на 35 шагах выстрелом из Нагана пробивалось 5 дюймовых сосновых досок, из штатного Смит-Вессона – 3, а из револьвера Пипера – только 1.

Помимо этого при экстракции стреляная гильза патрона вылетало назад в лицо стрелку.

Все это привело к тому, что конструкция Пипера было признана остроумной, но конструктивно сложной и не надежной и была снята с конкурса.

12)Легендарный Наган - от огнестрела до пневматики ч.1

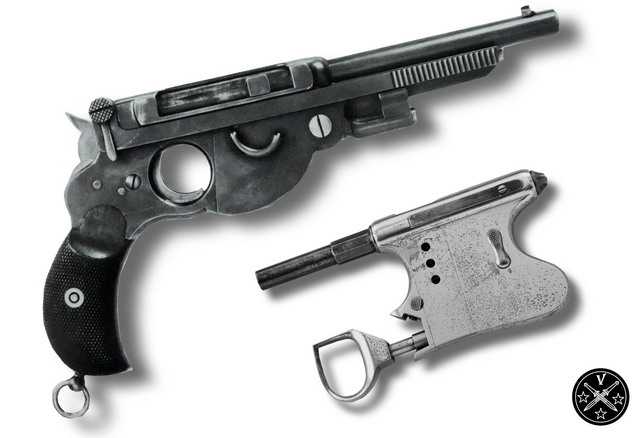

Пистолеты  Бергмана №1, 1894 г. (вверху) и Трубицио «Pistola lampo» (Молния)

Помимо этого в конкурсе также рассматривались и другие револьверы, которые не могли составить существенной конкуренции изделию братьев Наган. Это были облегченные переделки штатного Смит-Весснона на 3-х линейный патрон А.В. Куна (начальник Тульского оружейного завода), А.П. Залюбовского (начальник мастерской Сестрорецкого завода) и американца Уайнена, а также шестиствольного (!) револьвера С.И. Мосина. Кроме этого в 1893-1895 гг. были рассмотрены и совершенно разные по назначению и конструкции пистолеты Бергмана №1 и Трубицио «Молния». Каким образом они попали на конкурс остается загадкой.

В конечном итоге лучшим был признан револьвер Наган. Последующие испытаний на полигонах военно-учебных заведений (Офицерская стрелковая школа в Ораниенбауме и Офицерская кавалерийская школа в Санкт-Петербурге) показали необходимость наличия на новом револьвере самовзводной стрельбы. В результате конкурсной комиссией было принято компромиссное решение – рекомендовать производство револьвера в двух вариантах – «солдатском» (стрельба с предварительным взводом) и «офицерском» (с УСМ двойного действия).

В процессе проведения конкурса конструкция револьвера подверглась некоторым изменениям (увеличена прорезь целика, выборка с правой стороны рамки для вкладывания патрона в барабан и сам барабан, для снижения веса на поверхности барабана появились выемки, поменялась форма мушки, уменьшилась длина ствола, шомпола и рукояти и др.).

Указ о принятие на вооружение «3-линейного револьвера системы Наган обр. 1895 г.» в солдатской и офицерской версии был подписан Николаем II 13 мая 1895 года. Официально принятие на вооружение нового револьвера было оформлено приказом военного министра № 186 в июне следующего года.

Основные характеристики револьвера Наган, образца 1895 года:

  • калибр – 7,62;
  • длина ствола – 114 мм;
  • начальная скорость пули – 272 м/с;
  • прицельная дальность стрельбы – 50 м;
  • емкость барабана – 7 патронов;
  • боевая скорострельность – 14 … 21 выстрелов в минуту;
  • длина револьвера – 236 мм;
  • вес не снаряженного револьвера – 750 грамм;
  • вес снаряженного револьвера – 837 грамм.

13)Легендарный Наган - от огнестрела до пневматики ч.1

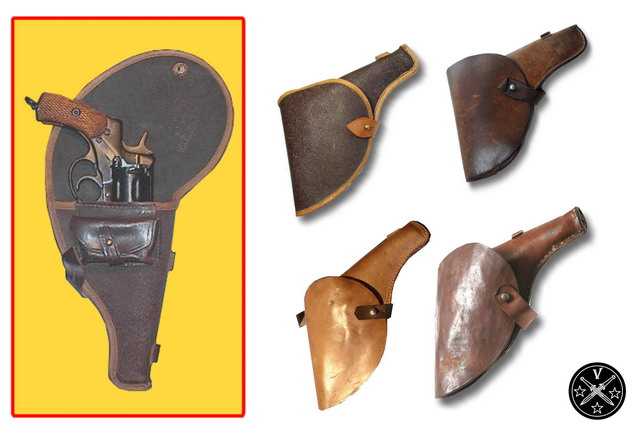

Кобуры для Нагана

По контракту, заключенному с братьями Наган, предусматривалось изготовление 20 тыс. револьверов на их предприятии до развертывания российского производства на Тульском оружейном заводе. Рассчитывая получить дополнительные заказы, Леон Наган в 1897 году преподносит револьверы в подарочном исполнении Николаю II, генерал-фельдцейхместеру (начальник артиллерии) великому князю Михаилу Николаевичу и военному министру В.С.Ванновскому. Изображение этих подарочных револьверов найти не удалось, но наверно они выглядели не хуже тех, что представлены на изображении.

14)Легендарный Наган - от огнестрела до пневматики ч.1

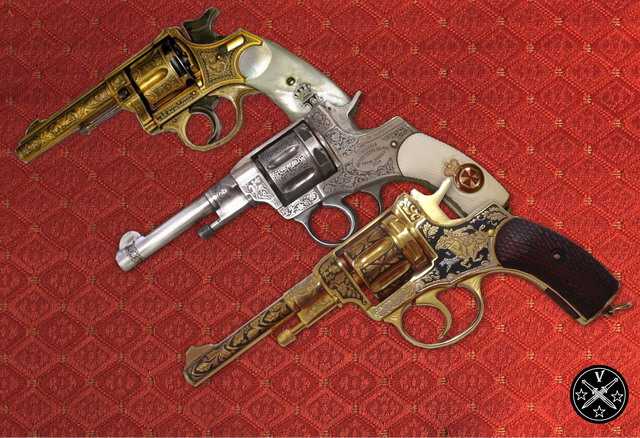

Подарочные револьверы

Однако в этом же году развертывается изготовление револьверов на Тульском оружейном заводе с годовым объемом производства 20 тыс. единиц.

По мнению многих специалистов, выбор нового армейского револьвера не соответствовал существовавшим на то время тенденциям развития ручного огнестрельного оружия. Причина этого, наверное, заключалось в том, что основные решения принимались, скорее всего, не бескорыстно, военными чиновниками - «успешными менеджерами», а не специалистами. Здесь можно привести цитату известного русского оружейника В.Г. Федорова:

«Справедливость, однако, требует отметить, что столь преклонный возраст многих работников Оружейного отдела мало способствовал правильному ходу дел. Человек в семьдесят лет не имеет уже, естественно, той энергии и инициативы, которые бьют ключом в более раннем возрасте. Многих членов комитета уже тянуло на покой. А проведение в жизнь различных изобретений и мероприятий в условиях царской России было сопряжено с большими трудностями, требовало необычайной настойчивости и сил. В министерствах царила система бюрократизма и крохоборчества».

Спасибо за внимание. Прошу извинить за многословие.

Продолжение - часть 2.

P.S. Не ругайте за разное форматирование абзацев. Так уж построен интерфейс редактора статей, что добиться единообразия форматирования при работе из Word очень тяжело.
