MAUSER K98K (газовая).

Опубликовано:
Где-то с год назад попался мне в руки вот такой Маузер.

   Модернизация винтовки MAUSER K98K

Где-то с год назад попался мне в руки вот такой Маузер.
1)MAUSER K98K   (газовая).
Это газовый вариант немецкого Маузера К98К. Есть такой и не газовый а спринговый. Отличаются они затворами - у спрингового стоит пружина (работает он почти также как и любой из ИЖей, а в газовом резервуар под грингаз.

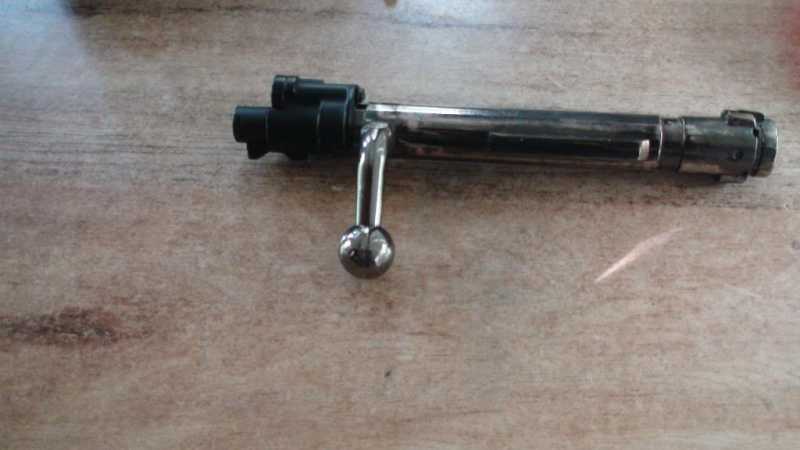

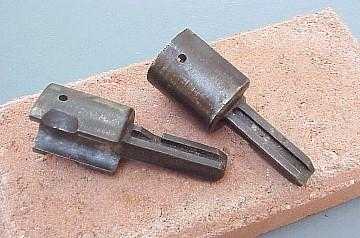

Несколько видов затвора.

Хорошо видно заправочный клапан.


2)MAUSER K98K   (газовая).

3)MAUSER K98K   (газовая).


Всё остальное такое-же. Я так подозреваю, что если «перепутать» затворы, то всё подойдёт друг к другу и будет нормально функционировать.
Ложе деревянное. Цвет у ложа изначально был дурацким - оранжевым.
Из бонусов достались ещё 9 "патрончиков" к пяти комплектным + обоймы к ним и подсумок (подсумок не знаю даже от чего, но не от этого карабина) также реплика ремня. Реплика очень хорошая, даже клеймо пробили.

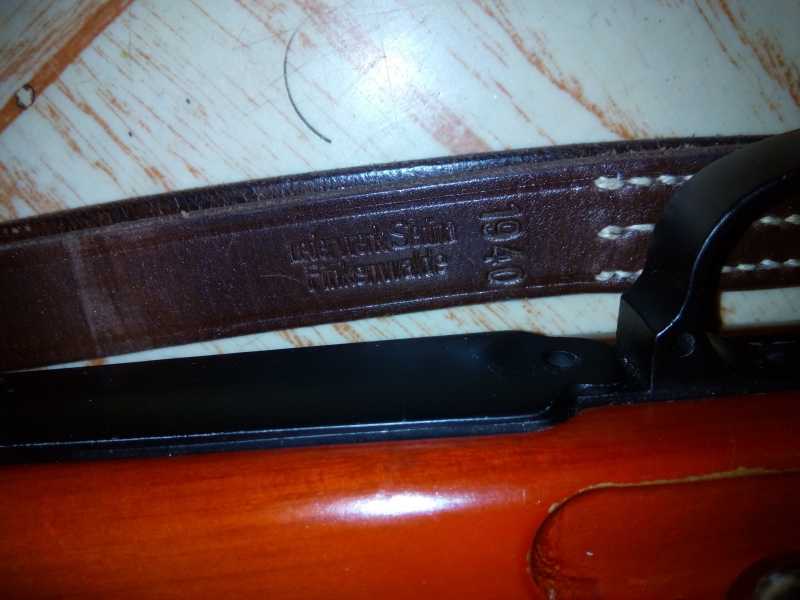

Ниже фото ремня с клеймом.

4)MAUSER K98K   (газовая).

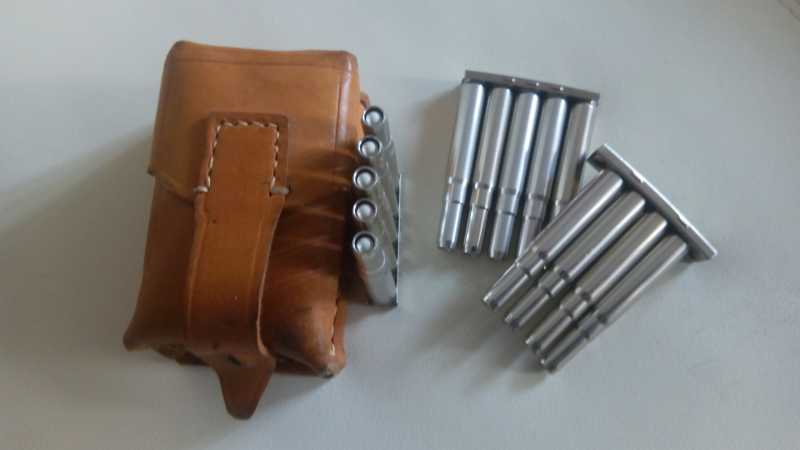

Шарики заряжаются в псевдопатроны, псевдопатроны вставляются в обойму, а она уже в карабин. Затвор передергивается – использованный патрон выкидывается, а новый подаётся в патронник. Короче полная иллюзия заряжания и выстрела из карабина.

Подсумок не от этого карабина.

5)MAUSER K98K   (газовая).



Обойма вставляется в специальный паз, нажимаем на патроны и они уходят в патронную коробку. Пустую обойму вручную извлекаем.

6)MAUSER K98K   (газовая).

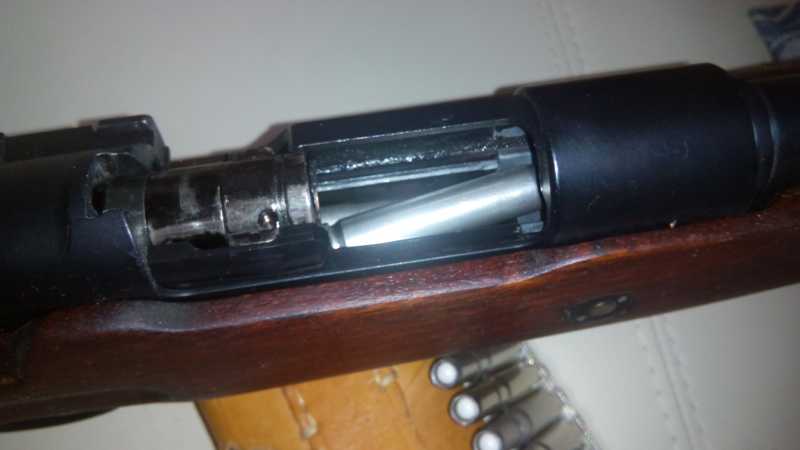

Патрон из патронной коробки подаётся в ствол.

7)MAUSER K98K   (газовая).

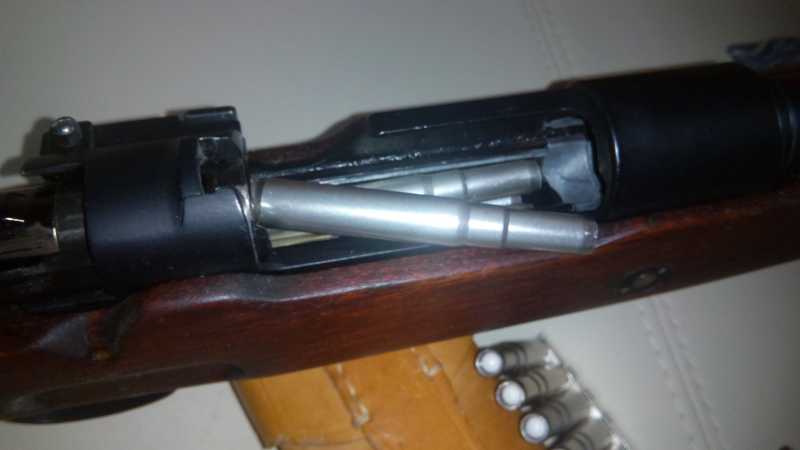

Выброс отработанного патрона.

8)MAUSER K98K   (газовая).

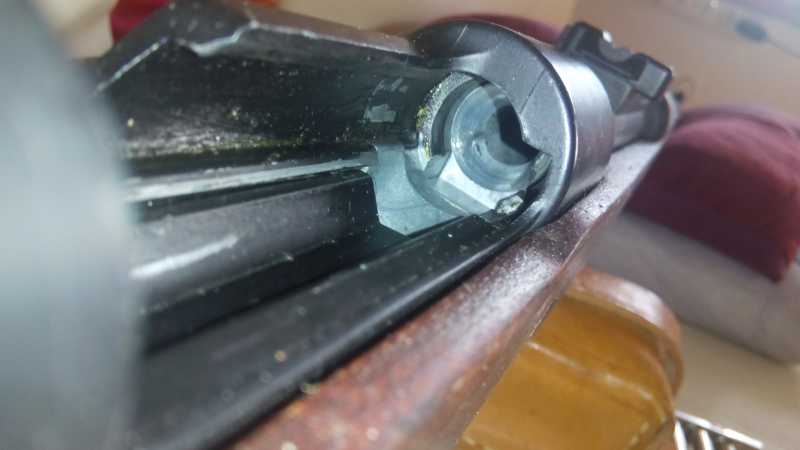

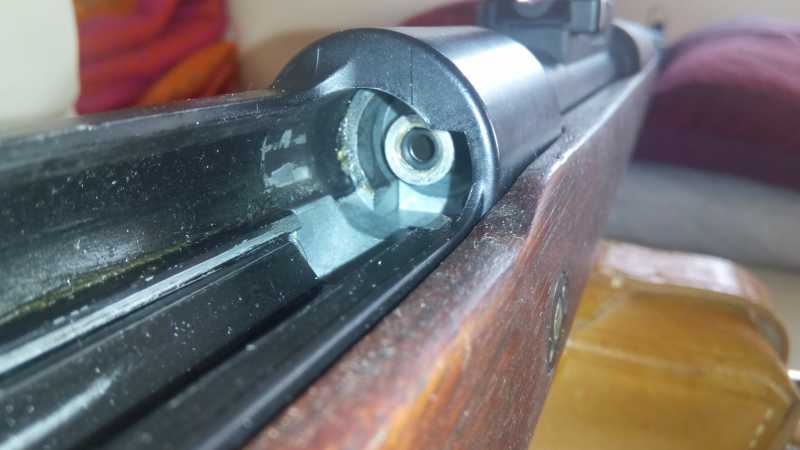

Патронник с патроном.

9)MAUSER K98K   (газовая).

И без него.

10)MAUSER K98K   (газовая).

На 5-ти фото выше винтовка уже апнута.

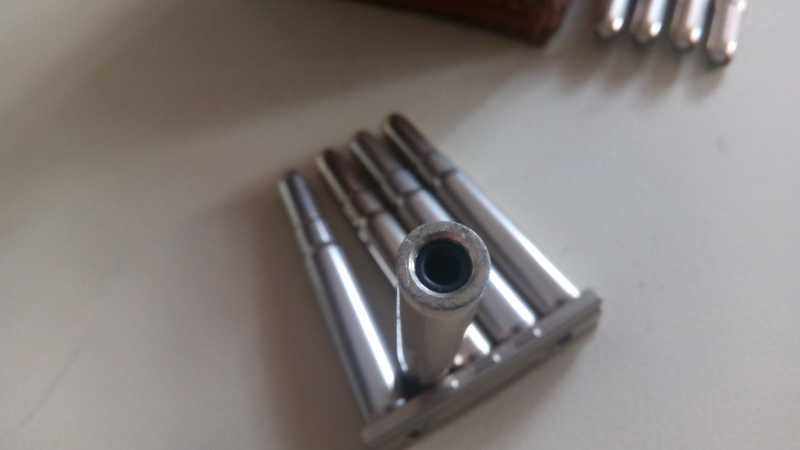

С торца патрона стоит резиночка для уплотнения места стыка патрона и затвора.

11)MAUSER K98K   (газовая).


Сразу-же разобрал весь карабин, чтобы привести ложе к приличному виду.

И сразу-же была допущена ошибка – решил не шкурить, а смывать краску.

Перепробовал все растворители, краску ничего не брало. Пошёл в автомагазин и приобрёл смывку BODY, вот она справилась моментально.

Ложе стало выглядеть так.

12)MAUSER K98K   (газовая).

13)MAUSER K98K   (газовая).

После смывки взял морилку и начал наносить, поначалу всё шло хорошо. Морилка ложилась на ложе, оно темнело.

14)MAUSER K98K   (газовая).

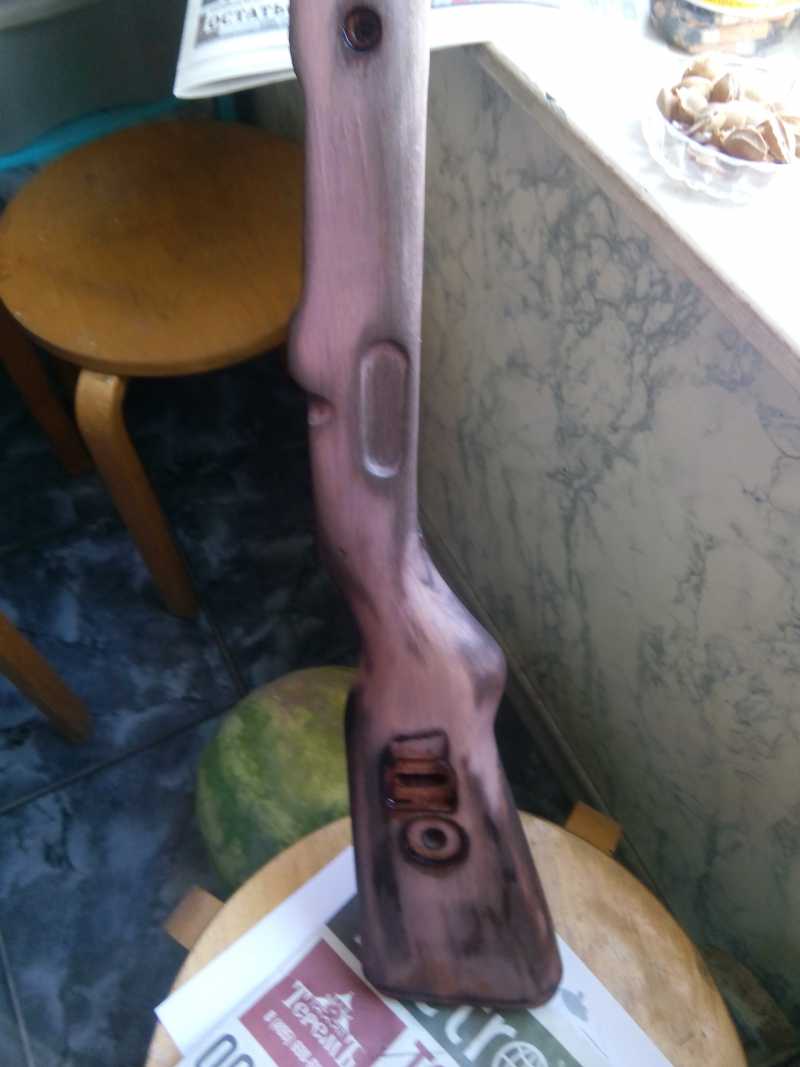

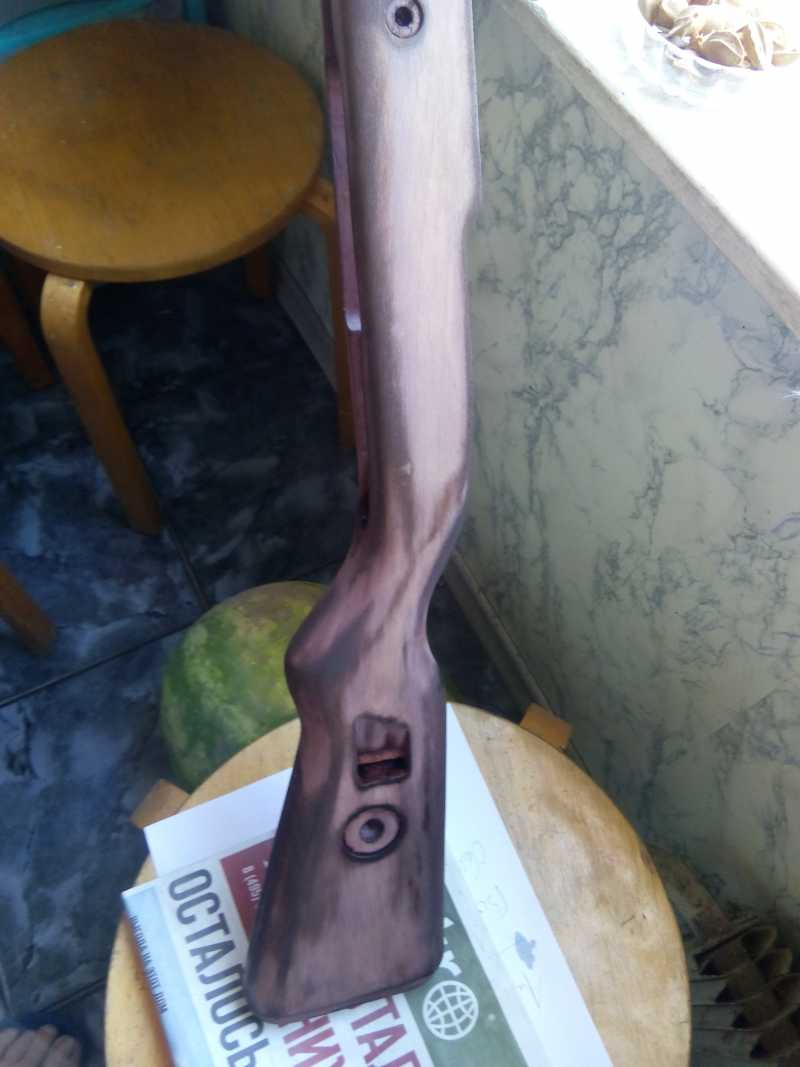

Но вот после высыхания ложе стало таким.

15)MAUSER K98K   (газовая).

16)MAUSER K98K   (газовая).

И дальше сколько-бы не наносил морилку на ложе оно оставалось таким-же пестро-розовым.

Поиски по различным сайтам привели вот к такому выводу: DBOYS, это фирма производитель карабина, покрывает перед покраской ложе грунтовкой на основе ПВА. А смывка не смыла весь слой ПВА и вот отсюда эта пятнистость. Пришлось брать в руки шкурку и очень аккуратно шкурить ею всю винтовку. Дерево на ложе пересушенное и мягкое стоило чуть сильнее нажать и получалась ненужная яма. Шкурил очень мелкой шкуркой.

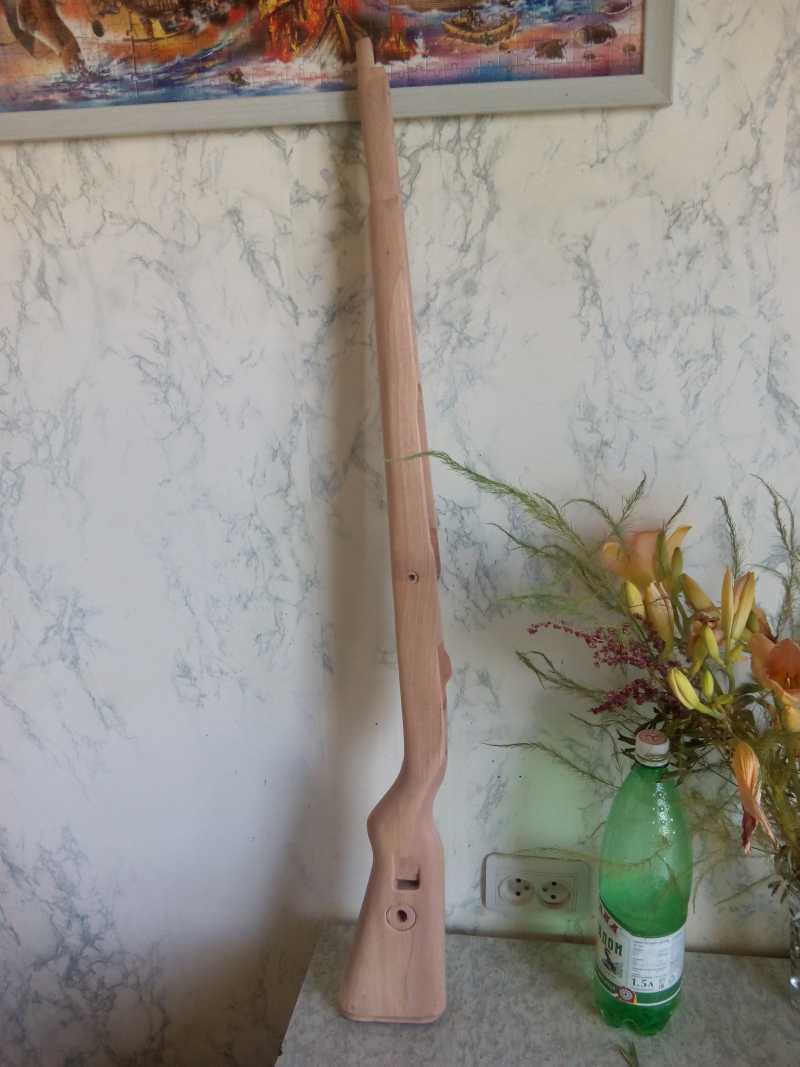

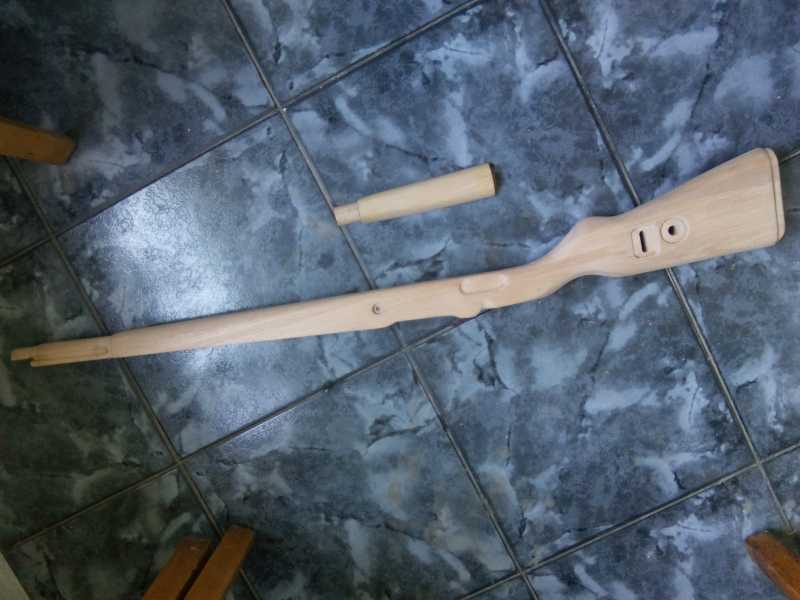

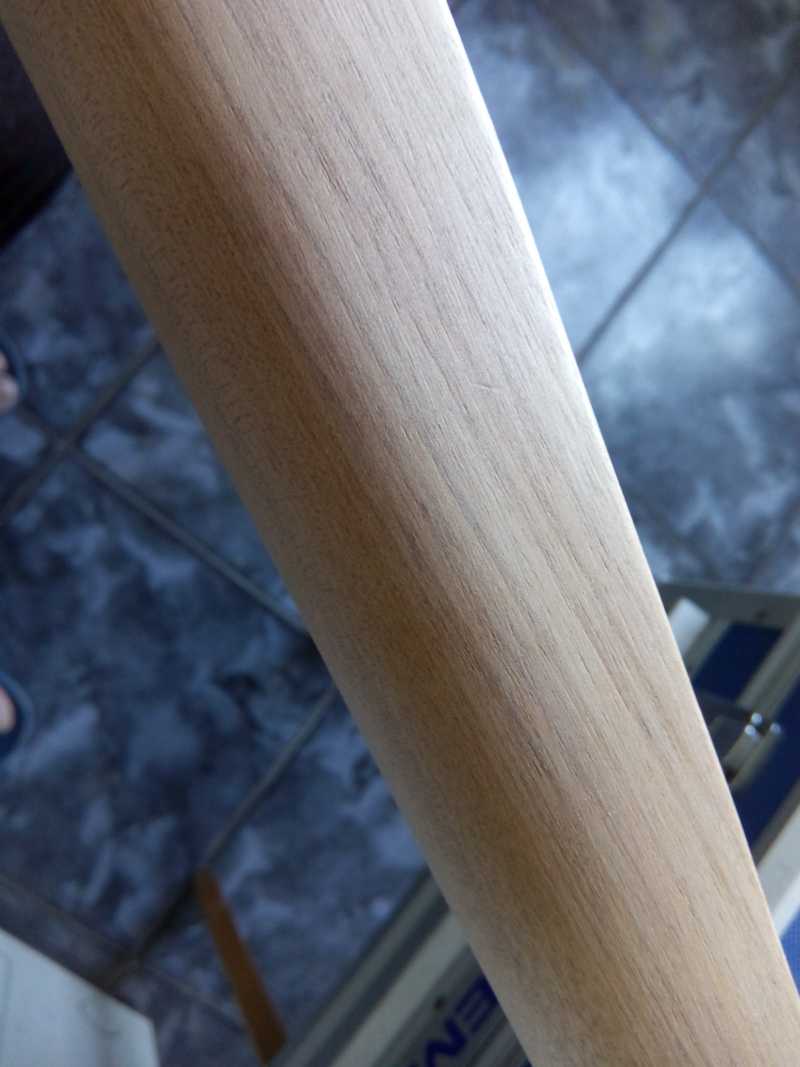

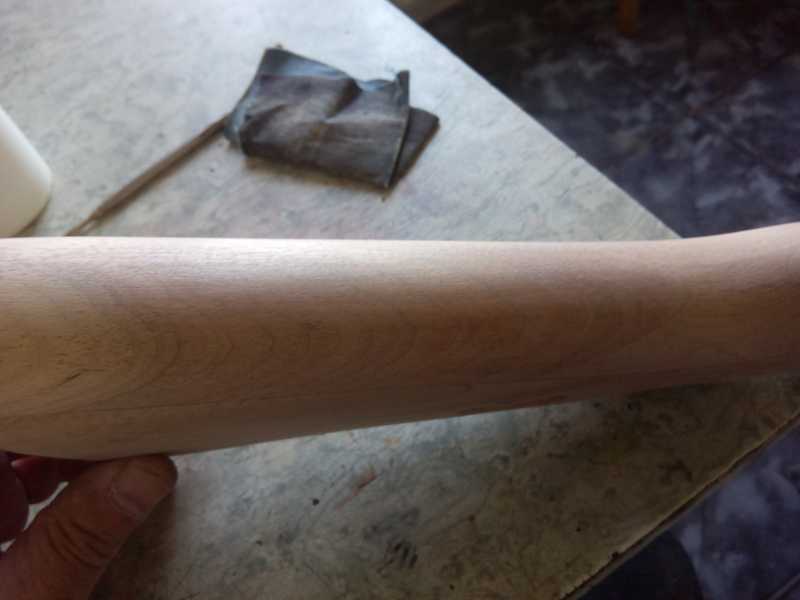

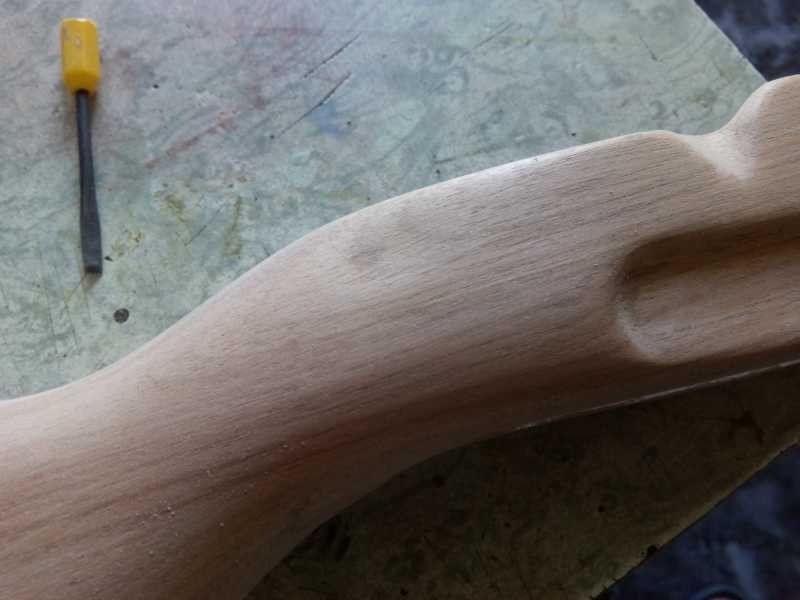

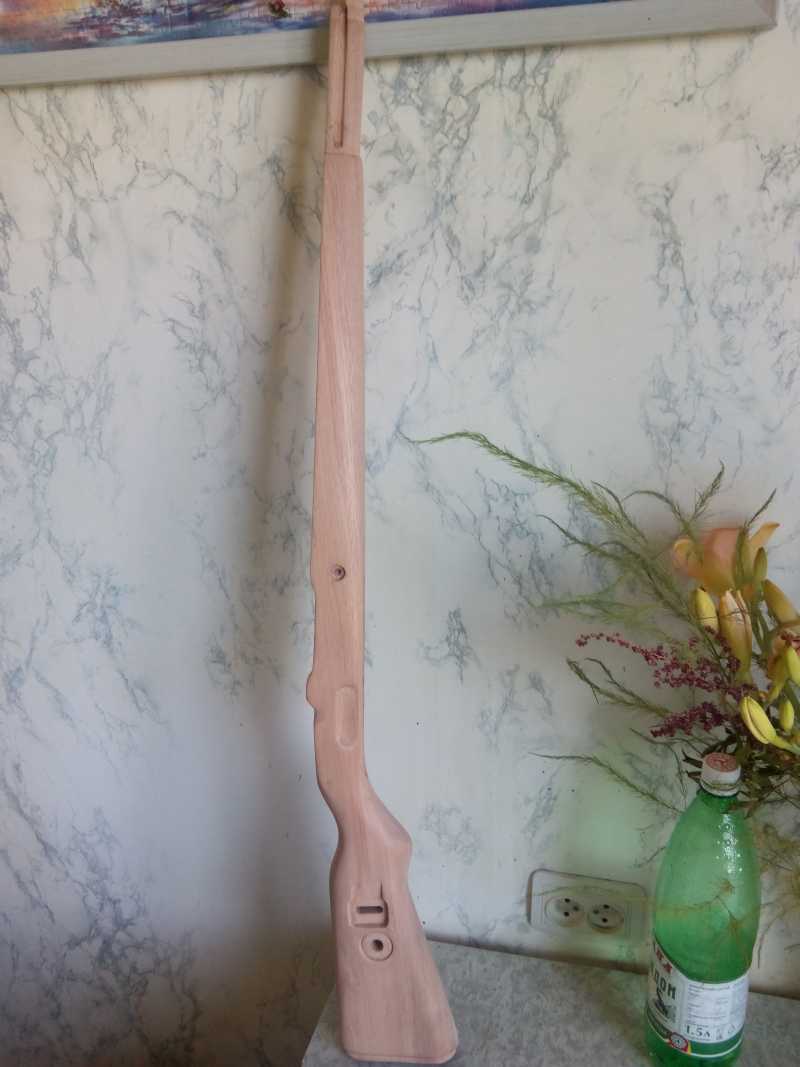

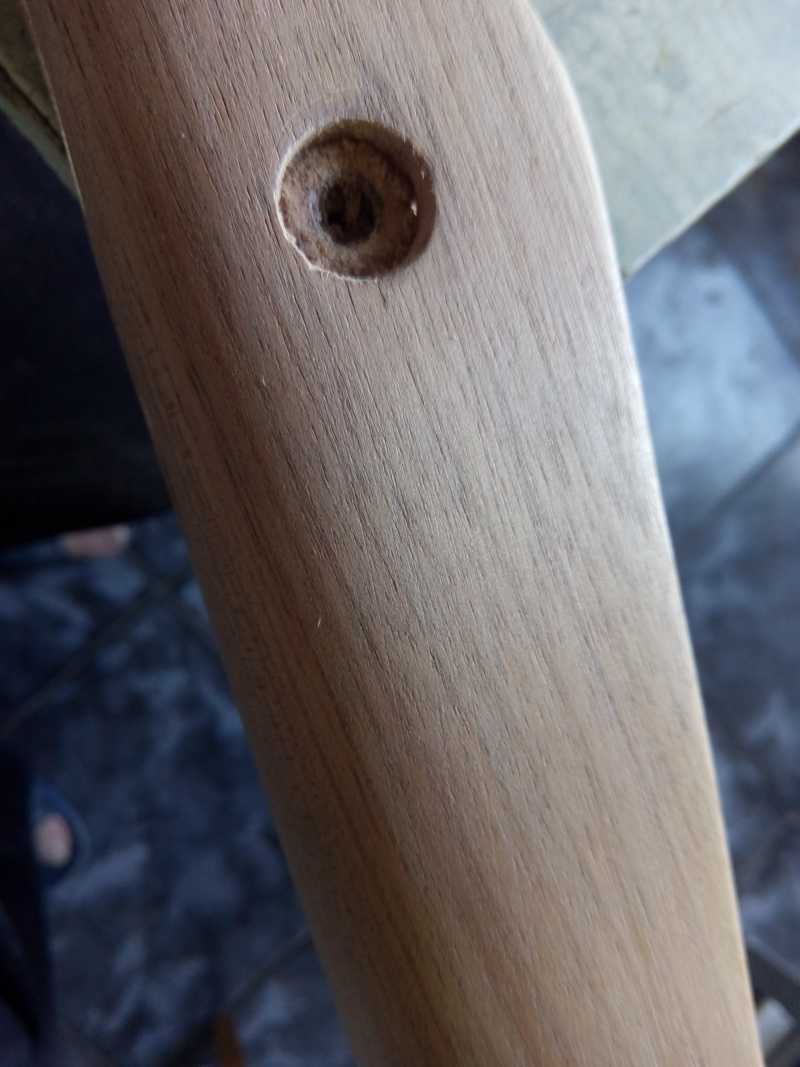

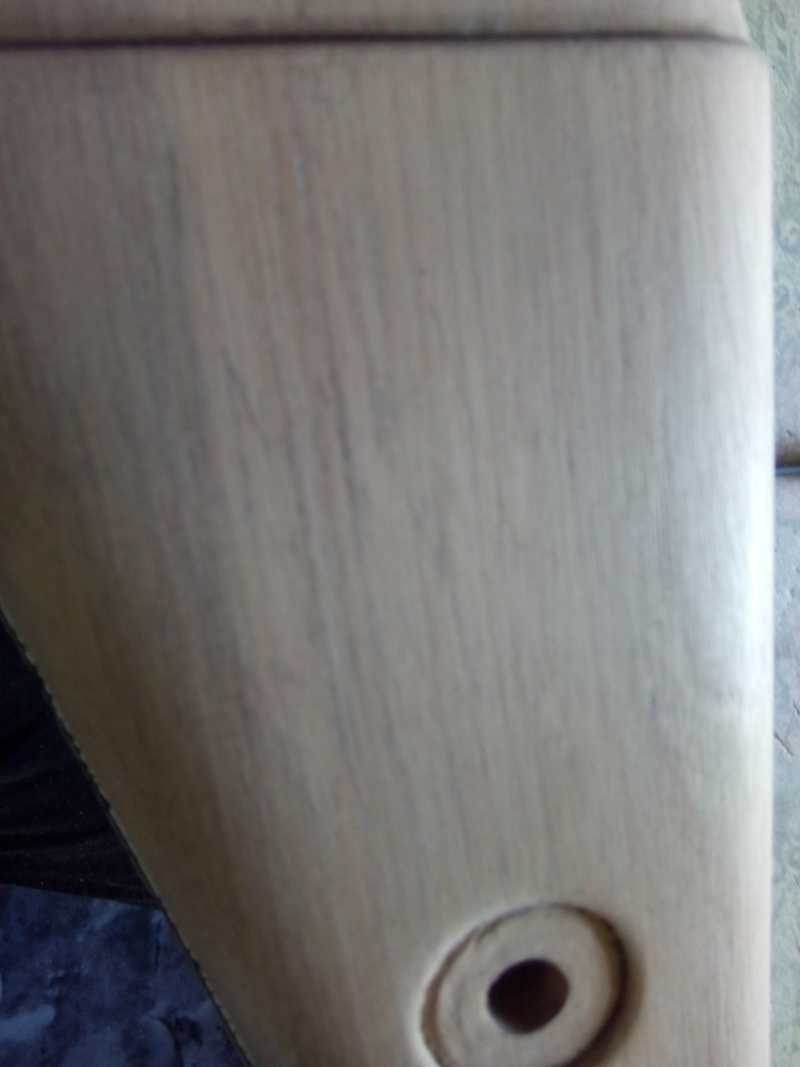

Вот процесс шкурения и готовый результат.

17)MAUSER K98K   (газовая).

18)MAUSER K98K   (газовая).

19)MAUSER K98K   (газовая).

20)MAUSER K98K   (газовая).

21)MAUSER K98K   (газовая).

22)MAUSER K98K   (газовая).

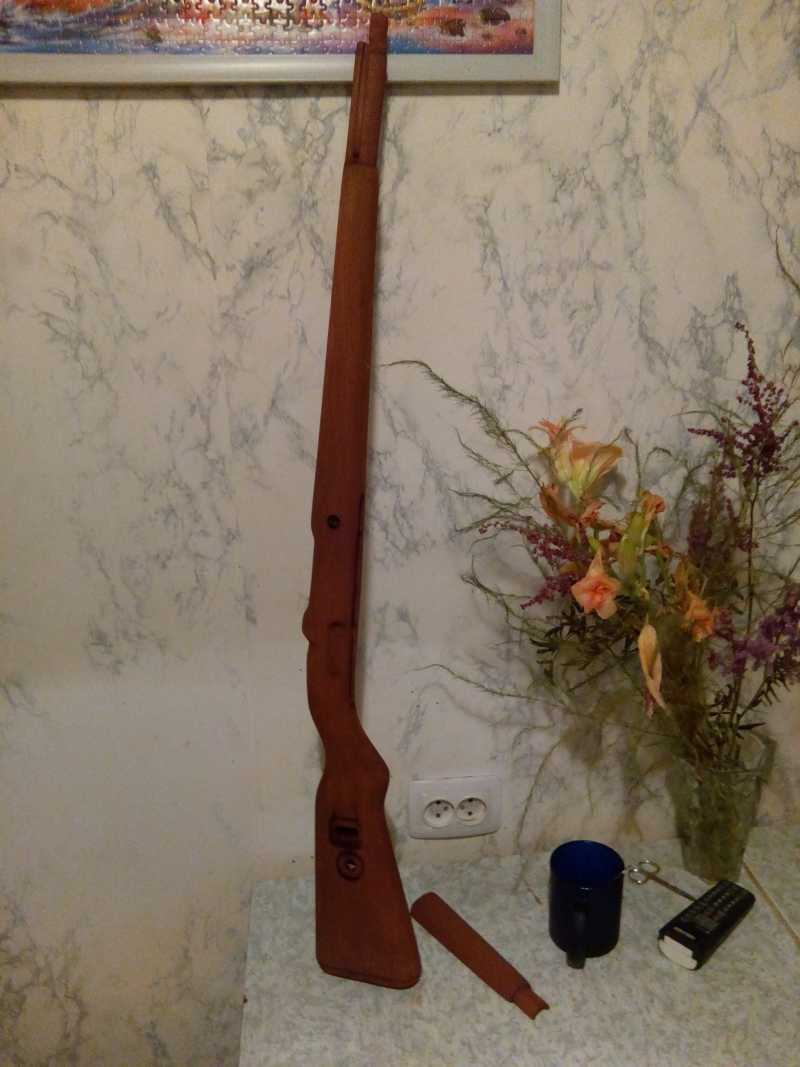

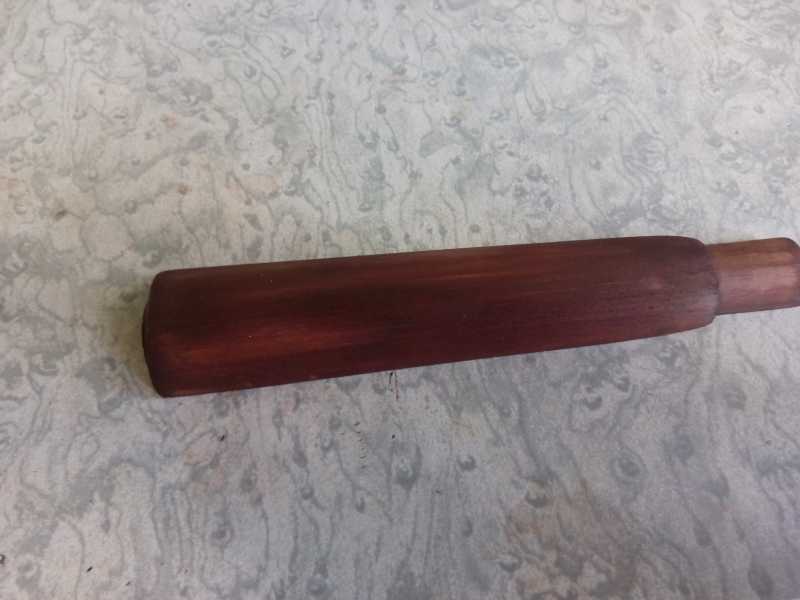

Опять применил туже самую морилку. И вот теперь стало что-то получатся.

23)MAUSER K98K   (газовая).

24)MAUSER K98K   (газовая).

25)MAUSER K98K   (газовая).

Применил несколько цветов морилки. Добивался темно коричневого цвета, как у большинства оригинальных карабинов. После получения нужного цвета пропитал льняным маслом, а когда оно перестало впитываться, прошёлся ещё и воском.

Правая банка – воск.

26)MAUSER K98K   (газовая).



Пока всё это морилось и пропитывалось решил заменить силуминовые детали на настоящие. В результате заменил: все кольца, прилив под штык нож, люверсы, шомпол, пружину колец, ригель, башмак приклада.

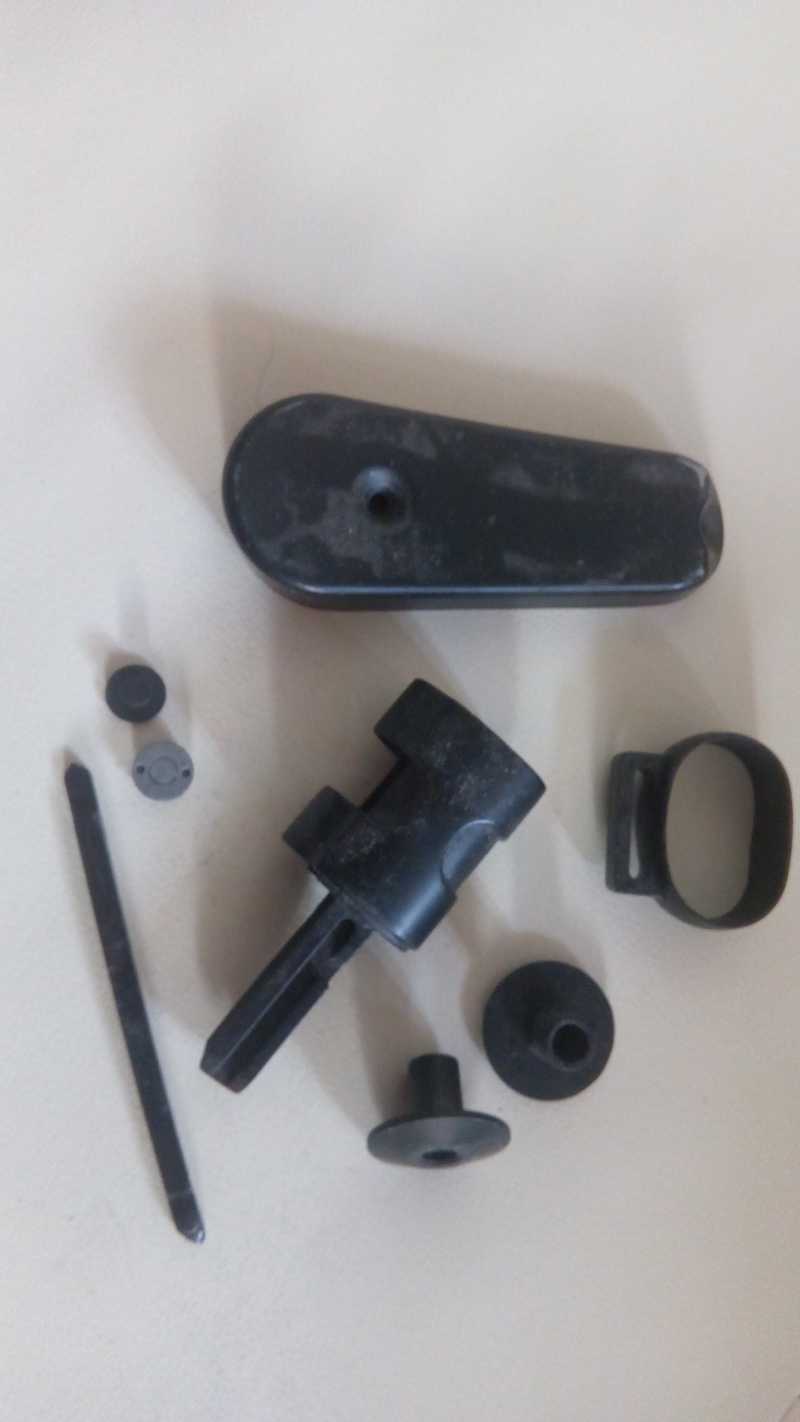

Вот это всё силумин.

27)MAUSER K98K   (газовая).



Всё это нашёл в инете у различных продавцов. Долго искал люверсы – они у немцев были двух размеров и вот нужные мне кончились вдруг и сразу у всех продавцов.

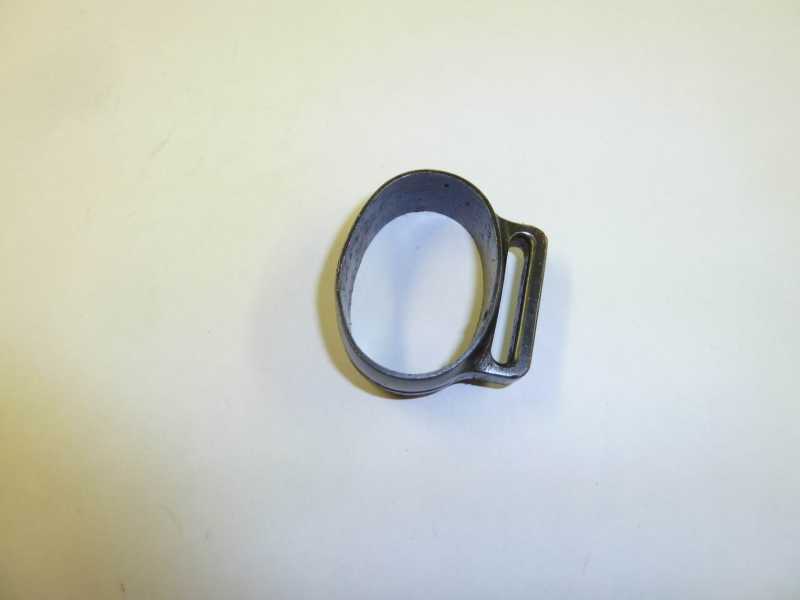

Кольца.

28)MAUSER K98K   (газовая).

29)MAUSER K98K   (газовая).



Прилив штыка.

30)MAUSER K98K   (газовая).

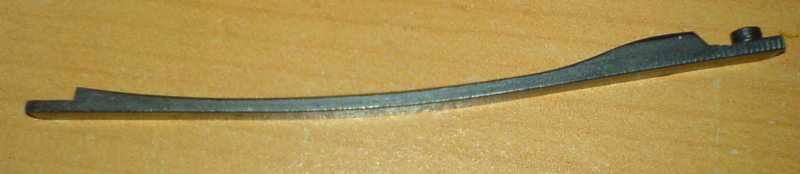

Пружина колец.

31)MAUSER K98K   (газовая).

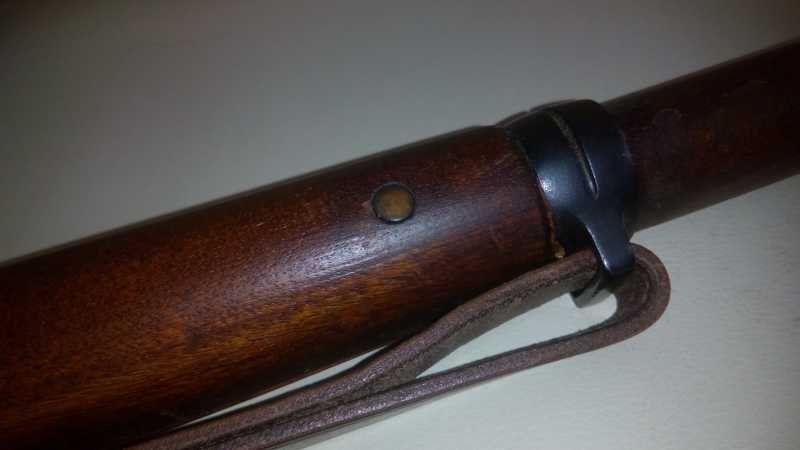

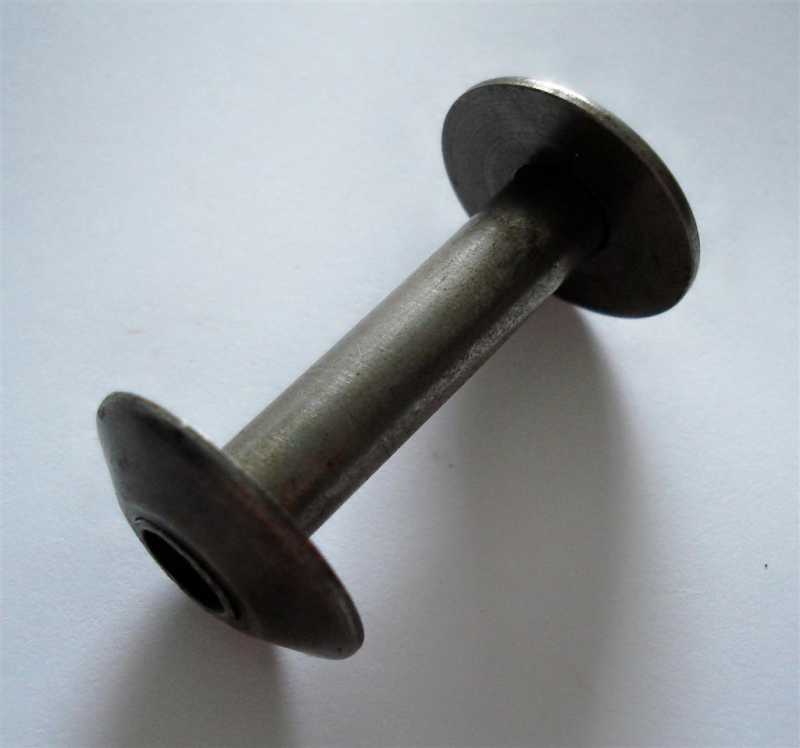

Люверсы.

32)MAUSER K98K   (газовая).



Ригель.

33)MAUSER K98K   (газовая).

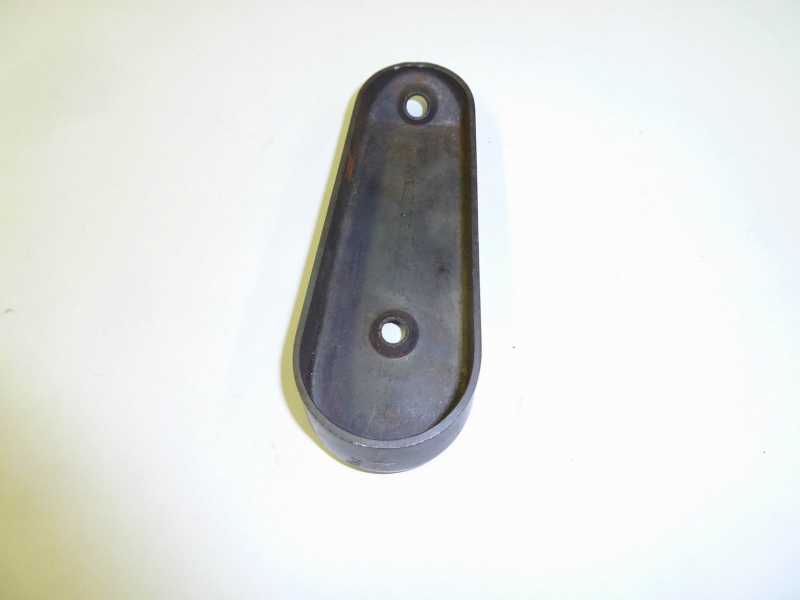

Башмак.

34)MAUSER K98K   (газовая).

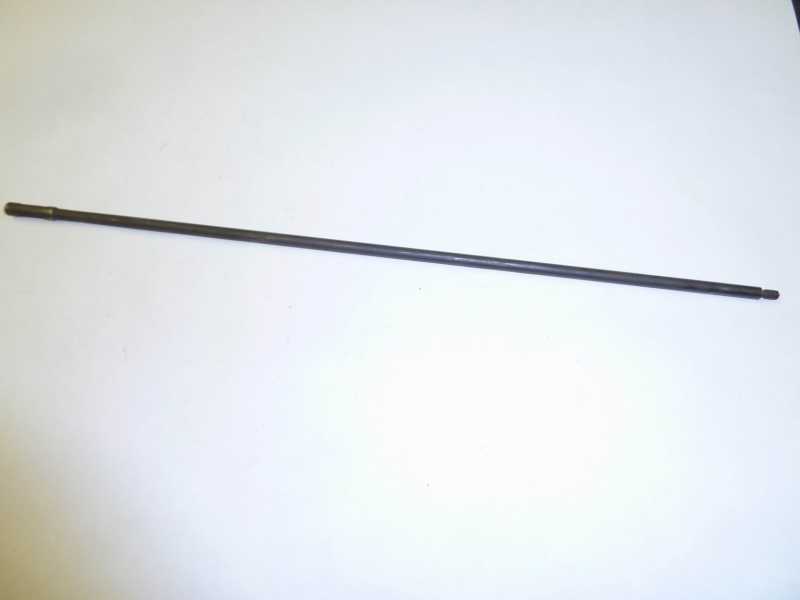

Шомпол.

35)MAUSER K98K   (газовая).

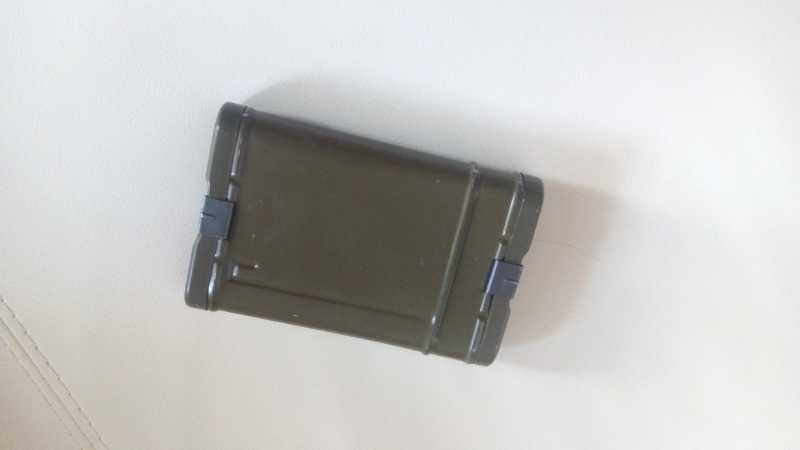

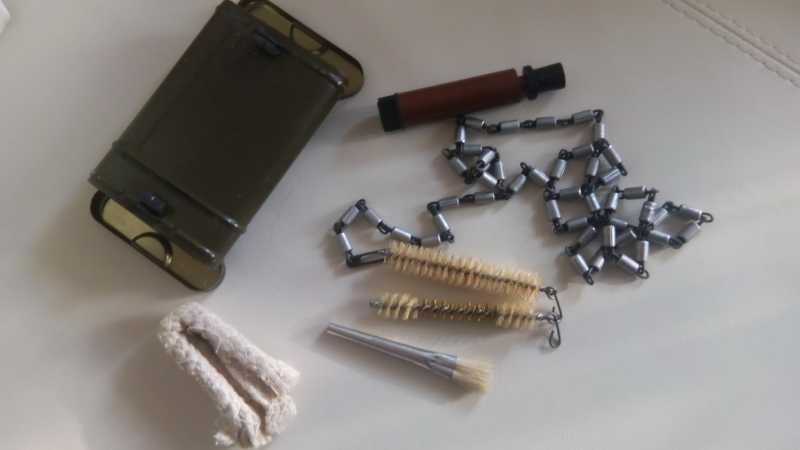

Попутно прикупил и оригинальный «Пенал с принадлежностями для чистки К98».

36)MAUSER K98K   (газовая).

37)MAUSER K98K   (газовая).



После получения всех деталей опять произошла неприятность - не все детали становились на место просто так.

Пришлось кое-что подгонять и доделывать.

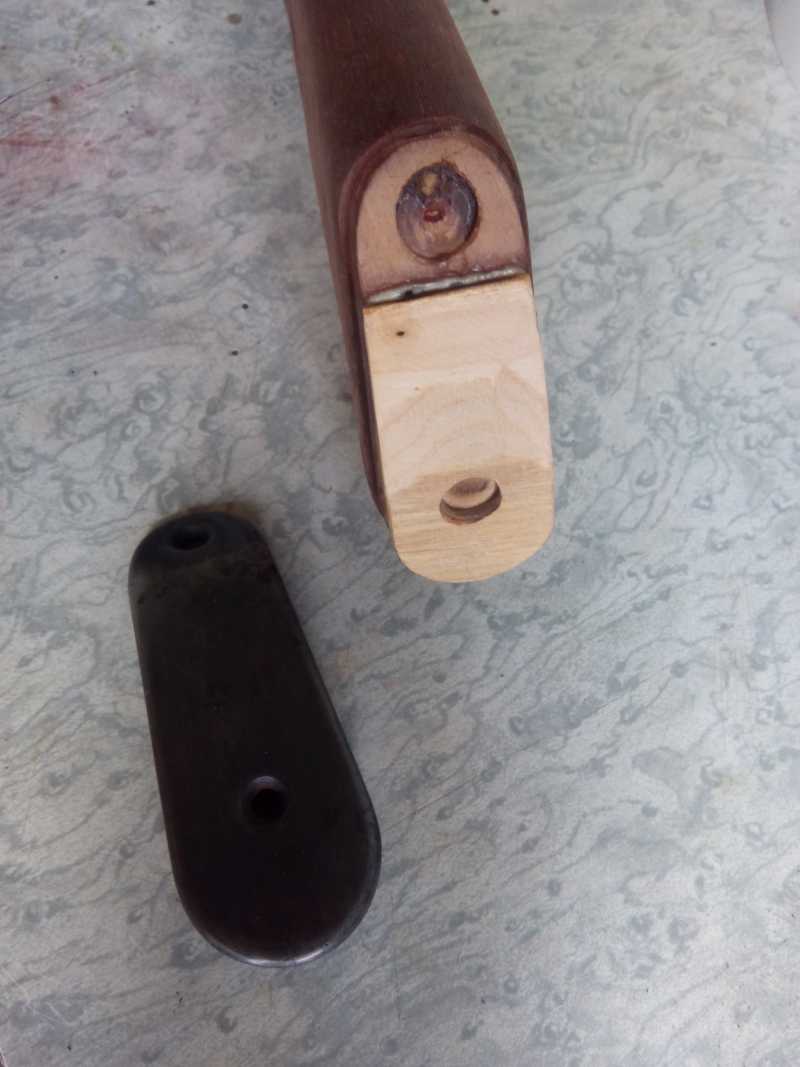

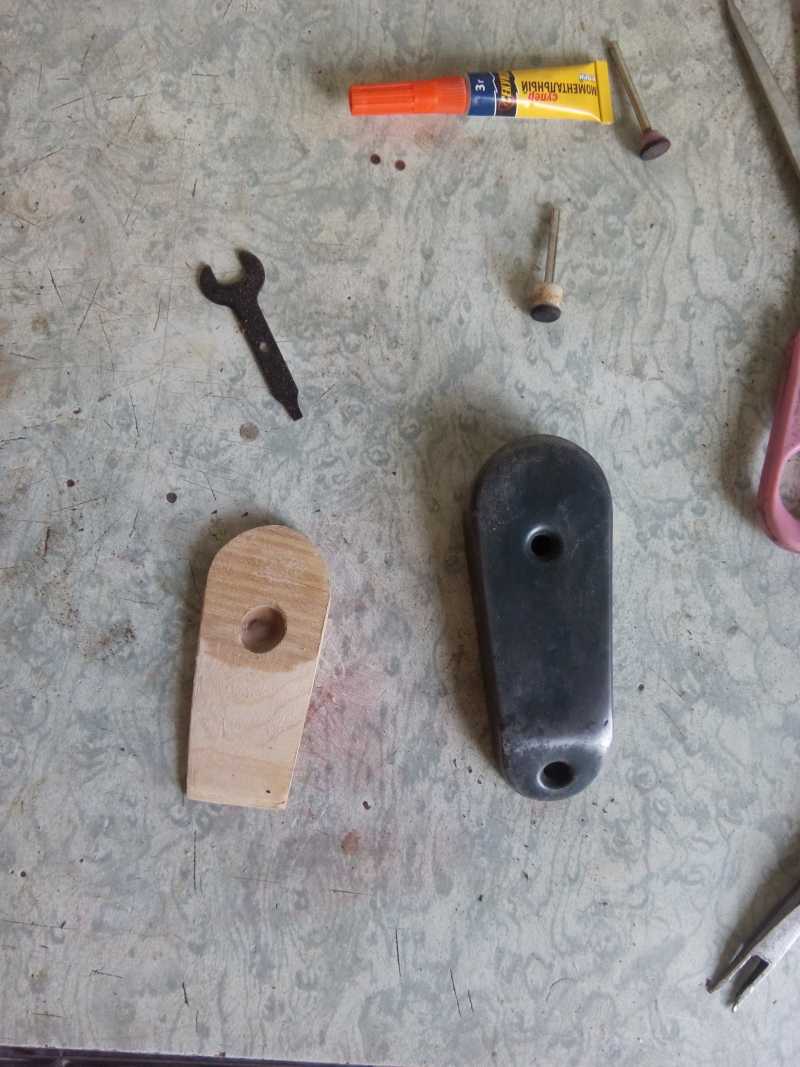

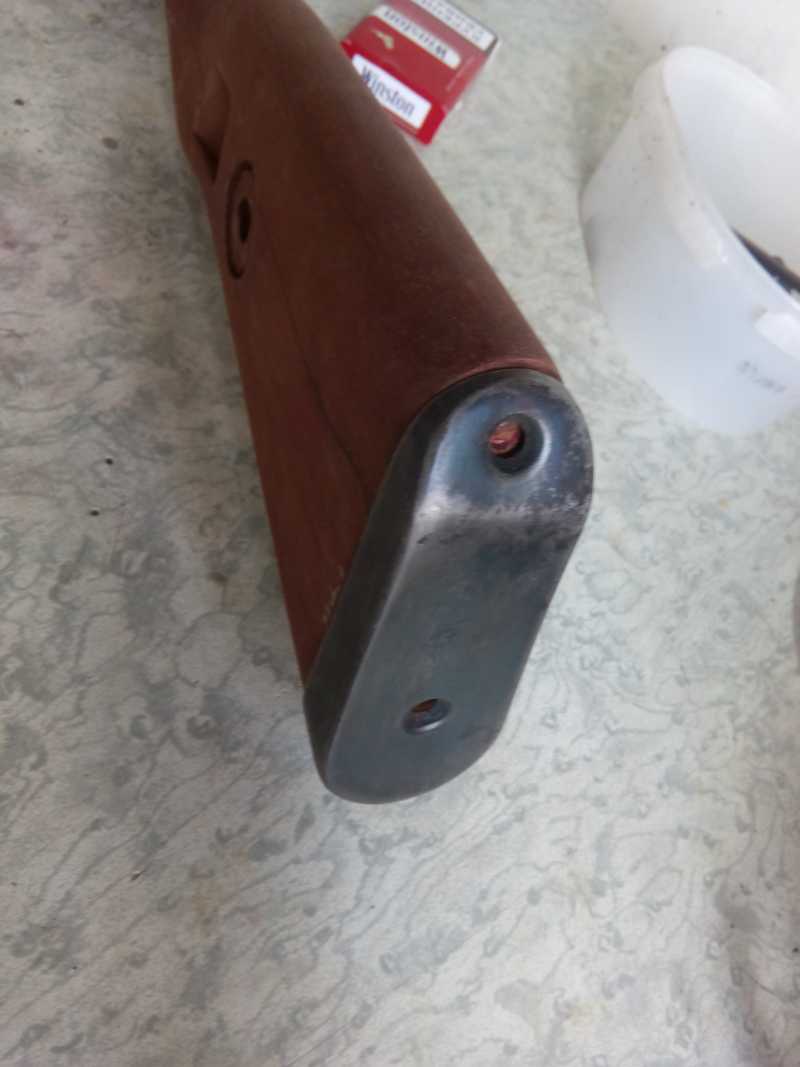

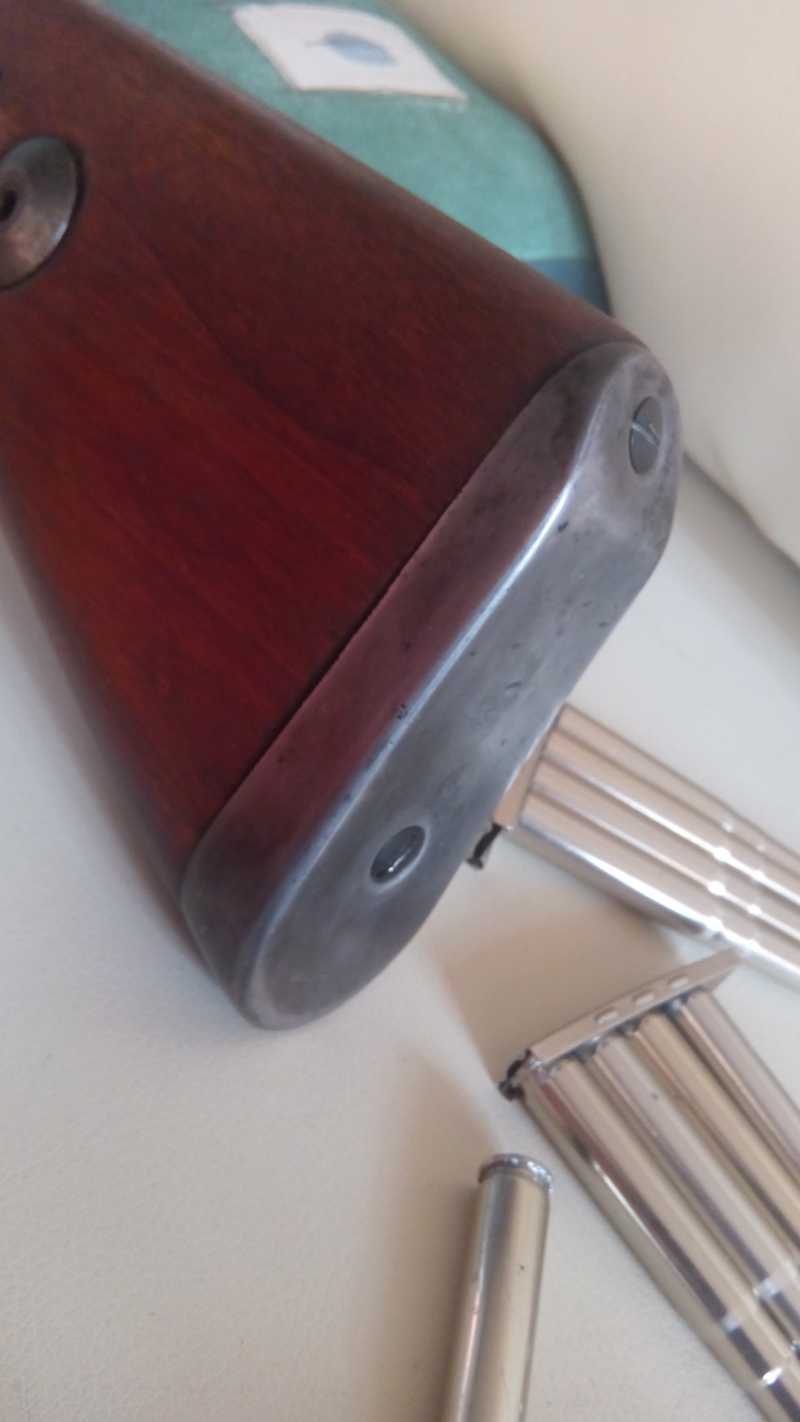

Первое с чего начал – решил прицепить башмак на приклад, чтоб карабинчик можно было нормально ставить на пол или ещё куда-нибудь.

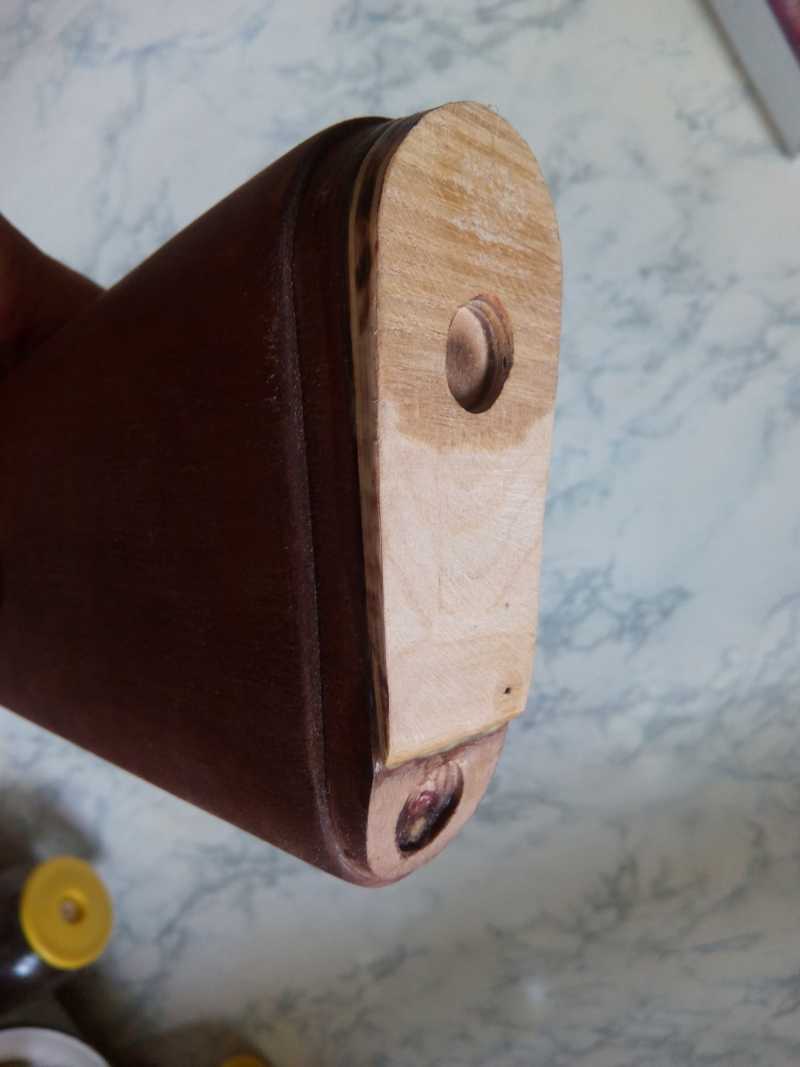

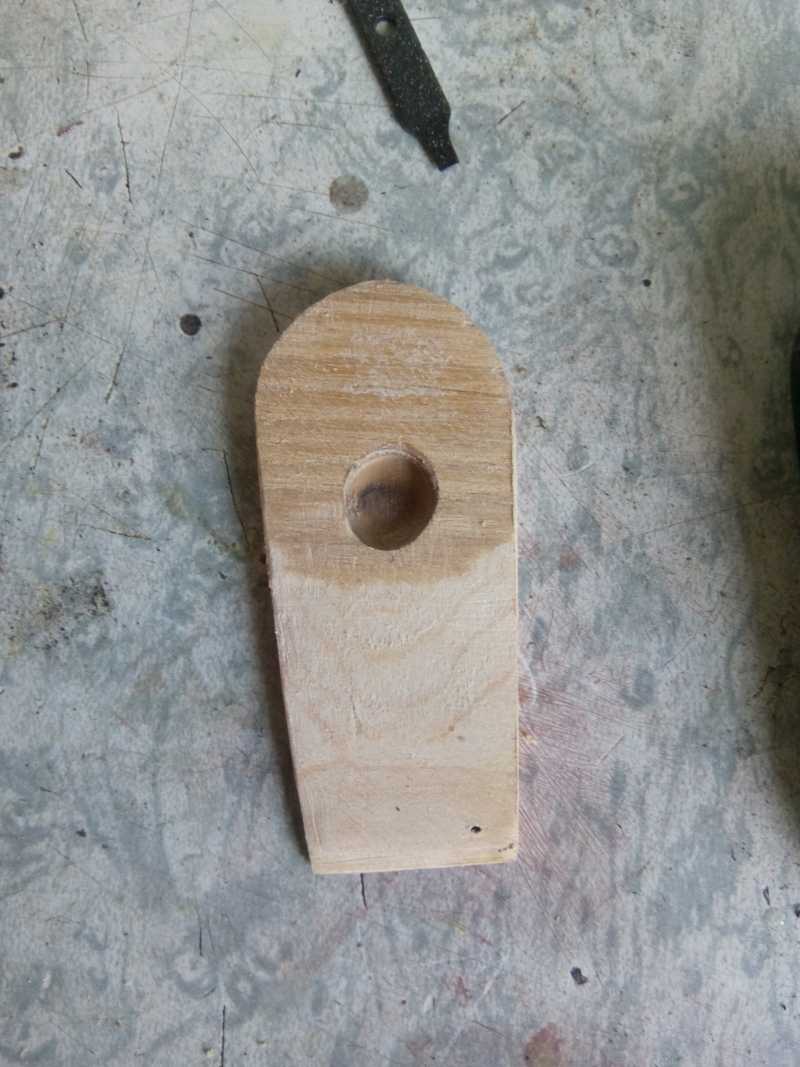

Чтоб нормально посадить его на место пришлось пошаманить с торцом приклада. Я его нарастил с помощью кусочков фанеры, иначе под башмаком получалось свободное место , а так-как он крепится всего на 2 винтах, то он елозил по торцу приклада. Жестко закрепить его без наращивания торца приклада никак не получалось.

38)MAUSER K98K   (газовая).

39)MAUSER K98K   (газовая).

40)MAUSER K98K   (газовая).

41)MAUSER K98K   (газовая).

42)MAUSER K98K   (газовая).

43)MAUSER K98K   (газовая).

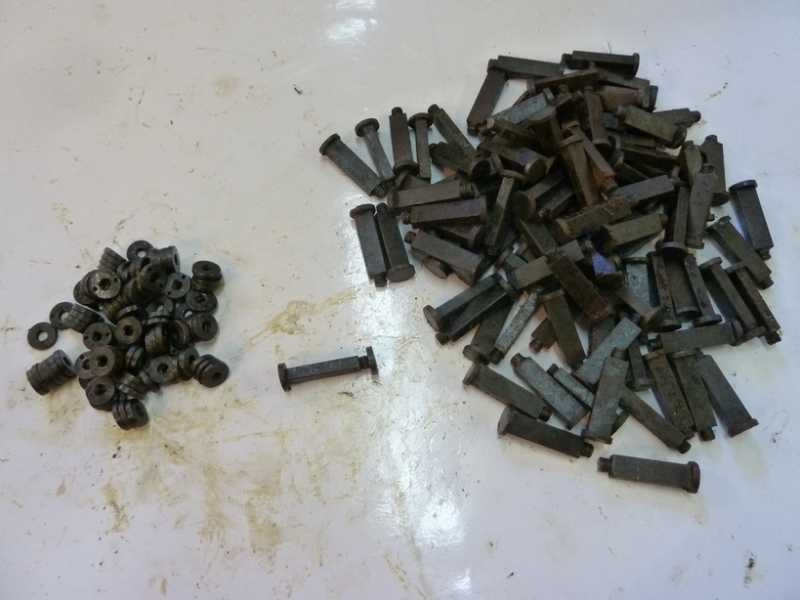

Люверсы встали почти без проблем – пару десятков раз махнуть шкурочкой это не проблема.

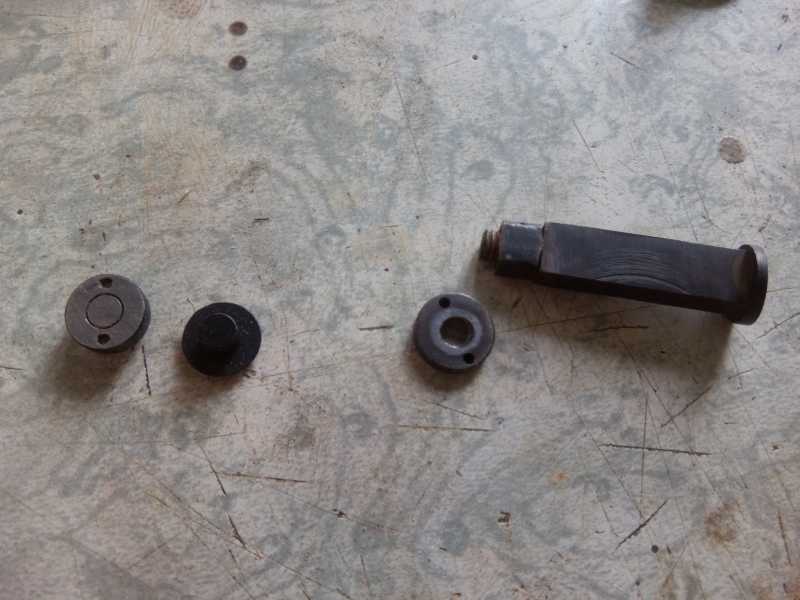

Это силуминовый.

44)MAUSER K98K   (газовая).

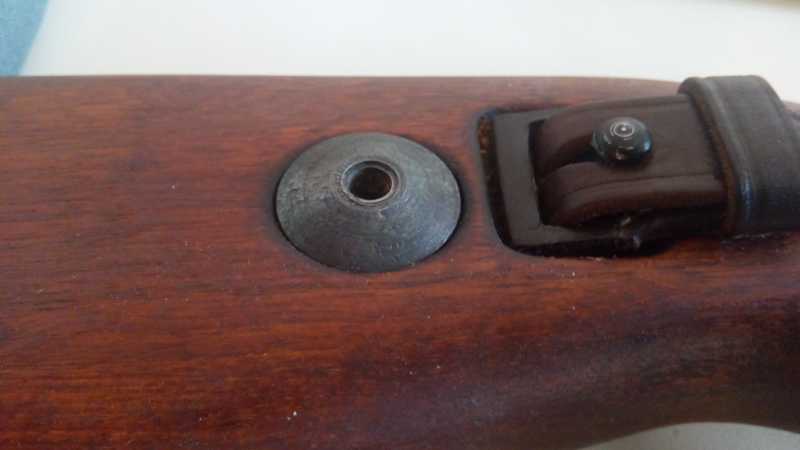

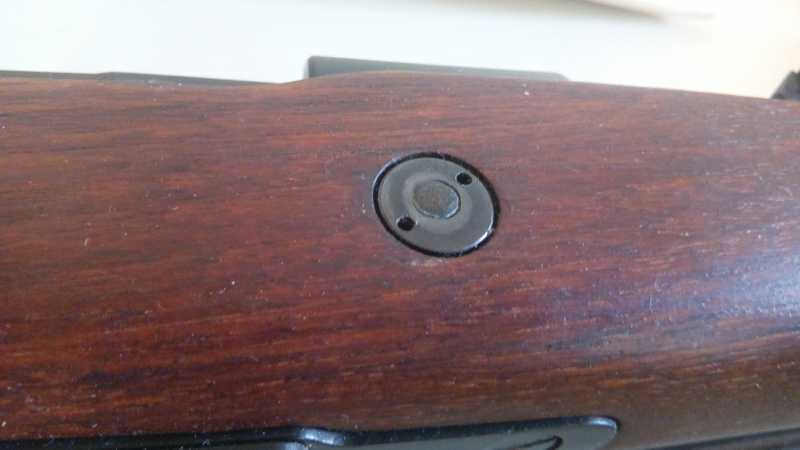

А это настоящий.

45)MAUSER K98K   (газовая).

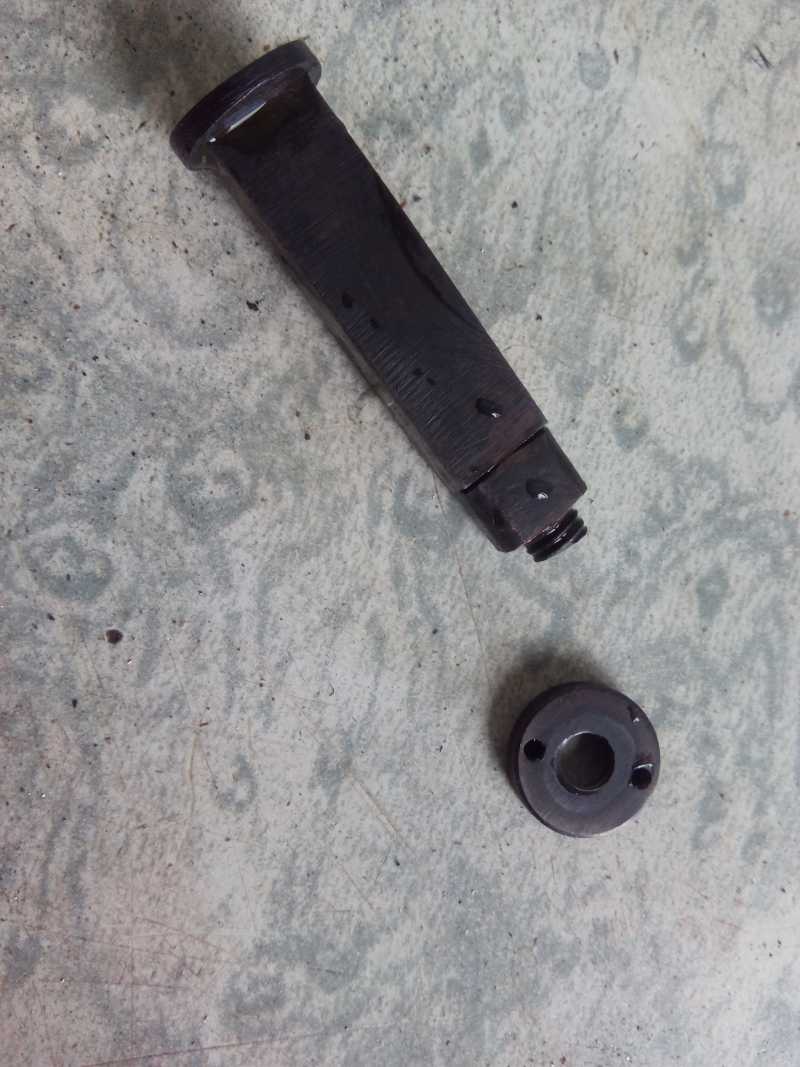

Оригинальный ригель оказался короче. DBOYS сделал ложу толще оригинальной. Мне было проще нарастить ригель, чем снимать лишнее с ложи.

46)MAUSER K98K   (газовая).

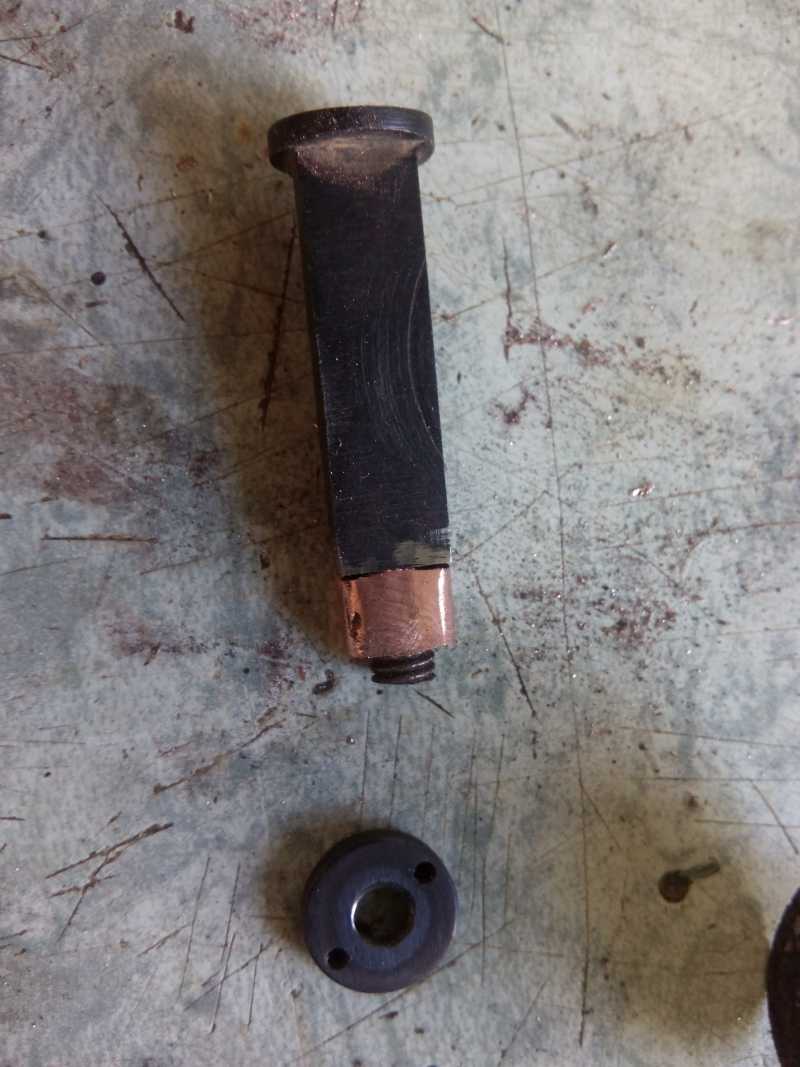

Нарастил с помощью медной трубки. Заплющил и обточил её, и конечно зачернил.

47)MAUSER K98K   (газовая).

На следующем фото: слева 2 фиговины – это так был сделан ригель у DBOYSа, справа – почти оригинальный ригель.

48)MAUSER K98K   (газовая).

Установленный ригель.

49)MAUSER K98K   (газовая).



Далее надел прилив штыка, зафиксировал его передним кольцом. И через прилив рассверлил отверстие в ложе под шомпол. У копии карабина шомпол был отлит прям на силуминовом приливе, я его даже не видел. От него было только место слома. Сверлить ложе надо очень аккуратно – если сверло уйдёт, то будет каюк деревяхе.

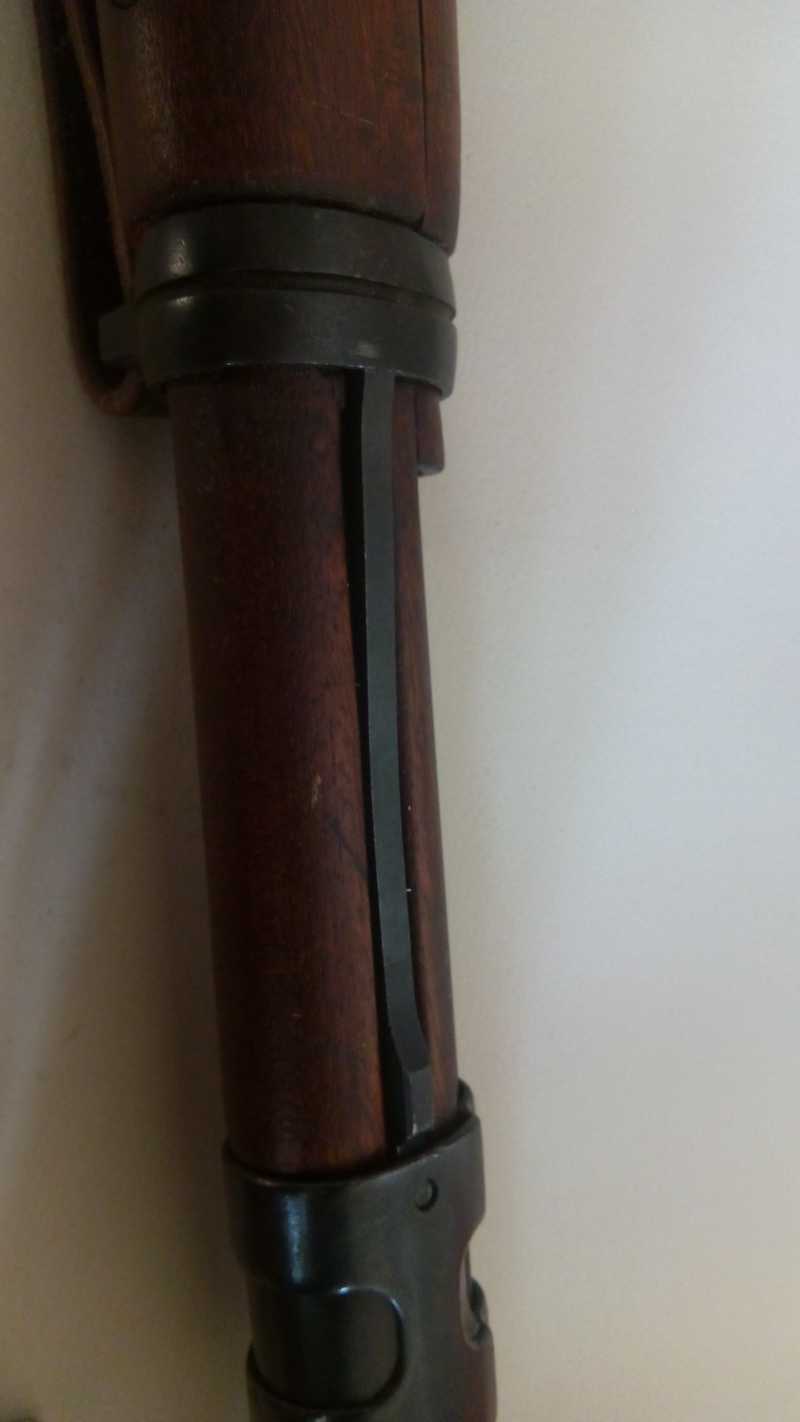

На фото оригинальный шомпол на месте.

50)MAUSER K98K   (газовая).



Ну и естественно упора шомпола тоже в помине не было.

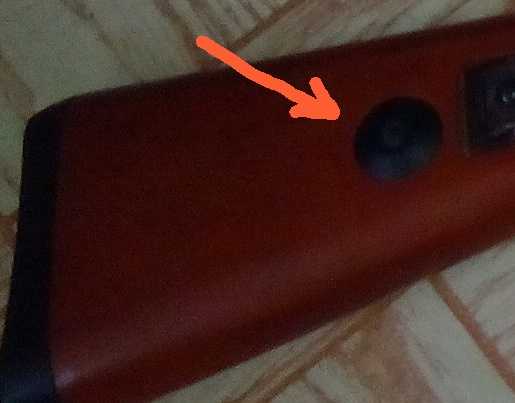

Поиски в инете определили место упора на оригинале.

51)MAUSER K98K   (газовая).

Упор сделал из какого-то болта. Обточил шляпку (дрель + несколько напильников + шкурка), просверлил отверстие там где должен входить шомпол и нарезал резьбу как на шомполе. А в ложе просверлил отверстие  чуть меньше, чем диаметр моего упора и вогнал его туда.



Далее началась эпопея с кольцами и их пружиной.

Кольца то наделись плотненько и хорошо, только пружина оказалась на 1,5 см длиннее.

Опять начал выяснять и измерять… Оказалось, что производитель исказил размерность частей винтовки.

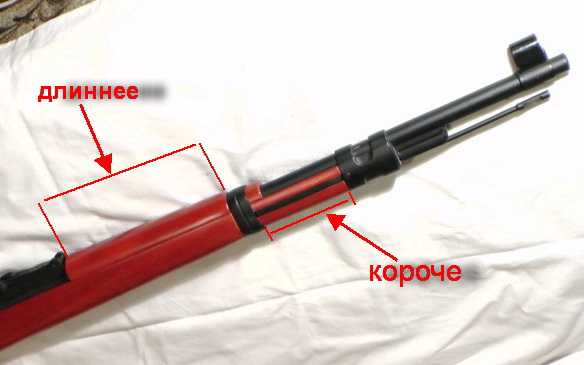

Из картинки понятно о чём пытался написать.

52)MAUSER K98K   (газовая).

Тут уже пришлось снимать лишнее и с накладки, и с ложе. После подгонки дерева опять пришлось заморачиваться с морилкой, пропиткой… Но в результате всё встало на свои места.

53)MAUSER K98K   (газовая).



Как у них так получилось? – я про производителя. А сам карабин, если сравнивать с настоящим, полностью соответствует оригиналу. После этой заморочки промерил всё и нашёл только 2 лажи – толщина чуть толще и вот это место.

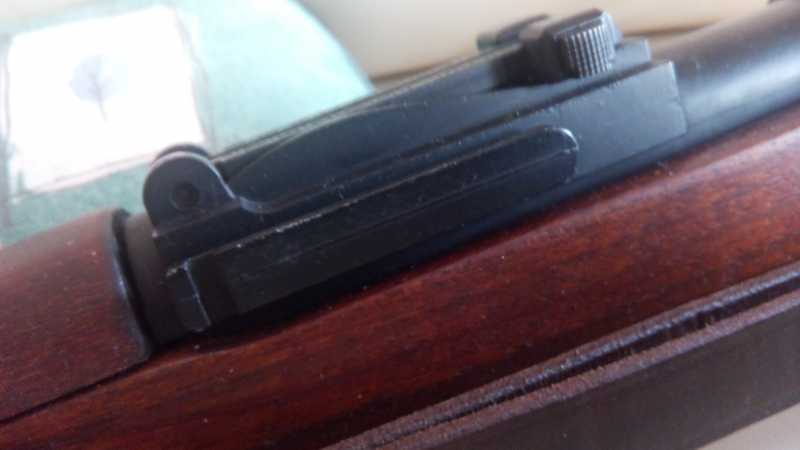

На карабине есть место под крепление оптики как и у оригинала.

54)MAUSER K98K   (газовая).

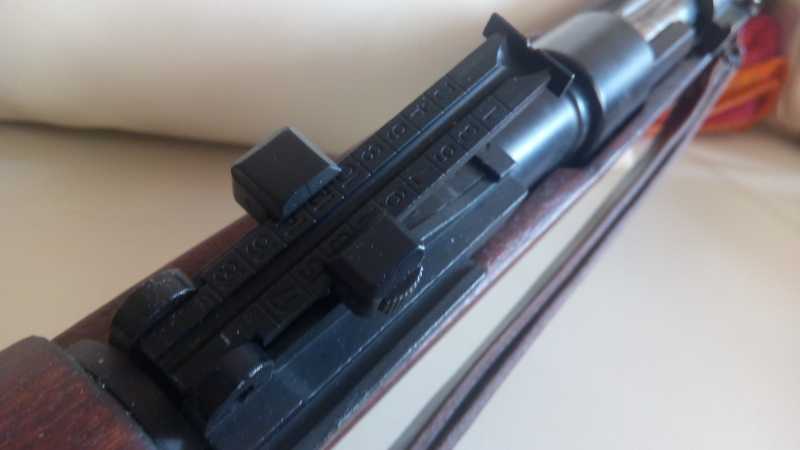

Прицельная планка полностью рабочая. Бегунок бегает, сама планка поднимается.

55)MAUSER K98K   (газовая).

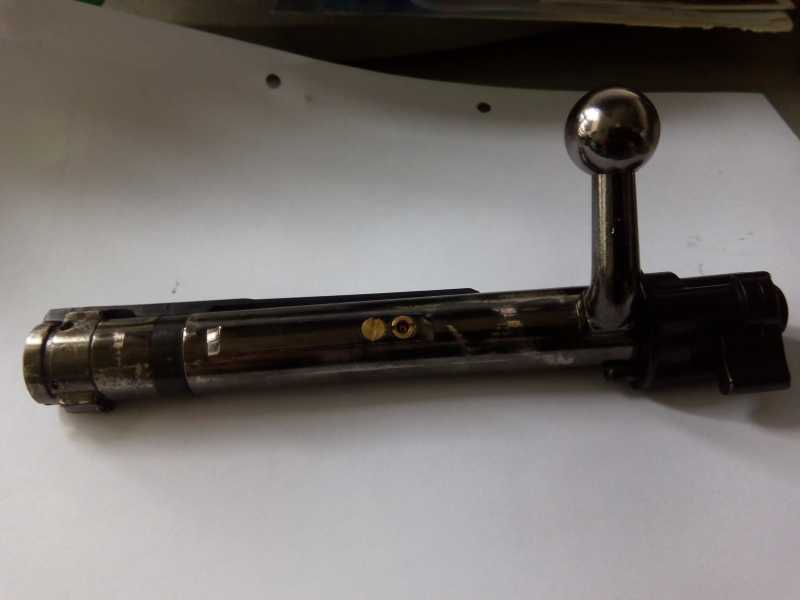

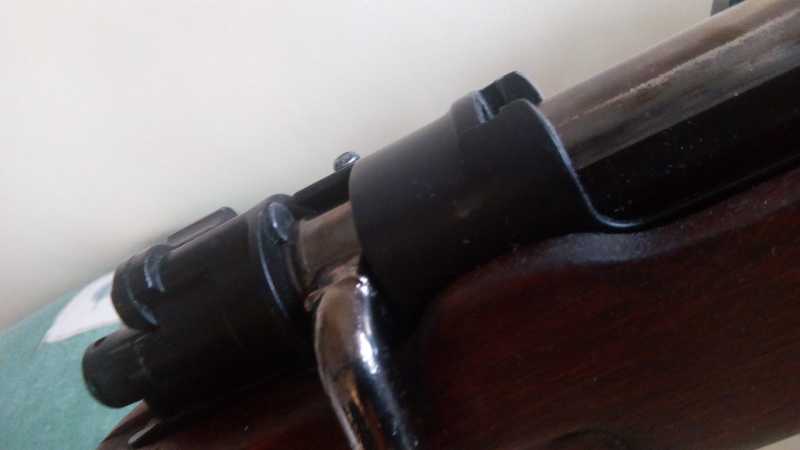

Далее затвор.

Затвор в принципе работал, но у него не хватало одной деталюшки.

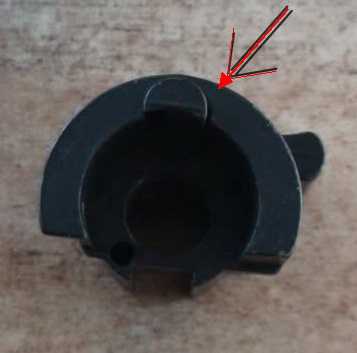

На фото стрелка указывает.

56)MAUSER K98K   (газовая).

Эта полукруглая деталька была утеряна, а без неё задняя часть затвора, в взведённом положении, задиралась вверх. При этом всё нормально стреляло, но внешний вид был не «айс». Сделал эту запчасть из подходяшего по диаметру болта – лишнее отрезал болгаркой, полукруг опять-же ею выточил. Деталька встала на место и всё стало айс!

57)MAUSER K98K   (газовая).

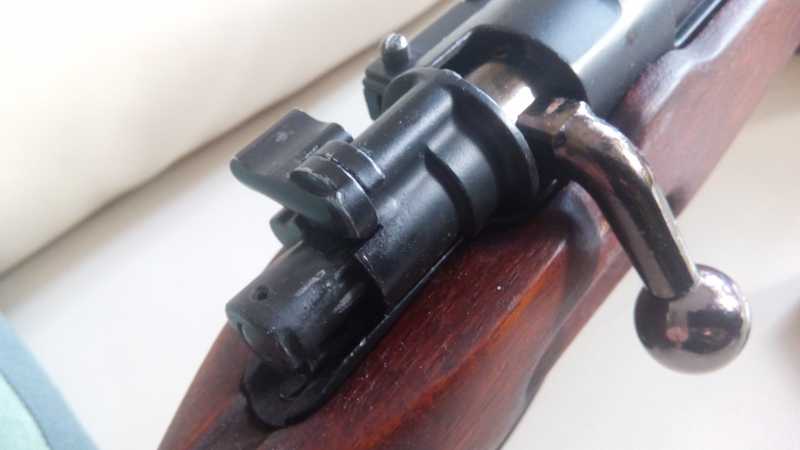

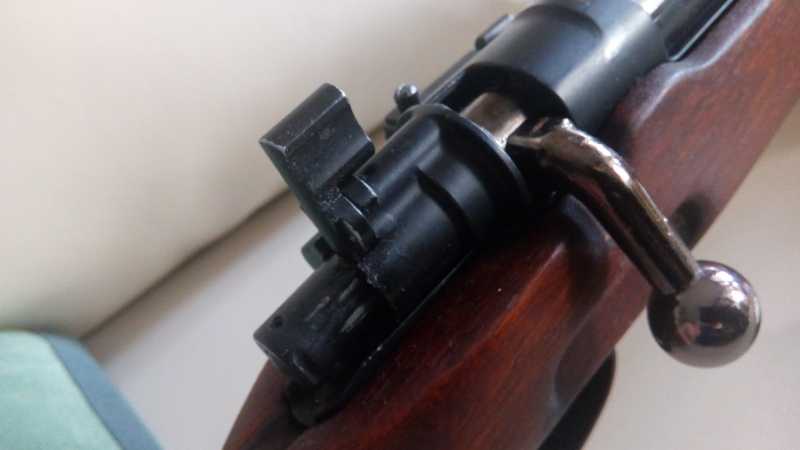

Флажок предохранителя в режиме стрельбы.

58)MAUSER K98K   (газовая).



На предохранителе.

59)MAUSER K98K   (газовая).

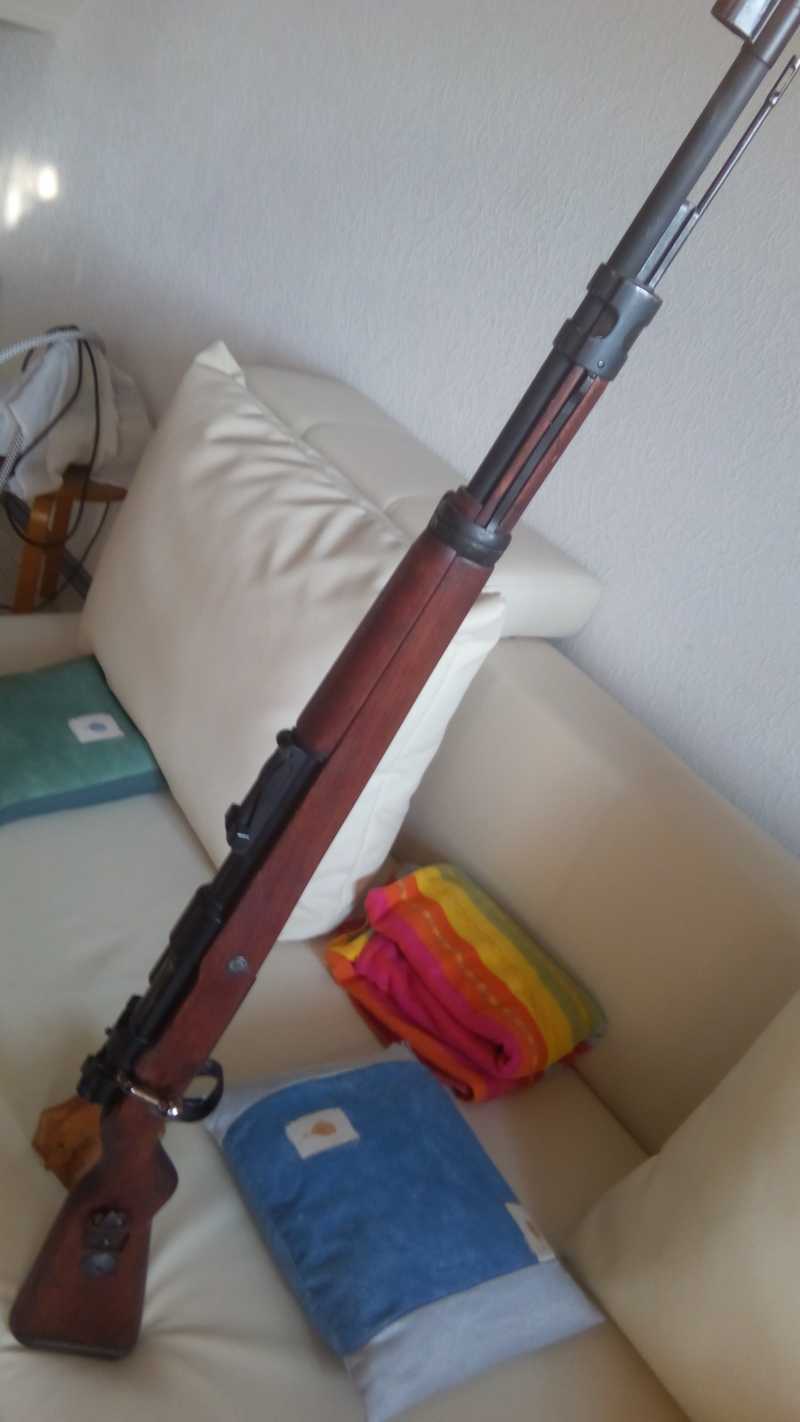

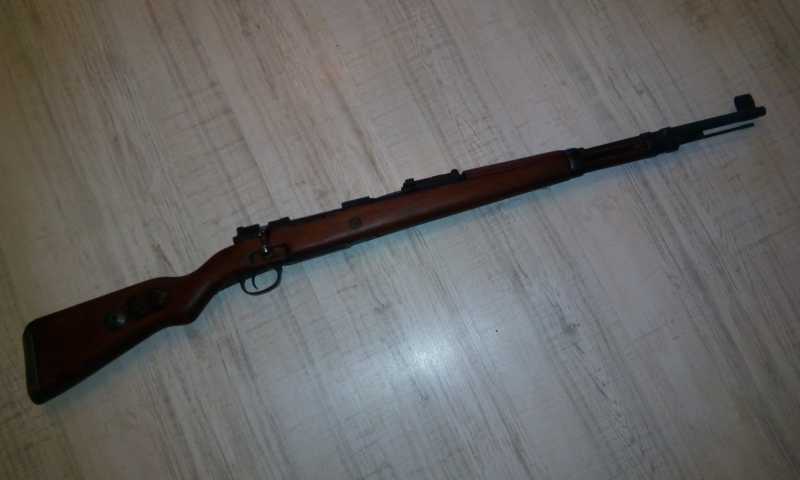

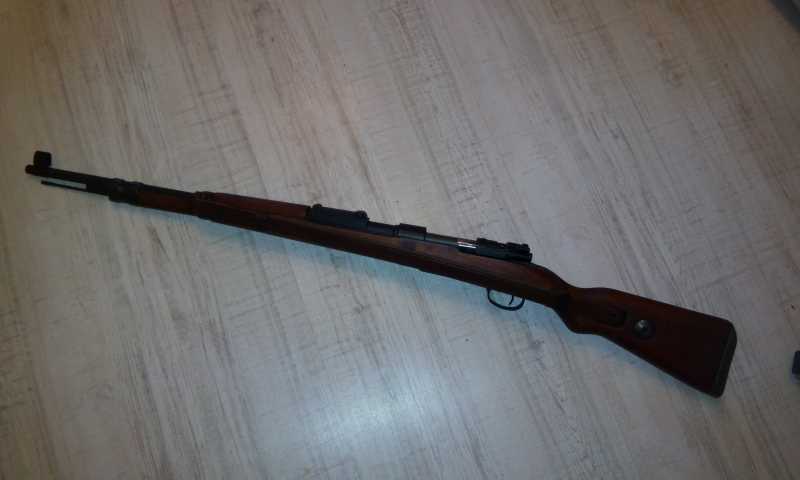

Вот так стала выглядеть винтовочка после всех доработок.
60)MAUSER K98K   (газовая).

  61)MAUSER K98K   (газовая).



При хорошем освещении.

62)MAUSER K98K   (газовая).

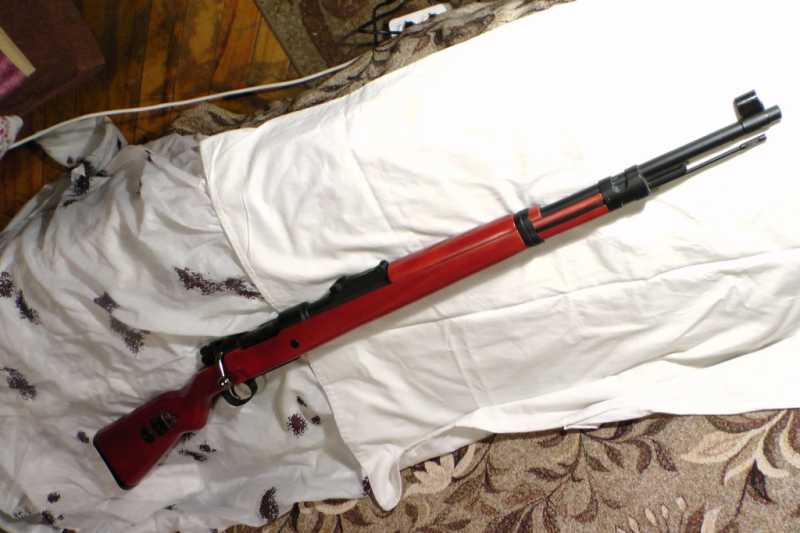

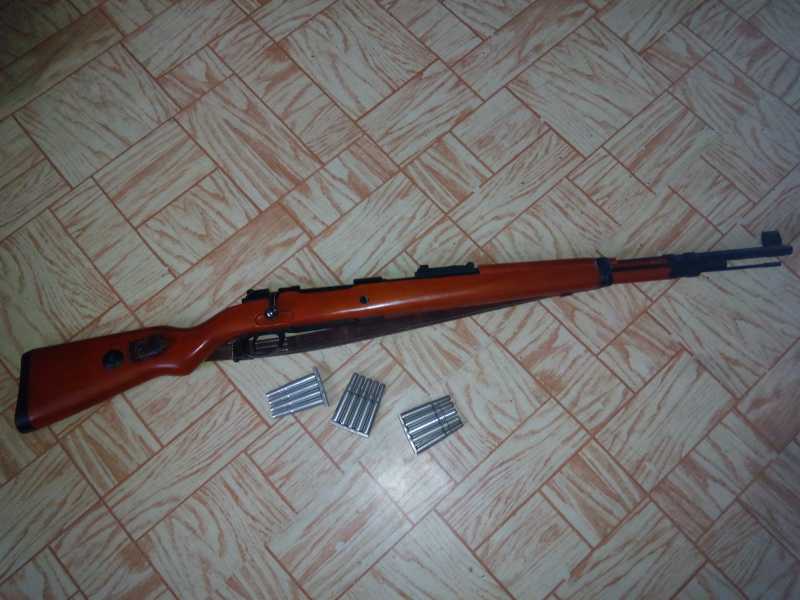

Вот так выглядела изначально. Покрашена оранжевой краской.
63)MAUSER K98K   (газовая).





Подытожу что с ней делалось:
1.Снята заводская краска и зашкурена.

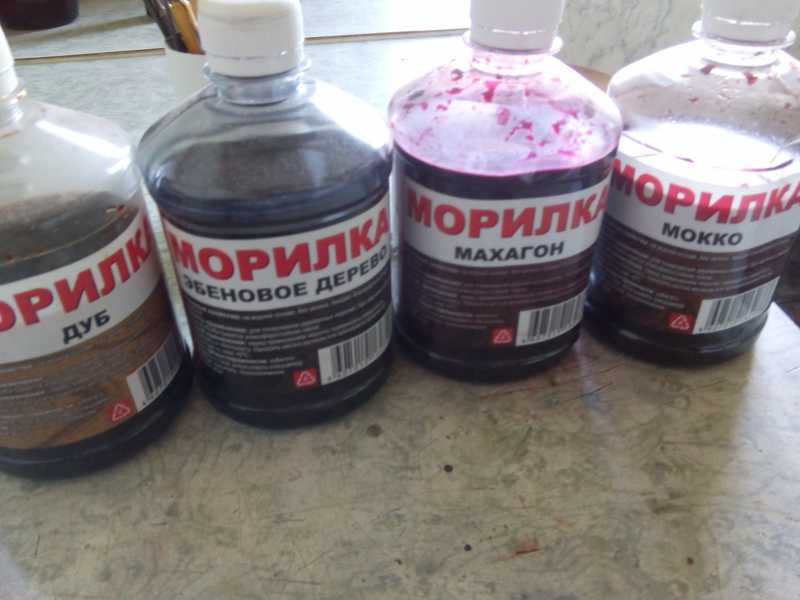

2. Заморена морилкой , 4 цветами (дуб, махагон, мокко, эбеновое дерево)
3. Пропитана льняным маслом
4. Покрыта воском
5. Полировка после каждой операции
6. Заменены на оригинал - пятка приклада, прилив штыка, оба кольца, пружина колец, шомпол, люверсы, ригель.

Может быть: заменю коробку с пружиной подачи патронов на оригинальную, спусковой крючок, прицельную планку, мушку (с небольшими доделками это реально). Выточить цельный  фальш стволик (здесь он чуть толще и состоит из 3 частей).



Карабин предназначен «для ковра» или для реконструкции. Стреляет он достаточно точно для шароплюя – в столб на расстоянии приблизительно 20 метров я попадаю 4 шарами из 5. А играть с ним в страйкбол – патроны разлетаются в радиусе 1,5 метров и искать их в траве ещё то извращение.



Напоследок фотография до 1943 года (форма старого образца): девушкам было тяжело и "длинно" с винтовкой Мосина, а наших карабинов было крайне мало и их обучают на трофейных чешских карабинах VZ 24, это чешская модификация MAUSER K98K (спасибо J.Silverу за зоркий глаз smiley)

64)MAUSER K98K   (газовая).



Вот это платье-гимнастёрка.

65)MAUSER K98K   (газовая).

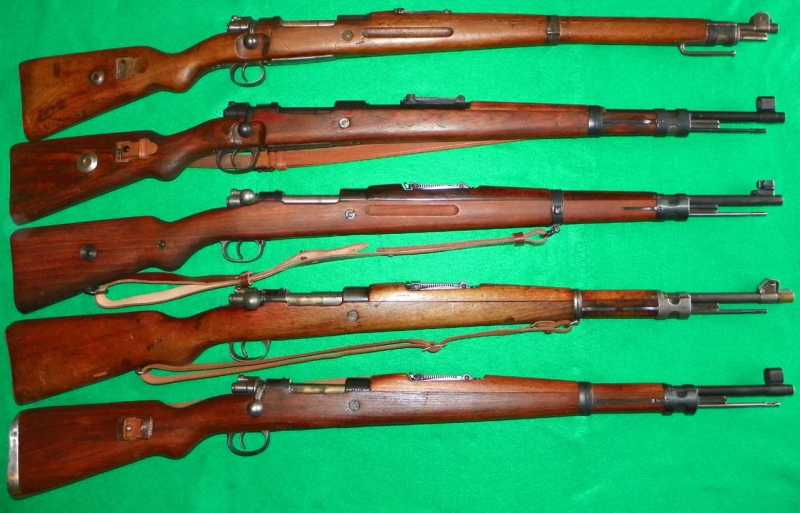

Несколько модификаций Маузера, выпускавшихся в разных странах.

Сверху вниз K98a, K98k, Vz 24 (он же чешский M24 для Сербии), бельгийский M24 для Сербии и югославский M48.
