Модератор для МР 654. (Часть 1)
Создание модератора для МР 654
Часть 1
Модератор - вещь очень нужная и полезная. С его помощью мы можем спокойно получать удовольствие от стрельбы не опасаясь привлечь к себе внимание. Таким образом, если уж у нас нет возможности вести стрельбу с пневматического оружия в безлюдных местах за чертой города, то использование на своей пневматике шумоподавителя позволяет нам сберечь свои нервы и душевное спокойствие окружающих.
Очень часто модератор используют на пневматических винтовках, но и на пистолетах он не будет лишним. Модератор отсекает струю газа стабилизируя шар в полете. Снижение звука выстрела не единственный плюс модератора, также он отсекает поток газа и предает пневматическому пистолету внушительный вид. При его использовании на газобаллонном пистолете основная мощность вырывающегося из ствола потока газа гасится в первой камере.
Модератор цельнометаллический, многокамерный, не разборный. Выполнен из стальной трубы с внешним диаметром 32 мм и толщиной стенки 1 мм, с элементами пайки и лужения.
Методом проб и ошибок, я пришел к выводу, что пусть модератор будет не разборный, но зато надежный и эффективный.
Для жесткой фиксации и поджима со стволом имеет две регулировочных гайки, которые в свою очереди выполняют функцию центровки модератора, а так же сводит на минимум возможность какого либо люфта на резьбе.

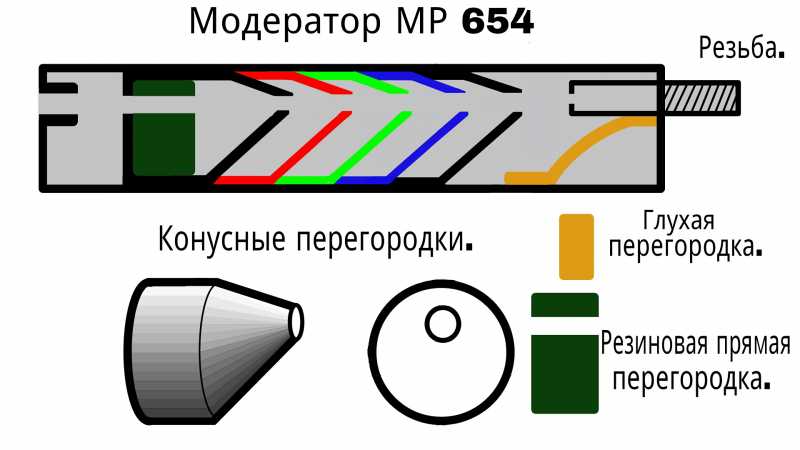

Главным моментом при проектировании было чтобы модер не перекрывал линию прицела мушки и целика. Поэтому модератор выполнен со смещенным от центра отверстием.
![1)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/24_opt.jpg)
Определившись с диаметром корпуса осталось определиться с его длинной. Я остановился на двадцати сантиметрах. Можно конечно сделать и короче, путем уменьшения размеров камер. Но лично меня такая длинна вполне устраивает.
С наружной пайкой никаких проблем не возникло, детали легко спаивались и лудились.
А вот что-то припаять внутри трубы диаметром 32 мм оказалось крайне сложно.
Проблематично правильно без перекосов разместить деталь да еще и припаять ее. Ограниченное пространство не дает возможности работать паяльником в полном объеме. Для облегчения работы в корпусе сделан небольшой вырез, так же проделано четыре отверстия для дополнительных мест пайки пластины с резьбой. Эти дополнительные места спайки придают надежность в соединении пластины с резьбой и корпусом. Все вырезы и отверстия в корпусе в дальнейшем будут запаяны.
Способ крепления модератора на ствол обычное резьбовое. Ствол уже имеет внутреннюю резьбу размером М9х1. Осталось придумать, как и из чего сделать переход с модератора на ствол МР 654. Резьба какая то не стандартная, поиск в интернете не принес особого результата. Ничего не оставалось как сверлить и нарезать резьбу своими силами. Подходящей плашки для нарезки такой резьбы я не нашел. В продаже правда есть регулируемые, но они и стоят примерно с восемь сотен. На такие затраты я не рассчитывал.

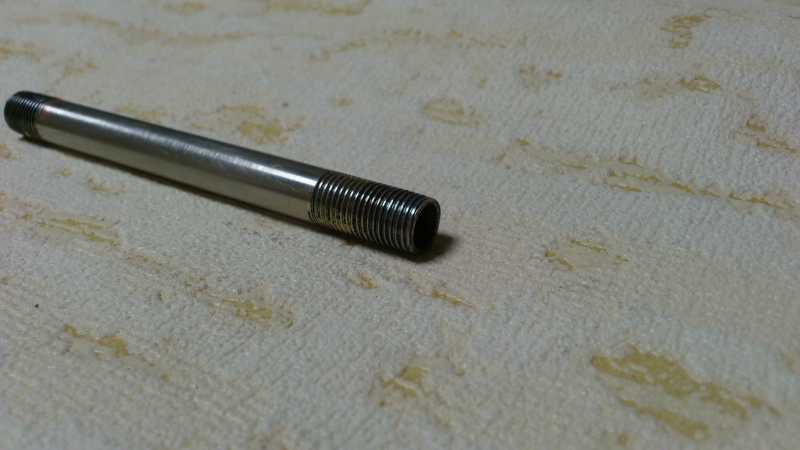

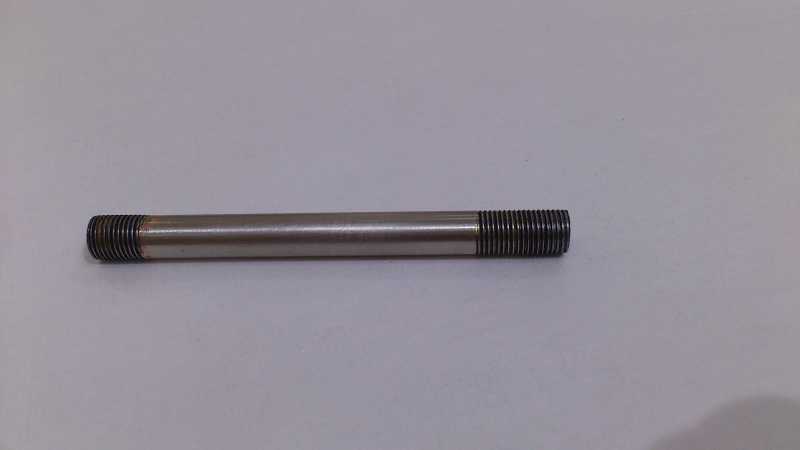

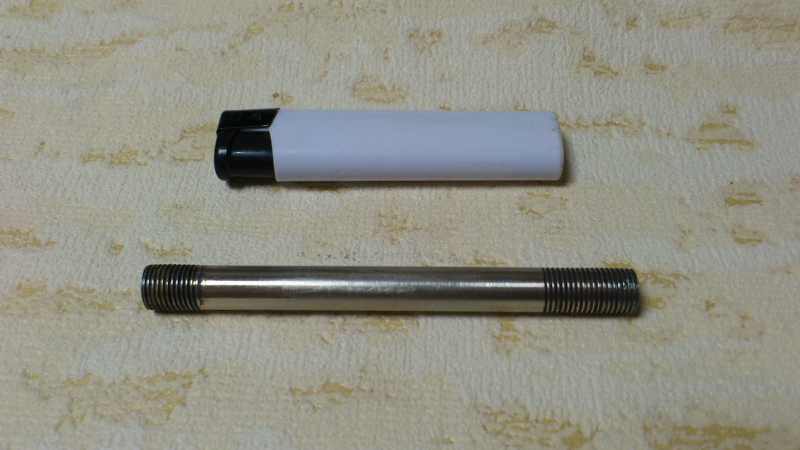

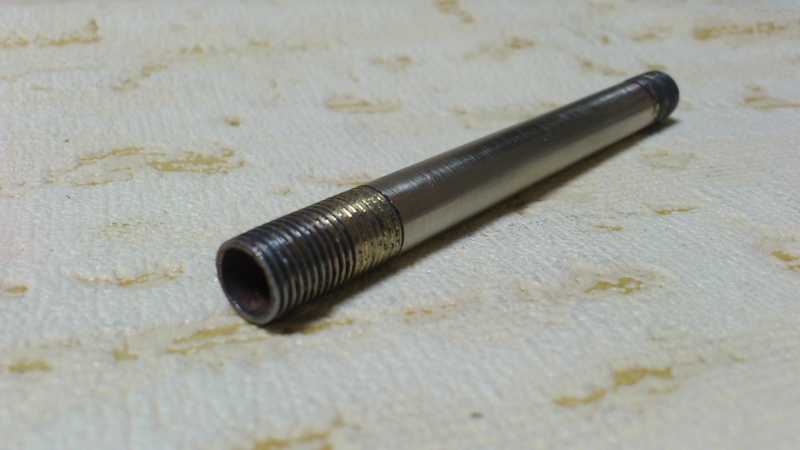

Совершенно случайно, один мой знакомый, работающий в сфере установки и обслуживание кондиционеров, оговорился, что есть трубка с такой резьбой 9 мм, но насчет шага резьбы не уверен. Когда эта трубка попала ко мне в руки стало ясно, это то что нужно. Трубка с внутренним диаметром 6 мм, размером резьбы 9 мм и шагом 1 мм подходит идеально. Относится ли она к самим кондиционерам, неизвестно, так как она стальная, возможно что-то из элемента корпуса или какая то монтажная деталь.
![2)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/25_opt.jpg)
![3)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/26_opt.jpg)

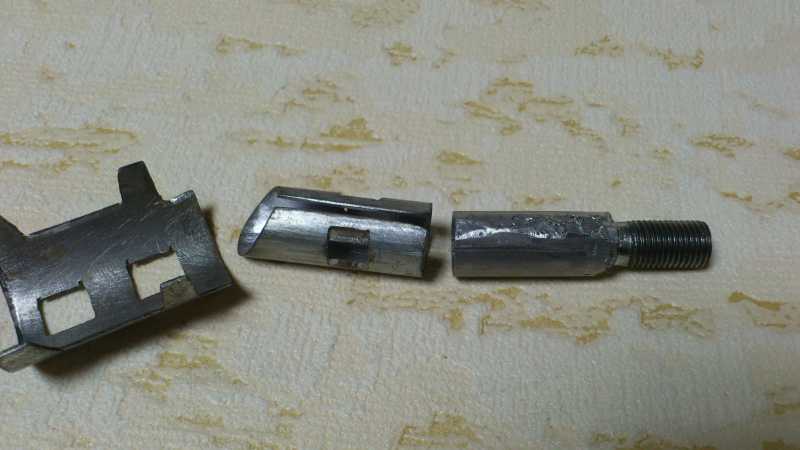

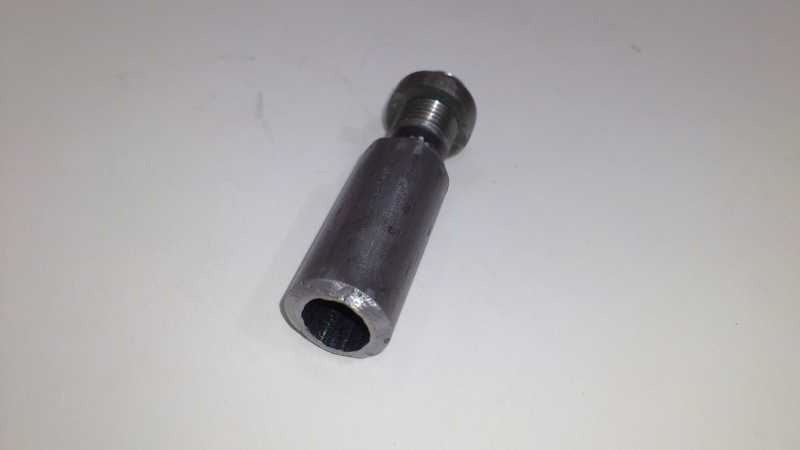

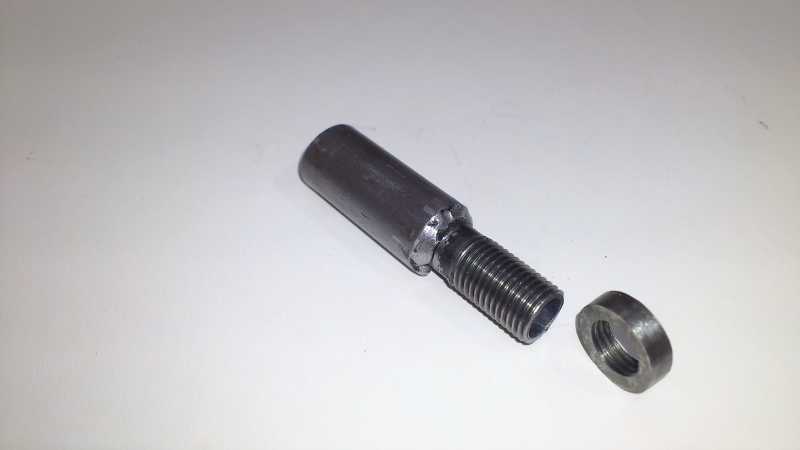

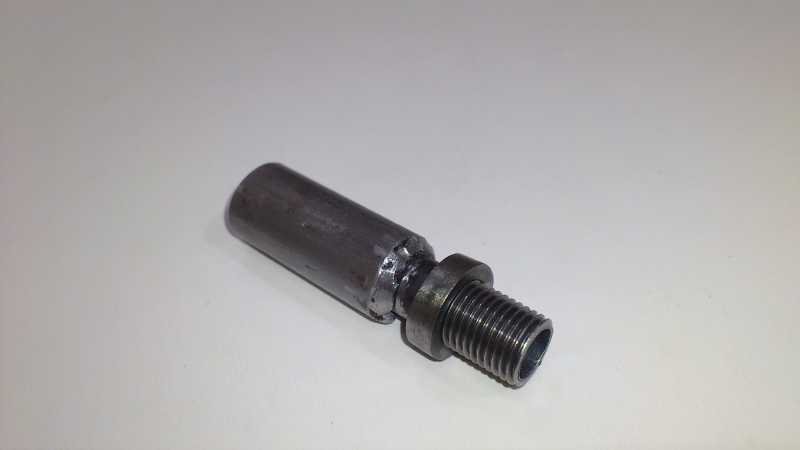

От трубки отрезается пять сантиметров, два сантиметра с резьбой будут выступать из корпуса модератора, остальные три сантиметра нужно увеличить в диаметре для более надежной припайки. Для увеличения я вставлял трубу 9 мм в трубку большего диаметра, в которой заранее проделал отверстие. На этом этапе главное хорошо спаять детали между собой, иначе в дальнейшем трубку с резьбой может провернуть! Что не желательно при неразборной конструкции модератора. Теперь трубка с противоположной от резьбы стороны имеет больший диаметр.Чтобы избежать какого либо рикошета при выстреле я немного расточил ее внутренний диаметр.

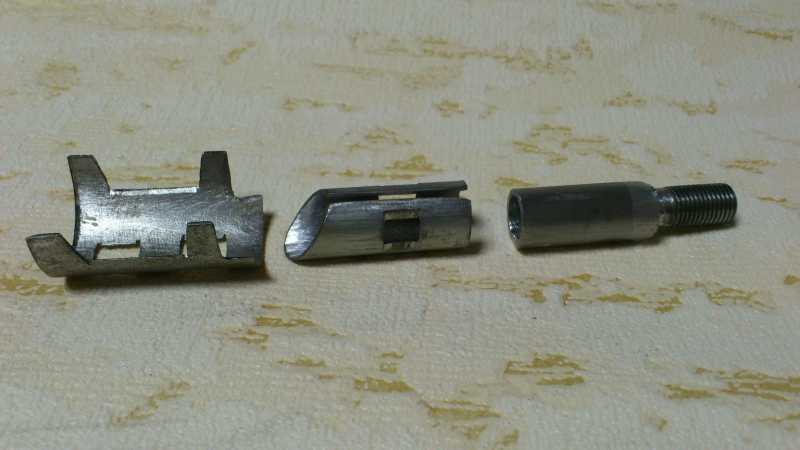

Эта трубка с резьбой, соединяющая модератор со стволом, испытывает большую нагрузку так как держит вес цельнометаллического модератора. А весит он немного не мало 410 грамм. Для более надежного крепления резьба сначала припаивается к пластине которая в свою очередь припаивается к самому корпусу.
Во всех дополнительных деталях проделаны отверстия для наиболее эффективной спайки. Такое соединение более надежное.
![6)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/29_opt.jpg)
![7)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/30_opt.jpg)
![8)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/31_opt.jpg)
![9)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/32_opt.jpg)
![10)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/33_opt.jpg)

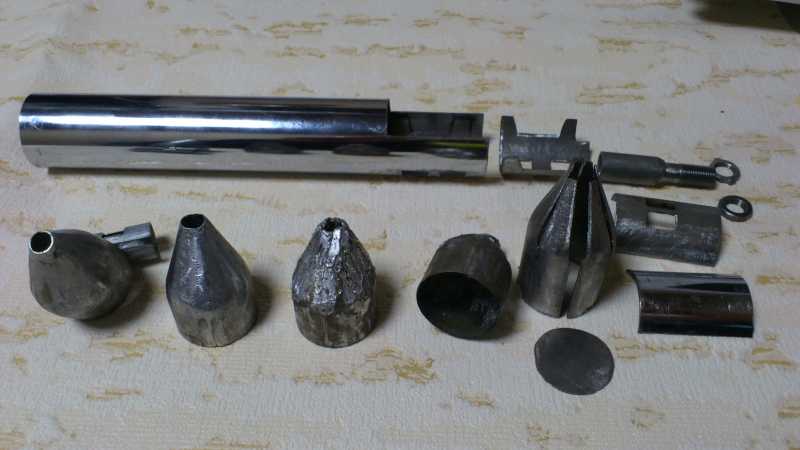

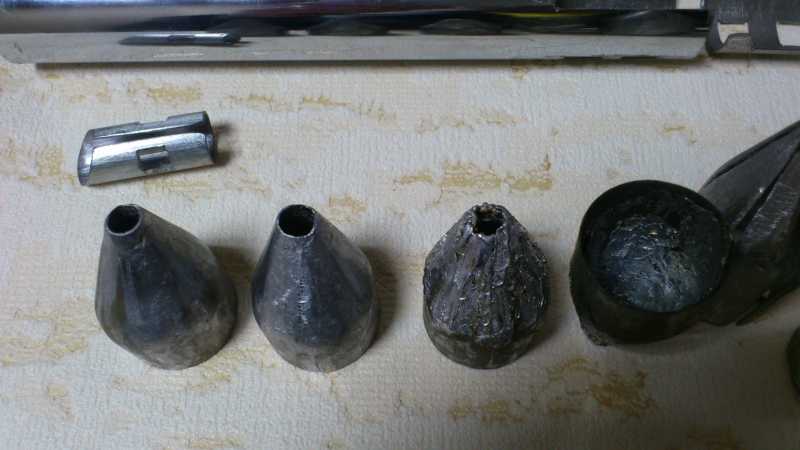

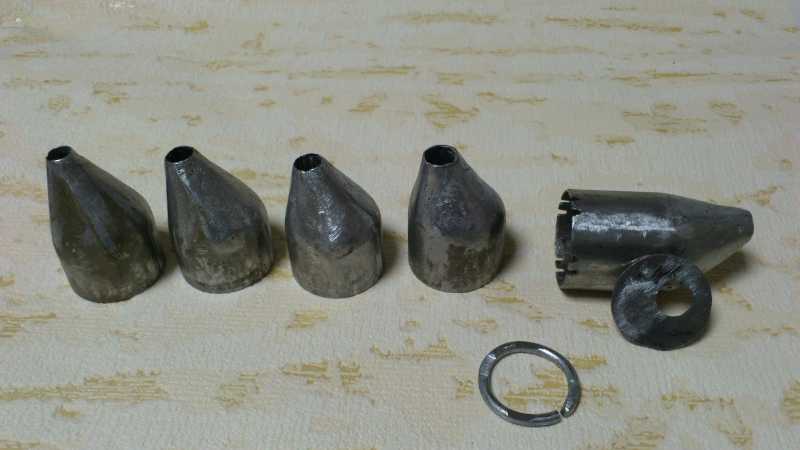

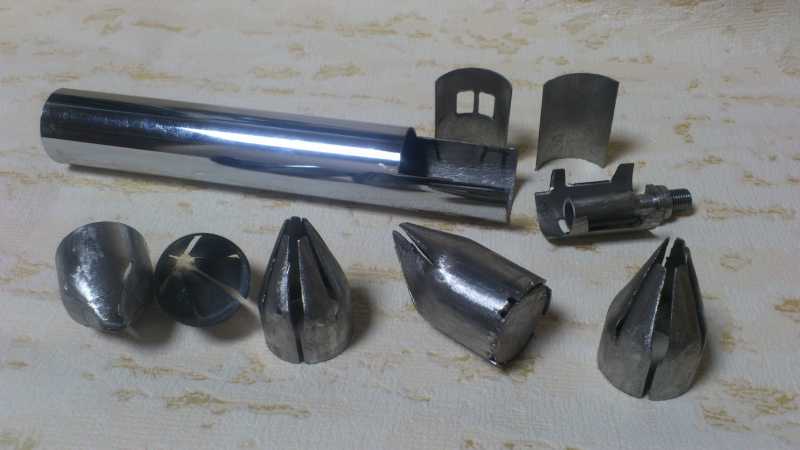

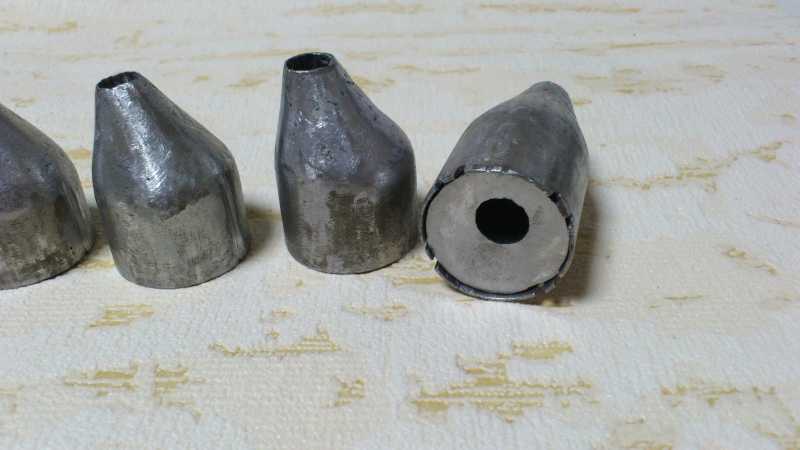

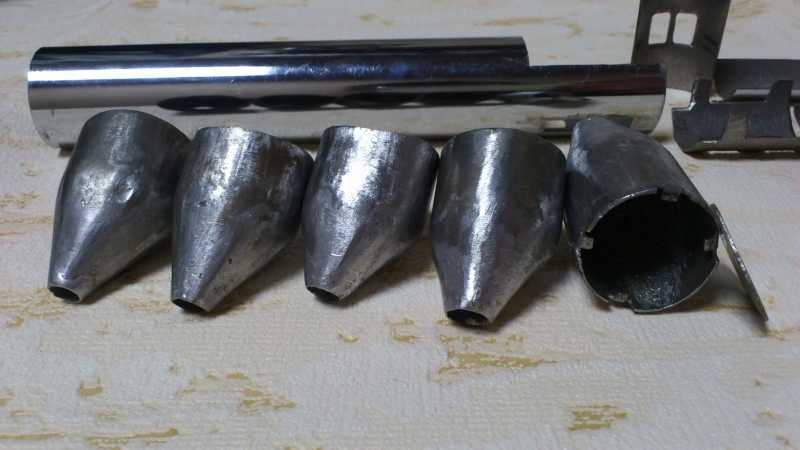

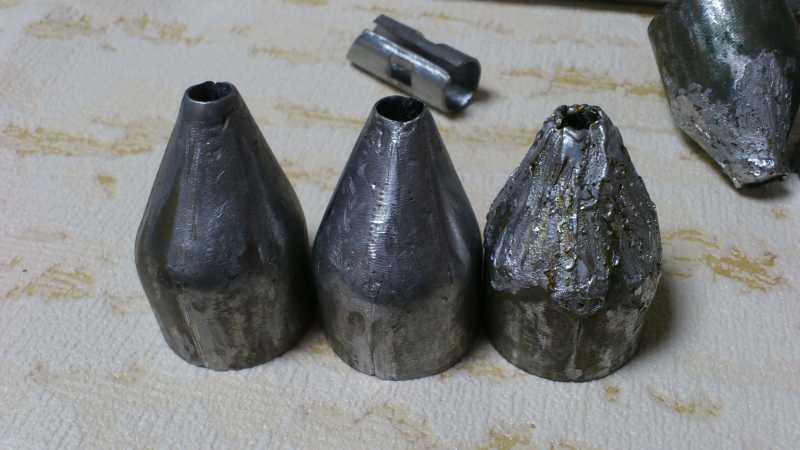

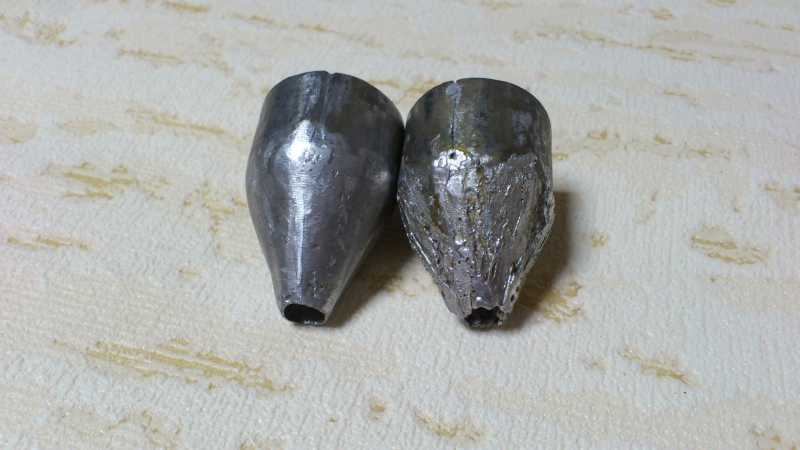

Модератор имеет смещенное от центра отверстие. Для этого изготовлены конусные перегородки которые имеют форму усеченного конуса со смещённым основанием, в каждой из которых проделаны отверстия 6 мм. Весь этот процесс занимает не мало времени и пожалуй является самым трудоемким. Из той же трубы что и корпус модератора нужно сделать заготовку из которой в дальнейшем будет сделана конусная перегородка. Для этого часть трубы в три сантиметра пилиться, сгибается и обтачивается. После таких манипуляций труба принимает форму конуса. Отмерив еще два сантиметра обрезается.
Получаем заготовку которая бы входила во внутрь трубы с внешним диаметром 32 мм с внутренним 30 мм. Таких деталей одинакового размера изготавливается четыре штуки, пятая длиннее на 1 см. В ней также будет установлена прямая перегородка.
Важный момент на этом этапе соблюсти соосность будущих отверстий и форму конуса перегородок.

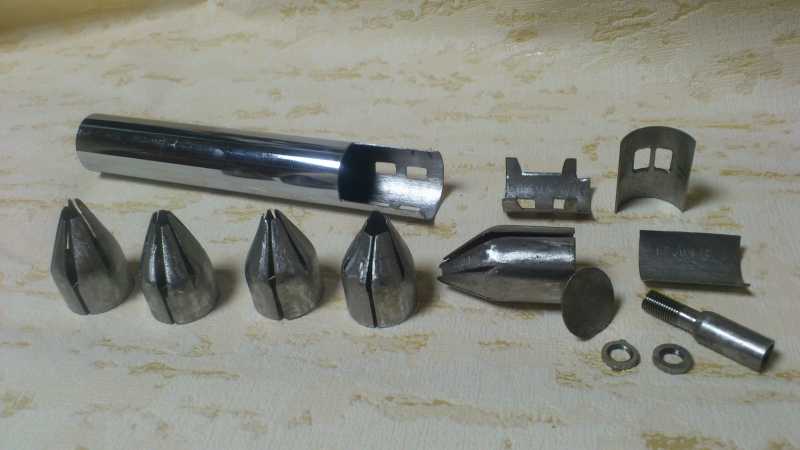

![11)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/34_opt.jpg)
![12)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/35_opt.jpg)
![13)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/36_opt.jpg)
Далее идет в ход паяльник и начинается процесс пайки и лужения. Лишние отверстия в заготовке запаиваются припоем ПОС-61, в некоторых случаях с накладкой в "размер". Лишнее убирается и обтачивается надфилем.
Объем камер, образуемых перегородками, имеет разные размеры. Самая первая в два раза больше последующих четырех.

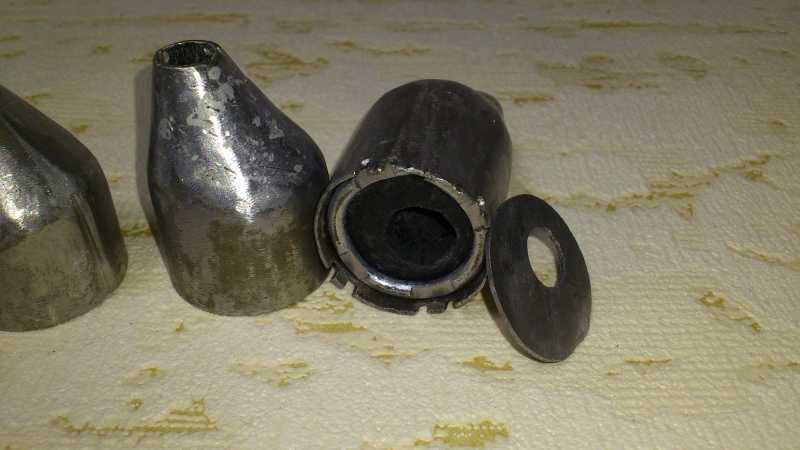

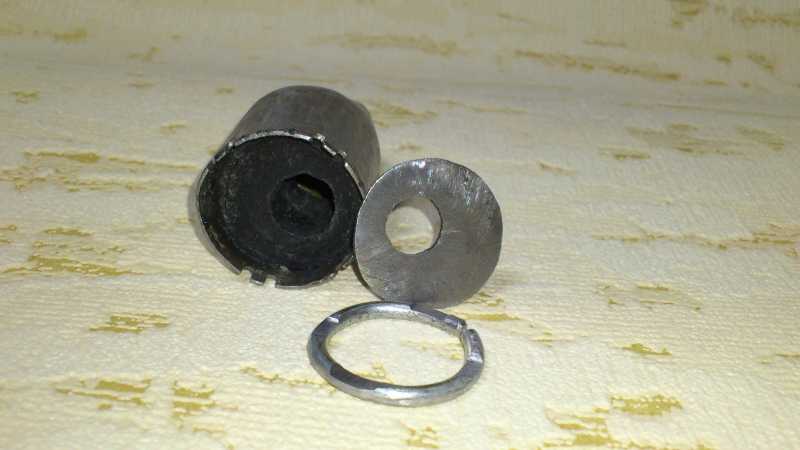

Последняя перегородка удлиненная, в нее так же установлена резиновая прямая перегородка толщиной в 2 см.

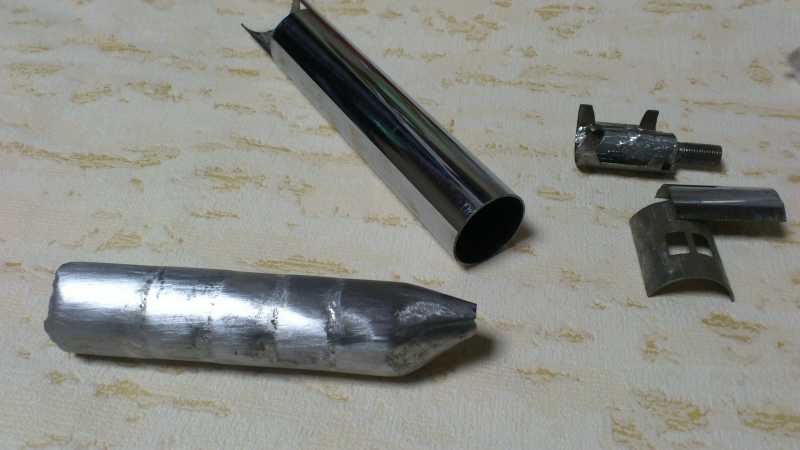

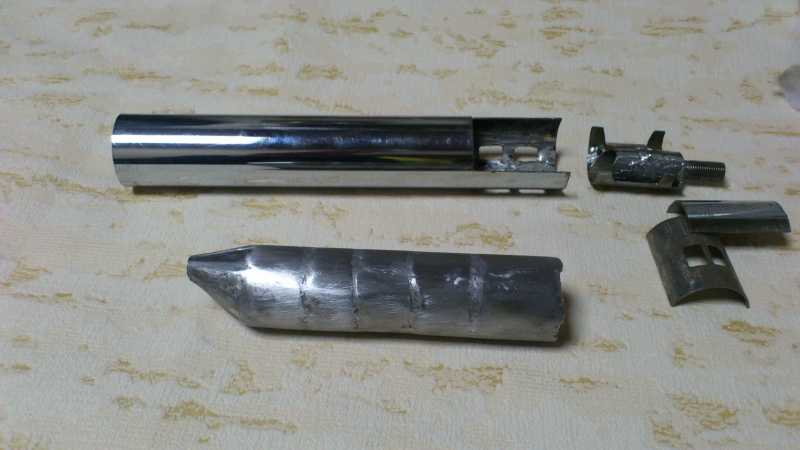

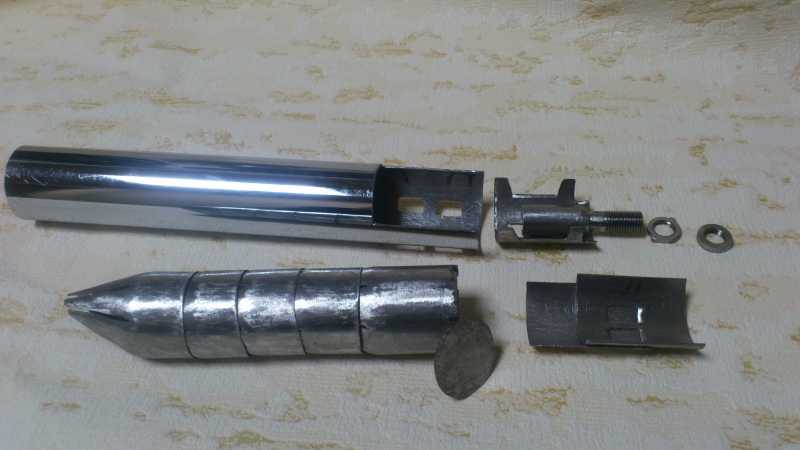

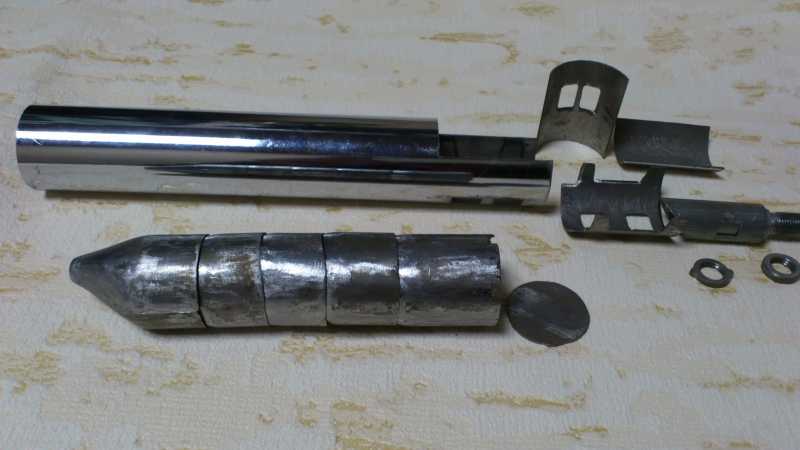

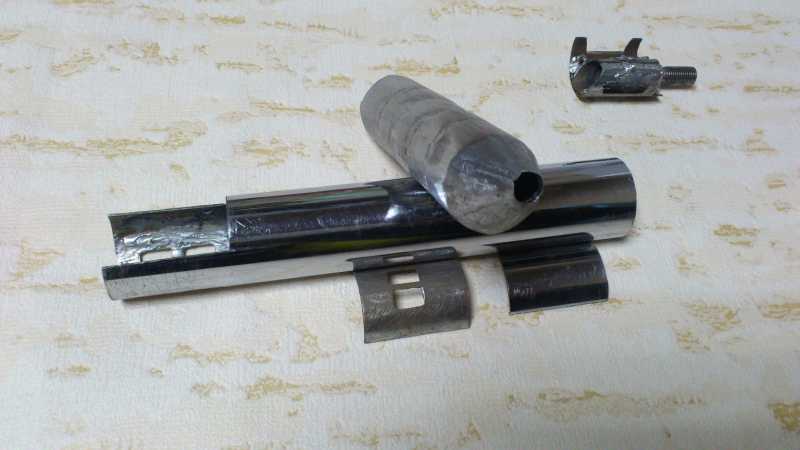

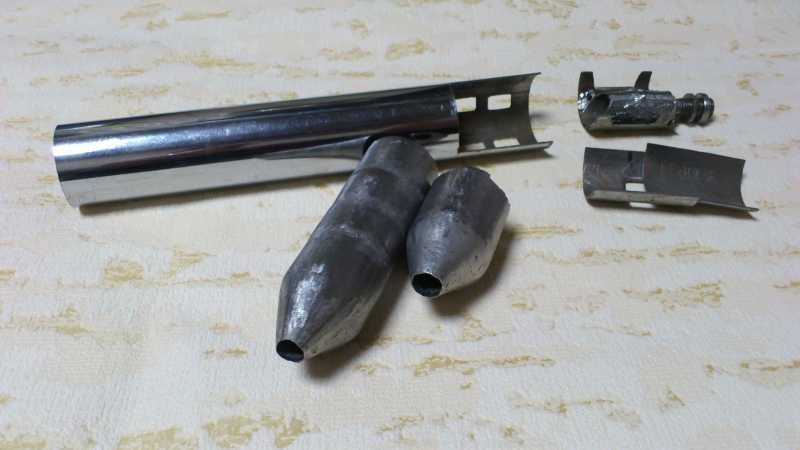

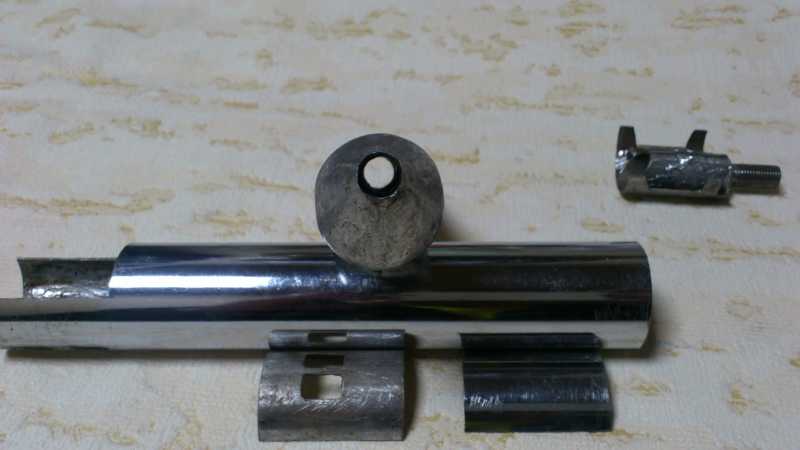

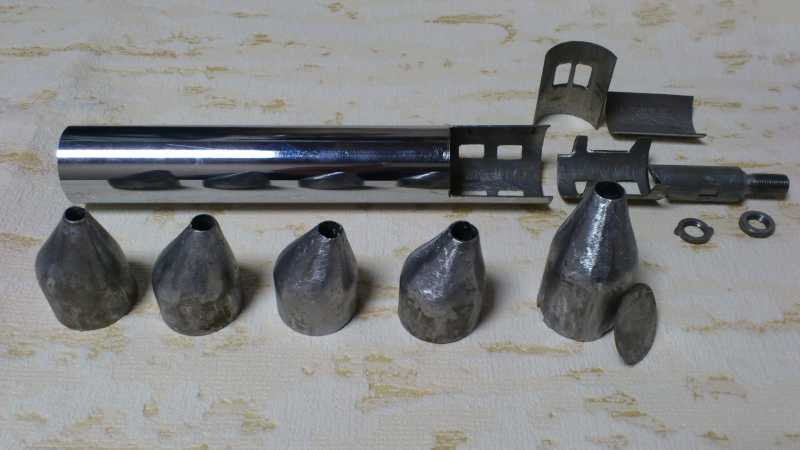

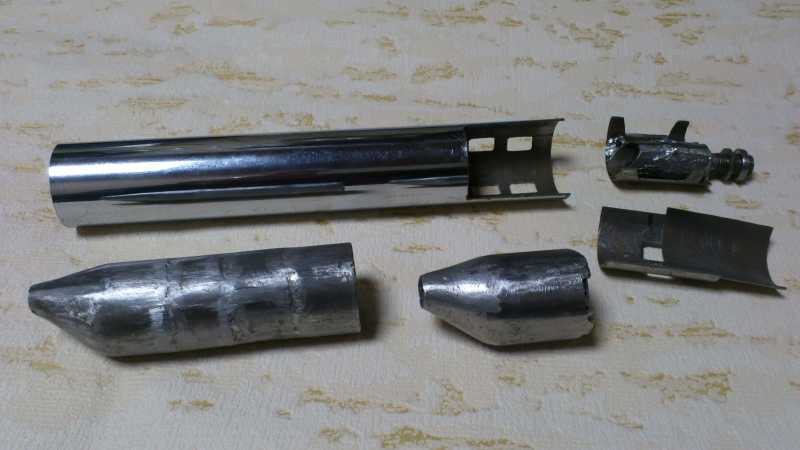

Далее соблюдая соосность отверстий перегородки собираются в единое целое, поочередно спаивая их между собой.
Не менее важным моментом является появление налета ржавчины на металле после применения паяльной кислоты.
Поэтому перед сборкой все перегородки были зачищены шкуркой и покрашены краской.
![26)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/49_opt.jpg)
![27)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/50_opt.jpg)
![28)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/51_opt.jpg)
![29)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/52_opt.jpg)
![30)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/53_opt.jpg)
![31)Модератор для МР 654. (Часть 1)](https://www.air-gun.ru/social/picturs/0/16/6/54_opt.jpg)
Хотелось бы отобразить весь процесс изготовления в мельчайших подробностях в одной статье, но по каким-то причинам весь текст с фото не загружается, наверно интернет у меня мудрит. Придется разбить на две части.
