Монтируем планки weawer на Аникс

Опубликовано:

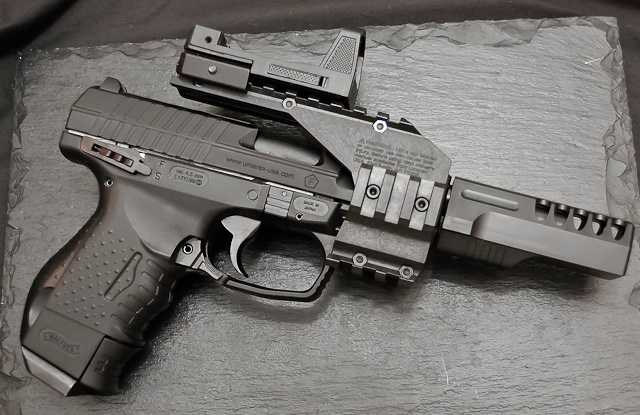

Когда то давно хотел приобрести себе такой пневматический пистолет...

Установка планки вивер на пневматический пистолет

Когда то давно хотел приобрести себе такой пневматический пистолет...

1)Монтируем планки weawer на Аникс

Но тогда возможности не было, а когда она появилась пистолет сняли с производства...

В связи с чем, после того как ко мне пришел Нироган, я тут же загорелся желанием сделать из него что то подобное. Компактный, мощный, кучный... Но внешне "кирпич". Решено было добавить ему лоска и облагородить его внешний вид добавив ему "тактичности".

Для этого мне понадобилось:

  1. Планка weawer (250 рублей)
  2. Набор сверл
  3. Набор метчиков
  4. Набор шестигранников
  5. Дрель с регулируемыми оборотами
  6. Пилка по металлу
  7. Наждак с резиноабразивным диском
  8. Тиски
  9. 2-3 часа свободного времени.

Обо всем по порядку... Так как времени на неделе не бывает, а в выходные его не бывает тем более "модернизация" была назначена на поздний вечер субботы...(далее будет следовать много фото и мало букафф, прошу прощение за качество фото так как в "полевых условиях" фоткал на "калошу").

1. Подготовка планки

2)Монтируем планки weawer на Аникс

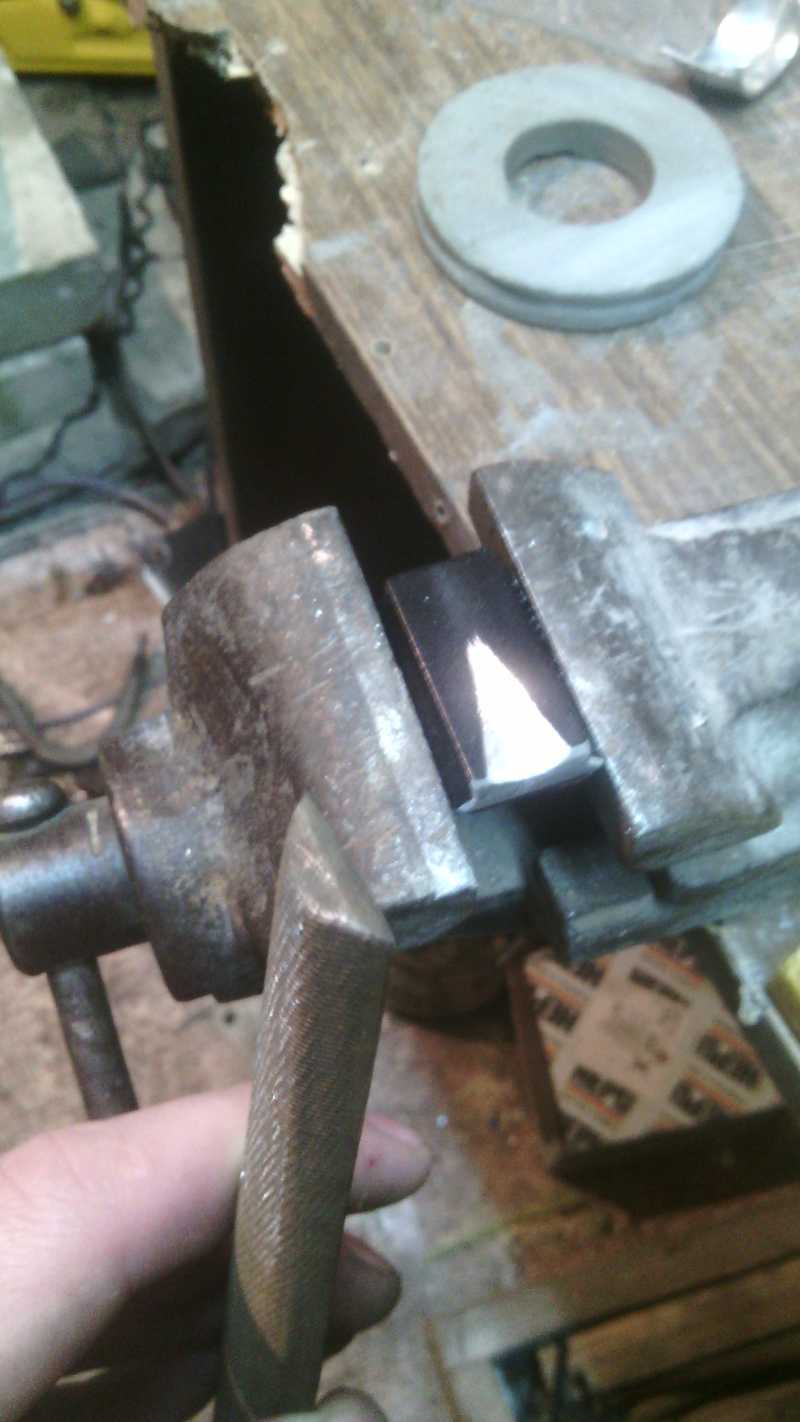

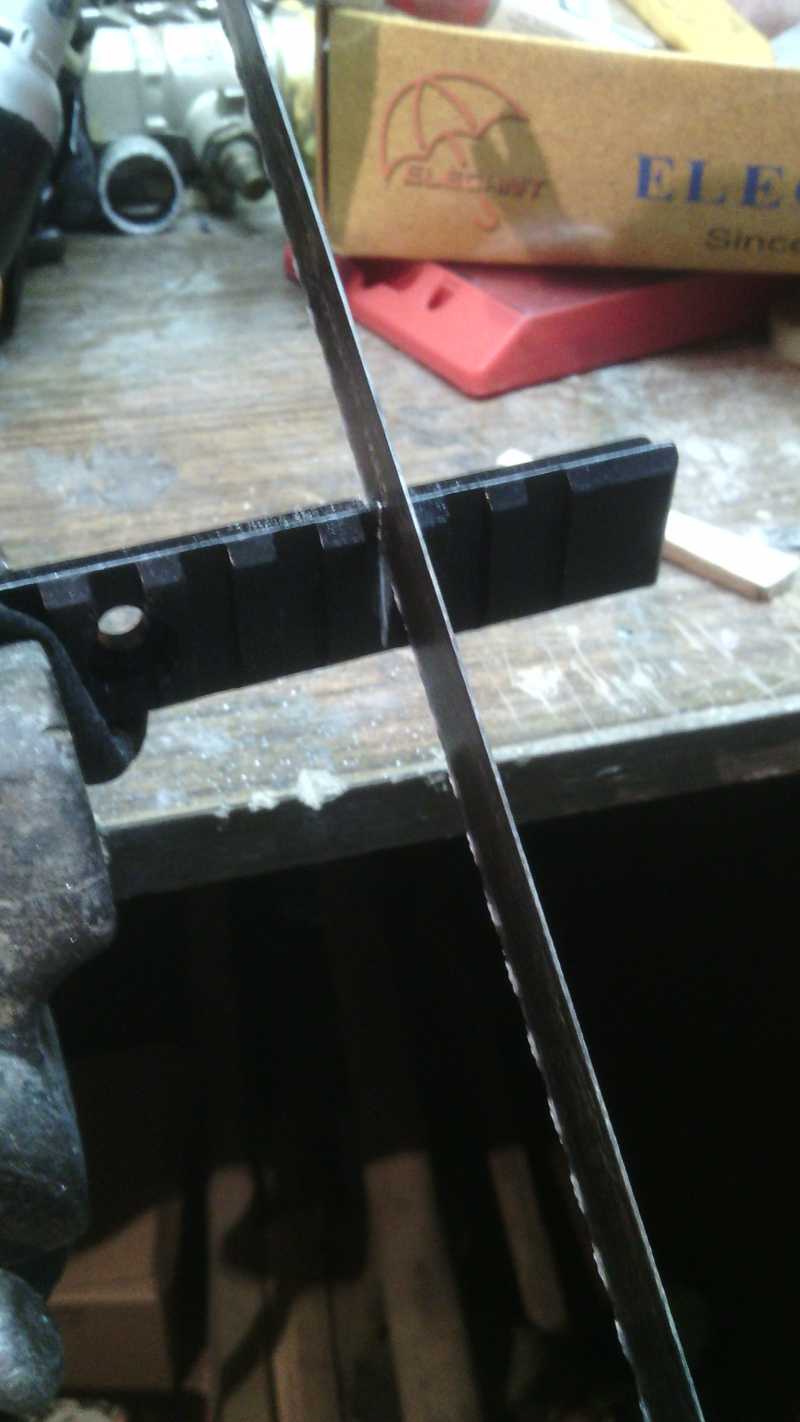

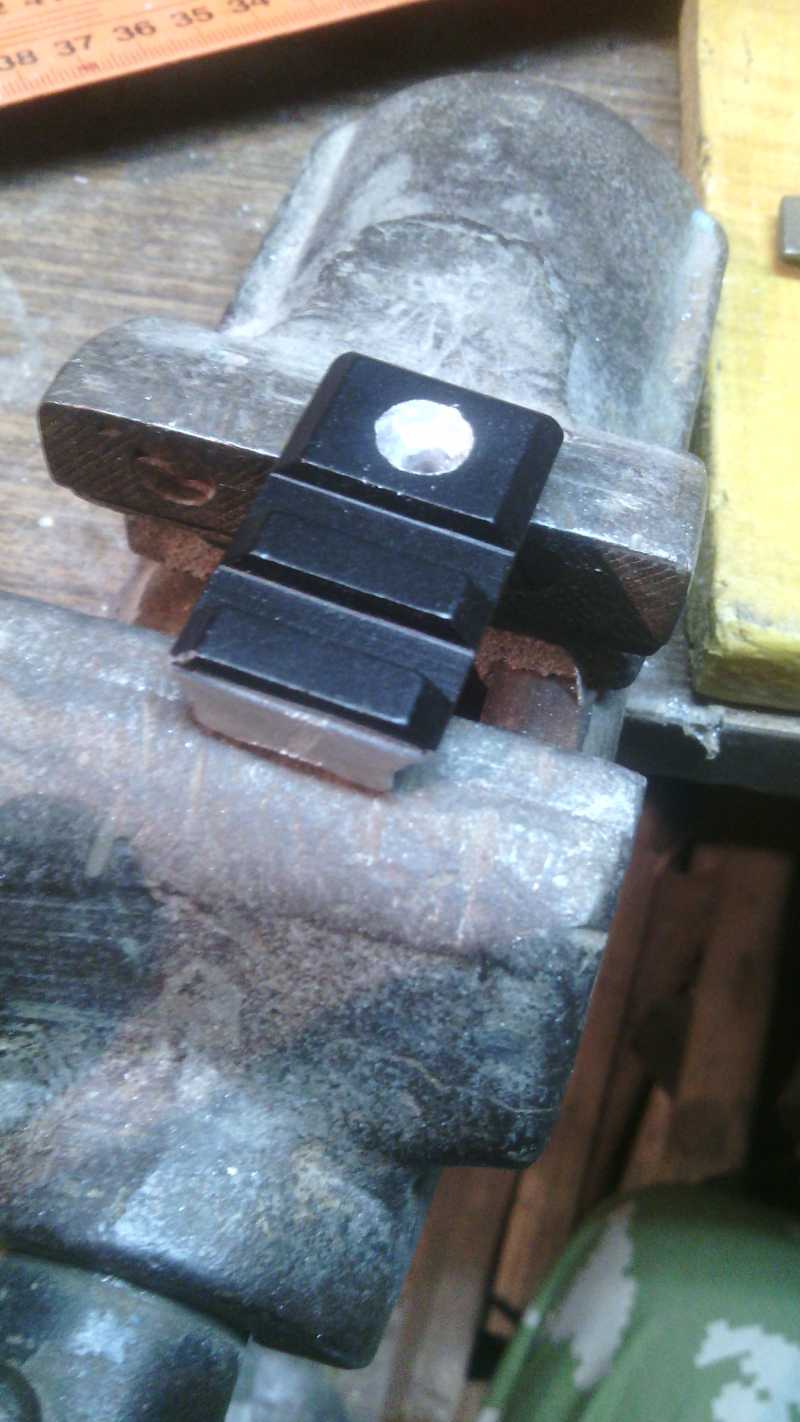

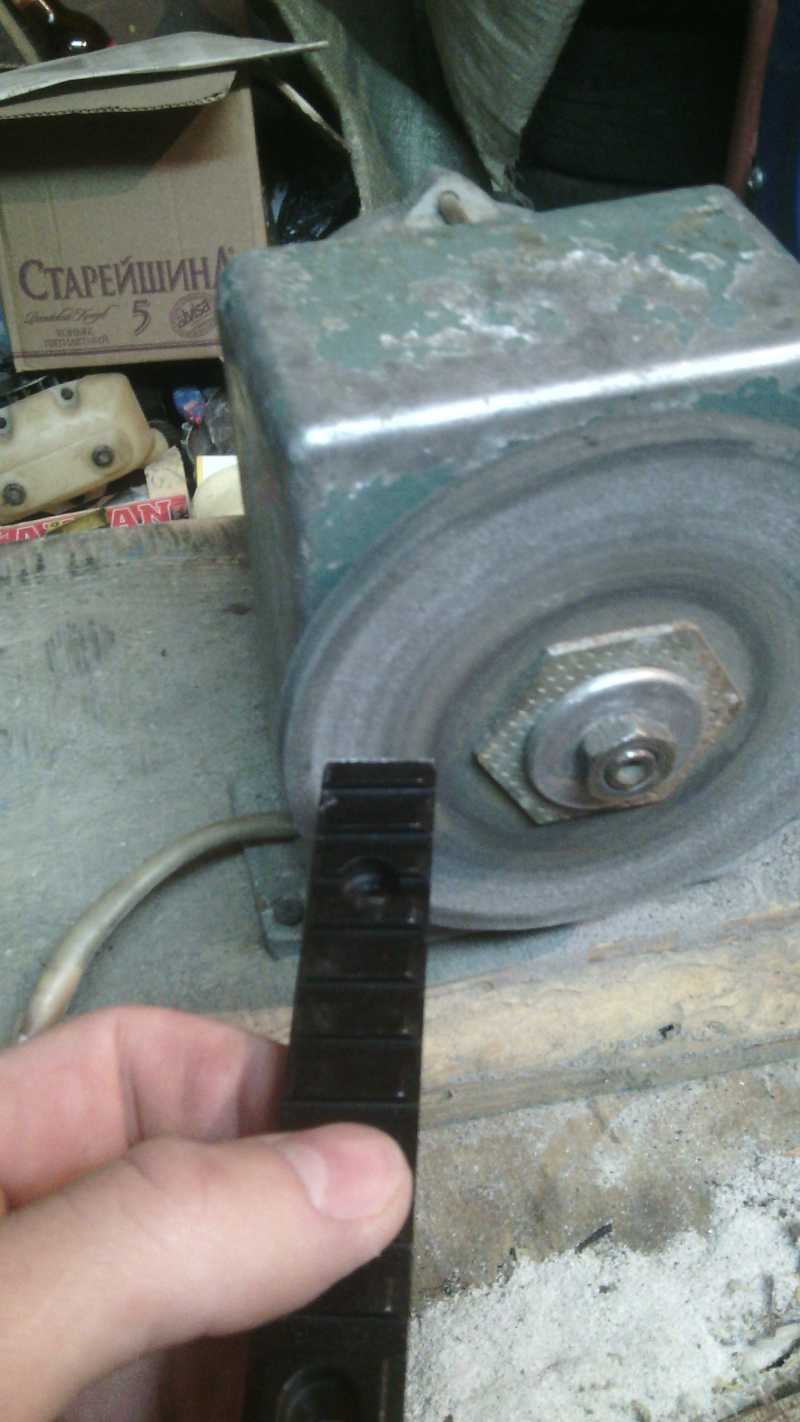

отмеряем нужную длину (чтобы планка ложилась между стандартными прицельными приспособлениями, их было решено оставить чтобы в случае выхода из строя коллиматора на природных пострелушках, пистолет не становился куском железа для "батонинга" дров к костру). Отпиливаем нужный размер и зашлифовываем торцы на обоих кусках.

3)Монтируем планки weawer на Аникс

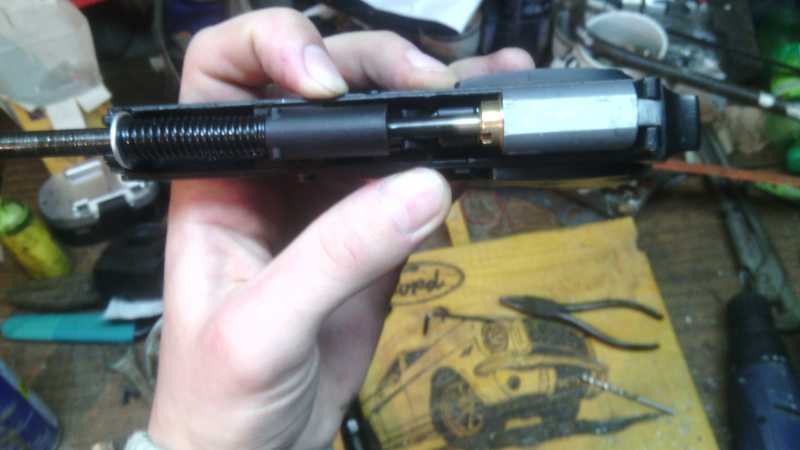

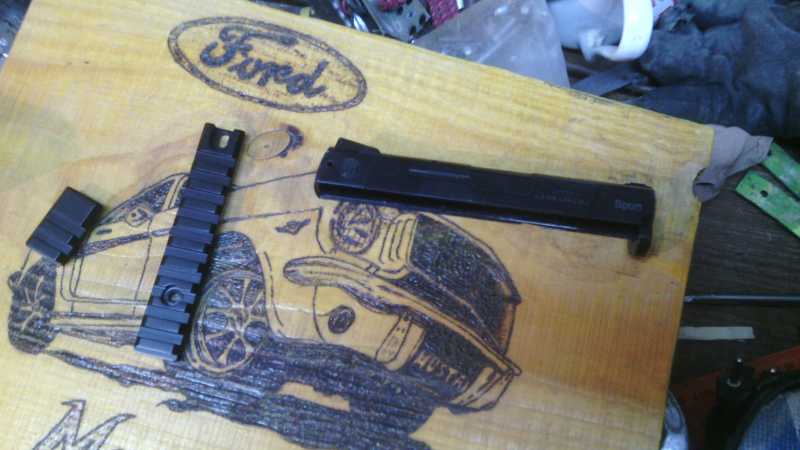

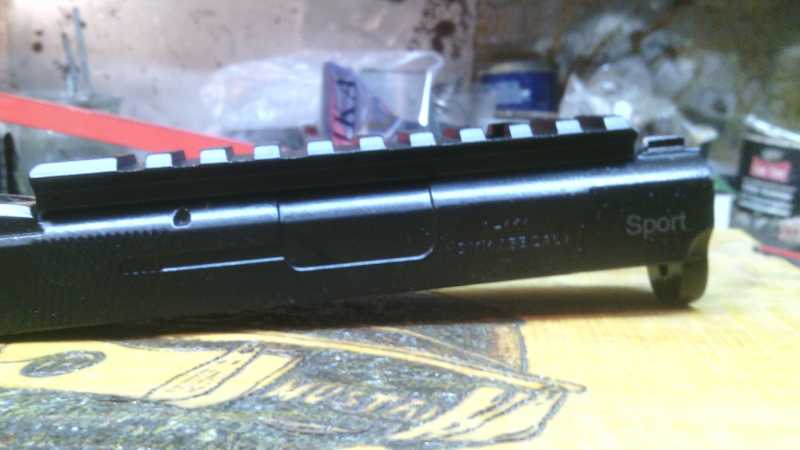

2. Разбираем пистолет, производим примерку...

4)Монтируем планки weawer на Аникс

5)Монтируем планки weawer на Аникс

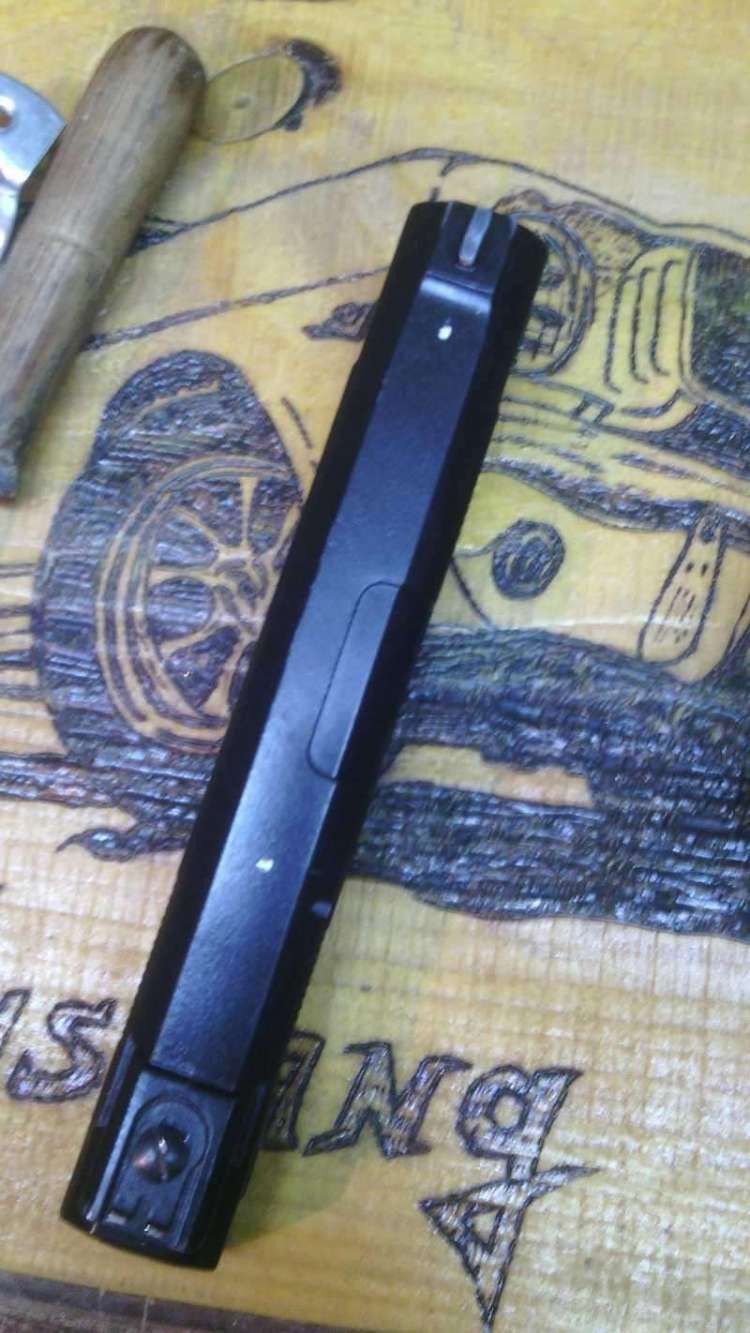

Если все стало как надо, размечаем отверстия под место будущей резьбы под крепление планки

6)Монтируем планки weawer на Аникс

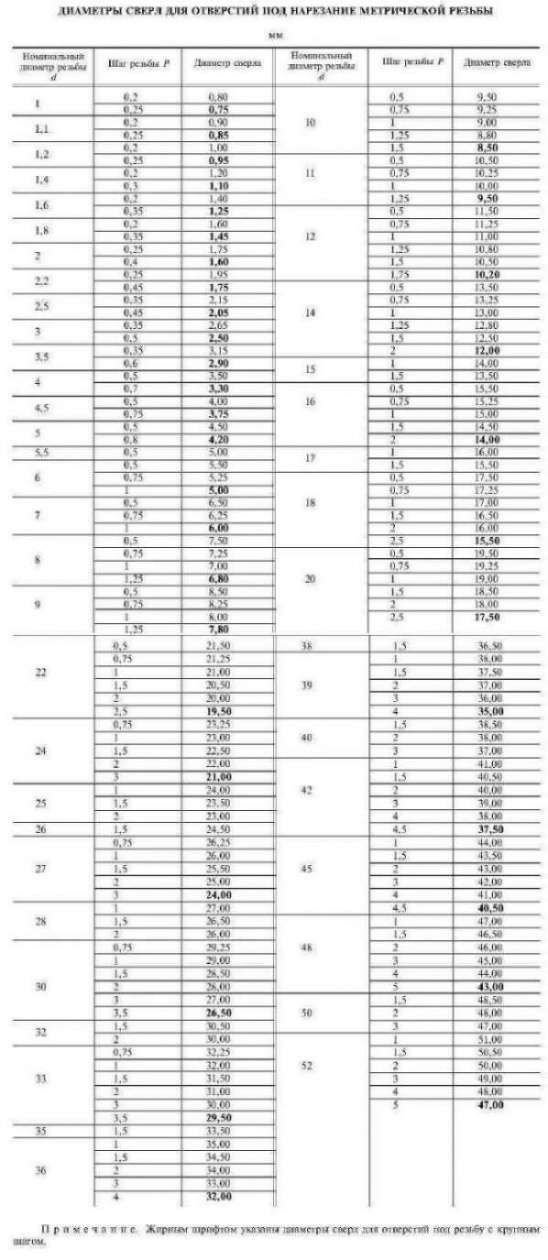

Сверло подбираем исходя из размера метчика и шага резьбы согласно сл.таблице7)Монтируем планки weawer на Аникс

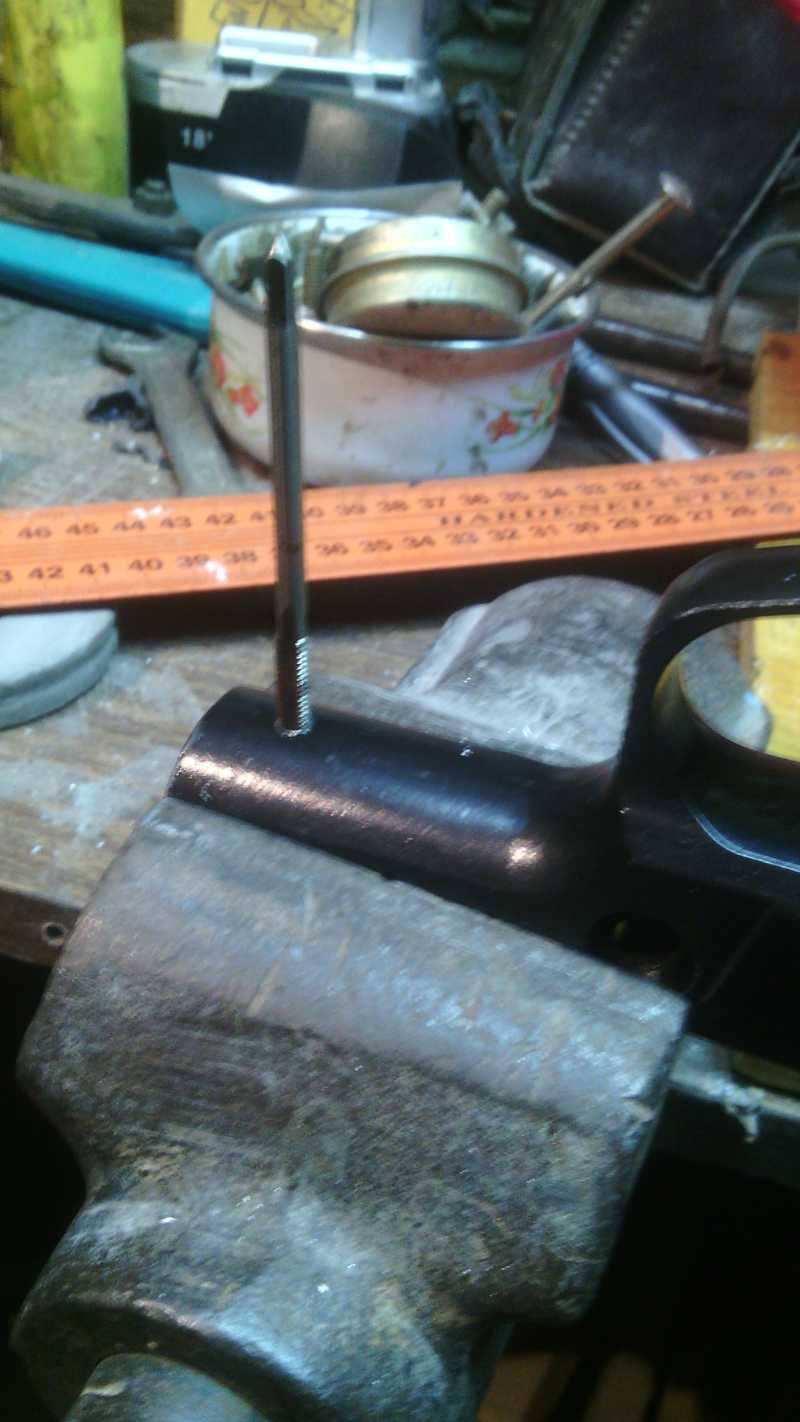

Сверлим отверстие нужным диаметром сверла, на малых оборотах стараясь держать дрель строго перпендикулярно затвору.

3. Собственно нарезание резьбы (простите за тавтологию).

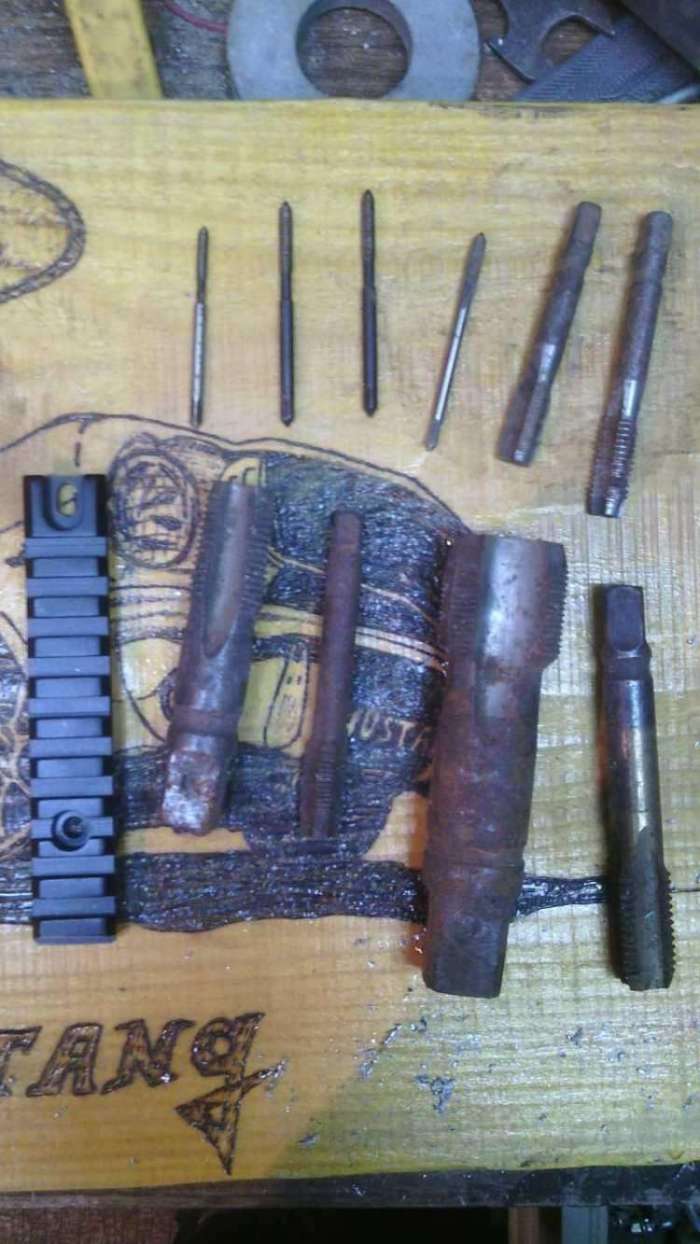

ЗНАЕТЕ ЧТО ТАКОЕ ЗАКОН ПОДЛОСТИ? Так вот - это когда у тебя есть метчики всех размеров кроме нужного... Вот пример:

8)Монтируем планки weawer на Аникс

Можно было бы подождать до воскресенья, пойти в магазин и купить метчик нужного диаметра, но хочется все и сразу, и прямо сейчас ... по этому тут же было найдено другое решение:

9)Монтируем планки weawer на Аникс

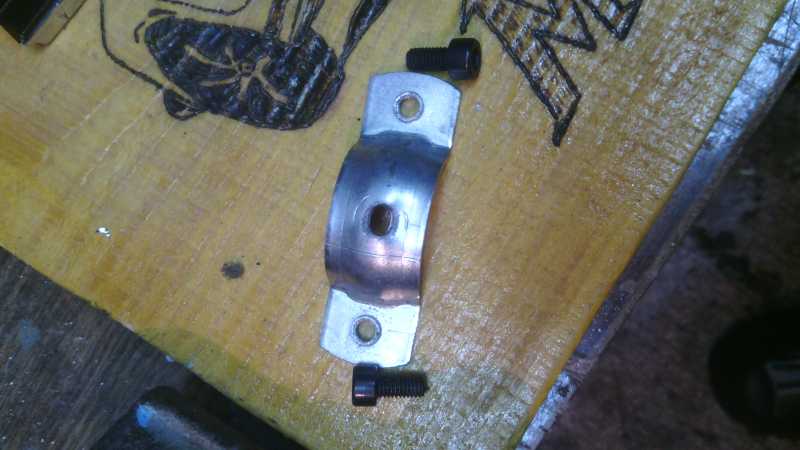

Вместо гаек было решено использовать крепление для водопроводных труб, после некоторой доработки...

10)Монтируем планки weawer на Аникс

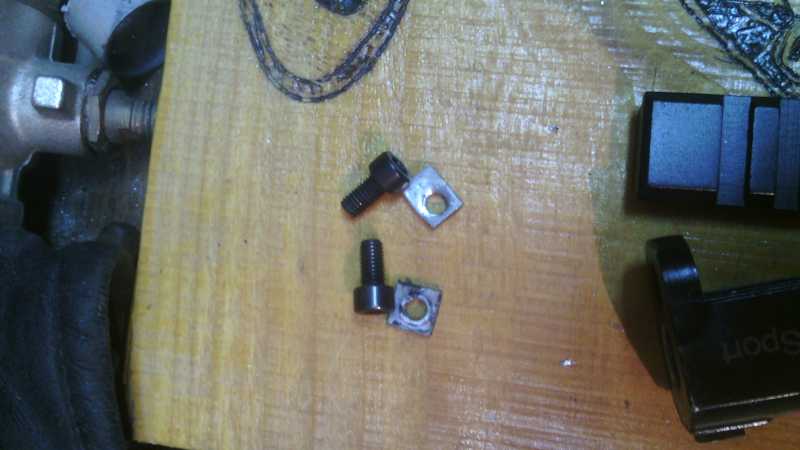

Обрезаем, обтачиваем, собираем и проверяем чтобы внутренние механизмы не терлись о винты крепления.

11)Монтируем планки weawer на Аникс12)Монтируем планки weawer на Аникс

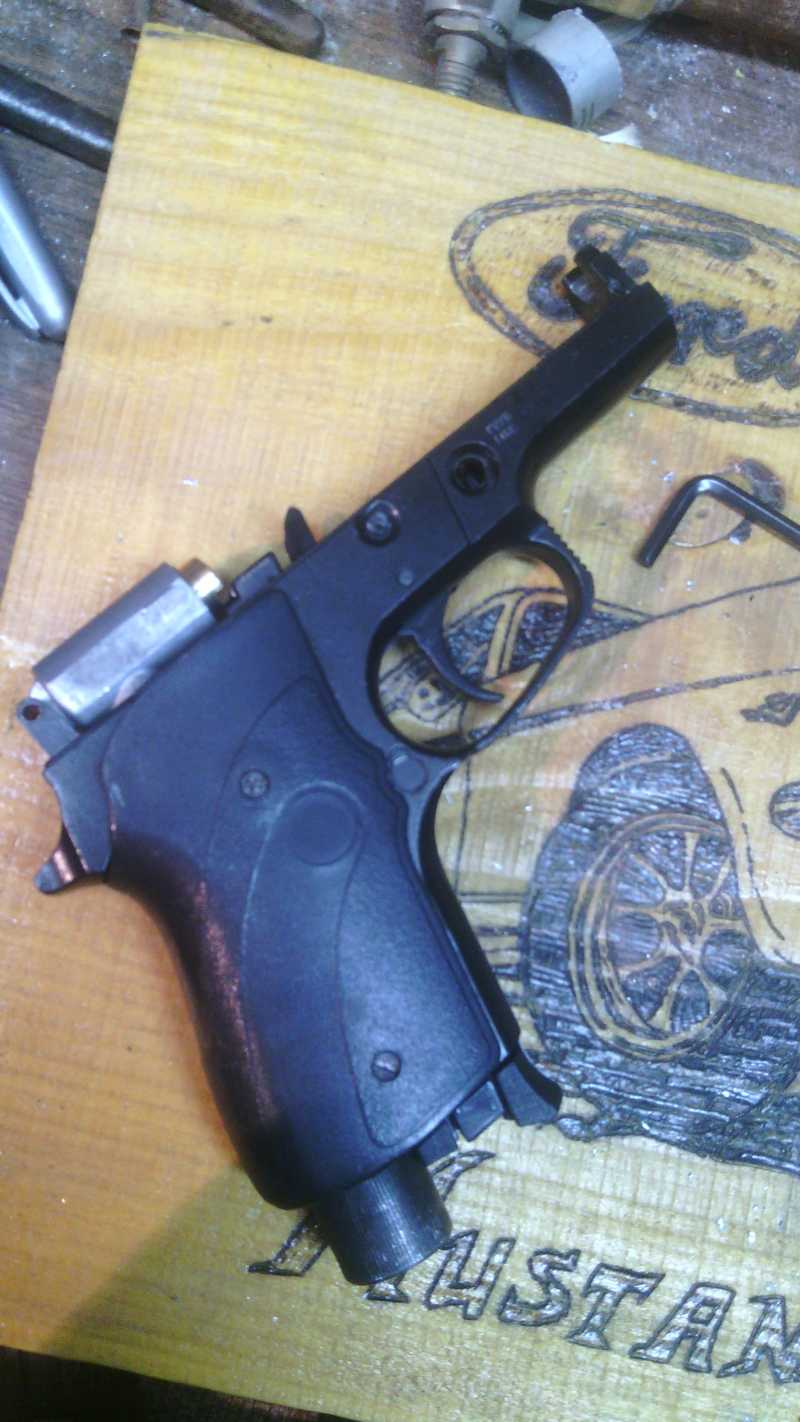

Если затвор становится на место и внутри не слышно посторонних звуков, разбираем пистолет снова, снимая все что будет мешать при креплении нижней рельсы.

13)Монтируем планки weawer на Аникс

4. Подготавливаем вторую планку путем пропиливания в ней продольной канавки полукруглым напильником (для лучшего прилегания к раме пистолета)

14)Монтируем планки weawer на Аникс

Затем еще раз проделываем вышеописанные операции: размечаем отверстия, сверлим отверстия под резьбу (метчик нужного размера присутствует), сверлим потаенки под шляпку болта. Соблюдаем перпендикуляр сверло-планка, сверло-рама пистолета. Это важно так как если это не соблюсти в конечном итоге планка будет "завалена".

15)Монтируем планки weawer на Аникс

16)Монтируем планки weawer на Аникс

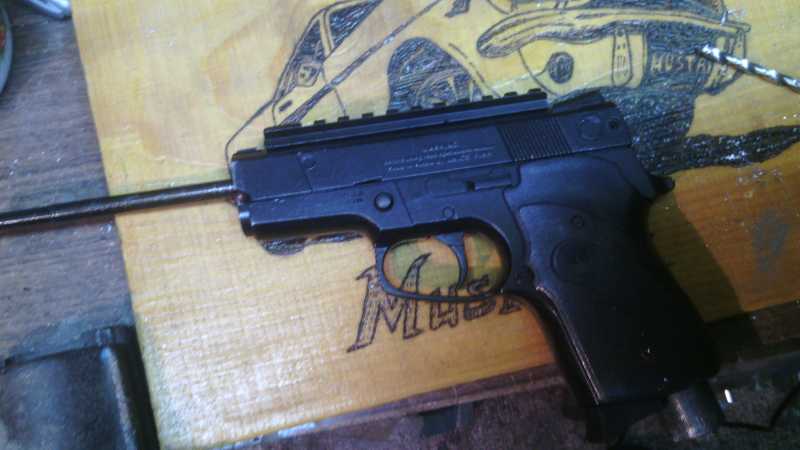

После чего собираем все: прикручиваем планку, материмся (так как в итоге все равно завалили сверло на долю милиметра и планка стала криво), собираем пистолет, еще раз осматриваем и с чувством выполненного долга идем спать!

17)Монтируем планки weawer на Аникс

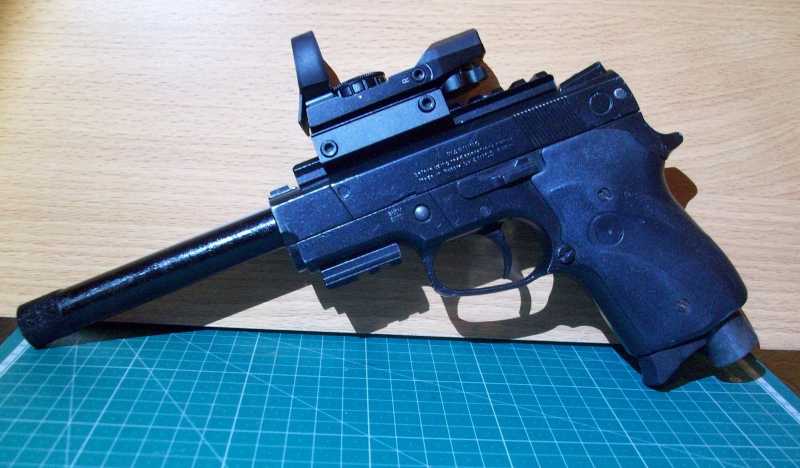

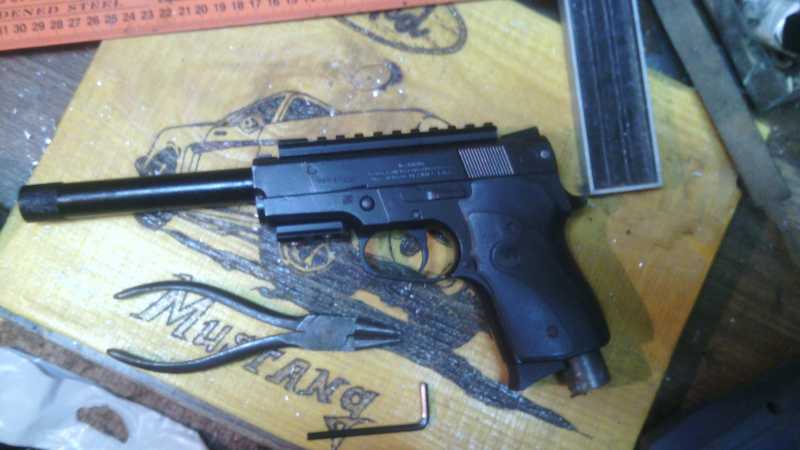

В итоге имеем:

  1. Пару поколеченных пальцев куда же без этого.
  2. Две условно быстросъемные планки вивер (в верхней планке гайки внутри затвора можно зафиксировать холодной сваркой, это даст возможность откручивать ее(планку) не разбирая пистолет).
  3. Возможность установки на пистолет: коллиматор/оптика/ЛЦУ/фонарик/рукоятка/ГРАНАТОМЕТ:) Шутка.
  4. Безмерную радость и чувство выполненного долга перед собой.
  5. Пистолет чуть схожий с мечтой детства))

18)Монтируем планки weawer на Аникс

Надеюсь эта статья пригодится кому нибудь. Спасибо за внимание!

P.S. Это мой первый опыт написания статьи поэтому прошу не судить строго))) Всем успехов в начинаниях!!!
