Хронограф.

Приветствую комрады по форуму! Сегодня хочу поделиться с Вами обзором моего нового приобретения.

               С распродажей всех «кислотников» и покупкой ППП мощней ИЖ-53, я как и все эирганнеры задумался о приобретении хронографа, с целью установления «насколько мощно стреляет эта/та винтовка?».

               Просмотрев кучу форумов и изучив цены в интернет-магазинах на «заводские» рамочные хроны,  и не сумев победить жабу решил приобрести  хронограф одного умельца с «соседнего» форума.

Вот описание мастера из его темы:

…«Предназначены для замеров скорости пули, выпущенной пневматики. Работоспособность на огнестрельном оружии не гарантируется. За основу использована схема хронолайта, переделанная под рамочный датчик. Конструкция из 2 печатных плат, соединенных шпильками М5. Конструкция простая, надежная и прочная».

               Заказал-оплатил-хрон приехал. Кстати очень быстро. Запаковано все очень качественно. Коробка, много газет – ничего не пострадало при пересылке нашей «ЛЮБИМОЙ» почтой.

Распаковка:

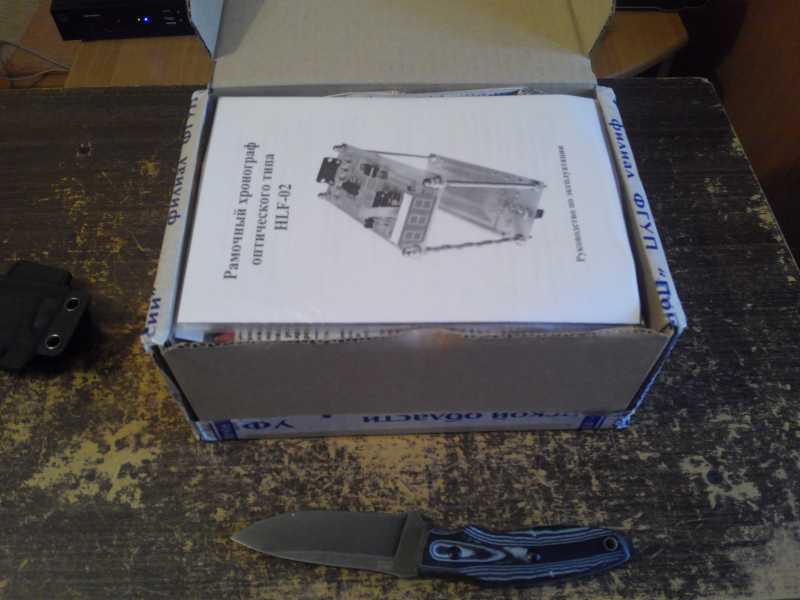

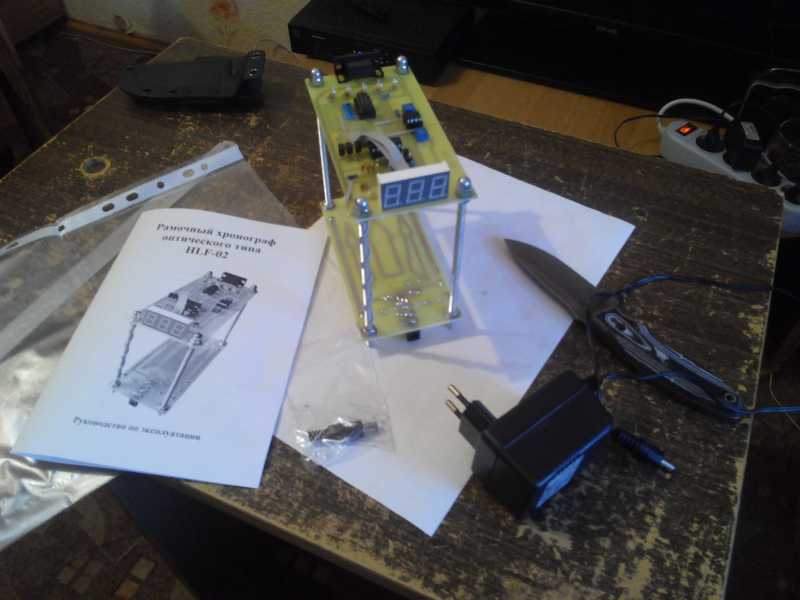

               При открытии коробки первое что бросилось в глаза – инструкция по эксплуатации! Неожиданно для «не заводской продукции».

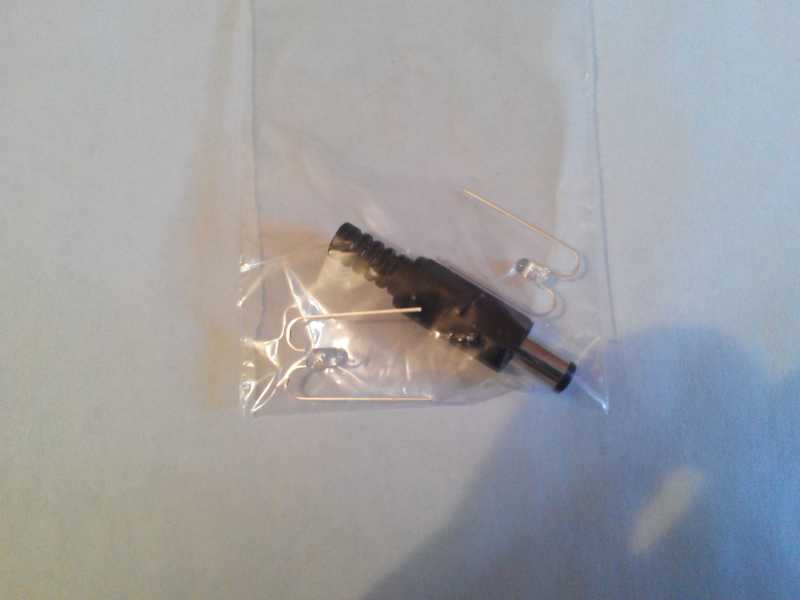

                 В пакетике с инструкцией так же обнаружился штекер и два запасных светодиода (с определенного времени идут в любом комплекте - т.к. стали частыми «отстрелы» светодиодов).

Данную модель хронографа можно приобрести в следующих комплектациях:

1. «Ультрабюджетная» (как я и заказал) – только хронограф.

2. «Бюджетная» – хронограф и батарейный отсек (8 АА).

3. «Бюджетная +» - хронограф и блок питания.

4. «Максимальная» - хрон, блок питания, батарейный отсек.

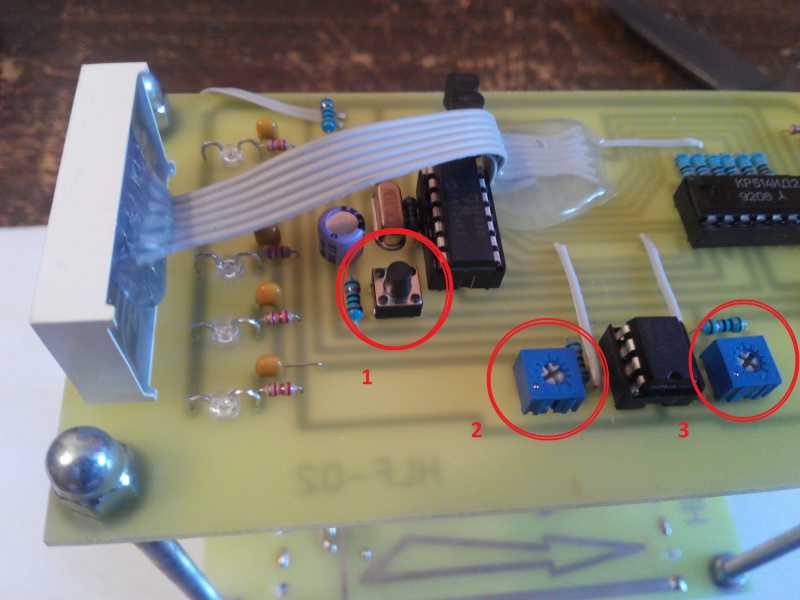

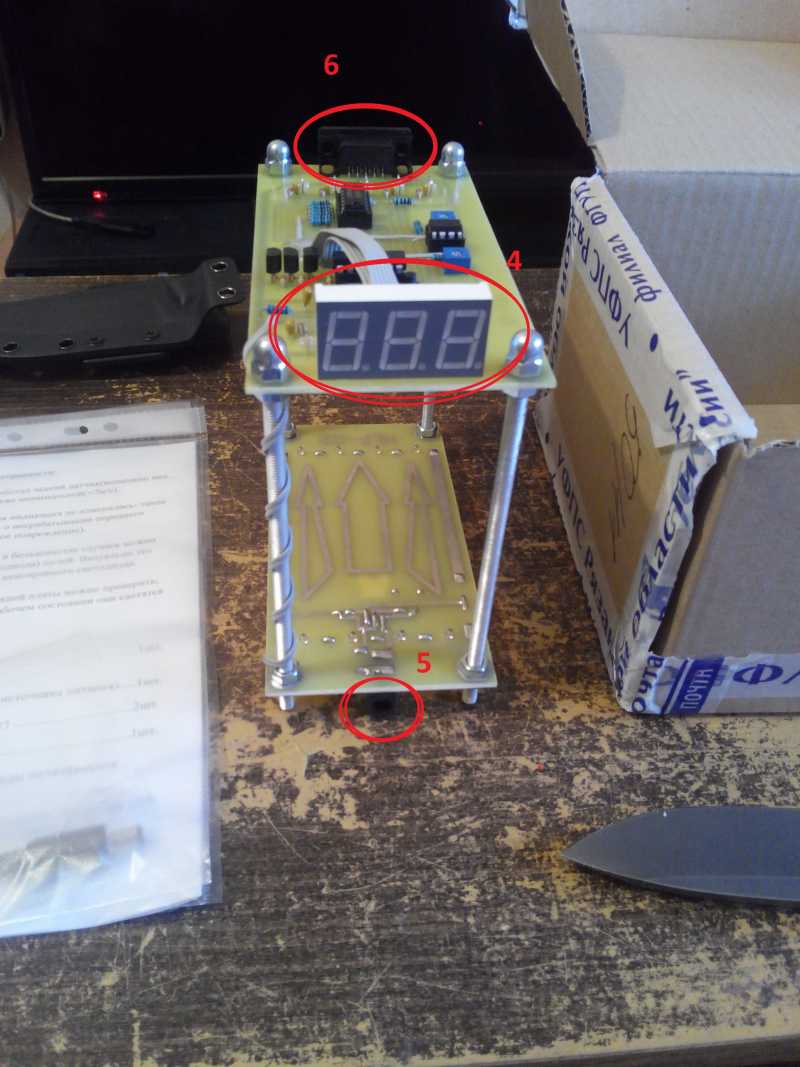

Интерфейс максимально простой:

1. Кнопка обнуления/просмотра замеров

 2-3. Регулировачные винты (колибровка?)

4. Дисплей

         5. Гнездо для подключения батарейного блока/ БП.

         6. СОМ-порт для передачи данных на компьютер.

                   Немного ТТХ (от производителя):

Габаритные размеры, мм: 135(высота) х70(ширина) х145(длина)
Размеры рабочей зоны, мм: 50 х100
Вес: 170г.
Напряжение питания 7,5-14 вольт
Потребляемый ток: 100мА
Диапазон измеряемых скоростей - 7-998 м/с
Энергонезависимая память: 60 замеров.

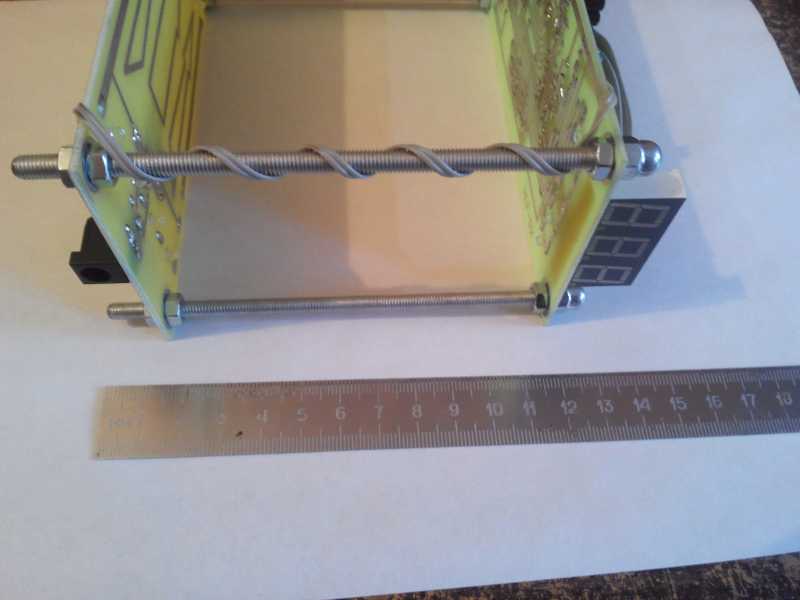

                  И габариты в картинках:

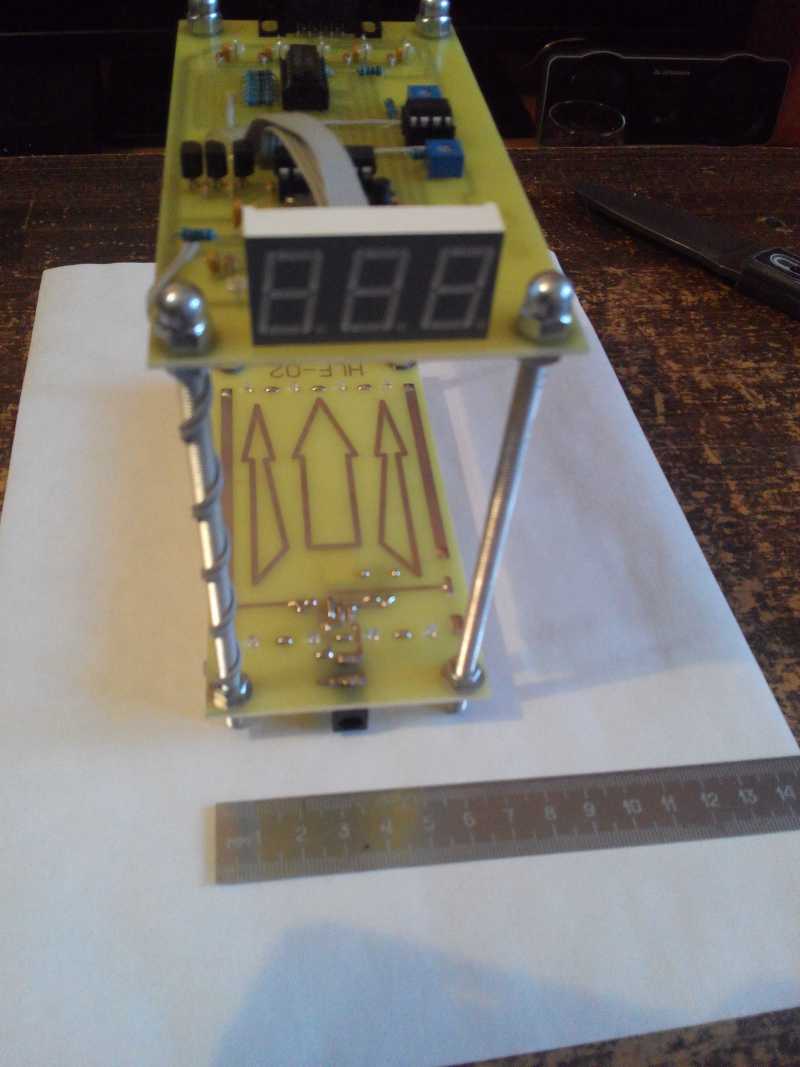

Ширина

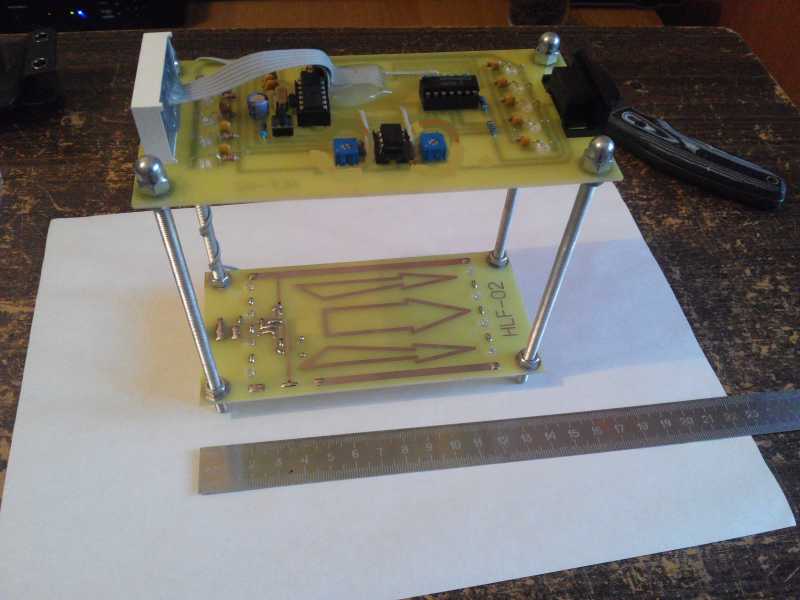

Длина

Высота:

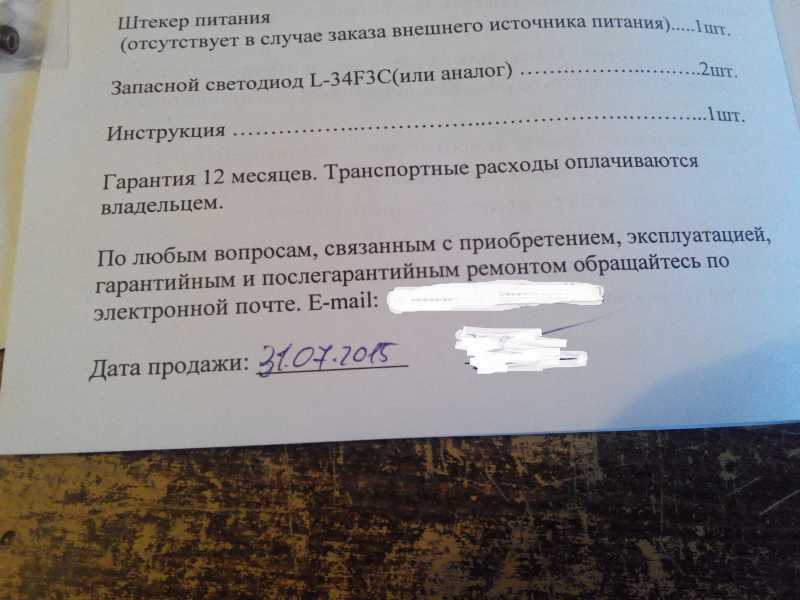

NB! Гарантия продавца на изделие 12 месяцев:

(Email продавца замазан дабы статью не сочли рекламой).

Работа хронографа.

                 Так как пневматики в квартире не имею возник вопрос как проверить работоспособность.

Самое простое – запулить чем-нибудь из трубочки.

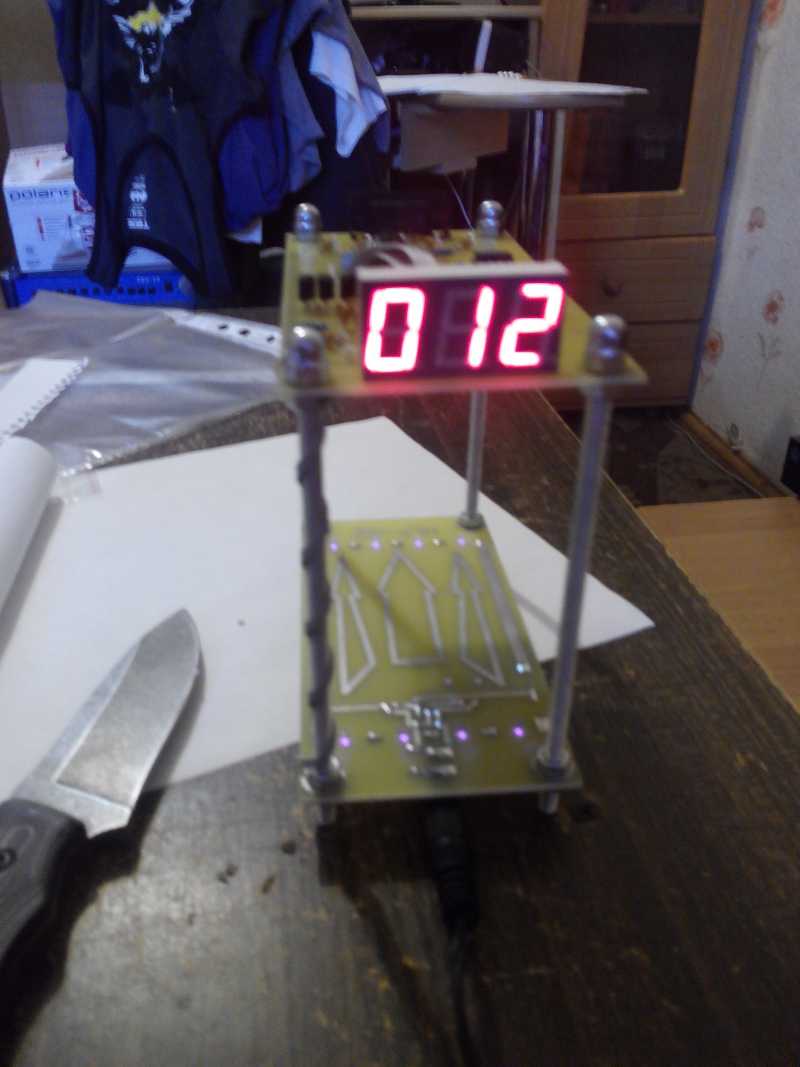

Чем-нибудь оказалась ватная палочка, а запустить ее удалось со скоростью 12м/с.

Исходя из этого можно сделать вывод что хрон будет измерять скорость любых тел: от страйкбольного шарика до болта от арбалета.

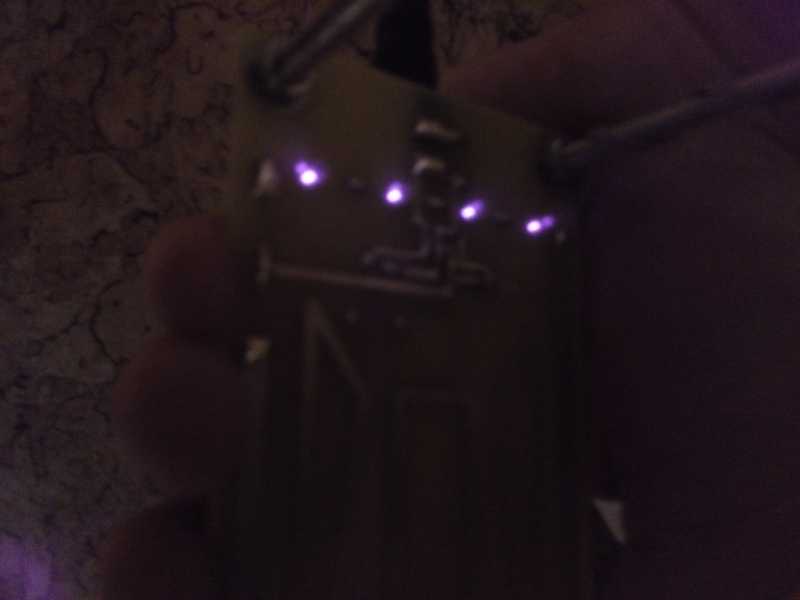

NB! Cогласно инструкции в случае неработоспособности хрона в первую очередь необходимо проверить работу датчиков – с помощью камеры телефона (не рабочие датчики светиться не будут)

              Работоспособность на пневматике буду проверять в выходные.  В планах изготовить шнурок для питания хрона от «кроны» и изготовить корпус из старого системника, дабы защитить внутренности сей хитроумной машины от не минуемого попадания пульки (или стрелы) в жизненно важные органы.

Вот такой мини-обзор прибора для тех (меня), кого душит жабка покупать что то дорогое.

Спасибо за внимание!!!

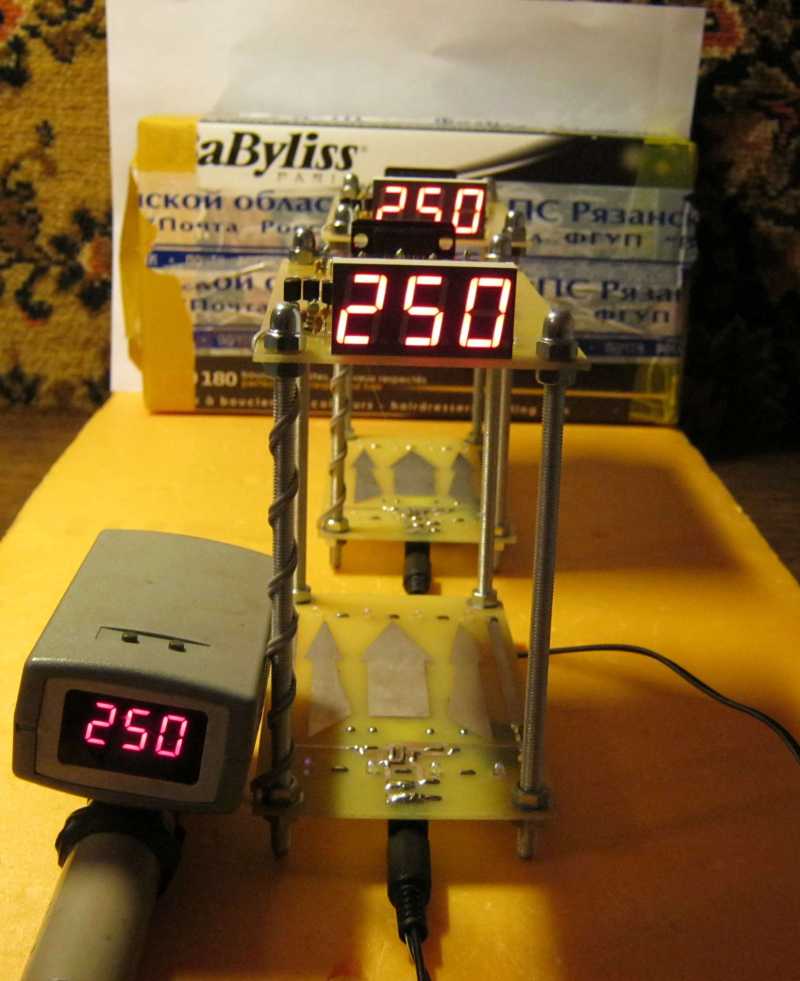

P.S. По заявлению мастера: «Все хронографы перед отправкой проверяю тестовым отстрелом(не менее 4 замеров), а также подключение через com-порт к компьютеру»

(фото из темы продавца)

P.S.S. Теперь добавлю результаты отстрела ко всем своим обзорам пневматики (к тому что от нее осталось).

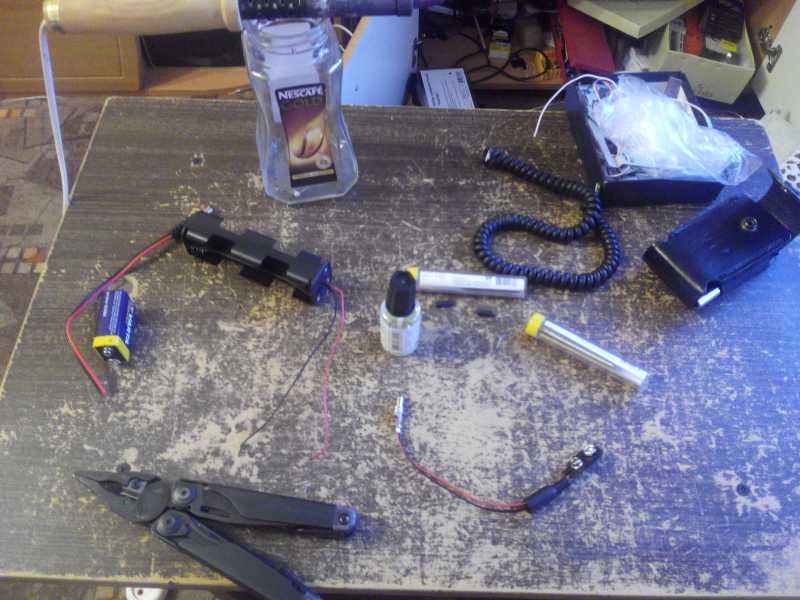

P.S.S.S.  Прогулялся до "Чипа" прикупил все для того чтобы сделать свой хрон автономным:

1.  Штекер

2. Переходник под крону.

3. Кассета на 8 батареек АА

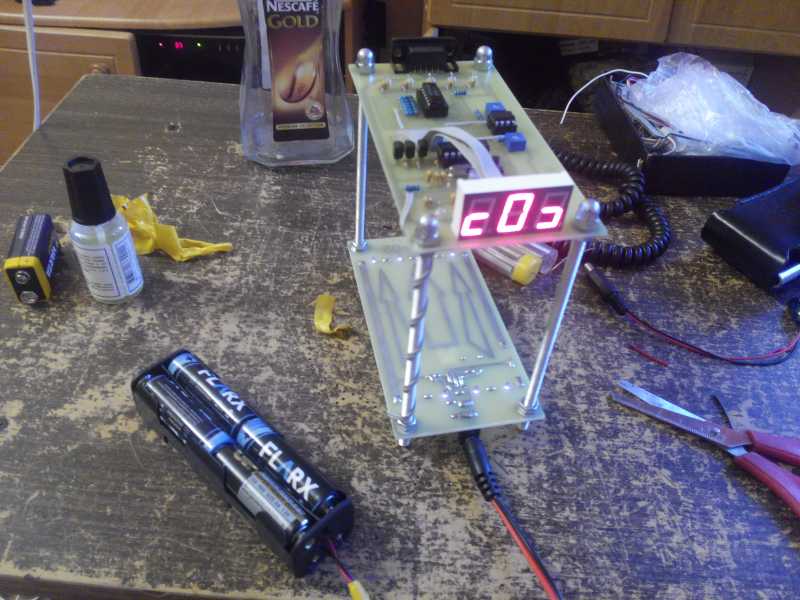

15 минут и имеем два автономных источника питания:

Батареи - за счет емкости их будет хватать на большее время.

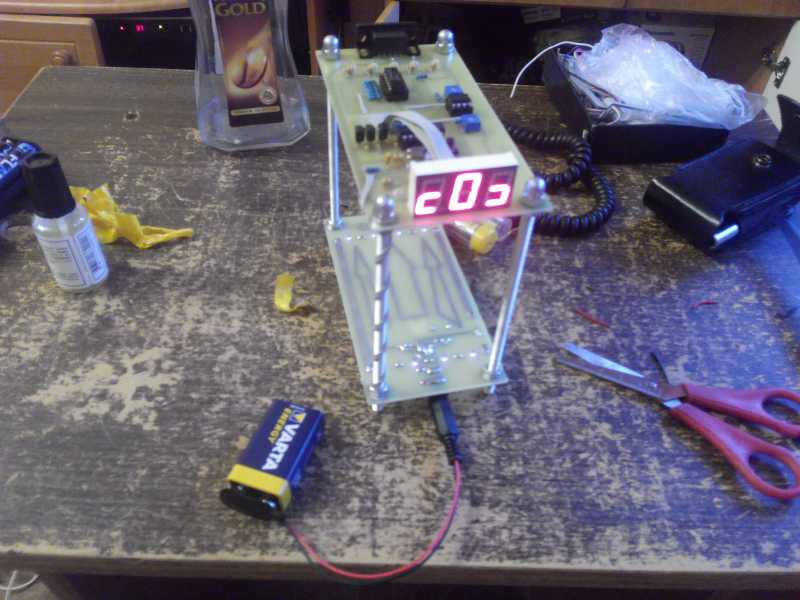

И компактный источник - крона:

Итого не считая кроны все обошлось мне в 74 рубля.

Всем успехов!!!
