Очень скорая помощь для GAMO R-77-4” COMBAT

Опубликовано:

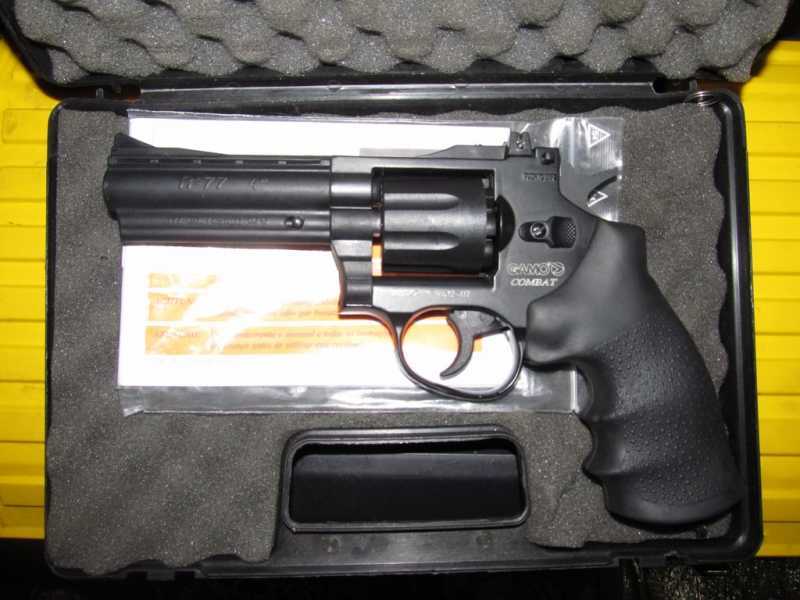

Приехал ко мне от Артёма ( http://www.air-gun.ru/social/profile/32084 ) Gamo R77-4 Combat.

Разбор пневматического пистолета Gamo R77-4 Combat.

Приехал ко мне от Артёма ( https://www.air-gun.ru/social/profile/32084 ) Gamo R77-4 Combat.

1)Очень скорая помощь для GAMO R-77-4” COMBAT

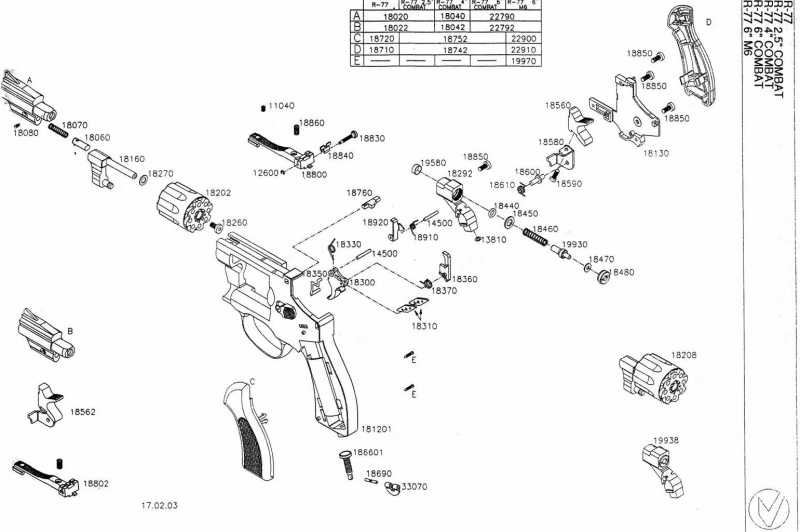

А это его схема.

1)Очень скорая помощь для GAMO R-77-4” COMBAT

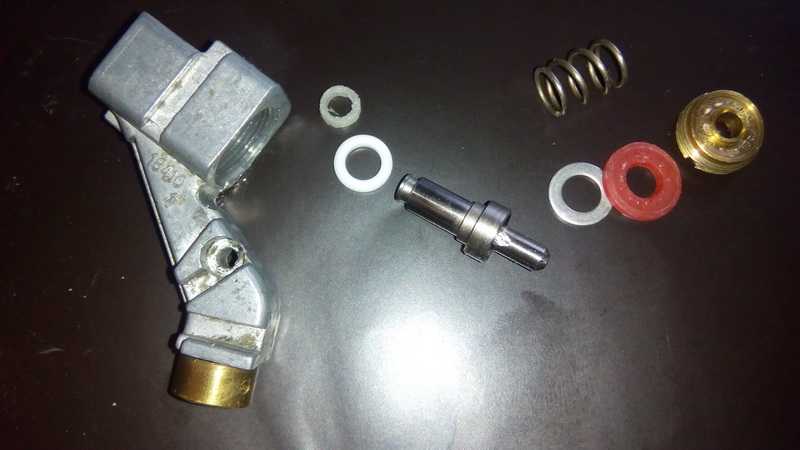

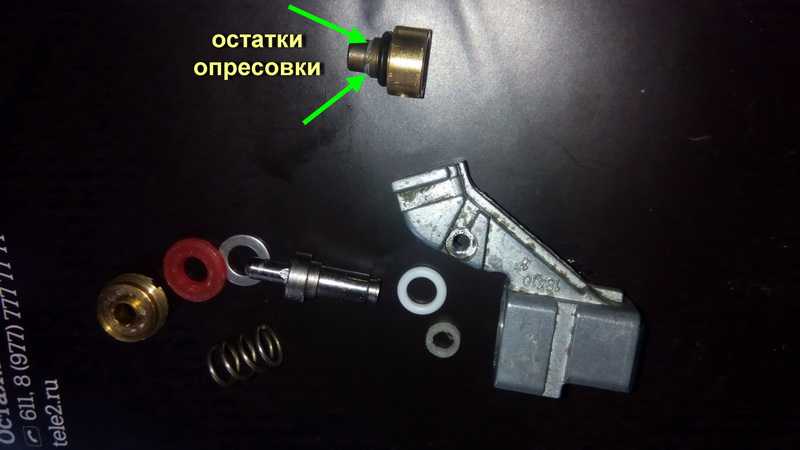

Артём предупреждал, что у него проблемы с клапаном.  Вот что показало вскрытие:

2)Очень скорая помощь для GAMO R-77-4” COMBAT

На первый взгляд вроде-бы всё нормально. Лезем дальше:

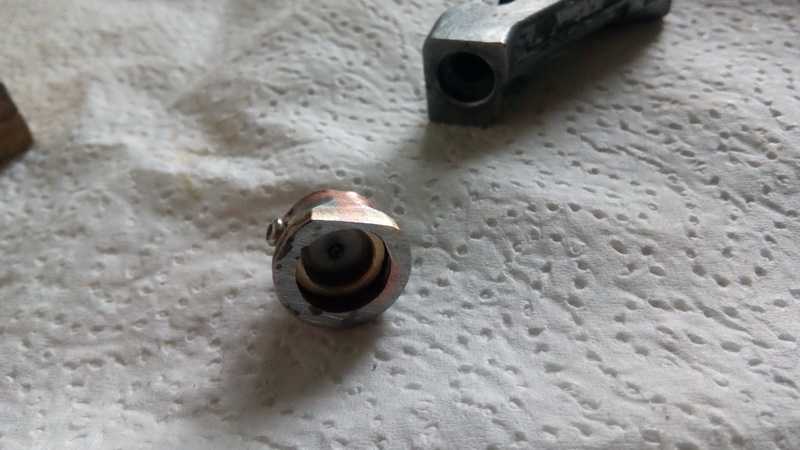

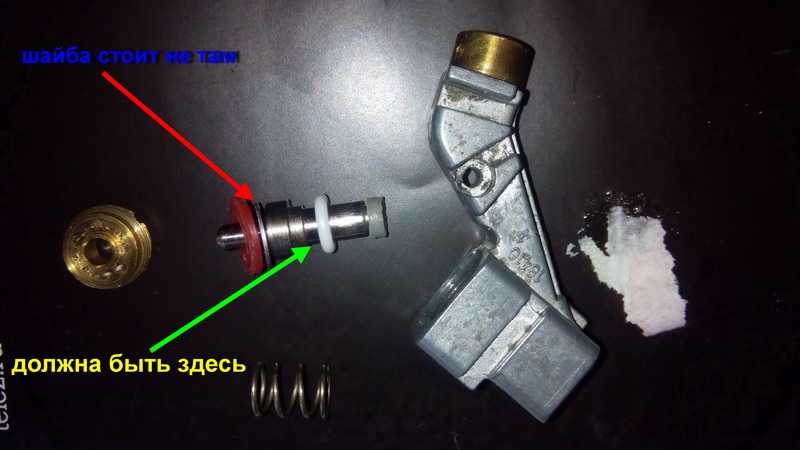

И опана – стальная шайба стоит не на месте

3)Очень скорая помощь для GAMO R-77-4” COMBAT

4)Очень скорая помощь для GAMO R-77-4” COMBAT

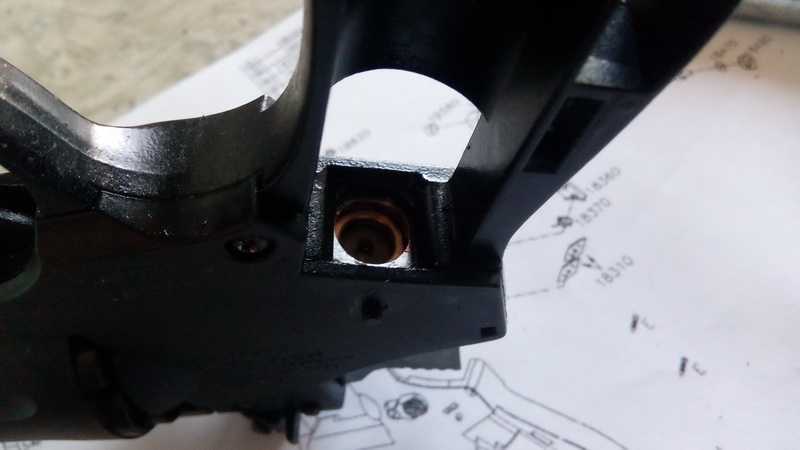

Ставлю правильно, собираю, продуваю – клапан пропускает. Начинаю разглядывать в сборе и вижу что резинка узла прокола выдавлена из клапана.

5)Очень скорая помощь для GAMO R-77-4” COMBAT

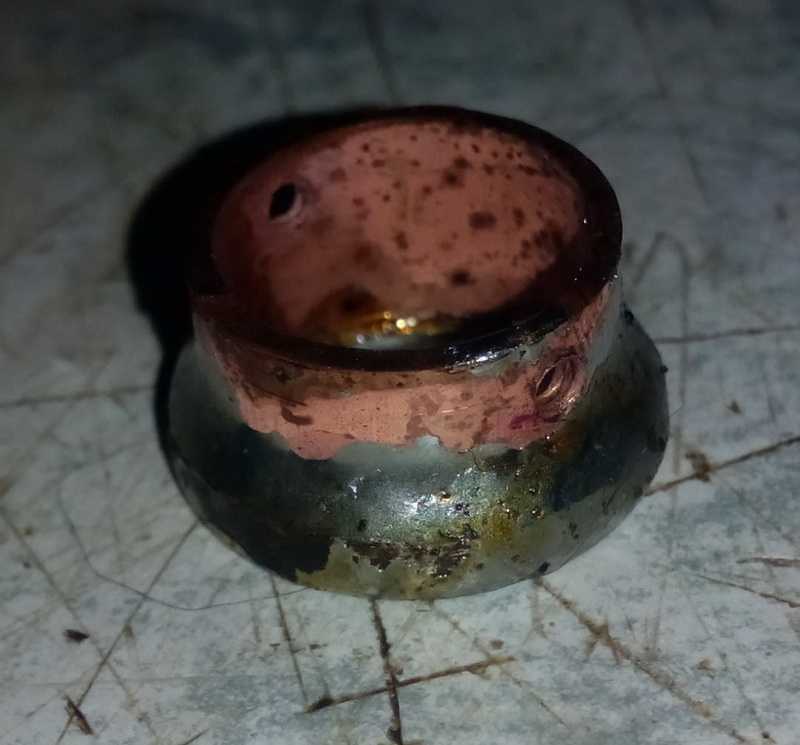

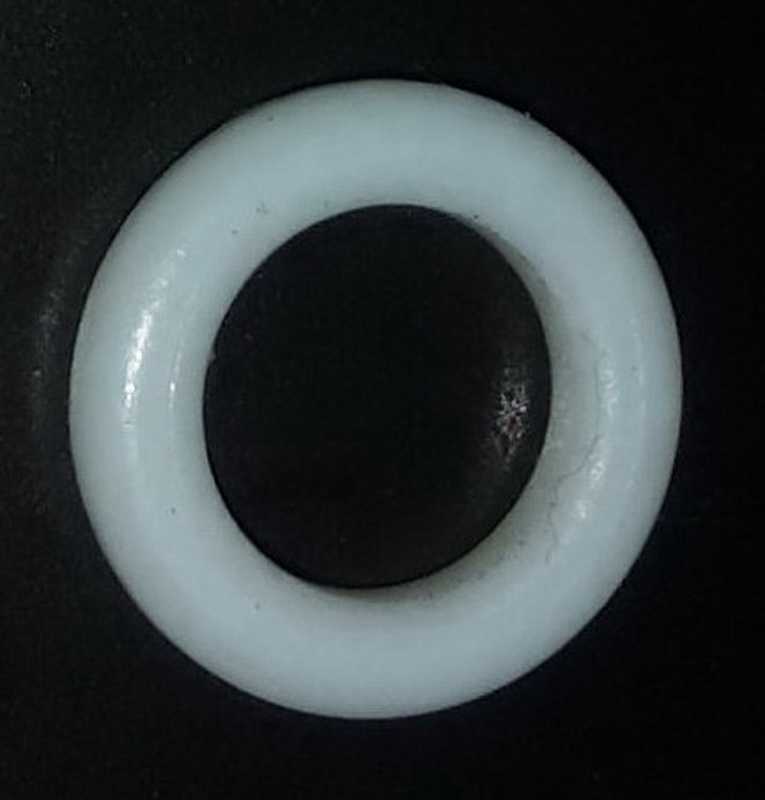

Снимаю опять , при малейшем прикосновении к этому узлу , он отделяется от клапана и остаётся в руках. Резинка оказалась целой её просто выдавило. Опять разбираю всё и внимательно разглядываю каждую деталюшку – нахожу износ внутренней поверхности второпластового кольца.



6)Очень скорая помощь для GAMO R-77-4” COMBAT

Заменил его (кольцо) на обычное резиновое -  всё заработало и перестало пропускать.

Дальше стал разбираться с узлом прокола. Долго не мог понять, как он вообще крепился. Из копания в интернете выяснил, что эта беда случается практически у всех и не одного совета как победить эту поломку. Из интернета понял, что узел прокола впрессовывается на заводе и он получается не разборным. Если вылетает резинка (как у меня) или он отламывается от основного корпуса, то надо менять целиком весь клапан в сборе. Но это не наши методы - мы будем ремонтировать не ремонтируемое! smiley

7)Очень скорая помощь для GAMO R-77-4” COMBAT

Решил эту проблему вот так:

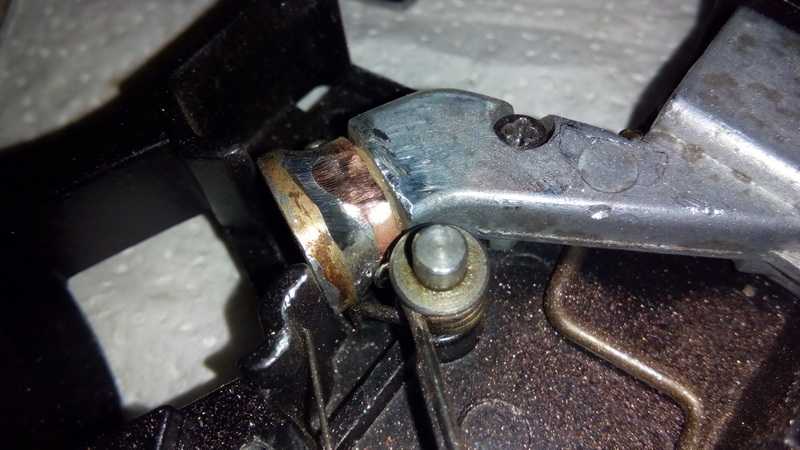

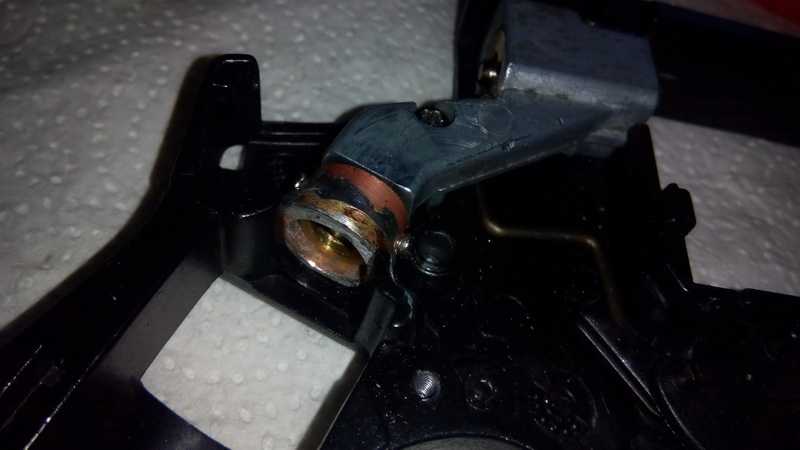

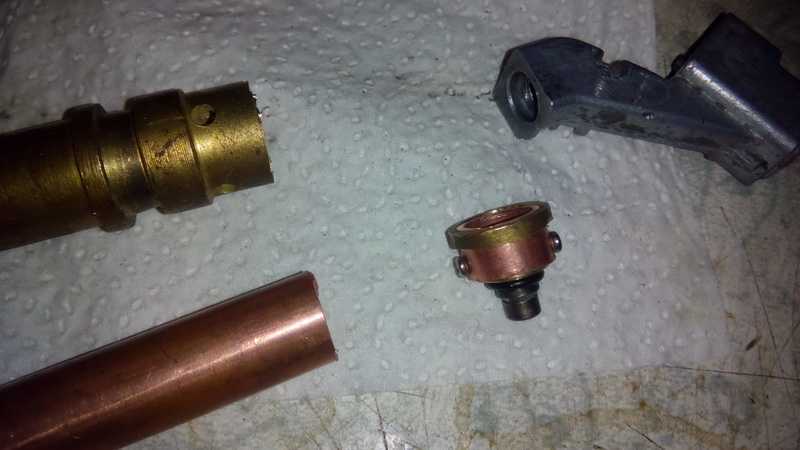

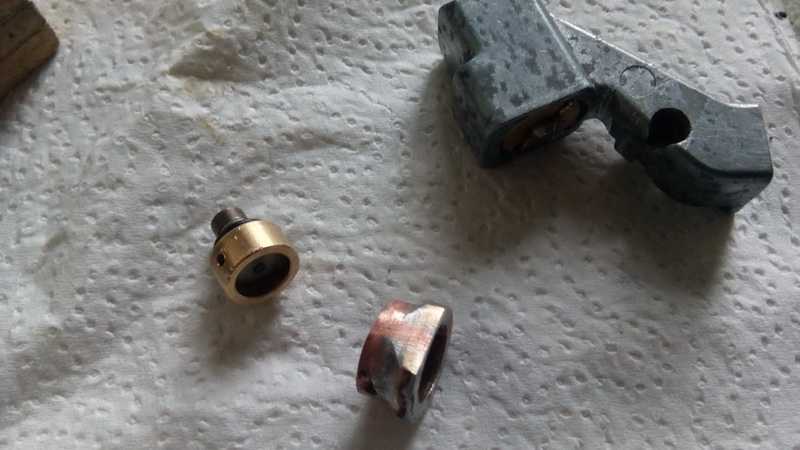

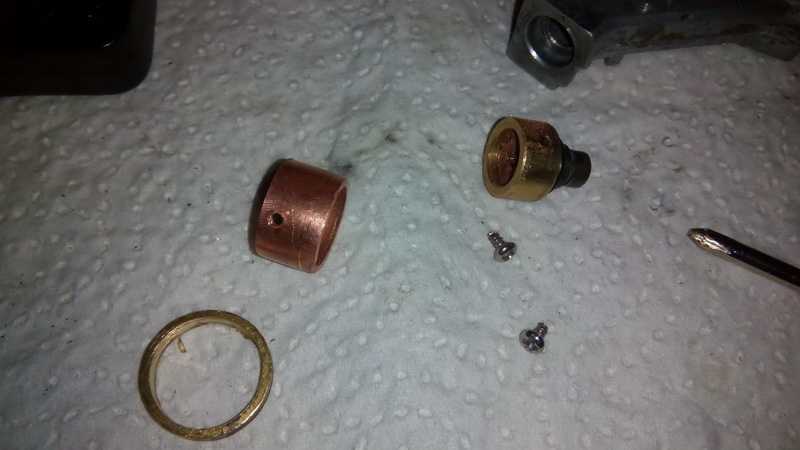

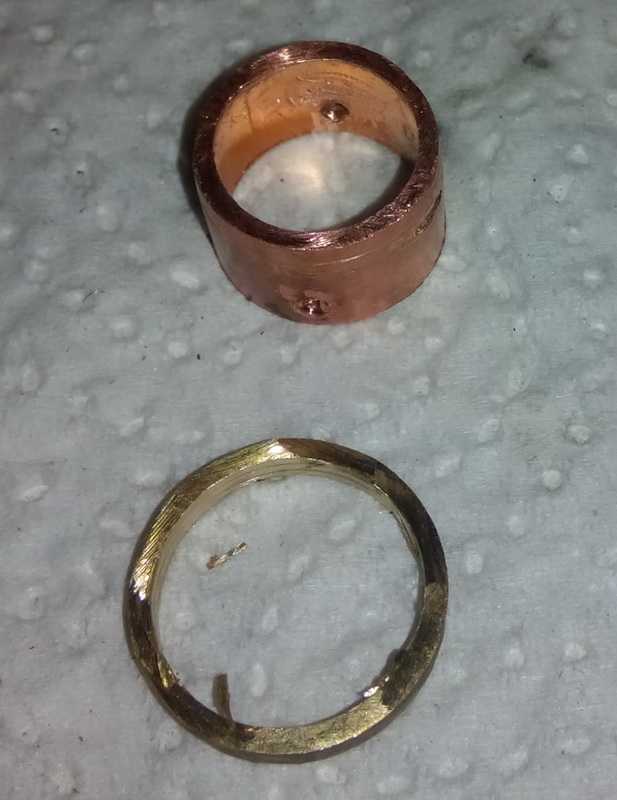

Нашёл 2 трубки, первая одевается на узел прокола с небольшим зазором и крепится к узлу с помощью 2 винтиков, а второе одевается на первое и припаивается к нему. Весь узел удлиняется и встаёт в распор между корпусом револьвера и самим клапаном. Смотрите фото, там всё понятно.

8)Очень скорая помощь для GAMO R-77-4” COMBAT

9)Очень скорая помощь для GAMO R-77-4” COMBAT

10)Очень скорая помощь для GAMO R-77-4” COMBAT

11)Очень скорая помощь для GAMO R-77-4” COMBAT

12)Очень скорая помощь для GAMO R-77-4” COMBAT

Одну из сторон этой конструкции надо обточить, для плотного прилегания к корпусу.

13)Очень скорая помощь для GAMO R-77-4” COMBAT

14)Очень скорая помощь для GAMO R-77-4” COMBAT

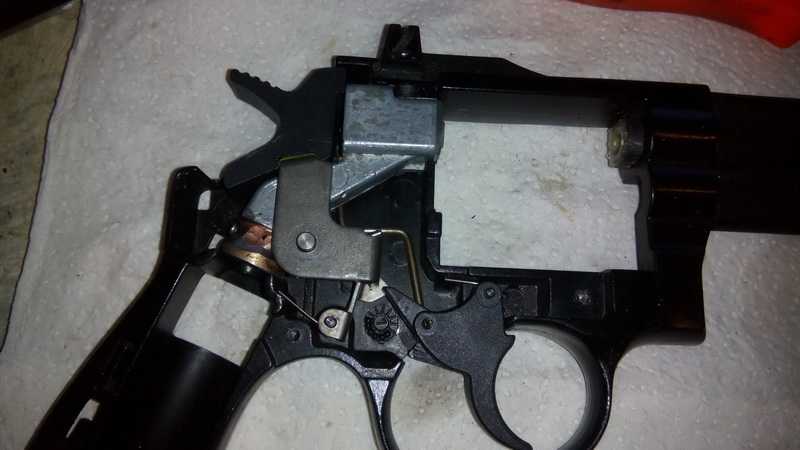

Вот всё на месте.

15)Очень скорая помощь для GAMO R-77-4” COMBAT

16)Очень скорая помощь для GAMO R-77-4” COMBAT

Начал собирать всю остальную мелочёвку и понял что пружинку курка некуда пихать – моя конструкция не даёт. Проточил выемку в ней и всё собралось.



17)Очень скорая помощь для GAMO R-77-4” COMBAT

18)Очень скорая помощь для GAMO R-77-4” COMBAT

Сверху ( с другой стороны от проточки ) надо слегка обточить этот удлинитель , чтобы курок не задевал и свободно ходил.

19)Очень скорая помощь для GAMO R-77-4” COMBAT

20)Очень скорая помощь для GAMO R-77-4” COMBAT

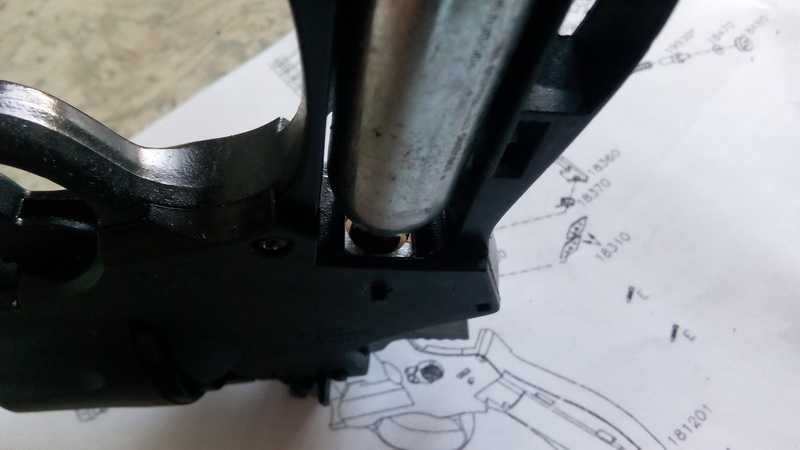

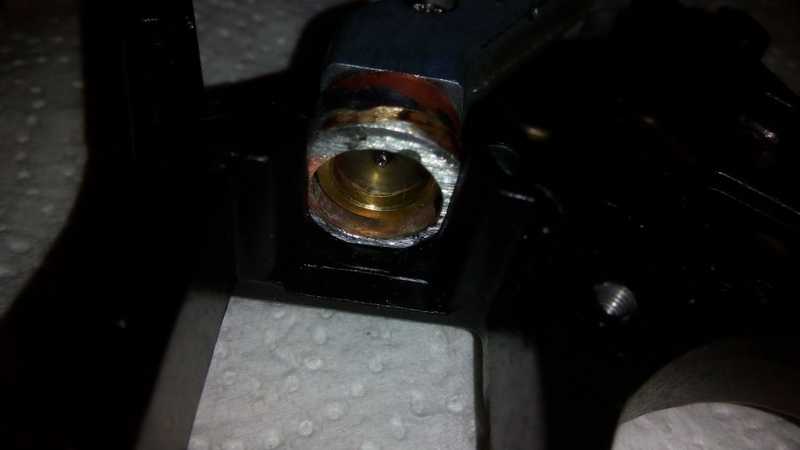

Фото со стороны баллона.

21)Очень скорая помощь для GAMO R-77-4” COMBAT

22)Очень скорая помощь для GAMO R-77-4” COMBAT

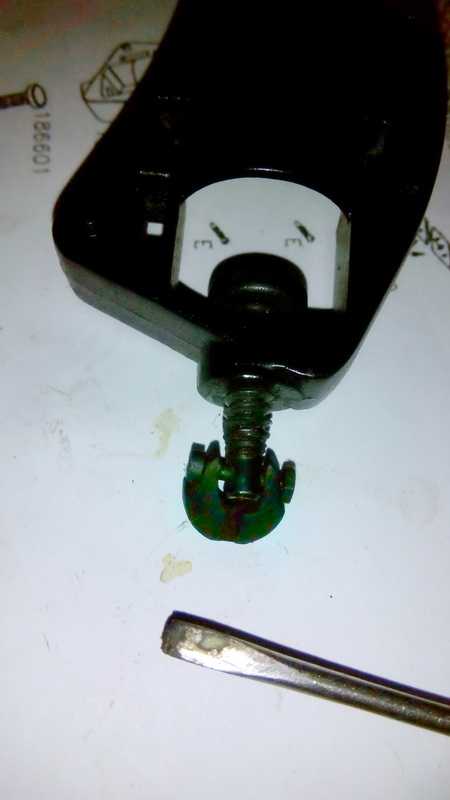

Дальше делал закрутку баллона, она отсутствовала как класс.

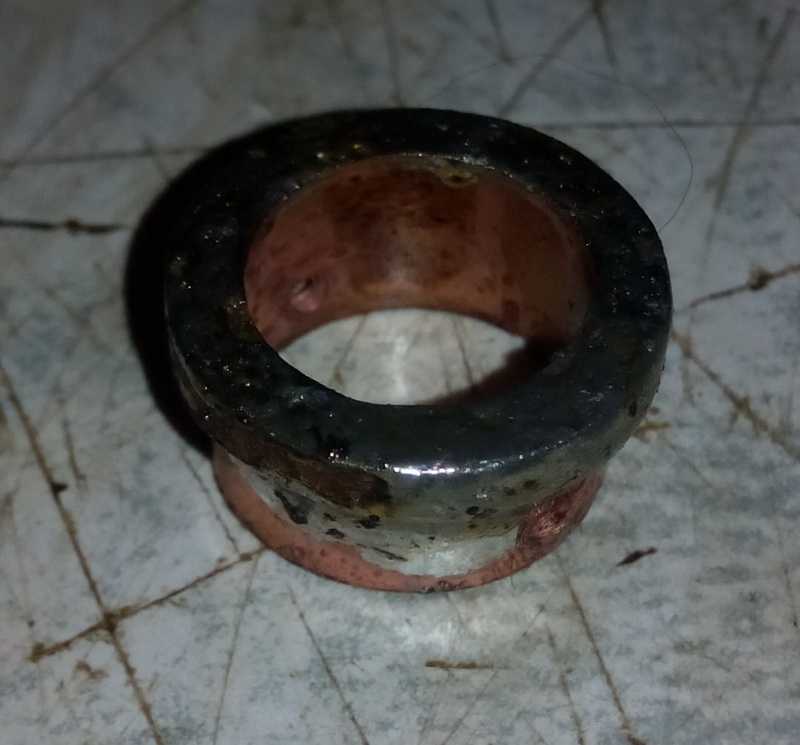

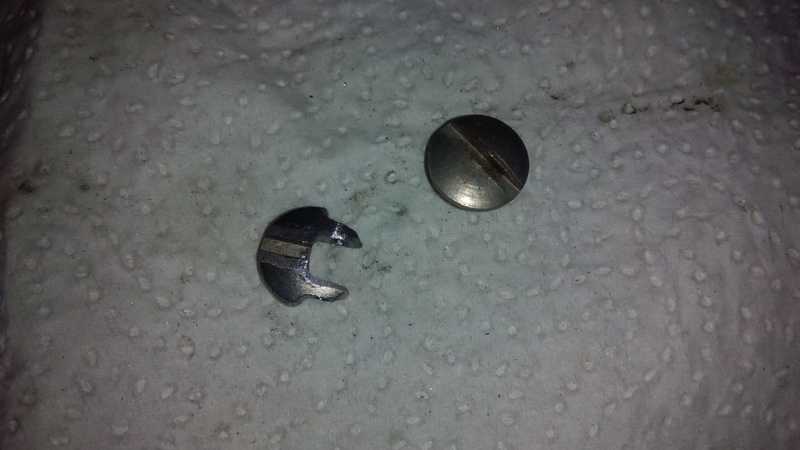

Нашёл винт с большой шляпой и отпилил её (шляпу), сделал вырез и получил вот такую штуку.

23)Очень скорая помощь для GAMO R-77-4” COMBAT

24)Очень скорая помощь для GAMO R-77-4” COMBAT

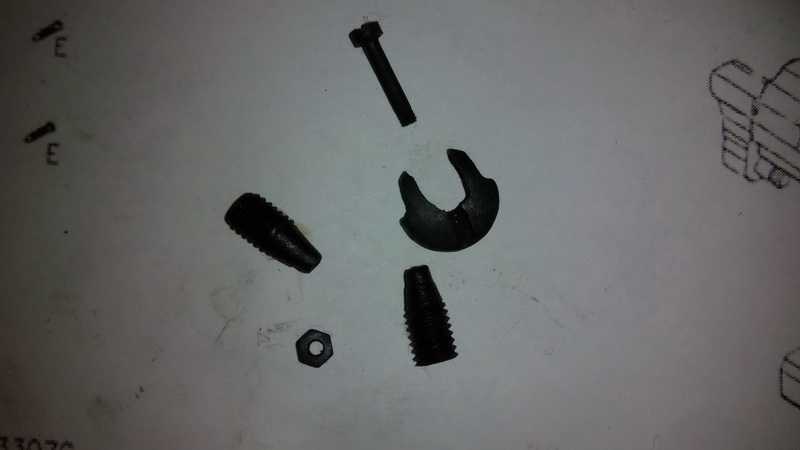

В этих 2 рогах просверлил отверстия и повесил её на длинный винт с гайкой.

25)Очень скорая помощь для GAMO R-77-4” COMBAT

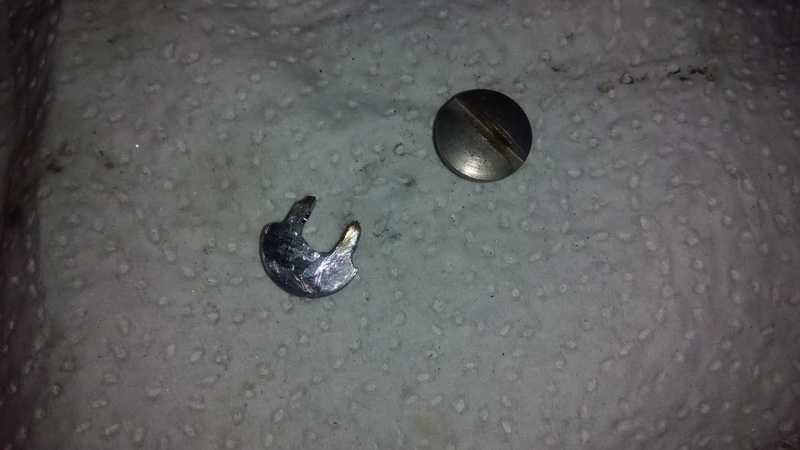

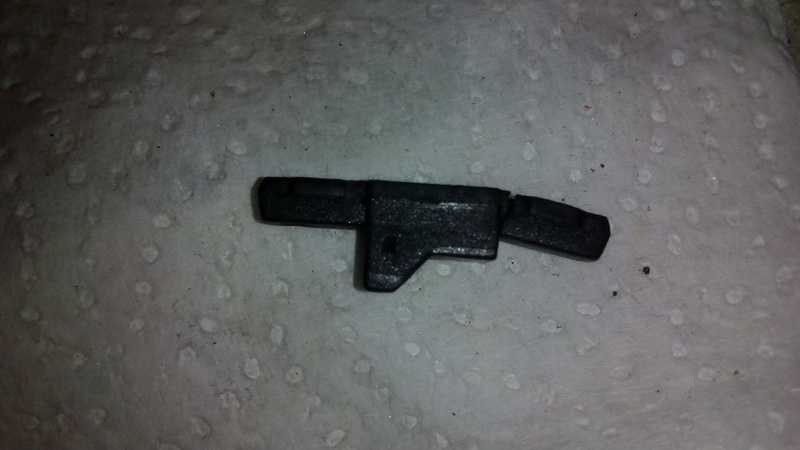

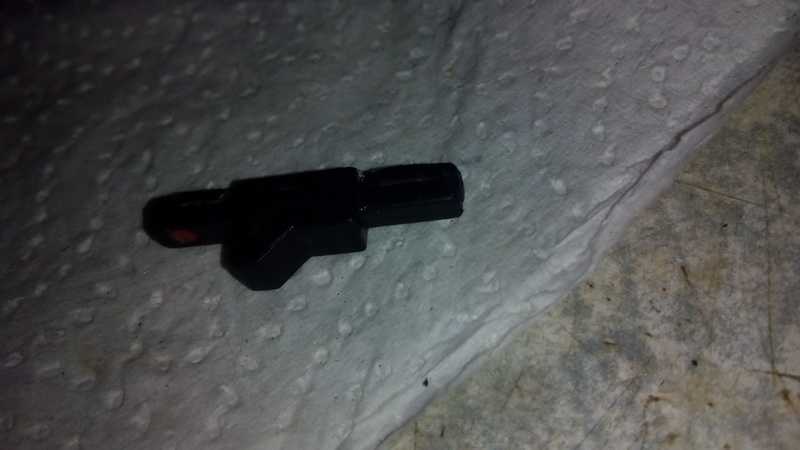

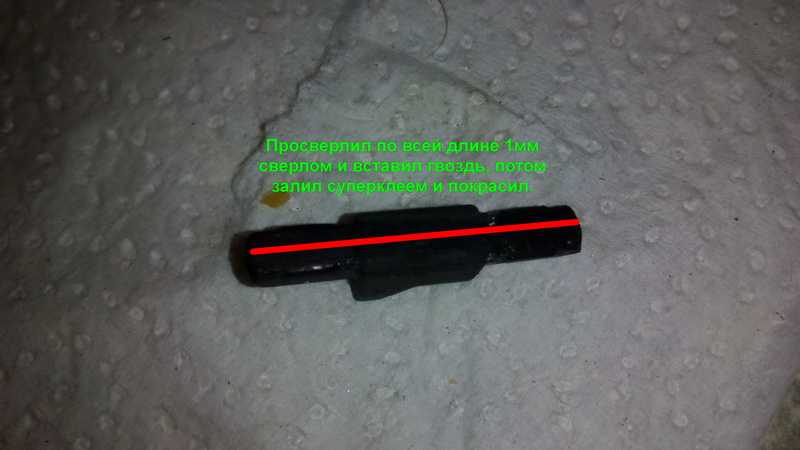

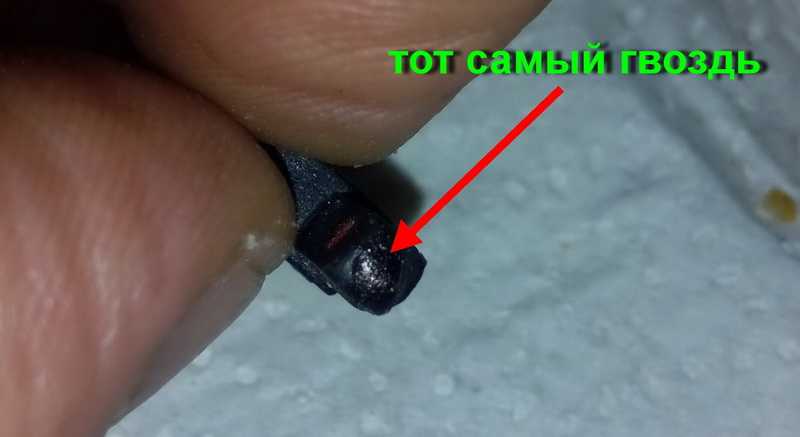

 Дальше восстанавливал «предохранитель». Он был почти сломан. По фотографиям всё понятно.

26)Очень скорая помощь для GAMO R-77-4” COMBAT

27)Очень скорая помощь для GAMO R-77-4” COMBAT

28)Очень скорая помощь для GAMO R-77-4” COMBAT

29)Очень скорая помощь для GAMO R-77-4” COMBAT

Следующая беда:

30)Очень скорая помощь для GAMO R-77-4” COMBAT

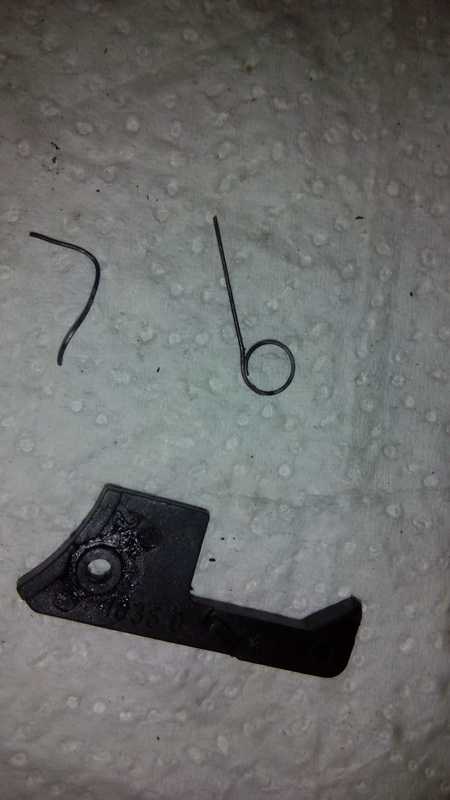

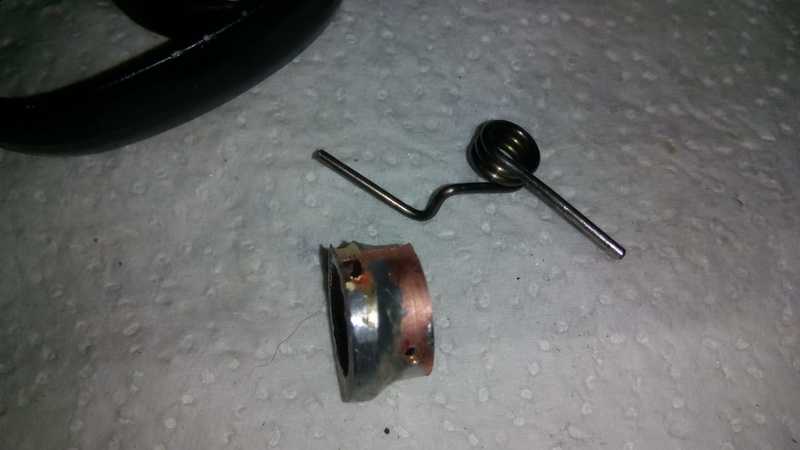

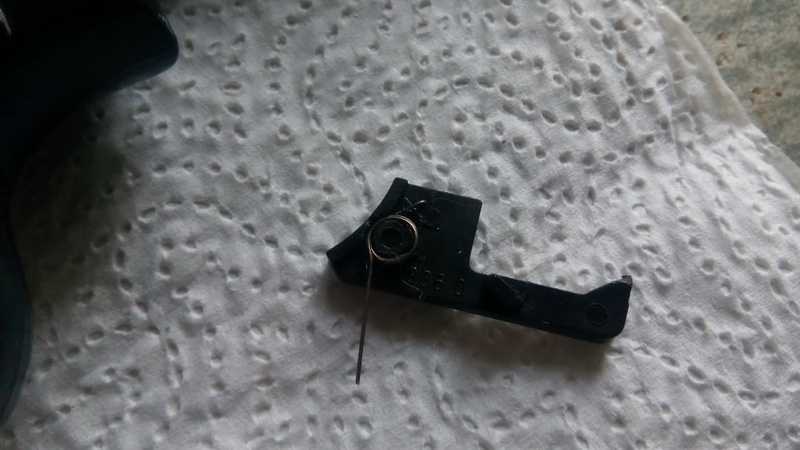

Когда разбирал обломилась пружинка.

31)Очень скорая помощь для GAMO R-77-4” COMBAT

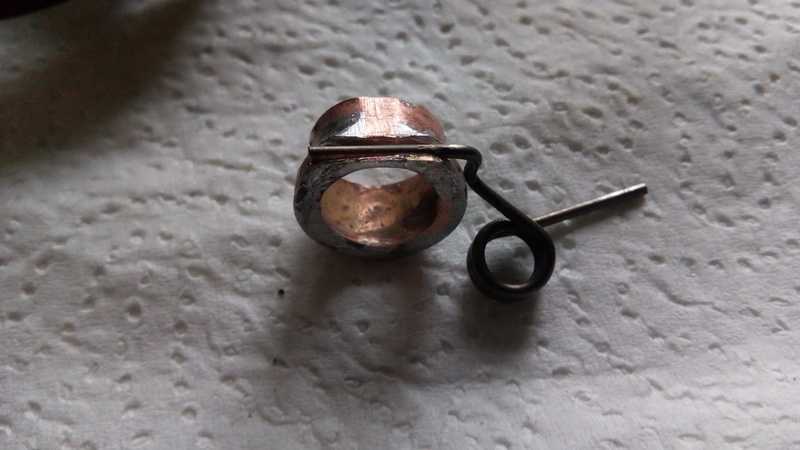

В загашнике ничего похожего не нашлось, пришлось вить самому. Взял похожую по диаметру пружину, часть витков в середине оставил, а с начала и конца распрямил. Получилась чуть сильнее чем родная, но работает нормально – барабан крутит.

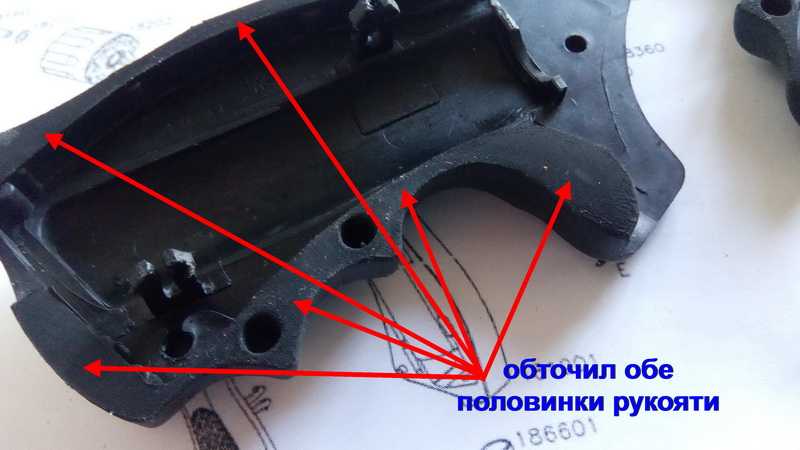

Дальше сточил изнутри накладки рукояти, чтоб плотно прилегали к корпусу и не елозили под рукой.

32)Очень скорая помощь для GAMO R-77-4” COMBAT

В накладках, в обеих половинах есть отверстия, для чего не понятно, может у производителя была такая же идея , что и у меня?

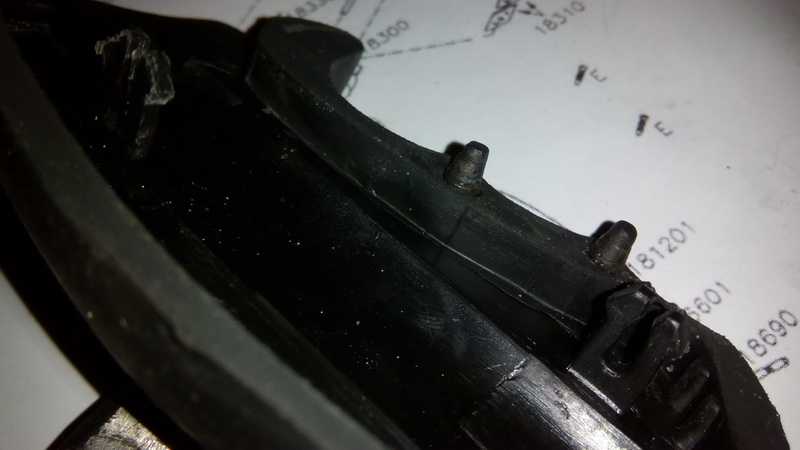

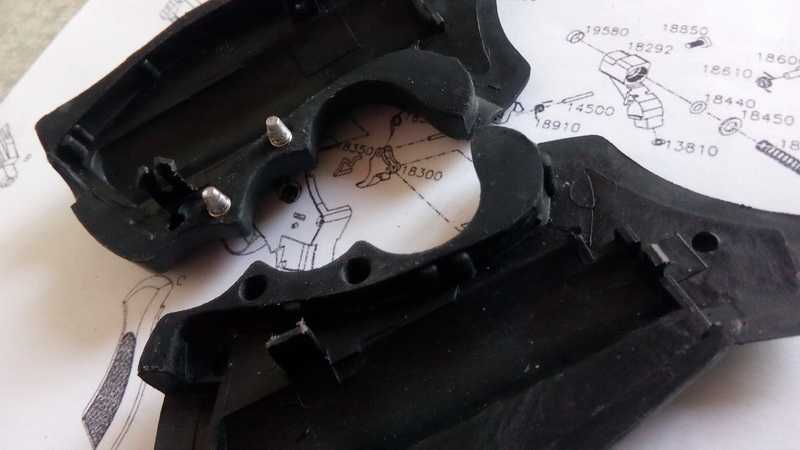

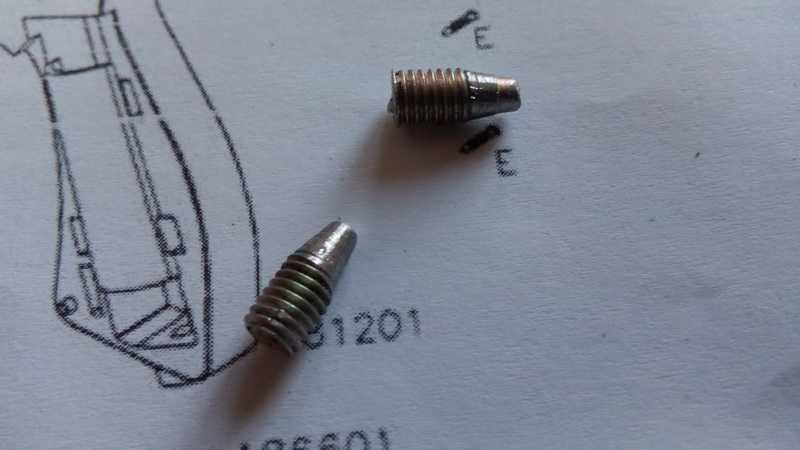

Я из 2-х винтов сделал вот такие шпинделёчки.

33)Очень скорая помощь для GAMO R-77-4” COMBAT

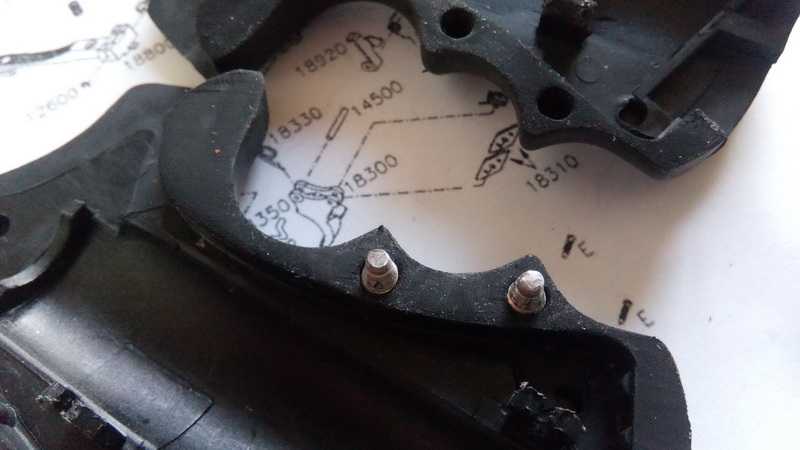

 И вставил в эти отверстия одной из накладок.

34)Очень скорая помощь для GAMO R-77-4” COMBAT

При надевании второй накладки они (накладки) точно совмещаются без перекосов.

35)Очень скорая помощь для GAMO R-77-4” COMBAT

Проверил, всё совпадает и становится « красиво».smiley

Шпинделёчки вклеил в одну из половин после  «воронения».

36)Очень скорая помощь для GAMO R-77-4” COMBAT

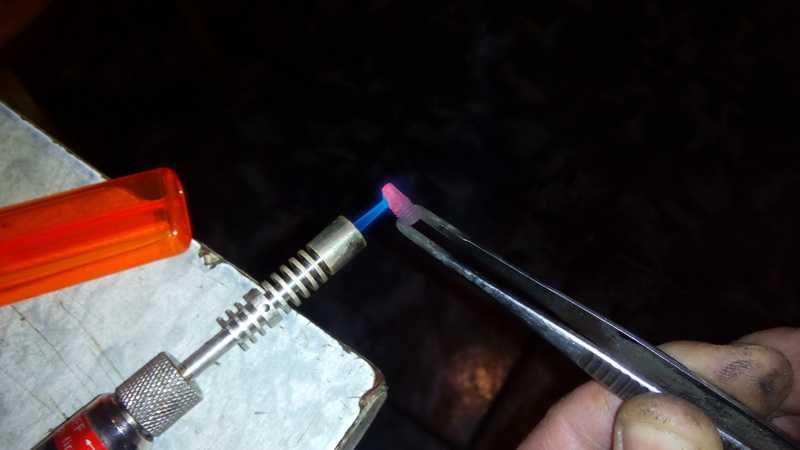

Воронил вот так.

37)Очень скорая помощь для GAMO R-77-4” COMBAT

Нагрел на горелке и охладил в масле.

Вот результат. Заворонил все новые детали.

38)Очень скорая помощь для GAMO R-77-4” COMBAT

Прицельную планку пришлось поднять до самого верха, чтоб револьвер бил в центр мишени.

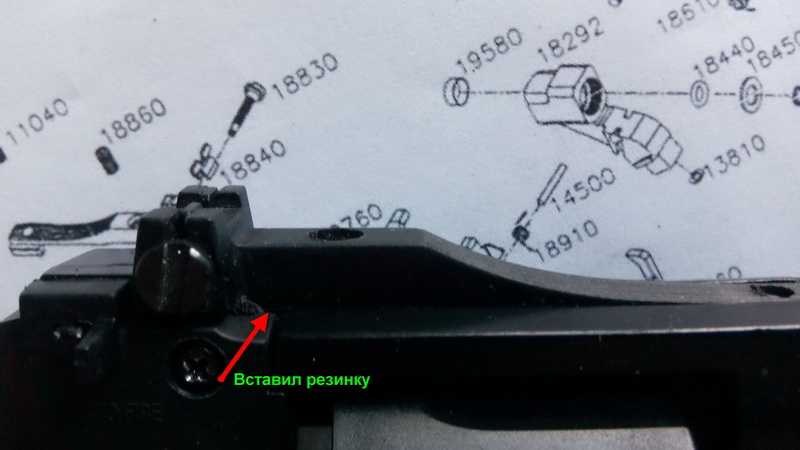

В таком положении она слегка болталась и перекашивалась. Подложил под неё мягкую резину.

39)Очень скорая помощь для GAMO R-77-4” COMBAT

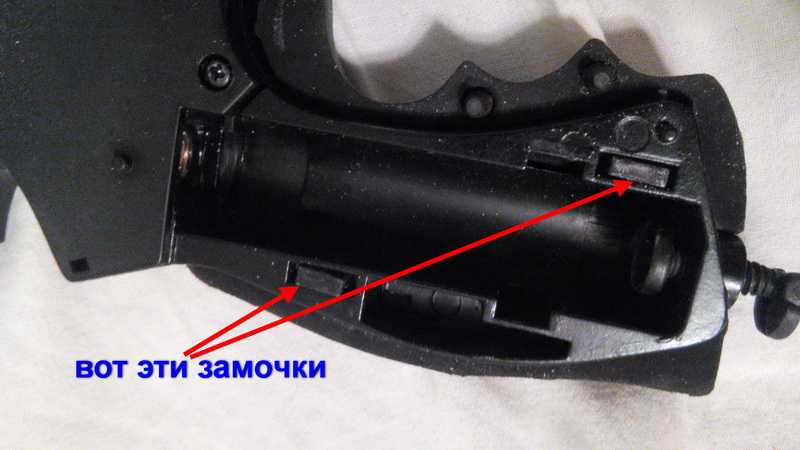

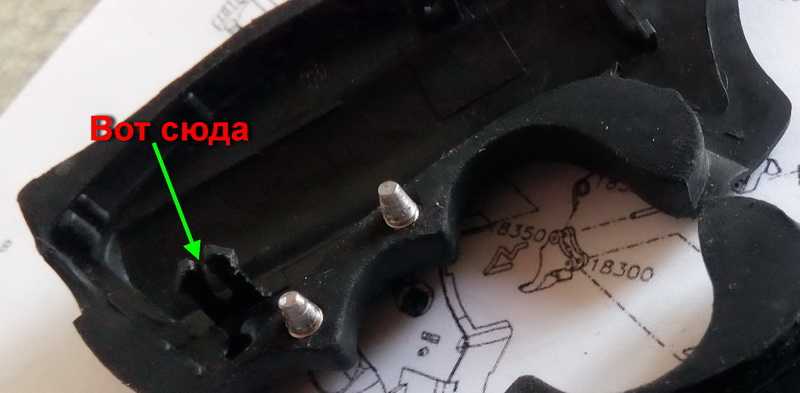

Дальше одна из накладок рукояти, которая по идеи, должна была стоять жёстко и некуда не дёргаться не фиксировалась на 100%. После защёлкивания она всё равно шевелилась – износились защёлки. Избавился от шевелёнки вот так:

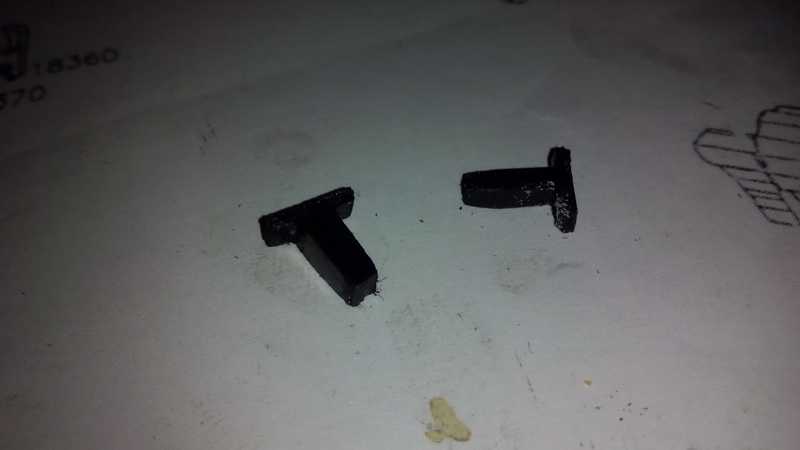

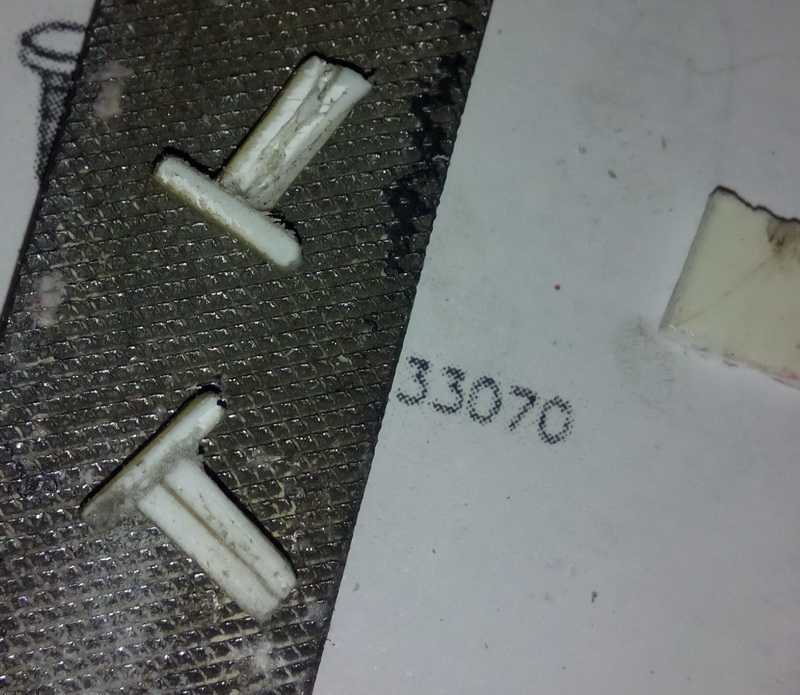

Склеил из пластика вот такие замочки, покрасил и вставил в защёлки.

40)Очень скорая помощь для GAMO R-77-4” COMBAT

41)Очень скорая помощь для GAMO R-77-4” COMBAT

42)Очень скорая помощь для GAMO R-77-4” COMBAT

43)Очень скорая помощь для GAMO R-77-4” COMBAT

В результате этих доделок накладки сидят под рукой без всякого шевеления при любом обхвате и силе сдавливания рукояти.

После полной сборки вставил баллон, порадовался тишине, отстрелял 10 барабанов ( в барабане 8 пуль) и отложил пистолет на сутки, чтобы проверить травит или нет он газ. Через сутки отстрелял ещё 13 ! барабанов.surprise  Это в общей сложности 23х8=184 выстрела!!!surprise surpriseТоли баллон перекачанный попался smiley, толи клапан зажат.frown Надо будет опять притащить хрон и отстрелять через него.

Ну а в целом все переделки работают – ремонт удался.yes

Весь ремонт занял 4 вечера -  25.12.2015 разобрал, а 29.12.2015 отстрелял последний барабан.

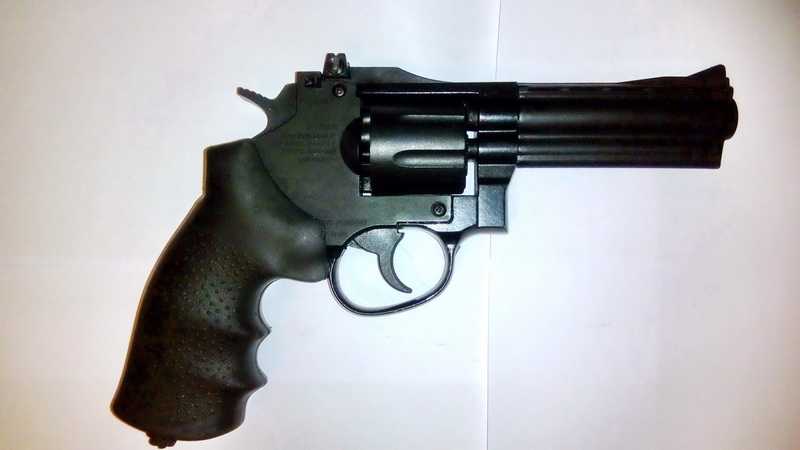

Вот он во всей своей красе.

44)Очень скорая помощь для GAMO R-77-4” COMBAT

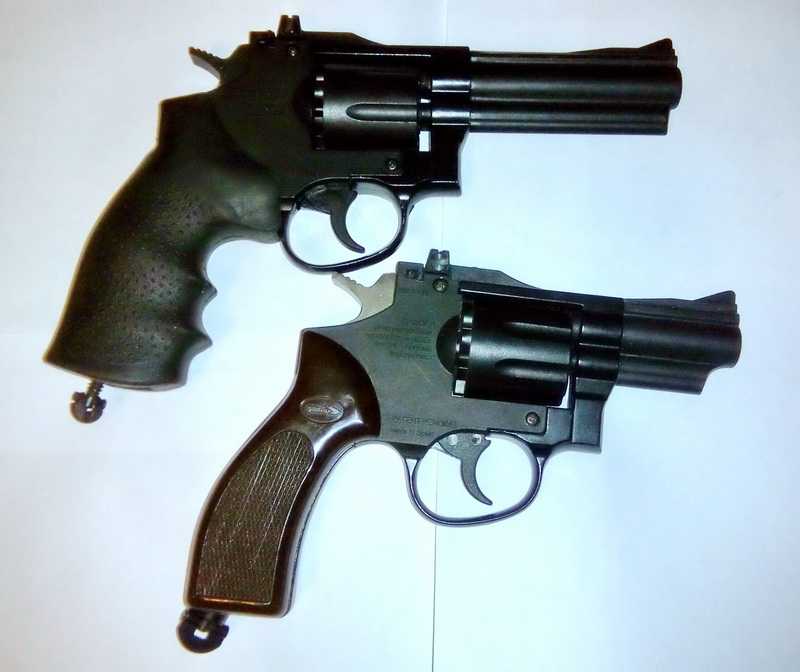

А это он и его старший брат.

45)Очень скорая помощь для GAMO R-77-4” COMBAT

GAMO R-77-4” COMBAT  и   GAMO R-77 2,5”
