Полная/неполная разборка пистолета Gletcher TT NBB

Опубликовано:
Многие из владельцев пневматики, полагаю, знакомы с таким замечательным пистолетом как Gletcher TT NBB, кто-то просто хорошо наслышан, кто-то приобрел себе, кто-то имел возможность увидеть/подержать в руках, рассматривая в магазине или же в коллекции друга.

Полная/неполная разборка пистолета Gletcher TT NBB

Многие из владельцев пневматики, полагаю, знакомы с таким замечательным пистолетом как Gletcher TT NBB, кто-то просто хорошо наслышан, кто-то приобрел себе, кто-то имел возможность увидеть/подержать в руках, рассматривая в магазине или же в коллекции друга.

Блуждая по страницам нашего горячо любимого сайта неоднократно читал комметарии пользователей, что, мол, разобрал полностью пистолет, а собрать обратно теперь не могу, помогите.

Собственно и сам я столкнулся с такой проблемой при первой разборке, но, благо, разум и логика для меня не далекие понятия, и взрыв-схемы на коробке мне хватило, чтобы всё по уму разобрать и собрать обратно без каких-либо неприятностей.

Тем не менее, статью с относительно подробной инструкцией по разборке и сборке изделия привожу ниже.

(К своему великому стыду, анатомию газобаллонной пневматики я знаю не ахти как, поэтому часть деталей буду называть не в соответствии с терминологией, а, либо по описанию относительно фотографии, либо давая собственные названия и указывая их на фотографиях)

1)Полная/неполная разборка пистолета Gletcher TT NBB

2)Полная/неполная разборка пистолета Gletcher TT NBB

Собственно, сам пациент. Нам понадобится: пинцет (по желанию, мне удобней им мелкие детали брать), шило (другой тонкий твердый инструмент), мелкая крестовая отвертка, прямые руки.

3)Полная/неполная разборка пистолета Gletcher TT NBB

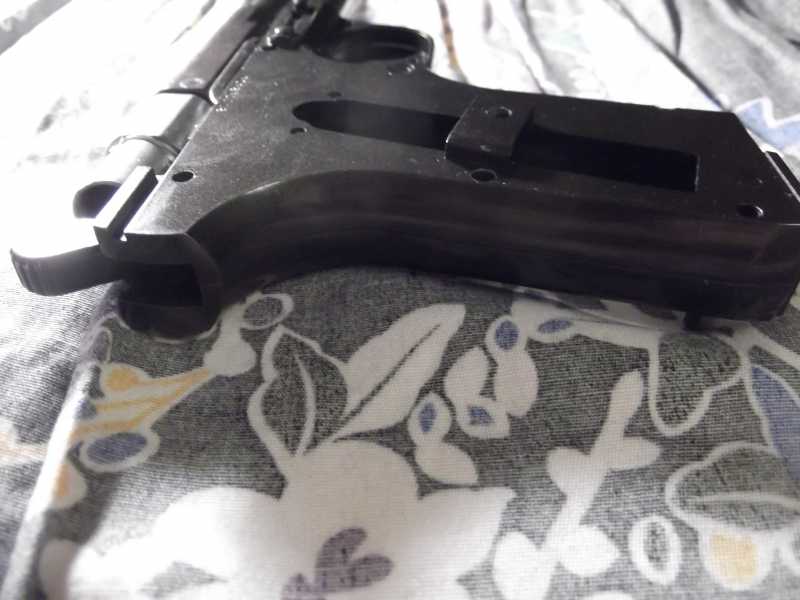

Перед началом работы ОБЯЗАТЕЛЬНО ИЗВЛЕЧЬ БАЛЛОН И МАГАЗИН. Снять обе щечки рукояти.

4)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 1. Шилом выдавить штифты, расположенные спереди ствола. Вынять и отложить отдельно.

5)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 2. Придерживая заглушку, отвести затвор в заднее крайнее положение. Будьте внимательны, заглушка, под действием сжатой пружины 1 может быть с силой вытолкнута. Аккуратно отведите её, выньте из корпуса затвора, выньте пружину 1. Удерживая затвор в заднем крайнем положении поднимите его заднюю часть, после чего сдвиньте его вперед по направлению ствола и снимите затвор.

6)Полная/неполная разборка пистолета Gletcher TT NBB

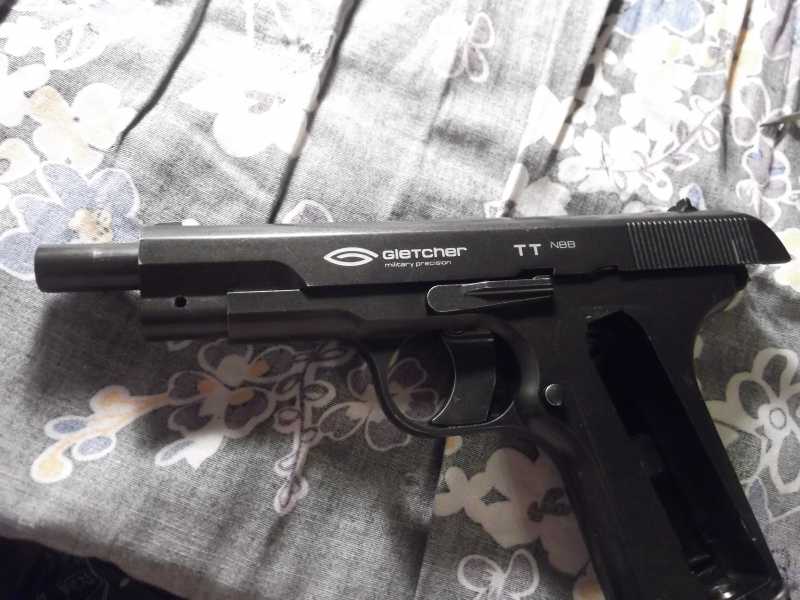

Неполная разборка окончена. Для просмотра обратного процесса (из неполной разборки в сборку) пролистать до Шага 27 ниже.

7)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 3. Крестовой отверткой открутить болтики с снимите деталь.

8)Полная/неполная разборка пистолета Gletcher TT NBB

Болтики положить вместе с деталью отдельно от других частей.

9)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 4. С правой стороны пистолета открутить 7 фиксирующих болтиков. Отложить отдельно от других частей.

10)Полная/неполная разборка пистолета Gletcher TT NBB

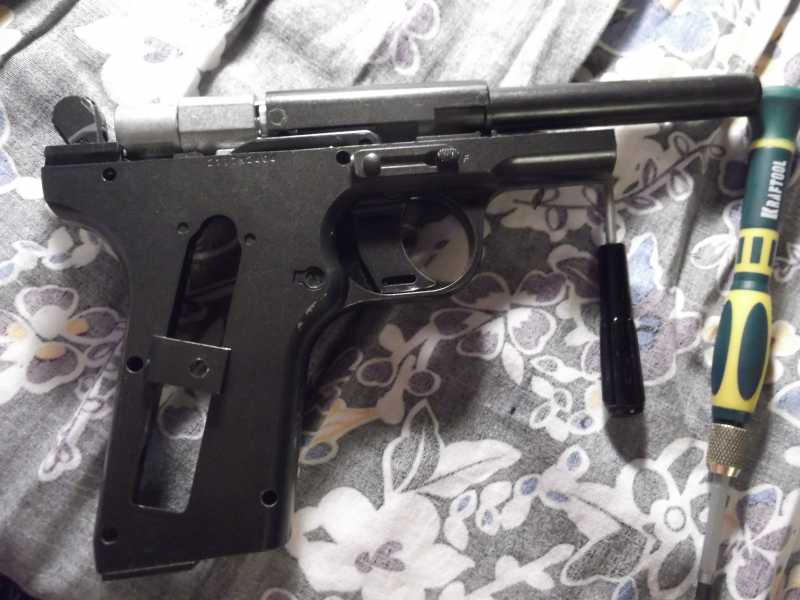

Шаг 5. Аккуратно отсоединить верхнюю (на фото - справа) часть корпуса пистолета от нижней (на фото - слева).

11)Полная/неполная разборка пистолета Gletcher TT NBB

12)Полная/неполная разборка пистолета Gletcher TT NBB

Спусковой механизм (спусковой крючок, спусковая пружина, спусковая тяга). Обратите ОСОБОЕ ВНИМАНИЕ на положение, в котором располагается пружина 2 относительно спусковой тяги.

13)Полная/неполная разборка пистолета Gletcher TT NBB 14)Полная/неполная разборка пистолета Gletcher TT NBB

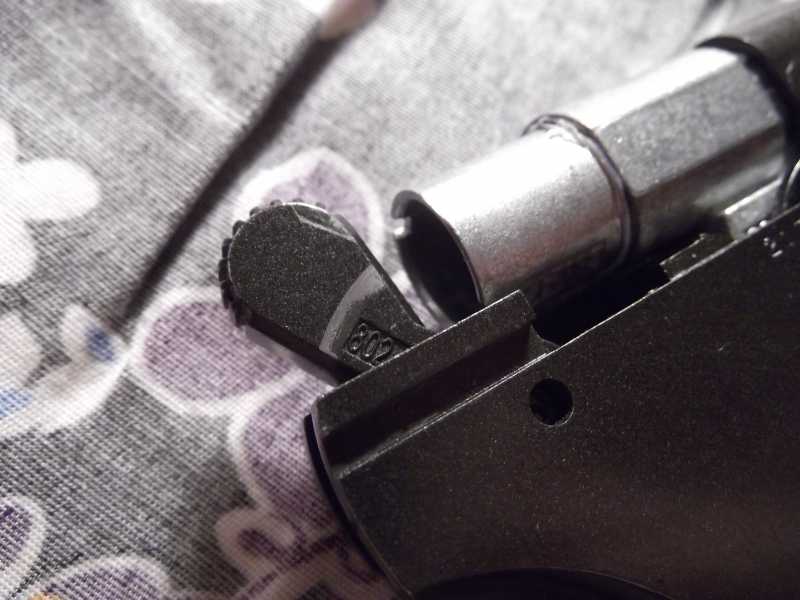

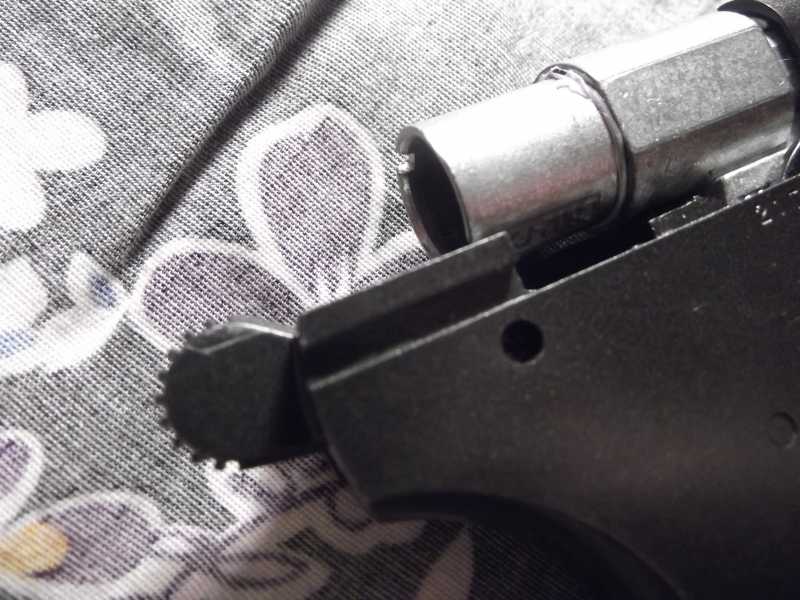

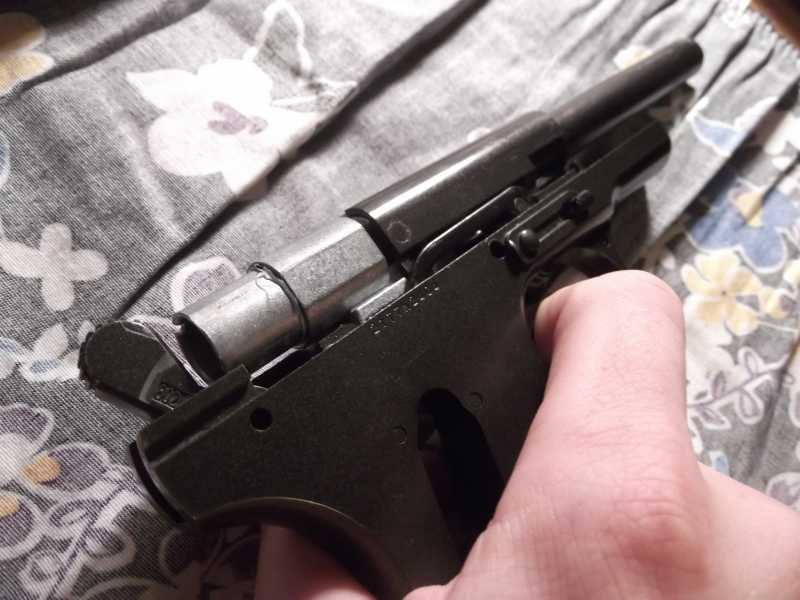

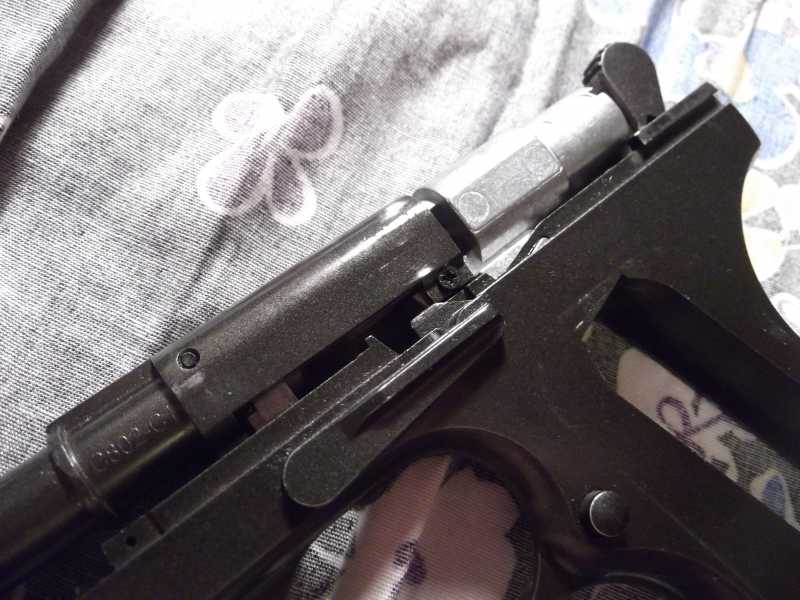

Курок во взведенном положении Курок в спущенном положении

15)Полная/неполная разборка пистолета Gletcher TT NBB

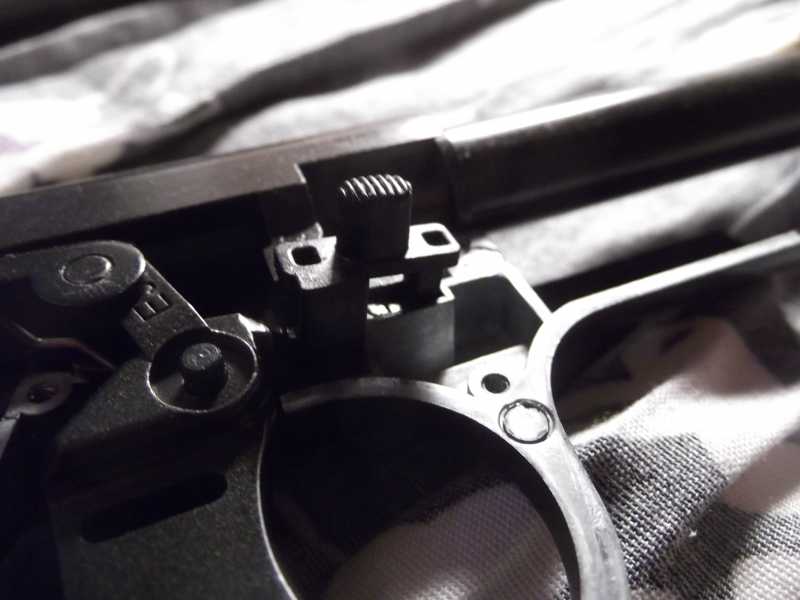

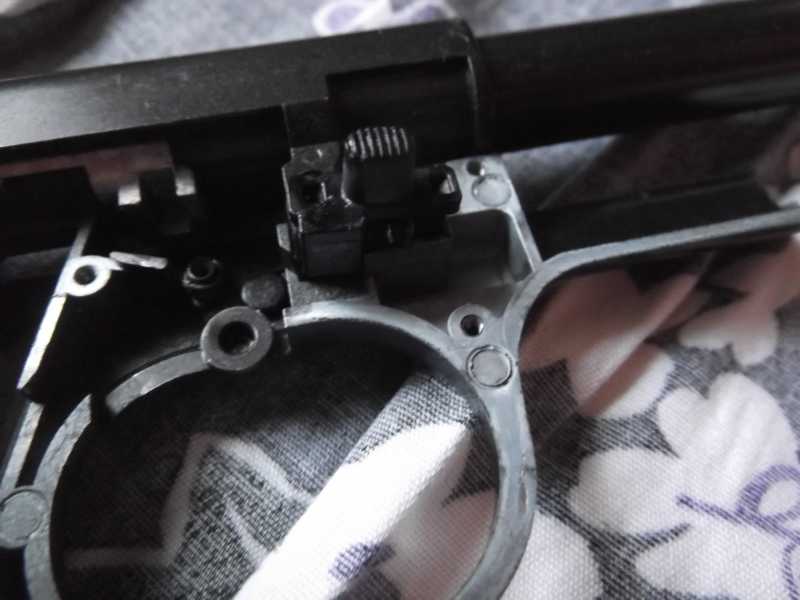

Предохранитель (пластмассовая деталь с выступом с левой стороны, пластмассовая пластинка под ней, пружины под пластинкой). Переключение осуществляется путем перемещения пластмассовой детали по поверхности пластинки, при этом пружины сжимаются под давлением на них за счет пластинки и детали в момент нажатия на деталь пальцем (предохранитель снимается/ставится по схеме "нажать и сдвинуть влево/вправо").

16)Полная/неполная разборка пистолета Gletcher TT NBB

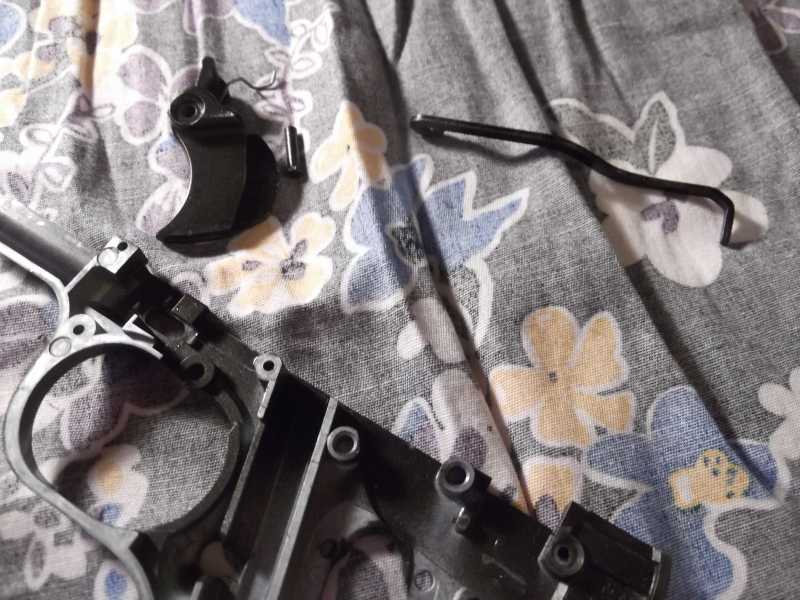

Шаг 6. Снять спусковой крючок со спусковой тягой с оси, рассоединить, вытащить пинцетом штифт оси (даст некоторое удобство при обратной сборке). Детали сложить отдельно.

17)Полная/неполная разборка пистолета Gletcher TT NBB 18)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 7. С левой половины корпуса пистолета снять 3 болтика. Два с внутренней стороны и один с внешней.

19)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 8. Движением "на себя" извлечь деталь.

20)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 9. Отсоединить клапан пистолета.

21)Полная/неполная разборка пистолета Gletcher TT NBB

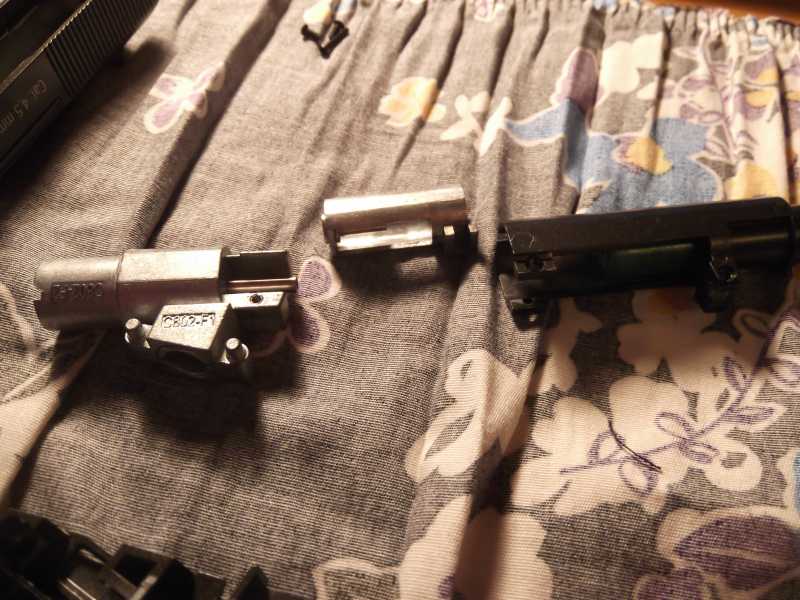

Шаг 10. Вынять деталь (на фото-по середине).

22)Полная/неполная разборка пистолета Gletcher TT NBB

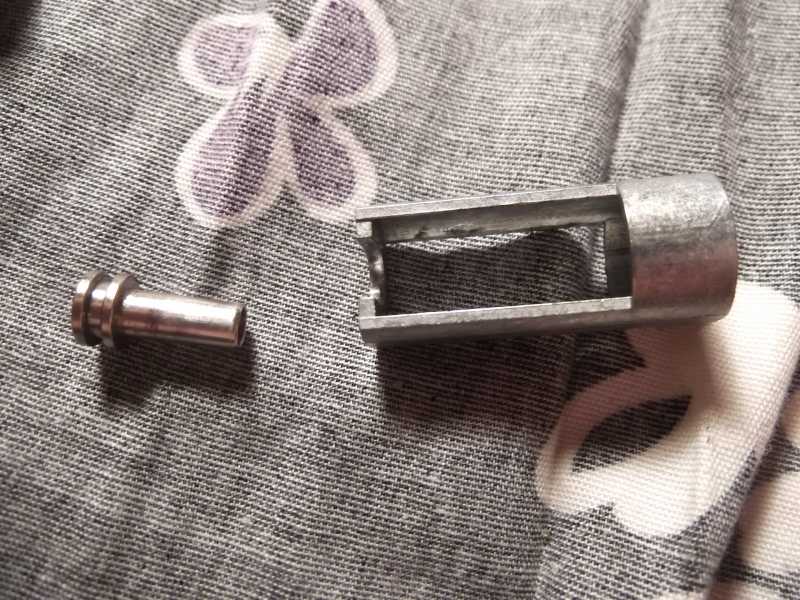

Шаг 11. Извлечь из указанной детали трубку, расположенную в выемке корпуса.

23)Полная/неполная разборка пистолета Gletcher TT NBB

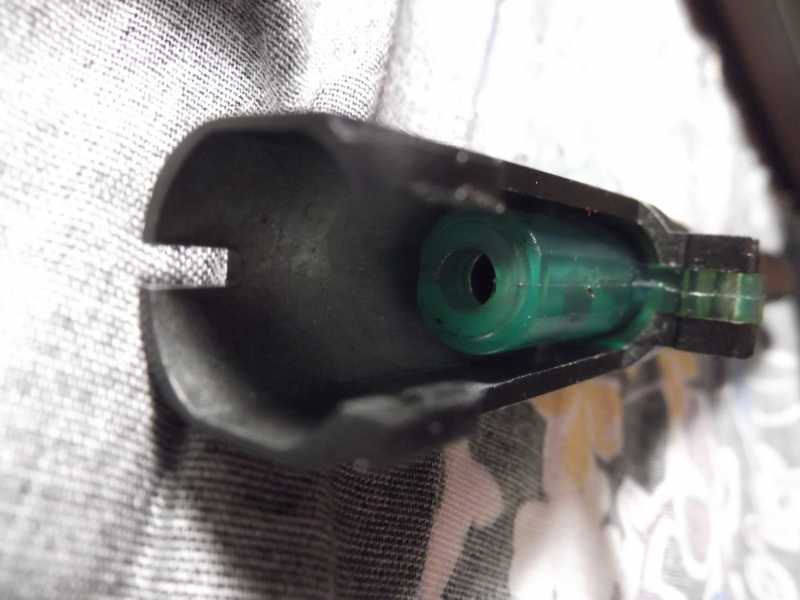

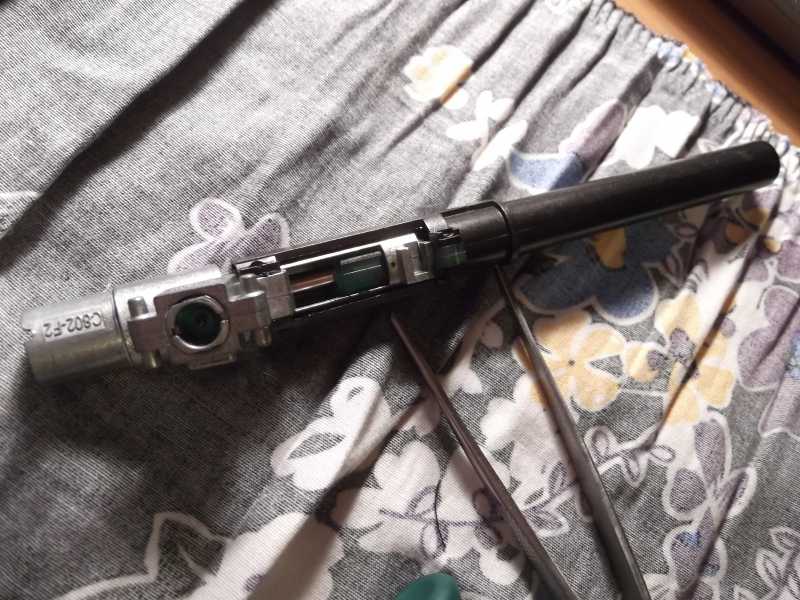

Камера, куда непосредственно из магазина поступаешь шарик и откуда последний отправляется по каналу ствола в сторону мишени (далее - "пулеприемная камера")

24)Полная/неполная разборка пистолета Gletcher TT NBB

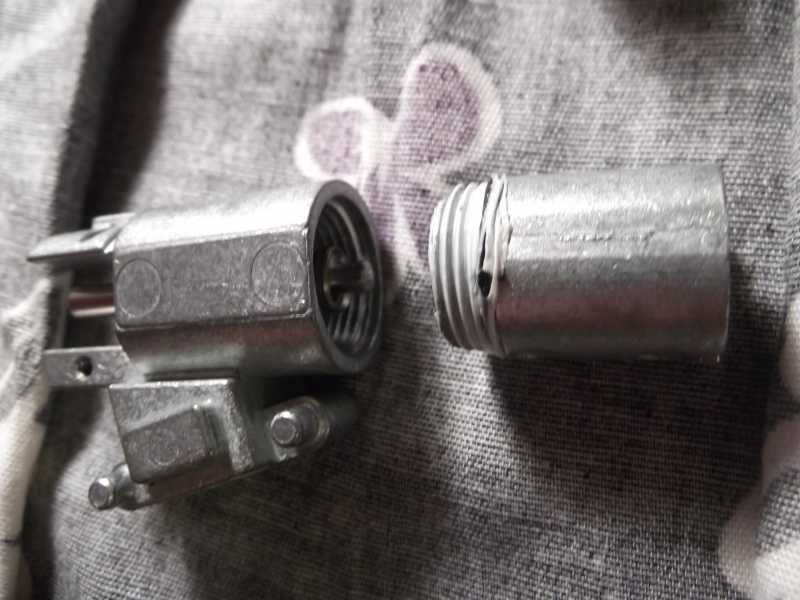

Шаг 12. Открутить заднюю часть клапана (на фото: резьба обмотана фум-лентой. Собственная добавка)

25)Полная/неполная разборка пистолета Gletcher TT NBB

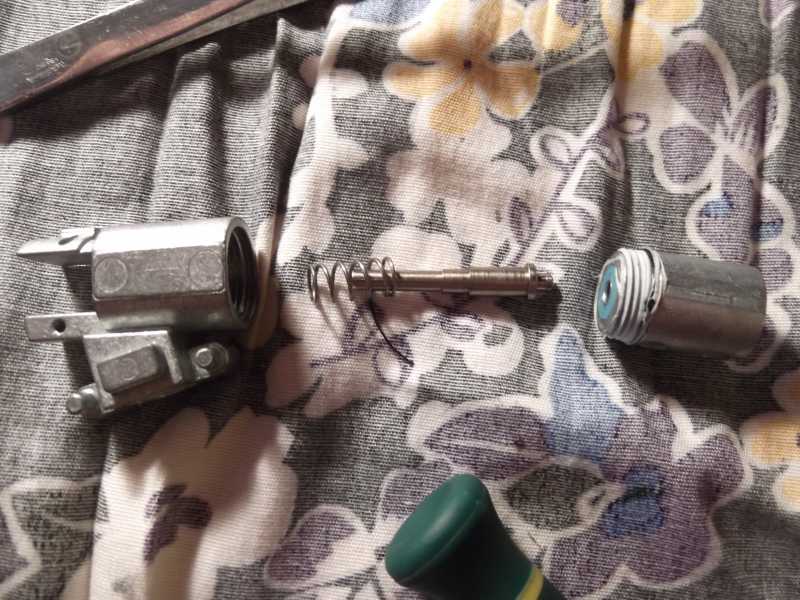

Шаг 13. Извлечь из корпуса непосредственно клапан с пружиной. ОСТОРОЖНО, внутри левой (на фото) части корпуса клапана шайба с резиновой прокладкой.

26)Полная/неполная разборка пистолета Gletcher TT NBB

27)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 14. Надеть пружину на клапан, вставить конструкцию в корпус клапана, вдев в шайбу и прокладку, расположенные внутри. Закрутить по резьбе половинки корпуса клапана.

28)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 15. Надеть трубку в паз корпуса детали.

29)Полная/неполная разборка пистолета Gletcher TT NBB

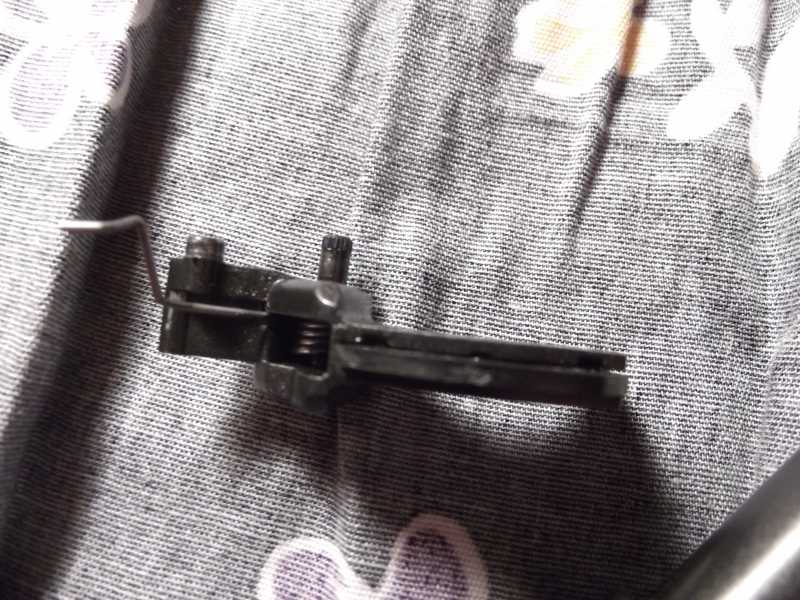

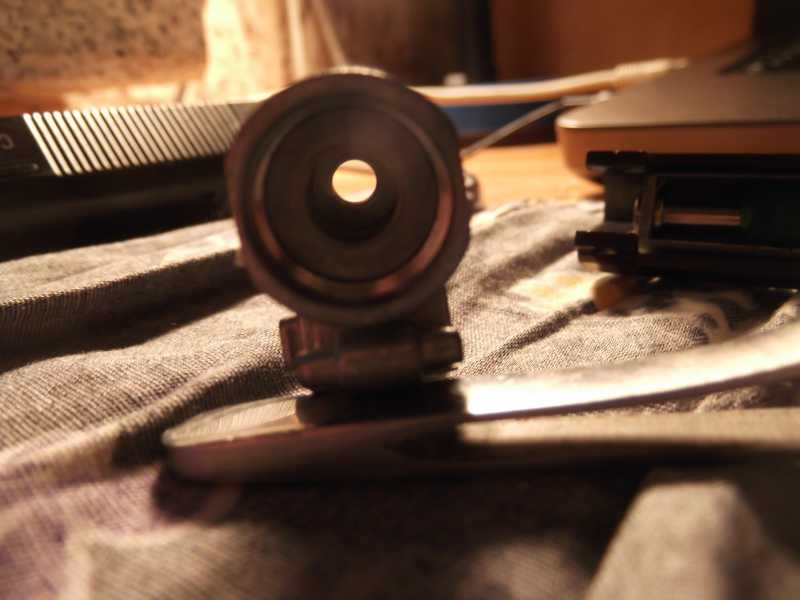

Шаг 16. Надеть деталь на пулеприемную камеру, так, чтобы трубка входила в отверстие камеры, а зуб детали был направлен на нас (как на следующих ниже фото)

30)Полная/неполная разборка пистолета Gletcher TT NBB

31)Полная/неполная разборка пистолета Gletcher TT NBB

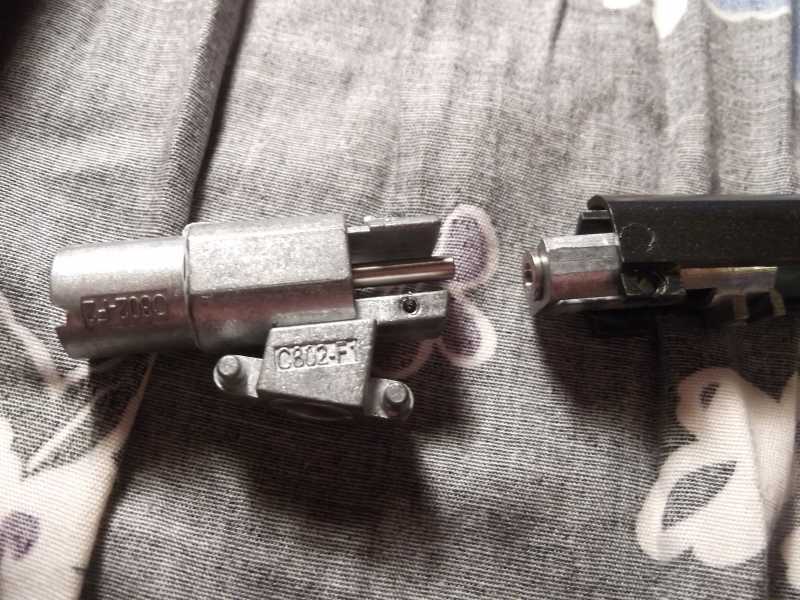

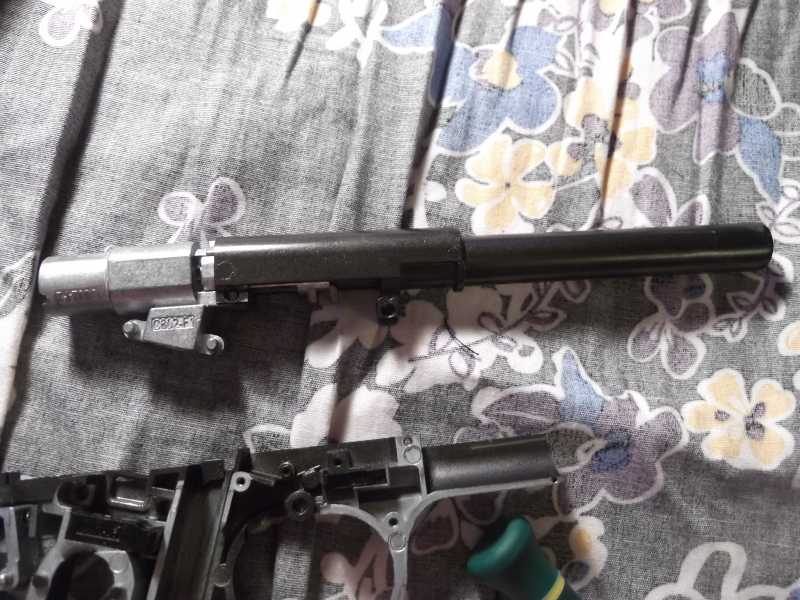

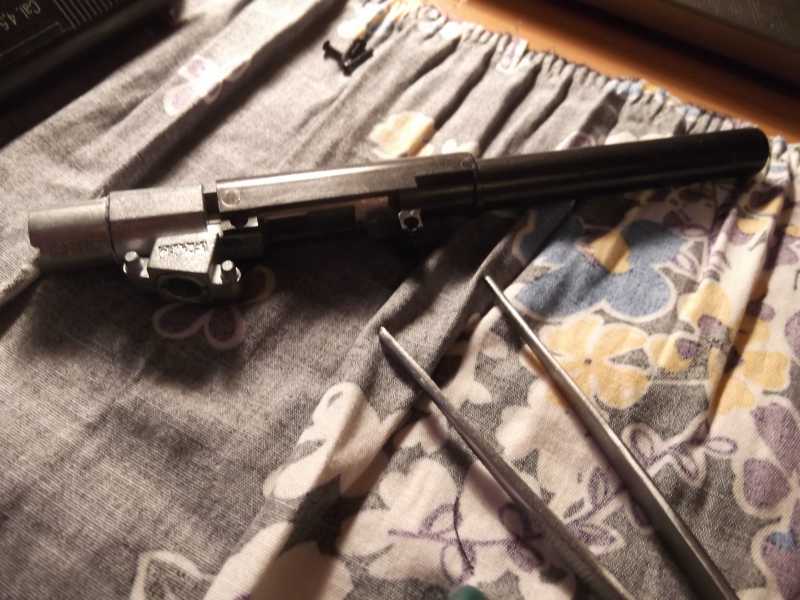

Шаг 17. Соединить клапан с корпусом стволика.

32)Полная/неполная разборка пистолета Gletcher TT NBB

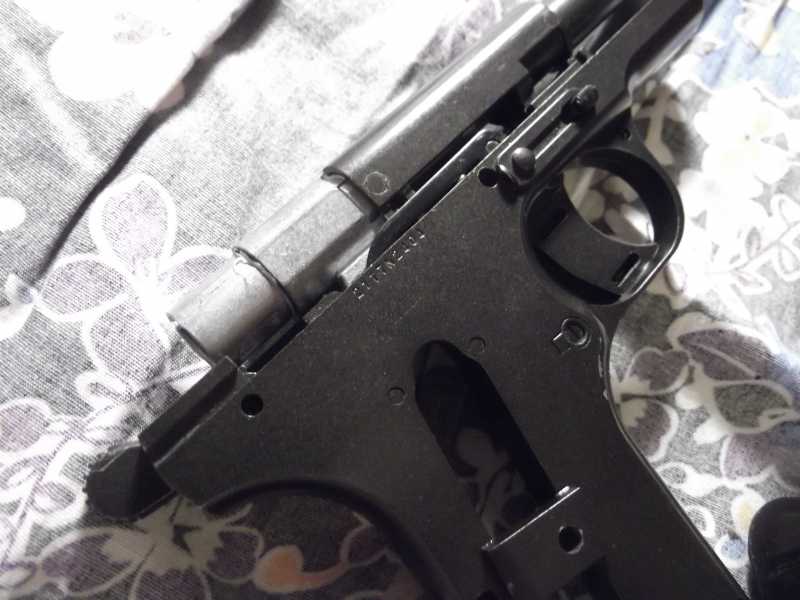

Шаг 18. Вставить систему (клапан + пулеприемная камера + стволик) в левую половину корпуса пистолета направляющими штырями в отверствия. Закрутить болтики (см. Шаг 7).

33)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 19. Взять спусковой крючок, вставить в него вынятый ранее штифт (см. Шаг 6) с правой стороны (на фото - сверху). ОСТОРОЖНО, штифт проходит через тело пружины.

34)Полная/неполная разборка пистолета Gletcher TT NBB

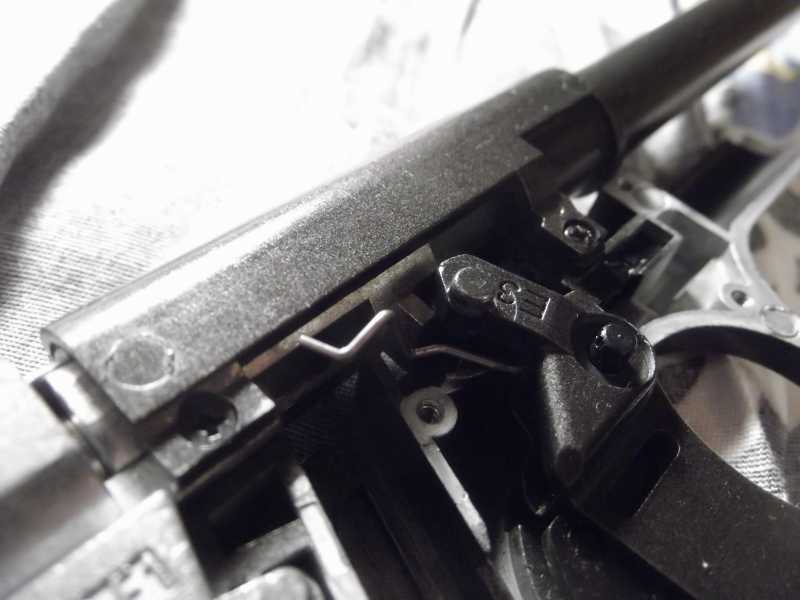

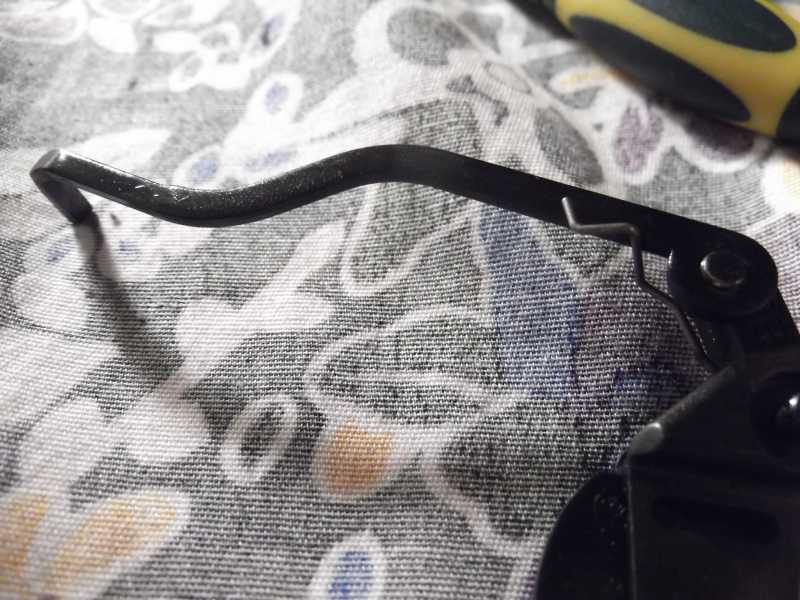

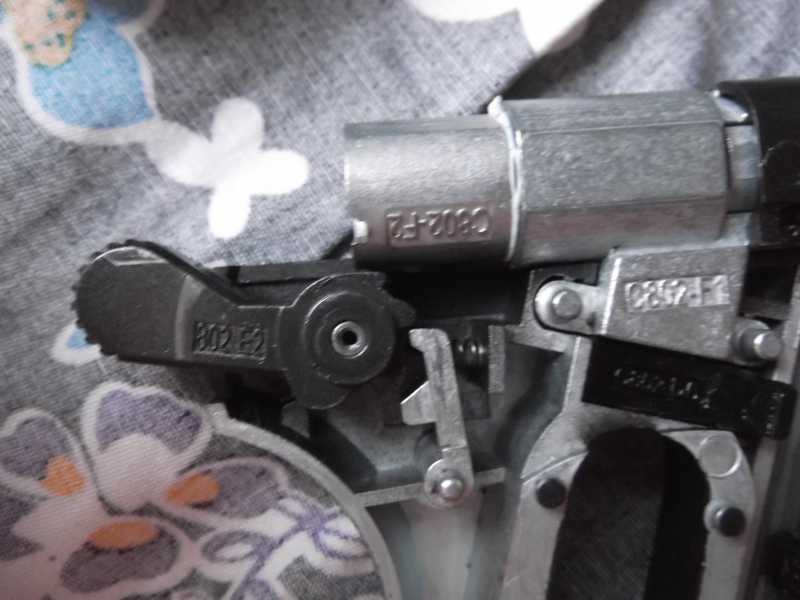

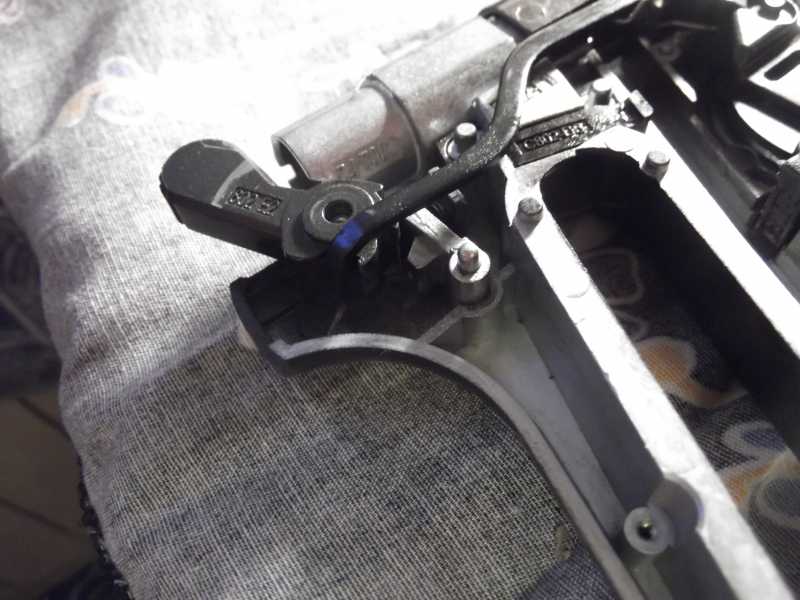

Шаг 20. Вставляем штифт со спусковым крючком в соответствующее отверстие на ЛЕВОЙ половине корпуса пистолета. Зуб, на верхней части крючка должен встать в зуб детали, вставленной поверх пулеприемной камеры (см. Шаг 16). Надеть на верхнюю часть крючка спусковую тягу, пружина должна быть расположена под корпусом спусковой тяги, чуть выпирая снизу её углом сгиба.

35)Полная/неполная разборка пистолета Gletcher TT NBB 36)Полная/неполная разборка пистолета Gletcher TT NBB

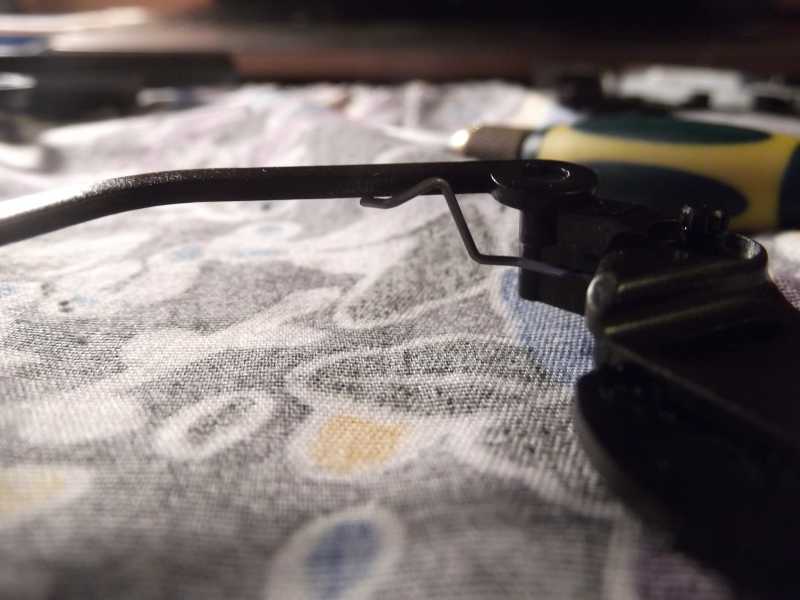

Пример НЕ ПРАВИЛЬНОЙ установки (Х) Пружина спереди (поверх) тяги Пример ПРАВИЛЬНОЙ установки (V) Пружина сзади (под) тяги

37)Полная/неполная разборка пистолета Gletcher TT NBB

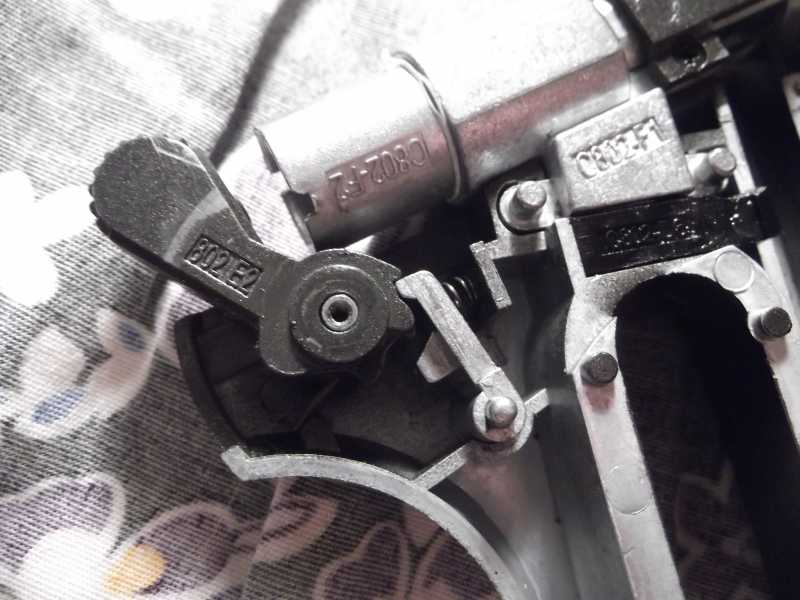

Шаг 21. Спусковая тяга должна зацепляться за крайний Зуб курка (курок должен быть в спущенном состоянии).

38)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 22. Установить предохранитель (поставить пластмассовую деталь на пластмассовую пластину в крайнем правом положении).

39)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 23. Наложить правую половину корпуса пистолета на левую (нижнюю). ВНИМАНИЕ! Накладывайте осторожно, штифт на спусковом крючке должен попасть в соответствующее отверстие на части корпуса. Спусковая тяга должна находиться именно так, как показано на изображениях выше (ушко тяги зафиксировано со спусковым крючком, конец тяги с Зубом курка). Деталь (кнопка) предохранителя должна быть в соответствующем отверстии в состоянии снятого предохранителя. Возможно получится не с первого раза, будут большие щели между половинками, попробуйте еще раз, согласно последним указанным Шагам.

40)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 24. Закрутить болтики (см. Шаг 4).

Шаг 25. Проверка:

41)Полная/неполная разборка пистолета Gletcher TT NBB 42)Полная/неполная разборка пистолета Gletcher TT NBB

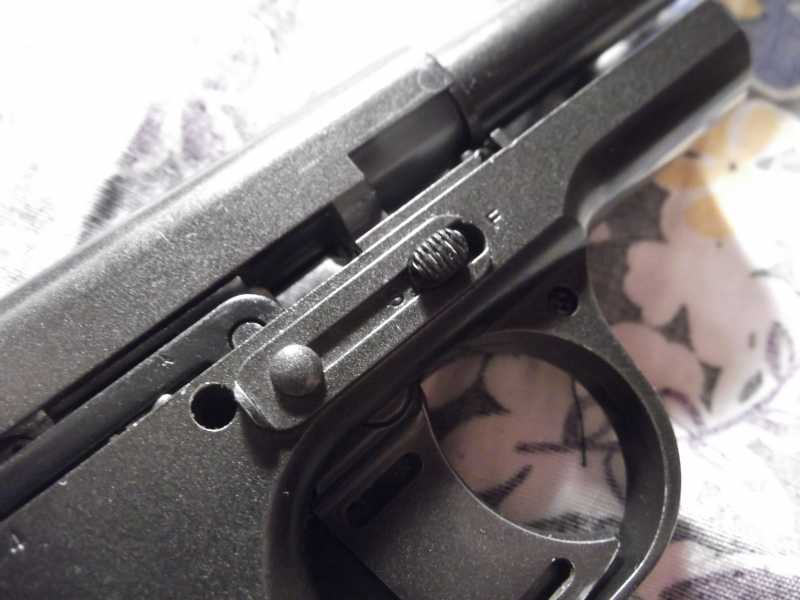

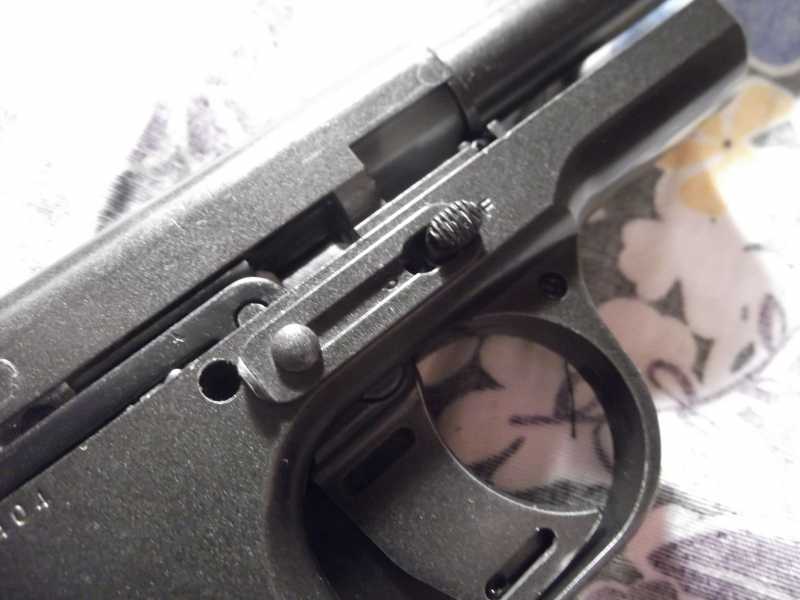

1. Предохранителя (Off/On)

43)Полная/неполная разборка пистолета Gletcher TT NBB 44)Полная/неполная разборка пистолета Gletcher TT NBB

2. Курка (взведенный/спущенный)

45)Полная/неполная разборка пистолета Gletcher TT NBB 46)Полная/неполная разборка пистолета Gletcher TT NBB

3. Спускового механизма (взведенный курок/выстрел - спусковая тяга под действием нажатого спускового крючка сдвигается вперед и вверх, относительно корпуса пистолета).

47)Полная/неполная разборка пистолета Gletcher TT NBB

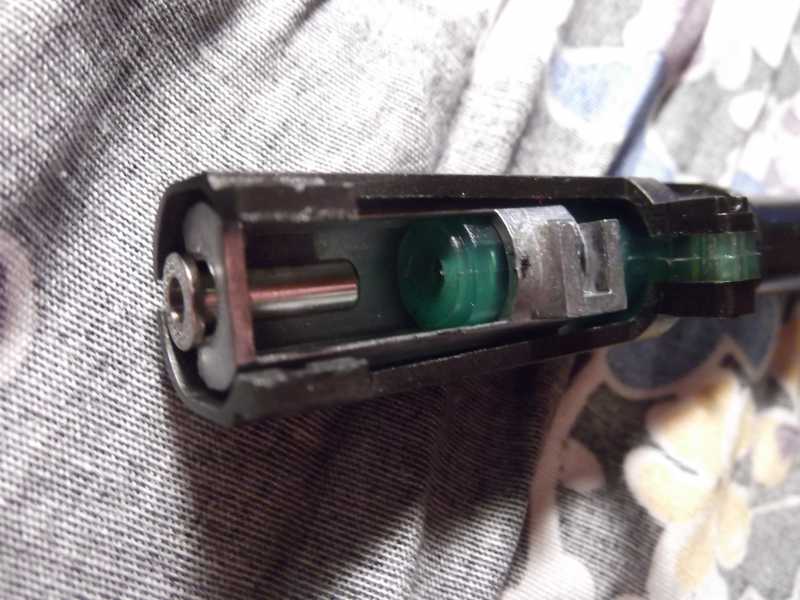

Шаг 26. Устанавливаем деталь в корпус затвора, фиксируем болтиками.

48)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 27. Продеваем затвор через ствол пистолета до крайнего заднего положения.

49)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 28. Надеваем пружину 1 на ствол пистолета.

50)Полная/неполная разборка пистолета Gletcher TT NBB

Шаг 29. Надеваем на ствол заглушку, прижимая пружину. В отверстия в передней части затвора вставить штифты (см. Шаг 1).

51)Полная/неполная разборка пистолета Gletcher TT NBB

Надеюсь весь этот набор текста и изображении пригодиться владельцам данного пневматического пистолета.

С уважением, Егор Родионов (Egorka)
