Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

Опубликовано:
К модульному пистолету задумал сошки. для полноты ощущения. Для начала решил попробовать старые циркули. Если винт туго затянуть, то для легкой винтовки-самое оно.

Сошки для пистолета своими руками

Для полноты ощущения.

после

https://www.air-gun.ru (ТТХ-ы)

https://www.air-gun.ru (водопроницаемый паленый кейс)

https://www.air-gun.ru (ненужная хрень)

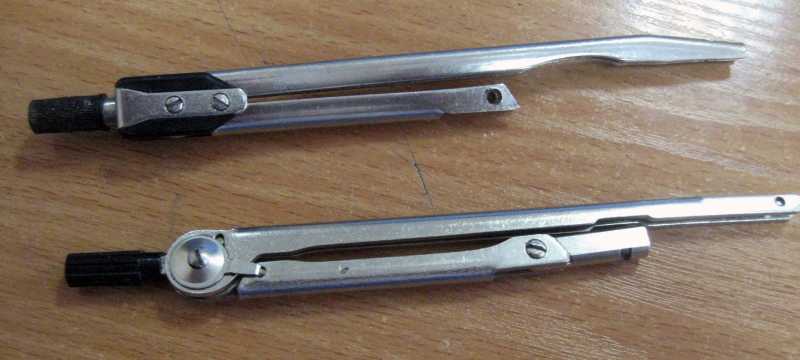

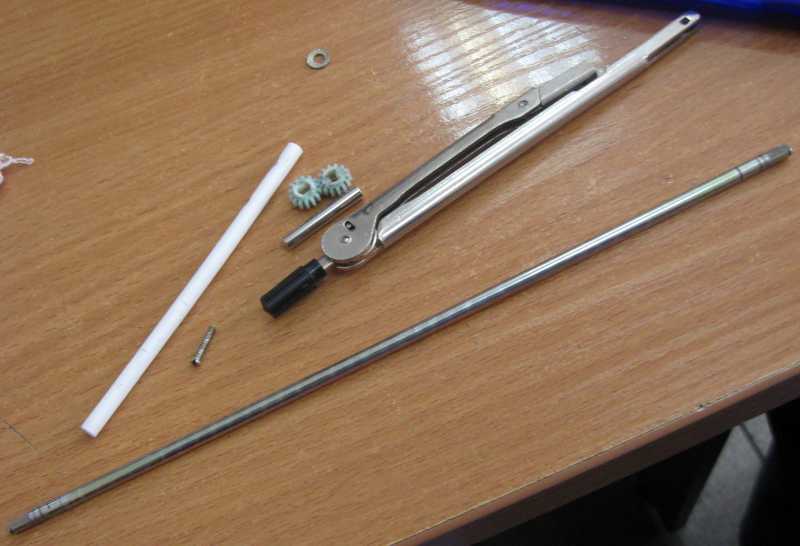

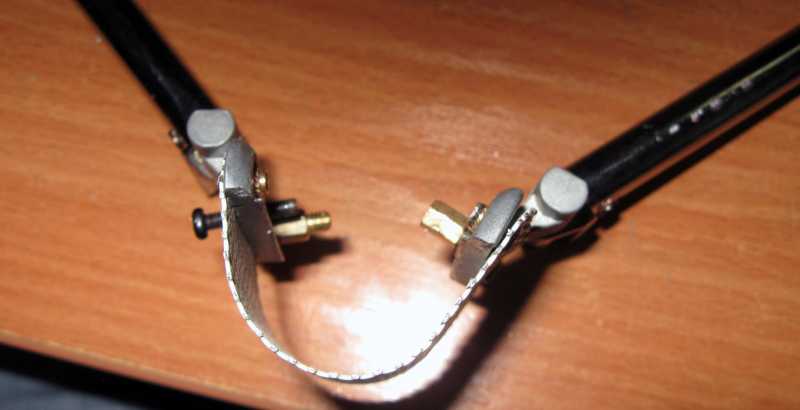

К модульному пистолету задумал сошки. для полноты ощущения. Для начала решил попробовать старые циркули. Если винт туго затянуть, то для легкой винтовки-самое оно.

1)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

2)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

Дальше прилаживания штанг дело не пошло-вариант неинтересный в силу слабости конструкции.

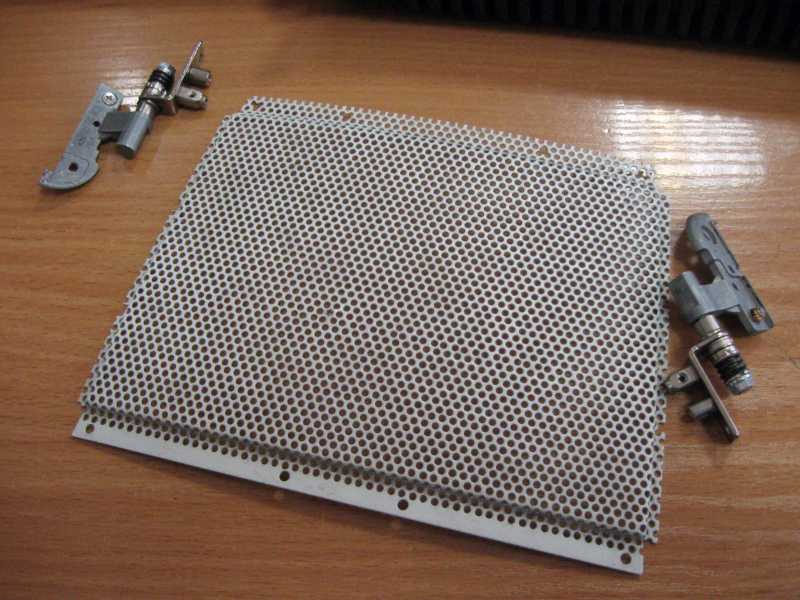

Для дальнейшего варианта была взята штампованая морда от системника и петли, на которых держится верхняя крышка (экран) ноутбука.

3)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

Ни один целый и работоспособный ноутбук не пострадал при этом.  Петли обладают тем свойством, что они симметричные-одна левая, другая правая. Кроме того, механизм открывания-закрывания довольно тугой (это рычагом-крышкой ноутбук открывать просто). А если винты механизма чуть завернуть-вообще тяжело регулировать. Плюс в петлях полно технологических отверстий и приклепаны конструктивные детали. Воспользуемся этим.

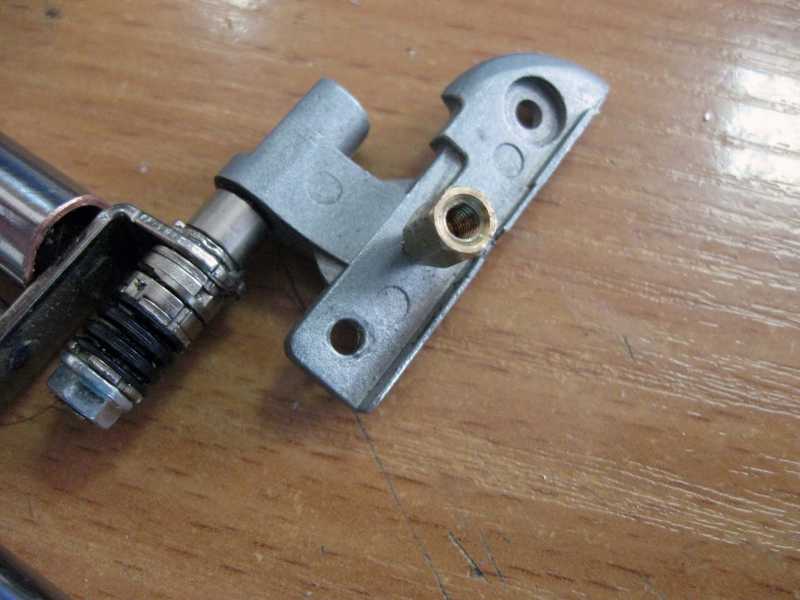

В одно из отверстий вкрутим шестигранную шпильку (на них держатся в системных блоках материнские платы. Вот что получилось

4)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

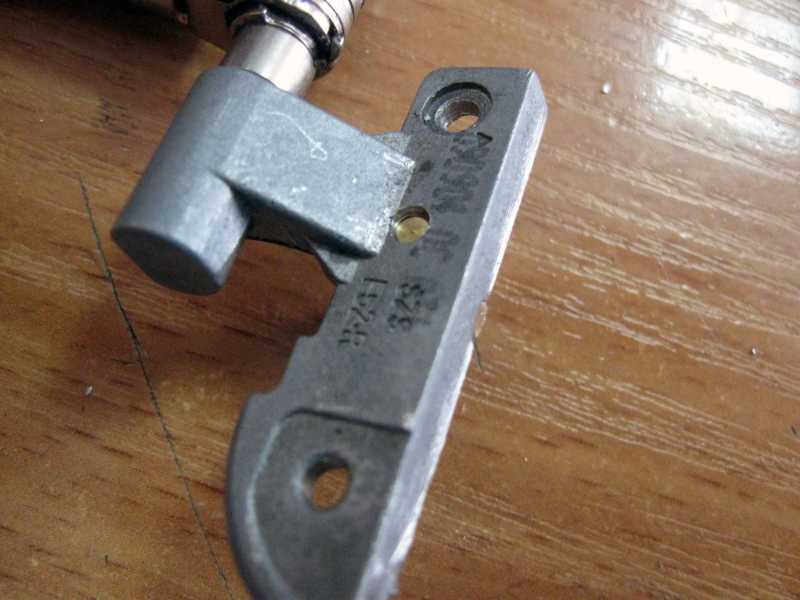

И вид с обратной стороны

5)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

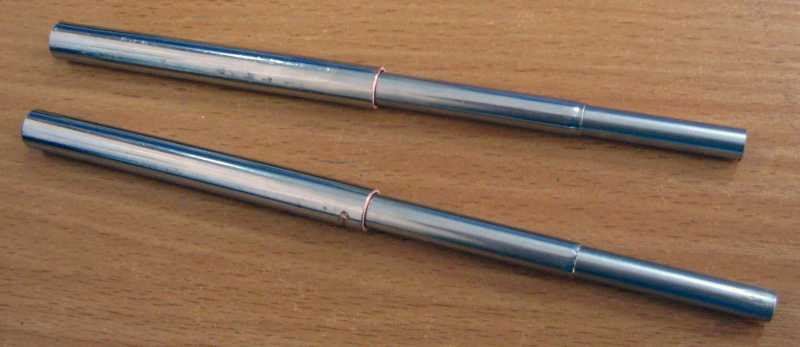

Далее-беру трубку подходящего диаметра (на внешнее колено) и сегменты от советской телескопической ТВ-антены (не китайской-жестяной). Распиливаю-подгоняю. В зазор между внешним коленом и 2-м (средним) сегментом проложена медная фольга, для упрочнения соединения.

6)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

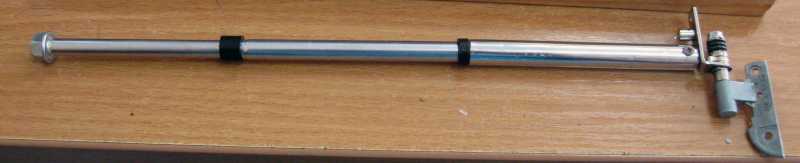

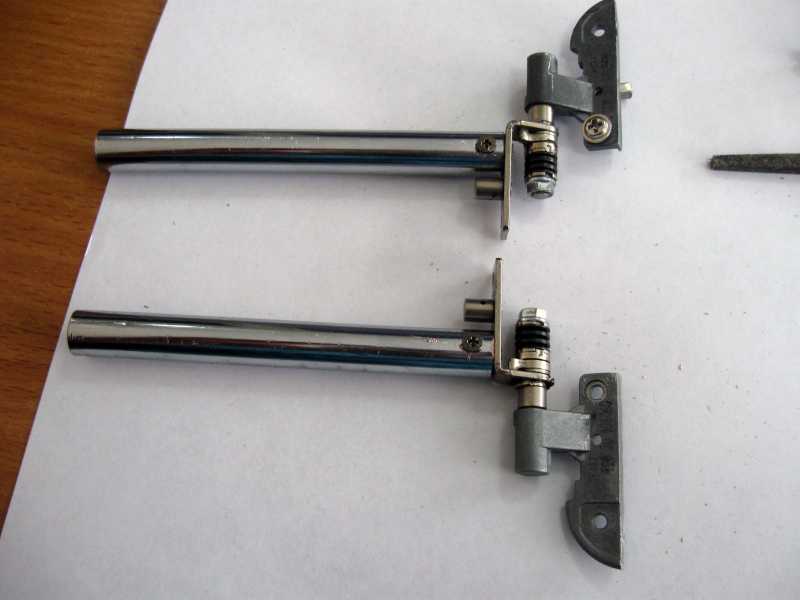

К имеющемуся приклепанному к шарниру элементу со сквозным резьбовым отверстием на болту закрепляю трубку (внешнее колено)

7)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

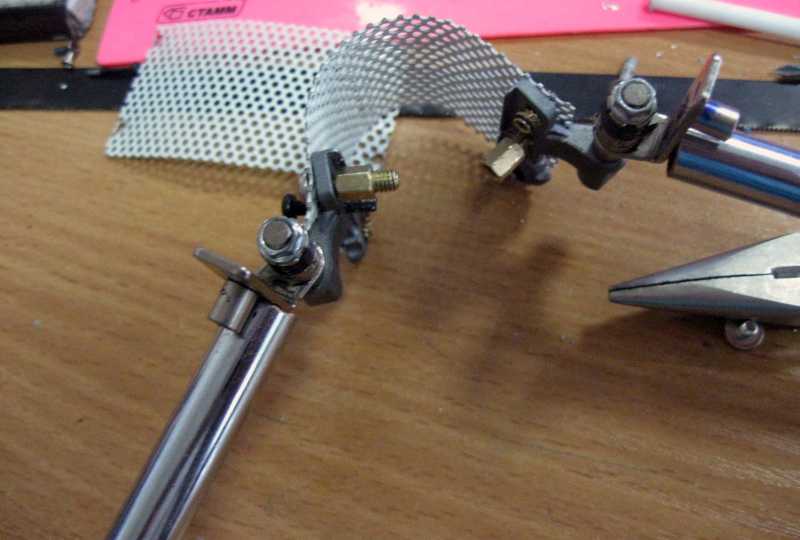

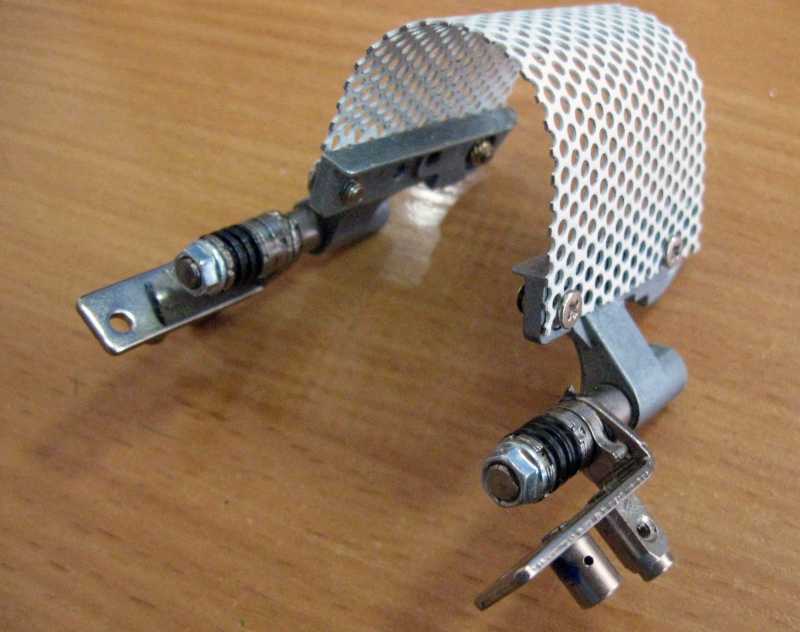

Далее-режу перфорированную морду, прикрепляю на болты шарниры.

8)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

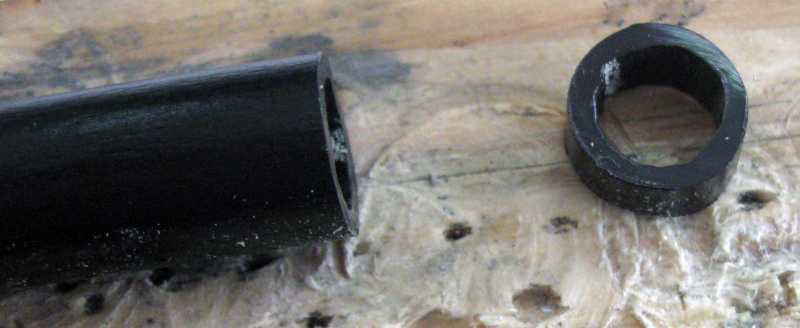

Теперь к ногам сошек. Чтобы ноги не "ползали" при давлении на них сверху, использовал пластиковую оплетку от высоковольтного кабеля подходящего диаметра.

9)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

Ее приходилось нагревать в кипятке при натягивании ее на колена сошек. В качестве ножек применил Строительные шестигранные болты

10)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

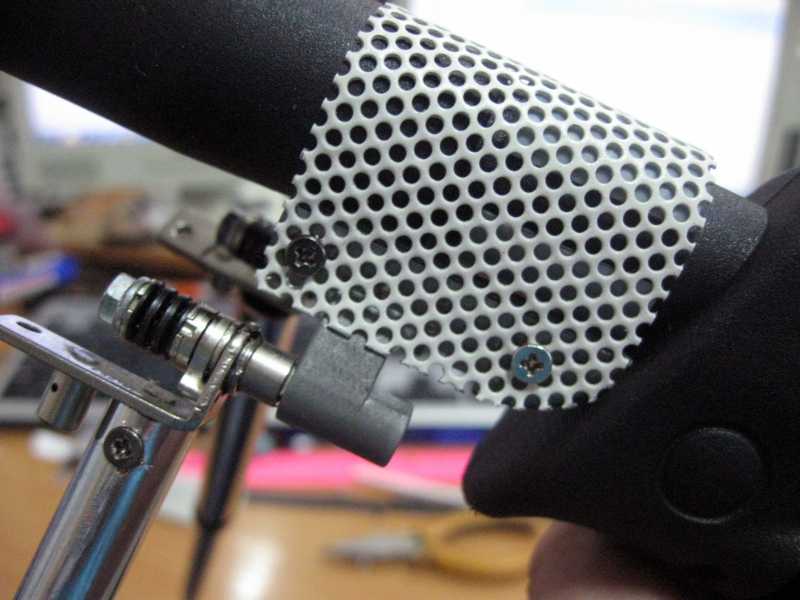

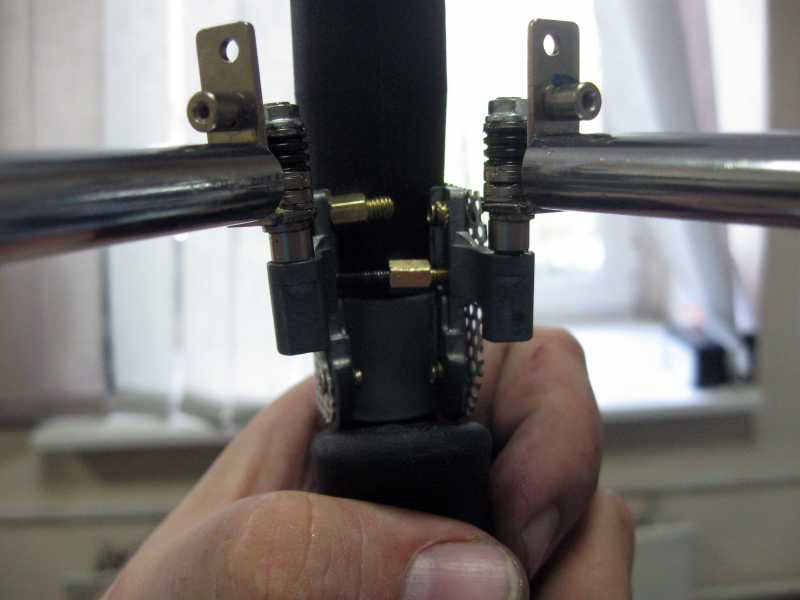

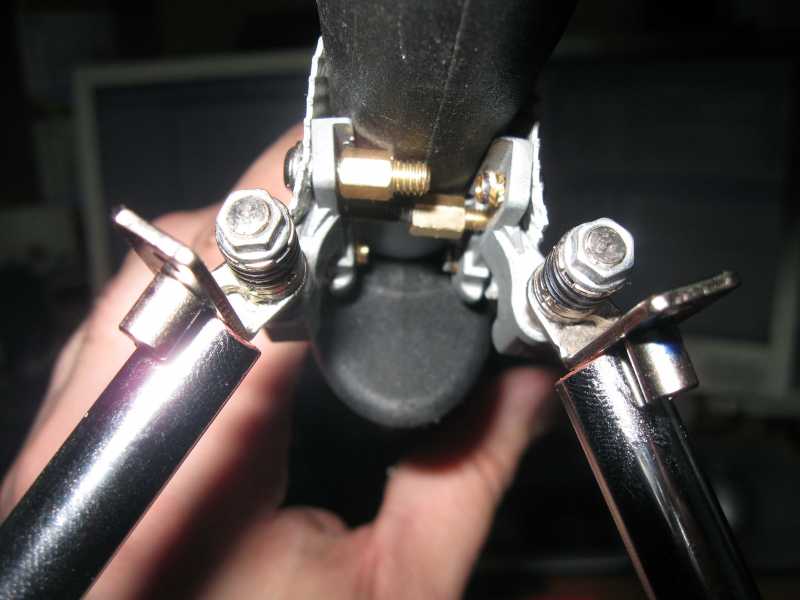

Сквозной длинный черный болт (слева на конструкции) закручивается в шестигранную шпильку-тем и обеспечивается обхват ствола винтовки.

11)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

12)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

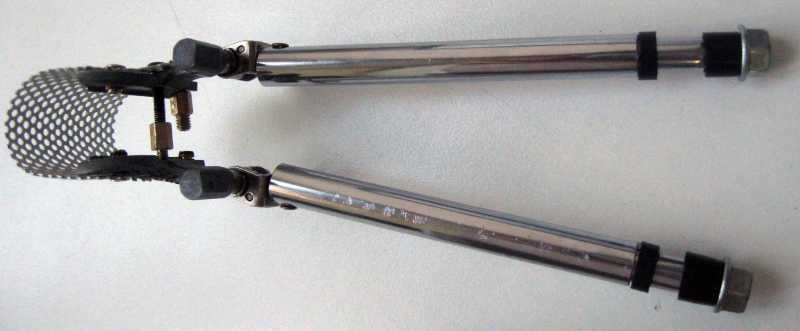

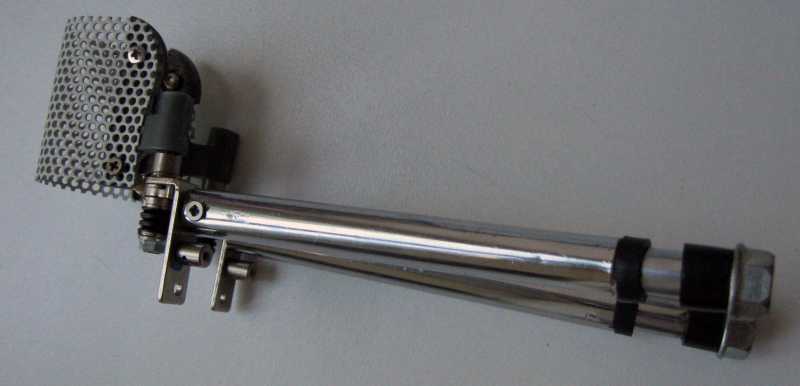

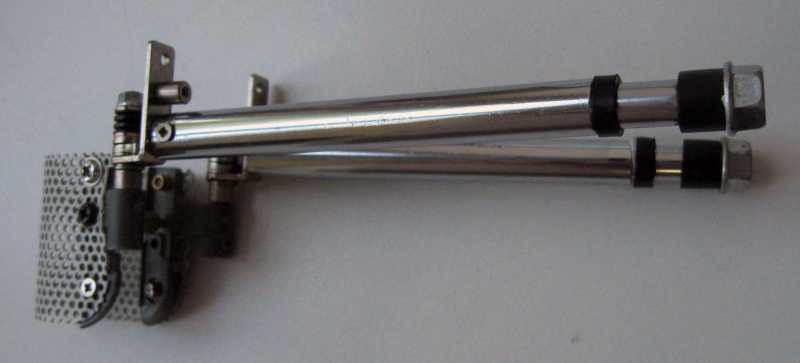

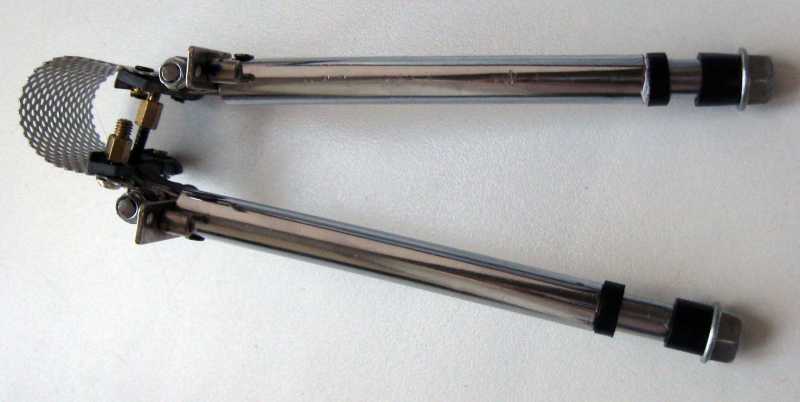

Общие виды

13)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

14)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

15)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

16)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

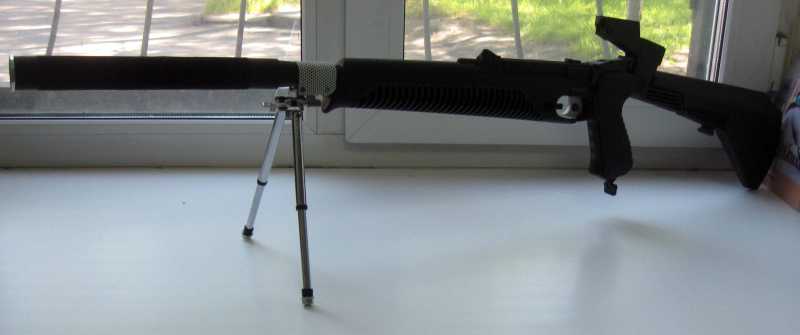

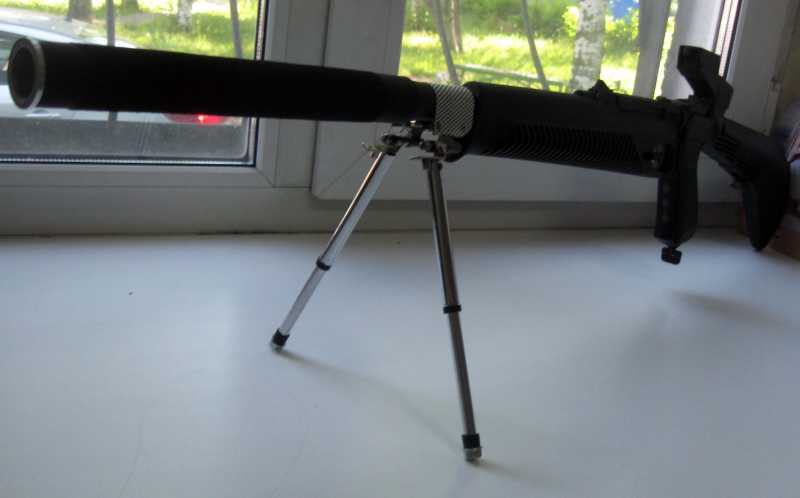

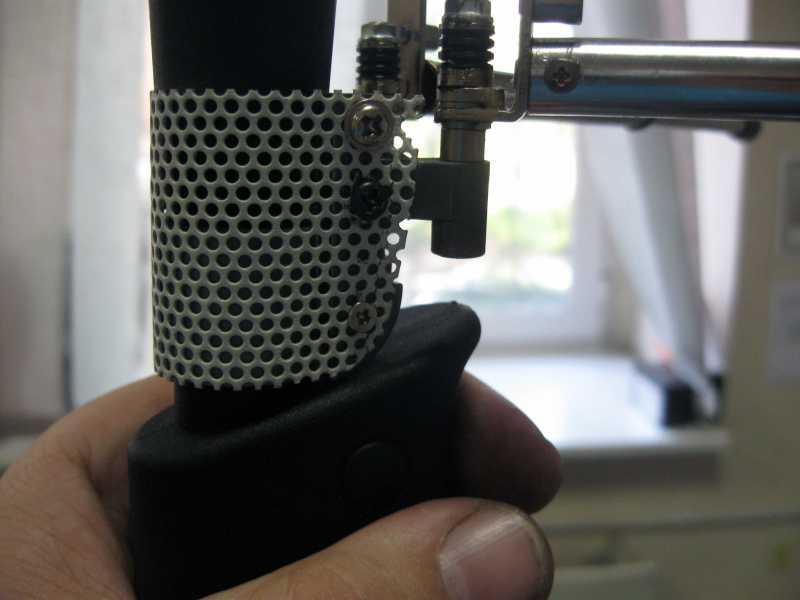

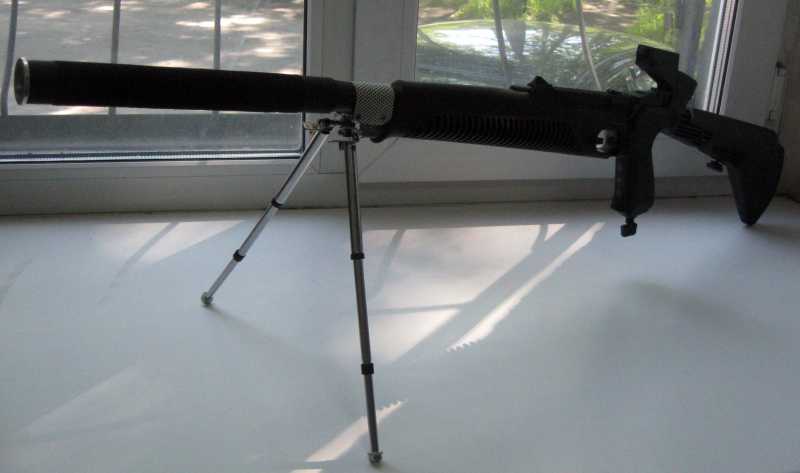

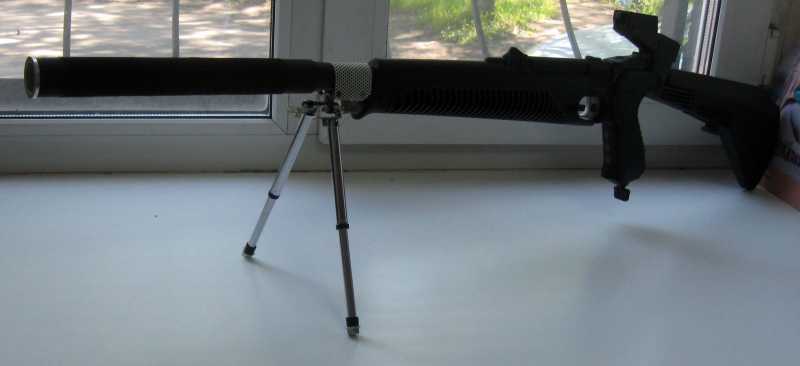

На винтовке

17)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

18)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

19)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

20)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

Сошки регулируются по высоте и углу разлета (не знаю, как научно назвать этот термин).

21)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

22)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)23)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)

24)Потомок Корнета.Часть четвертая. Сошки (Эпилог. А может, и нет)
