Мои парни, постреляв из 651 в "полном обвесе", сказали, что "дудка" в кожухе (цевье) их не устраивает. Подавай, мол, батя глушитель. Наиграются в Call of Duty, насмотрятся Леона и Коламбианы)))).

 В общем, надо пилить...

Для начала обратил внимание на использованный термовал ксерокса А3 формата

Но мы не ищем легких путей, нам надо поизвращенней. К тому же стальной ствол удлинняться пока не будет. Возможно, что в удлинненом кожухе газ будет вести себя по-особому. Посмотрим.

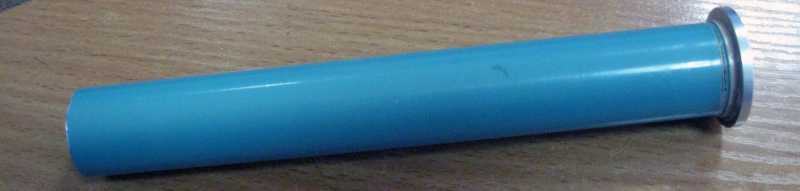

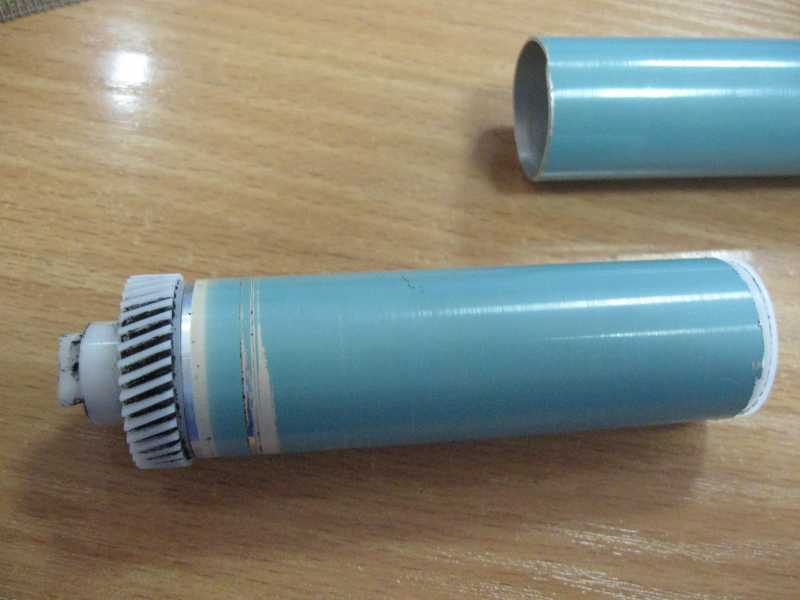

Для начала-берем фотобарабан от принтера (благо отработанных вагон и маленькая тележка, есть из чего брать).

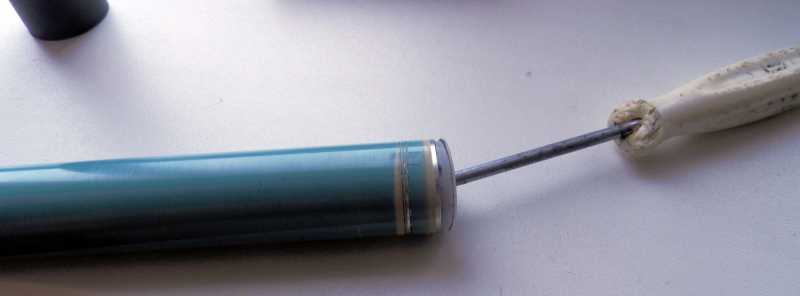

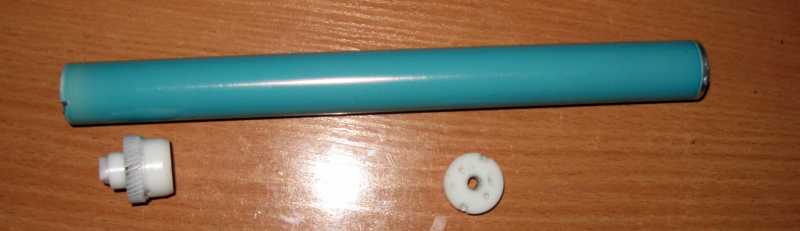

Итак, чтобы снять заднюю заглушку (без шестерни, где невозможно ухватиться)-не нужно колупать ножом. Можно просто в отверстие вставить отвертку и, покачивая, вынуть как пробку

заглушку с шестерней (в зависимости от модели картриджа) можно снять так же отверткой, либо, при отсутствии сквозного отверстия, просто скрутить подручными средствами.

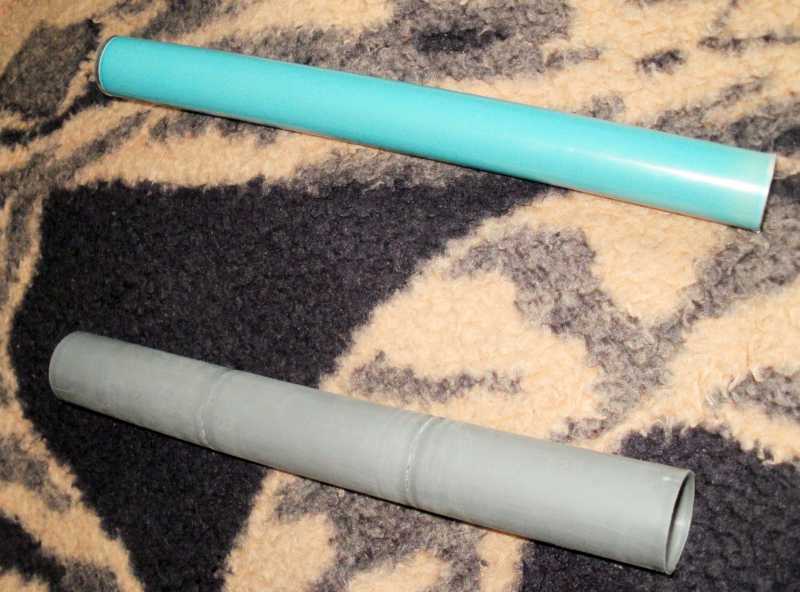

Для внешнего кожуха использовал серые втулки от чековой ленты (запас с работы). Отцентровал их и склеил меж собой. Три штуки.Шлифанул снаружи.

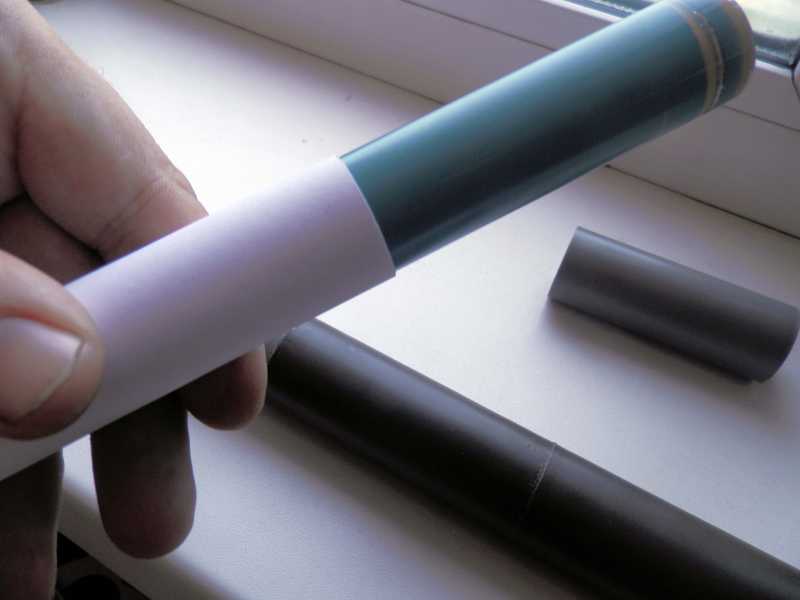

Решил параллельно делать два фальш модера. Взял второй фотобарабан, укорачиваю его старым методом-намотав бумагу ровно, размечаю линию, пилю-получается ровная трубка.

Остался такой огрызок (ни у кого лилипутского лазерного принтера нету?))))

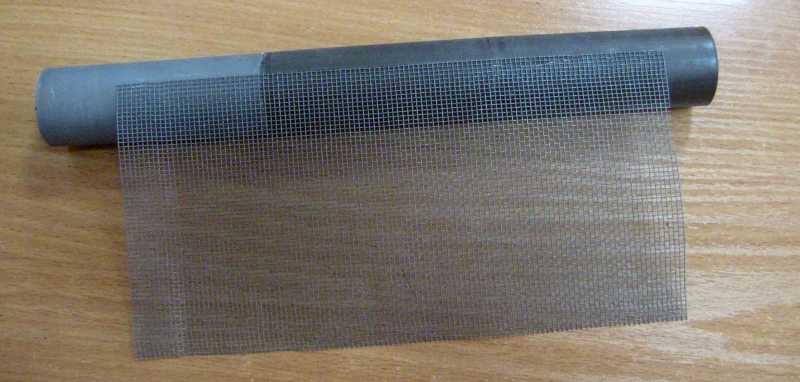

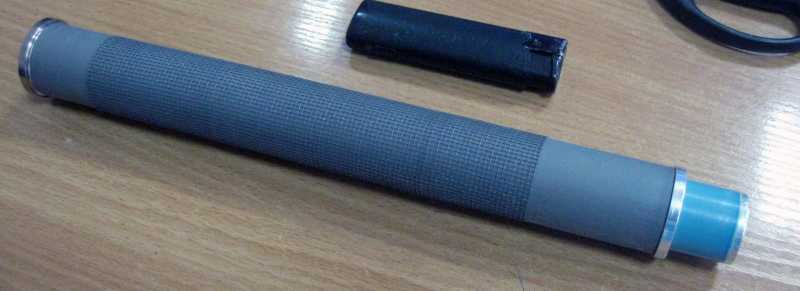

Теперь к внешнему кожуху-сделал псевдонакатку из маситной сетки (способ, любимый бумажными моделистами при изготовлении моделей оружия на глушителях и рукоятях моделей оружия)

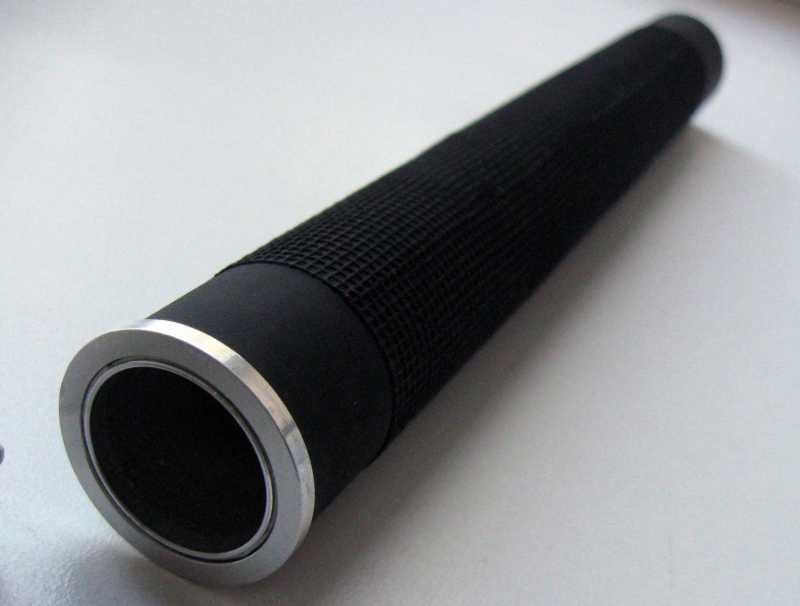

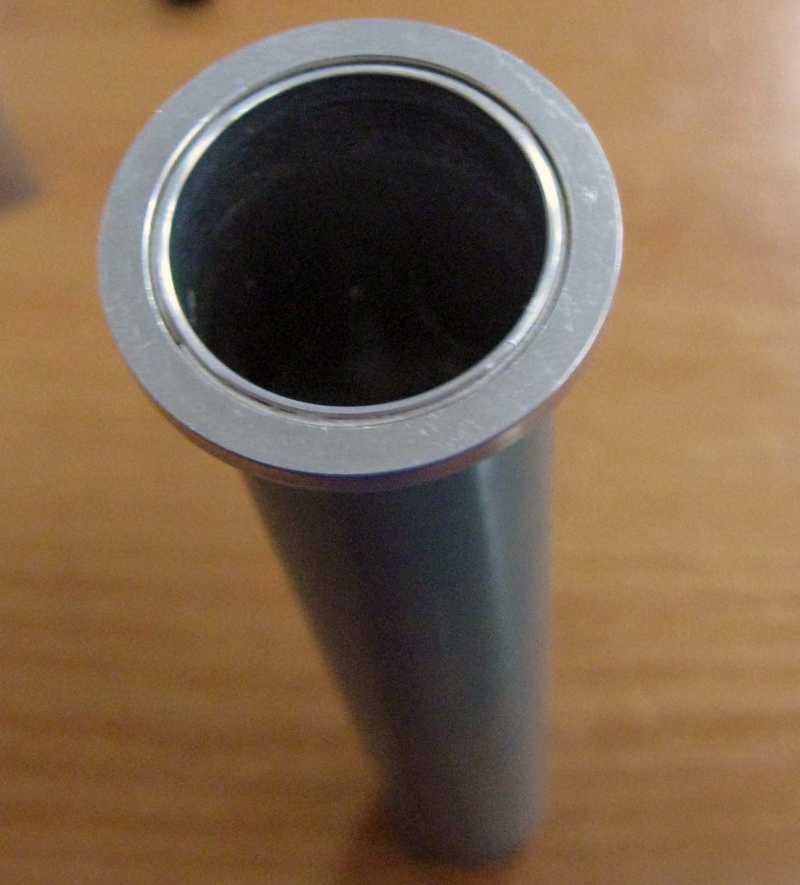

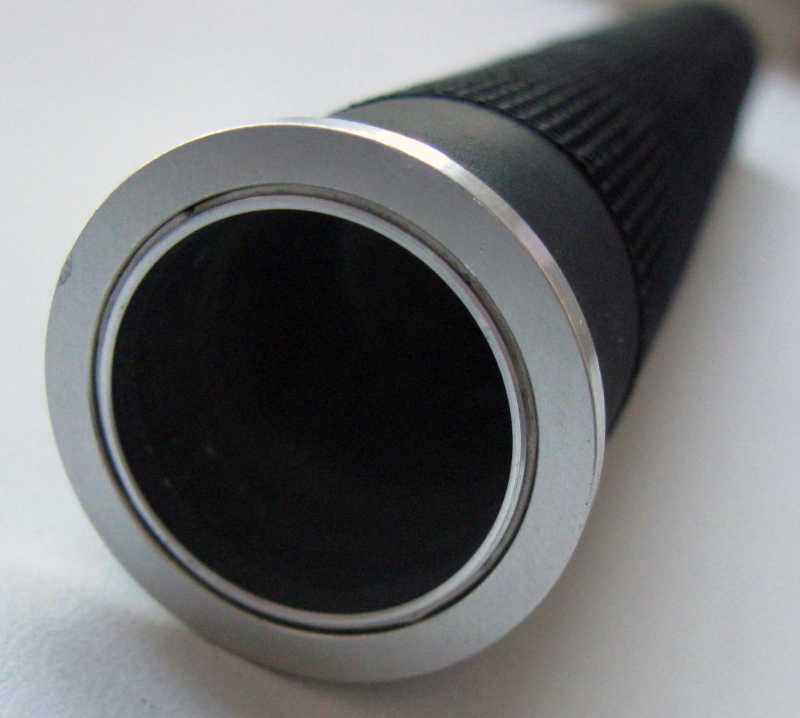

 На торец глушителя пойдет кольцо, которое идет между "блинами" 3,5-дюймового компьютерного винчестера-из алюминия, сделано с высокой точностью.

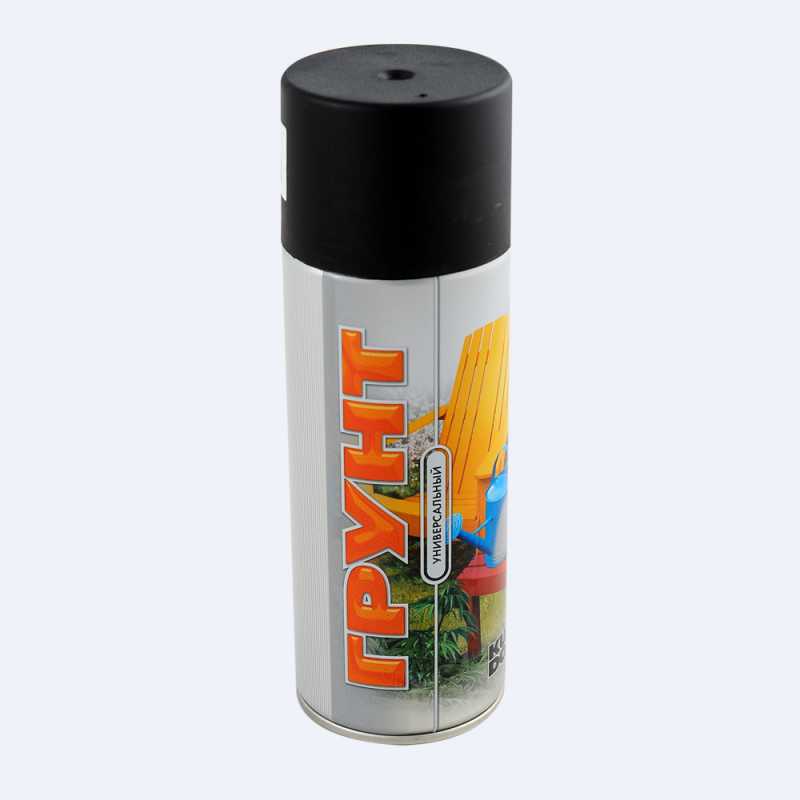

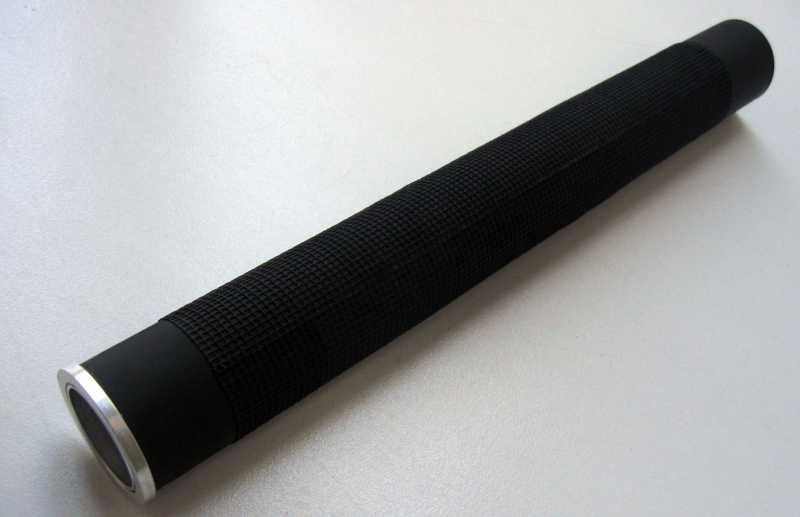

Кожух красится черной грунтовкой KUDO

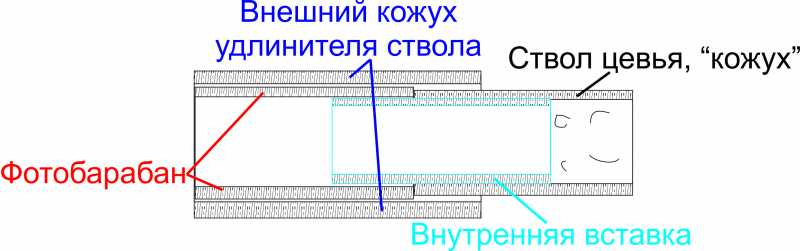

На длинный фальшак внутрь насажена еще одна пластиковая трубка, которая вставляется внутрь ствола цевья накладки

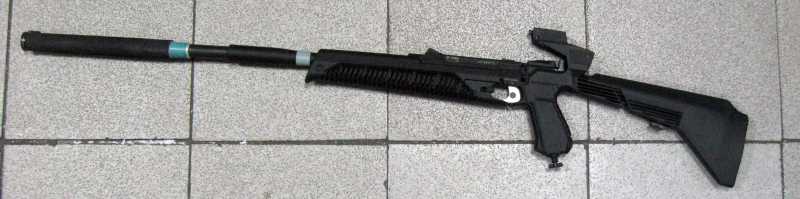

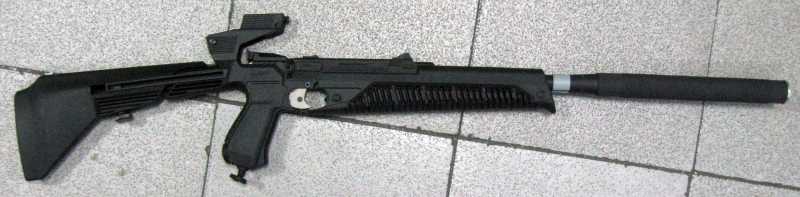

Получается так

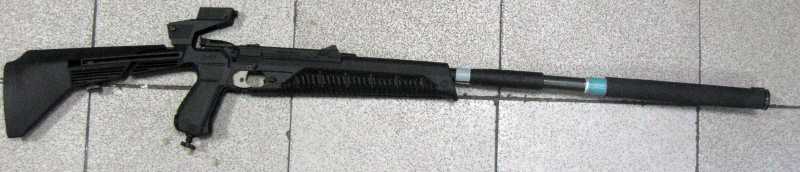

Длинный модер

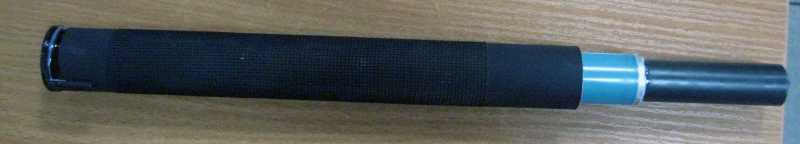

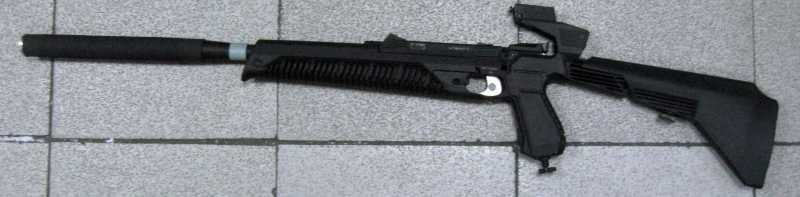

Короткий модер

По результатам стрельб, как и предполагал: длинный модер не удовлетворяет потребностям, т.к. с ним винтовка бъет ниже. Возможна несоосность (но пуля не царапает фальш-модер). Очень возможно, что в месте стыка пластмассового кожуха -псевдоствола -цевья и внутренней втулки модератора возникают завихрения газа. В этом не силен. Прошу более продвинутых коллег поделиться информацией. Понятно, что длинный перествол решит эти проблемы на раз.

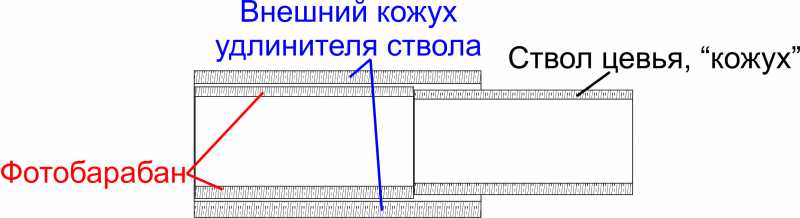

Короткий модер-полет нормальный. При таком соединении внутренний диаметр фотобарабана больше, чем внутренний диаметр трубки "ствола" цевья

Ясно, что фальшак-не более, чем красивая финтифлюшка, но парни оценили.

Всем друзьям Air-Gun-a летнего настроения! Steamer.
