Сборка пневматических карабинов Мосина

Я понимаю, что это уже не смешно, но винтовка Мосина не отпускает меня.

Красивая элегантная вещь.

Насколько смог разглядеть – 4 винтовки на переднем плане похожи на боевые, а 3 на заднем плане просто ложе с накладкой соединённое кольцами.

Уже в те времена народ изготавливал макеты  - на фото ниже.

После изготовления Снайперской винтовки и винтовки образца 1891-30 г. ( вот здесь про это :  И опять про «председателя». Сборка полноразмерной пневматической винтовки Мосина. )

я опять вернулся к постройке Мосинки, теперь это будут карабины обр. 1938 г. и обр. 1944 г.

Можно конечно купить готовый от Глетчера. Пневматическая винтовка Gletcher M 1944 4,5 мм , но это неинтересно.

На этот раз я упростил себе задачу. Там были полноразмерные ММГ стволы, здесь ствол от Глетчера будет удлинён стальными ново изготовленными отрезками ствола, но изготовлены они точно по чертежам. А в качестве донора всё тот-же обрез. Пневматический пистолет Gletcher M1891 4,5 мм

Сначала, правда, была идея изготовить ново дельные полноразмерные стволики, даже нашёл человека, который делает СХП стволы для Мосинок + он наносит клеймение по заказу неотличимое от оригинального. Но мы с ним так и не договорились… Камнем преткновения стали штифты, он в обязательном порядке ставит их в свои стволики. Тот мастер побоялся, что я буду использовать его стволы в иных целях. А я предлагал ему и ступенчатый внутренний диаметр и полностью убрать патронник, чтоб невозможно было выстрелить боевым. Даже предлагал выслать ему лейнер, чтоб он его вварил в свой стволик, но увы…  А брать у него со штифтами (а цена там получалась не маленькая), а потом их как-то выпиливать, да ещё и заделывать то что получилось после выпиливания…

Вот чертежи ствола карабина.

Синим цветом размеры в миллиметрах, чёрным в дюймах.

А это то что получилось. Здесь они уже заворонённые.

Эти фальшстволики внутри рассверлены до 10мм, только последние 4 см около дульного среза имеют диаметр 7,7 мм.

Глетчеровский стволик тоже рассверлен до 10мм, сверлил длинным победитовым! сверлом, поострее заточенным на малой скорости. Обычные свёрла вязли в глетчеровском стволике. Внутренний стволик у меня внешним диаметром 8,5мм. Это те самые лейнеры которые использовал мастер Ниро на своих Нироганах.

Для КМ-44 все нужные детали (ложе, кронштейн штыка с мушкой) были найдены на просторах интернета.

А для КМ-38 оригинальную базу мушки так и не нашёл, пришлось изготавливать новодел, но опять-же по родному чертежу.

Отверстие под штифт будет просверлено после окончательной посадки на фальшствол.

Когда все детали нашлись начался процесс сборки.

Со всех глетчеровских запчастей были сошлифованы все надписи, а потом всё заново перекрашено. Заодно убрал красную точку на коробке. Метка предохранителя – не было её на оригинале. Убирал так: заполнил ямку суперклеем, сверху посыпал содой, когда затвердело зашлифовал. После покраски следов от неё не осталось.

Красил, как всегда, чёрной автогрунтовкой, после высыхания все детали отполировал машинным маслом. После полировки поверхность получается очень похожей на воронённую.

Примерка.

На КМ-44.

На КМ-38.

После подгонки, шлифовки посадил всё на штифты.

Внутренний стволик установил внутри фальшствола на фторопластовые кольца.

Два куска фальшстволика.

А соединял их вот таким образом.

Соединил стволики, выставил правильно обе части – мушка, прицельная планка. Зажал в тиски и сделал с четырёх сторон проточки дремелем.

Просверлил отверстия в концах проточки и соединил изготовленными из гвоздя скобами. Скобы полностью утопают в проточках.

А чтобы они не выскакивали сверху всё прижимается вот такой втулкой. Внутри ложа всё помещается без дополнительной обработки дерева.

А чтобы втулка всё время вставала в одно положение сделал вот такие выступы. Заодно это дополнительная защита от прокручивания стволов – скобы и так не дают проворачиваться двум половинкам ствола, а эти выступы ещё одна защита от проворачивания.

Воронение и окончательная сборка.

Результат.

КМ-38.

КМ-44.

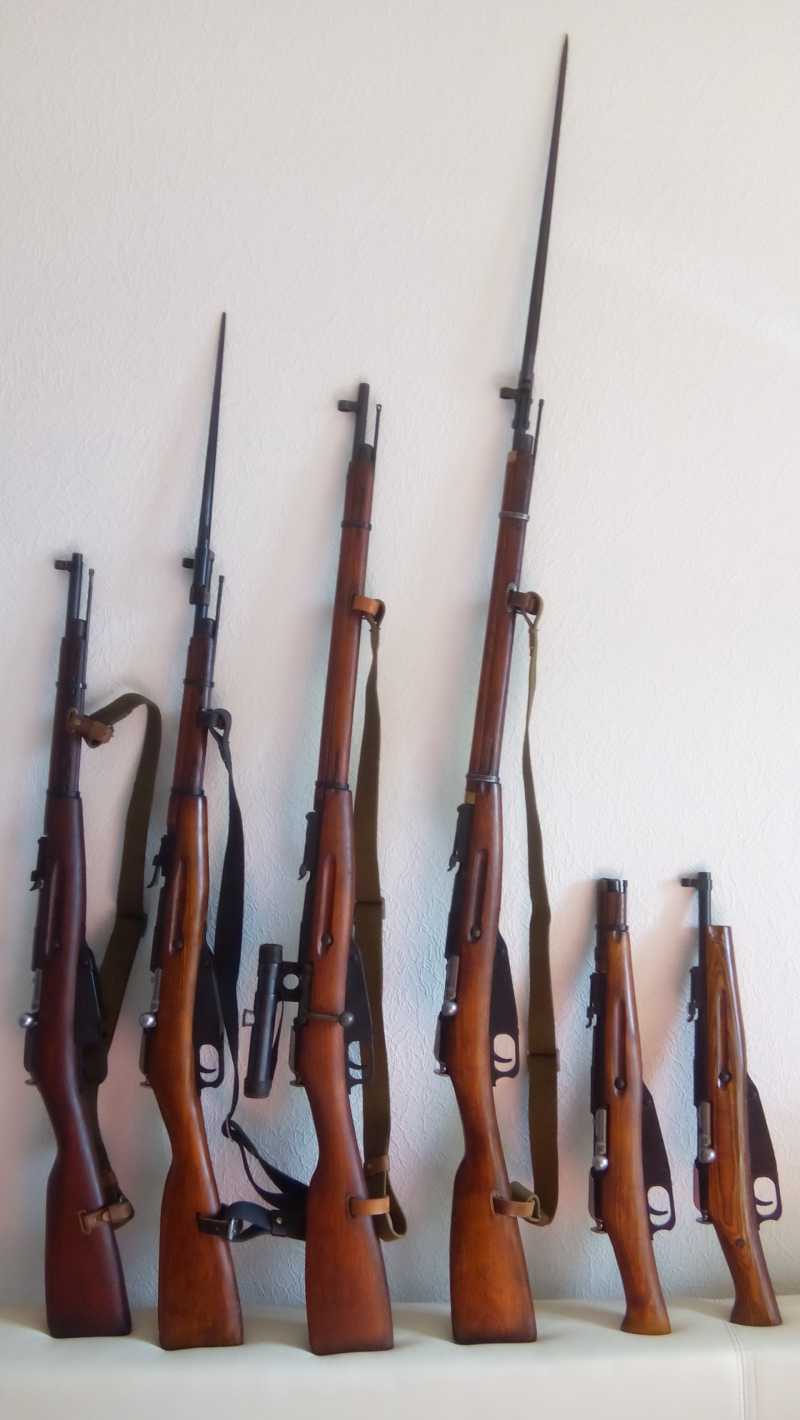

Обе вместе.

КМ-44 с чёрным морским ремнём.

Примечание для = ответственных лиц =  : после фотосессии штык был снят, а по нашим законам в снятом состоянии он не является холодным оружием и его можно свободно покупать, хранить.

А вообще винтовку Мосина можно делать и делать…

Надеюсь я всё-таки остановлюсь на 6 вариантах – 4 в прошлой статье и 2 в этой.

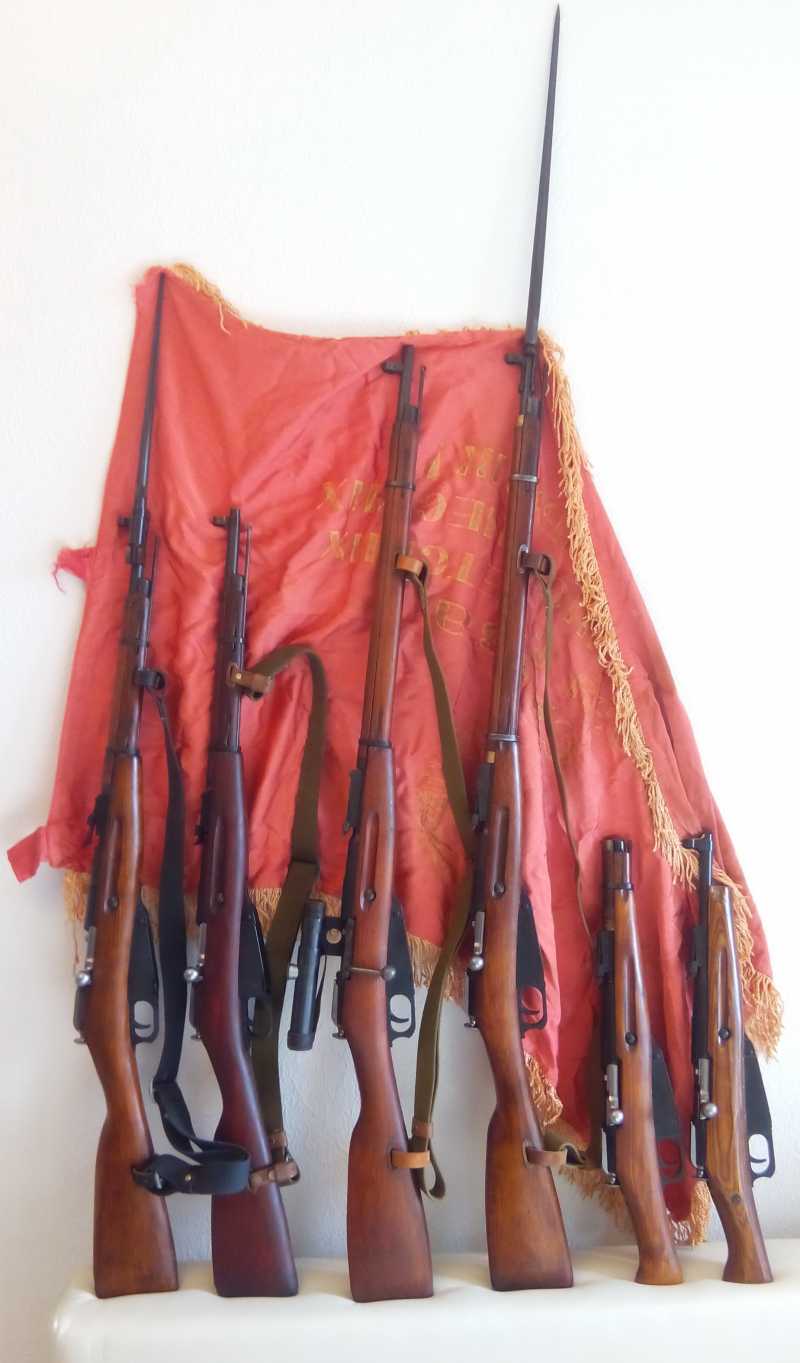

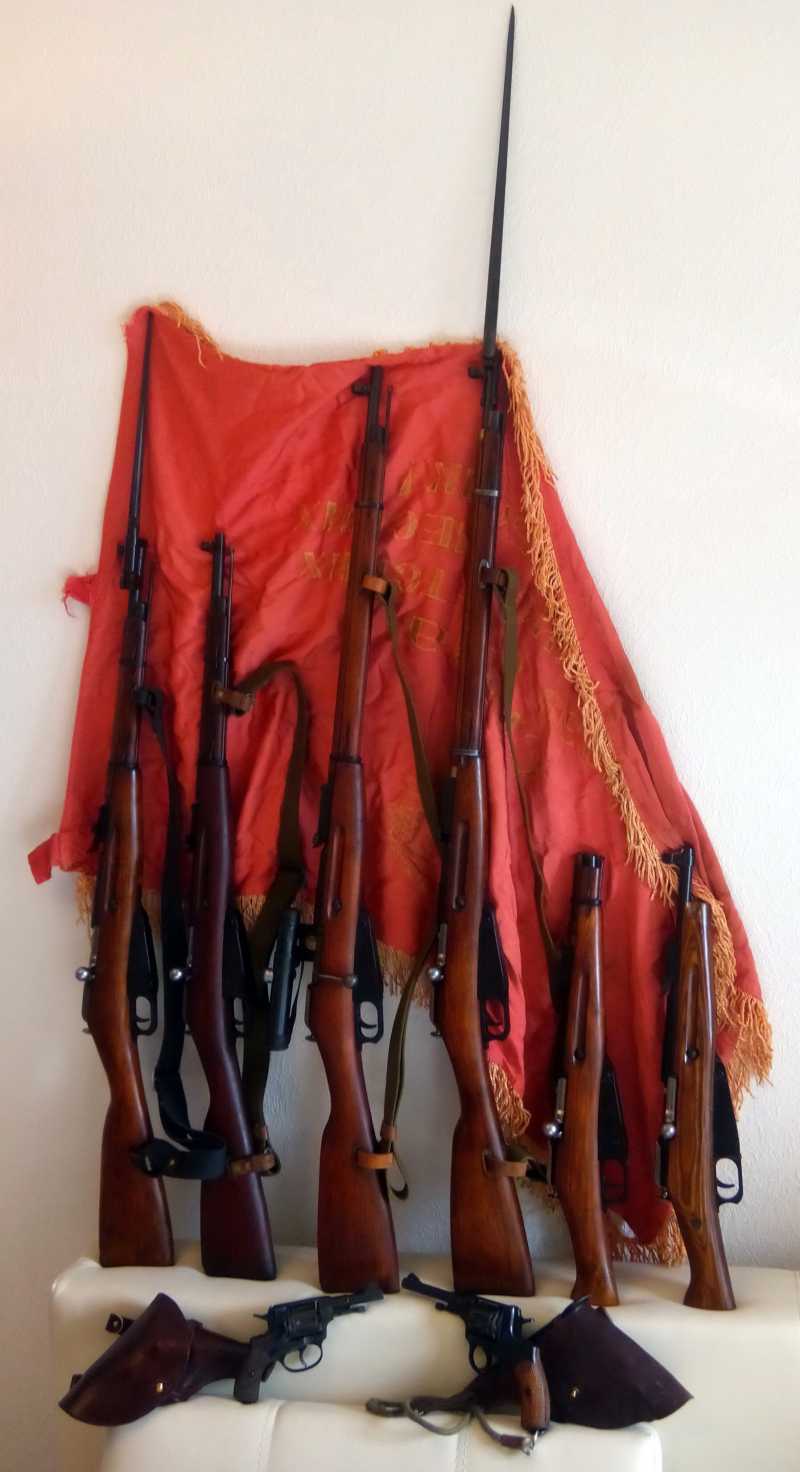

P.S. Добавляю групповой портрет по просьбе Георгия.
