РЕГУЛИРУЕМЫЙ ЛЦУ V 3.0

Опубликовано:05 Июня 2015

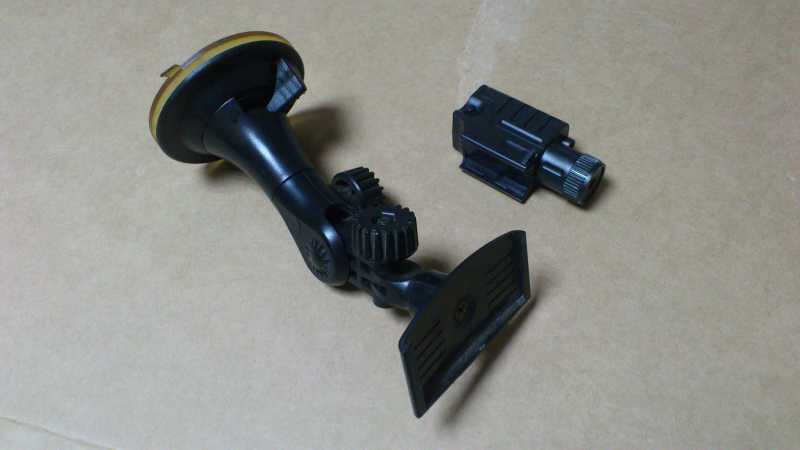

Этот лазерный целеуказатель сделан (выполнен) из автомобильного телефонного держателя и ЛЦУ от детского пистолета, благо их полно у моего сына который пожертвовал один на реализацию моей идеи.

Регулируемый ЛЦУ своими руками

Этот лазерный целеуказатель сделан (выполнен) из автомобильного телефонного держателя и ЛЦУ от детского пистолета, благо их полно у моего сына который пожертвовал один на реализацию моей идеи.

Сама идея пришла во время управлением автомобиля, когда словив очередную глубокую выбоину на дороге, в нашей стране это к сожалению не редкость, подвеска ее проглотила, но встряска в салоне все равно был приличной. От этого мелкие вещи такие как солнечные очки, пачка сигарет с зажигалкой подскочили и разлетелись в разные стороны. В этот момент сам телефон закрепленный в держателе сохранял уверенную неподвижность.

Регулируемый лазерный целеуказатель устанавливают на пневматическое оружие для быстрого и самое главное для точного прицеливания на малые и средние дистанции.

Особое внимание нужно обратить на его регулировку и точную настройку, без которой надобность в нем пропадает.

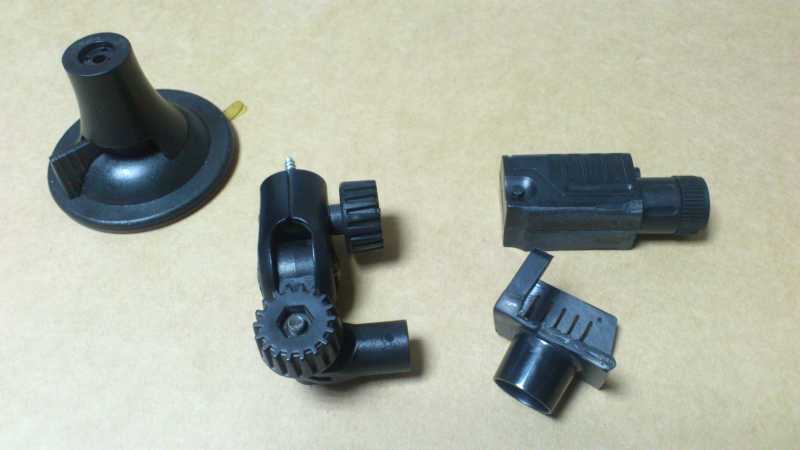

Процесс регулировки осуществляется за счет автомобильного телефонного держателя, который имеет два подвижных соединения. С их помощью происходит мягкая регулировка по горизонтали и вертикали.

Важным моментом является отсутствие какого либо люфта в соединениях, от этого зависит точность настройки и менее вероятно что она собьется после пару выстрелов. С этим телефонный держатель справляется идеально.

Таких держателей великое множество различных форм и размеров.Все зависит от того куда и на что вы хотите установить ЛЦУ.

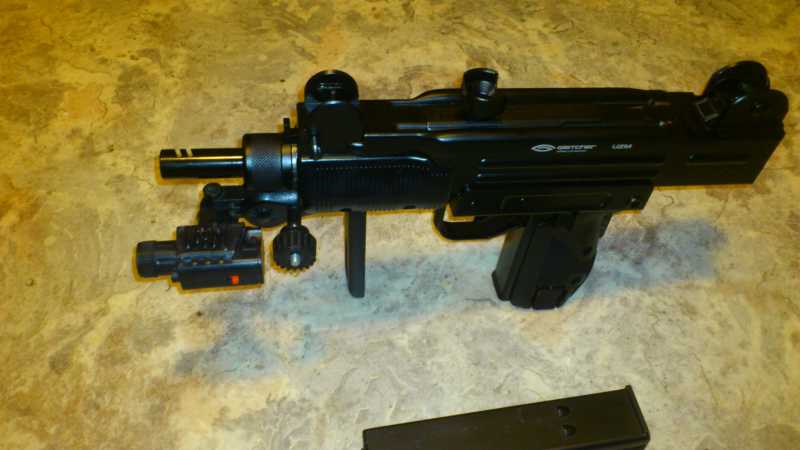

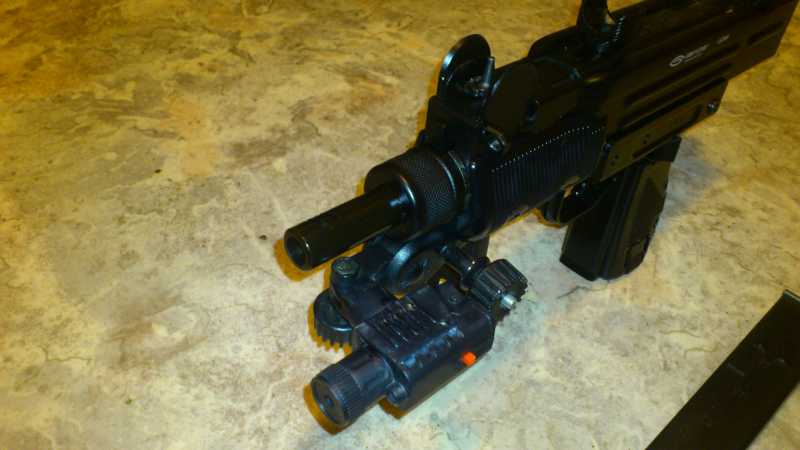

Я сделал этот ЛЦУ для установки на Gletcher UZM.

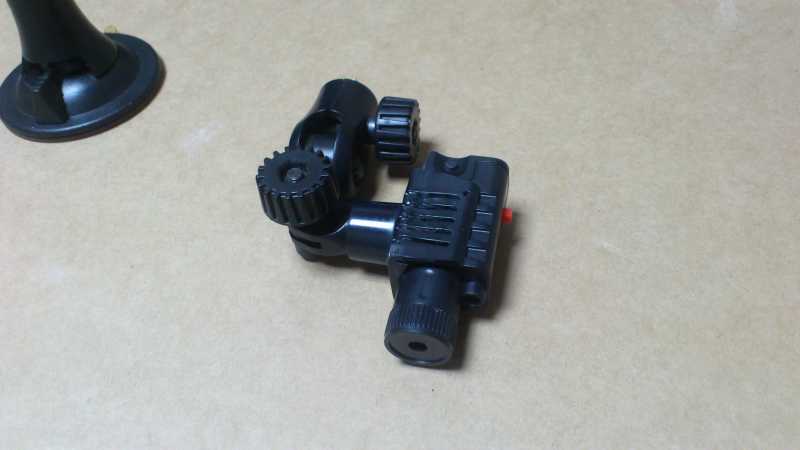

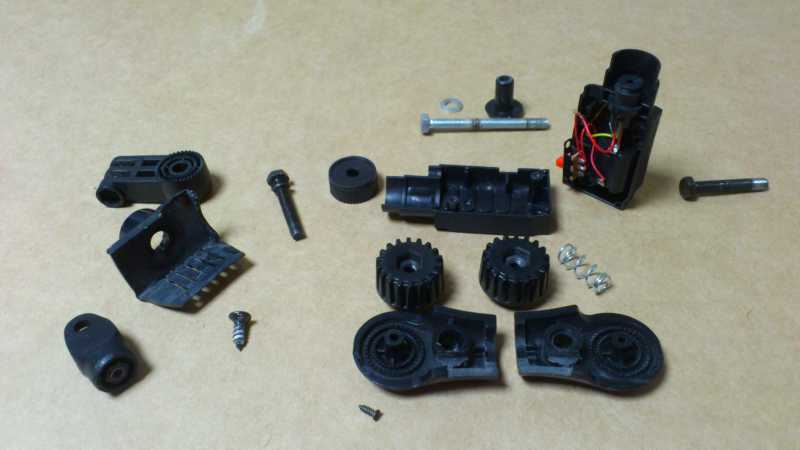

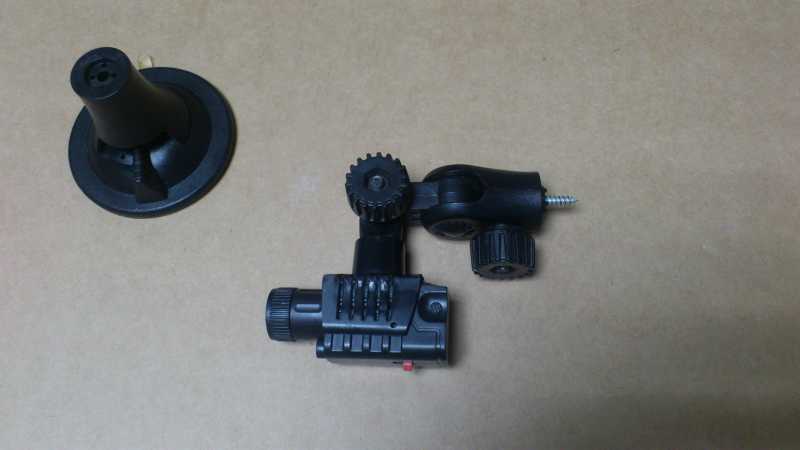

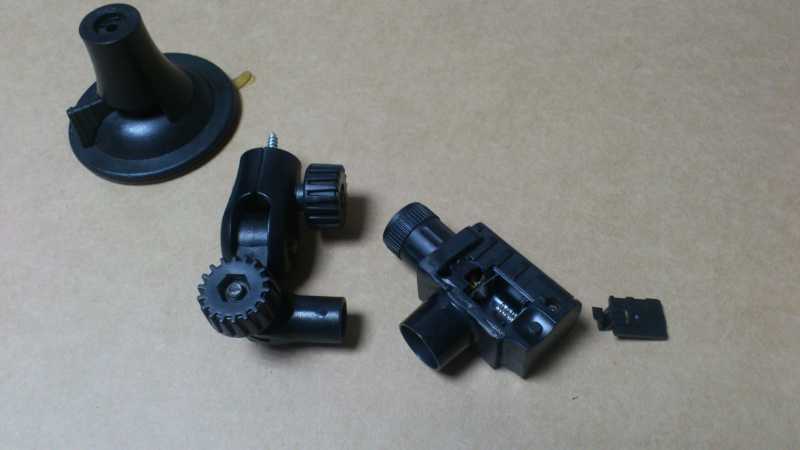

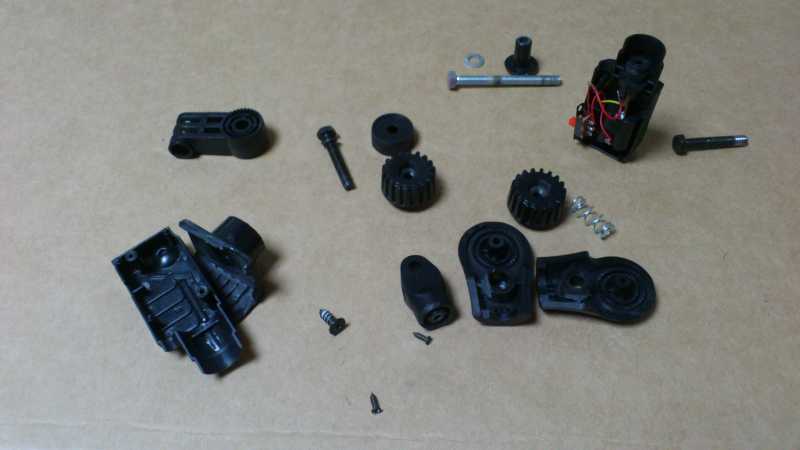

Из этого держателя нужно сделать регулируемое кронштейн ЛЦУ. В моем случае пришлось делать из того что есть с небольшими доработками.

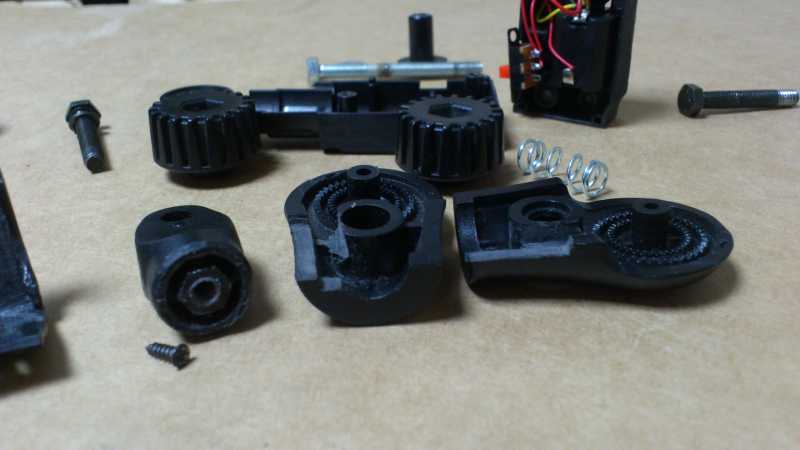

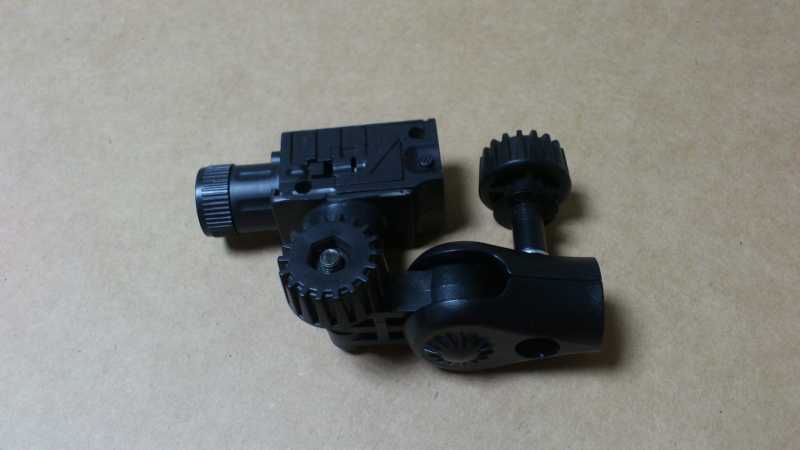

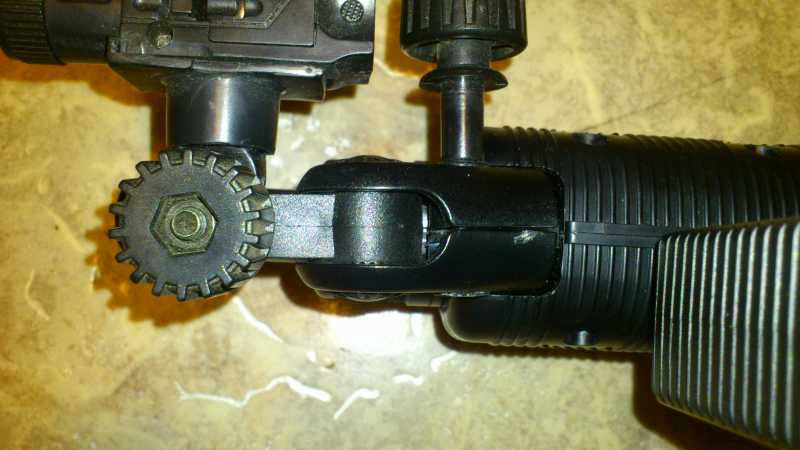

Чтобы сделать более компактный пришлось немного укоротить первый шарнир.

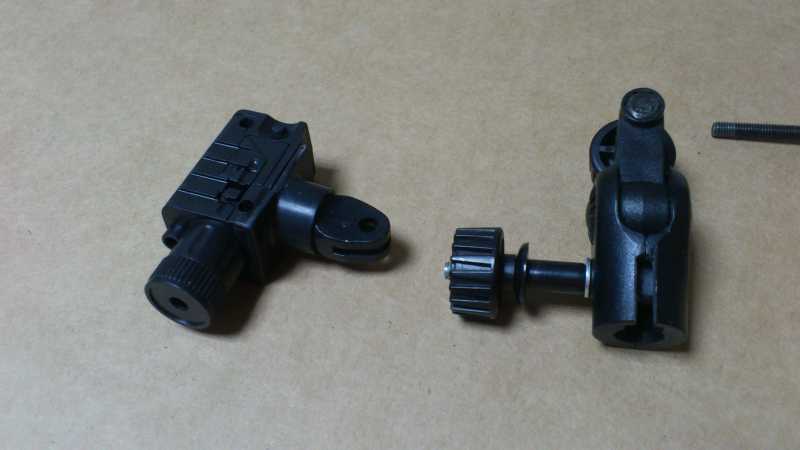

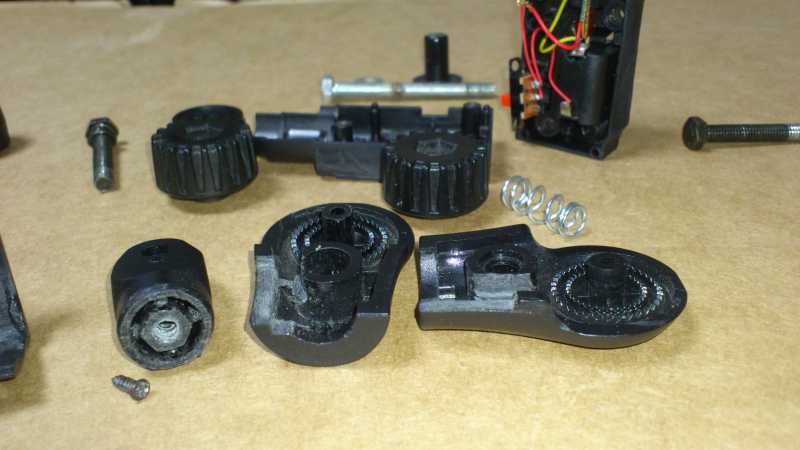

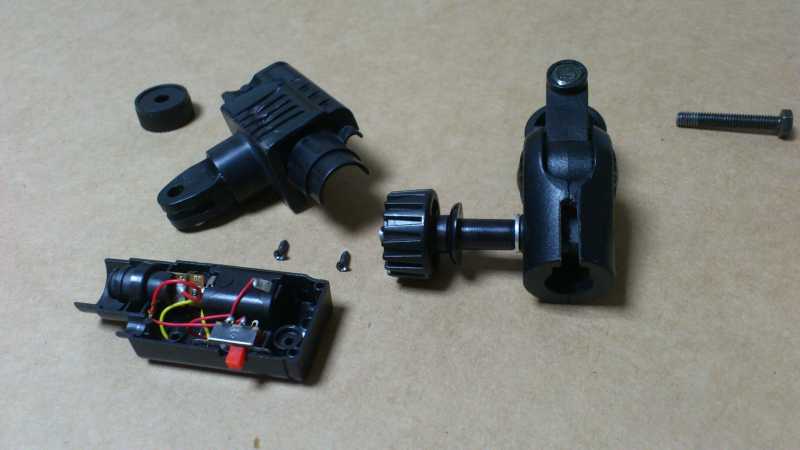

Второй разборный несет двойную функцию, регулировки и крепления. Он состоит из двух частей сжимающим болтом и гайкой, его я и использую в качестве фиксатора на шаромете.

В каждой из двух половинок (частей крышки) сделаны пропилы, которые в собранном виде образуют паз. Которые в свою очередь в идеале встает и зажимается в штатном крепление для штык ножа у UZM.

Сам ЛЦУ питается от трех батареек которые устанавливаются в сам корпус.

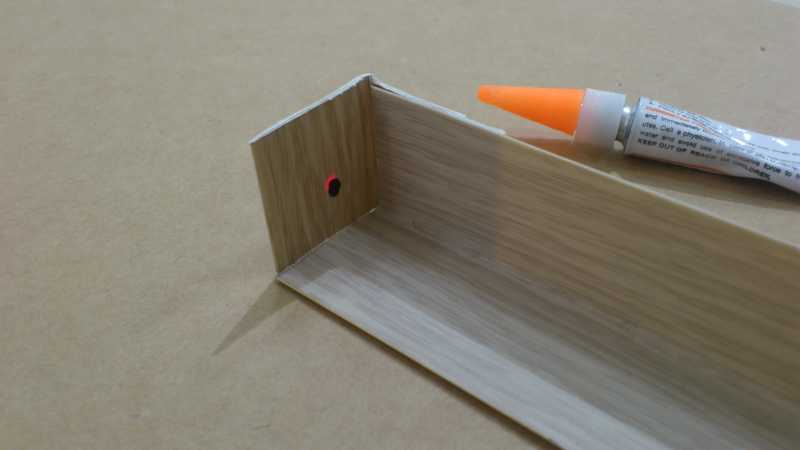

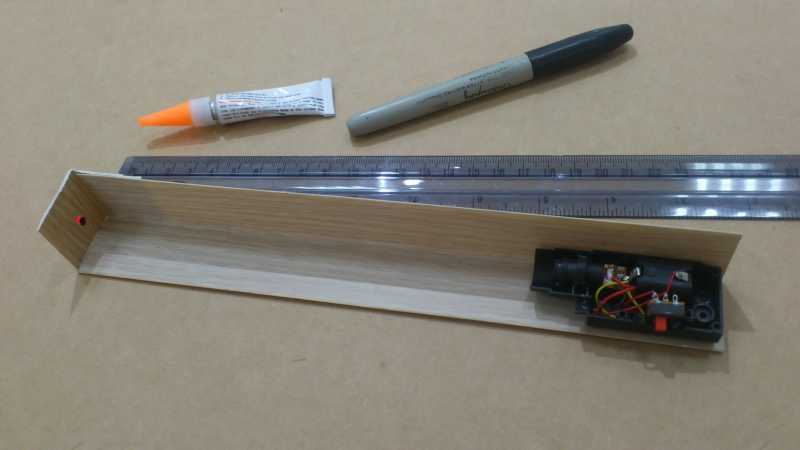

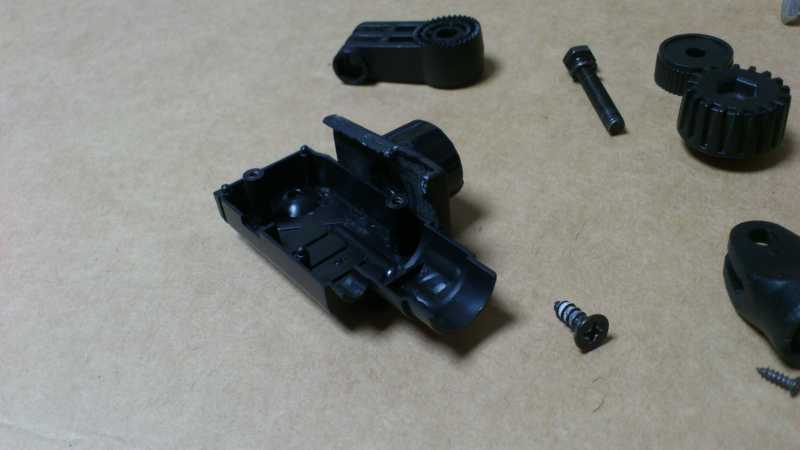

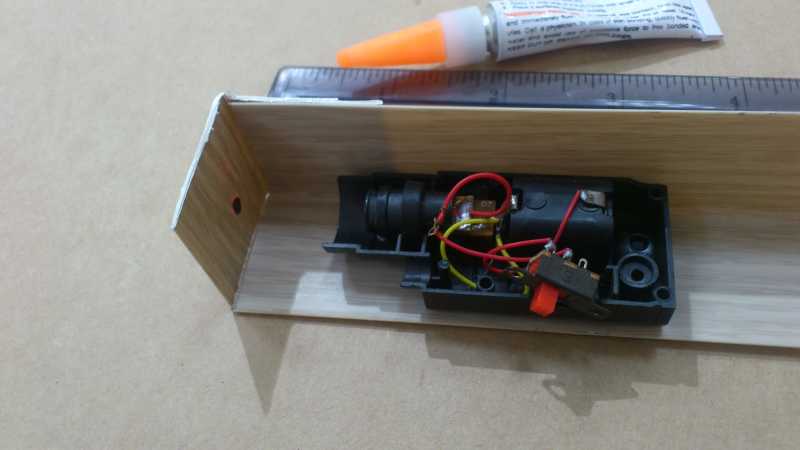

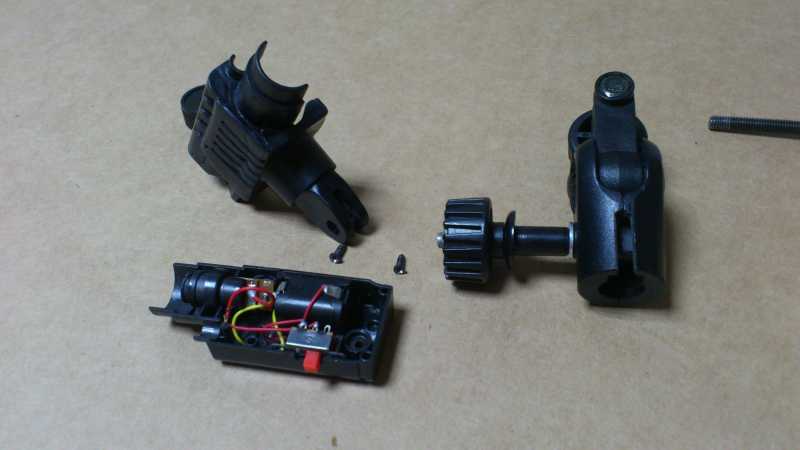

Корпус состоит из двух половинок, на одной части крепится сам лазер с переключателем и батарейками, а друга часть пустая.

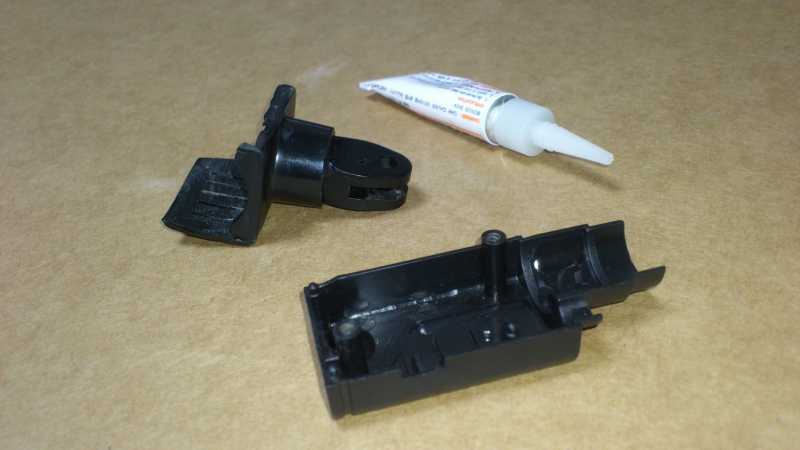

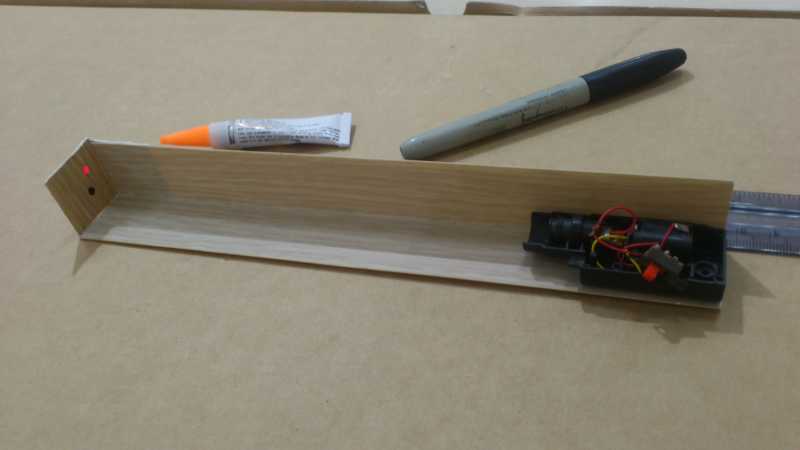

Для того чтобы ЛЦУ был разборным пустая часть корпуса крепится к регулируемого кронштейну. Для наиболее жесткой фиксации я использовал клей.

Вторая прикручивается двумя винтами. Таким образом ее можно легко снять и поставить обратно. Это пригодится в том случае если лазер выйдет из строя и его нужно будет заменить.
