Щечка рукояти для Gletcher TT
Щечка рукояти для пневматического пистолета Gletcher TT
На написание статьи, да и в целом создание щечки рукояти меня подтолкнуло то, что оригинальную, от непосредственно пистолета, я благополучно потерял. Как? Это долгая история, если кому и будет интересно - расскажу.
На сам процесс стрельбы, вроде, щечка и не влияет. Но, во-первых, хват рукояти уже совершенно другой, во-вторых, внешний вид изделия стал достаточно неказистым.
Поискав на форумах, расспросив бывалых эиргановцев, сделал для себя вывод - проще сделать самому, нежели искать донора или заказывать чужому дяде (не подумайте, что жадный, просто действительно проще, да и интересней).
Переходим к самому изготовлению.

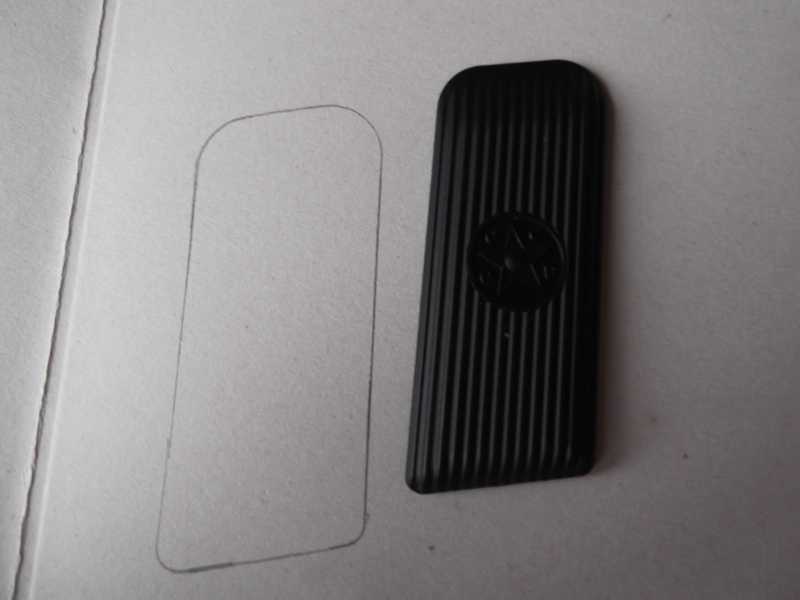

Поскольку левая и правая щечки у любого ТТ зеркально одинаковы, именно вторую, удерживаемую винтом, я и взял за оригинал. Первым делом сделал картонный шаблон. Отсоединил правую щечку, приложил и обвел на листе картона, выстриг по контуру. Переворачиваем выстриженный картонный шаблон и, вуаля, искомый силуэт.

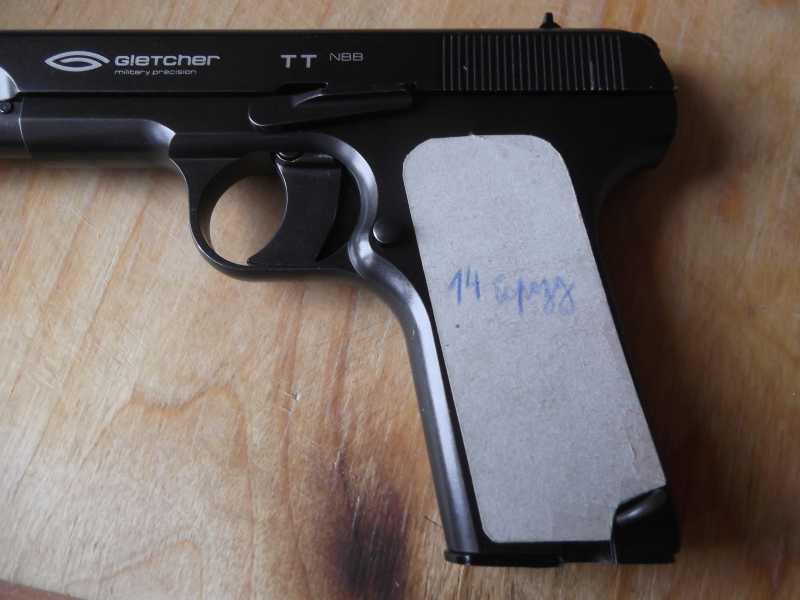

Прикладываем шаблон к левой стороне рукояти пистолета, делаем вырез под антабку.
Далее, используя штангенциркуль или просто линейку+глазомер измеряем толщину правой щечки - 6 мм. Учитывая, что, нам дополнительно на внутренней стороне щечку понадобятся направляющие стенки, удерживающие изготавливаемую щечку в нужном положении, а также бороздки на лицевой стороне щечку, возьмем заготовку из фанеры, толщиной 10 мм.
Можете взять любой другой материал, любой другой толщины не менее 6 мм. Я взял именно клееную фанеру и именно толщиной 10 мм, потому, поскольку в процессе изготовления указанных выше направляющих мне придется снять некоторый слой древесины с задней стороны заготовки. И, чтобы всё было на одном уровне, одной толщины, удобней именно снимать целым слоем, которых у моей фанерной заготовки около 8.
Итак, наносим контур с картонного шаблона на заготовку, выпиливаем, ровняем, подтачиваем до необходимой формы. После чего прикладываем заготовку щечки к рукояти пистолета и фиксируем чем-либо (скотч, изолента).

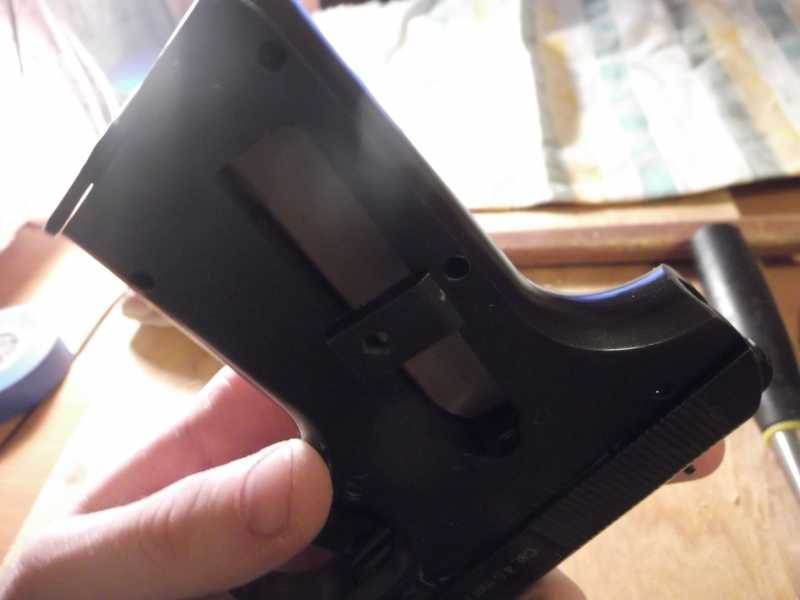

Поскольку вторая щечка у нас также снята, в правой стороны мы видим пространство, через которое можем видеть, тыльную сторону заготовки. Обводим по контуру изнутри.
Сняв щечку, на оборотной (тыльной) стороне заготовки мы видим контур. Это граница пространства в рукояти, куда вставляется баллончик с углекистолой. Собственно именно этот контур у нас и будет той самой направляющей, что будет удерживать щечку в нужном положении, относительно рукояти.
Берем стамеску, выдалбливаем борозду по этому контуру на тыльной стороне. Теперь наша задача, оставив контур выпирать, снять 2 слоя вокруг него. Приступаем.

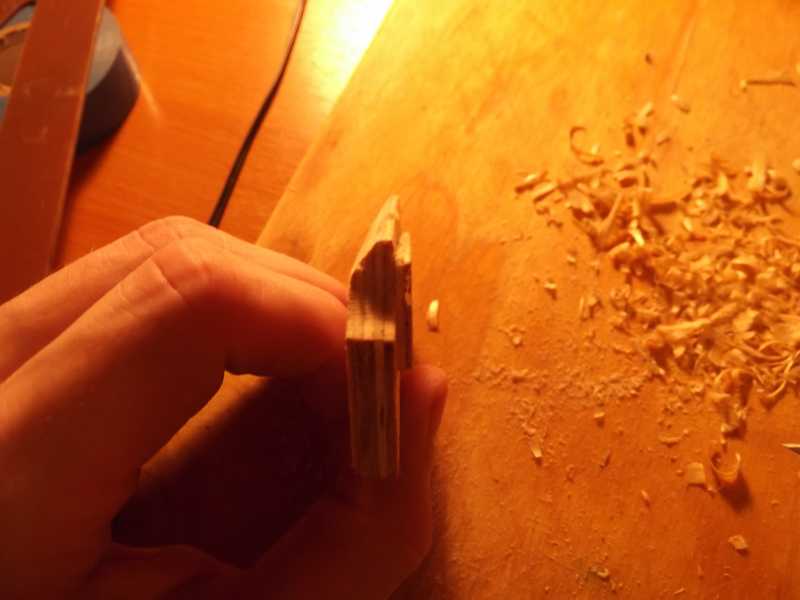

Постарайтесь сделать это как можно аккуратнее, не сделав сколов на выпирающей фигуре. Сняв два слоя, нам необходимо сделать тоже самое внутри получившейся выпирающей фигуры, поскольку в противном случае она будет упираться во вставленный баллончик в рукояти. 3-4 мм от края и обведите новый контур (я делал на глаз, прикладывая к рукояти со вставленным в нее баллончиком). После чего также аккуратно повторяем телодвижения со стамеской.

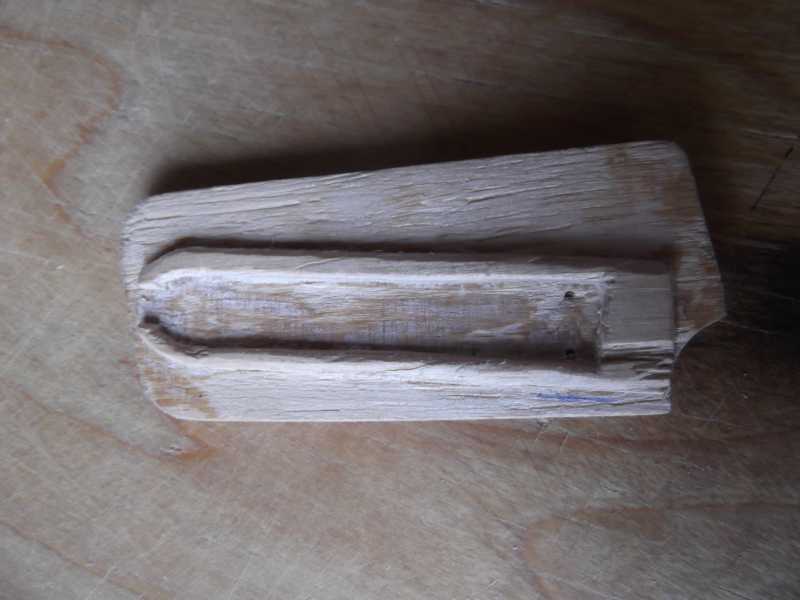

Получается примерно так (да, чутка сколол, как видите). Шлифуем наждачкой. Отверстия (2 шт) сделал шилом, на этом месте в дальнейшем будет фиксатор щечки на рукоять (металлическая пластинка. Владельцы Глетчер ТТ знают что за штуковина).
Переходим к лицевой стороне. Чтобы сделать правильный угол и нужного размера скосы на щечке, как и положено на ТТ, я прикладывал лицевой стороной левую (заготовку нашу) и правую (оригинальную) щечки друг к другу и делал зарубку ножом, после чего приступал стачивать от зарубки к краю, шлифовал наждачкой.

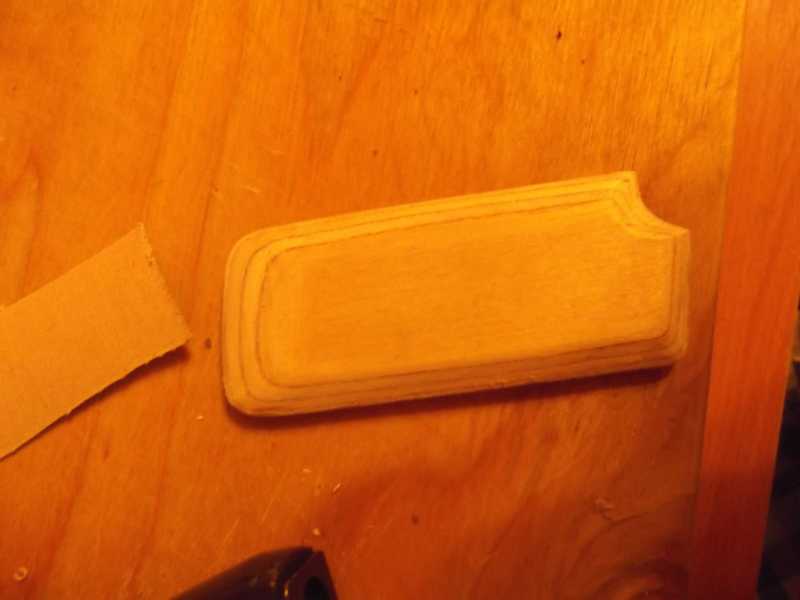

Получилось примерно так.

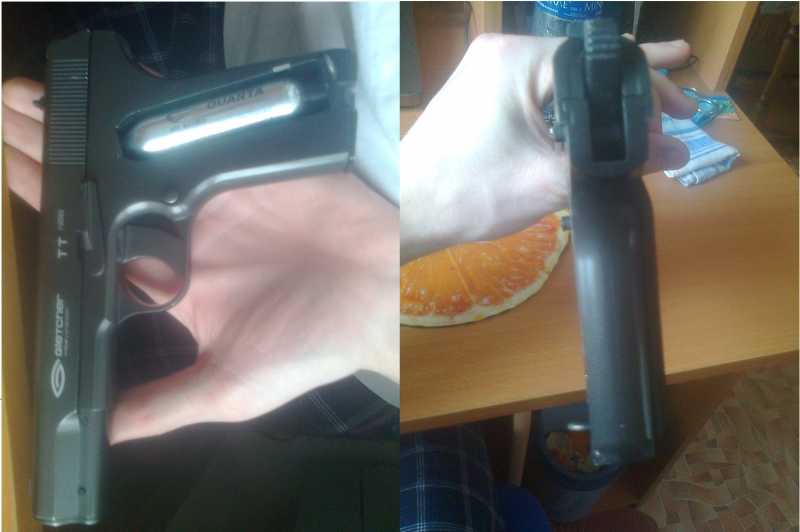

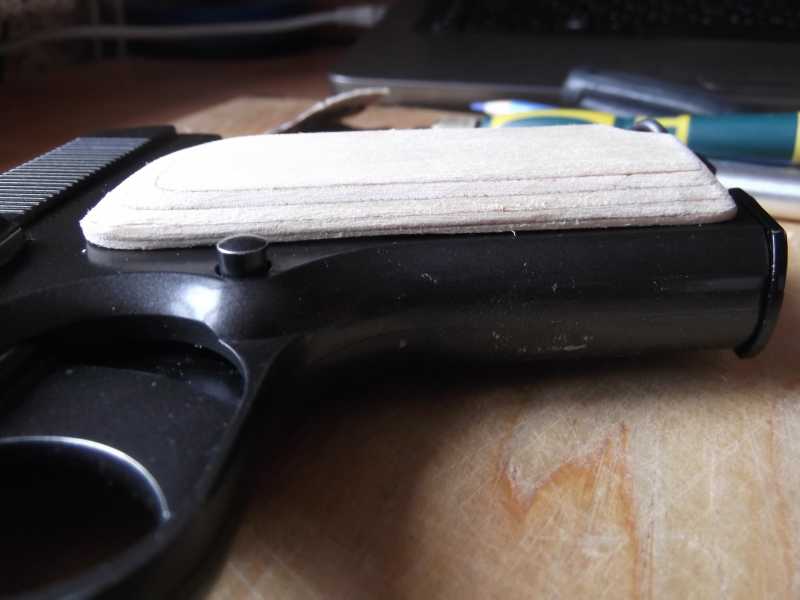

Проверяем (баллончик вставлен в рукоять)

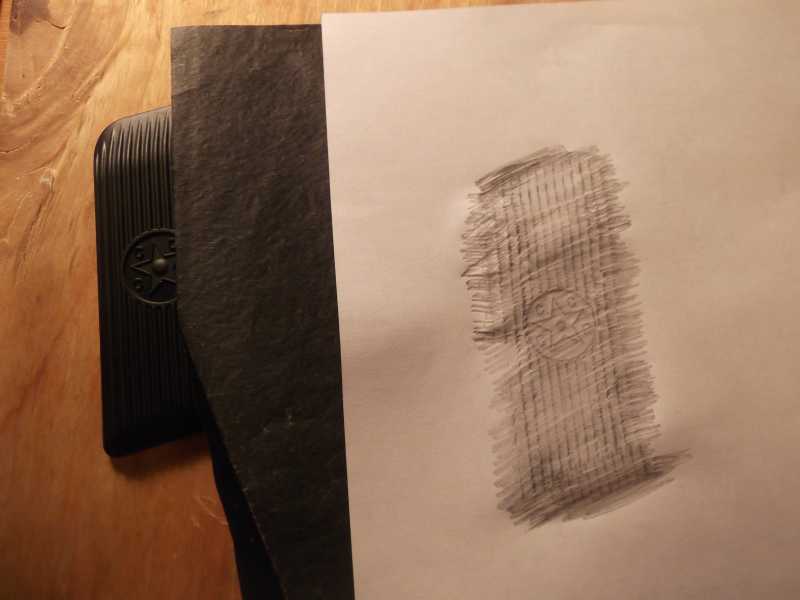

Вполне сносно сидит. Следующий важный этап - бороздки на лицевой стороне щечки. Берем правую щечку, копировальную бумагу (как её в детстве называли "калька"), лист бумаги и карандаш. Думаю многие из вас переносили рисунок с монеток на бумагу с помощью карандаша и бумаги, делаем то же самое, только рисунок остается на обеих сторонах листа. Нам нужна оборотная сторона (листа), т.к. рисунок на ней, оставленный от кальки подходит под правую щечку рукояти.
Повторяем телодвижения с калькой: рисующей стороной кладем её на лицевую сторону рукояти, сверху на кальку лист с нужной (см. выше) стороной к нам, и карандашом обводим оставленный калькой рисунок борозд.
Отмечу, что буквы "СССР", расположенные на рисунке вокруг звезды будут задом наперед. Целесообразно их нарисовать самостоятельно на корпусе заготовки.
Переходим в созданию рифленой поверхности.
Поскольку изготовление происходит не просто в домашних условиях, а за компьютерным столом, использовались следующие инструменты: шило, наждачная бумага, нож цанговый (когда-то давно увлекался моделизмом, инструмент с тех далеких времен. Можно заменить канцелярским ножом или другим режущим инструментом), стамеска.
Используя шило, аккуратно, с небольшим усилием прочерчиваем канал между нарисованными калькой линиями на заготовке от центра (звезды в круге) к краям. Повторяем эти прочерчивания несколько раз. Поверх, контрольный удар стамеской по образованным каналам (не сильно, чтобы не сделать сколов на поверхности). Ножом проводим вдоль канала, сначала лезвием повернуто в одну сторону, затем в другую, тем самым мы стачиваем края каналов и делаем их более закругленными. В довершение вдоль канала проходим согнутым пополам кусочком наждачки.

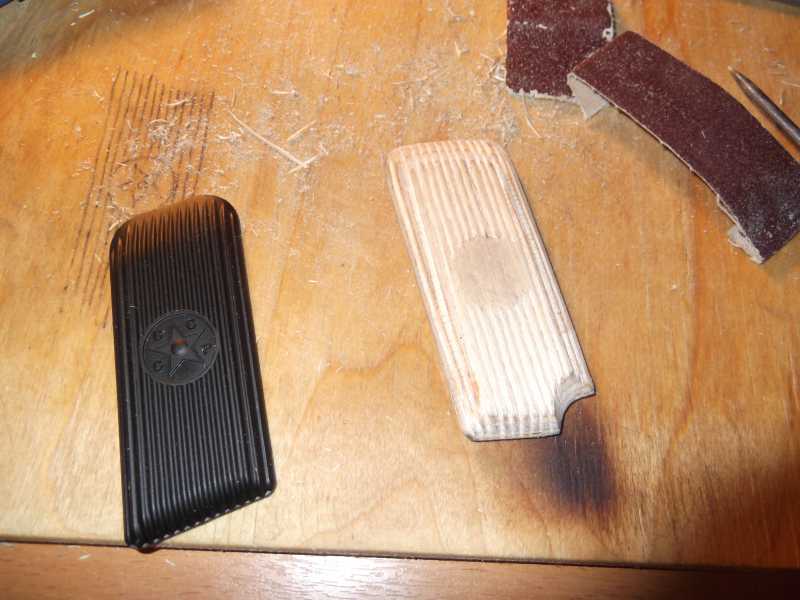

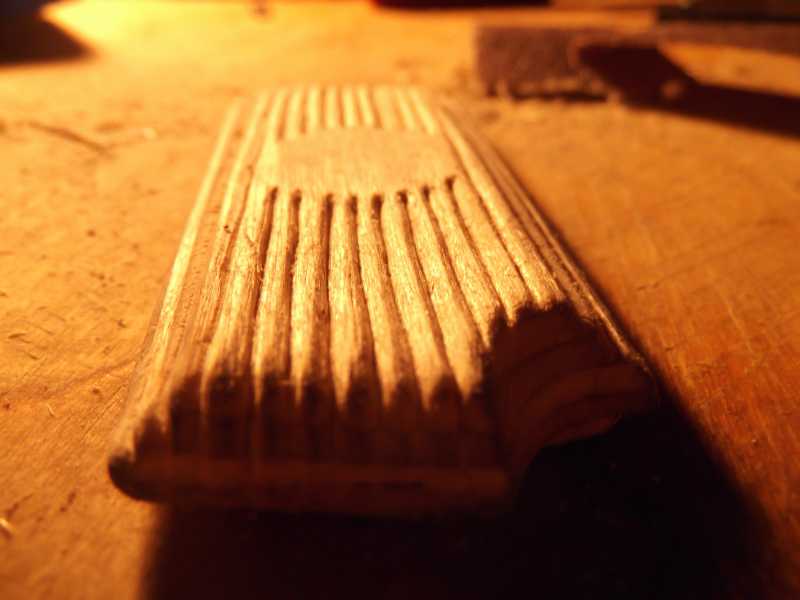

После таких кропотливых и мелких операций получаем следующий результат:
Осталось, пожалуй, самое сложное, создание рельефной звезды в круге (окружности). На фотографии выше у меня звезда не переведена с рисунка (забыл, снял кальку, опомнился, но обратно прикладывать уже было неразумно, рисунок был бы смещен, поэтому вырезал её с рисунка и нарисовал отдельно.
Сразу хочу предупредить, звезду я вырезать не смог, допустил несколько сколов. Можете делать (свою технологию опишу ниже), но на свой страх и риск.
Цанговый ножом (его аналогом) прорезаем рядом (снаружи) с гранями звезды каналы. Аналогично изнутри рисунка звезды. В центре рисуем кружок (как на пластиковой щечке рукояти на фото выше). Прорезаем нарисованную окружность в центре звезды. Теперь постепенно снимаем по чуть-чуть слой между внутренними каналами звезды и каналом вокруг окружности внутри звезды. Если это получилось без сколов - жму мужественно руку!
Теперь, немного отступив от края окружности, В КОТОРОЙ ЗАКЛЮЧЕНА ЗВЕЗДА И БУКВЫ "СССР", так же прорезаем канал и снимаем слой уже вокруг звезды (как и ранее внутри нее). Шлифуем наждачкой грани звезды и выпуклого круга в её центре.
Теоретически, можете сделать в точности наоборот. Сделать грани звезды, круг в центре звезды и буквы "СССР" не выпуклыми, как я пытался, а наоборот впуклыми, т.е. в виде каналов в поверхности. Это будет намного проще и будет иметь меньший риск сколов (правда эта мысль ко мне пришла буквально 40 минут назад, блин!)

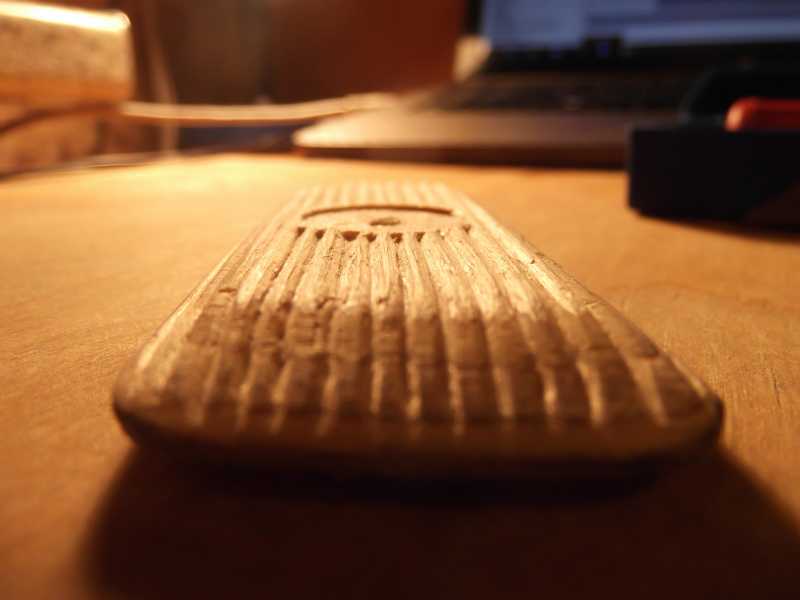

Тем не менее, публикую фотографию того, что получилось в моем исполнении.
Обработать морилкой (1-2 раза), покрыть матовым лаком по вкусу. Со второй щечкой поступлю тем же образом. Жду оценок проделанной работы и критику)
С уважением, Егор Родионов (Egorka).
