Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

Опубликовано:
Практически в каждом обзоре данной винтовки в описании устройства при разборке автор обращает внимание читателя на то, как важно осторожно снимать спусковой механизм (СМ), чтобы ненароком не выскочила одна из осей.

Спусковой механизм Hatsan Striker 1000S,или так ли страшен черт, как его малюют.

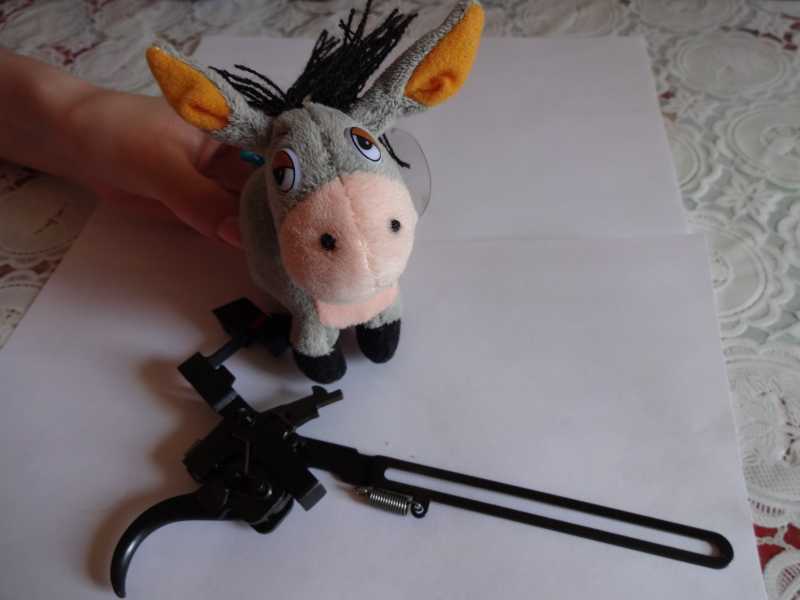

1)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

Практически в каждом обзоре данной винтовки в описании устройства при разборке автор обращает внимание читателя на то, как важно осторожно снимать спусковой механизм (СМ), чтобы ненароком не выскочила одна из осей. А так ли это страшно на самом деле? И что делать, если ось уже выскочила и перед Вами внезапно образовалась горстка интересных деталей? Попробуем разобраться, где же эта деталёвина стояла и как она работала. Сразу предупреждаю - великих открытий здесь нет, поэтому статья будет интересна, пожалуй, только потенциальным или нынешним владельцам данной винтовки, либо просто любопытствующим, как что устроено (вроде меня). Возможно, вторая часть излишне мудреная, но не прибегая к терминам «фиговина» и «хреновина» не смог проще и однозначнее объяснить. Терпение и фото из первой части в помощь smiley



Часть 1. Разборка и сборка.

2)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

3)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

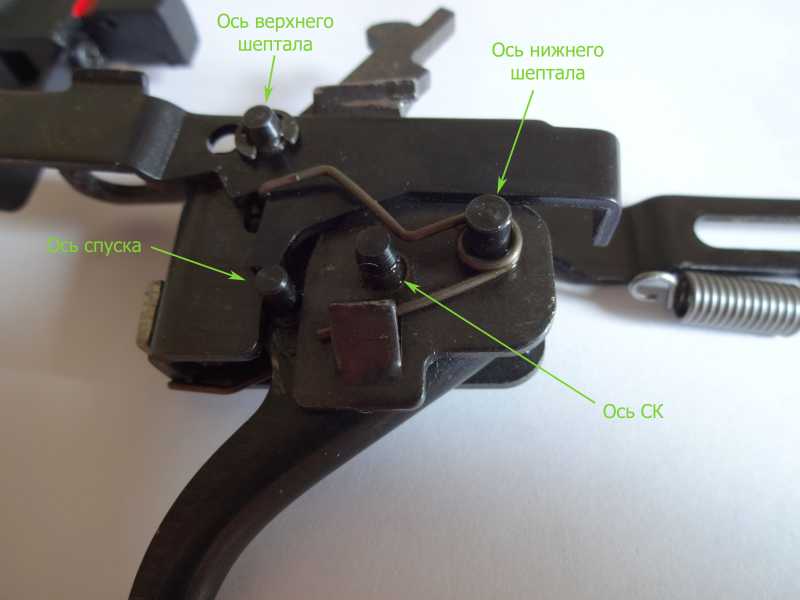

Имеем 4 оси. Две из них – ось спускового крючка (СК) и ось нижнего шептала – ничем не закреплены. Именно они могут выпасть, и с ними нужно быть осторожным. Ось верхнего шептала имеет с каждой стороны по стопорной разрезной шайбе. Ось спуска в силу конструктивных особенностей также пока никуда не денется.

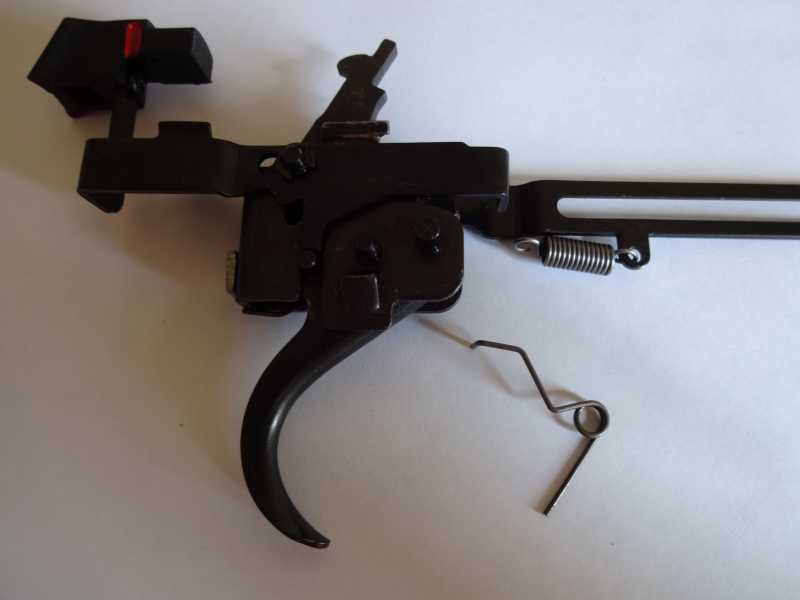

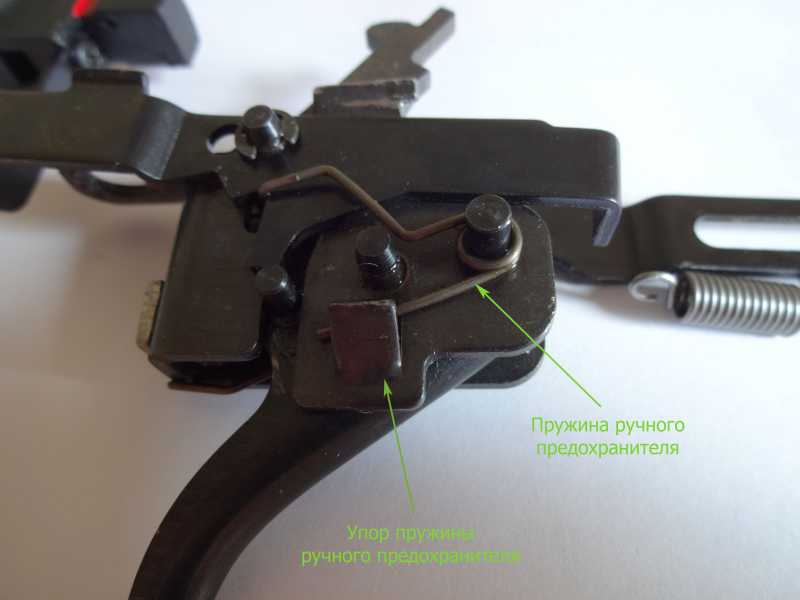

Снимаем пружину ручного предохранителя. Для этого выводим ее незагнутый конец из зацепления со специальным отогнутым упором на колодке СМ и снимаем пружину с оси нижнего шептала.

4)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

5)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

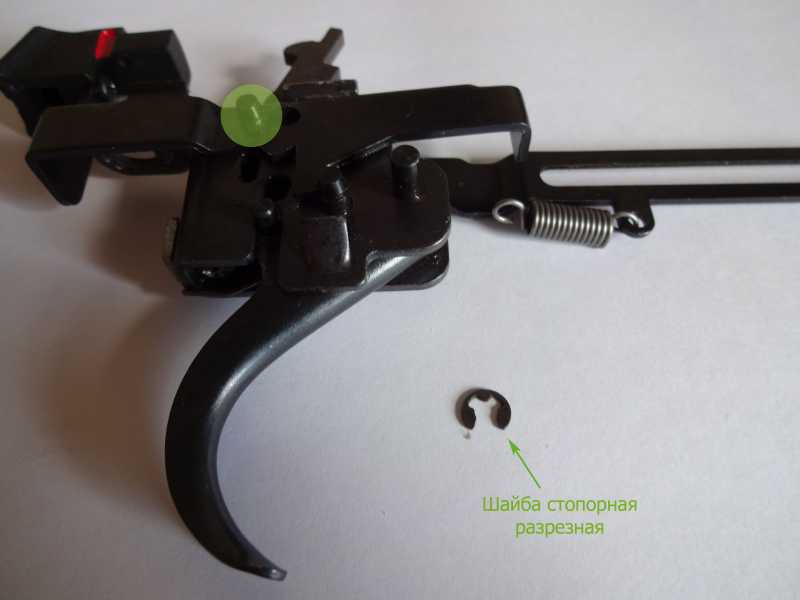

Снимаем одну из стопорных разрезных шайб с оси верхнего шептала

6)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

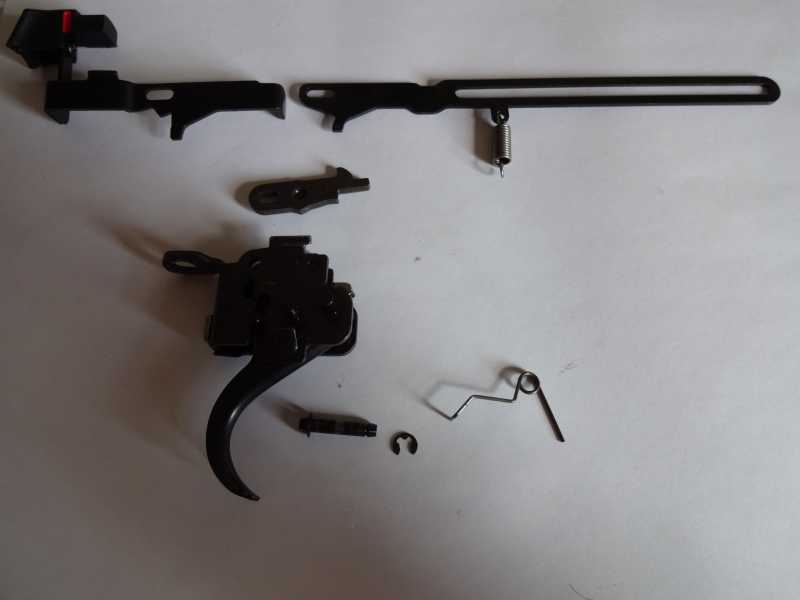

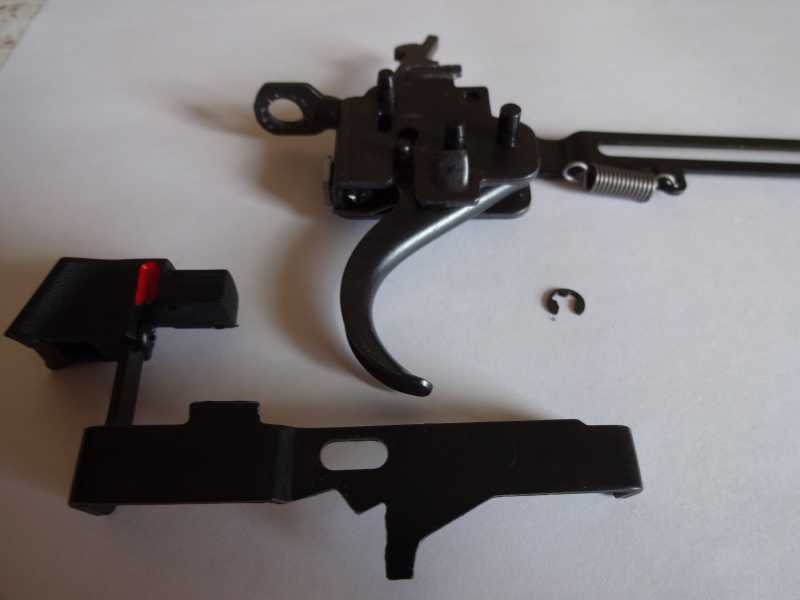

Снимаем ручной предохранитель с оси верхнего шептала

7)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

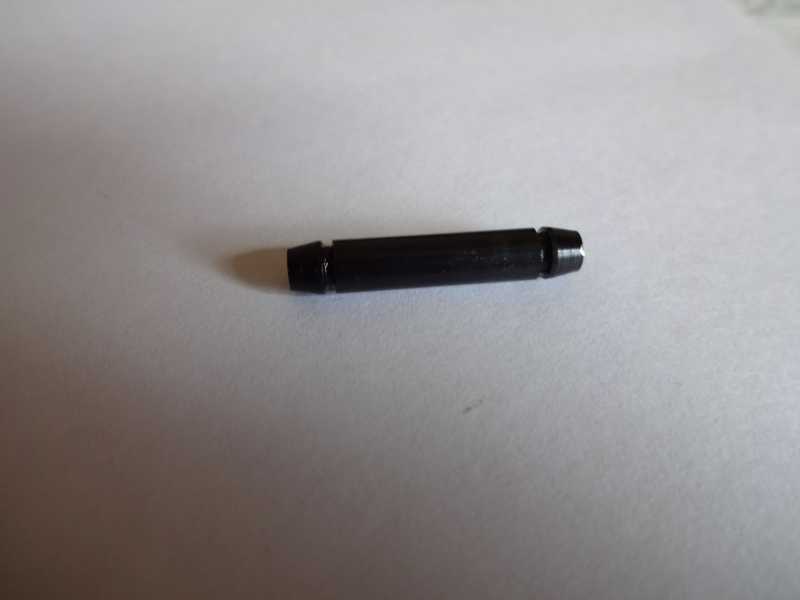

Извлекаем ось верхнего шептала длиной 21,5 мм, диаметром 4 мм со второй стопорной разрезной шайбой, автоматический предохранитель и верхнее шептало. Ось имеет проточки и скосы для посадки шайб.

8)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.



Верхнее шептало

9)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.



Вид сверху со снятым верхним шепталом

10)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

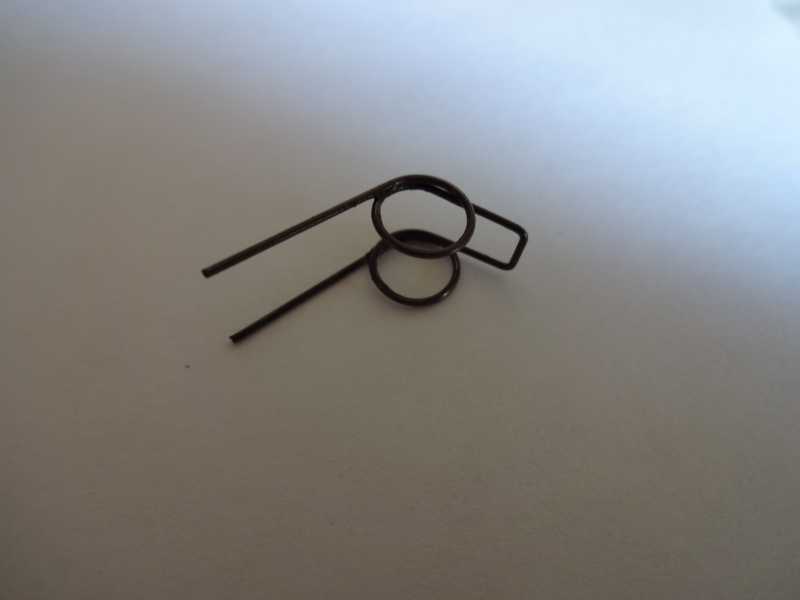

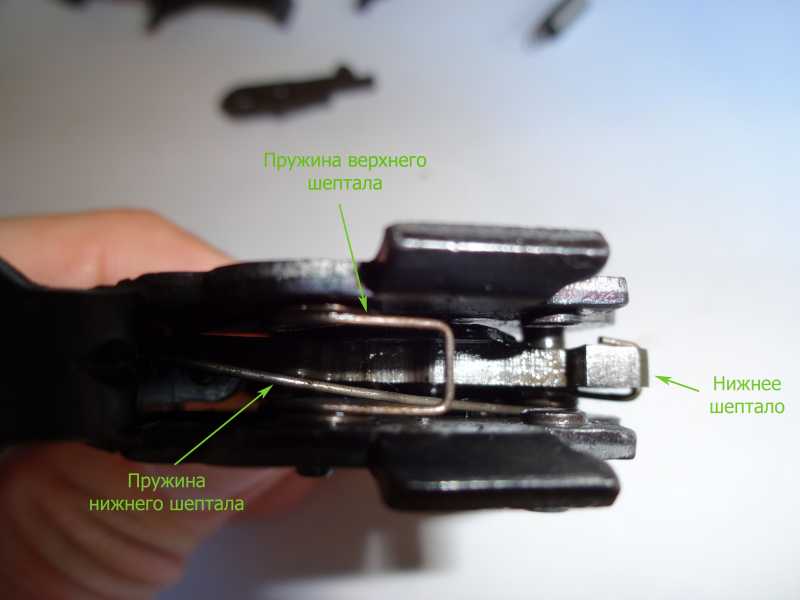

Пружина верхнего шептала

11)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

12)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

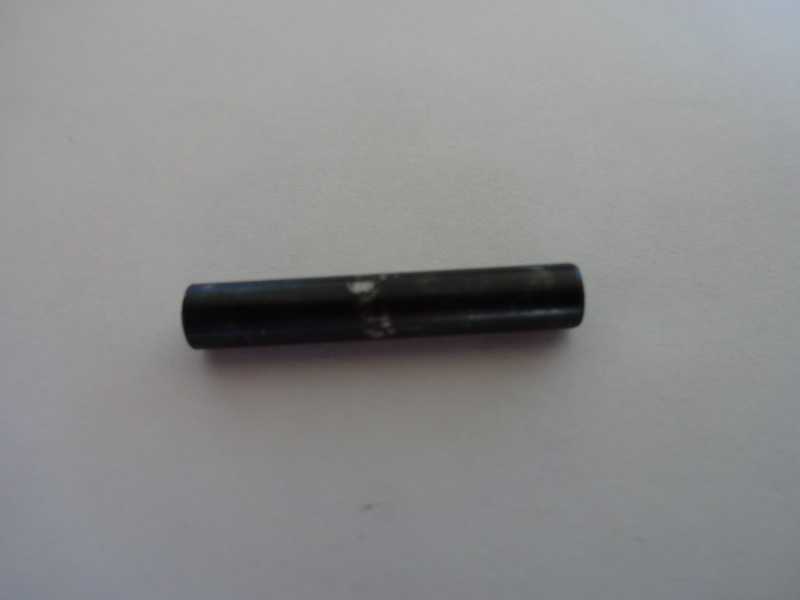

Извлекаем ось нижнего шептала длиной 22 мм и диаметром 4 мм

13)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

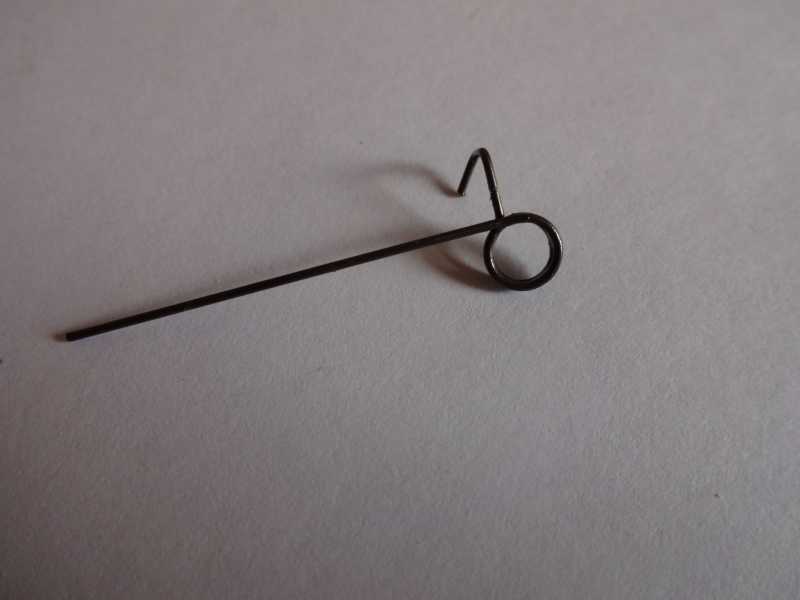

пружину нижнего шептала

14)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

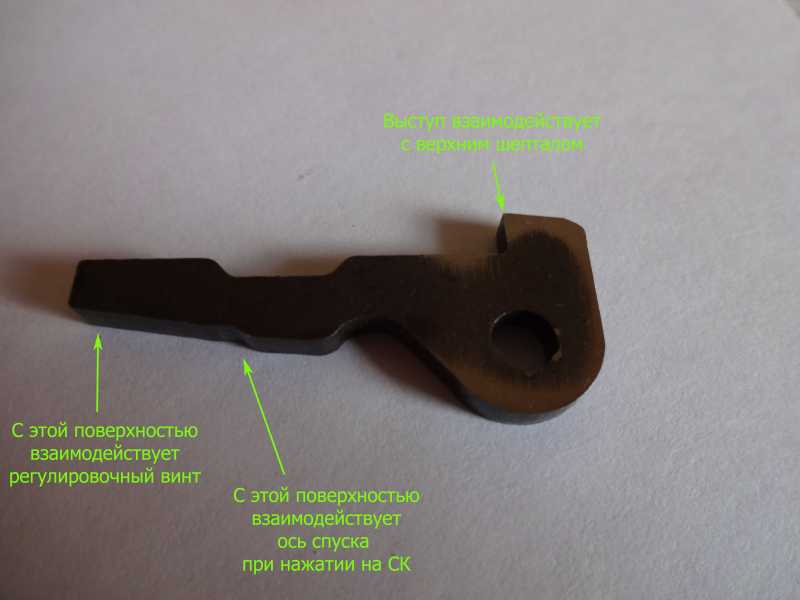

и само нижнее шептало

15)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.



Вид сверху со снятым нижним шепталом

16)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

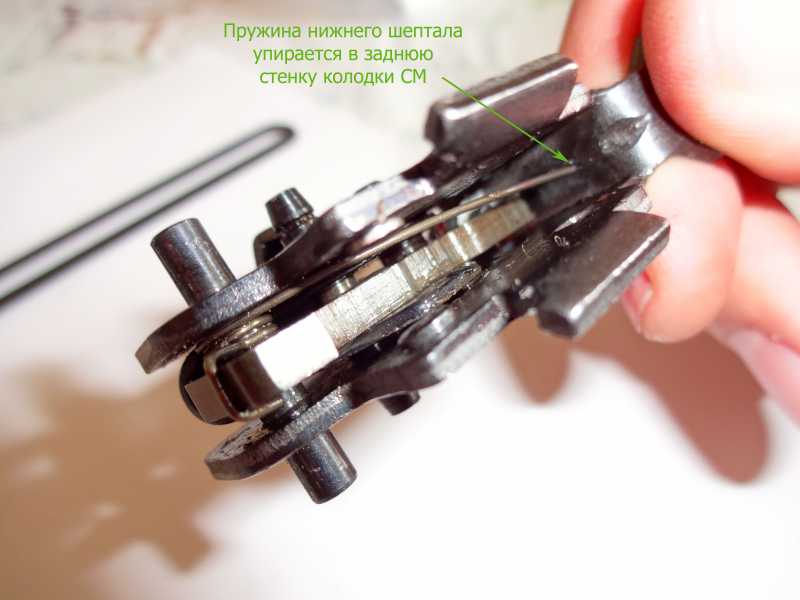

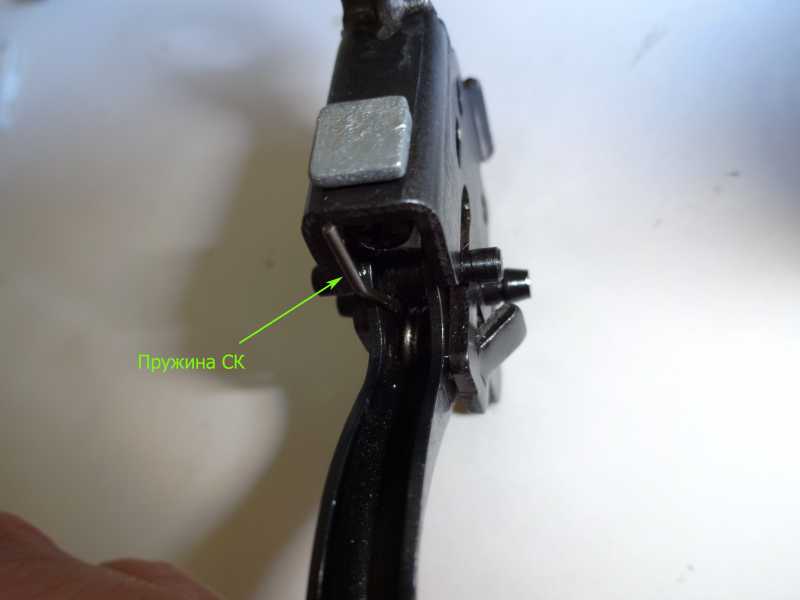

Пружина СК упирается в колодку СМ
17)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.



Извлекаем ось СК (она идентична оси верхнего шептала, разве что в моем случае покрытие на ней гораздо лучше сохранилось)

18)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

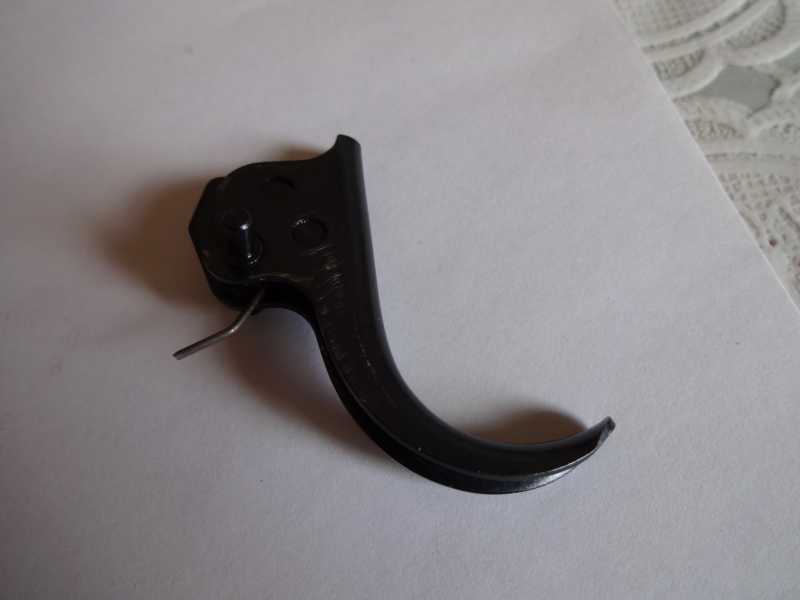

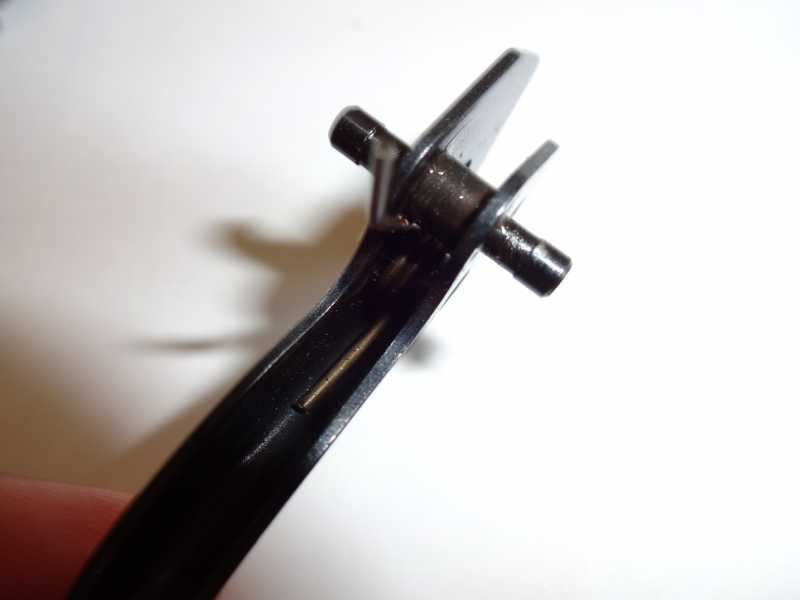

Извлекаем сборку спускового крючка

19)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

20)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

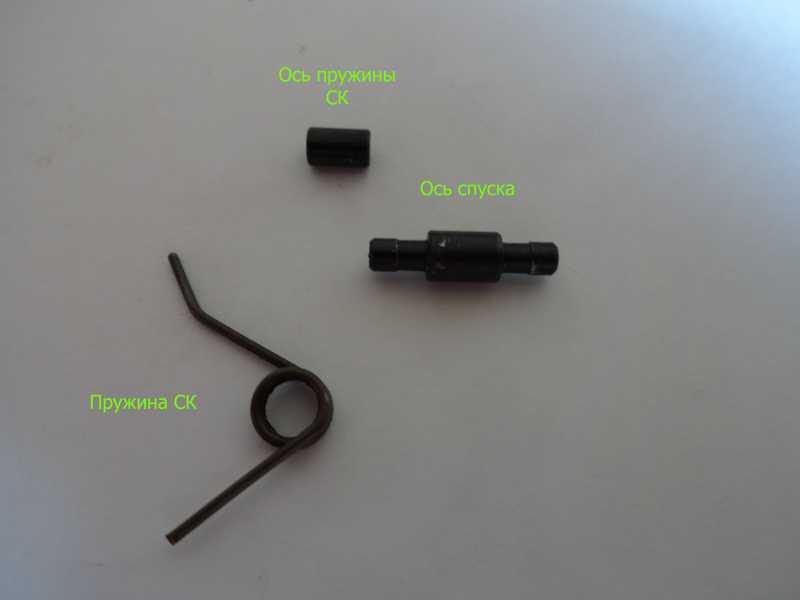

Извлекаем ось спуска, ось пружины СК и саму пружину

21)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

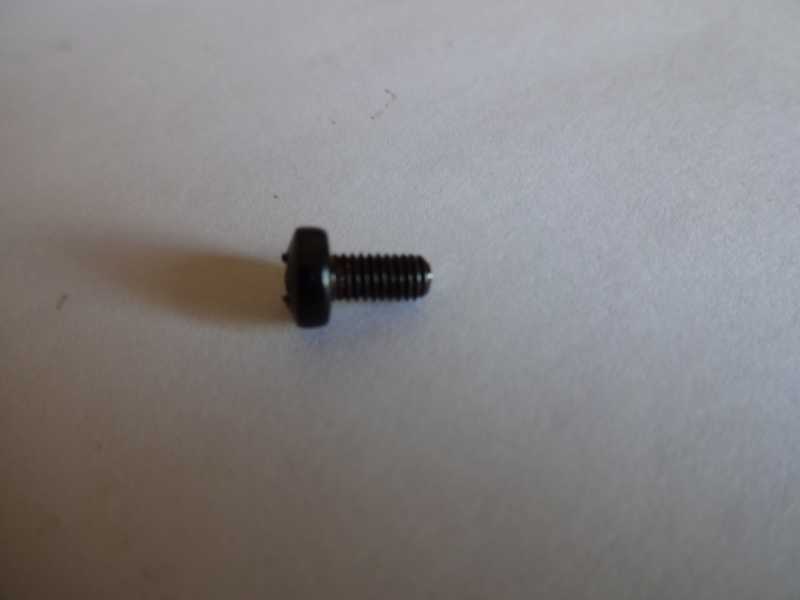

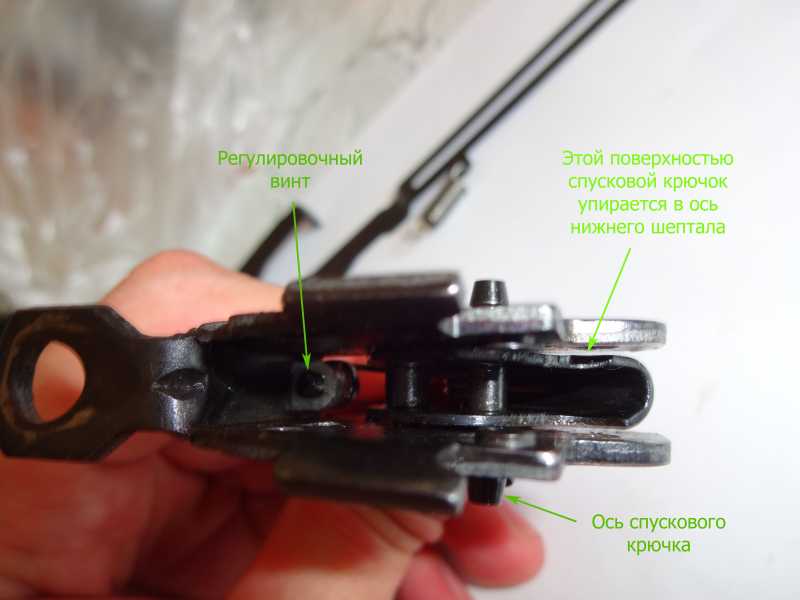

Выкручиваем регулировочный винт

22)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.

23)Спусковой механизм Hatsan Striker 1000S, или так ли страшен черт, как его малюют.



Сборка производится в обратной последовательности без каких-либо сложностей.



Часть 2. Описание работы СМ.

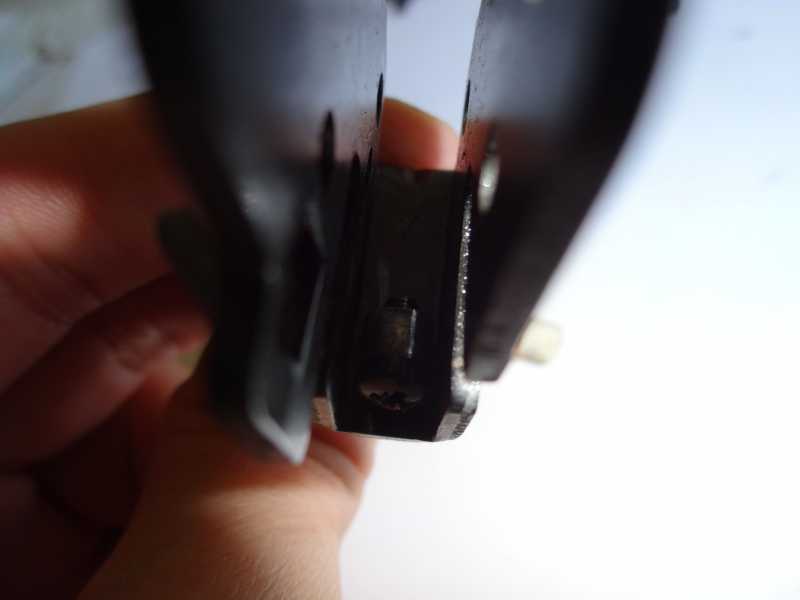

Ну а теперь попробуем не только разобрать и собрать все как было, но и понять, как это в принципе все работает. Итак, после очередного выстрела мы переламываем винтовку. Рычаг взвода начинает отходить назад и его специальный выступ уже не удерживает тягу автоматического предохранителя, поэтому она, под действием собственной пружины, занимает крайнее заднее положение. При этом длинный нижний выступ тяги становится напротив оси спуска, препятствуя вращению спускового крючка. Рычаг взвода, двигаясь по пазу цилиндра назад, воздействует на отогнутый под прямым углом выступ на тяге ручного предохранителя и взводит его. Пружина ручного предохранителя, взаимодействуя с выступом на тяге, располагаемым под продольным вырезом для оси верхнего шептала, четко фиксирует положение «На предохранителе». Аналогичный блокирующий выступ тяги ручного предохранителя располагается над осью спуска с другой стороны, также препятствуя проворачиванию спускового крючка на оси. Одновременно при взведении поршень своей канавкой садится на зуб подпружиненного верхнего шептала. Возвращаем ствол в исходное положение. При этом рычаг своим выступом тянет автоматический предохранитель вперед. Блокирующий выступ больше не препятствует вращению спусковового крючка. Нажимаем кнопку ручного предохранителя, при этом его блокирующий выступ подается вперед. Винтовка снята с предохранителя. Нажимаем спусковой крючок, который проворачивается на своей оси. Ось спуска, располагающаяся в спусковом крючке, преодолевая усилие пружины поднимает нижнее шептало. В определенный момент нижнее шептало проворачивается настолько, что его выступ уже не препятствует опусканию верхнего шептала. На зуб верхнего шептала давит поршень. Появляется вращающий момент.  Верхнее шептало, уже не удерживаемое от проворота нижним, опускается. Поршень срывается с зуба верхнего шептала. Происходит выстрел. Отпускаем спусковой крючок, при этом он под действием своей пружины проворачивается на оси до тех пор, пока не упрется передней частью в ось нижнего шептала. Освобожденное нижнее шептало под действием своей пружины опустится вниз до упора с регулировочным винтом. В свою очередь, верхнее шептало, более не удерживаемое поршнем, под действием собственной пружины поднимется до упора своим выступом в полку цилиндра. Цикл повторяется.

Спасибо за терпение! Кто осилил - молодец!
