Технологический процесс коленочного изготовления затворной задержки

Опубликовано:

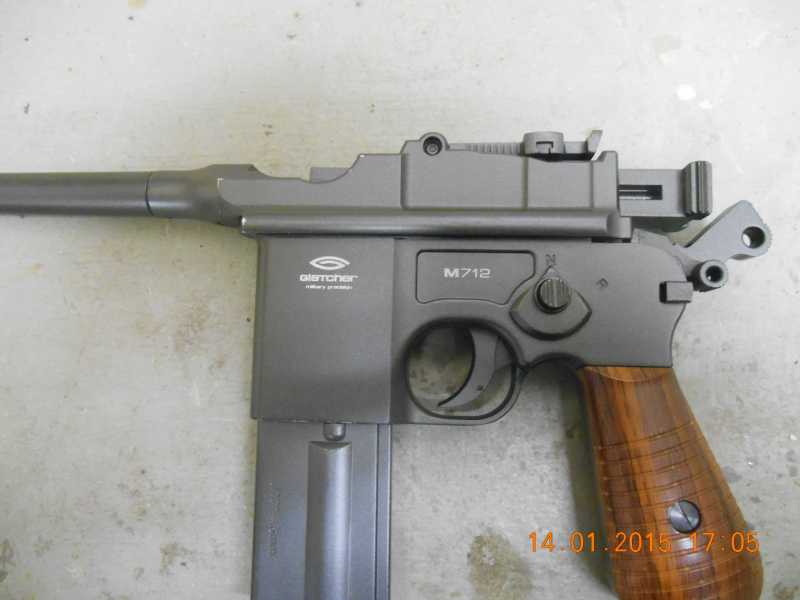

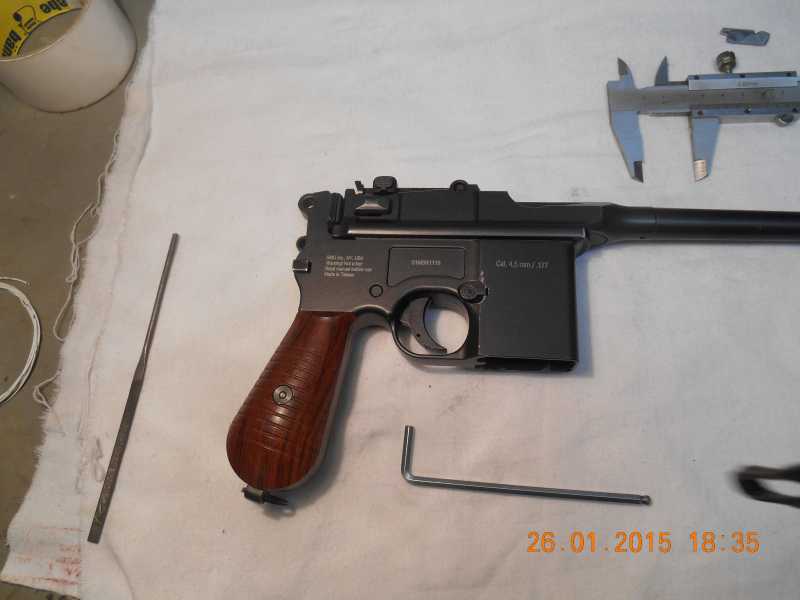

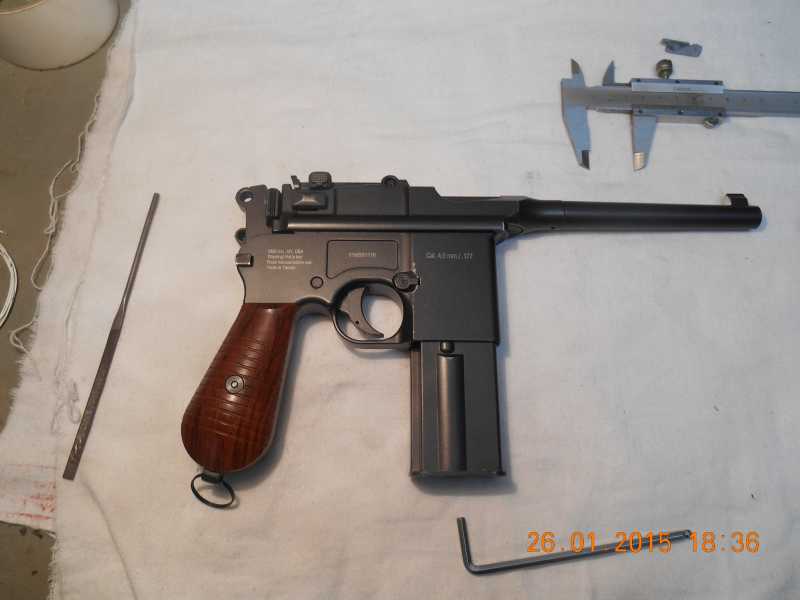

В вашем Глетчере М-712 нет затворной задержки? Найдите справочник по стрелковому оружию автор Жук А.Б. или журнал "Ружие" за январь/февраль 97 год.

Технологический процесс коленочного изготовления затворной задержки

Господа мушкетеры, фузилеры и прочие митральёры!

В вашем Глетчере М-712 нет затворной задержки? Найдите справочник по стрелковому оружию автор Жук А.Б. или журнал "Ружие" за январь/февраль 97 год.

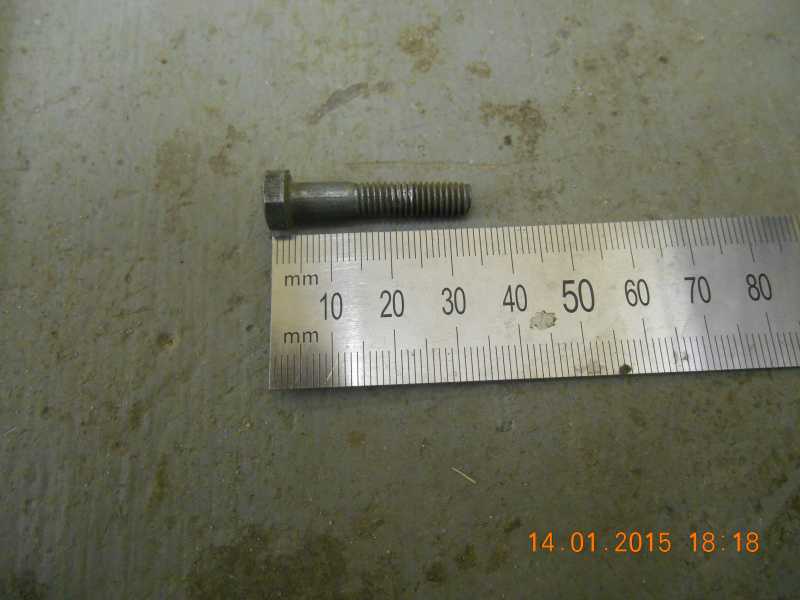

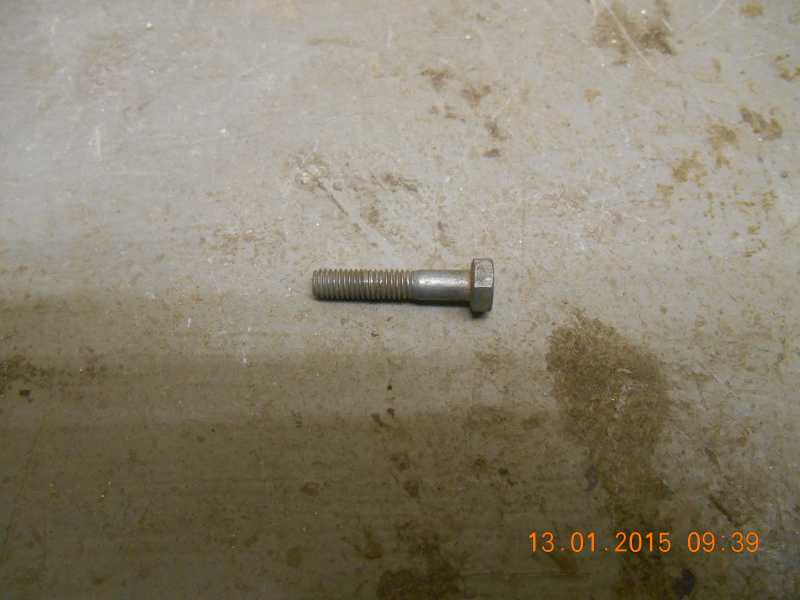

Возьмите больтик М6. Не 5 и не 7 или 8. С не нарезанной частью. Без маркировки на головке. Он не каленый. ( Спросите в гараже или на заводе.)

1)Технологический процесс коленочного изготовления затворной задержки



2)Технологический процесс коленочного изготовления затворной задержки



Спилите напильником головку. Оставьте небольшой выступ.

3)Технологический процесс коленочного изготовления затворной задержки

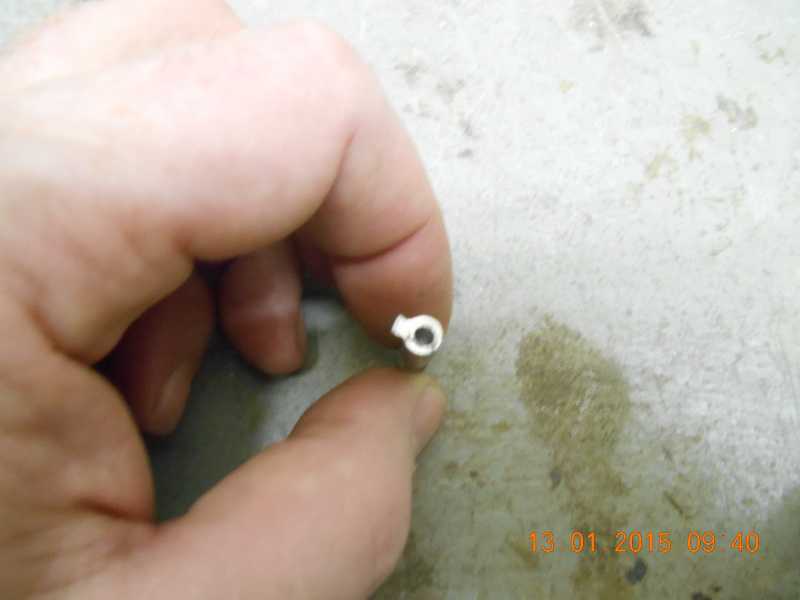

Наколите, строго по центру, керном или дюбелем. Проткните дырочку диаметром 3,2мм и  глубиной 7мм  дрелью или другим подручным инструметном.

4)Технологический процесс коленочного изготовления затворной задержки

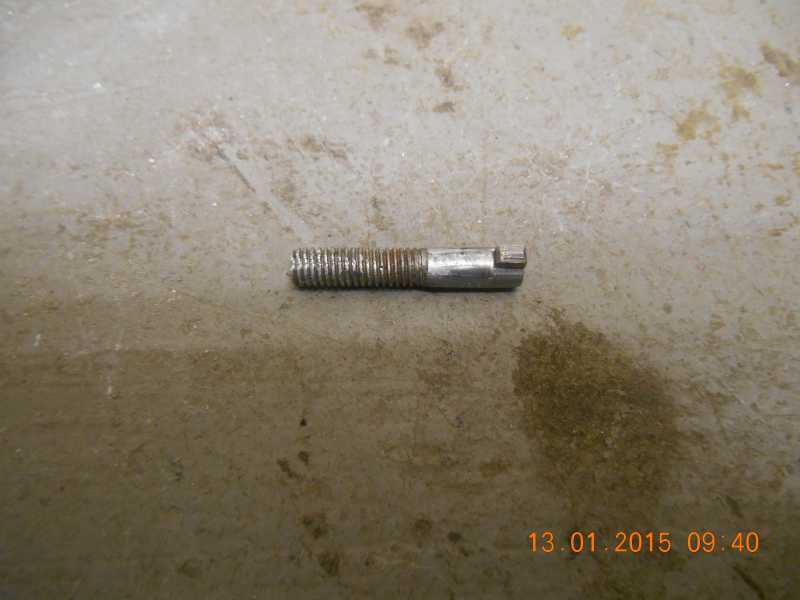

Спилите напильником резьбу больтика до диаметра 4,4мм, а тело заготовки до 6мм.

5)Технологический процесс коленочного изготовления затворной задержки



Сделайте ножовкой или другим подручным инструментом пропил на всю глубину дырочки. Перпендекулярно оставленному выступу!

6)Технологический процесс коленочного изготовления затворной задержки

Прикиньте,где будет флажок подавателя. Распилите эту прорезь с нужной стороны напильником тольщиной 2мм.

7)Технологический процесс коленочного изготовления затворной задержки

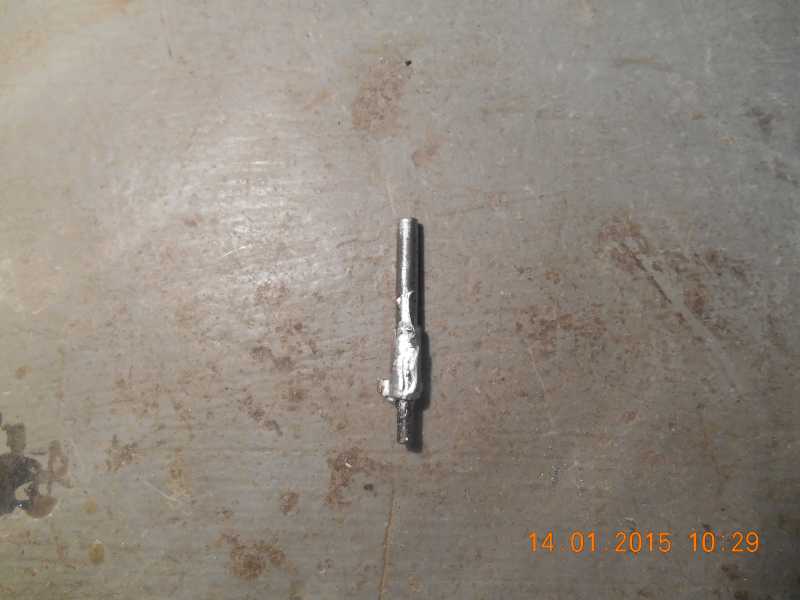

Осторожно, с помощью паяльника, залейте оловом образовавшуюся деталь. АХТУНГ!!! Жидкое олово очень горячее, не обожгитесь! Олово должно полностью залить дырочку и оба пропила.

8)Технологический процесс коленочного изготовления затворной задержки

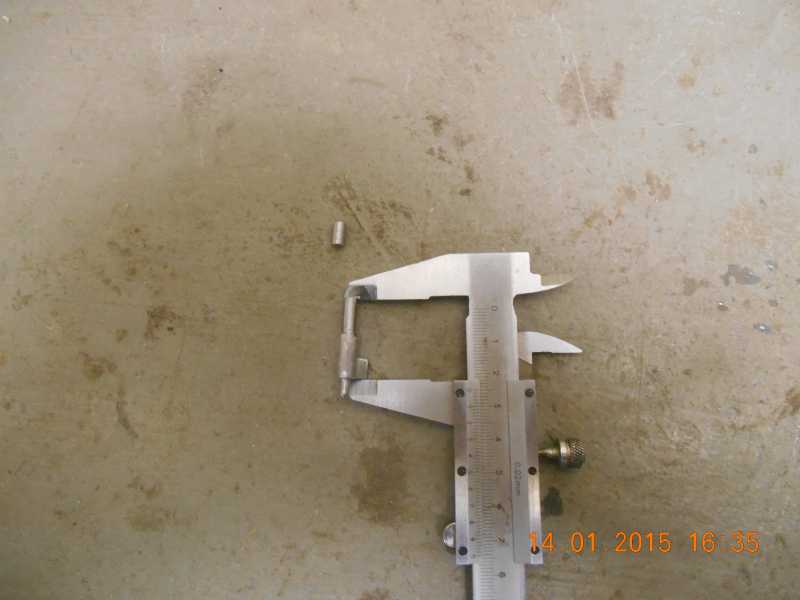

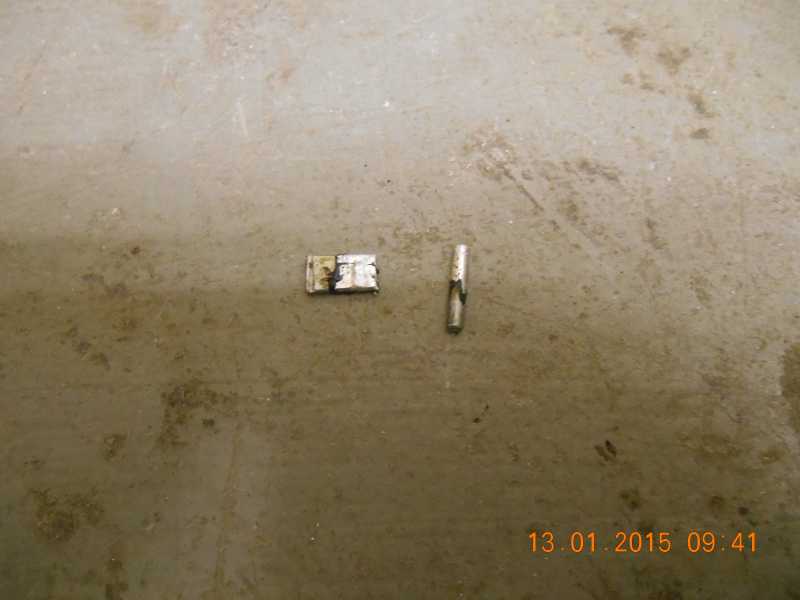

Изготовьте пластинку тольщиной 2мм, шириной 6,5мм, высотой 10мм из подручной стали и штрырек диаметром 3мм, длинной 15мм из куска электрода. Облудите.

9)Технологический процесс коленочного изготовления затворной задержки



Зажав в тиски и нагрев заготовку подавателя паяльником ( не обожгитесь!), вставьте штырёк облуженной стороной в подаватель до упора. Потом осторожно вставьте пластинку в пропил. Залейте оловом (ПОС-60).

10)Технологический процесс коленочного изготовления затворной задержки

11)Технологический процесс коленочного изготовления затворной задержки

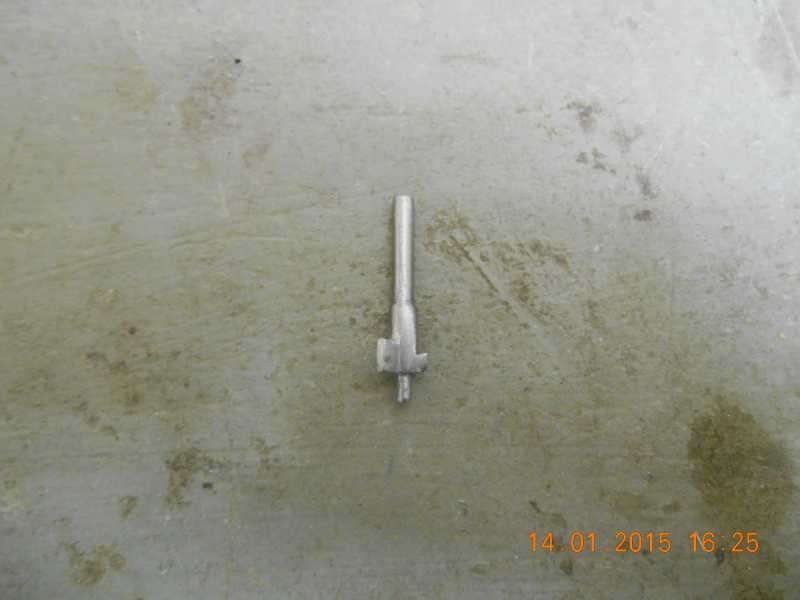

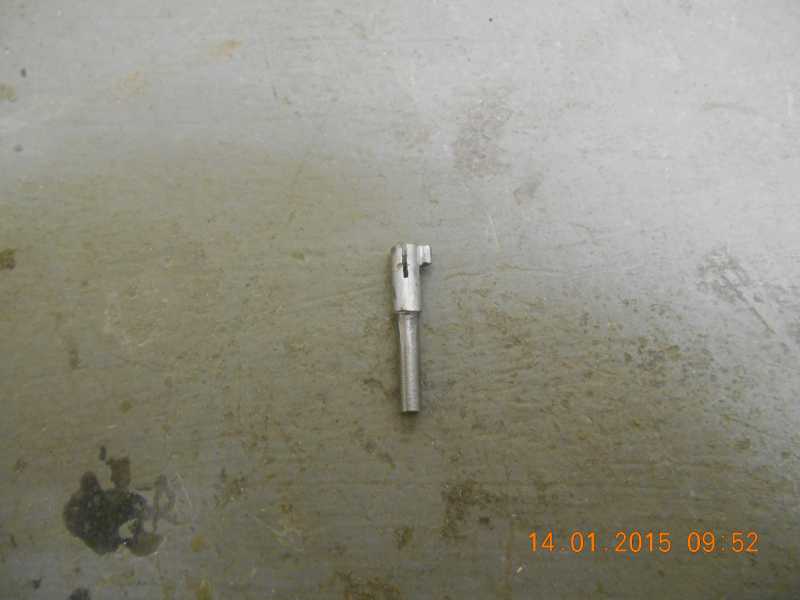

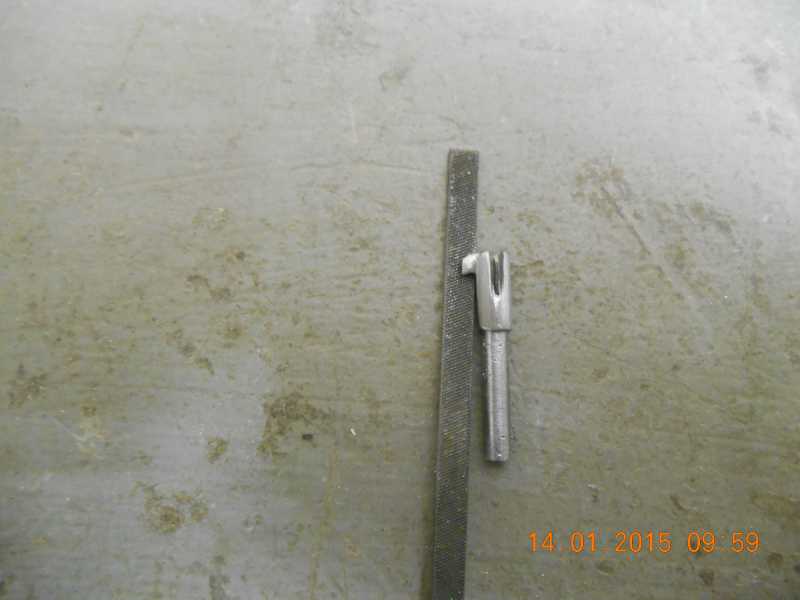

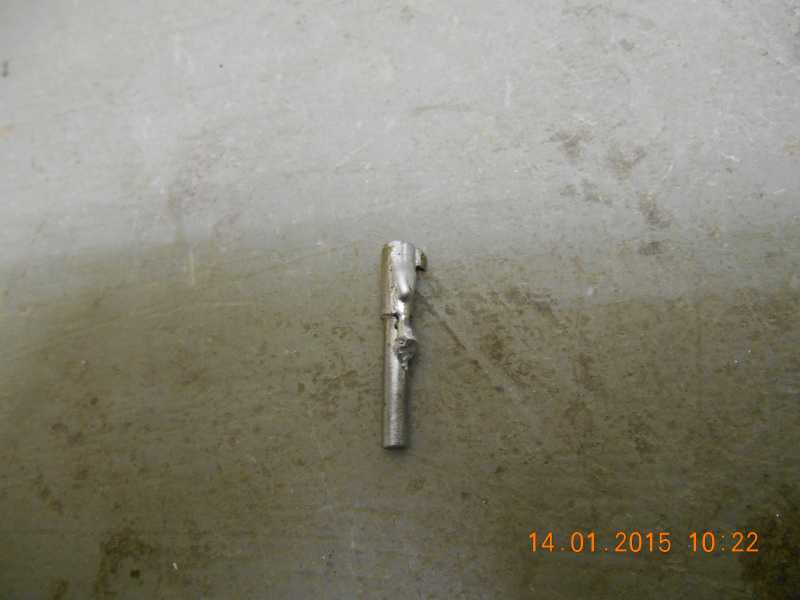

Дайте остыть. Спилите напильником лишнее олово.(см. фото выше)

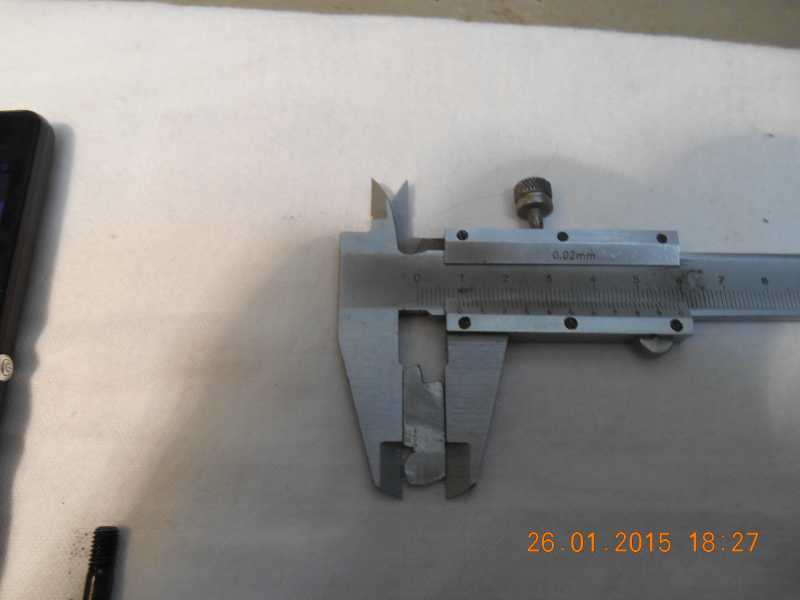

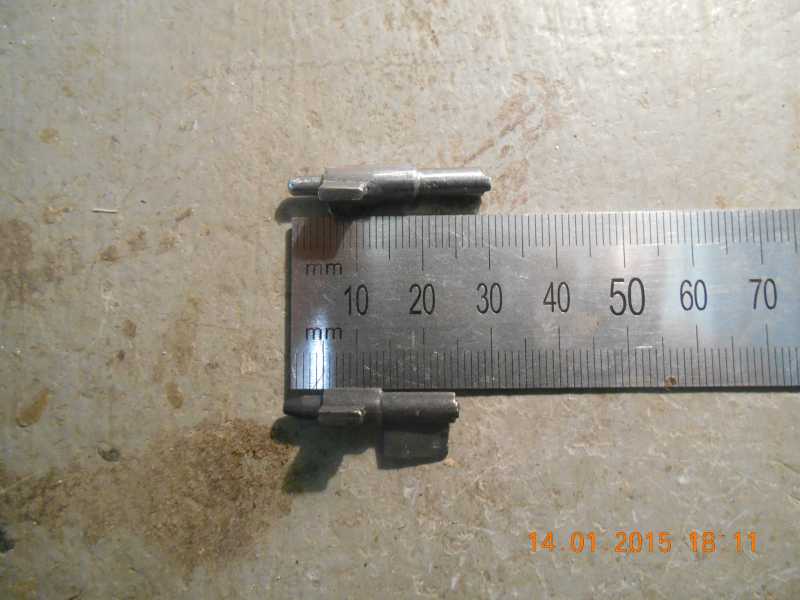

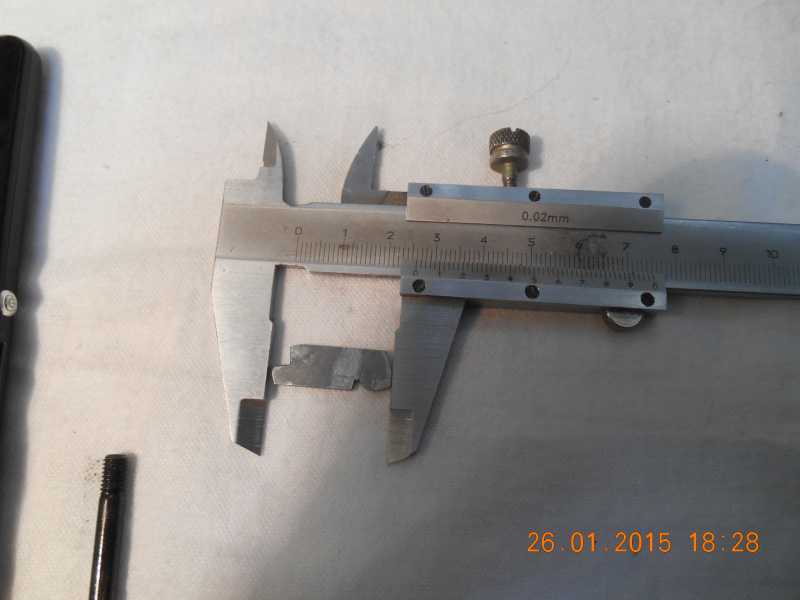

Осторожно отпилите кончик заготовки подавателя так, что бы она была на 5мм длиннее глетчеровского. Снимите заусенцы и фаски напильником.

12)Технологический процесс коленочного изготовления затворной задержки

13)Технологический процесс коленочного изготовления затворной задержки

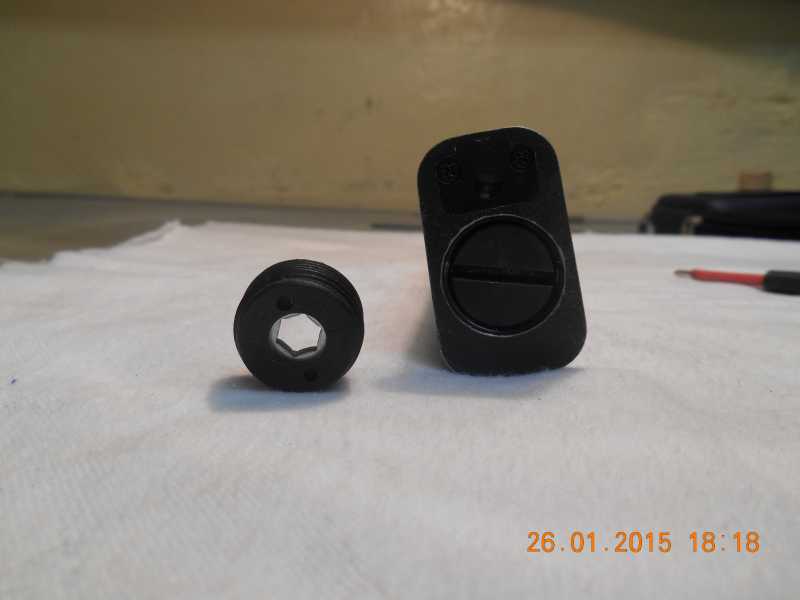

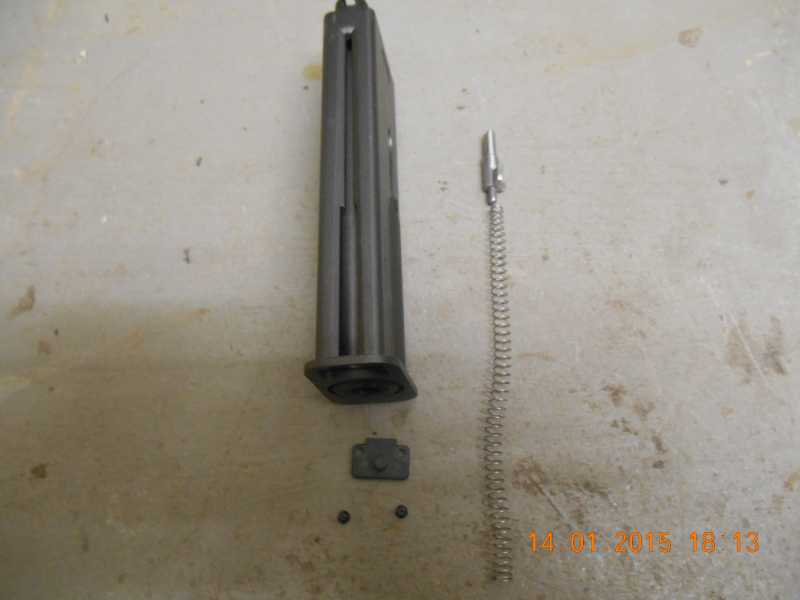

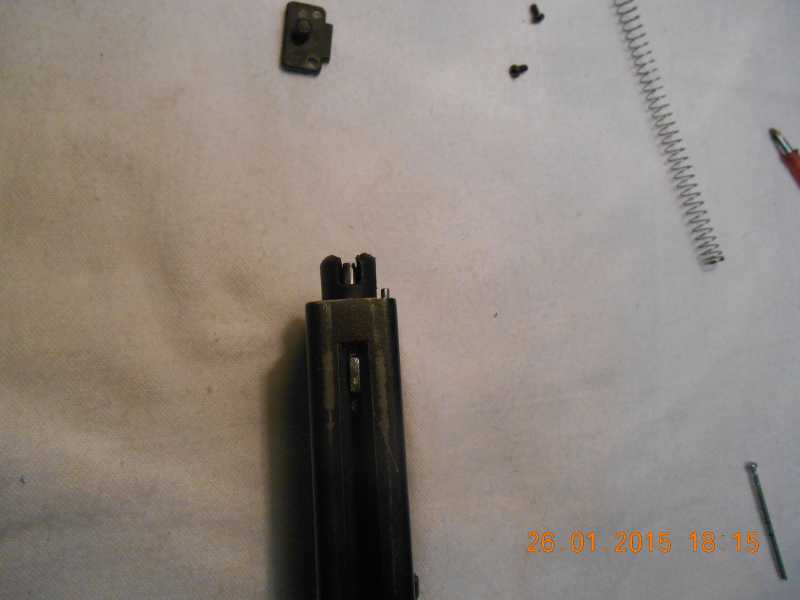

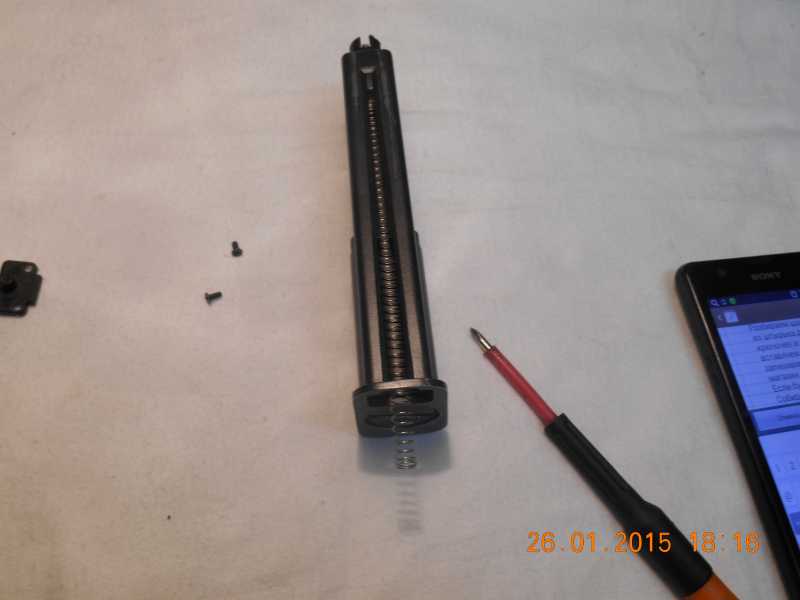

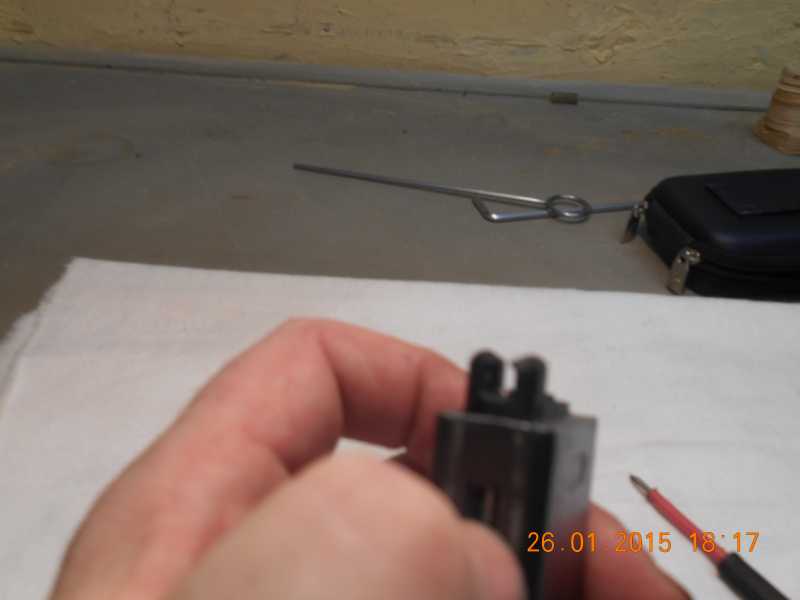

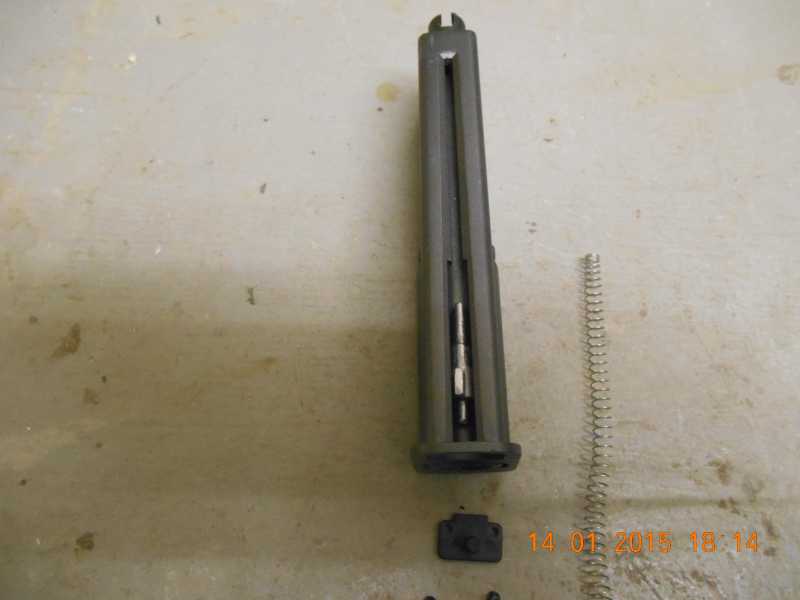

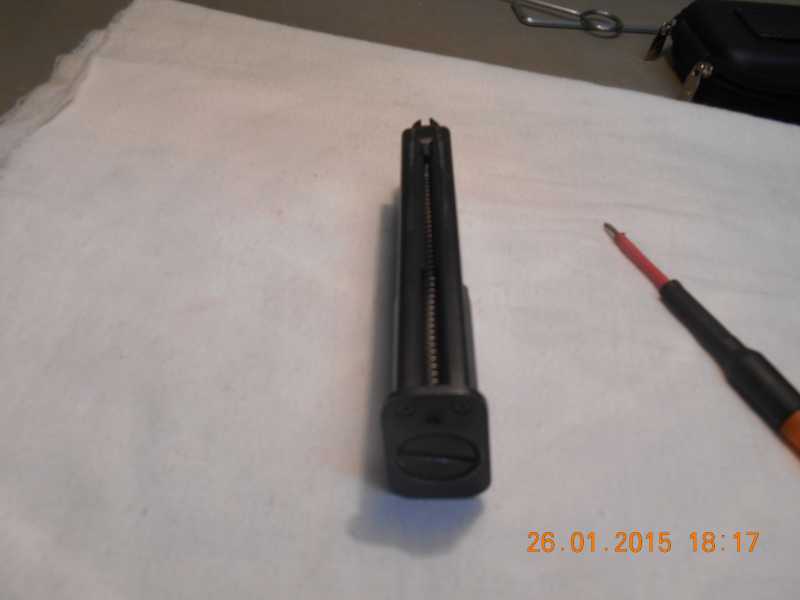

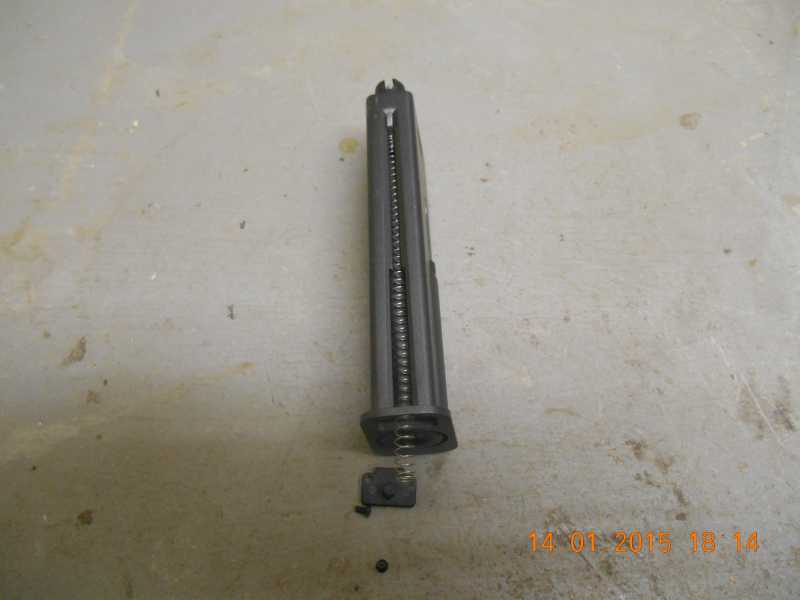

Разберите магазин. Осторожно!!! Мелькие детали могут улетать в неизвестном направлении. Выньте подаватель и пружину.

14)Технологический процесс коленочного изготовления затворной задержки

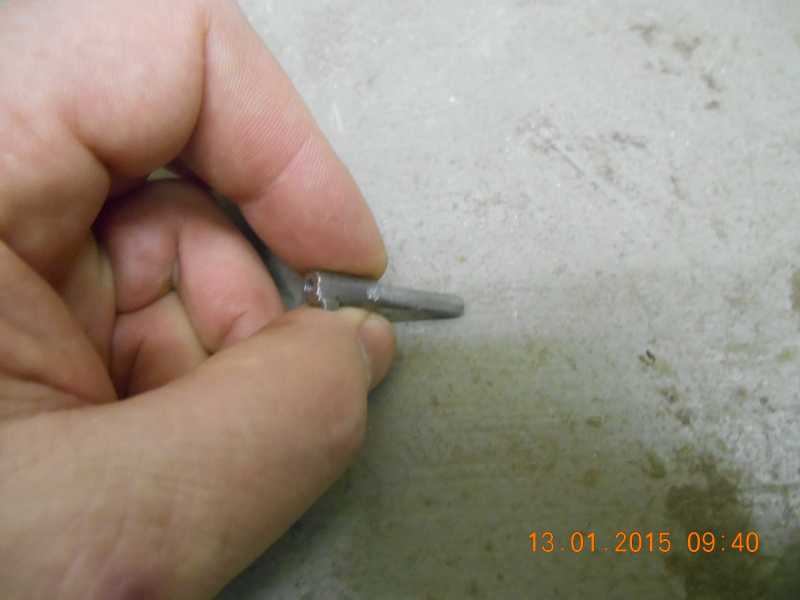

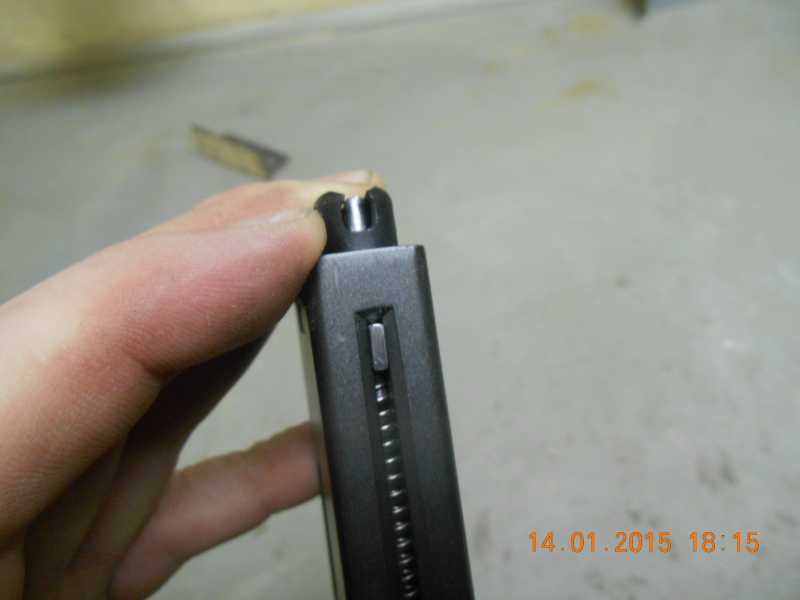

Вставьте заготовку подавателя в магазин и дайте ей самой дойти до пуледержателя. Если не пойдет, не применяйте силу! Примените напильник. Обтачите флажок и штырек напильником.

15)Технологический процесс коленочного изготовления затворной задержки

16)Технологический процесс коленочного изготовления затворной задержки

17)Технологический процесс коленочного изготовления затворной задержки

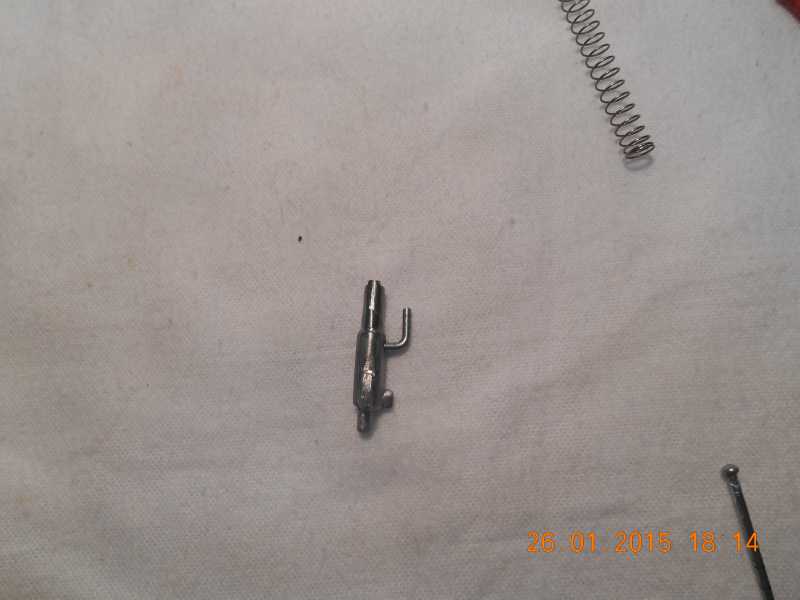

Осторожно Проточите напильником две лысочки и спилите  немного на конус заднюю часть подавателя. В качестве примера возьмите глетчеровский.

18)Технологический процесс коленочного изготовления затворной задержки

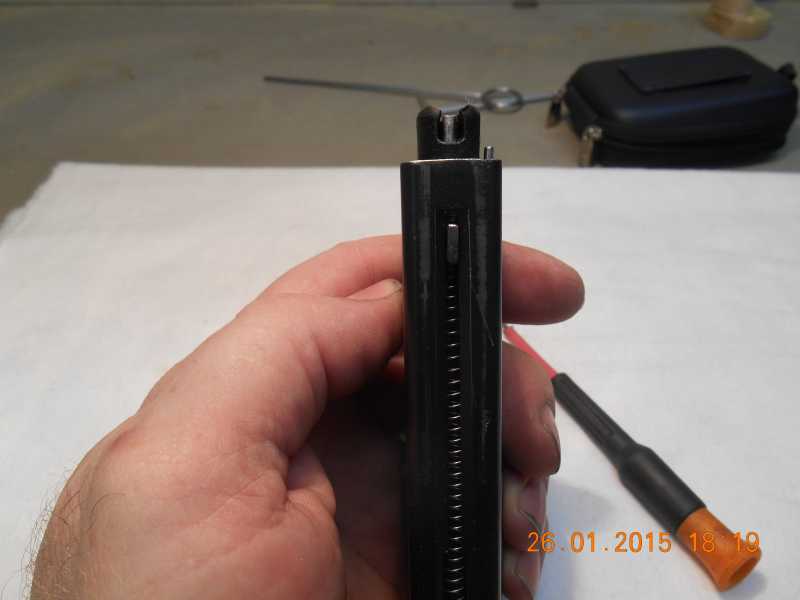

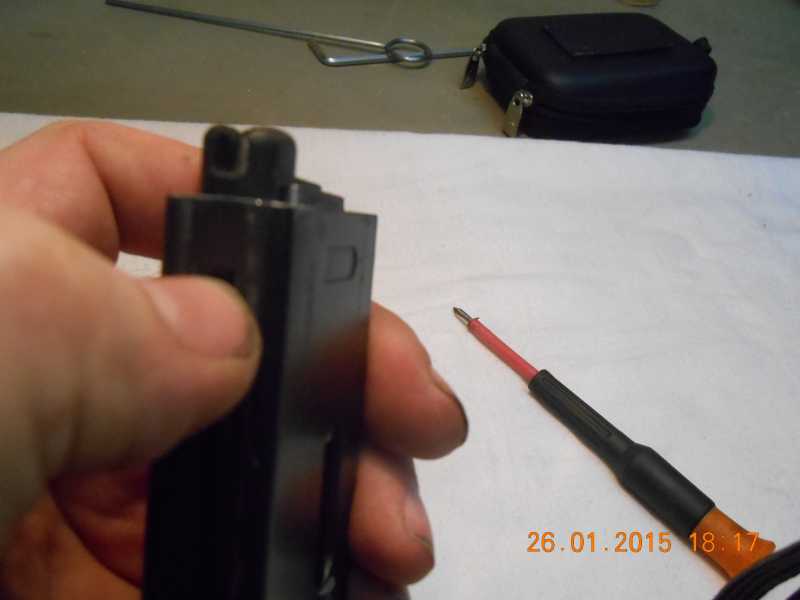

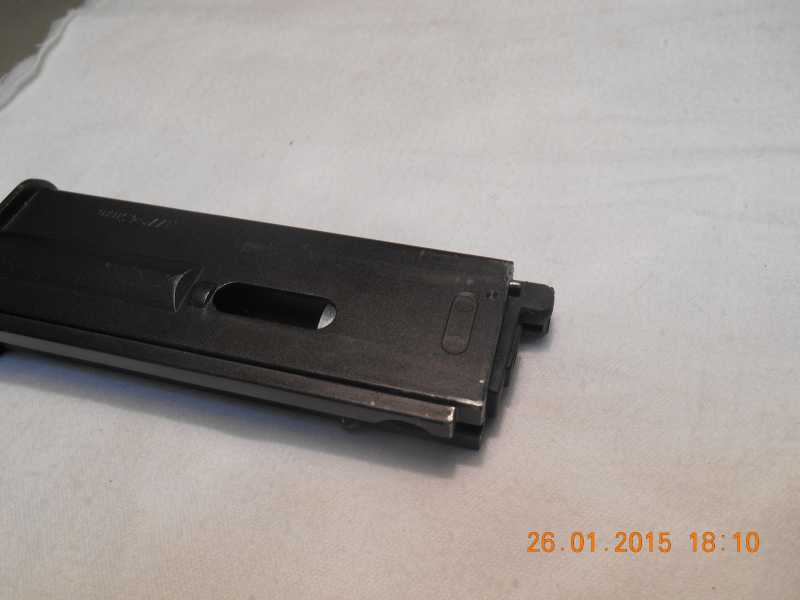

Соберите магазин, проверьте работу подавателя. Его  ход должен быть свободным по всей длинне магазина.

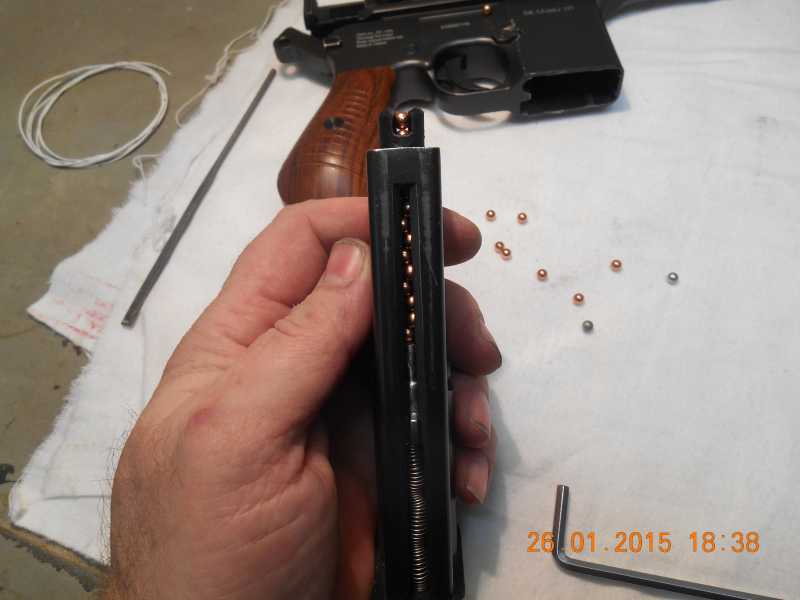

На заметку. Из-за того, что новый подаватель длинее родного, заряжание возможно через верхнюю часть магазина или  пропилите новый паз под пульку. ( Я не делал)

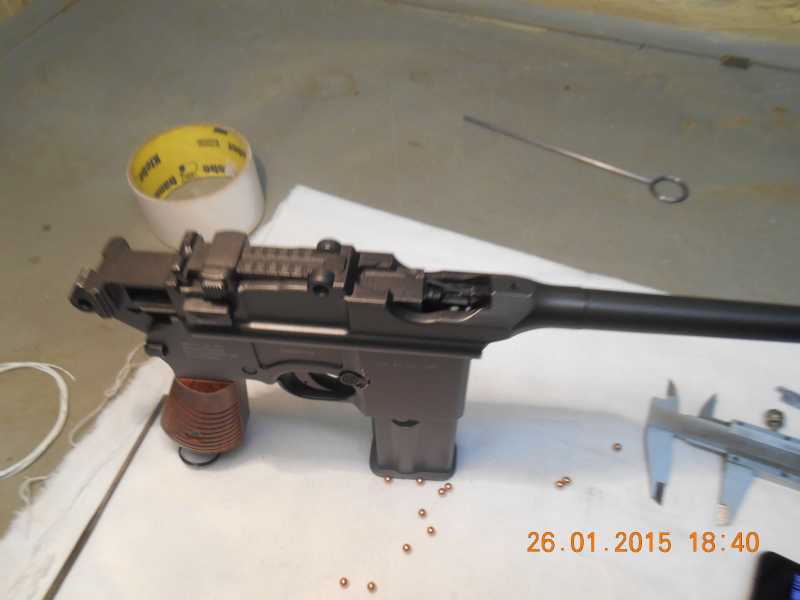

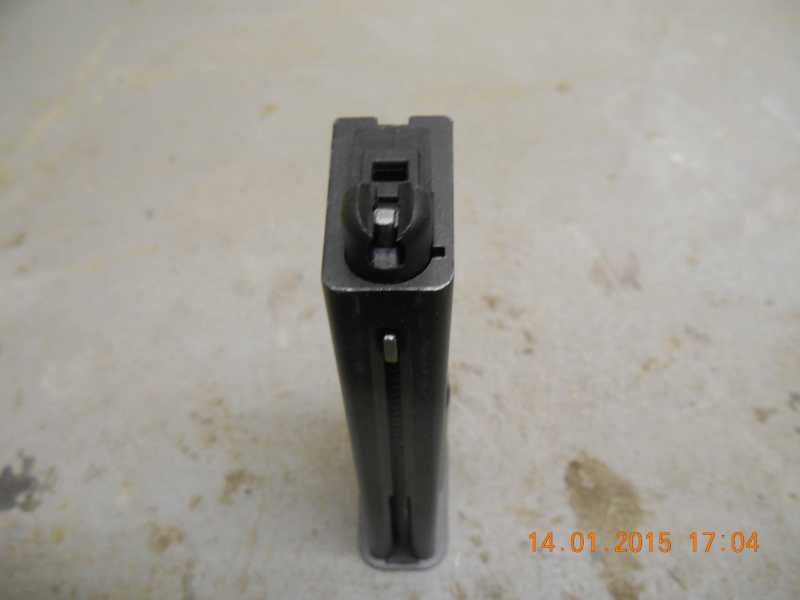

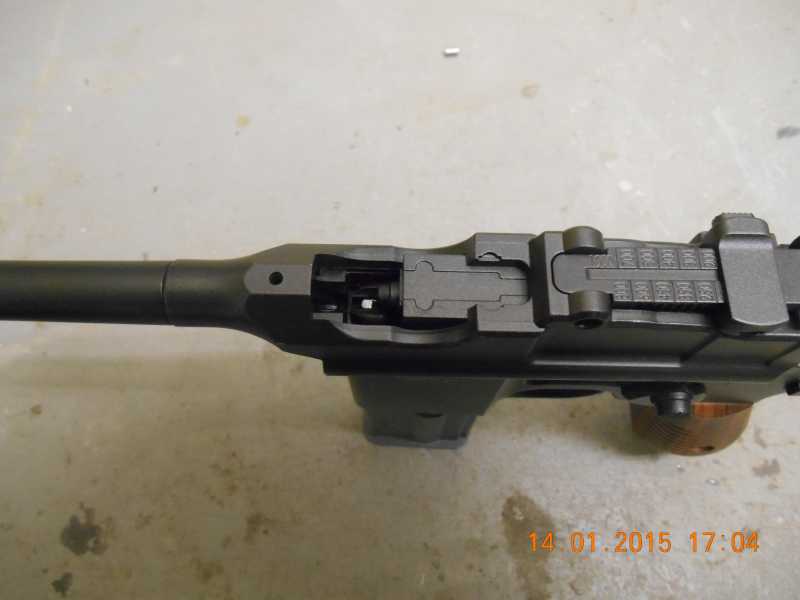

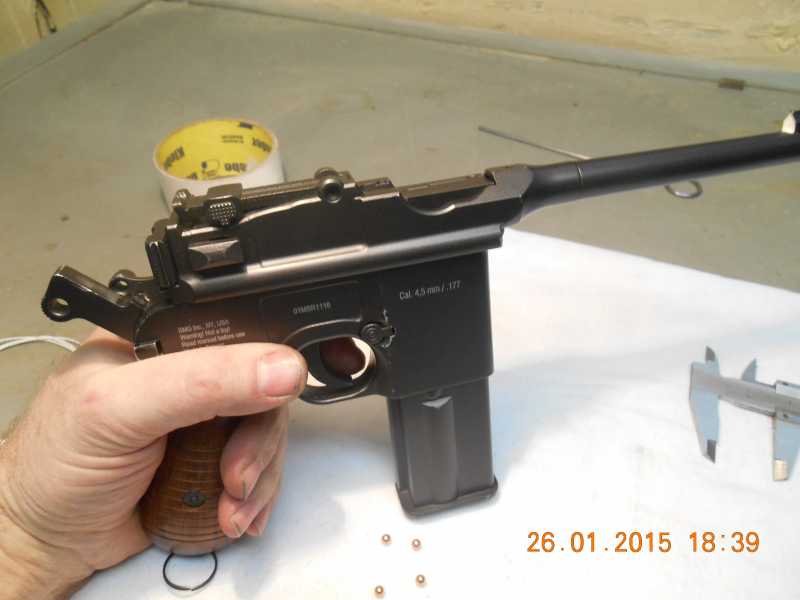

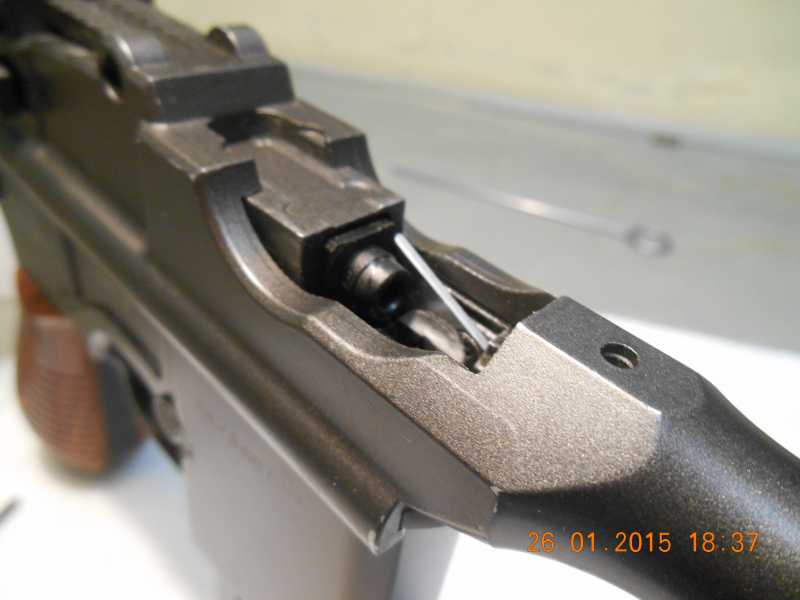

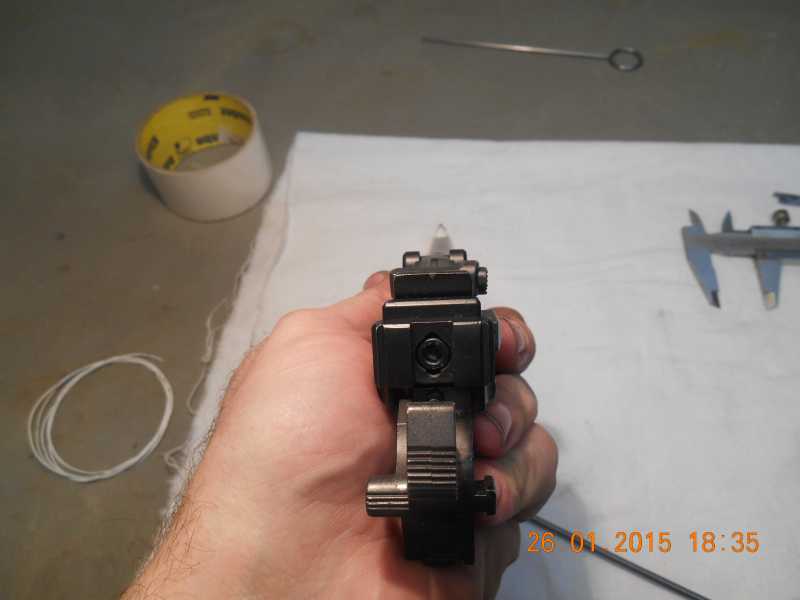

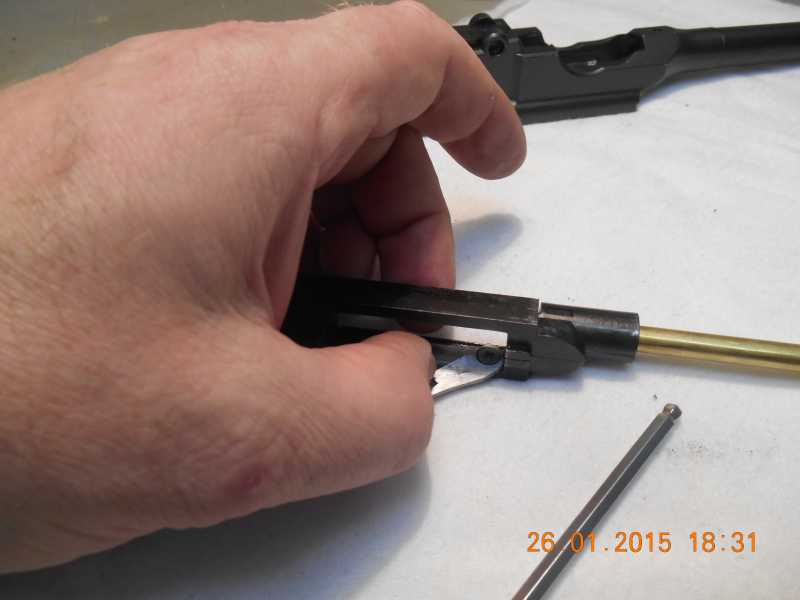

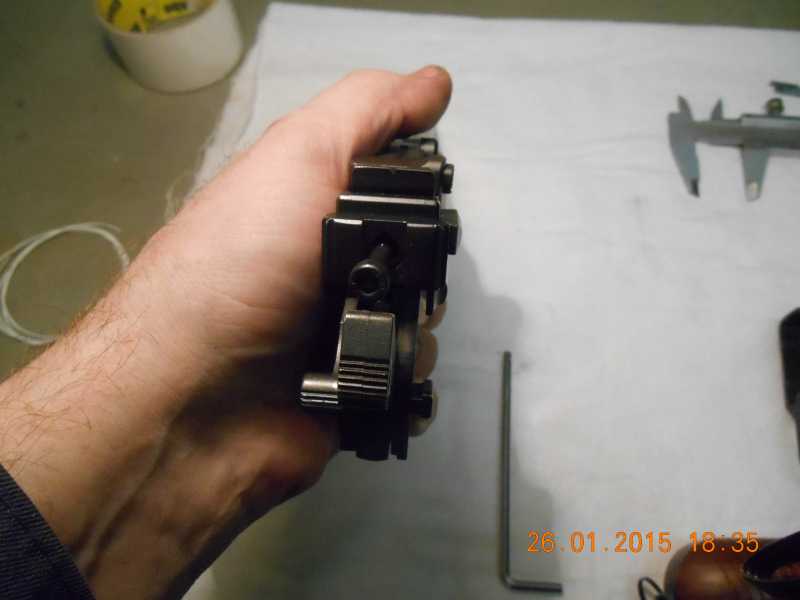

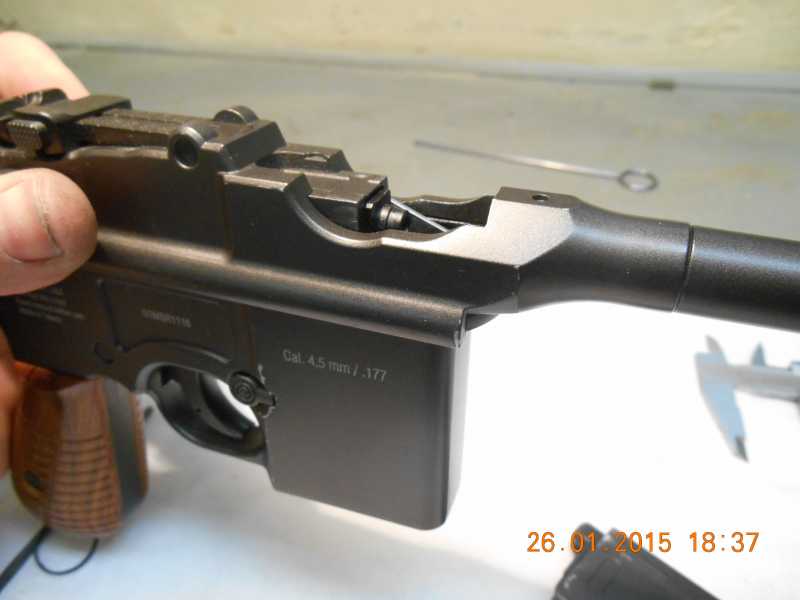

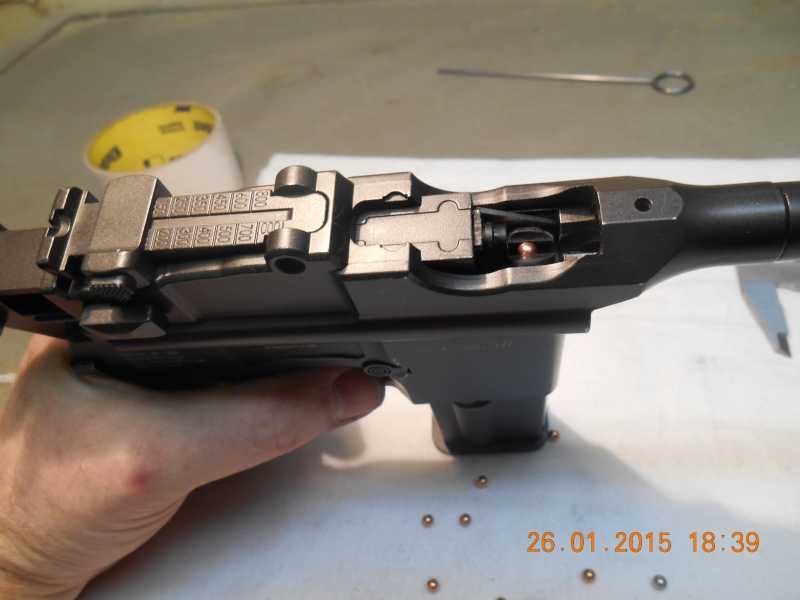

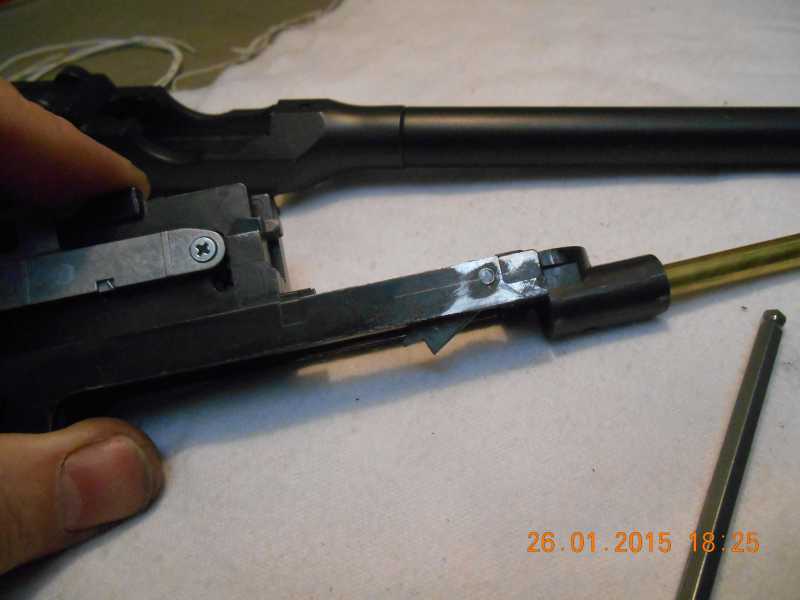

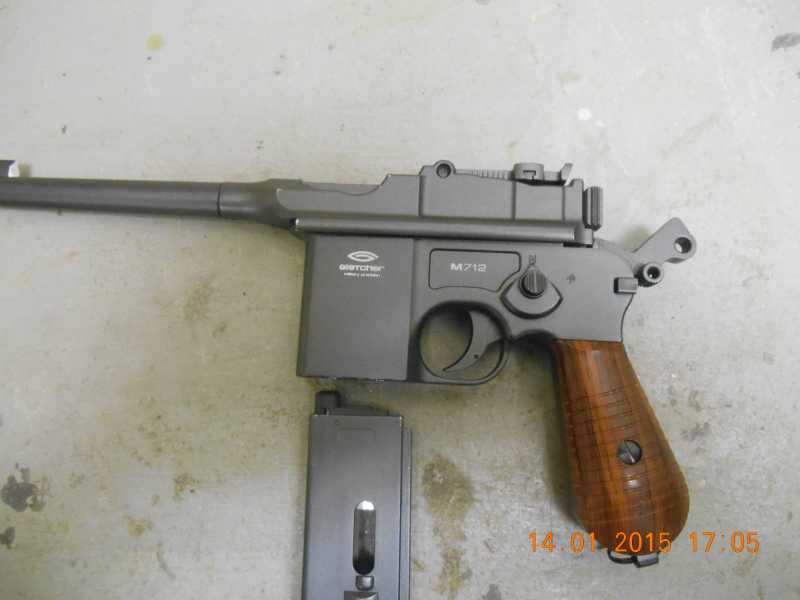

Вставьте магазин в пистолет. Проверьте работу затворной задержки. Если что, лишнее спилить  напильником.

19)Технологический процесс коленочного изготовления затворной задержки

20)Технологический процесс коленочного изготовления затворной задержки



21)Технологический процесс коленочного изготовления затворной задержки

22)Технологический процесс коленочного изготовления затворной задержки

23)Технологический процесс коленочного изготовления затворной задержки

Смазать маслом типа Баллистол. ( Немного, для лучшего хода). Если всё работает как надо, удачных пострелушек. Если  нет, после сборки, обработать напильником.



В работе использовались: Сверлильный станок, тиски с вертикальной проточкой, сверло диаметром 3,2мм, пасатижи 200мм, ножовка по металлу, плоские напильники разной толщины, паяльник 100вт, припой, паяльная паста для пайки черных металлов, малюсенькая стамесочка сделанная из старого натфеля и очень сильные пальцы рук.

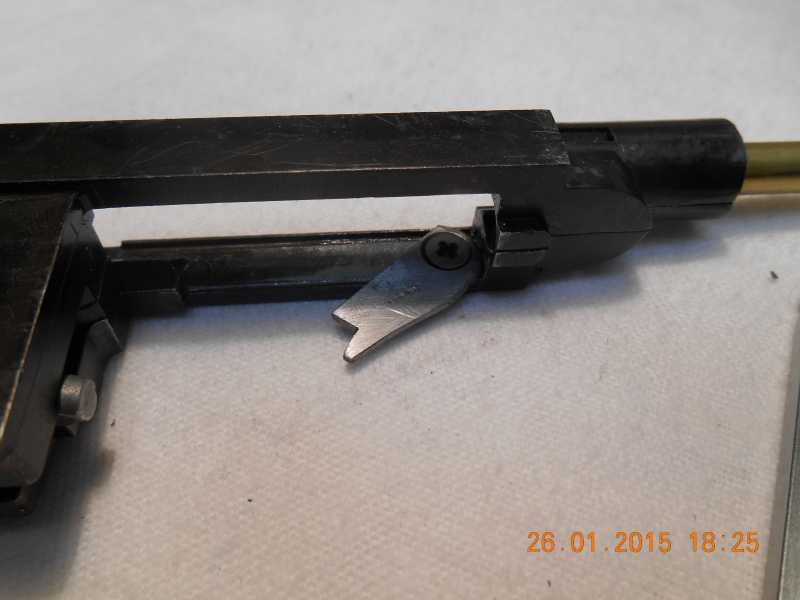

Кстати о птичках. С Умарексом этот фокус не пройдет. Тут нужна другая (рычажная) система. Дерзайте! Придумывайте свои хитромудрости.

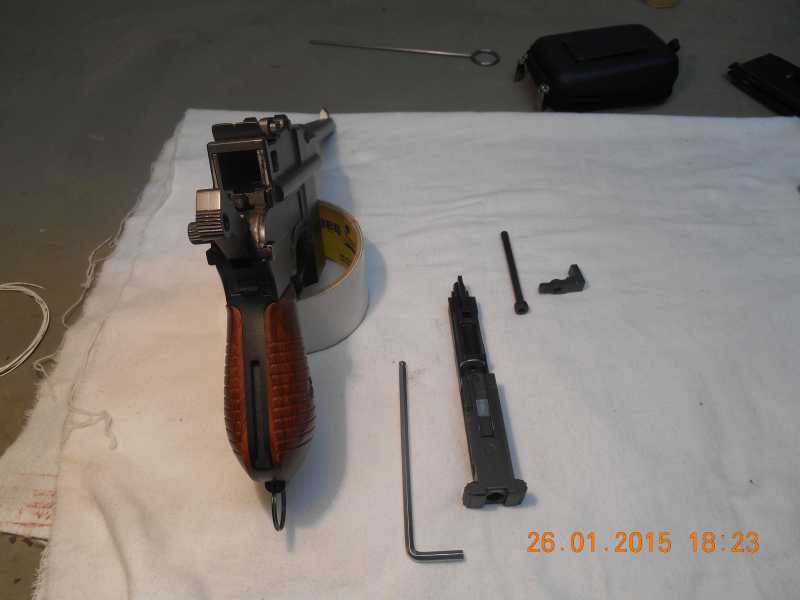

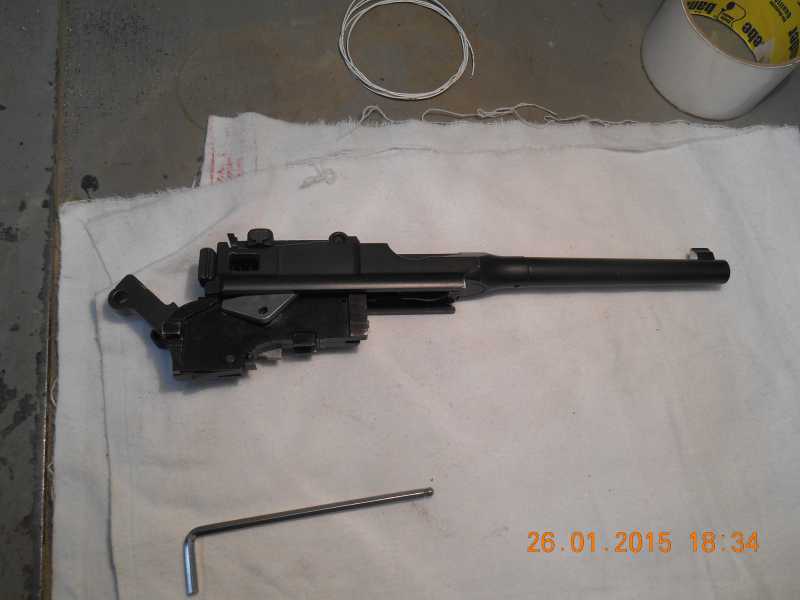

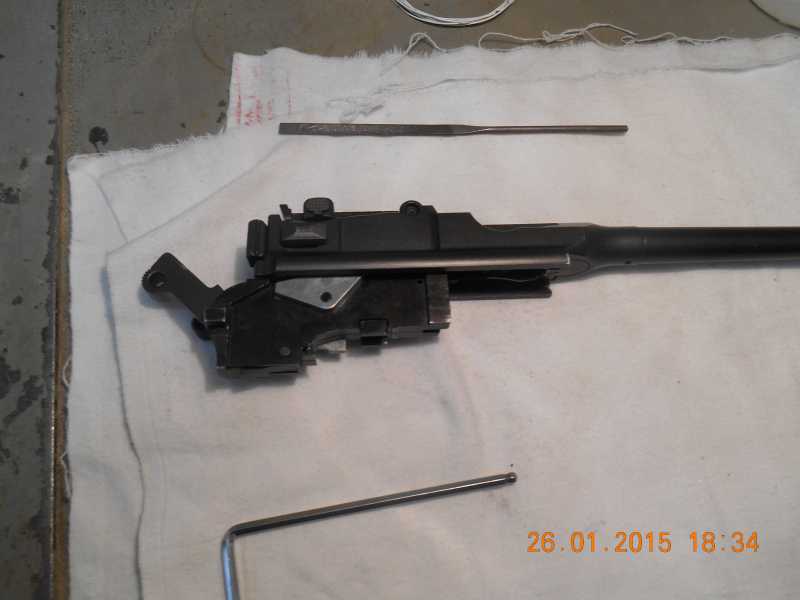

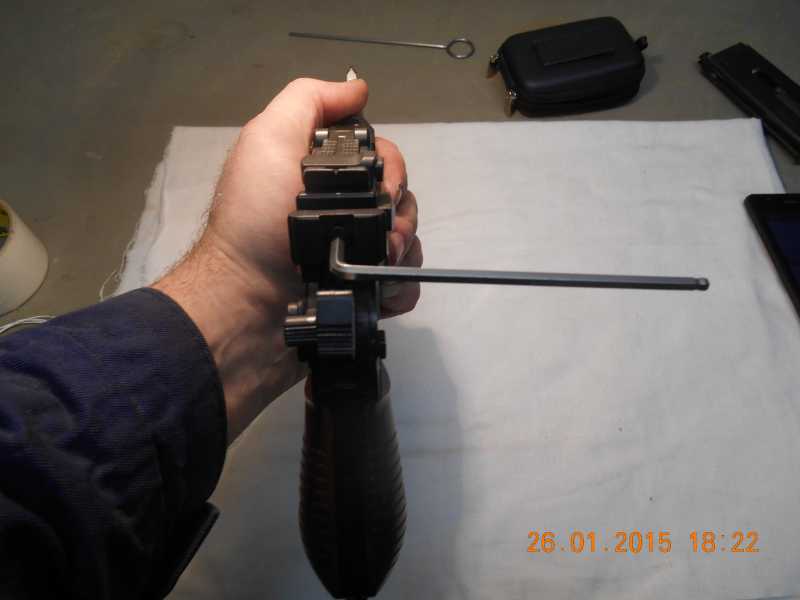

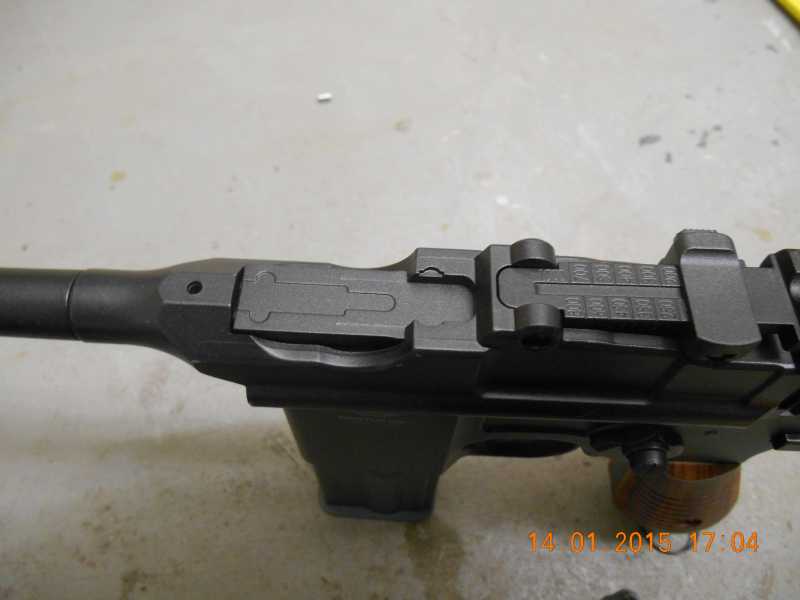

Сделал новые фото прошу к обсуждению.

Комментарии к фото позже.

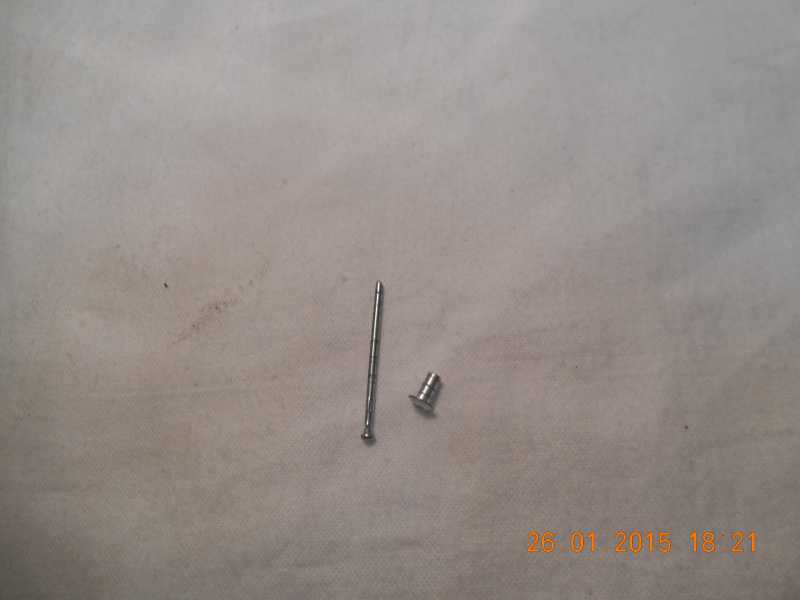

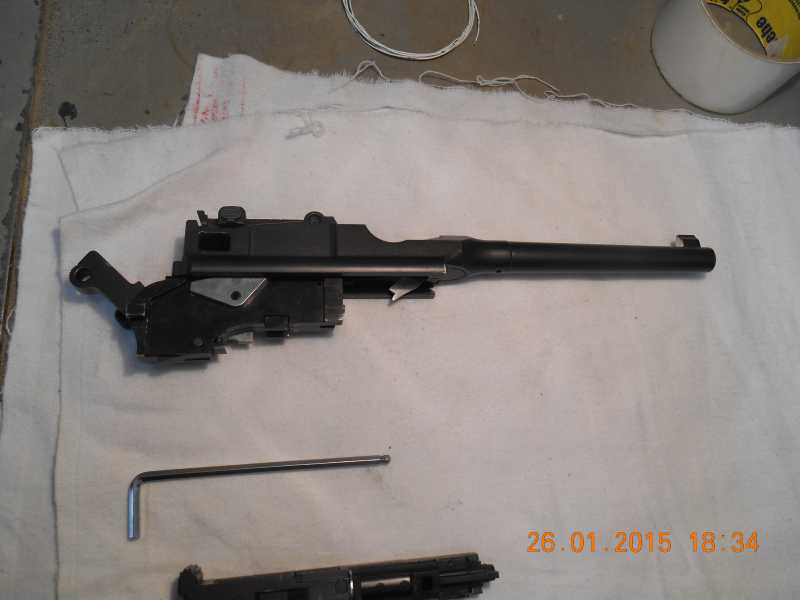

24)Технологический процесс коленочного изготовления затворной задержки

25)Технологический процесс коленочного изготовления затворной задержки

26)Технологический процесс коленочного изготовления затворной задержки  27)Технологический процесс коленочного изготовления затворной задержки



28)Технологический процесс коленочного изготовления затворной задержки

29)Технологический процесс коленочного изготовления затворной задержки  30)Технологический процесс коленочного изготовления затворной задержки  31)Технологический процесс коленочного изготовления затворной задержки  32)Технологический процесс коленочного изготовления затворной задержки  33)Технологический процесс коленочного изготовления затворной задержки  34)Технологический процесс коленочного изготовления затворной задержки  35)Технологический процесс коленочного изготовления затворной задержки  36)Технологический процесс коленочного изготовления затворной задержки  37)Технологический процесс коленочного изготовления затворной задержки  38)Технологический процесс коленочного изготовления затворной задержки  39)Технологический процесс коленочного изготовления затворной задержки  40)Технологический процесс коленочного изготовления затворной задержки  41)Технологический процесс коленочного изготовления затворной задержки  42)Технологический процесс коленочного изготовления затворной задержки  43)Технологический процесс коленочного изготовления затворной задержки  44)Технологический процесс коленочного изготовления затворной задержки  45)Технологический процесс коленочного изготовления затворной задержки  46)Технологический процесс коленочного изготовления затворной задержки  47)Технологический процесс коленочного изготовления затворной задержки  48)Технологический процесс коленочного изготовления затворной задержки  49)Технологический процесс коленочного изготовления затворной задержки  50)Технологический процесс коленочного изготовления затворной задержки  51)Технологический процесс коленочного изготовления затворной задержки  52)Технологический процесс коленочного изготовления затворной задержки  53)Технологический процесс коленочного изготовления затворной задержки  54)Технологический процесс коленочного изготовления затворной задержки
