Замена демпфера у Beretta 84FS от Umarex

Опубликовано:
Преамбула. Beretta 84FS - это один из моих наилюбимейших пистолетов, поэтому, возможно, статья будет не объективной. Стрелял этот пистолет, либо этА пистолетА (Беретта - это же онА), просто великолепно! Умарекс постарался, да и в Беретте не подкачали. Аутентичность - выше всех похвал!

Замена демпфера у Beretta 84FS от Umarex

Преамбула.

Beretta 84FS - это один из моих наилюбимейших пистолетов, поэтому, возможно, статья будет не объективной.

Стрелял этот пистолет, либо этА пистолетА (Беретта - это же онА), просто великолепно! Умарекс постарался, да и в Беретте не подкачали. Аутентичность - выше всех похвал!

Приобрел его еще из первой партии, по дешёвке, когда никто еще не понимал, что это за пистолет.

Однако, после примерно 1500-2000 выстрелов возникли проблемы. Обнаружились проблемы на даче, после интенсивных пострелушек.

Я как положено по ЗАКОНУ(!), уехал на велосипеде дальше чем на "200 метров от ближайшего населенного пункта (r)" и.... Развесил банки по всем деревьям и кустам, стрелял стоя, лежа, в движении, на бегу, навскидку, от пояса, с оборота, по-македонски, короче... отрывался по полной (мне практическая стрельба по душе). Со мной было еще два пистолета кроме 84FS и им тоже хватило работы. Отстрелял 25 баллонов на три пистолета, четыре с половиной часа. Устал как сволочь.

Пришёл домой, надо почистить-смазать. Разбираю 84-ю и вдруг... из нее выпадают какие-то огрызки пластмассы...

Далее будет Амбула с картинками.

Владельцы 84-ой, кто делал не полную разборку, наверняка заметили, что на штоке возвратной пружины болтается какой-то пластиковый квадратик (лично я, заметил).

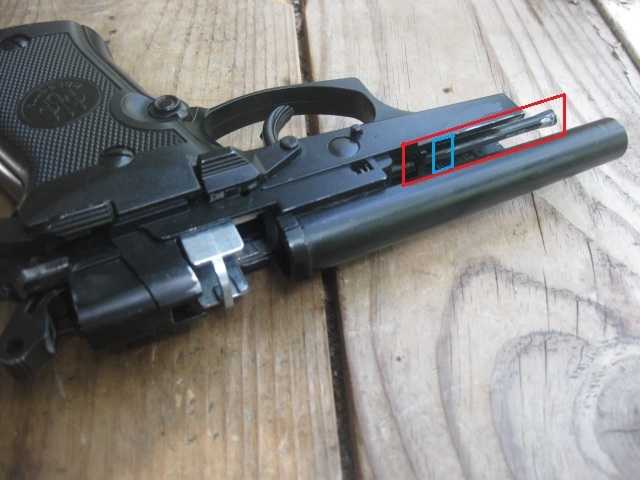

1)Замена демпфера у Beretta 84FS от Umarex.

1. Красным - шток возвратной пружины.

2. Синим - место, где должен быть пластиковый "квадратик" (демпфер).

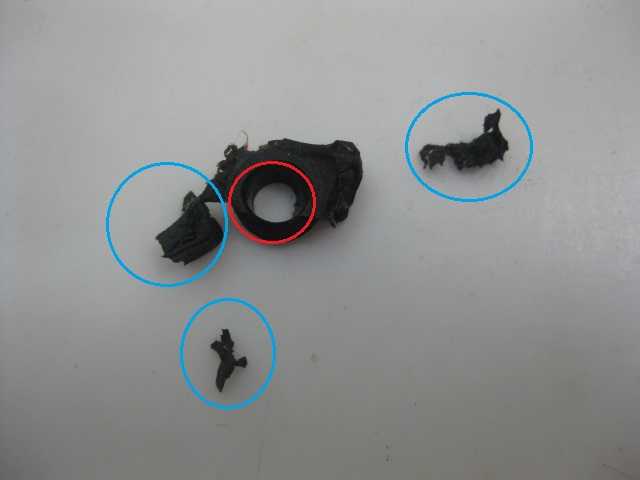

Вот, что у меня осталось от этого "квадратика".

2)Замена демпфера у Beretta 84FS от Umarex.

1. Красным - отверстие в которое входил шток.

2. Синим - ошмётки (а еще, довольно большой кусок выпал при не полной разборке).



Жёсткость пластмассы я определил точно (пощупал пальцами) и понял, что фторопласт вполне подойдет.

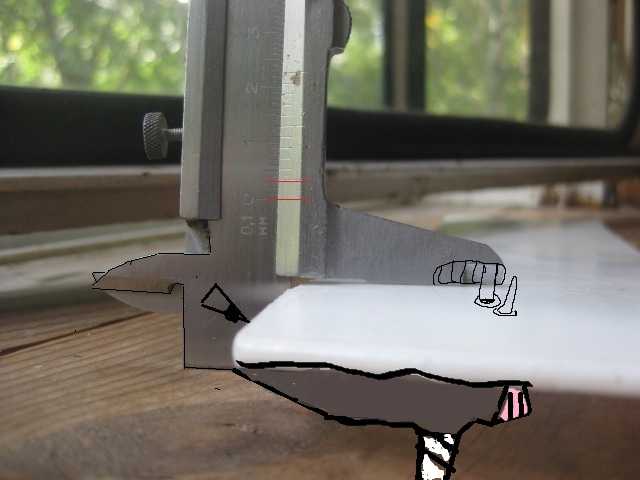

3)Замена демпфера у Beretta 84FS от Umarex.

1. Слева - штангенциркуль, показывает, что толщина листа 3мм, как раз подходит.

2. Справа - сам лист фторопласта. Говорят, что у фторопласта коэффициент трения ниже чем у льда, ну а я скажу, что по жесткости он прочнее "ошмётков".

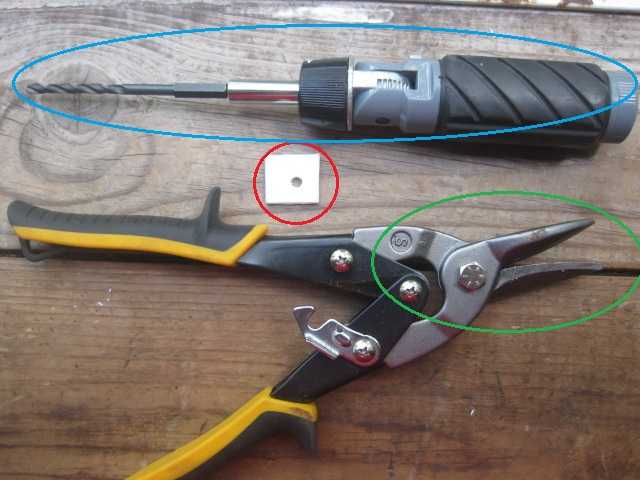

Ниже показаны все требующиеся для ТО инструменты.

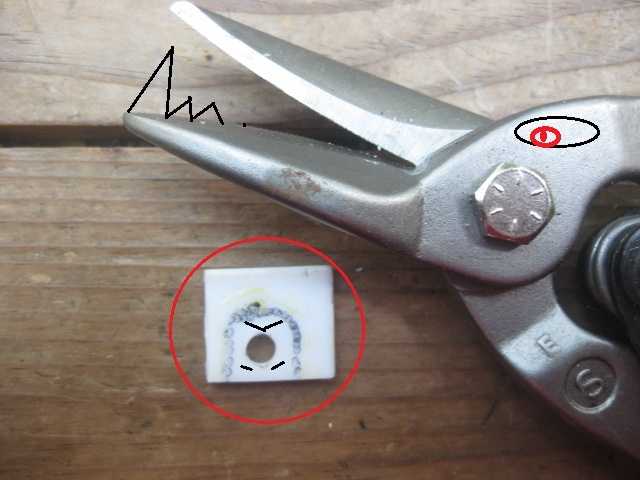

4)Замена демпфера у Beretta 84FS от Umarex.

1. Синим - обычная отвертка-трещётка со вставленным в нее сверлом 5мм (можно использовать и 4,5мм, и даже 4мм, просто, придется НАТЯГИВАТЬ заготовку на шток возвратной пружины сильнее, это не страшно и бесплатно).

2. Зеленым - ножницы по металлу. На самом деле можно использовать и обычные ножницы, так как фторопласт легко режется, но 3мм - это 3мм. Я предпочел быстрый вариант.

3. Красным - уже просверленная и вырезанная заготовка. Мне удобнее было сначала просверлить, а потом вырезать "квадратик" (и Вам рекомендую поступать так же).



Далее примеряем заготовку на шток возвратной пружины.

5)Замена демпфера у Beretta 84FS от Umarex.



Еще далее, не долго думая, я намазал циатимом торец передней части рамы и....

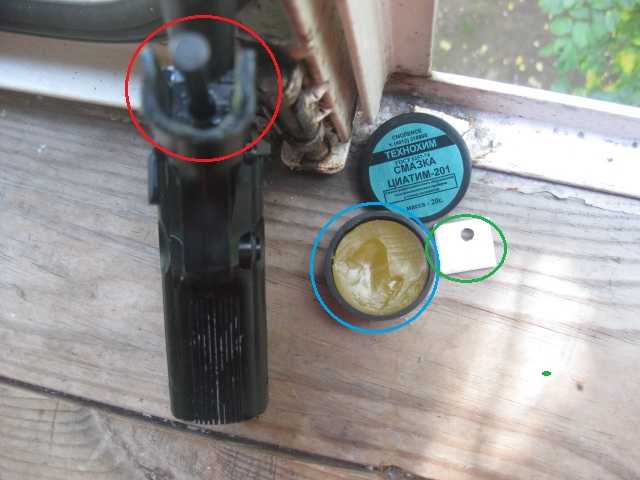

6)Замена демпфера у Beretta 84FS от Umarex.

1. Красным - вот, эта подкова (плохо получилась), которая смотрит рогами вверх... так вот её я намазал циатимом в качестве маркера (ну, что было под рукой, то и использовал) и приложил заготовку.

2. Синим - циатим.

3. Зеленым - заготовка из фторопласта.



...получился почти "ювелирный" отпечаток рамы пистолета, по которой нам и надо обрезать лишнее, ну как у великих скульпторов...

7)Замена демпфера у Beretta 84FS от Umarex.

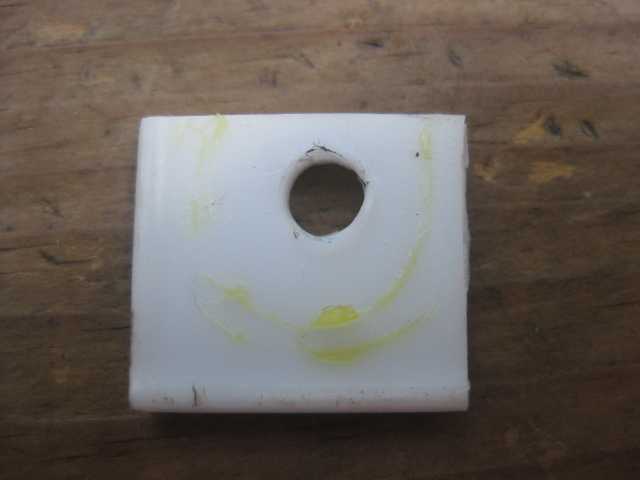

Для уверенности, я потыкал маркером...

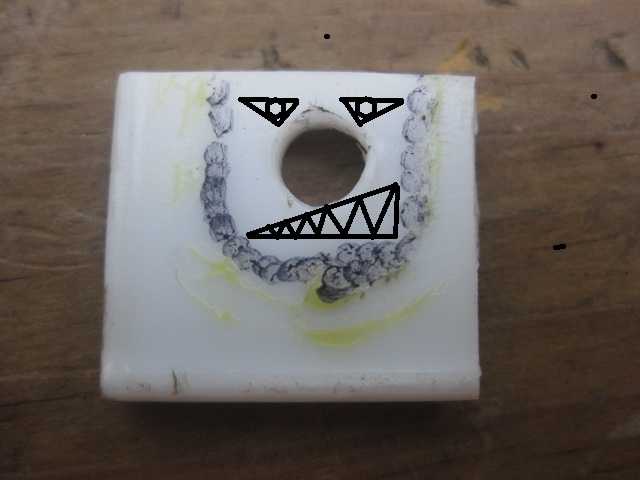

8)Замена демпфера у Beretta 84FS от Umarex.



Дальше дело техники - нужно вырезать квадратик.

9)Замена демпфера у Beretta 84FS от Umarex.

1. Красным - помеченная заготовка.



Вот, что получилось.

10)Замена демпфера у Beretta 84FS от Umarex.

1. Слева - новый демпфер.

2. Справа - старый демпфер.



Вид в перспективе.

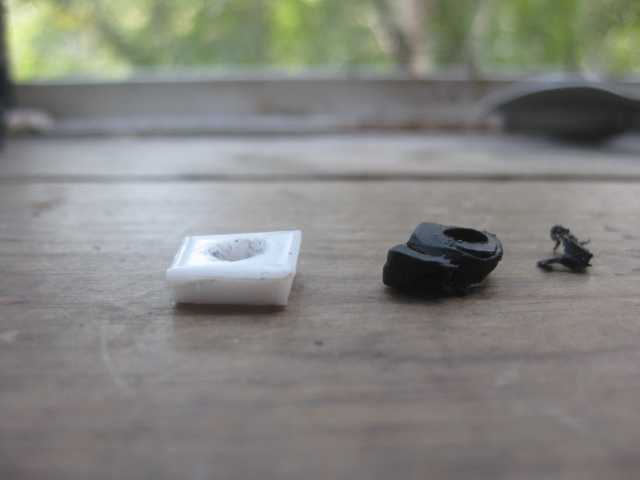

11)Замена демпфера у Beretta 84FS от Umarex.

1. Слева - те же.

2. Справа - те же.

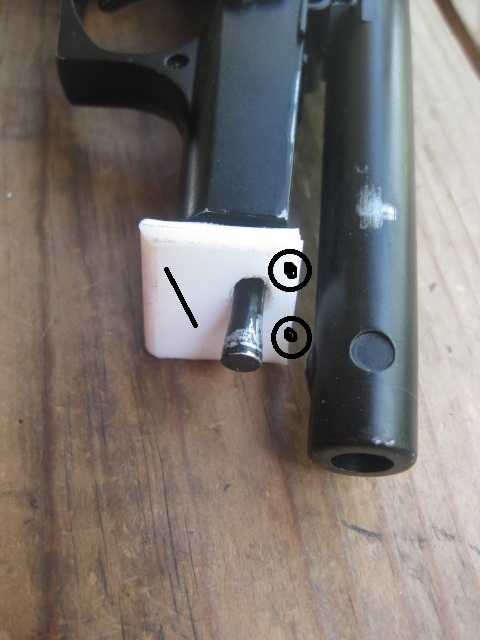

Примеряем... сидит отлично!

12)Замена демпфера у Beretta 84FS от Umarex.

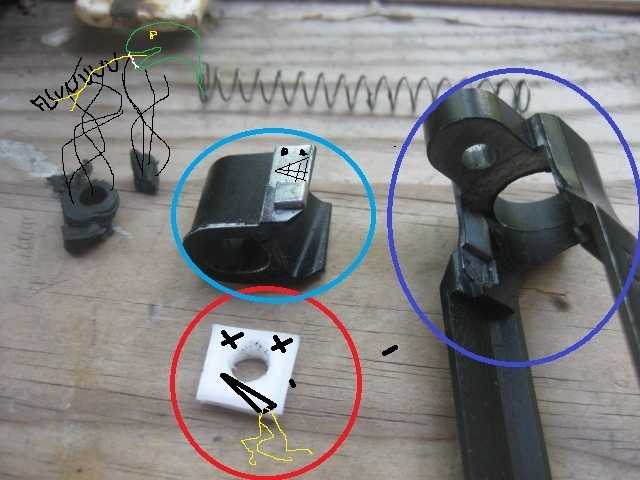

Что мы имеем в результате?

13)Замена демпфера у Beretta 84FS от Umarex.

1. Красным - новый демпфер из фторопласта, который даже лучше заводского по ТТХ.

2. Голубым - теперь вставка затвора будет бить при откате не в раму, а в демпфер.

3. Синим - больше вероятности, что эта часть затвора не отколется.



Собираем.

14)Замена демпфера у Beretta 84FS от Umarex.



Затворная задержка работает как положено. Если использовать более толстый демпфер, то могут возникнуть проблемы. На мой взгляд, толщина демпфера не должна превышать 4мм.

15)Замена демпфера у Beretta 84FS от Umarex.



Ну, сделал я ТО и пошёл ремонтировать держатель душа в ванной, а затем разбирать хлам в кладовке (выкинул НЕ много, жаба душила, кда же без неё?), фотоаппарат забыл на балконе.

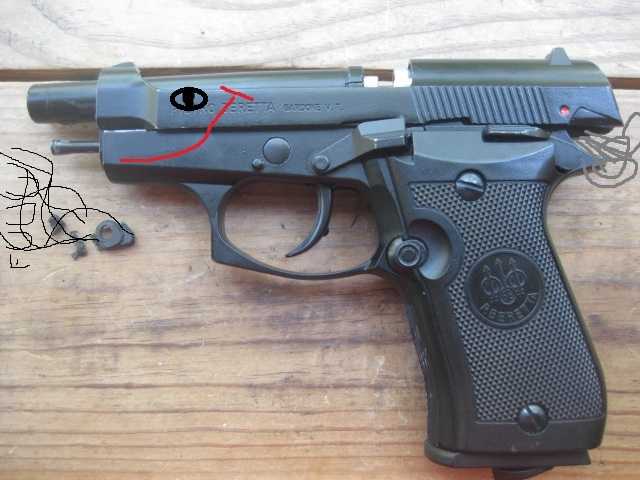

А когда сел писАть эту статью ВНЕЗАПНО обнаружил....

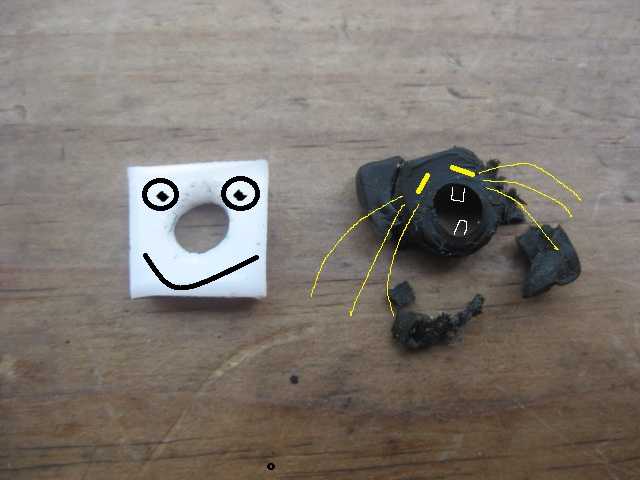

16)Замена демпфера у Beretta 84FS от Umarex.

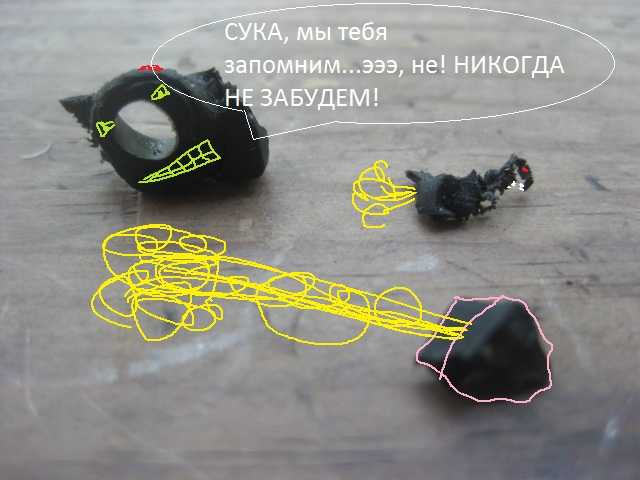

Дальше, еще хлеще! Мне эти демпферы, наверное, будут сегодня сниться.....

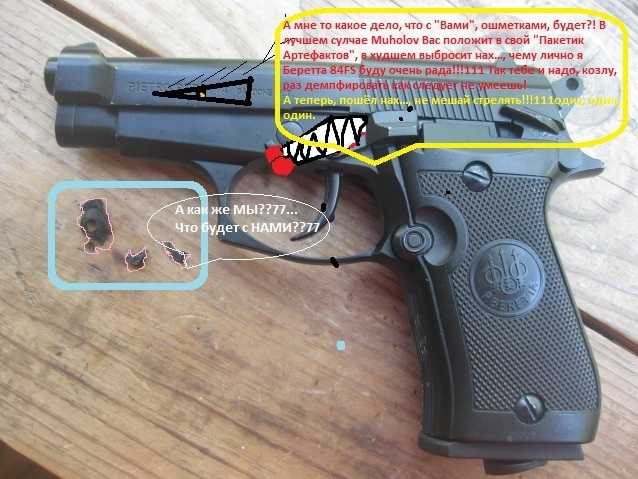

17)Замена демпфера у Beretta 84FS от Umarex.

84-я конечно Зараза, что про мой "Мешочек Артефактов" разболтала, но я ей прощу, лишь бы работала как надо, а ошмётки я конечно выбросил.

Спасибо за прочтение.
