Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм

Опубликовано:
(Продолжение статьи Обзор декабрьского приза.)

Апгрейд Пневматического пистолета ASG CZ SP-01 shadow 4,5 мм.



Это продолжение моей статьи   Обзор декабрьского приза. (Пневматический пистолет ASG CZ SP-01 shadow 4,5 мм)  и соответственно пистолет тот же.

1)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

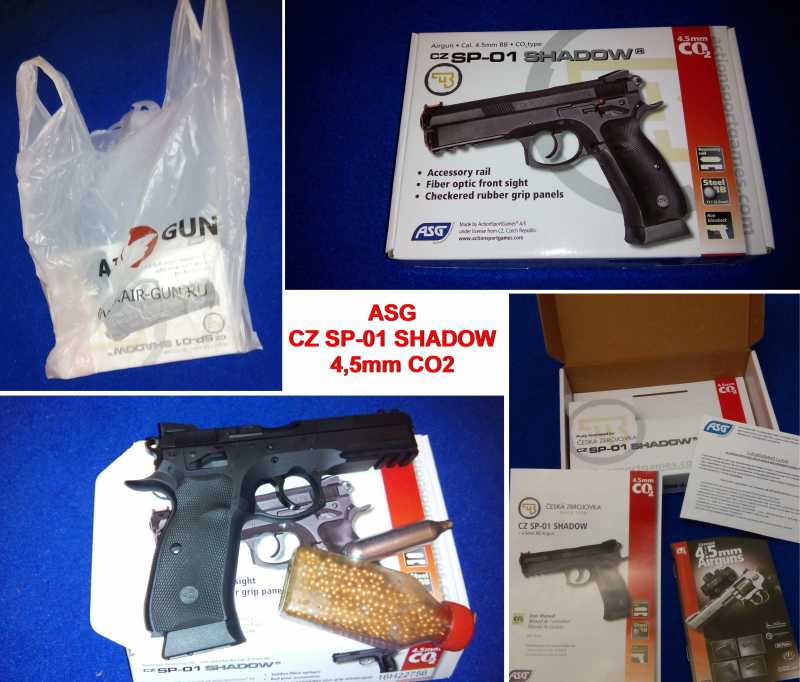

В той статье я описал этот пистолет, и он всё также продаётся здесь в магазине AIR-GUN  по вполне приемлемой цене.

За всё время владения этим пистолетом мне больше всего не нравилось его неподвижность =игрушечность=. Напомню в нём двигается курок, спусковой крючок, предохранитель, ну и магазин вытаскивается. Всё время хотелось, чтоб затвор двигался, взводил курок, хотя-бы при передёргивании. Про блоубек пока разговора нет, но с большой доделкой, мне так кажется, он возможен. Разбирал его несколько раз смотрел конструкцию и понял, что его можно доделать – единственное, что мешает движению затвора в этом пистолете вот этот утяжелитель.

2)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

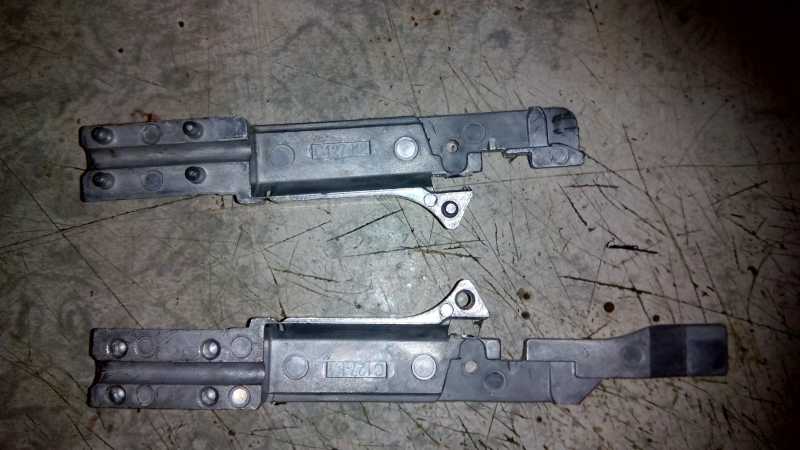

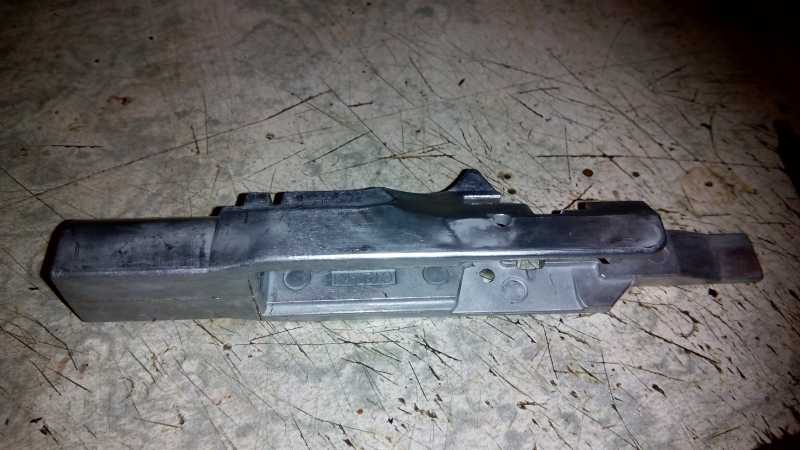

Стоит под стволиком, состоит из 2 половинок, передние части половинок полностью литые с пазом под винт.

3)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Несёт функцию укрепления рамки и утяжеления всего пистолета в целом.

Если отпилить переднюю часть, то пистолет станет чуть легче (в конце будут снимки с весами), а задняя часть этой штуковины так и будет укреплять корпус.

4)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Ну и в один из вечеров совершил это обрезание.

Кто соберётся повторить обратите внимание на ряд моментов разборки пистолета, я их выделил на фотографиях.

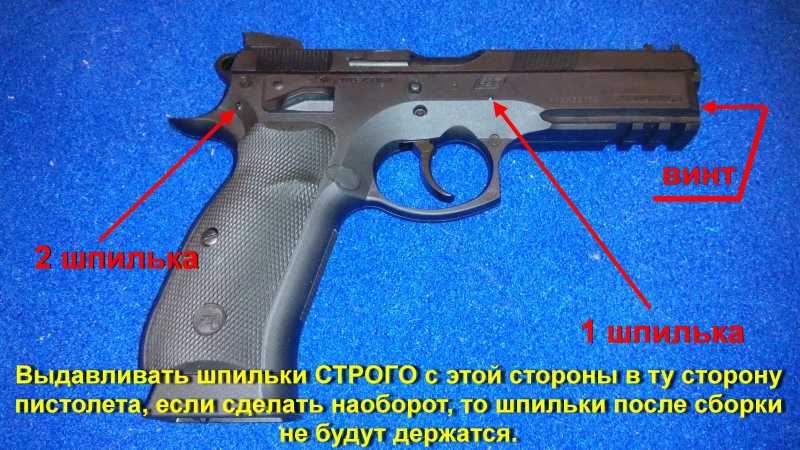

Пистолет разбирается так:

1. Вывинчивается передний винт шестигранником.

2. Выталкиваются 2 шпильки

5)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

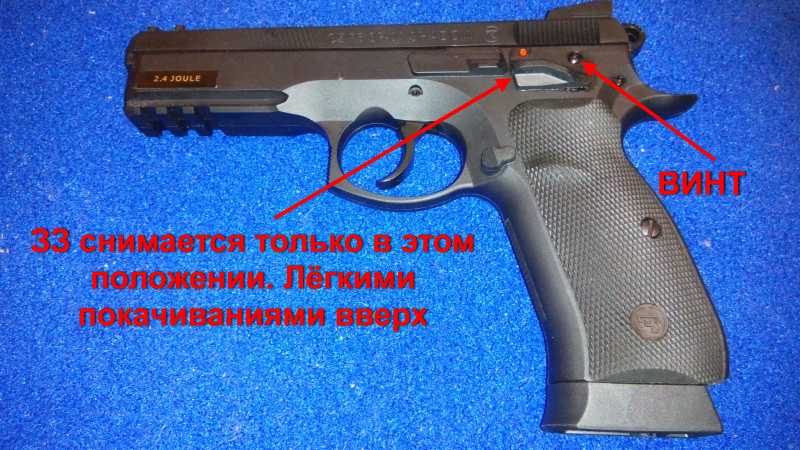

3. Вывинчивается винт из предохранителя звёздочкой.

4. Снимается предохранитель (снимается только в нижнем положении)

6)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Извиняюсь за опечатку на фото не ЗЗ а предохранитель.

5. Весь затвор подаётся чуть-чуть вперед, потом приподнимаете его за заднюю часть, и он снят.

6. Тянете аккуратно за весь механизм вверх, и он выходит весь целиком из рамки пистолета, без разлетания пружинок и штифтов.

7. Вынимаете утяжелитель.

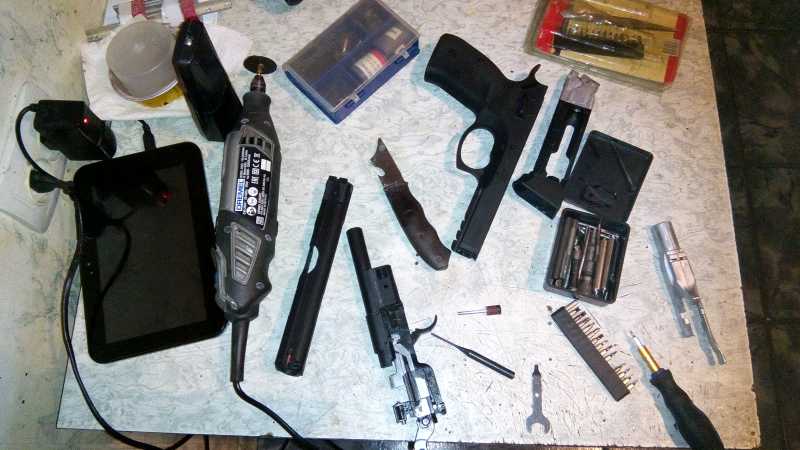

После разборки пистолет выглядит так.

7)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

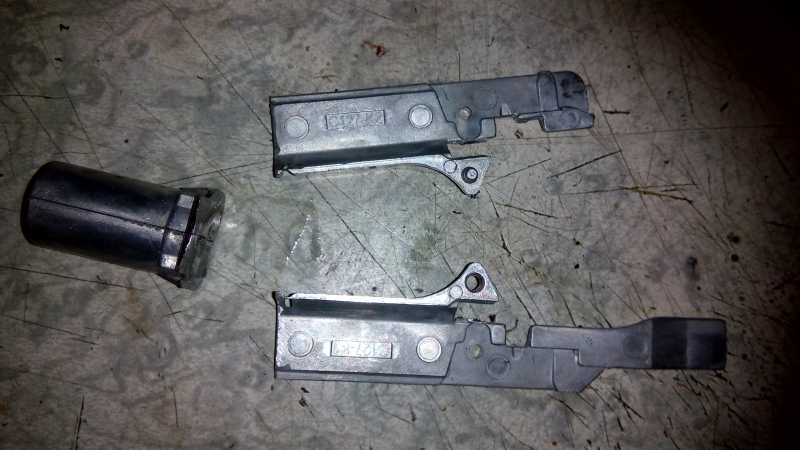

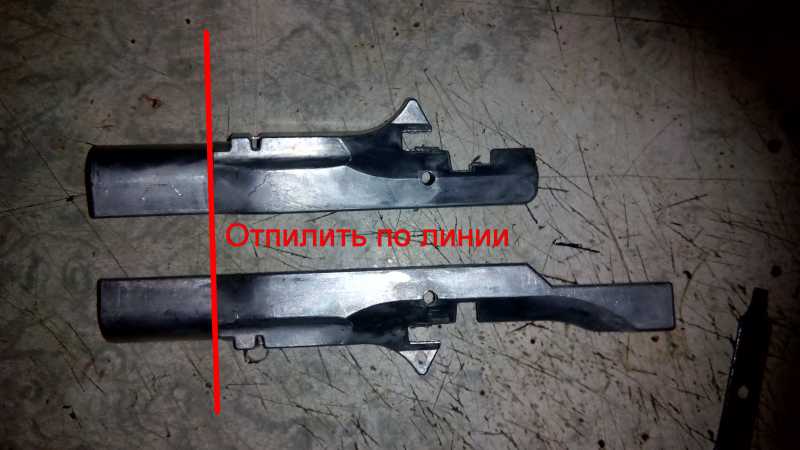

Как уже писал выше – смело сносите носик утяжелителя и получаете вот такую штуковину.

8)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Изнутри пистолет без этого утяжелителя будет выглядеть так. То есть у нас появилось место под пружину и для свободного перемещения затвора.

9)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

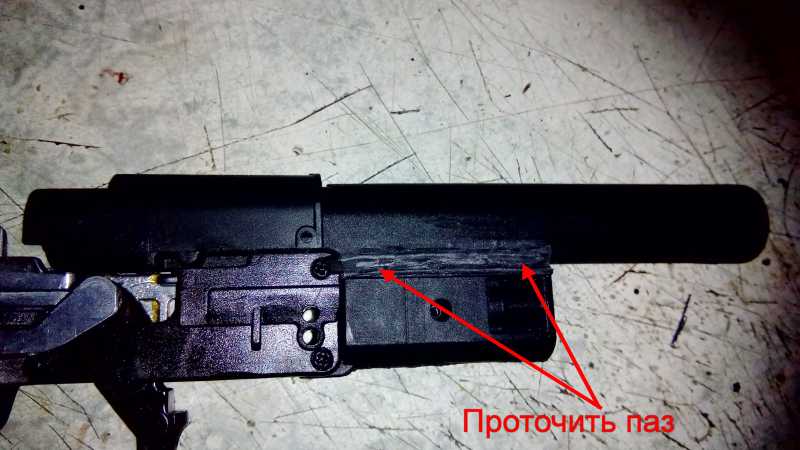

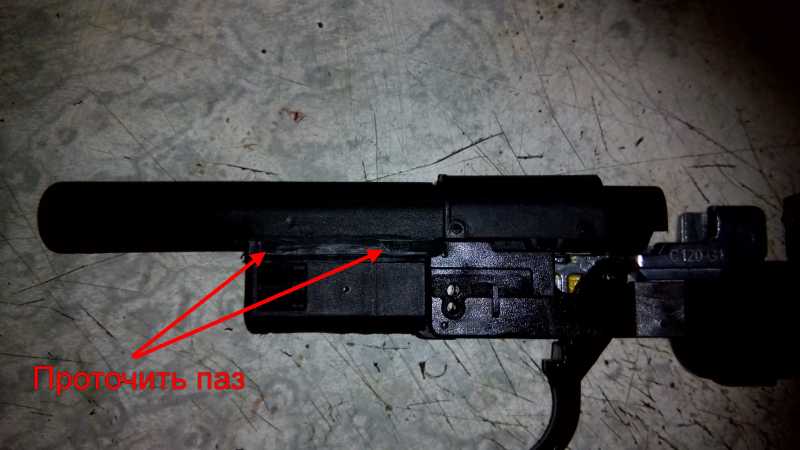

Дальше надо сделать пазы с обоих сторон вот этой части пистолета. Всю остальную механику, которая находится сзади-снизу фальшь стволика можно даже не фиксировать. Всё держится крепко и при точении паза ничего никуда не разлетится.

Паз под фальшь стволиком.

10)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

11)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Я точил Дремелем (так быстрее и почему-бы не воспользоваться если он имеется), но можно и обычным надфилем. Пластик легко обрабатывается (точится).

Ещё надо убрать заусенцы внутри затвора, у меня было 3 литьевых шва.

Дальше надо надеть затвор на пустую рамку и добиться лёгкого его скольжения.

Потом вставить стволик с УСМ и опять тоже самое – добиться лёгкого скольжения затвора.

Самым последним ставите обрезок утяжелителя и опять тоже самое…

В этом деле помогают надфиль и мелкая шкурка.

Ничего сложного, главное внимательность.

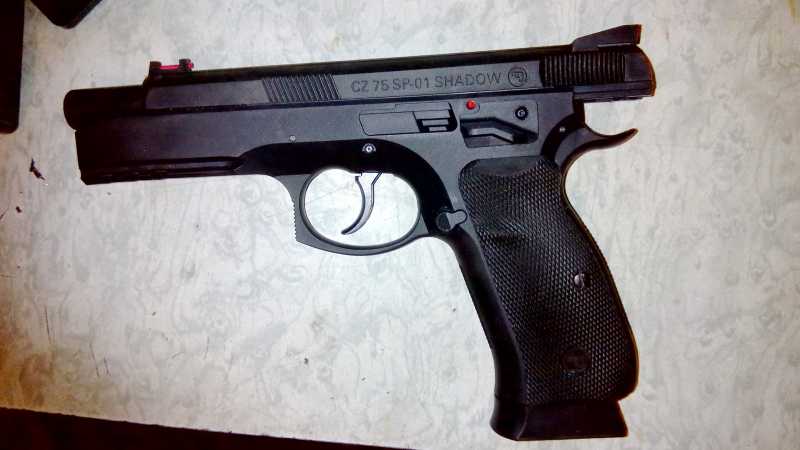

Дальше можно всё собрать и предварительно порадоваться – затвор стал ходить почти как у боевого.

12)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

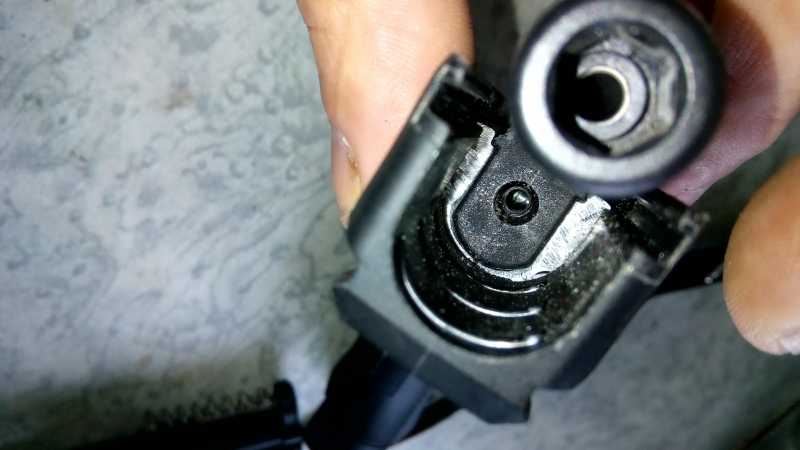

А вот это самое почти. Дальше отодвинуть затвор без глобальной переделки передней части фальшь стволика с УСМ нельзя. Надо будет передвигать гайку крепления переднего винта и как-то её крепить, скорее всего удлинять (подбирать новый) передний винт. Может быть у меня зачешется потом когда-нибудь, тогда и дополню статью или кто-то меня опередит и тогда я воспользуюсь чужим опытом.

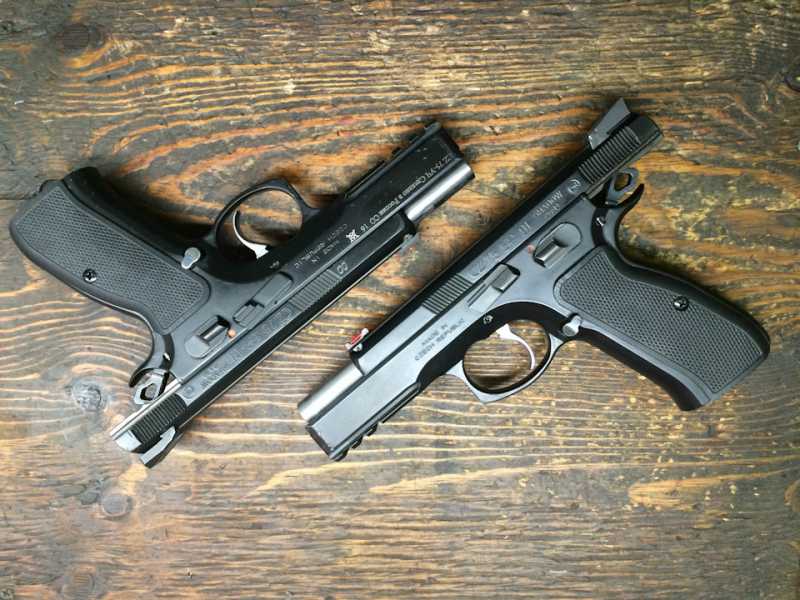

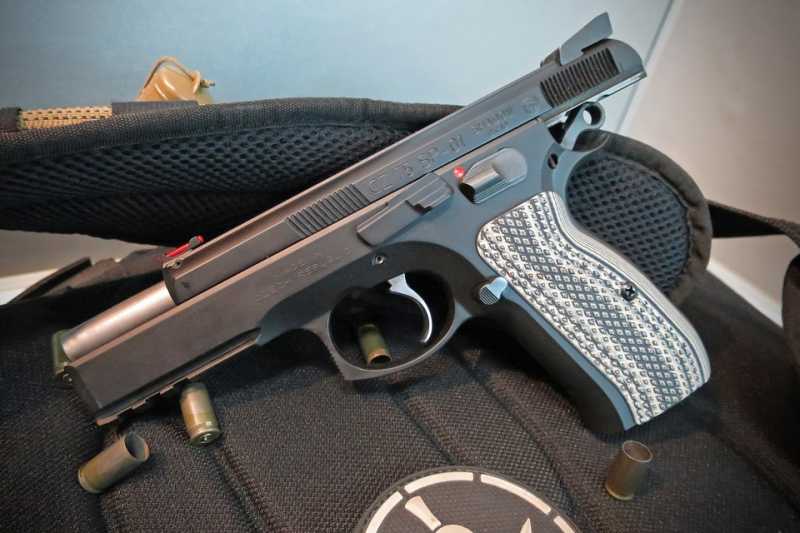

А вот так выглядит на боевом пистолете.

13)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

14)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

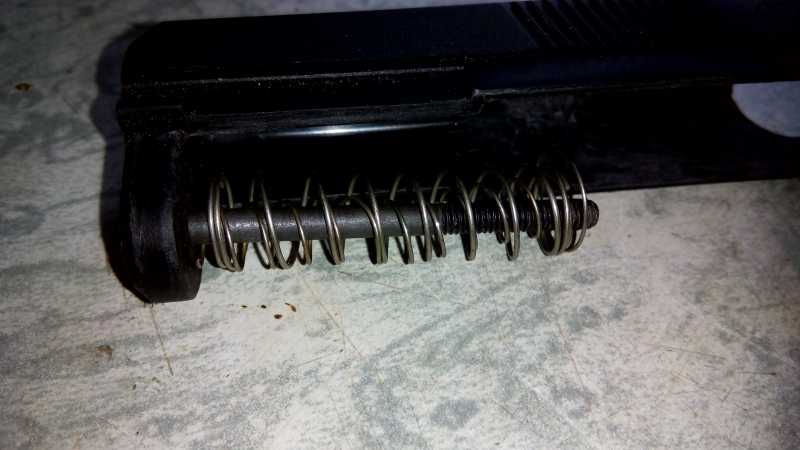

Но чтобы затвор возвращался надо подобрать пружинку. Пружинку надо поставить вокруг переднего винта.

У меня не нашлось достаточно жёсткой пружинки, и я поставил 2 штуки – одна в другой.

15)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Чтобы затвор взводил курок нужна ещё одна небольшая доделка.

Разработчики уже почти всё сами сделали, но почему-то не доделали.

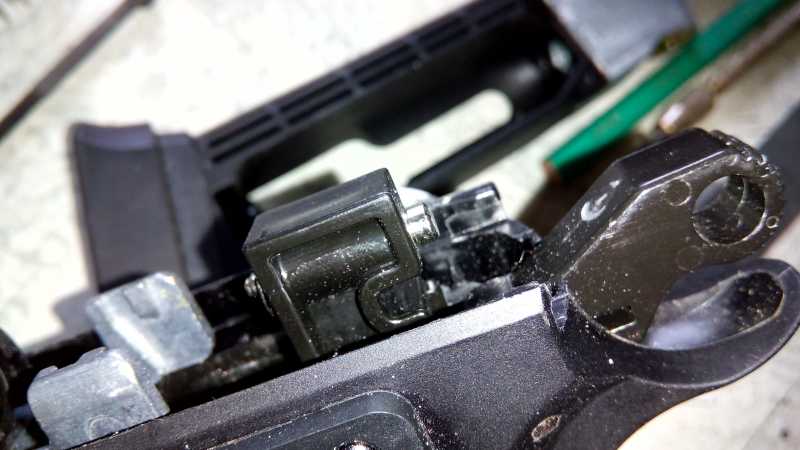

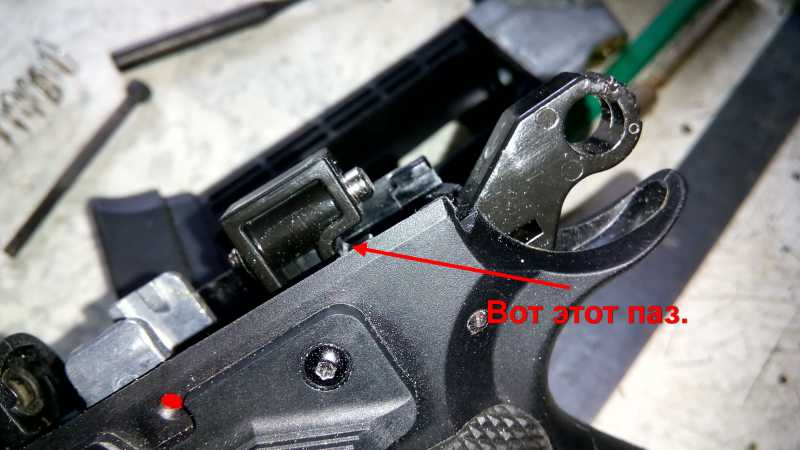

В ударнике пистолета уже заводским способом сделан паз, осталось поставить штифт в сам затвор и тогда он будет взводить курок при передёргивании.

16)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Чуть крупнее.

17)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

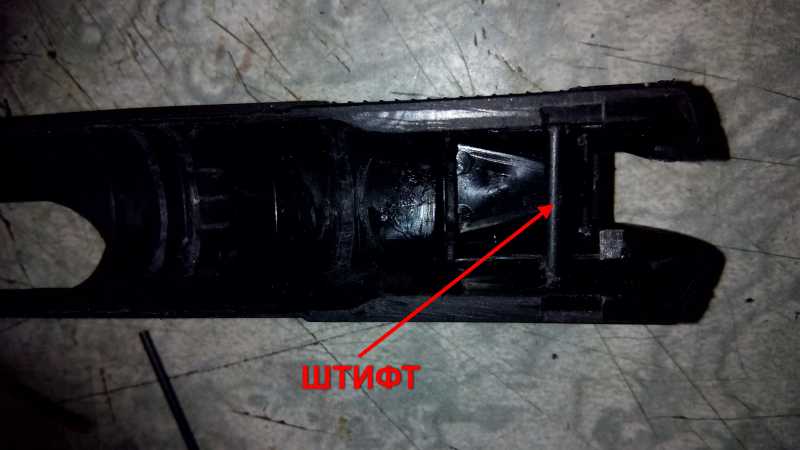

А штифт надо поставить сюда.

18)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

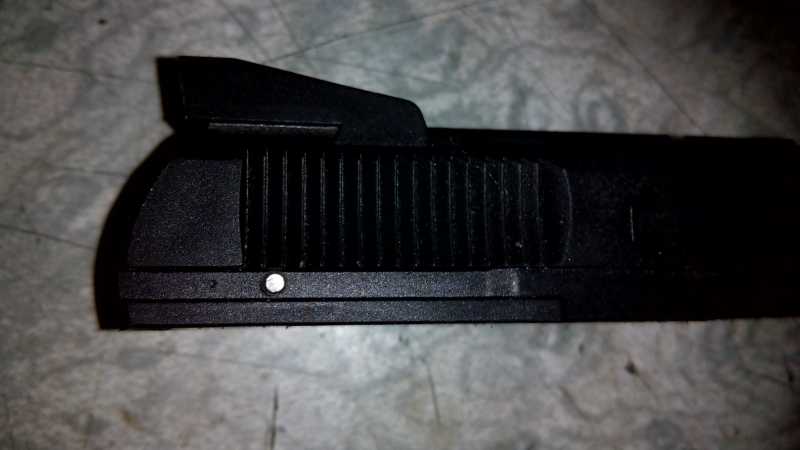

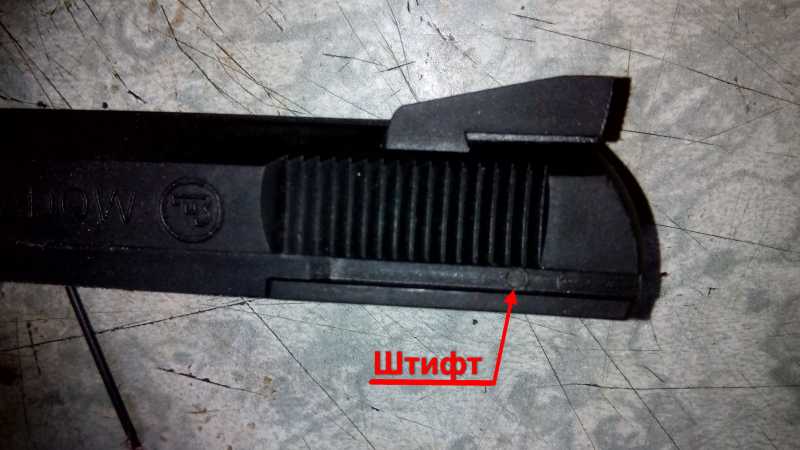

Чтобы его поставить надо рассверлить 2 отверстия в затворе.

Вид справа.

19)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

Вид слева.

20)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)



А вот тут на видео работа затвора пистолета в собранном виде. Включите звук.

Всё работает.

=Затворная задержка= которая получилась случайно это так скажем приятный бонус. На рамке пистолета ЗЗ отлита вместе с корпусом. А здесь получилось вот что – когда прикладываем силу чуть большую чем надо для оттягивания затвора штифт наезжает на ребристую часть курка и его слегка клинит. Усилие чтоб столкнуть затвор назад нужно совсем минимальное.

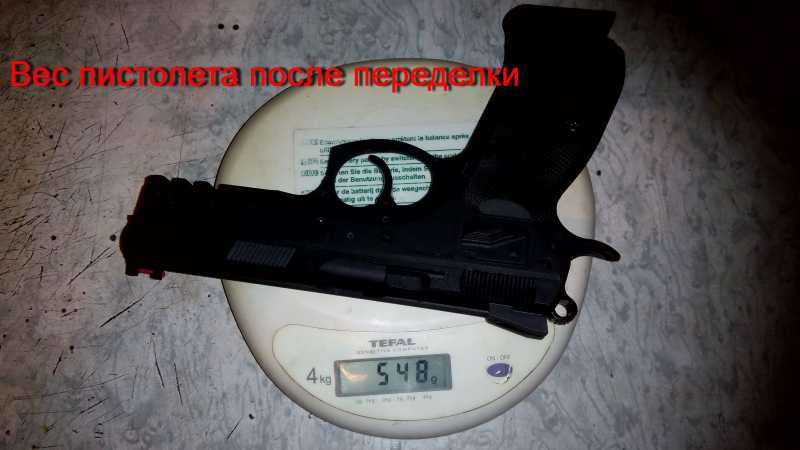

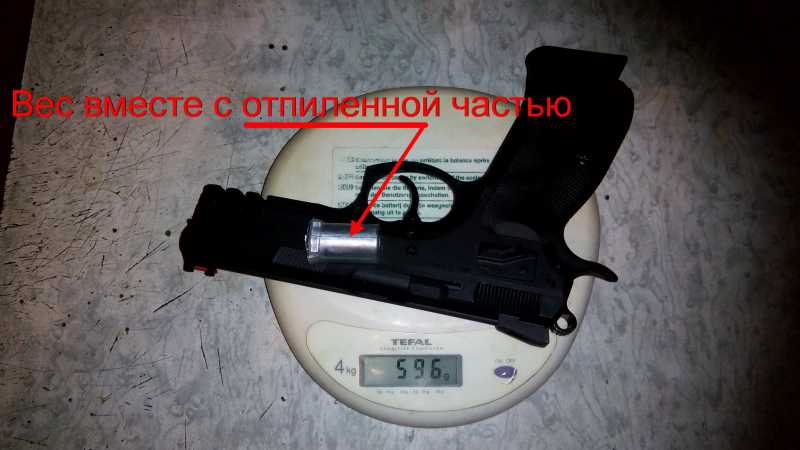

Обещанный вес пистолета до пиления и после переделки.

21)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

22)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

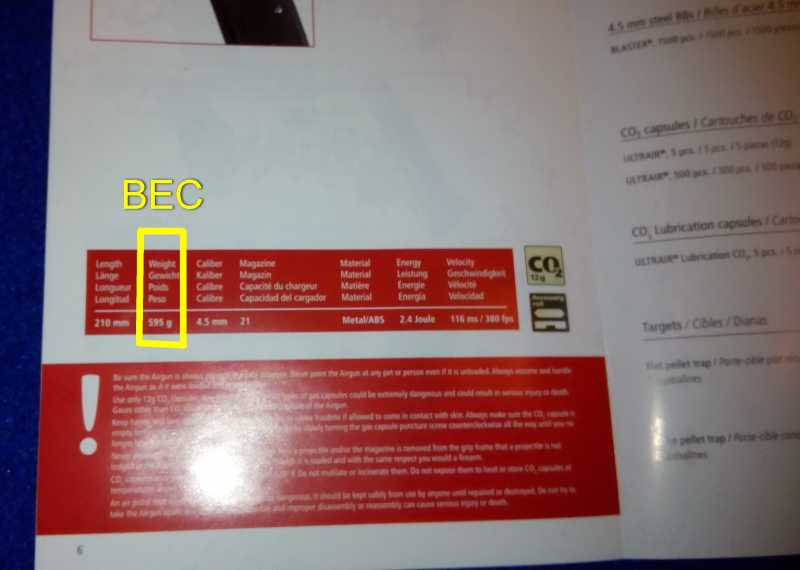

В паспорте указан вес 595 грамм,

23)Апгрейд пневматического пистолета ASG CZ SP-01 shadow 4,5 мм (Продолжение статьи Обзор декабрьского приза.)

так-что всё сходится.

Как уже писал где-то выше вся переделка-доделка пистолета заняла один вечер, всё достаточно просто, я дольше писал всё это и редактировал фотографии.

Удачи всем.
