Атаман м 2. Продолжение.

Опубликовано:
Ремонт: замена ствола и клапана.

Ремонт пистолета Атаман М-2

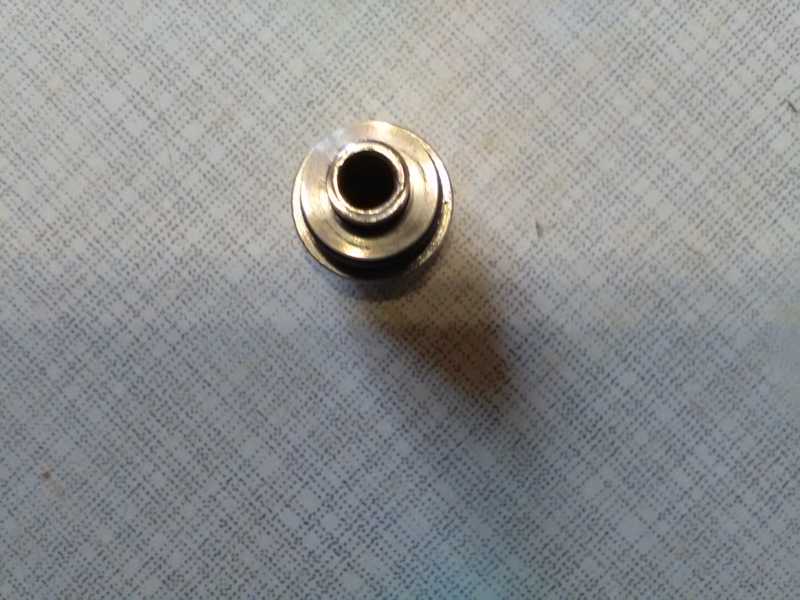

Всем доброго здравия! Если честно, вообще больше писать не хотел. Почему-то некоторые мнят себя профессорами в оружии. Ежели что-то пишу, о том что имею, владею, стреляю, ваше право, верить или нет. Читая Ганзу поражаюсь тому что пишут, особенно о последней модели Тульских мастеров, откуда у этих профессоров Околовсяческих наук появляются безумные идеи. Я не хочу обидеть всех пользователей Ганзы, многие из них истинные мастера, пишут по делу. Летом принесли раздолбанный Атаман, слёзно просили отремонтировать, пришлось заменить ствол, клапан. Вчера попросили ещё один Атаман отремонтировать, принесли и почти тоже самое, только ствол не успели раздолбать, деталь на табуретки это и есть раздолбанный клапан, пришлось вытаскивать вместе с седлом. Заодно сделал неполную разборку чтобы вам показать, на мой взгляд нечего там интересного нет, все просто, надёжно. И так вот этот клапан.


1)Атаман м 2. Продолжение.

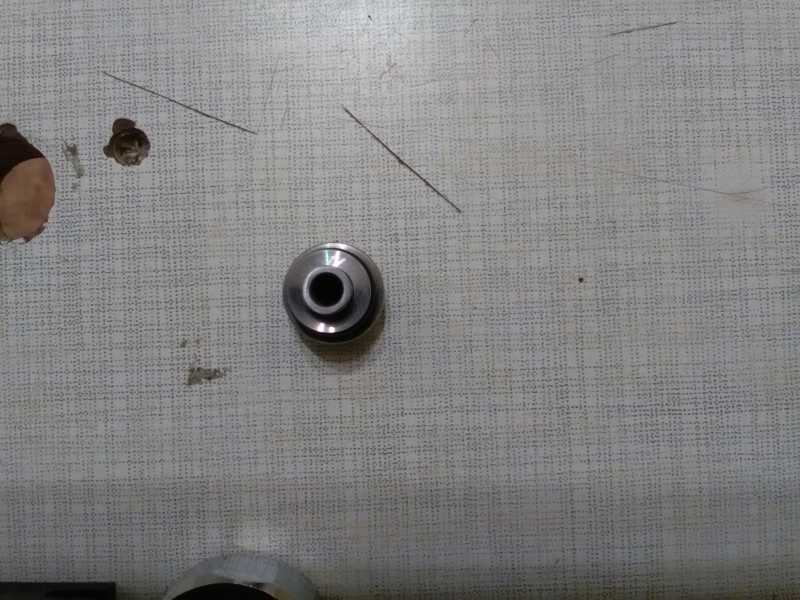

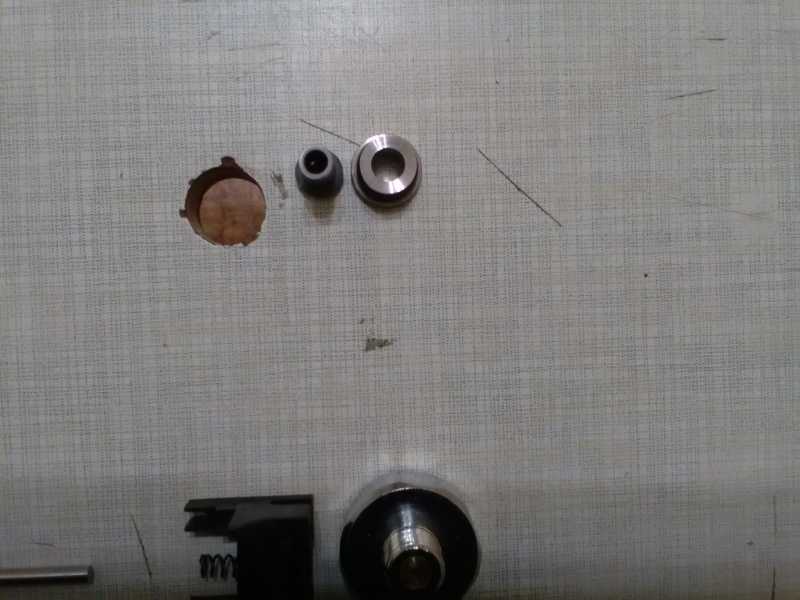

Пришлось немного торцануть, шлифонуть. Вот что получилось.


2)Атаман м 2. Продолжение.


3)Атаман м 2. Продолжение.

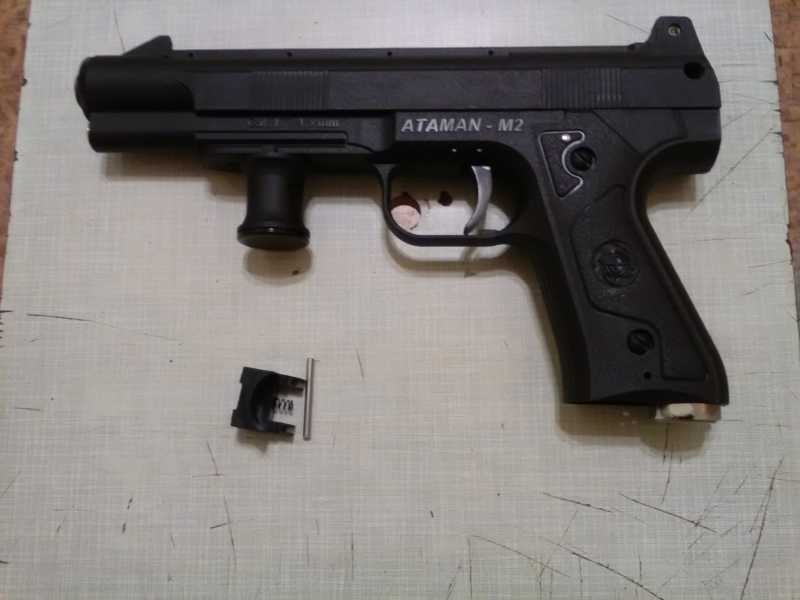

Разбирается легко, выбиваем нижний штифт на рукоятки, вытаскиваем защёлку.


4)Атаман м 2. Продолжение.

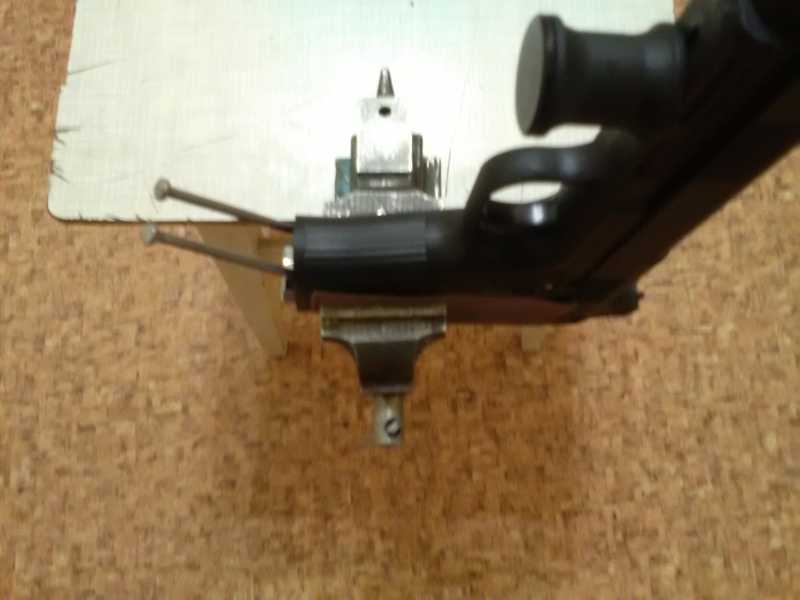

Затем отвинчиваем манометр, для этого нужна приспособа чтобы не повернуть трубку манометра. Не стал заморачиваться, и взял два гвоздя диаметром четыре миллиметра. Вставил, зажал рукоятку в тиски, открутил манометр.


5)Атаман м 2. Продолжение.

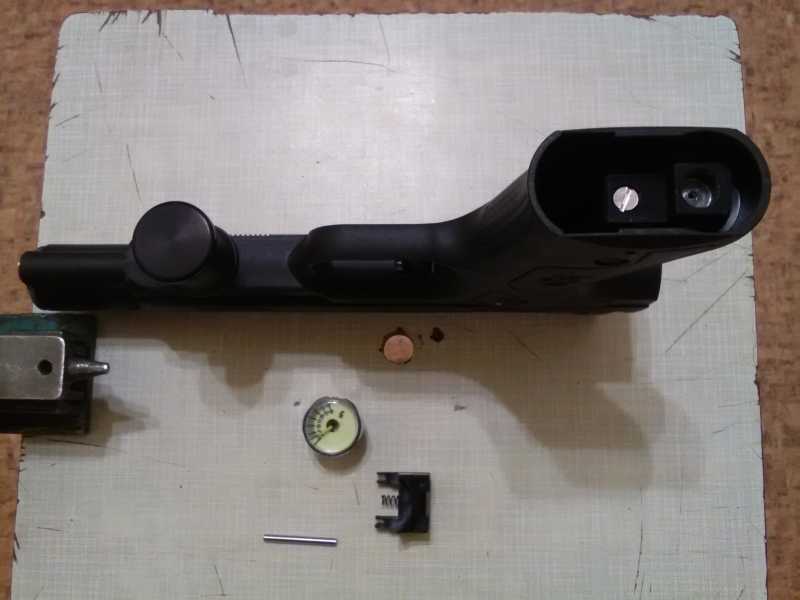

6)Атаман м 2. Продолжение.

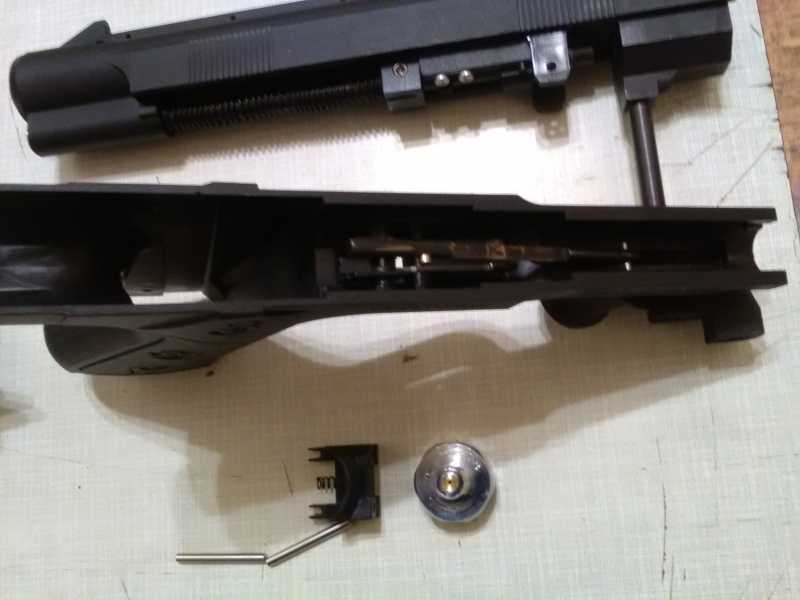

Выбил верхний штифт, отсоединил верх от низа.


7)Атаман м 2. Продолжение.

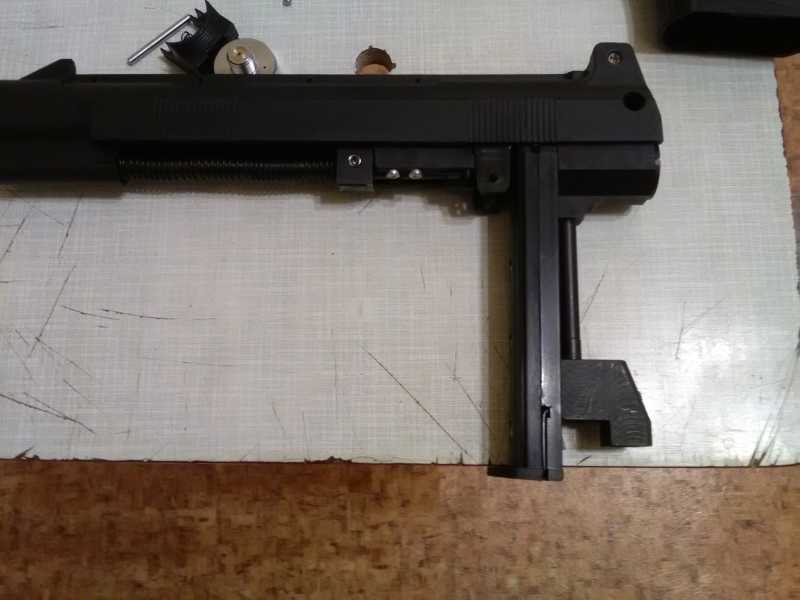

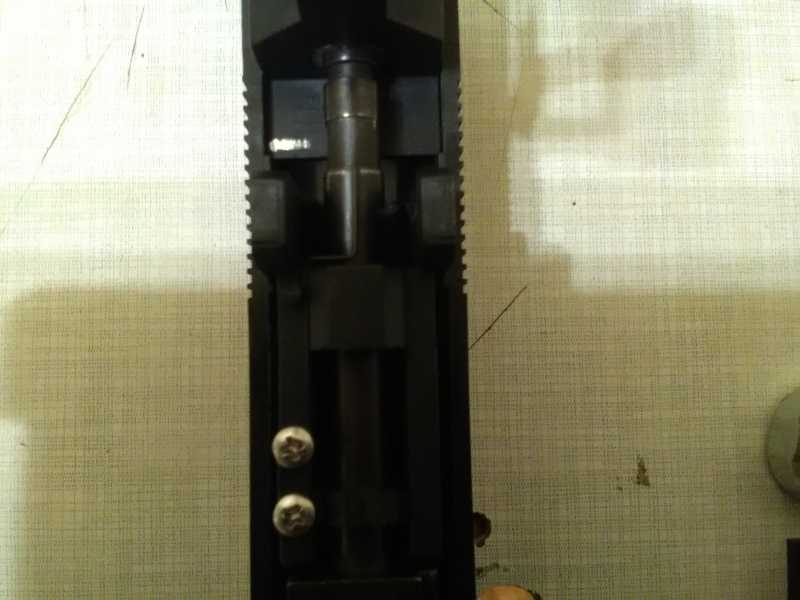

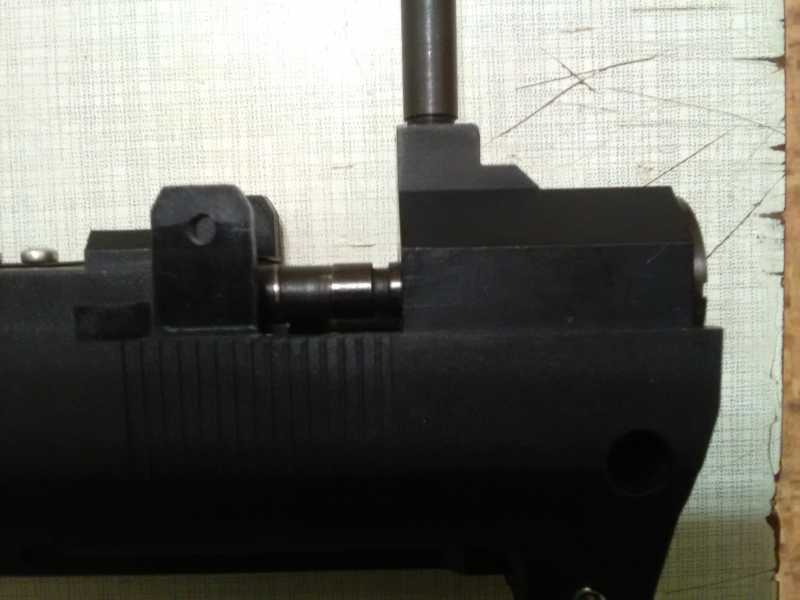

Завинтил клапан на место и проверил сооность ствол-клапан катриджом.


8)Атаман м 2. Продолжение.


9)Атаман м 2. Продолжение.

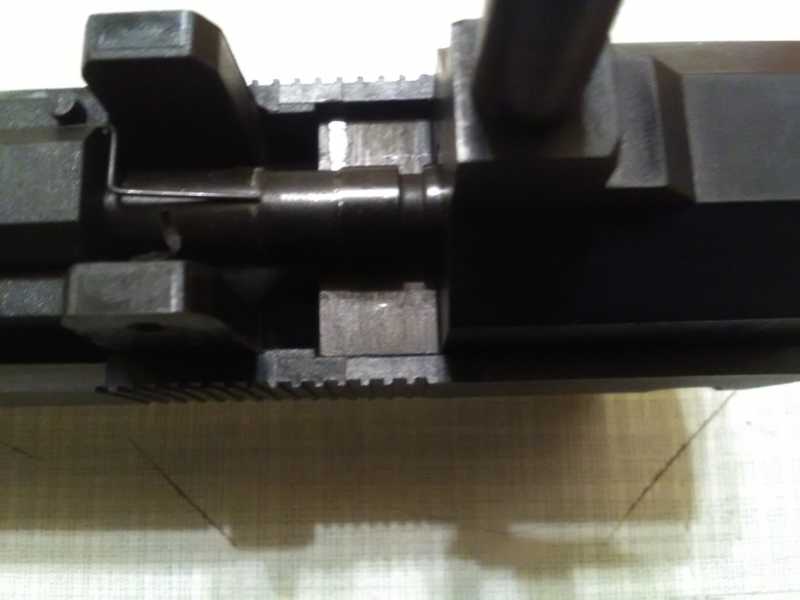

10)Атаман м 2. Продолжение.


11)Атаман м 2. Продолжение.


Собирается в обратном порядке, главное на рукоятке взвода не потерять два шарика.


12)Атаман м 2. Продолжение.

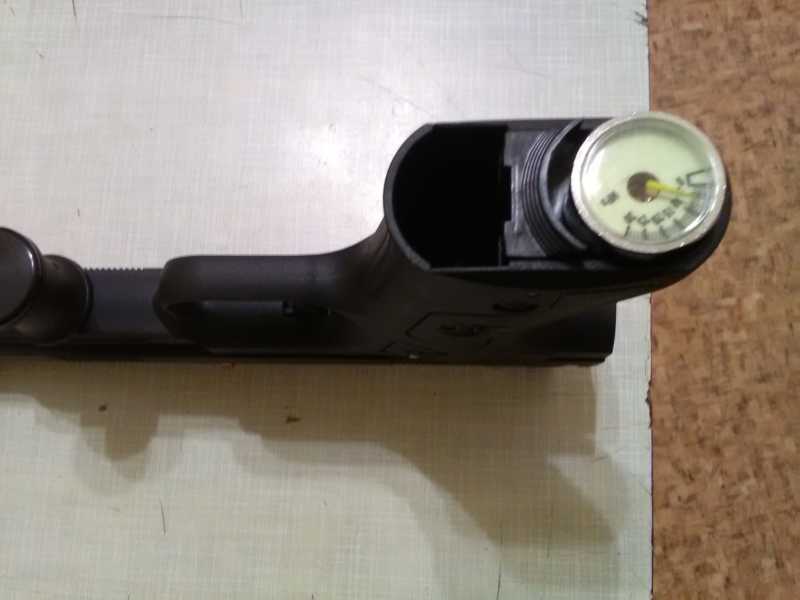

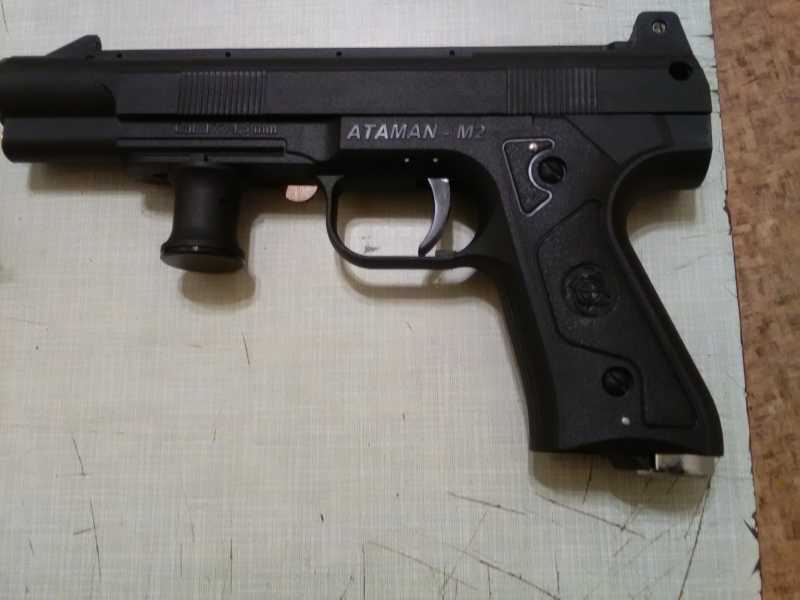

Завинчиваем манометр, ставим защёлку, пистолет готов.

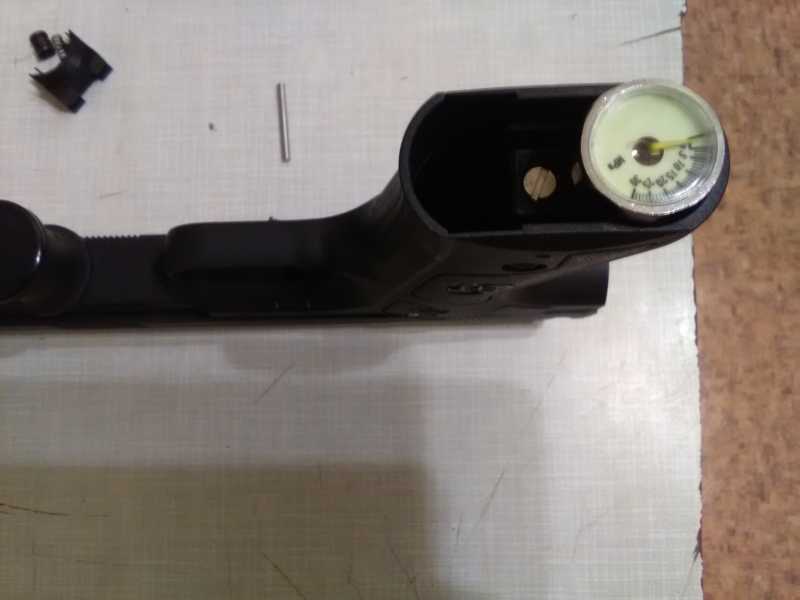

13)Атаман м 2. Продолжение.


14)Атаман м 2. Продолжение.


15)Атаман м 2. Продолжение.

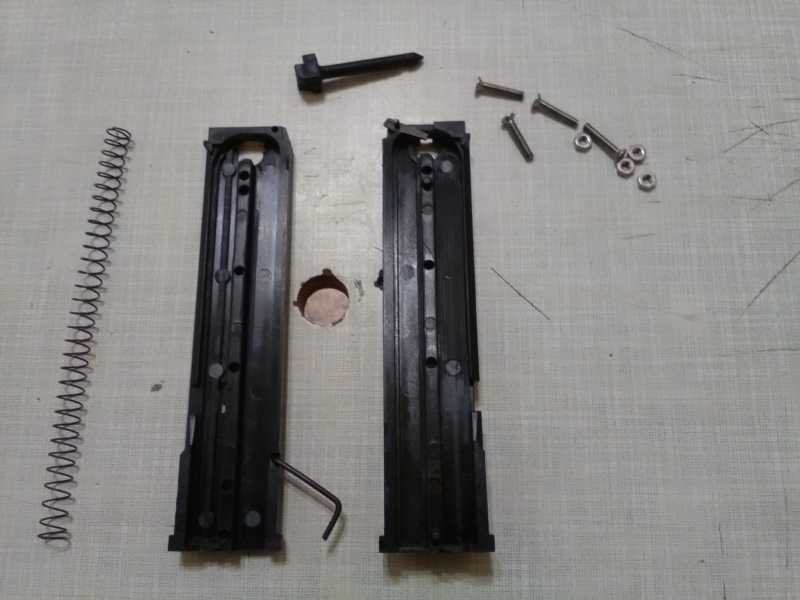

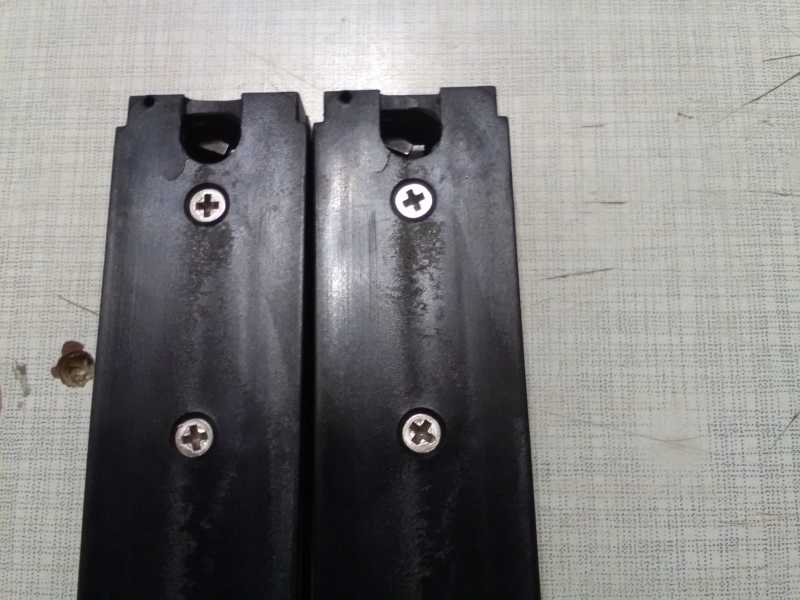

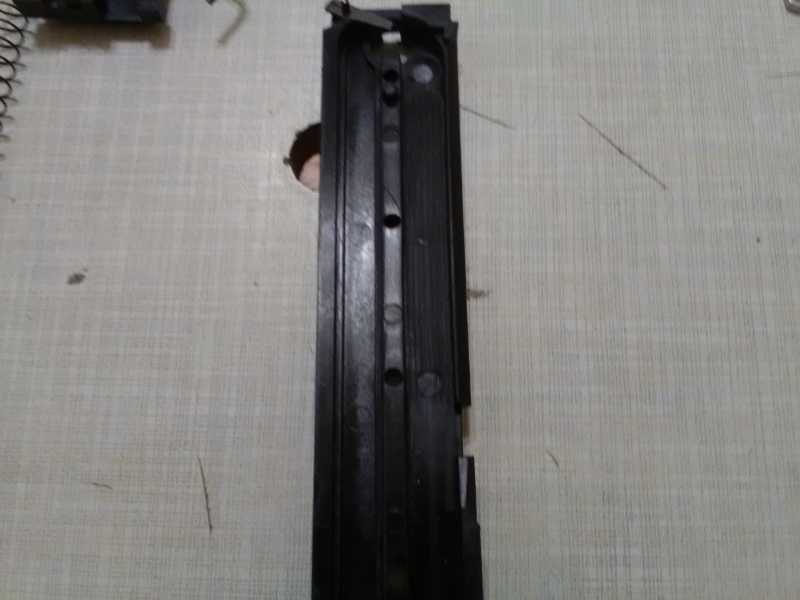

Теперь займёмся магазинами, на этом фото видно одинаковые трещины на обоих магазинах. Это последствие перекоса картриджей. Когда разобрал магазины облоя небыло, но винты закрутили намертво, пришлось немного шлифонуть. Собрал магазины, разумно затянул винты, отстрелял 500 пулек, перекосов нет, вытащил клапан проверил, все отлично.


16)Атаман м 2. Продолжение.17)Атаман м 2. Продолжение.

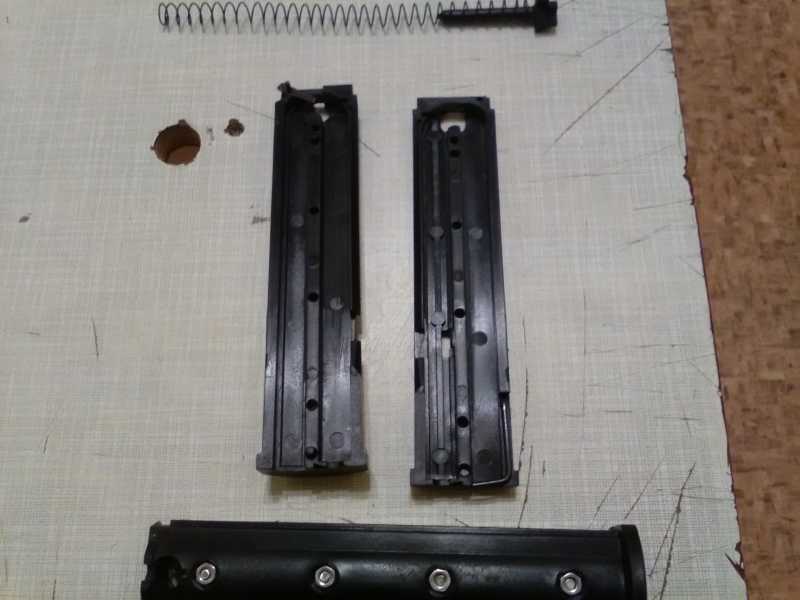

18)Атаман м 2. Продолжение.19)Атаман м 2. Продолжение.20)Атаман м 2. Продолжение.


Так что читайте правильно что пишу, я же писал в предыдущей статье что надо сделать перед тем как стрелять. Если бы не перетянули винтики, этих проблем не было. На всякий случай объяснил где можно купить запасные магазины и картриджи, кто знает сколько протянут треснувшие. Что не поняли спрашиваете, отвечу. Сейчас добавлю фото как надо снимать ствол, все просто. Вытаскиваем клапан, пружину, втулку клапана, затем отвинчиваем два винтика на направляющей ствола.


21)Атаман м 2. Продолжение.

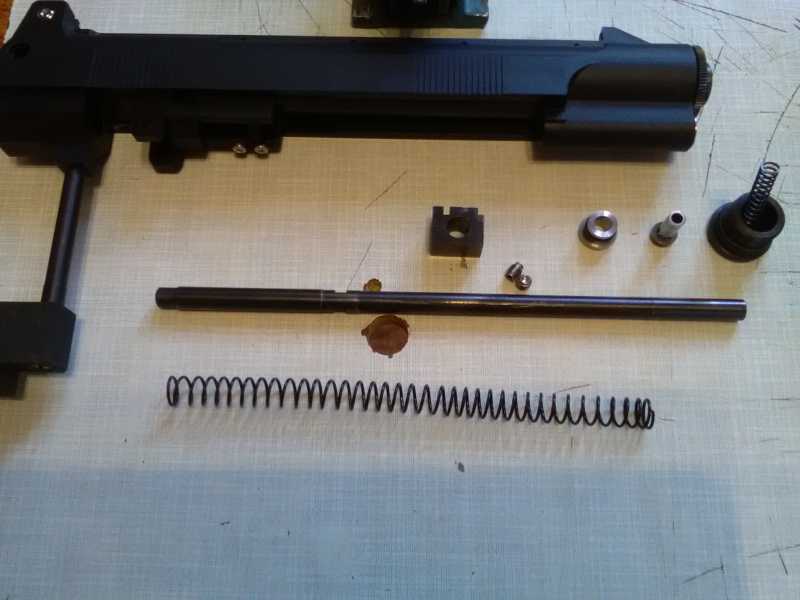

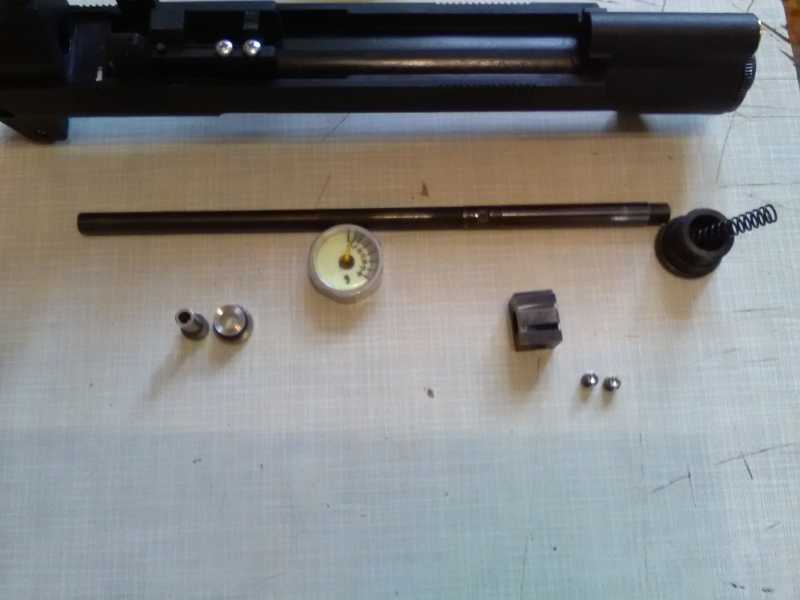

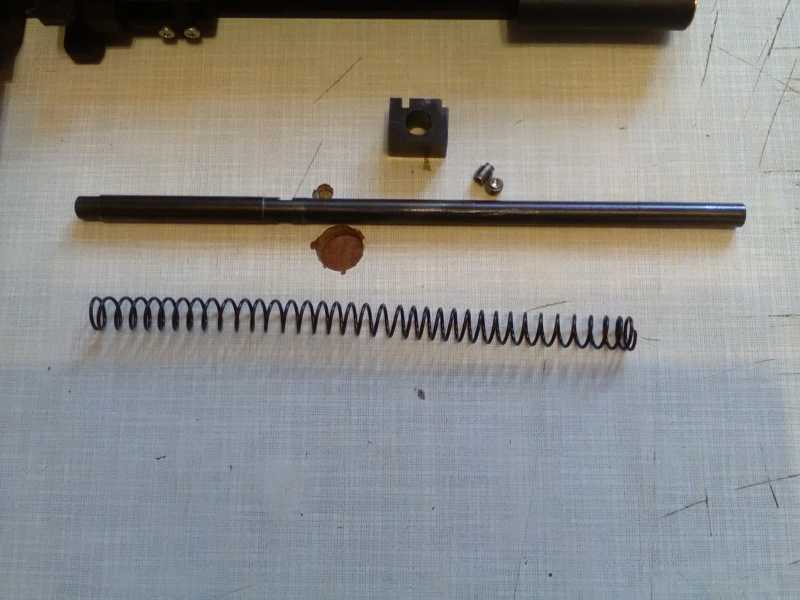

Затем через отверстие где стоял клапан вытаскиваем ствол.


22)Атаман м 2. Продолжение.23)Атаман м 2. Продолжение.24)Атаман м 2. Продолжение.

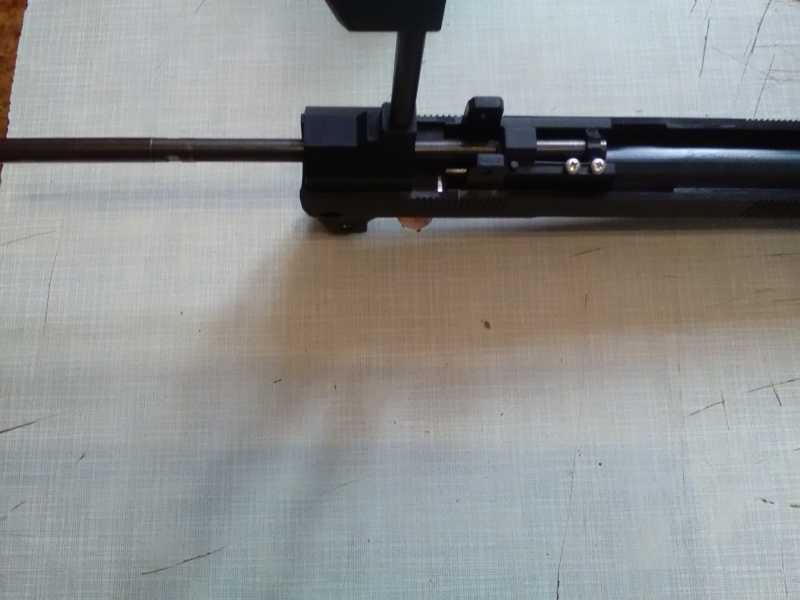

Собирается в обратном порядке, вставляем ствол в отверстие где стоял клапан.


25)Атаман м 2. Продолжение.


Устанавливаем правильно направляющую ствола.

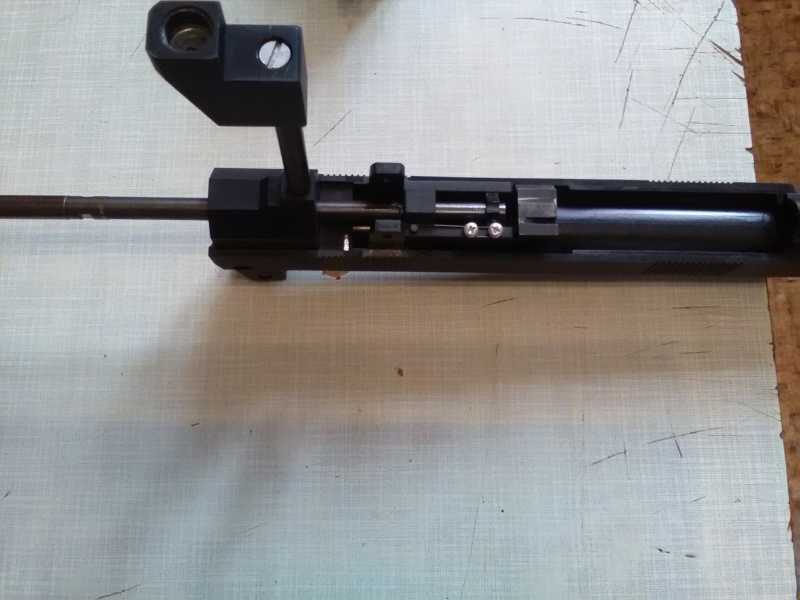

26)Атаман м 2. Продолжение.

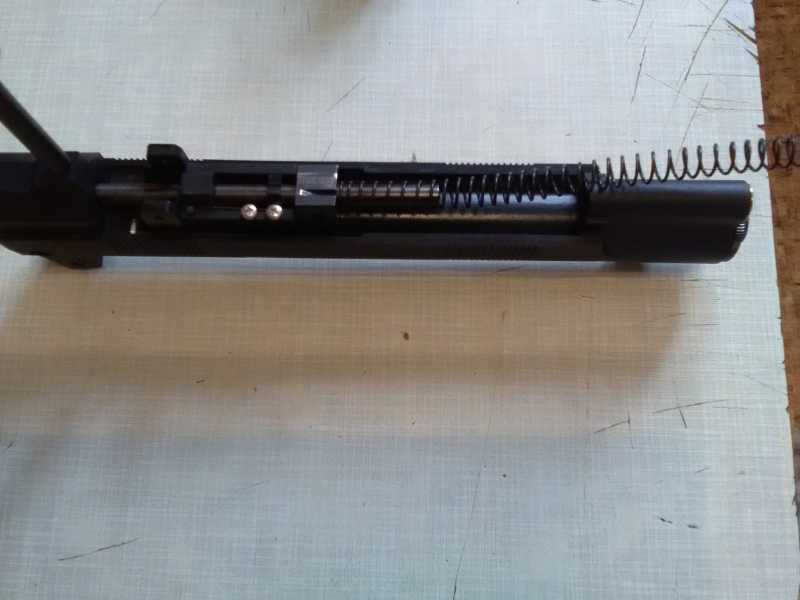

Устанавливаем на ствол пружину, пружина длинная устанавливаете осторожно.


27)Атаман м 2. Продолжение.

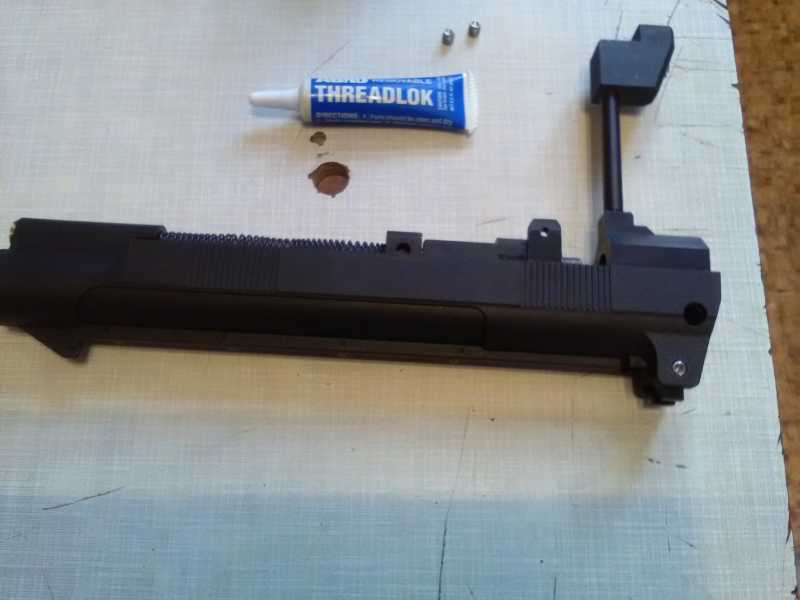

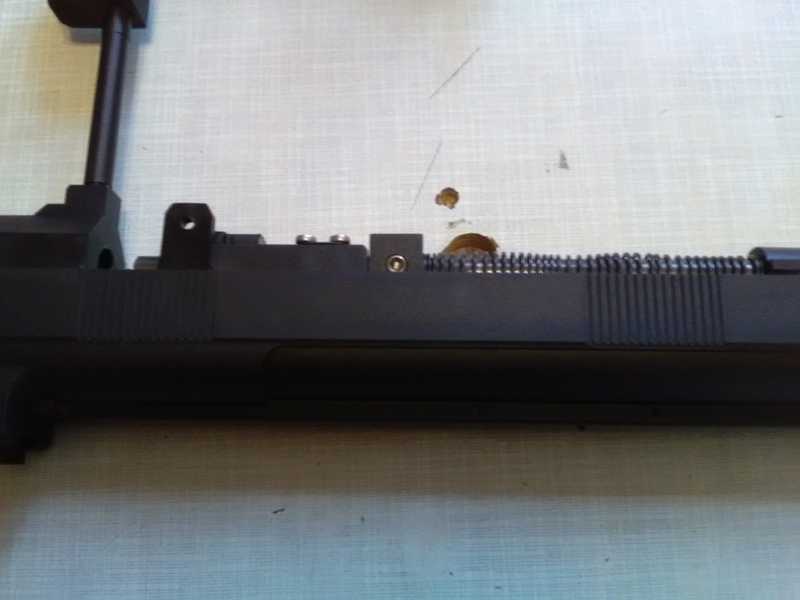

Затем проталкиваем ствол до упора, завинчиваем винтики без фанатизма, лучше немного нанести фиксатор.

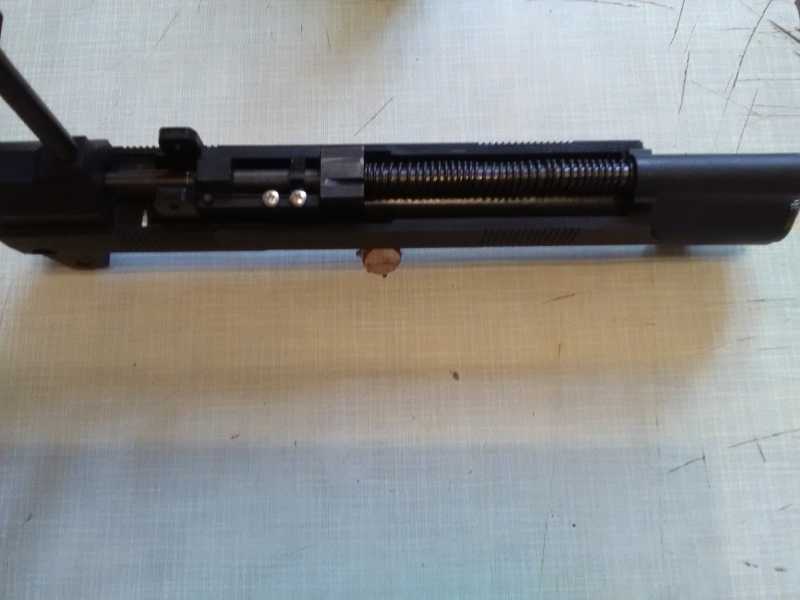

28)Атаман м 2. Продолжение.29)Атаман м 2. Продолжение.30)Атаман м 2. Продолжение.


Затем устанавливаем клапан.

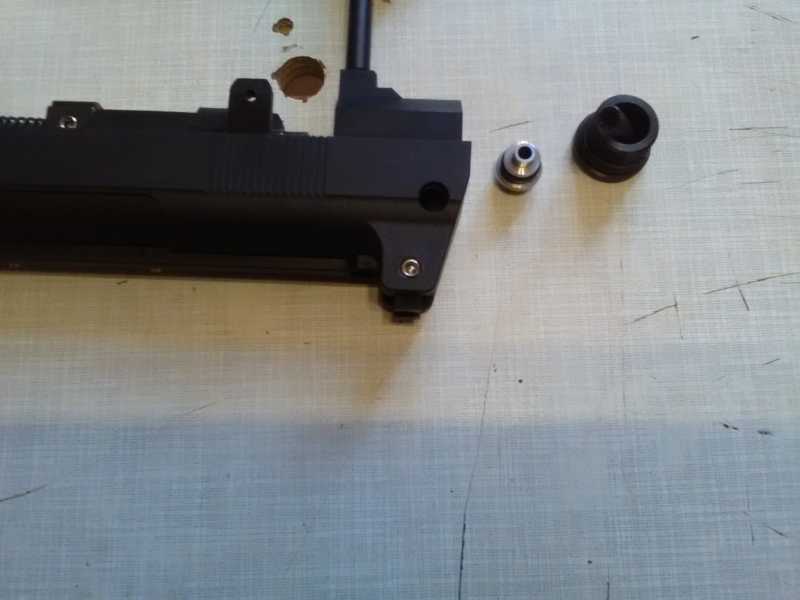

31)Атаман м 2. Продолжение.

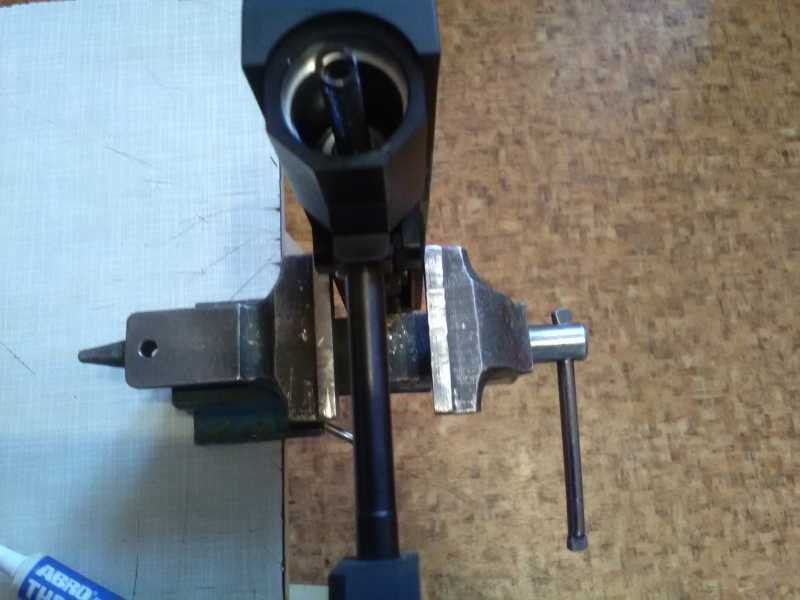

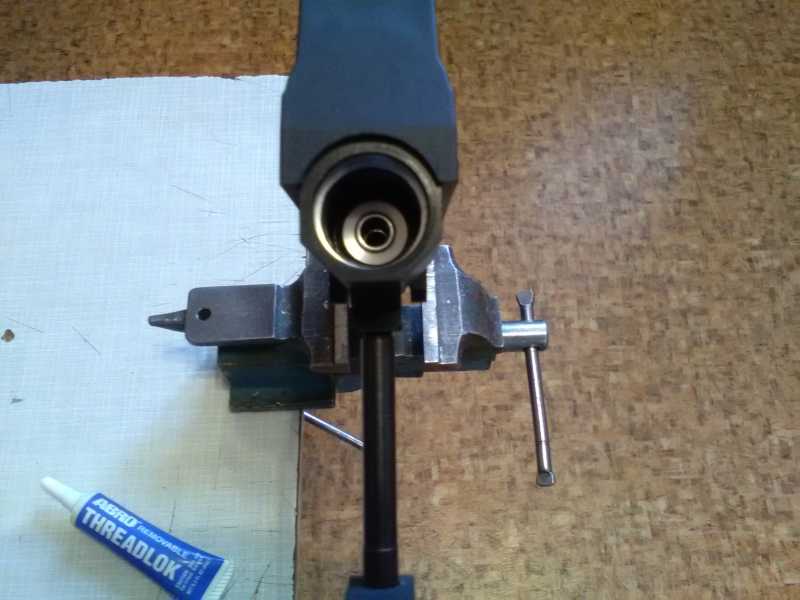

Устанавливаем втулку клапана,клапан, пружину.

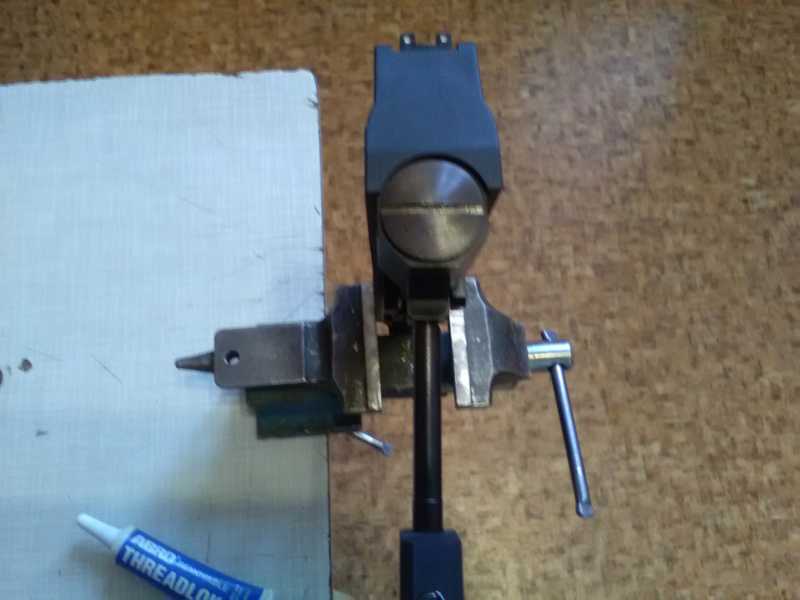

32)Атаман м 2. Продолжение.33)Атаман м 2. Продолжение.34)Атаман м 2. Продолжение.35)Атаман м 2. Продолжение.

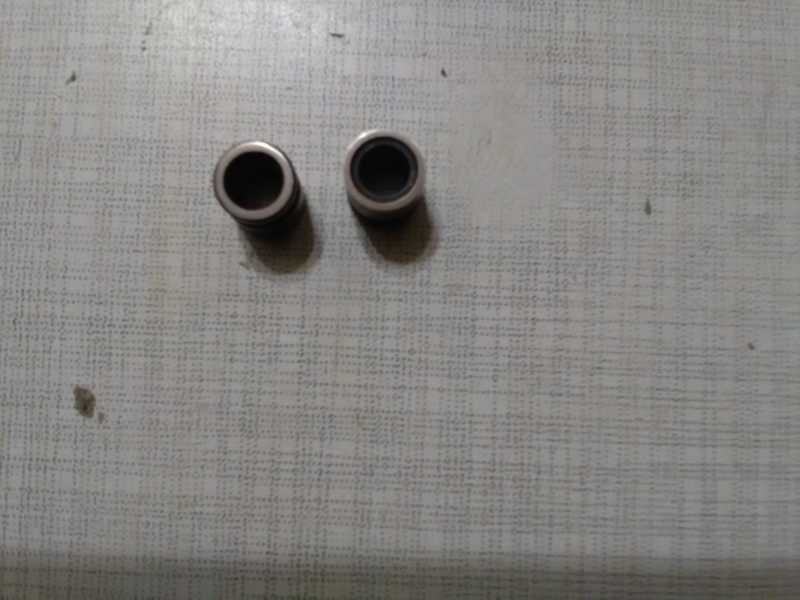

Можно шлифонуть картриджи для пулек.


36)Атаман м 2. Продолжение.


Ну по-моему все разъяснил, разложил по полочкам. Как видите нечего сложного нет, главное не торопиться, разбирать без кувалды и зубила.
