Обзор «деактива» ММГ ДП-27 от «ЗиД»

Опубликовано:
Не так давно в мою коллекцию макетов прибыло пополнение.

Обзор «деактива» ММГ ДП-27 от «ЗиД»

Добрый день, господа и дамы! Не так давно в мою коллекцию макетов прибыло пополнение.  Как сказал один камрад: десять кило брутальной истории – ММГ ручного  пулемёта, известного как  «Пулемёт Дегтярёва пехотный, образца 1927 года» или ДП-27. Как говорится: сбылась мечта ид…. Ну, в общем свершилось.

Перед тем, как изделие получило статус «домашнего экспоната», было потрачено немало времени в интернете на осознание того, что же за «набор списанного военного железа» в конечном итоге можно «поиметь» в результате подобного приобретения. В процессе поисков, в поле зрения попало некоторое разнообразие макетов, различающихся масштабностью уродства основных и неосновных частей в процессе деактивации (в народе «распила»), от различных заводов и арсеналов. При этом ни разу не наблюдалось сопутствующего подробного описания ни одного «деактива», что в существенной степени вносило сумбур в понимание существующего положения вещей в части укомплектованности «неубитыми» деталями  макетов от разных производителей оных.

В результате был приобретён макет ДП-27 от завода имени Дегтярёва («ЗиД»).

Памятуя о своих исканиях и сомнениях, при выборе того или иного «распила», возникла  идея создания подробного описания имеющегося в наличии изделия на предмет внесённых изменений от конкретного производителя в конструкцию известного всем оружия. Может даже и пригодится кому-то.

Итак, развёрнутое название статьи (для тех, кто не совсем «в теме»), означенной в заголовке:

«Обзор деактивированных частей массо-габаритного макета пулемёта  пехотного Дегтярёва образца1927 года от завода имени Дегтярёва».

Останавливаться на ТТХ, и заниматься описанием и взаимодействием составляющих изделия, на базе которого изготовлен макет, не вижу смысла, так как всё давно уже обрисовано всемирной сетью во всех ракурсах. Но для сравнения оригинальных деталей с теми, что присутствуют в макете, всё-таки придётся немного повториться.

Чтобы показать отличия деактивированных частей от их оригинальных исходников, ввиду отсутствия последних «вживую», для сравнения будут использованы данные из технического описания: «Ручной пулемёт системы Дегтярёва (ДП). Материальная часть, взаимодействие частей и разборка пулемёта», Харьков, 1936 г., ну и собственно,  фотографии макета и его отдельных частей.

При компоновке обзора, описания отдельных частей  макета, за некоторым исключением, выстроены в порядке, соответствующим разделам упомянутого ТО.

Начну с общего вида.

1)Обзор «деактива» ММГ ДП-27 от «ЗиД»

2)Обзор «деактива» ММГ ДП-27 от «ЗиД»

3)Обзор «деактива» ММГ ДП-27 от «ЗиД»

В первом приближении следов «распила» не видать. Единственное отличие от  «руководства» - это то, что в ММГ ствол не ребристый (хотя при поисках встречал и такие). Но это уже, так сказать, «эволюционные» изменения, а не «деактивационные». Затвор взводится, фиксируется, при нажатии на спусковой крючок, мягко говоря, «щёлкает». Говоря иными словами: следует удар примерно 200 – граммового молотка по наковальне. Автоматический предохранитель полностью функционирует.

Далее:

Ствол

4)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Вот тут наблюдаются критичные изменения конструкции.

Ну, во-первых: ствол не отделятся от ствольной коробки ввиду того, что снизу, в последней, просверлено отверстие, затрагивающее ствол, куда вставлен и снаружи заварен металлический  штифт. Его диаметр примерно 8 мм. Следы от сварки  закрашены, вроде бы перманентным маркером, «под общий фон».

5)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Во-вторых: по всей длине ствола, под кожухом, проделана пара круглых вертикальных незаглушенных сквозных отверстий. Их видно только сверху и снизу, и они, в принципе, внешний вид не особо портят.

6)Обзор «деактива» ММГ ДП-27 от «ЗиД»7)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Есть ещё пара отверстий,  с нижней стороны ствола: по одному, внутри и вне кожуха, со вставленными и обработанными  по аналогии со ствольной коробкой, но меньшего диаметра, штифтами.

8)Обзор «деактива» ММГ ДП-27 от «ЗиД»9)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















В-третьих: есть заглушка, установленная в ствол со стороны дульного среза и, естественно, проваренная.

10)Обзор «деактива» ММГ ДП-27 от «ЗиД»11)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Отверстие в центре заглушки сквозное. Глубина заглушки примерно 5 мм.

Ну и напоследок, имеем полностью заваренный ствол со стороны казённика.

12)Обзор «деактива» ММГ ДП-27 от «ЗиД»13)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Из некритичных, я бы сказал, признаков ММГ на стволе нанесена надпись лазерной гравировкой, которую даже не сразу разглядел, а сфотографировать получилось только под определённым углом.

14)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Ещё где-то читал, что кроме всего прочего,  в коробке срезана часть канала для ствола и там же присутствует сварка, так что любой другой ствол на это место просто не встанет, но разглядеть этот момент мне не удалось.

Газовый регулятор

15)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Газовый регулятор механических вмешательств с внешней стороны не имеет.

16)Обзор «деактива» ММГ ДП-27 от «ЗиД»17)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Что внутри - не знаю: разбирать не стал.

Теперь несколько разделов с отступлением от  хронологии технического описания, а именно составляющие затора.

Затвор

18)Обзор «деактива» ММГ ДП-27 от «ЗиД»

19)Обзор «деактива» ММГ ДП-27 от «ЗиД»



















20)Обзор «деактива» ММГ ДП-27 от «ЗиД»21)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Присутствует лазерная гравировка логотипа завода – изготовителя на остове затвора с правой стороны, рядом с заводским номером. Отверстие для выхода бойка ударника заварено, и срезано вместе с чашкой (зеркалом) под углом.

22)Обзор «деактива» ММГ ДП-27 от «ЗиД»23)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Выбрасыватель с пружиной на месте: внешним механическим воздействиям похоже не подвергались.24)Обзор «деактива» ММГ ДП-27 от «ЗиД»

25)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















26)Обзор «деактива» ММГ ДП-27 от «ЗиД»27)Обзор «деактива» ММГ ДП-27 от «ЗиД»























Ударник

Ввиду того, что на затворе заварено отверстие под боёк и частично срезана его передняя часть, сам боёк  в составе ударника, естественно, отсутствует (для него там просто не осталось места). Шпильки, соединяющей боёк с ударником, соответственно, тоже нет.

28)Обзор «деактива» ММГ ДП-27 от «ЗиД»29)Обзор «деактива» ММГ ДП-27 от «ЗиД»























Боевые упоры

Боевые упоры (крылья) – без вмешательств.

30)Обзор «деактива» ММГ ДП-27 от «ЗиД»









31)Обзор «деактива» ММГ ДП-27 от «ЗиД»



























Кожух со ствольной коробкой

32)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Ввиду того, что как уже было оговорено, ствол в этом ММГ является деталью, неотделимой от ствольной коробки, а кожух присоединён к последней посредством резьбового соединения, откручивание которого возможно исключительно после снятия ствола, то все упомянутые части являются одним целым.

33)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Винт, фиксирующий соединение кожуха со ствольной коробкой присутствует:

34)Обзор «деактива» ММГ ДП-27 от «ЗиД»35)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















И даже откручивается, хотя смысл фиксации данного соединения уже неактуален.

Ствольная коробка

36)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Как уже оговаривалось, ствольная коробка деактивирована посредством её неразборного соединения со стволом.

37)Обзор «деактива» ММГ ДП-27 от «ЗиД»38)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Внутри коробки сфрезерованы выступы для фиксации боевых упоров (крыльев) затвора, поэтому при попытке производства выстрела, (даже в случае наличия «полноценных» ствола и затвора) упоры будут расходиться и упираться в ствольную коробку с небольшим смещением, относительно направления перемещения затвора, который не займёт крайнего переднего положения, и патрон в патроннике запираться не будет.

39)Обзор «деактива» ММГ ДП-27 от «ЗиД»40)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Величину смещения затвора (люфт) при разведённых боевых упорах видно на фотографии. Царапина на теле затвора сделана в крайнем переднем положении – напротив  края зуба отражателя. На другом фото затвор смещен назад на величину люфта.

41)Обзор «деактива» ММГ ДП-27 от «ЗиД»42)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Ещё в верхней части ствольной коробки расположена деталь в виде металлической пластины прямоугольной формы, которая в руководстве обозначена как «щитик», хотя, на мой взгляд, название «шторка» будет уместнее. Её назначением является закрытие отверстия окна приёмника, во время отсутствия примкнутого дискового магазина. В случае установки магазина на штатное место этот щитик должен быть сдвинут вперёд по направляющим, дабы не мешать подавателю магазина, быть погруженными в окно приёмника.

43)Обзор «деактива» ММГ ДП-27 от «ЗиД»44)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Но в переднем левом углу углублённого паза, предназначенного для перемещения этого элемента в боевое положение, зачем-то присутствует капля сварки.

45)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Щитик при этом «нормально», без усилия, в переднее положение не перемещается, окошко полностью не открывается, диск магазина на место не встаёт, и не фиксируется. Зачем там сварка - до сих пор понять не могу, потому что, при приложении достаточного усилия и отвёртки покрупнее, эта пластинка всё-таки «доталкивается» до места, заползая передней частью на эту каплю, но давая при этом возможность установить и зафиксировать диск поверх ствольной коробки.

Функционал при этом не страдает. Нарушается только внешний вид.

46)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Чека ствольной коробки

47)Обзор «деактива» ММГ ДП-27 от «ЗиД»48)Обзор «деактива» ММГ ДП-27 от «ЗиД»



































Как на картинке – без вмешательств.

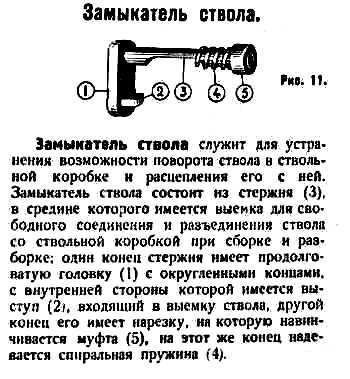

Замыкатель ствола

49)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Сам замыкатель, как таковой, работает, то есть нажимается со стороны муфты, и выступает при этом с другой стороны.

50)Обзор «деактива» ММГ ДП-27 от «ЗиД»51)Обзор «деактива» ММГ ДП-27 от «ЗиД»



















Но ввиду присутствия выше означенных обстоятельств (наличие общего штыря поперёк коробки и ствола) функция замыкания ствола в ствольной коробке является лишь номинальной. Замыкатель из коробки пока не вынимал, так как особой надобности в этом действе не вижу, а кроме того,  для этого необходимо нарушить кернение на муфте.

52)Обзор «деактива» ММГ ДП-27 от «ЗиД»53)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Прицел

Единственными следами постороннего вмешательства в прицел являются имеющиеся с обеих сторон следы сварки в месте нанесения насечек противоскольжения на предохранителе прицельной планки, соединённой с магазинной защёлкой. Вероятно, что предохранитель был сломан, и впоследствии, таким образом, реставрирован. Но это, скорее всего, является уникальным повреждением именно моего экземпляра.

54)Обзор «деактива» ММГ ДП-27 от «ЗиД»55)Обзор «деактива» ММГ ДП-27 от «ЗиД»

























56)Обзор «деактива» ММГ ДП-27 от «ЗиД»57)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Отражатель

58)Обзор «деактива» ММГ ДП-27 от «ЗиД»59)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Отражатель находится на штатном месте, подпружинен, вроде не подрезан, но точных размеров оригинала нигде найти не удалось, а то, что в сети на фото присутствует – без размеров.

Затворная рама

60)Обзор «деактива» ММГ ДП-27 от «ЗиД»

61)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Все составляющие на раме в наличии, но на боковой поверхности поршня присутствует оставленное фрезой продолговатое сквозное отверстие. Кроме того выступ, обозначенный на рисунке из руководства под  цифрой 9, в случае с ММГ, имеет гораздо меньшие размеры по высоте. Кроме того в руководстве про этот выступ написано, что он служит для того, чтобы на него ложился выбрасыватель.

62)Обзор «деактива» ММГ ДП-27 от «ЗиД»63)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Выбрасыватель на него не ложится – есть внушительный зазор. На поверхности выступа следы фрезы: новодельные они или нет – на глаз определить невозможно. Критичное ли это расхождение с руководством – сказать также не могу. Вполне возможно, что выбрасыватель встретится с выступом во время нахождения ударника в переднем положении во время накола капсюля патрона. Ввиду специфики формы выбрасыватель в этот момент должен быть отжат бойком  вниз, но проверить это не представляется возможным ввиду отсутствия последнего.

64)Обзор «деактива» ММГ ДП-27 от «ЗиД»

В довершение ко всему снизу затворной рамы присутствует новодельный округлый (в глубину) паз.

65)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Другое (ответное), но тоже новодельное отверстие, формой, отличной от формы этого паза, расположено в «теле» спусковой рамы. О нём чуть ниже.

Спусковая рама

66)Обзор «деактива» ММГ ДП-27 от «ЗиД»67)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















На спусковой раме, опять же непонятно зачем, с правой стороны каплями сварки оси спускового крючка и автоматического предохранителя зафиксированы в соответствующих отверстиях.

68)Обзор «деактива» ММГ ДП-27 от «ЗиД»69)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Слева, над спусковой скобой, во всю длину рамы,  лазерной гравировкой нанесены надписи с указание завода – изготовителя ММГ, аббревиатура самого ММГ, страна  - производитель и год выпуска. На внешней стороне стенки – заводской номер пулемёта.

70)Обзор «деактива» ММГ ДП-27 от «ЗиД»71)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Кроме этого, возвращаясь, к описанию предыдущей детали, отмечу наличие новодельного отверстия.

72)Обзор «деактива» ММГ ДП-27 от «ЗиД»

73)Обзор «деактива» ММГ ДП-27 от «ЗиД»74)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















При нахождении затворной рамы на боевом взводе (в крайнем заднем положении), пазы на рамах становятся напротив дуг друга. Исходя из логики – это сделано либо для дополнительной установки неавтоматического предохранителя, либо для внедрения в УСМ разобщителя, с целью активации стрельбы исключительно в полуавтоматическом режиме (одиночными выстрелами), с последующим переводом сего девайса из боевого в разряд гражданского оружия.

Сошки

75)Обзор «деактива» ММГ ДП-27 от «ЗиД»

76)Обзор «деактива» ММГ ДП-27 от «ЗиД»77)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Сошки ранние, без вмешательств.

Магазин

78)Обзор «деактива» ММГ ДП-27 от «ЗиД»

Магазин на 47 патронов, без кольца на верхнем диске.

79)Обзор «деактива» ММГ ДП-27 от «ЗиД»80)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















На нижнем диске «губаны» без повреждения, но выступ со скосом, отвечающий за направленное скольжение патрона из магазина в патронник, срезан фрезой «в ноль».

81)Обзор «деактива» ММГ ДП-27 от «ЗиД»82)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Внутри всё на месте. Пружина изначально была не взведена.

83)Обзор «деактива» ММГ ДП-27 от «ЗиД»84)Обзор «деактива» ММГ ДП-27 от «ЗиД»























Изучив возможные варианты "деактивов" данного изделия подвожу итог: по моему глубокому убеждению, деактивация ДП-27 от завода "ЗИД" является самой щадящей из всех представленных на просторах нашей Родины аналогов (СХП в расчёт не беру).

Вместо эпилога.

ММГ пулемёта с завода поставляется в картонной коробке, которая при транспортировке пришла в негодность: она почти полностью поломалась и деформировалась.  Очевидно, что данная упаковка не особо подходит для переноски такого массивного изделия, а тем более непригодна для долгой транспортировки, особенно силами транспортных компаний. И, если бы не усиленная обмотка скотчем поверх большого черного пакета, в который была помещена посылка с «Дедом», то в новостях, возможно, появилась бы очередная история о необычайно бдительном персонале перевозчика, и о неожиданно упавшем на ноги грузчиков пулемёте.

В убитой коробке, кроме паспорта, внутри жёлтых полиэтиленовых пакетов, были упакованы диск и сам пулемёт.

85)Обзор «деактива» ММГ ДП-27 от «ЗиД»

86)Обзор «деактива» ММГ ДП-27 от «ЗиД»

            После того, как содержимое пакетов было извлечено на свет божий, обнаружилось повреждение приклада, по всей видимости, вследствие удара при транспортировке.

87)Обзор «деактива» ММГ ДП-27 от «ЗиД»88)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Это было необходимо срочно реставрировать, а то скол норовил совсем отщепиться. Ну и ввиду того, что краске на прикладе уже более семидесяти лет стукнуло, и она вся чешуйками пошла – апгрейду была подвергнута вся деревяха.

89)Обзор «деактива» ММГ ДП-27 от «ЗиД»90)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Диск магазина на ствольную коробку садится не плотно – между ними, в промежутке от губок и практически до упора, расположенного на кожухе, присутствует щель. Сам магазин в пристёгнутом состоянии имеет, так сказать, свободный крен в обе стороны примерно 5-7 мм.

91)Обзор «деактива» ММГ ДП-27 от «ЗиД»92)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Но диск при этом уверенно держится на штатном месте, и слететь, даже гипотетически, не может. Нормальное ли это положение вещей – опять-таки сказать не могу, не имея боевого, или хотя бы СХП – аналога.

В заключение могу сказать, что практически на всех частях пулемёта (кроме приклада) нанесены заводские номера.  Кроме ствольной коробки номера везде идентичные: ЛИ886 (кое-где с добавкой «СУ» - списанный  учебный). На стволе перед буквами стоит цифра 1 – как в паспорте.

93)Обзор «деактива» ММГ ДП-27 от «ЗиД»94)Обзор «деактива» ММГ ДП-27 от «ЗиД»





































А вот у коробки два номера: сверху как везде - 1ЛИ886 (единичка, очевидно, сделана другим шрифтом, возможно новодельная) и год выпуска, а снизу, под патронником, другой – 772 и очертания буквы «о» перед ним. Но выбит он как-то неубедительно.

95)Обзор «деактива» ММГ ДП-27 от «ЗиД»96)Обзор «деактива» ММГ ДП-27 от «ЗиД»





















Всё.
