Обзор ПНВ-57Е (часть I)

Опубликовано:
Видеть в темноте несомненное превосходство перед противником на страйкбольных играх

Обзор прибора ночного видения ПНВ-57Е

Видеть в темноте несомненное превосходство перед противником на страйкбольных играх. Я, как и многие любители данного направления, озадачился покупкой бюджетного варианта прибора ночного видения. Сразу же говорю, я не ставлю в этом обзоре цель сделать упор на определенный ПНВ, я лишь излагаю свои выводы, свой опыт и ощущения по использования определенной модели устройства. Я постарался сделать информацию в обзоре более объемной, используя как свои наблюдения, так и общую информацию по данному девайсу в целом. Итак, обзор на ПНВ-57Е

1)Обзор ПНВ-57Е (часть I)

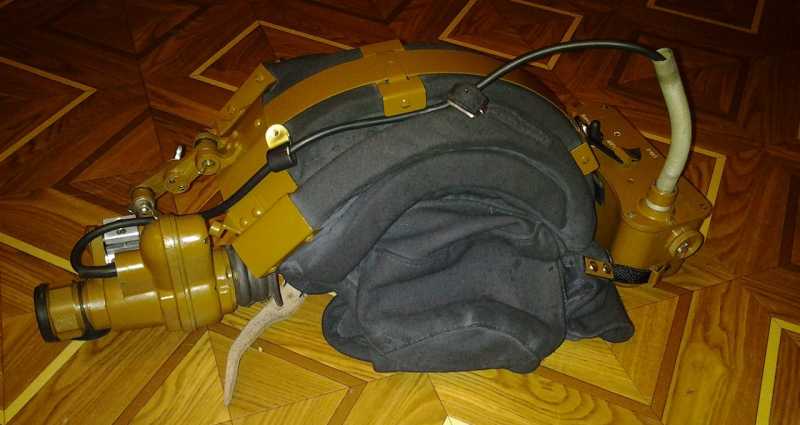

ПНВ-57Е на танковом шлемофоне

Выбор ПНВ

Для начала, перед покупкой, мне пришлось просмотреть довольно большой объем информации и отзывов по различным приборам ночного видения. В итоге мой выбор пал именно на модель очков 57Е. В принципе, все что можно найти, почитать и посмотреть о нем на просторах рунета я изучил. В целом у меня создалось положительное впечатление о нем, несмотря на некоторые комментарии от людей, которые указывают, что он плох, естественно, сравнивая его с приборами поколения 2+ и 3+. Никто не спорит и не берется утверждать, что данный прибор в значительной степени уступает более продвинутому поколению устройств, но если мы говорим про ПНВ 1, 1+ и 2 поколения, то пользователи всегда говорят ДА в пользу модели 57Е. Чтобы вы не посчитали мое мнение единичным, привожу скриншоты из других обзоров и комментарии пользователей на форумах

2)Обзор ПНВ-57Е (часть I)

3)Обзор ПНВ-57Е (часть I)

Так же, избегая сухой теории для выделения различия между техническими характеристикам приборов 1 и 3 поколений, вы можете визуально понять какая разнице между ними в этом коротком, но весьма информативном видео

Технические данные ПНВ-57Е

Немного вкратце о самом виновнике обзора. ПНВ-57Е разрабатывался и производился с середины 1980-х для применения в условиях естественной освещенности от небосвода, луны и звезд от 0,003-0,005 лк (люкс) и выше. Существуют так же модели 57 и 57А, так вот они без ИК подсветки вообще бесполезны. Основное назначение - вождение автомобилей, десантно-переправочных средств, вертолетов, катеров. Входит в боевую комплектацию вертолета Ми24

Стоит заметить, что это полноценный бинокуляр, передающий вам стереокартинку

Характеристики

Масса 2,3 кг

Поле зрения прибора не менее 35 градусов

Увеличение 1-1,2 х

Макс. разрешающая способность в центре поля зрения, штр/мм, не менее 33

Рабочая разрешающая способность в центре поля зрения, штр/мм, не менее 26

Диоптрийное перемещение окуляра, дптр. +5/-5

Входное напряжение, В 12-15,5 или 24-30,5

Выходное напряжение, кВ 19,5

Максимальная потребляемая мощность не более 6 Вт

Переключение на 24 и 12 В производится автоматически

Фокусное расстояние объектива 37 мм (объектив состоит из девяти линз)

Внутри установлен ЭОП-8

Видимый ИК диапозон до 850 нм

В штатной комплектации поставлялся в металлическом ящике с ЗИП, инструкцией светофильтрами для фар, летний шлемофон с креплениями на него. Применялся у танкистов, водителей БТР и прочей техники. Входит в боевую комплектацию вертолета Ми24

Инструкция ПНВ-57Е скачать




Ну а теперь можно перейти к тому, что оказалось у меня на руках и с чем мне пришлось столкнуться. Прибор я получил в довольно потрепанном состоянии, в прямом смысле этого слова. До того, как он попал ко мне в руки, его хранили в гараже или на каком то сладе довольно длительный период времени, причем в обычной коробке. Не могу сказать сколько точно, но шлемофон, который был с ним в комплекте, просто рвался в руках, ткань полностью пришла в негодность и для дальнейшего использования он попросту не приемлем.  Так что службу он свою закончил. Резинок, закрывающих объективы не было, допускаю то, что они просто треснули и рассыпались так же от неправильного хранения. Пришлось подобрать под диаметр объективов современные пластиковые крышечки, по типу тех, что устанавливаются на оптические прицелы. Краска на приборе в некоторых местах просто отваливалась без особых усилий, ржавчина и грязь тоже присутствует, но при всем этом печальном внешнем состоянии, дает о себе знать качество изготовления советской военной продукции - сам прибор оказался полностью рабочим, с четкой картинкой (насколько это возможно для его характеристик) и целыми внутренностями блока питания без каких либо следов коррозии

4)Обзор ПНВ-57Е (часть I)

5)Обзор ПНВ-57Е (часть I)

6)Обзор ПНВ-57Е (часть I)

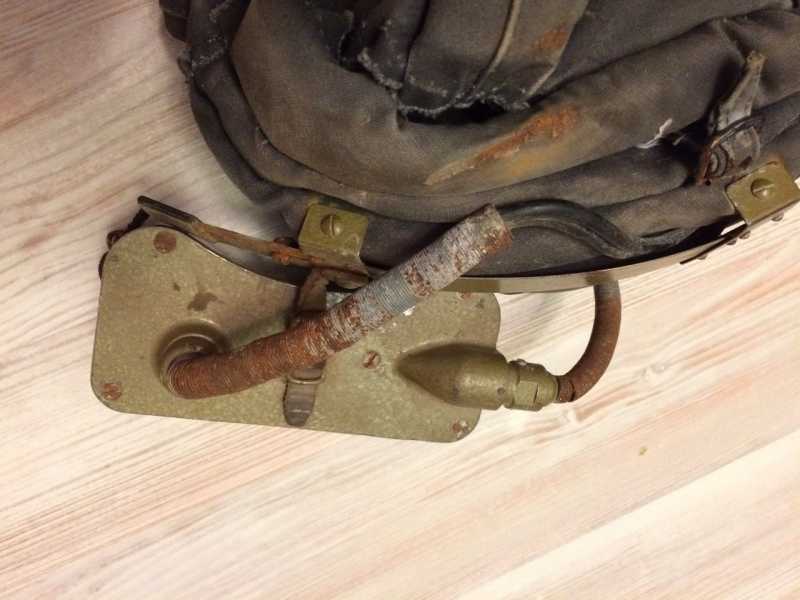

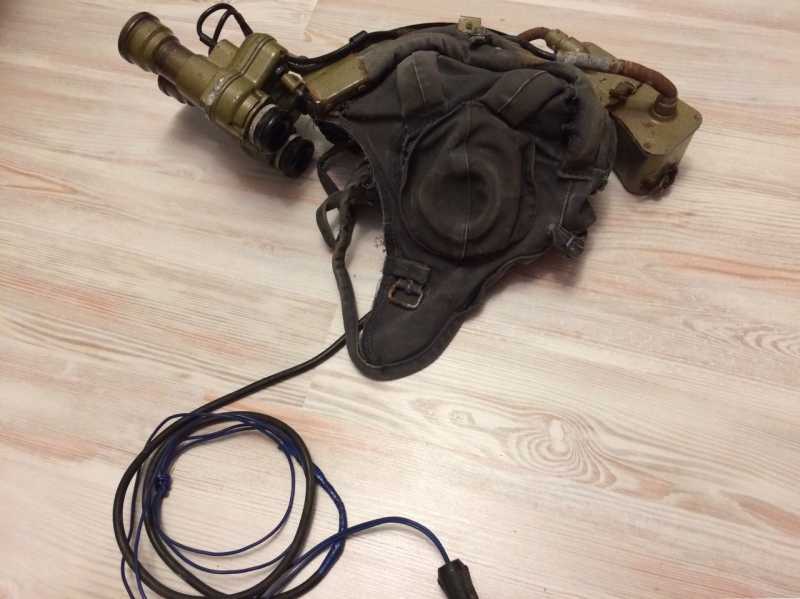

Как видите, прибор не в самом лучшем внешнем состоянии

Единственным дефектом работоспособности было то, что кабель высоковольтных проводов был перебит, его пробивало и это стало первостепенной задачей по ремонту. Одновременно сразу же был переделан разъем для питания от аккумулятора с Т-коннектором и кнопкой включения (изначально на приборе был установлен переходник для питания от прикуривателя в автомобиле). В инструкции заявлено питание от 12-24 В, но при проверке обнаружилось, что он работает от аккумулятора 7,4 В. У меня как раз оказался на руках такой, его и использую, время бесперебойной работы до конца я не засекал, но до подзарядки аккумулятора, в целом часа два общей работы по времени было и еще заряд оставался, так что будьте уверены, на ночь и возможно не одну, вам хватит такого питания

Теперь о качестве картинки. Эффект рыбьего глаза и расплывчатость по краям присутствуют. У каждого человека свои особенности зрения и для кого-то это будет вызывать крайний дискомфорт и возможно даже головокружения с непривычки. Лично я после 2, 3 раз его использования полностью привык, мой мозг уже воспринимает такую картинку нормально. Сразу же оговорюсь, все очень индивидуально и нужны тренировки, чтобы на местности не запнуться или не провалится в яму при передвижении, будьте внимательны :-) Привожу пример искажения на расстоянии 2 м (камера это искажение делает еще более изогнутым)

7)Обзор ПНВ-57Е (часть I)

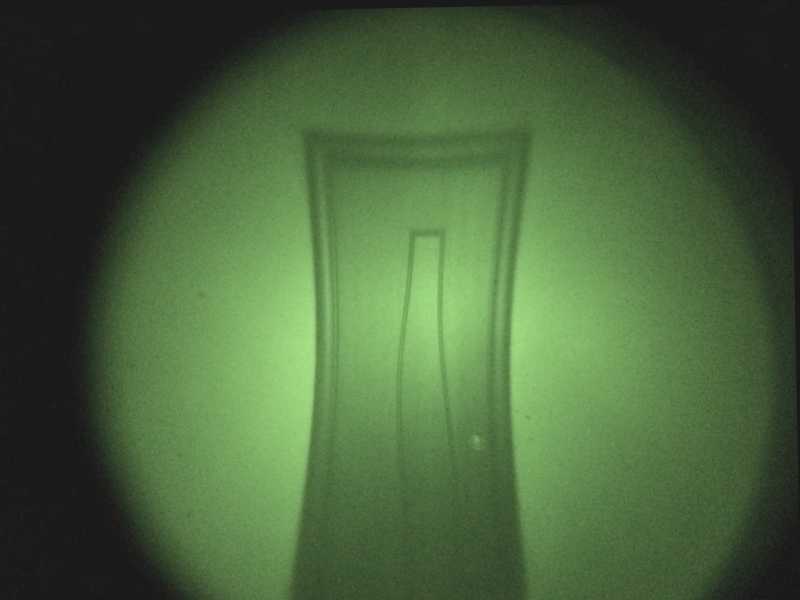

Прямая дверь в приборе выглядит изогнутой

И тут мы плавно переходим к самому большому недостатку ПНВ-57Е и в целом приборов 1 поколения - фокусирование на предметах происходит на дистанции от 5 метров! Как при такой видимости можно передвигаться, скажете вы? Ответ прост: необходимо открутить фиксирующие винты на обоих (или только одном) окуляре и вы получите возможность сфокусировать зрение на более близкие дистанции (у меня получилось на расстоянии вытянутой руки разглядеть предметы), но при этом вы жертвуете фокусировкой вдаль. Совет, который встречался мне на многих форумах - это оставить один окуляр на близкие дистанции, второй на дальние. Это грамотное решение. Так же в дальнейшем, когда в процессе тренировок вы освоитесь с прибором, можете настраивать фокус на предметы нужной вам дистанции в конкретной ситуации (открытые пространства/помещения), это занимает всего несколько секунд

8)Обзор ПНВ-57Е (часть I) 9)Обзор ПНВ-57Е (часть I)

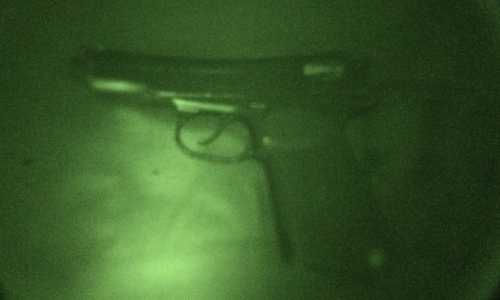

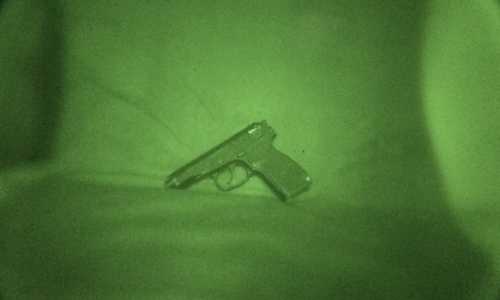

Предмет слева с расстояния 0,5 м, предмет справа с расстояния 2 м

Как видите, разглядеть предметы с близкой дистанции при настройке фокуса вполне реально

Следующий недостаток - это шум, производимый блоком питания - он пищит. С нескольких метров этот писк не слышно, например охотники пишут, что этот звук дичь совсем не отпугивает, но все же он надоедлив и может демаскировать вас. Для решения данной проблемы предлагается полностью заменить БП на самодельный. Как-то иначе решить этот вопрос можно лишь частично. Я не стал ничего менять, оставил как есть, только произвел некоторые изменения внутри БП, добавил шумоизоляцию с использованием подсумка, что позволило приглушить издаваемый звук раза в 4 минимум!!! Но об этом отдельно будет дальше

Кстати, чуть позже был выпущен ПНВ-57ЕМ у которого передние объективы шли уже сразу с возможностью настраивать фокус, они короче, а блок питания не пищит и в нем находится отсек для батареек, тумблер ВКЛ/ВЫКЛ. Весит он гораздо меньше (1 кг 480 гр), уже видит ИК диапозон 940 нм. Так же есть модели ПНВ-57ЕЛМ, ПНВ-57ЕТМ, но про них я ничего сказать не могу

10)Обзор ПНВ-57Е (часть I)

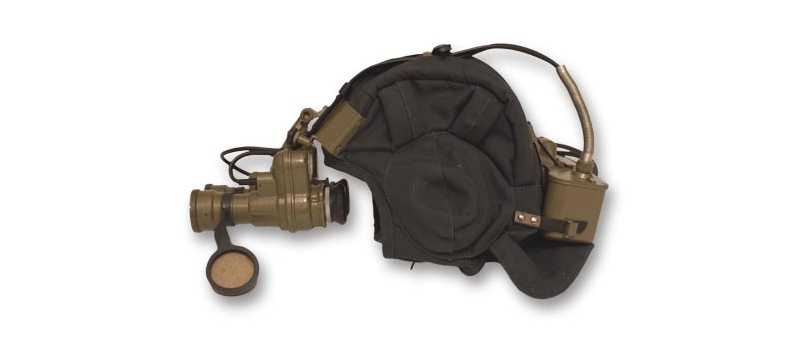

Внешний вид ПНВ-57ЕМ

Здесь в своем повествовании я подведу черту и продолжу уже во второй части. Там я затрону такие моменты как крепление прибора на современный шлем, покраску, некоторые советы по применению световых приборов и совместимость с прицельными приспособлениями, поэтому выводы и итог сейчас делать не стану

Так же, если у вас есть вопросы, пишите их в комментариях, я постараюсь на них ответить, либо дам ответ в продолжении обзора
