ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Опубликовано:
Какая бы сталь не использовалась для изготовления клинка

Приспособления для ручной заточки

1)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Какая бы сталь не использовалась для изготовления клинка, и какие бы кудесники термообработки не колдовали над закалкой лезвия, наступает момент, когда нож необходимо подправить и заточить. Особенно актуально стоит эта задача при нахождении на природе вне дома на пикнике, в походе или при исполнении служебных обязанностей вне города в полевых условиях.

2)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Среди всего этого многообразия обращают на себя внимание приспособления для ручной правки и точки ножей, компанией под торговой маркой «Work Sharp». Следует отметить, что функциональность таких приспособлений и естественно их цена колеблется в очень широких пределах. Однако подробное описание их особенностей, как правило, на сайтах интернет-магазинов отсутствует. Это особенно критично для тех. Кто проживает далеко от крупных городов, в которых можно увидеть их «в живую» в ножевых магазинах или на ножевых выставках. В этом обзоре сделана попытка исправить это положение, чтобы каждый, у кого возникает потребность в заточке ножа или другого бытового инструмента, мог осознанно сделать выбор в пользу приобретения или отказа от приобретения данной категории приспособлений.

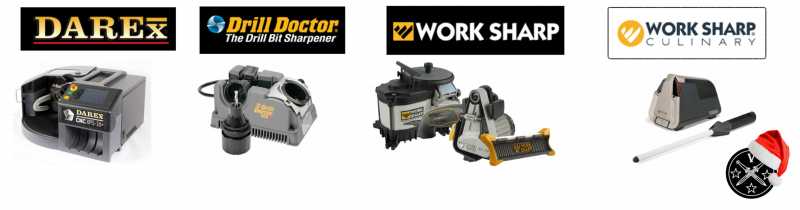

«Work Sharp» - это одно из отделений компании «Darex», специализирующейся на производстве различных приспособлений и станков для заточки режущих кромок различных инструментов (сверла, ножи и резаки, железки рубанков, стамески и т.п.) как в заводских, так и в домашних условиях.

3)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

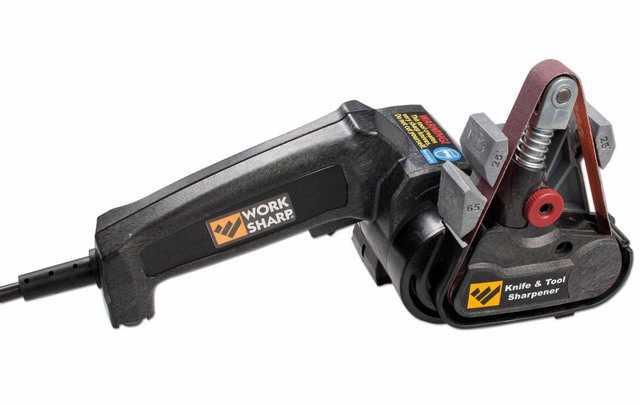

Компания «Work Sharp» известна у нас в России, прежде всего своими электрическими ленточными заточными станочками. Однако помимо этого она выпускает очень интересные приспособления для ручной заточки и правки ножей, присутствующие в ассортименте российских интернет-магазинов.

Всего в продаже можно обнаружить три вида таких точилок: «карманная» Guided Pack Sharpener, «полевая» - Guided Field Sharpener и система заточки и правки - Guided Sharpening System.

Все эти точилки выполнены в едином стилевом исполнении и отличаются размерами и функциональностью.

4)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Work Sharp Guided Pack Sharpener (WS GPS)

5)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Work Sharp Guided Field Sharpener (WS GFS)

6)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Work Sharp Guided Sharpening System (WS GSS)

7)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

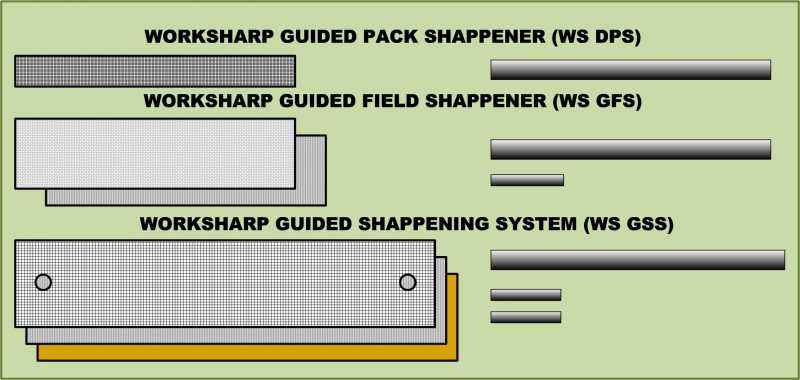

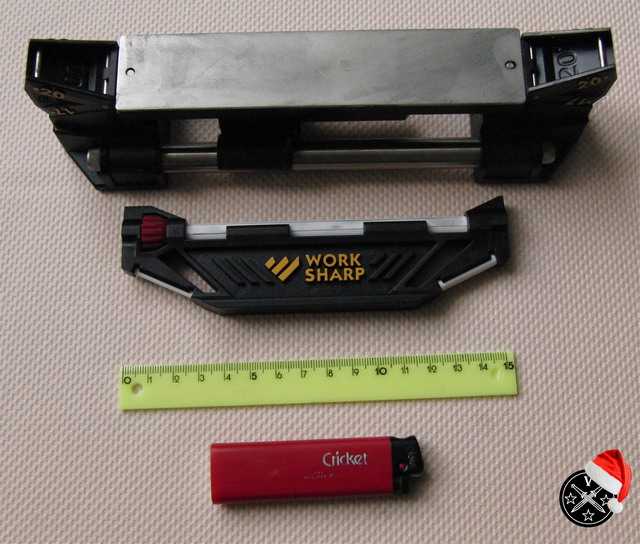

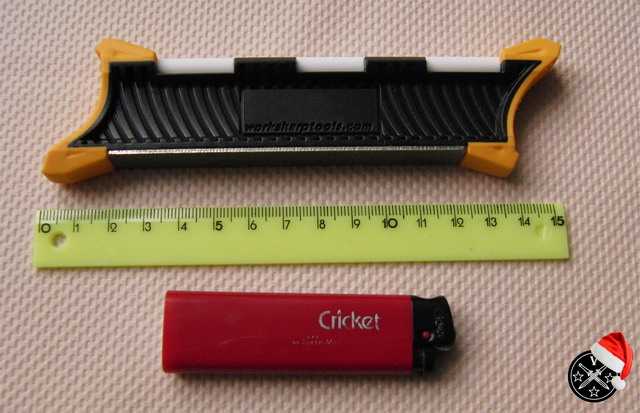

Сравнение размеров абразивных элементов ручных точилок «Work Sharp» (слева пластины с алмазным напылением, справа – керамические стержни)

Слово «Guided» в названии всех трех изделий связано с наличием в каждой точилке интегрированных (WS GPS, WS GFS) или сменных (WS GSS) специальных направляющих элементов, позволяющих удерживать правильный угол заточки/правки ножа.

8)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

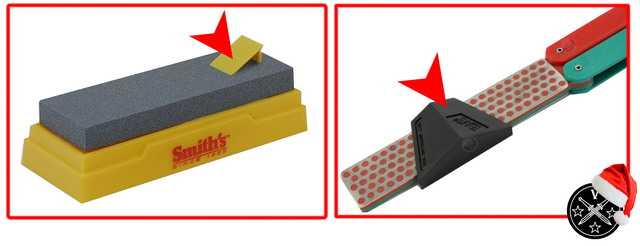

Шаблоны-направляющие в комплекте приспособлений для заточки ножей

Подобные направляющие иногда входят в комплект приспособлений для заточки ножей. Наличие таких направляющих значительно упрощает выдерживание правильного угла при манипуляциях ножом.

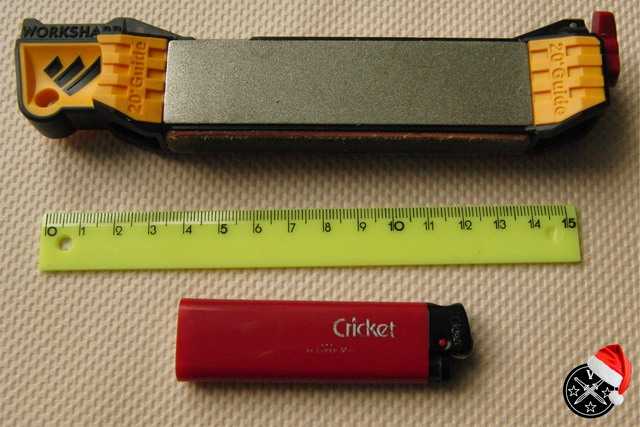

Карманная точилка Guided Pack Sharpener (WS GPS)

9)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

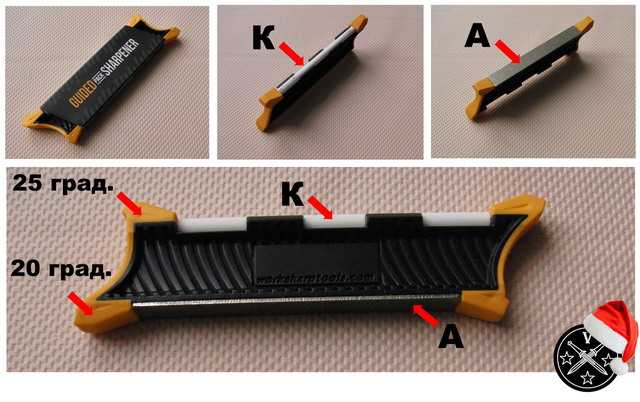

Это самая простая и бюджетная модель среди ручных точилок «Work Sharp» (в интернет-магазинах Москвы ее цена составляет около 1300 руб.). Ее размеры – 15х4,4 см, толщина – 12 мм.

В качестве абразивных элементов в ней используется пластина с алмазным напылением для точки ножа (направляющая «Guided» – 20о) и керамический стержень - для правки (25о). Размеры рабочих зон: алмазной пластины – 100х12 мм,  керамического стержня (длина) – 100 мм.

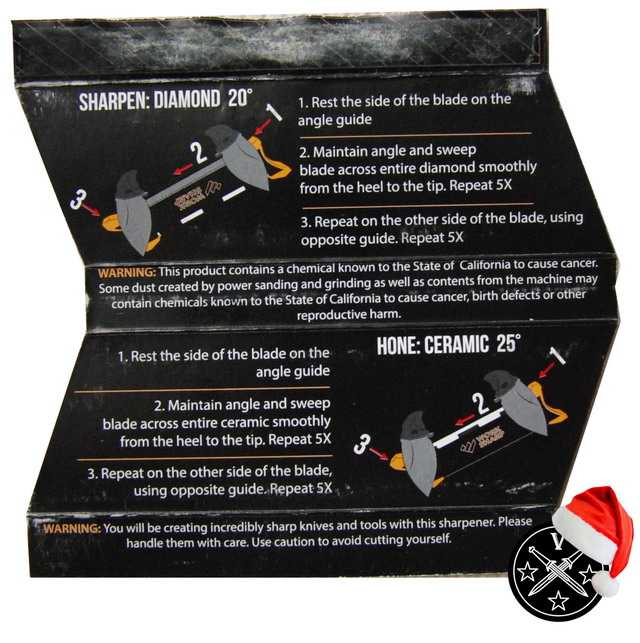

Приспособление продается без упаковки – только зона заточки закрыта картонной ленточкой, на оборотной стороне которой находится инструкция на английском языке.

10)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Стоимость точилки в Москве – около 1300 руб.

Примечание: на сайте «Work Sharp» эта точилка отсутствует в каталоге выпускаемой продукции. Возможно, она снята с производства, хотя в российских интернет магазинах ее еще можно найти.

Достоинства:

- компактность;

- надежная конструкция;

- доступная цена;

- наличие направляющих для поддержания правильного угла заточки/правки.

Недостатки:

- небольшая площадь рабочих зон;

- не предусмотрена правка серейторной заточки.

Полевая точилка Guided Field Sharpener (WS GFS)

11)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

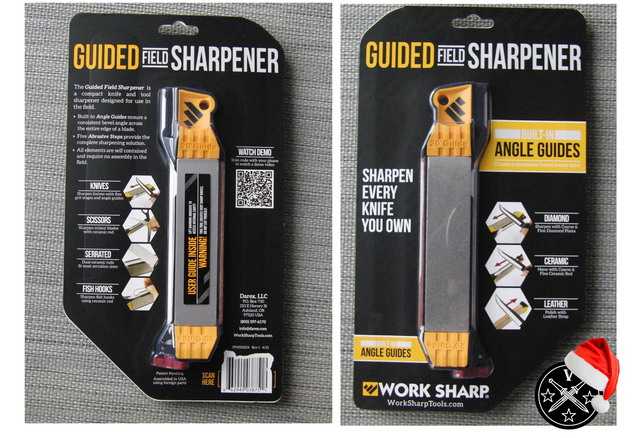

Точилка продается упакованной в блистер с изображениями, которые показывают для заточки каких инструментов можно использовать эту точилку, а также ее функциональные элементы.

12)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

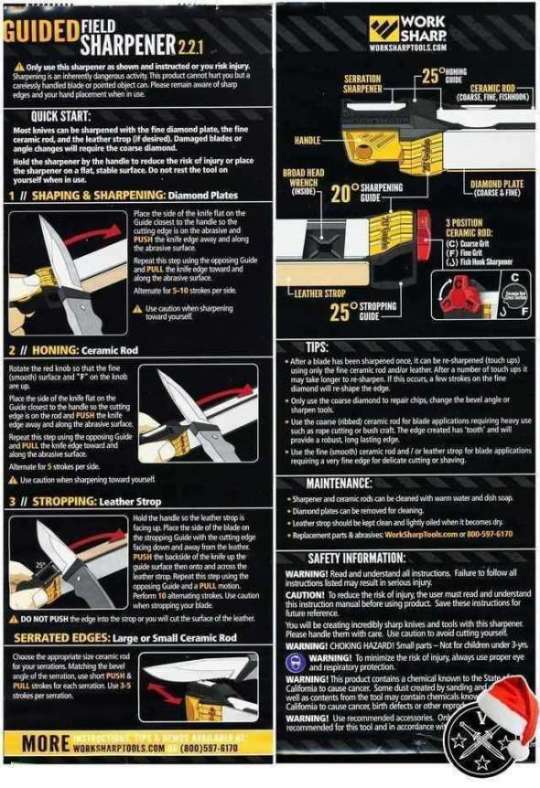

Внутри блистера находится руководство пользователя на английском языке.

13)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

14)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

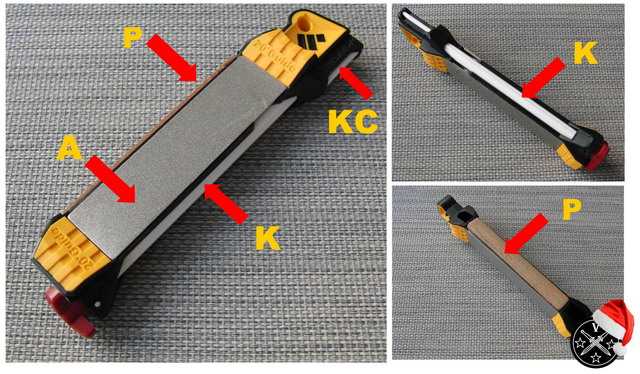

Точилка имеет следующие 4 рабочие зоны:

- «заточная» - две (грубо/точно) съемные пластины с алмазным напылением «diamond plates» (F) 100 х 25 мм;

- для правки ножей без серейторной заточки – керамический стержень (К) с тремя зонами разной абразивности длиной 105 мм;

- для правки серейторной заточки керамический стержень малого диаметра (КС) для серейторной заточки,  длина стержня -  25 мм;

- для правки на кожаной полоске (Р) 100 х 12 мм.

15)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

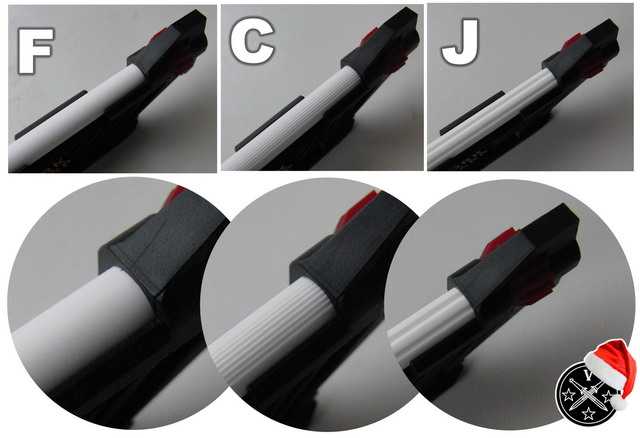

Различные зоны на керамическом стержне

16)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

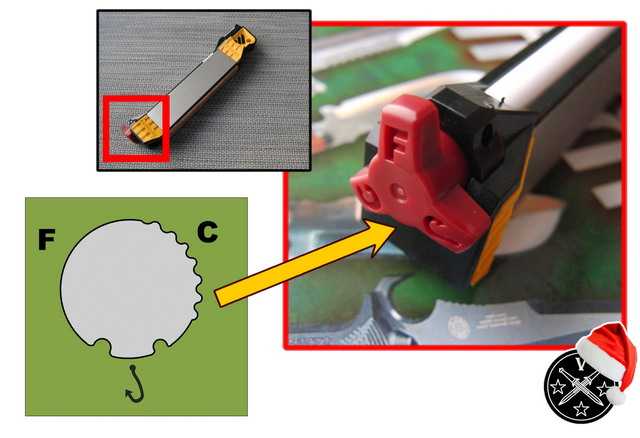

Ручка переключения зон керамического стержня и его поперечный профиль

Переключение на разные участки абразивности керамического стержня осуществляется с помощью небольшой ручки красного цвета с нанесенными обозначениями этих зон. Положение «крючок» предназначено для заточки иголок и рыболовных крючков.

17)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

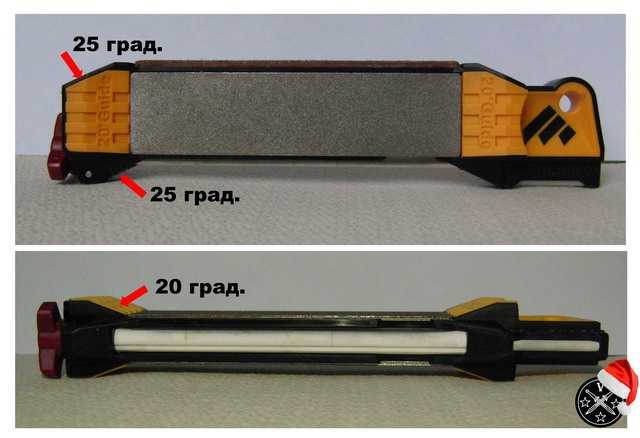

Интегрированные направляющие («Guided») позволяют выдерживать угол 20о при заточке на алмазных пластинах и 25о при правке на керамическом стержне и кожаной полоске.

18)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

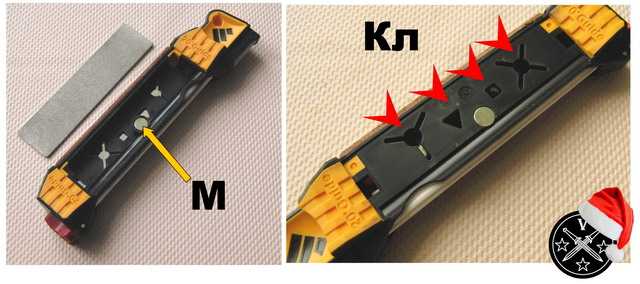

Металлические пластины с алмазным напылением – съемные. На точилке они удерживаются магнитом (М). Под одной из пластин находится полость для ношения различных мелочей (например, леска, рыболовные крючки, кусочек полировочной пасты и др.). Кроме этого на дне этой полоски находятся четыре фигурных отверстия (Кл), которые можно использовать в качестве ключей для снятия наконечников арбалетных стрел.

Поскольку на кожаную полоску точилки наносится полировочная паста, то таскать ее в кармане одежды не очень приятно. Производитель не предусмотрел никакого чехла для переноски точилки, поэтому его пришлось изготовить из кожи самостоятельно.

19)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

В московских магазинах ее цена составляет около 1300-1500 руб.

Достоинства:

- надежная конструкция;

- отличное соотношение «цена/качество»;

- небольшие размеры;

- возможность точки/правки ножей с серейторной заточкой;

- многоступенчатость операций – две металлические пластины с алмазным напылением разной степени абразивности, керамический стержень для грубой и точной доводки, кожаная полоса для полировки лезвия.

Недостатки:

- отсутствует инструкция на русском языке;

- металл на пластинах с алмазным напылением подвержен коррозии;

- отсутствует чехол для переноски.

Система заточки инструмента Guided Sharpening System (WS GSS)

20)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

21)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

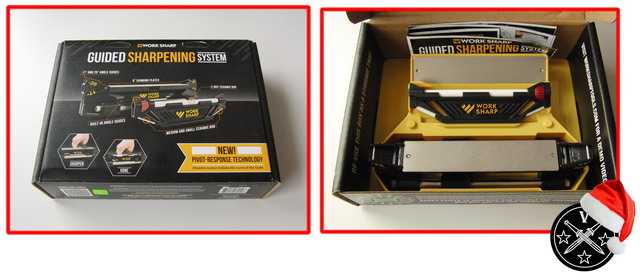

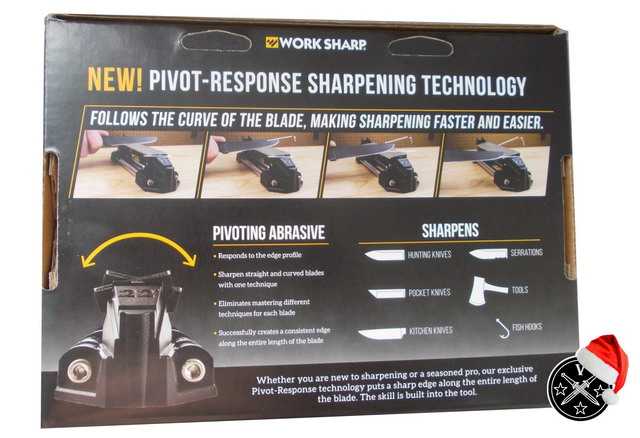

Система поставляется в картонной коробке, на лицевой стороне которой показано устройство элементов системы, а на обратной – показано действие поворота рабочего стола и инструменты, которые можно заточить с помощью этой системы.

22)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

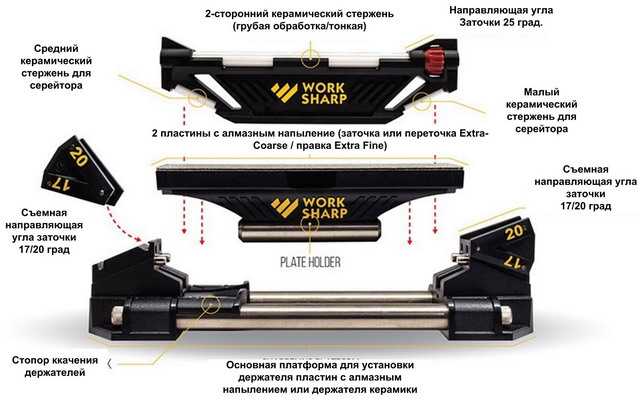

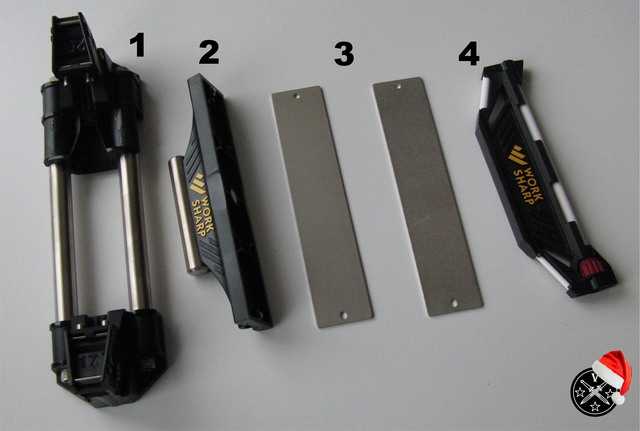

Внутри коробки в пластиковом держателе находятся все части этой системы заточки: платформа-основание (1), держатель пластин с алмазным напылением (2), две пластины с алмазным напылением (3) и держатель керамических стержней (4).

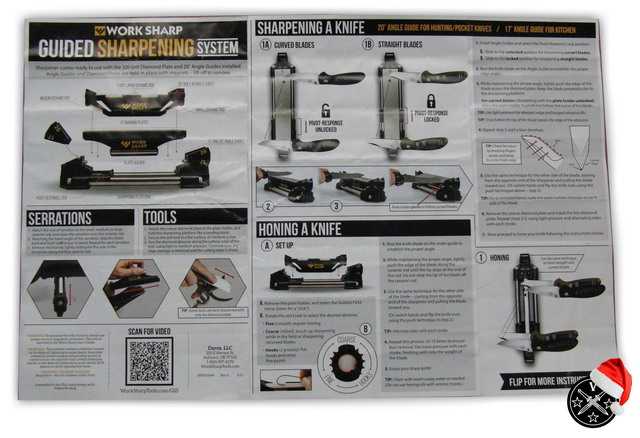

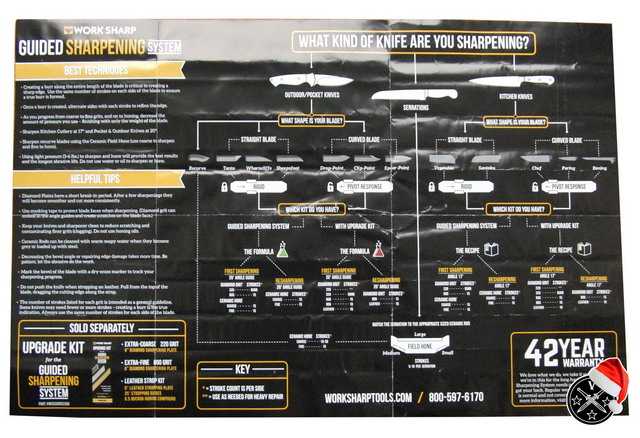

Кроме этого внутри коробки находится подробное руководство-буклет.

23)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

24)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Для точки и правки инструмента на платформу устанавливается либо держатель «алмазных» пластин, либо держатель керамических стержней. Для предотвращения по поверхности опоры платформы имеют прорезиненные накладки.

25)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

На платформе имеются быстросъемные направляющие угла заточки (Guided), которые могут быть установлены в одно из двух положений 20о или 17о для работы с алмазными брусками. Направляющие фиксируются на платформе магнитными держателями, что позволяет быстро изменить их положение для выбранного угла заточки.

В зависимости от состояния лезвия на держатель алмазных брусков может быть установлена пластина с крупным зерном 320 грит (grit) для «грубой» заточки («coarse») - или мелким зерном 600 грит для более тонкой работы («fine»). Размеры пластин – 100 х 25 мм.

26)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

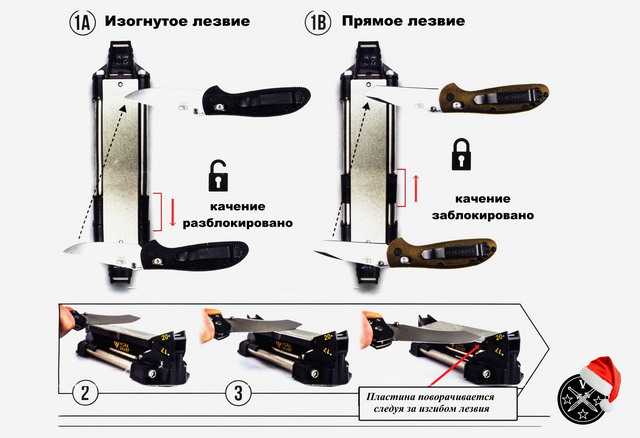

Держатель может быть зафиксирован на платформе неподвижно для заточки прямых лезвий, либо подвижно – для заточки лезвий с изгибом. Смена характера установки осуществляется скользящим фиксатором – стопором качения. Качание рабочего стола с алмазной платиной позволяет выдержать правильный угол заточки на скругленном участке лезвия.

27)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

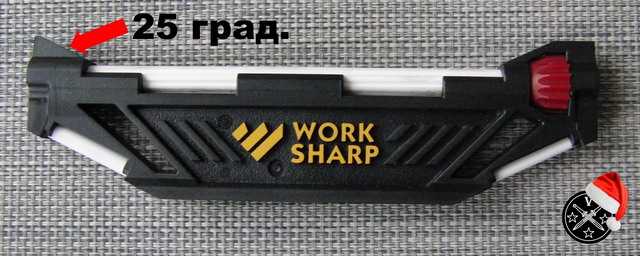

Конструкция держателя керамических стержней в целом подобна полевой точилке «Field Sharpener». Отличие заключается в отсутствии кожаной полоски, наличии двух малых стержней для серейторной заточки длиной 25 мм и диаметрами 3 мм и 4,5 мм и несколько иной конструкцией ручки для смены зоны на керамическом стержне. В держатель интегрированы шаблоны-направляющие угла заточки 25о. Держатель керамики может быть установлен на платформу только неподвижно.

Примечание: Конструкцию держателя можно самостоятельно усовершенствовать, дополнив ее кожаной полоской для полировки лезвия, наклев ее на плоскую площадку в нижней части держателя, подобно тому, как это сделано в полевой точилке «Guided Field Sharpener».

28)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Оба держателя можно использовать и без закрепления на платформе. Кроме этого можно снять алмазные пластины с держателя для удобства затачивания некоторых инструментов.

Компания гарантирует безотказную эксплуатацию системы «WS GSS» в течение 42 лет!

Цена в Москве 4.300 – 6.500 руб.

За такую цену можно было бы вполне включить в комплект поставки какой-нибудь чехол или кейс для переноски.

Достоинства:

- качественная точка и правка ножей даже неопытными пользователями;

- большая площадь абразивных зон.

- универсальность;

- прочная, надежная конструкция;

- возможно увеличение функциональности системы за счет приобретения разширяющего комплекта.

Недостатки:

- высокая цена;

- отсутствует приспособление для полировки лезвия на коже;

- не предусмотрено что-либо для переноски (сумка, кейс и п.п.);

- нет инструкции на русском языке.

Accessory Upgrade Kit for Guided Sharpening System

И без того высокая функциональность системы может быть еще больше повышена за счет приобретения комплекта «Accessory Upgrade Kit for Guided Sharpening System».

29)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

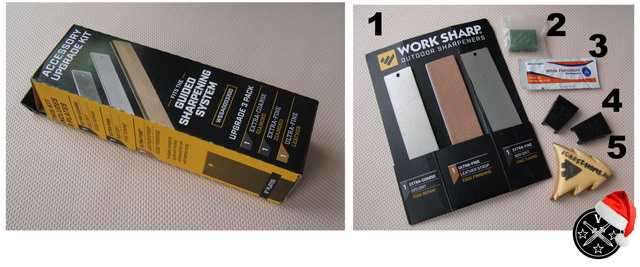

Обычная комплектация набора включает:

- две пластины с алмазным напылением для очень грубой обработки («extra coarse») с зернистостью 220 грит и наоборот «очень деликатной обработки» («extra-fine») - 800 грит (на фото под №1);

- - кусочек полировочной пасты (2);

- две сменных направляющих угла заточки 25о .(4).

В некоторых случаях этот комплект расширяется добавлением пробковой подушечки для полировочной пасты (5) и небольшой упаковкой геля для рук (3).

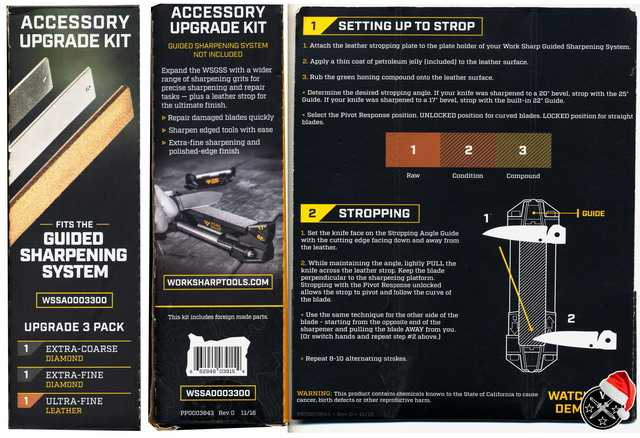

Инструкция по использованию набора находится на обратной стороне упаковки сменных металлических пластин.

30)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

Цена такого апгрейт-набора в Москве колеблется в широком пределе от 2.800 до 4.500 руб.

31)ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНОЙ  ЗАТОЧКИ И ПРАВКИ НОЖЕЙ WORKSHARP

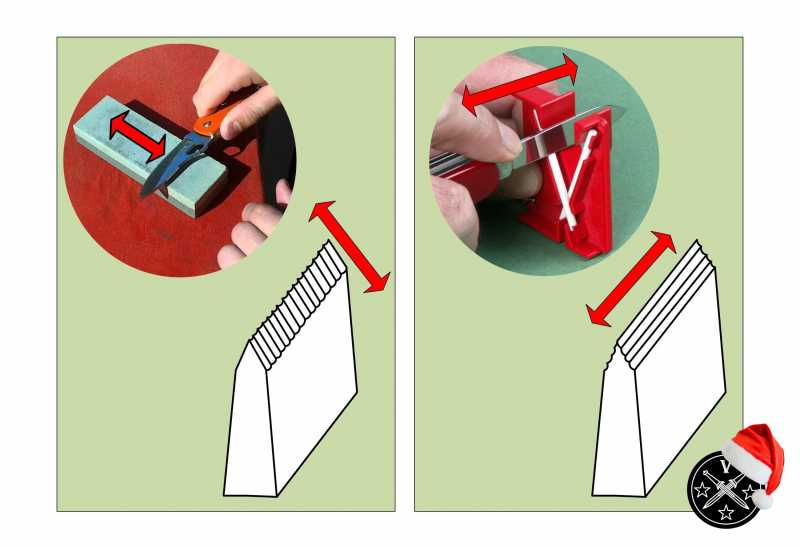

В заключение следует отметить, что в популярных карманных приспособлениях для заточки ножей с «Х-образными» элементами из твердосплавных пластин или керамических стержней заточка происходит очень быстро, но режущая кромка затачивается в продольном направлении и отличается хрупкостью. В результате разрушения режущей кромки нож быстро теряет остроту. Во всех ручных точилках «Work Sharp» лезвие затачивается классическим образом -  в поперечном направлении. При этом его режущая кромка представляет собой микропилу, и заточка ножа сохраняется дольше.



P.S.

Скоро Новый Год и описанные изделия «Work Sharp» могут стать отличным подарком ножеману.
