Продолжение статьи Hammerli Master, Hammerli single.

Опубликовано:
Все же решил написать продолжение про один уникальный пистолет

Разборка и сборка клапана

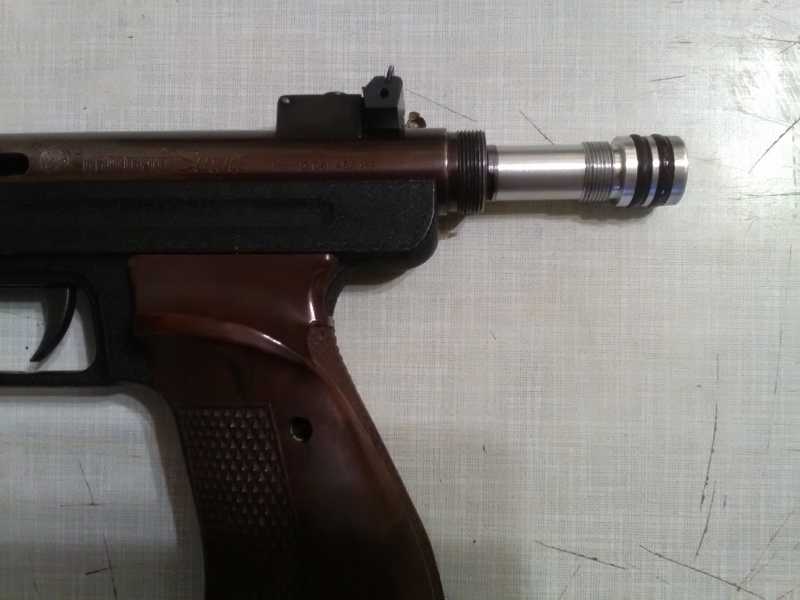

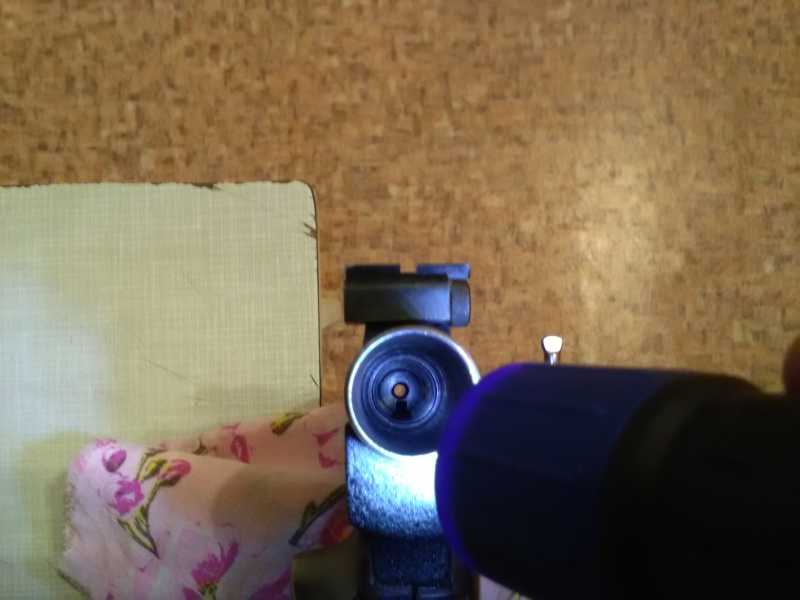

Всем доброго здравия! Все же решил написать продолжение про один уникальный пистолет, с интересным клапаном. Система уникальная, клапанный узел стоит на одной линии со стволом, да и сам клапанный узел интересный. И так начнем, вот на этой картинке виден клапан, который разберу и покажу.


1)Продолжение статьи Hammerli Master, Hammerli single.

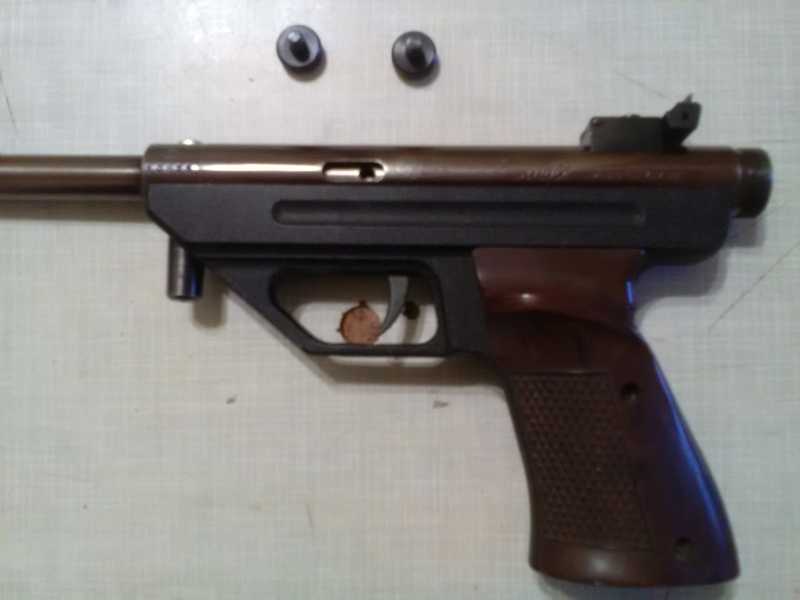

Вывинчиваем рычажки взвода ударника, вывинчиваем клапанный узел.2)Продолжение статьи Hammerli Master, Hammerli single.

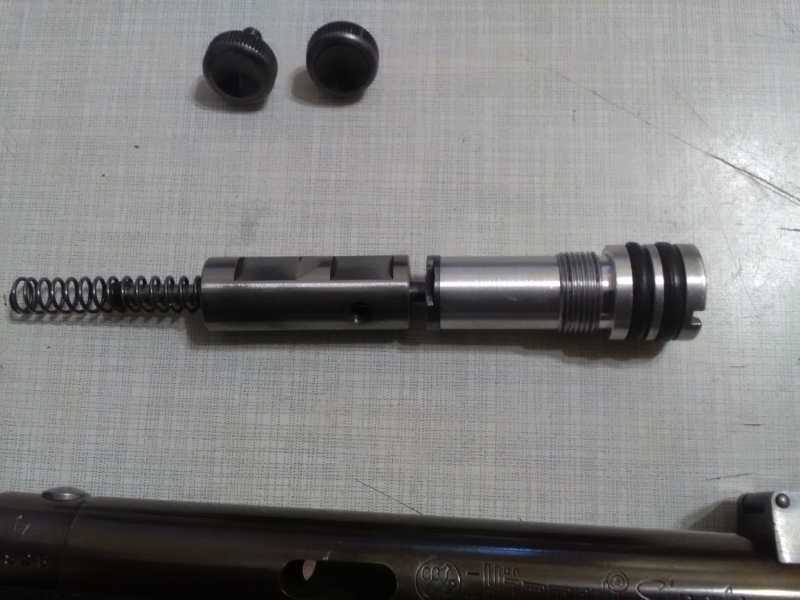

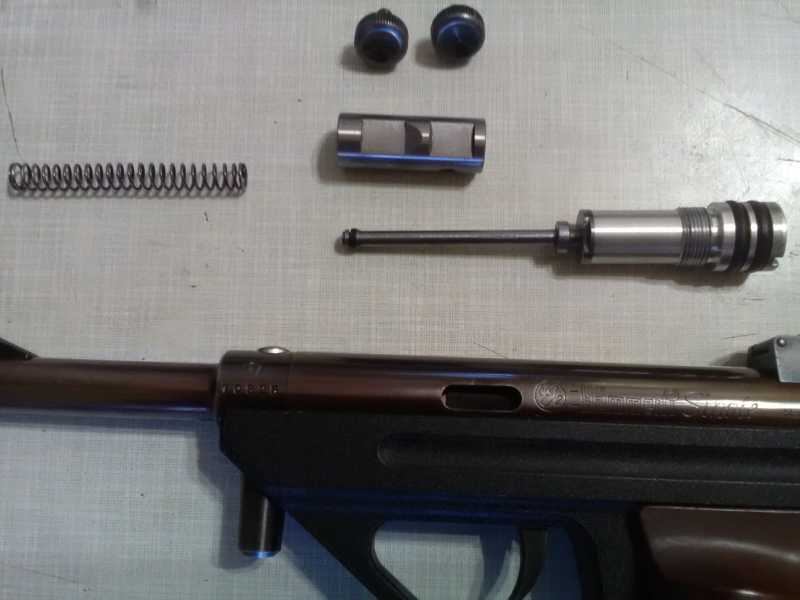

Снимаем со штока клапенного узла пружину и ударник. Раскручиваем  клапанный узел.



3)Продолжение статьи Hammerli Master, Hammerli single.


4)Продолжение статьи Hammerli Master, Hammerli single.

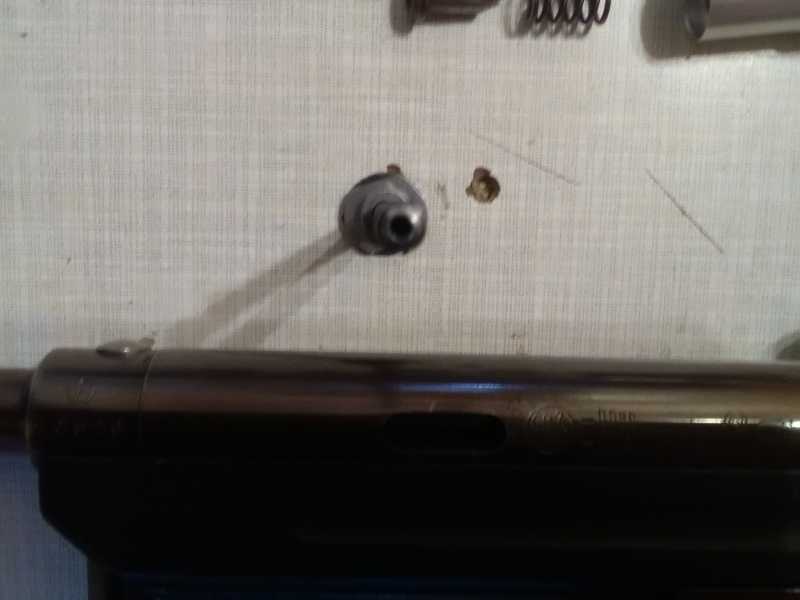

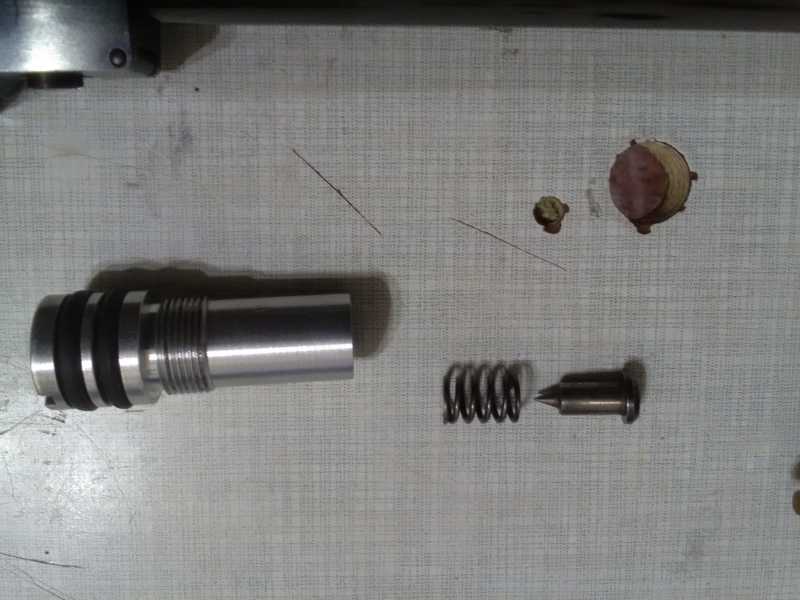

Вытаскиваем пробойник баллончика СО2 с пружиной.


5)Продолжение статьи Hammerli Master, Hammerli single.

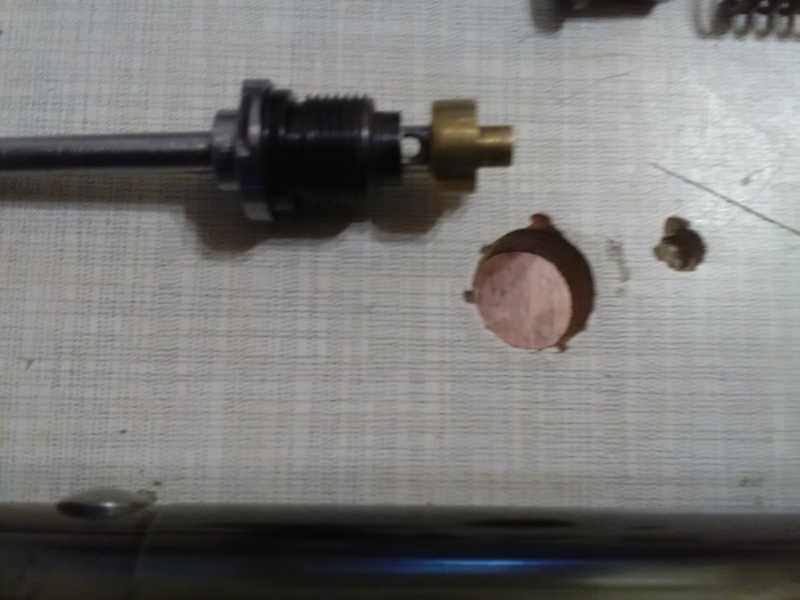

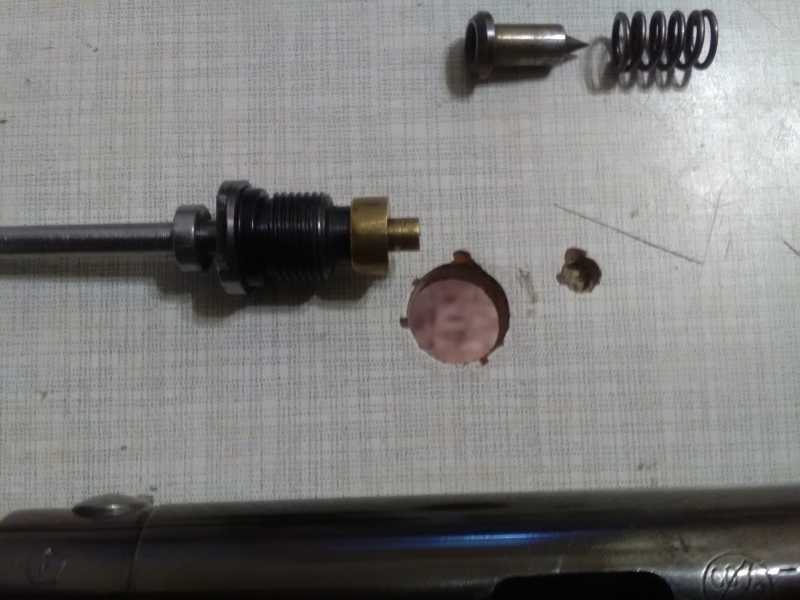

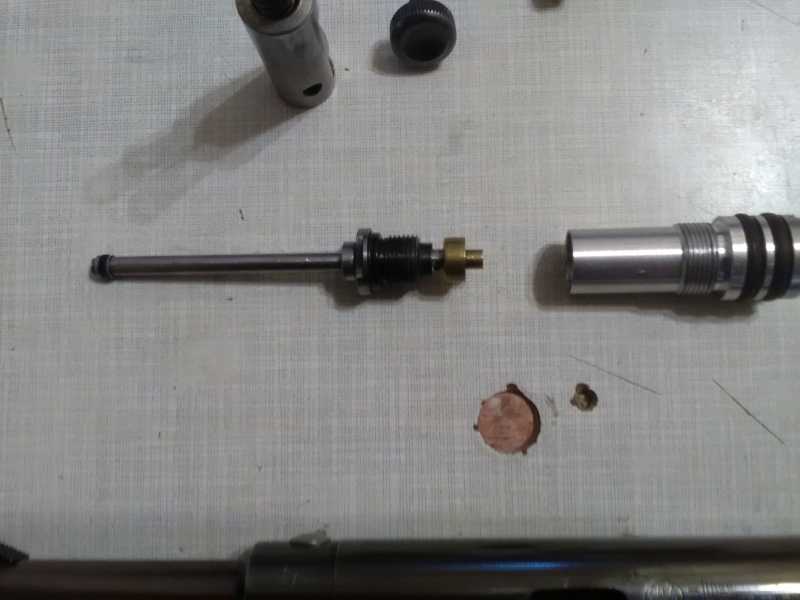

Это шток клапанного узла с отверстием.


6)Продолжение статьи Hammerli Master, Hammerli single.


Клапан открыт.


7)Продолжение статьи Hammerli Master, Hammerli single.


Клапан закрыт.


8)Продолжение статьи Hammerli Master, Hammerli single.

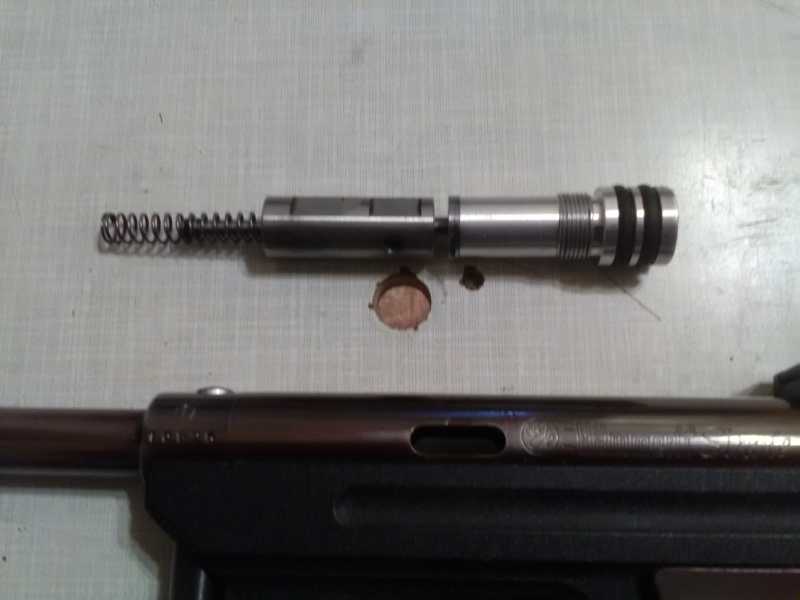

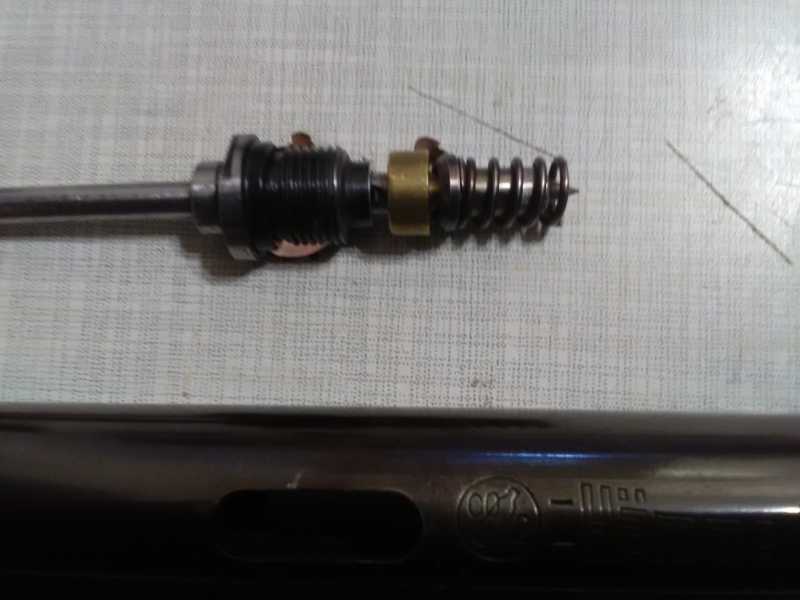

Клапан почти в сборке.


9)Продолжение статьи Hammerli Master, Hammerli single.

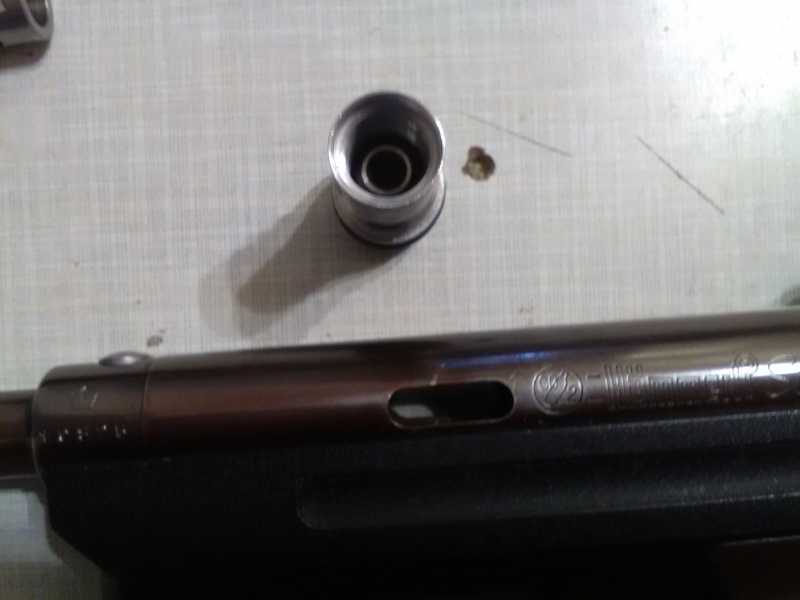

Собирается клапан с пробойника, устанавливаем пружину затем пробойник.


10)Продолжение статьи Hammerli Master, Hammerli single.

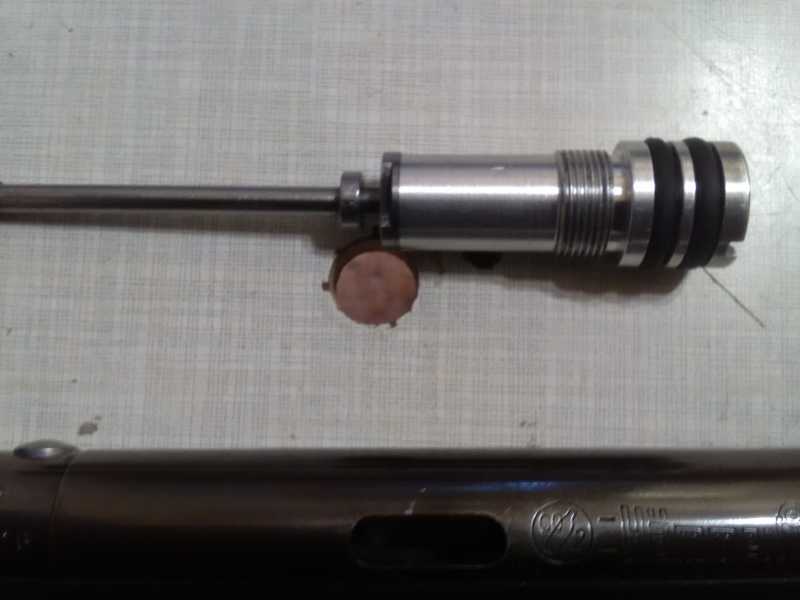

Вставляем клапан и завинчиваем шток.


11)Продолжение статьи Hammerli Master, Hammerli single.


Надеваем на шток ударник, пружину.


12)Продолжение статьи Hammerli Master, Hammerli single.


Всю эту конструкцию вставляем в нутро, в глубине видно фиксатор клипа.


13)Продолжение статьи Hammerli Master, Hammerli single.


Завинчиваем клапанный узел.


14)Продолжение статьи Hammerli Master, Hammerli single.


Завинчиваем рычажки взвода ударника.


15)Продолжение статьи Hammerli Master, Hammerli single.

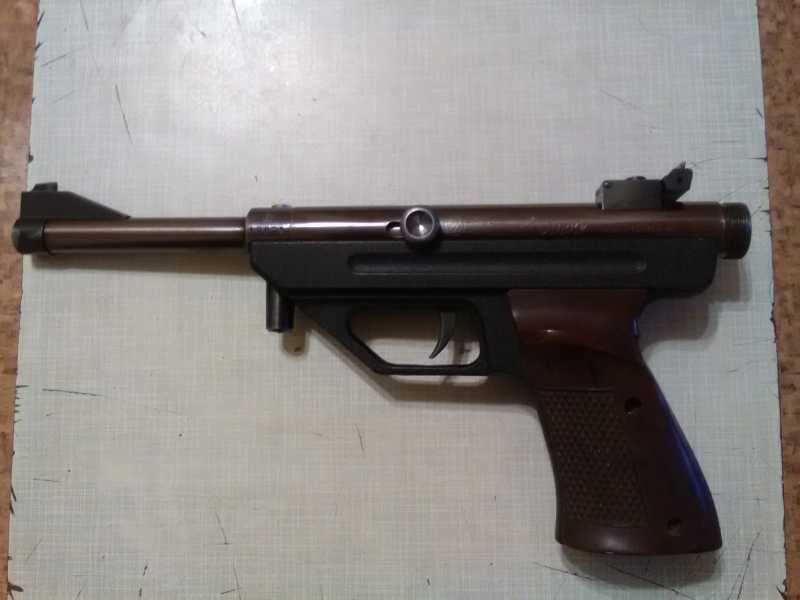

Вот что получилось.


16)Продолжение статьи Hammerli Master, Hammerli single.


Как видите клапанная система интересная, главное надёжная, вообще раньше пневматическое оружие делали качественно, просто, долговечно, сейчас стараются все делать с наворотами. Вот пожалуй и все, статья получилась сухонькая, но думаю все понятно. И ещё, сам клапан не выкручивал, латунный клапан с уплотнителем и бобышкой для пружины пробойника.
