В одной из своих статей освещал вопрос про модули, преобразующие пистолеты в подобие автоматов

Картонный обвес своими руками

Он, забавляясь бадмингтоном,
Ракеты строит из картона,
А танки клеит из бумаги,
Держись, амерские салаги!

В одной из своих статей освещал вопрос про модули, преобразующие пистолеты в подобие автоматов (тактический обвес) Переделка пистолета в карабин.

Называется это Pistol to Personal Defense Weapon Converter.

Решил сделать и себе что-либо подобное.

То есть из пневмопистолета сделать автомат. Руки чешутся поклеить что-нибудь.

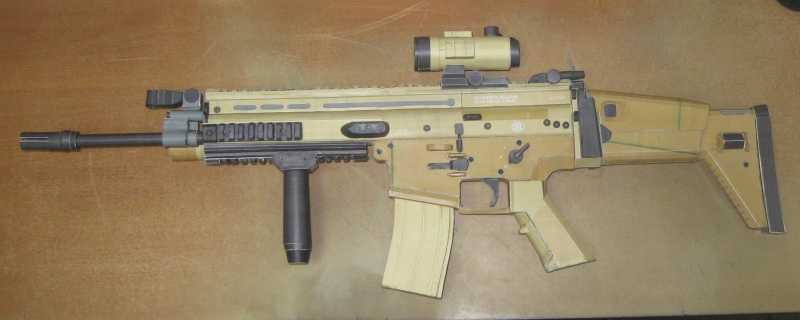

Сыну склеил FN SCAR-L

1)Картонный обвес

Надо и себя потешить wink



От идеи до реализации прошло довольно много времени. На поиск оригинала-исходника, материалов, технологий ушло много времени.

Изначально загорелся идеей сделать модуль ''как у Байкала''

2)Картонный обвес

3)Картонный обвес

4)Картонный обвес

но потом охладел к нему. Да, ПМ-легендарная вещь. Но реализация с моим Borner-PM будет сложна без ''допилки'' самого пистолета. А допиливать ой как не хотелось бы. К тому же оригинальный модуль не позволит заряжать баллон без вытаскивания пистолета из обвеса. А хотелось бы, чтобы всерьез и надолго. То есть собрать обвес, по возможности разборный. Мало ли, нужно будет перенести до места стрельб компактно, а в собранном состоянии не уподоблять изделие нашему МР-651, когда для зарядки баллона нужно отвинтить приклад с прицелом. И плюс предохранитель должен оставаться открытым. Вот такое техническое задание поставил я сам себе.

 Да и подержав однажды в руках Crossman Comrade захотелась тоже что-то подобное,  более ''автоматическое''. А выше означенный обвес ПМ какой-то ...ну не брутальный...

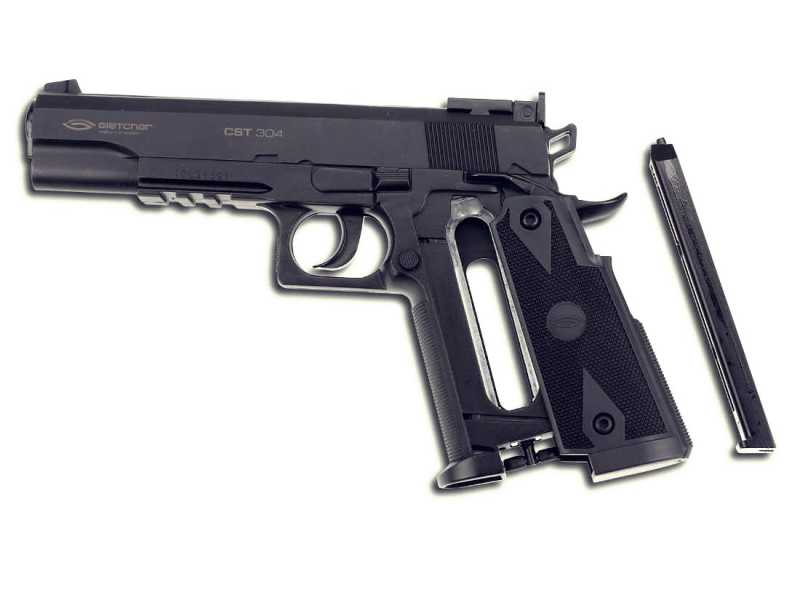

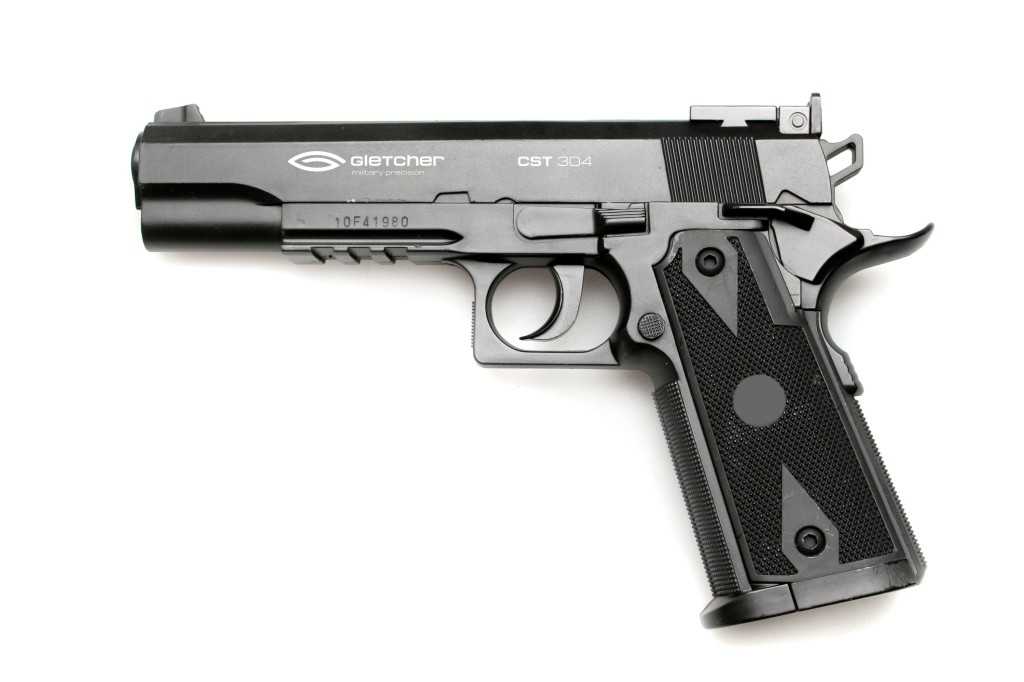

За ''мотор'' будущего устройства был взят Пневматический пистолет Gletcher CST 304 ( Пневматический пистолет Gletcher CST 304 4,5 мм )

5)Картонный обвес

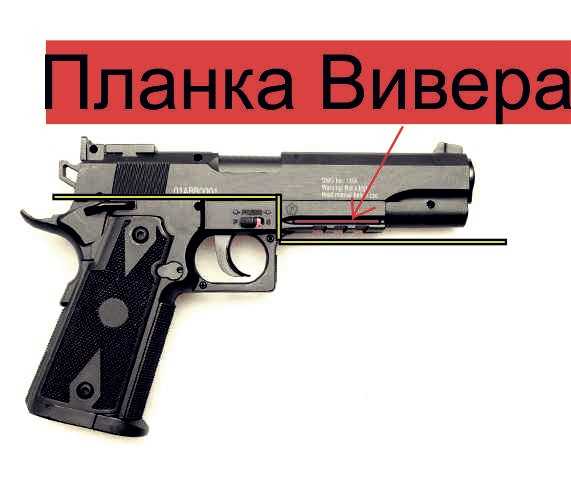

Пистолет с массивной рукояткой, с предохранителем над спусковым крючком, с планкой Вивера на рамке (неплохой вариант фиксации пистолета в обвесе), Мушка и целик, выполненные заодно с затвором пистолета и отсутствие подвижных частей и уж тем более, Блоубека (в данном случае для крепления пистолета в обвесе это будет большим плюсом).

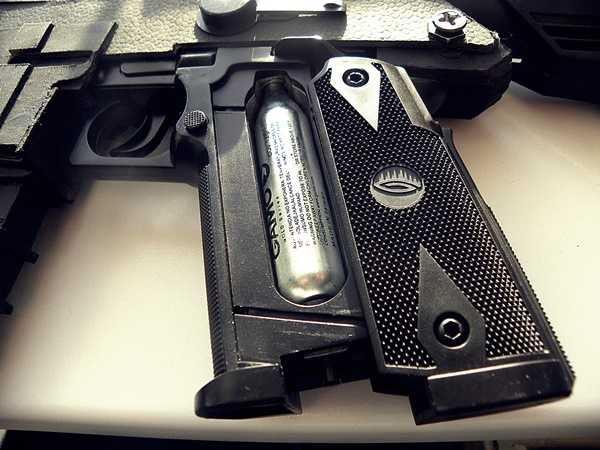

Баллон, загружаемый в нишу рамки и предохранитель справа над спусковой скобой

6)Картонный обвес

7)Картонный обвес

предполагают открытую рукоять в обвесе.

8)Картонный обвес

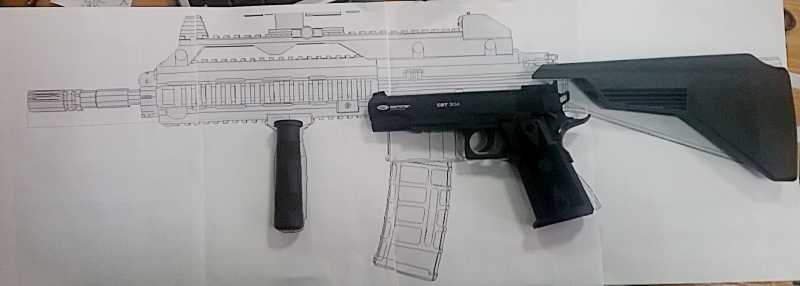

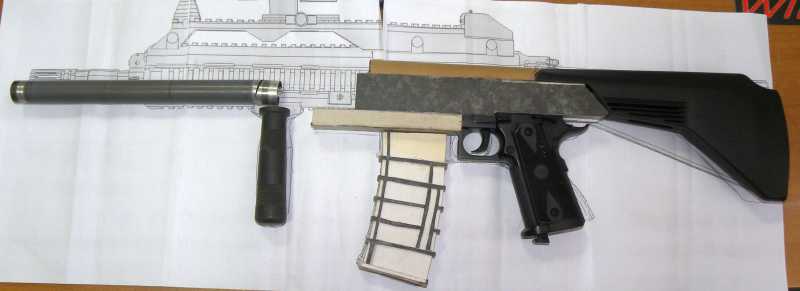

Был нарисован масштабный контур 304-го и начал его примерять к разным автоматическим винтовкам (карабинам)

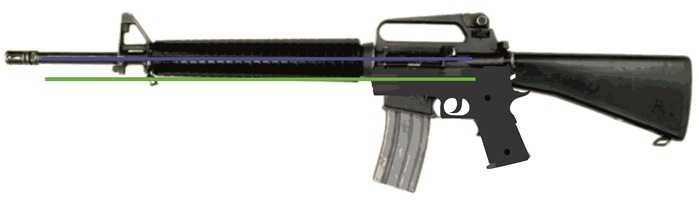

М16

9)Картонный обвес

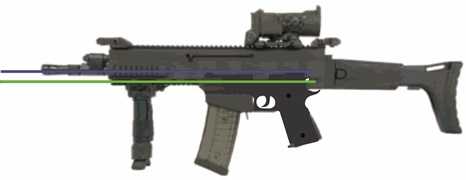

CZ 805 BREN A2

10)Картонный обвес

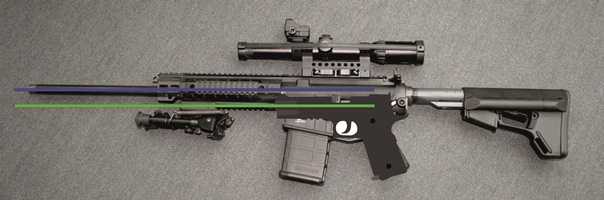

Sig Sauer 716

11)Картонный обвес

SigSauer 556

12)Картонный обвес

все не то: ось ствола пистолета ниже оси ствола карабина....

В конце концов в качестве образца был выбран H&K 416-подобный образец.

13)Картонный обвес

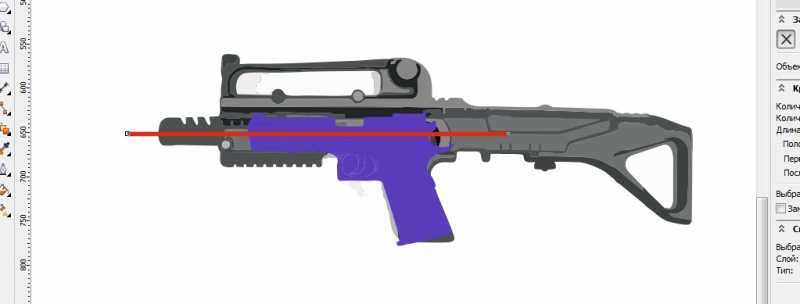

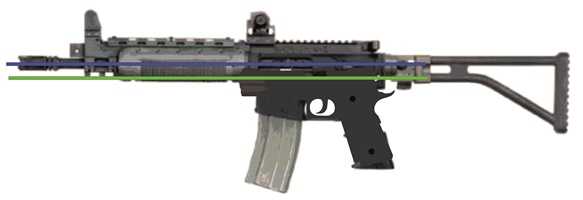

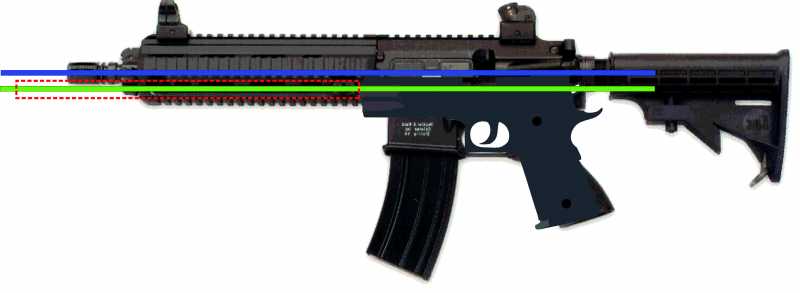

красным пунктиром ниже обозначен новый фальш-ствол

14)Картонный обвес

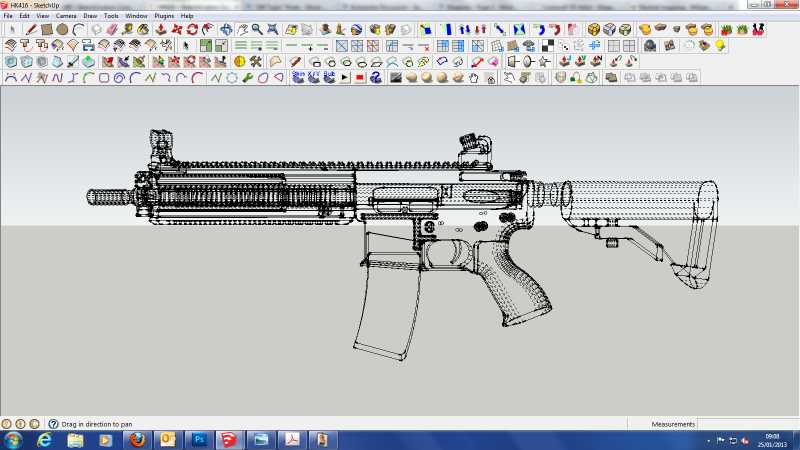

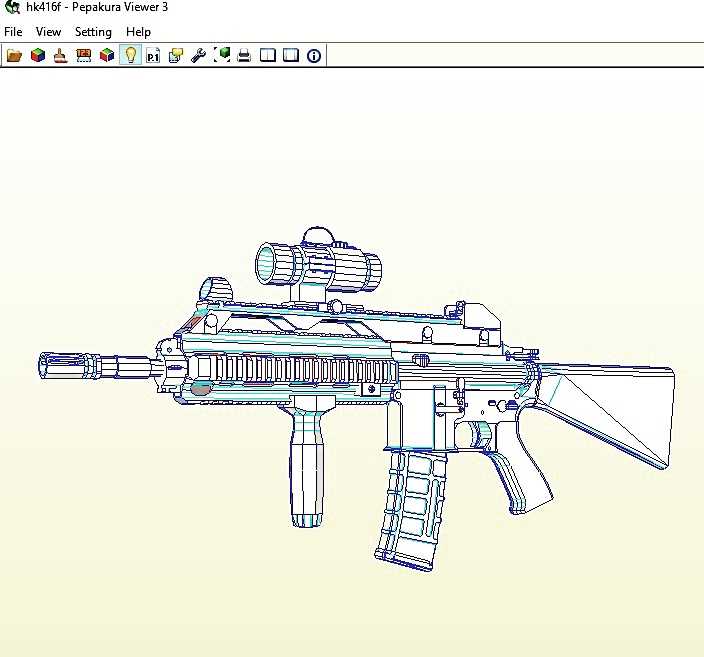

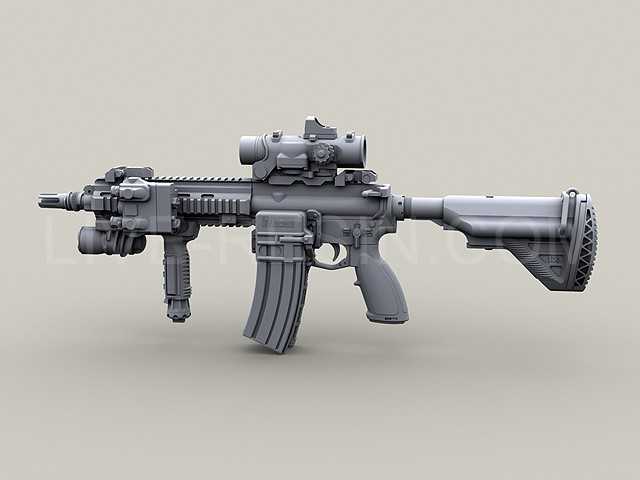

имелась и 3D модель

15)Картонный обвес

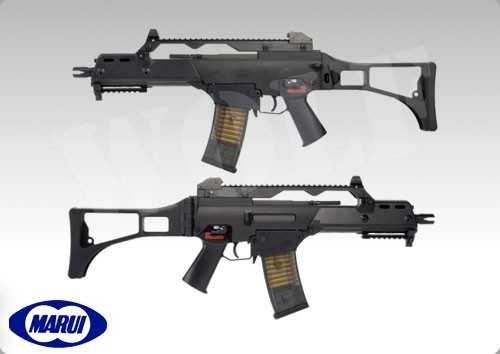

мне показалось, что верхняя ручка там лишняя (возможно на H&K G36C она и смотрится),

16)Картонный обвес



потому было решено отталкиваться от такого вида.

17)Картонный обвес

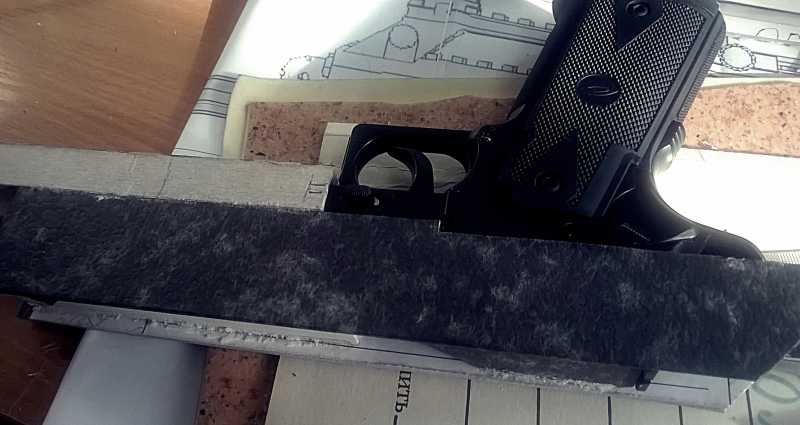

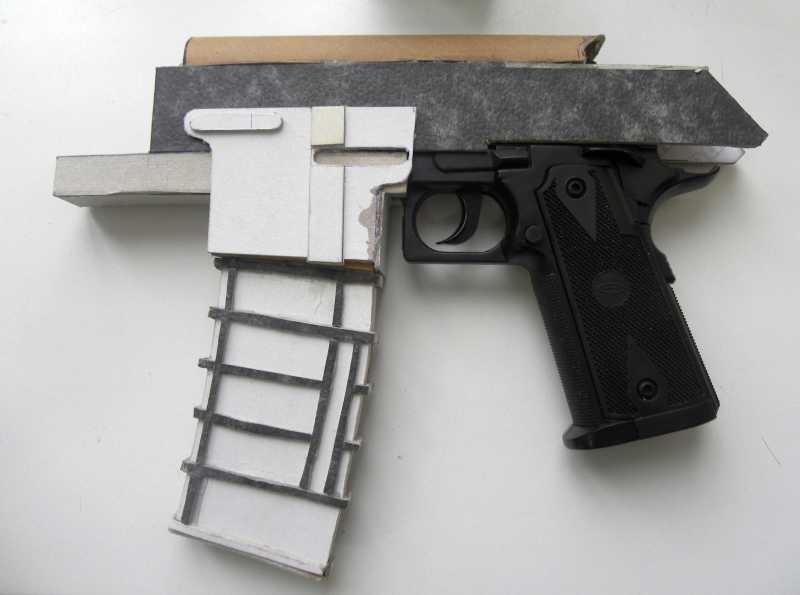

В качестве ''силового'' каркаса был использован переклей из папок типа ErichKrause. Толстый, жесткий фактурированый с лицевой стороны картон.

18)Картонный обвес

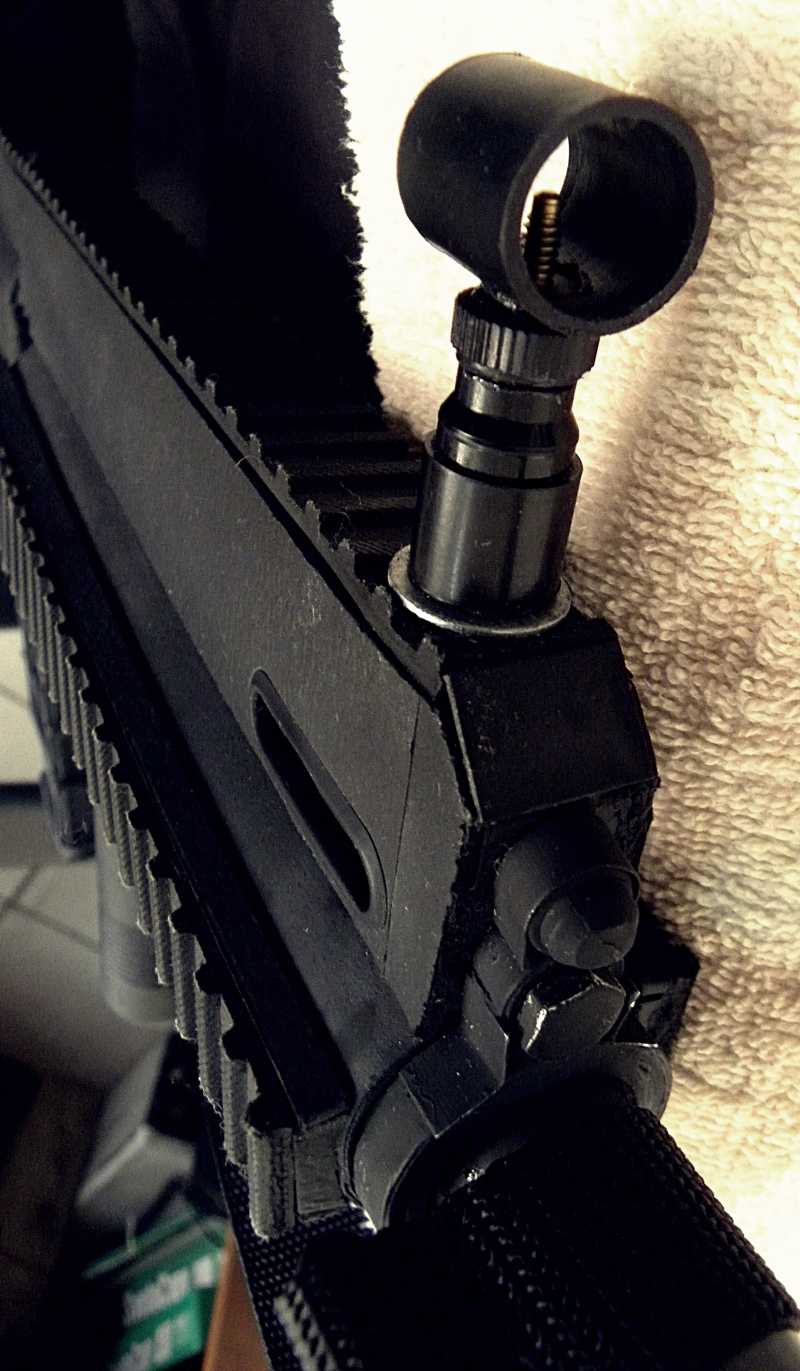

Целик и мушка по жестким картонным направляющим фиксируются в кожухе.

19)Картонный обвес

20)Картонный обвес

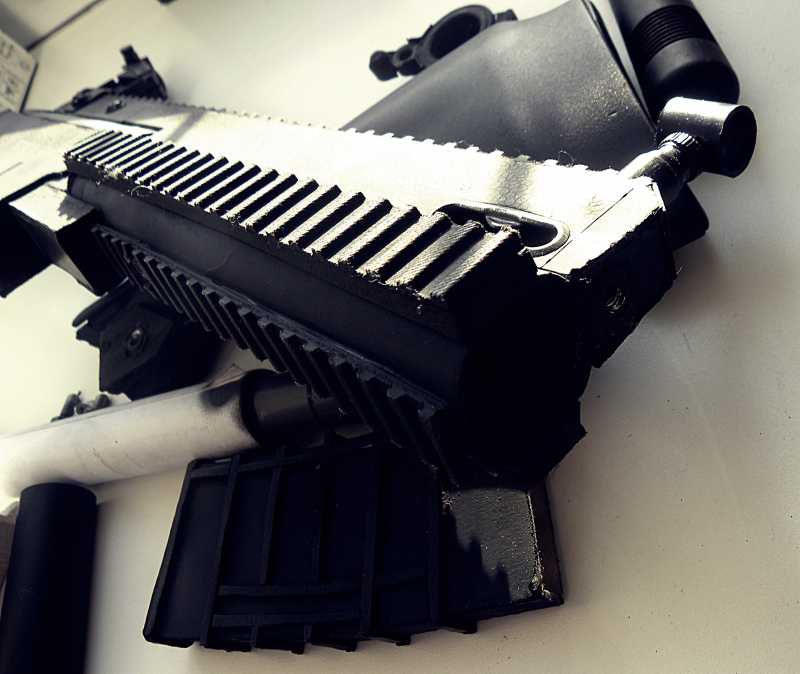

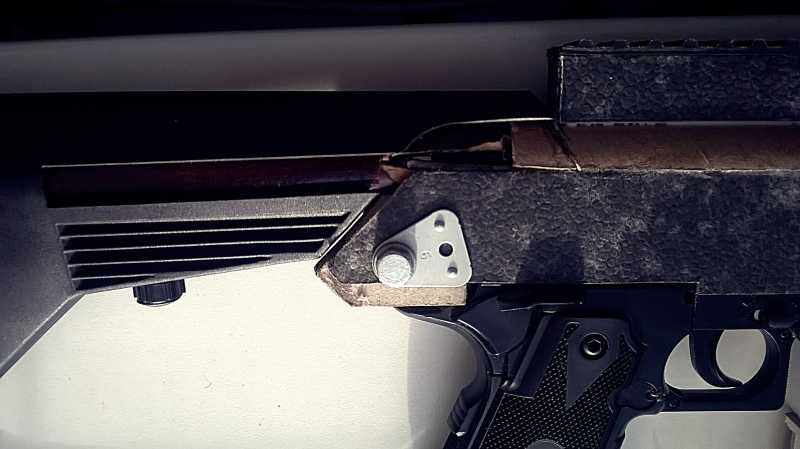

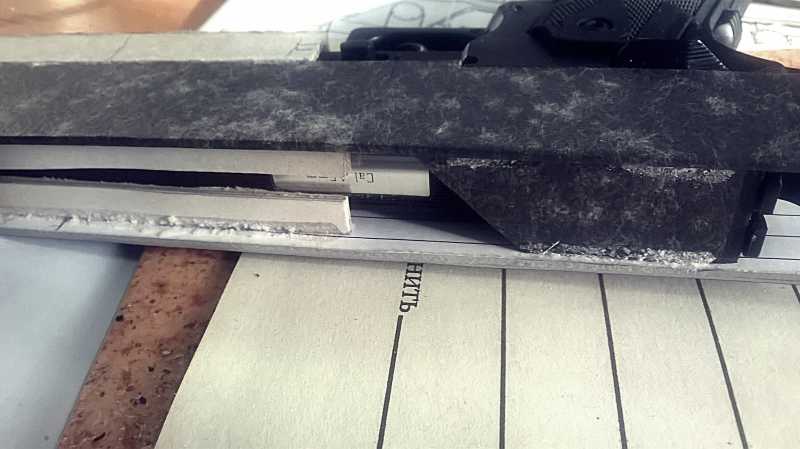

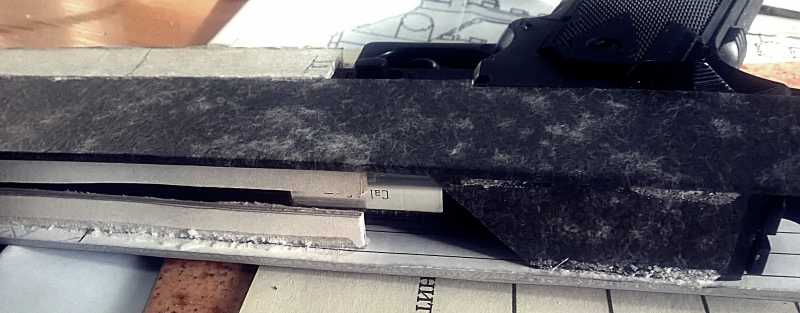

Внутри кожуха находятся пластиковые направляющие, на которых крепится планка Вивера.

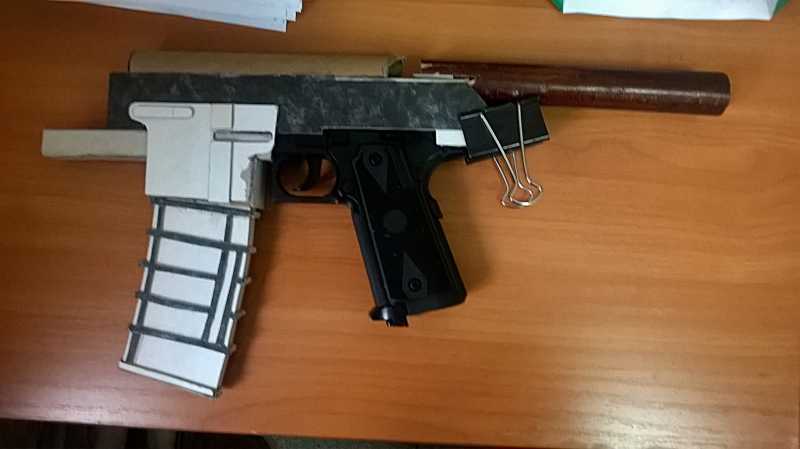

Также были использованы трубки-каркасы от пищевой пленки (или пищевой фольги, точно не помню)-жесткие, прочные. Одна целиком пошла на кожух ствола, другая (продольная половина) на элемент затвора.

Клей-суперклей на соде (в основном, для прихватывания узлов) и дополнительно-Момент-столяр. Последним полностью проливались все стыки и узлы, от души.



21)Картонный обвес

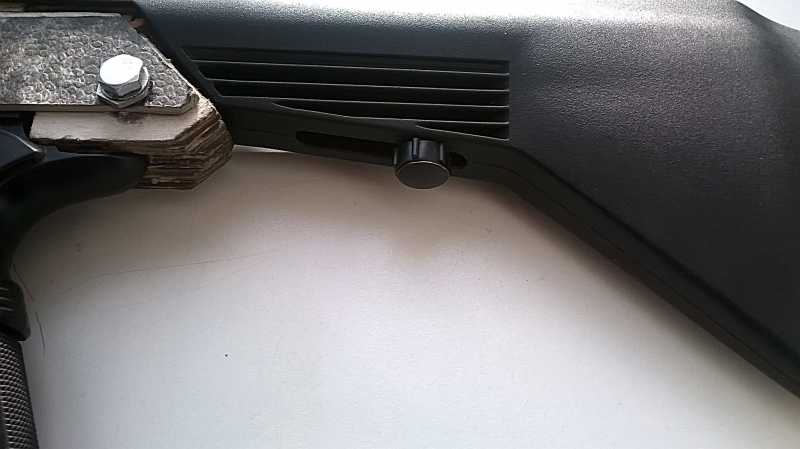

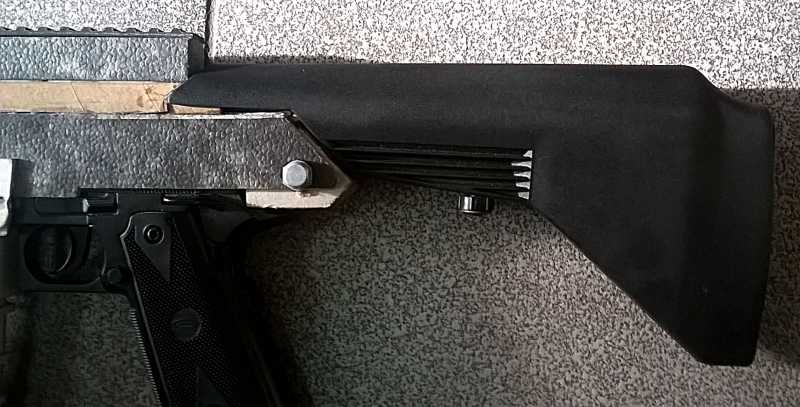

Приклад взял стоковый от ИЖ-61. Тактическая рукоять-от дрели (сейчас ЮраЛ будет по этому поводу шутить)cheeky.

22)Картонный обвес

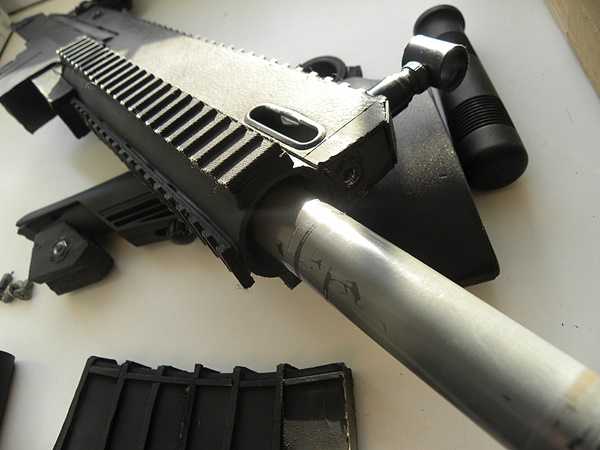

Фальшствол- лопнувший термовал от удачно (и своевременно!) попавшего на ремонт многофункционального аппарата. Труба дюраля с толщиной стенки чуть больше полмиллиметра

23)Картонный обвес

24)Картонный обвес

25)Картонный обвес

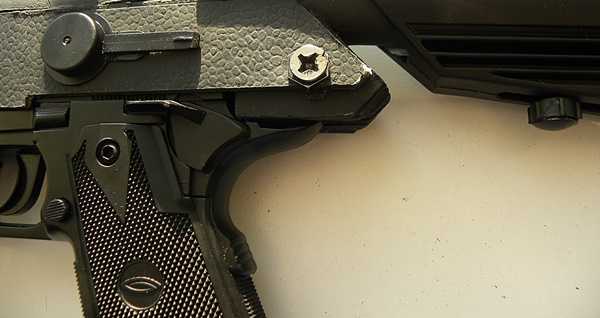

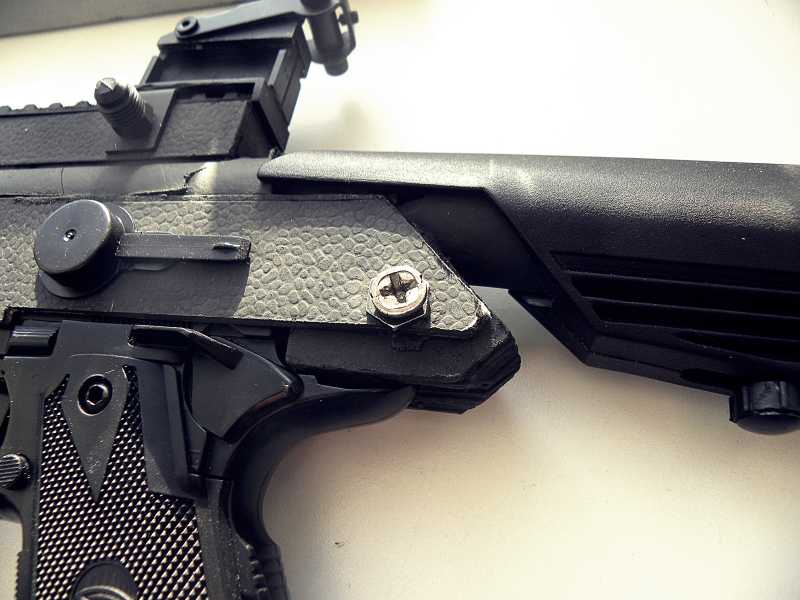

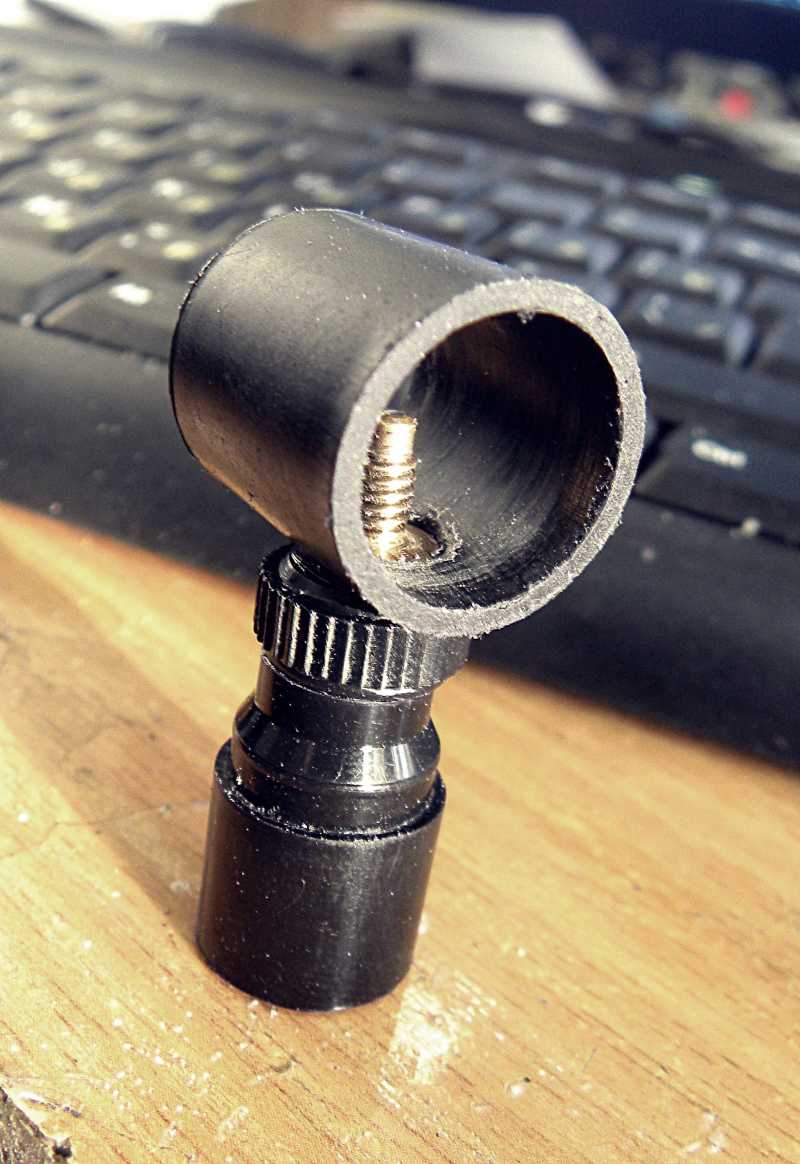

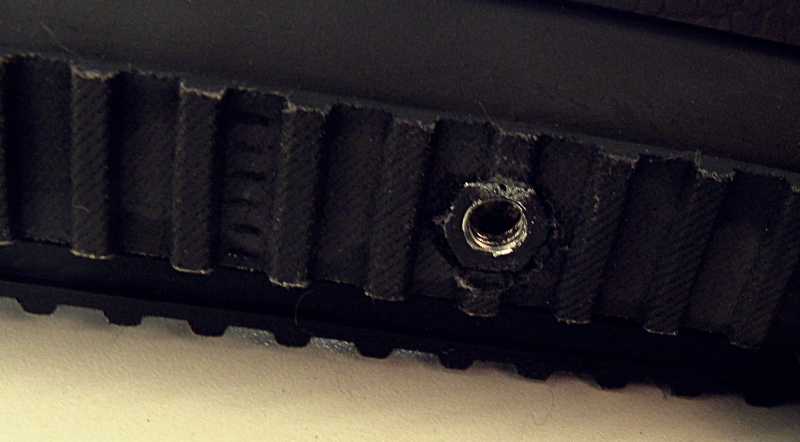

Крепеж ручек, ручки-направляющей приклада, центрующей втулки фальш-ствола, мушки, целика-на болтах, вкрученных на впрессованные и вклеенные гайки

26)Картонный обвес

27)Картонный обвес

28)Картонный обвес

29)Картонный обвес

30)Картонный обвес

31)Картонный обвес

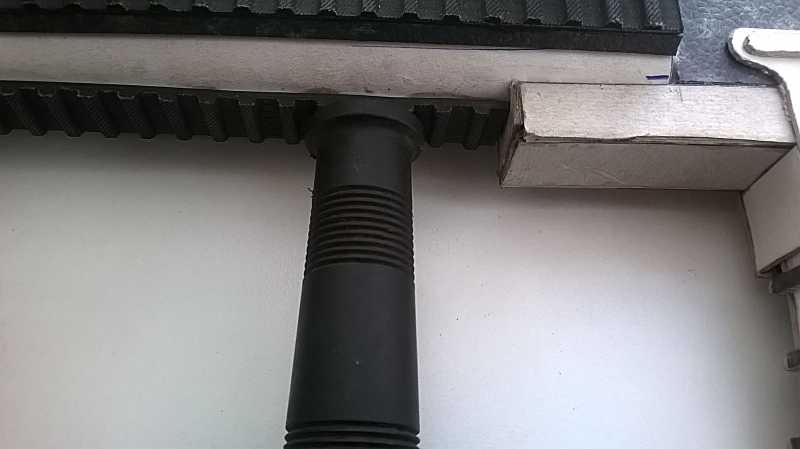

Долго ломал голову над тем, из чего сделать псевдопланки Виверу. Клеить из брусочков-не вариант, долго, нудно...

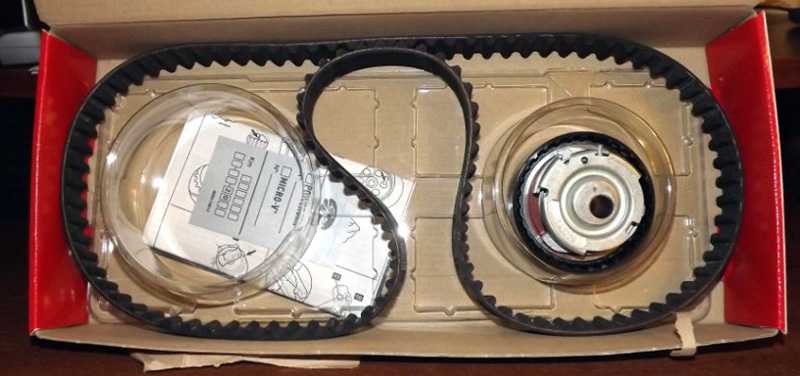

Перебирая гараж, нашел у себя два старых ремня от ГРМ Лады, удачно отобранных у соседа (предполагалось сделать ребенку траки на танк из него)

32)Картонный обвес

33)Картонный обвес

Муфта для соосного крепления ствола

34)Картонный обвес

35)Картонный обвес

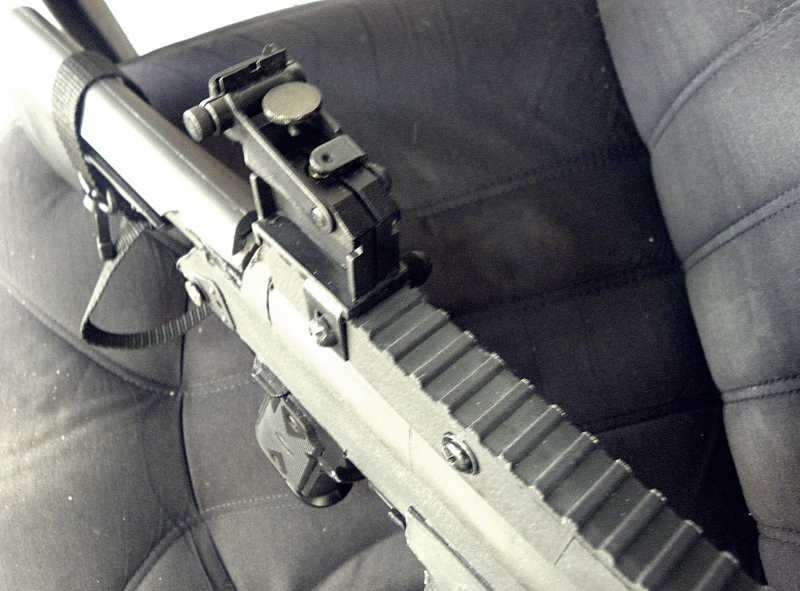

Мушка-третья версия (две предыдущих показывать не буду, ибо слезы...)

36)Картонный обвес

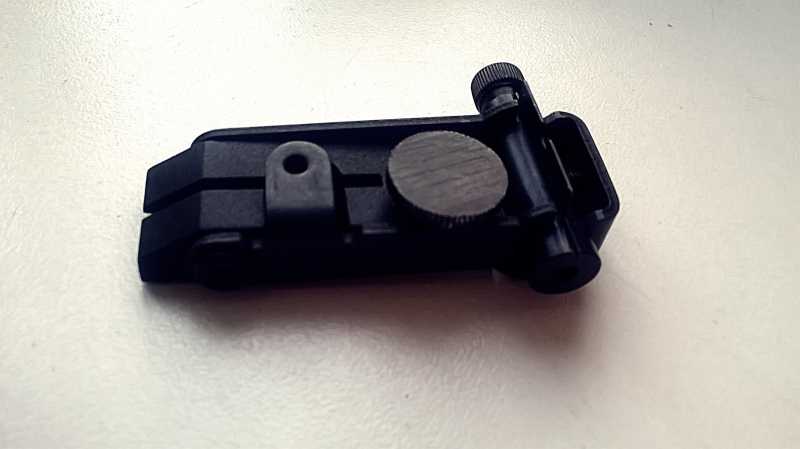

целик-подарен Леонидычем

37)Картонный обвес

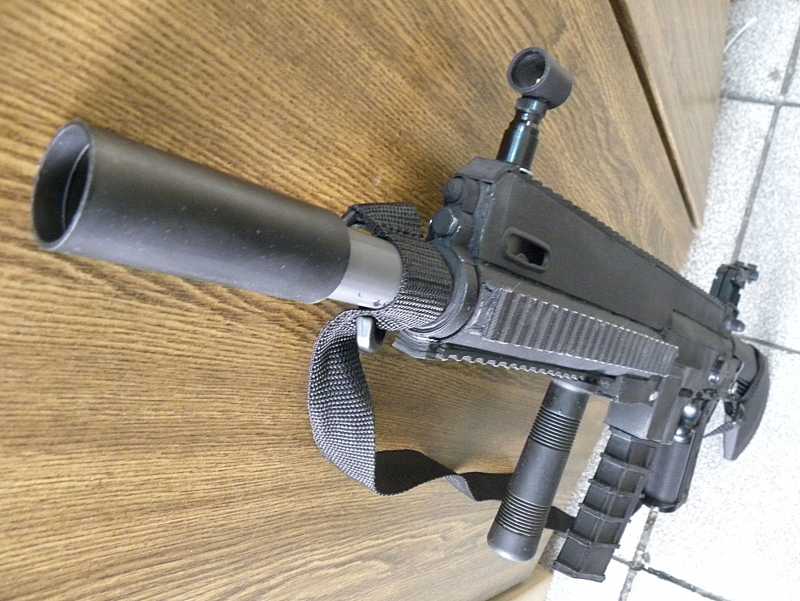

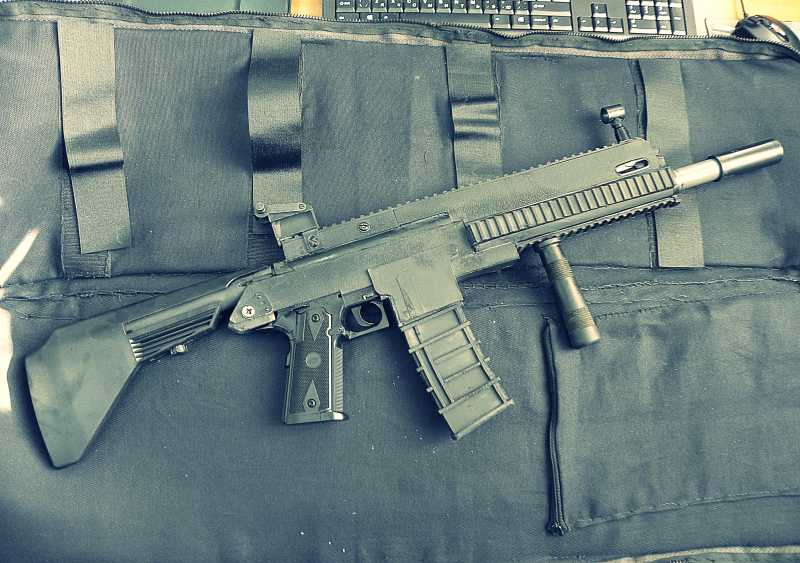

Теперь полный комплект!

38)Картонный обвес

собираем

39)Картонный обвес

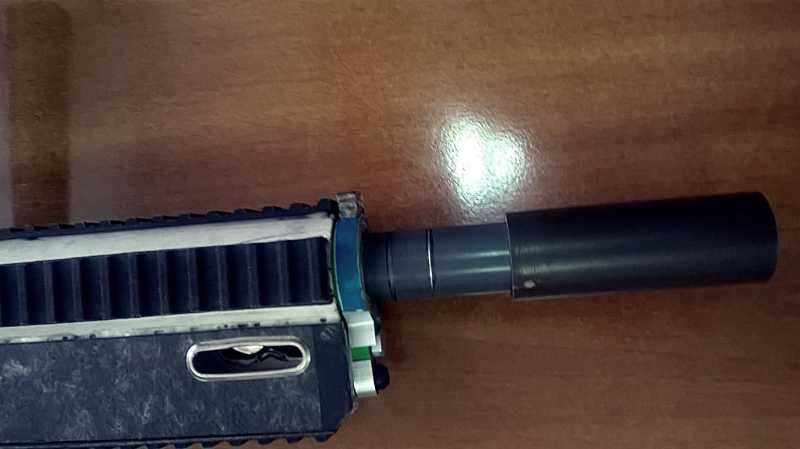

вставляем фальшствол

40)Картонный обвес

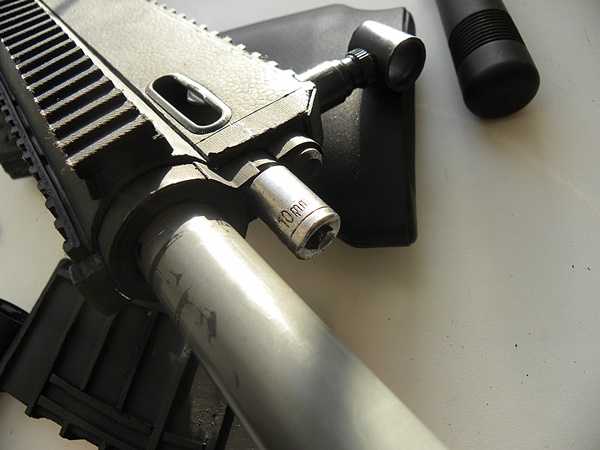

головкой на 10 прикручиваем центрующую муфту

41)Картонный обвес

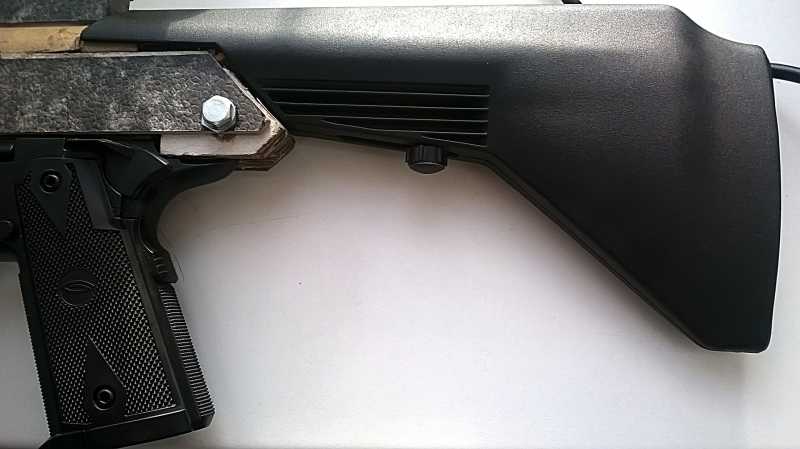

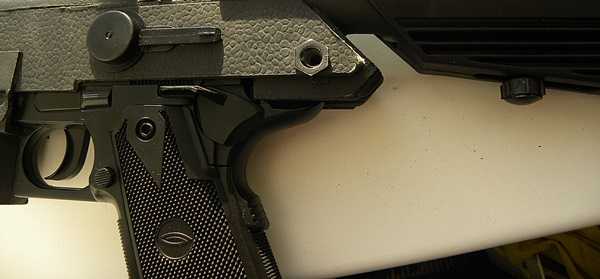

вставляеем пистолет, его подпираем прикладом

42)Картонный обвес

фиксируем приклад

43)Картонный обвес

44)Картонный обвес

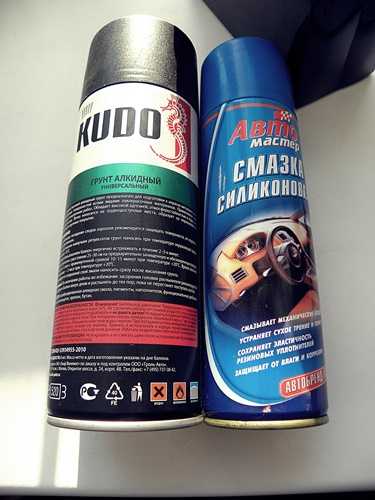

красилось и покрывалось все этим

45)Картонный обвес

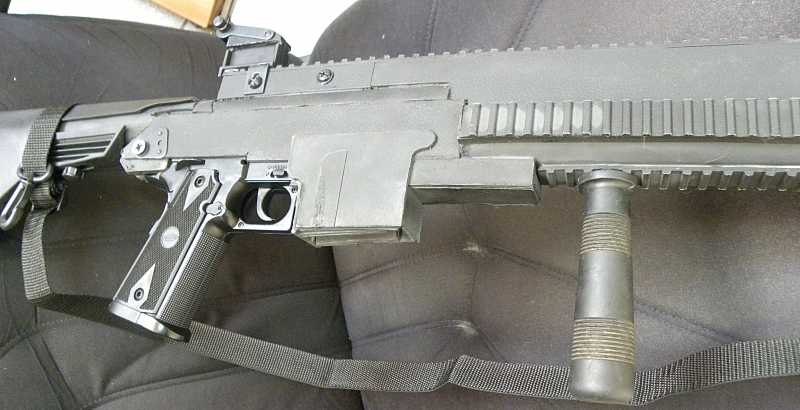

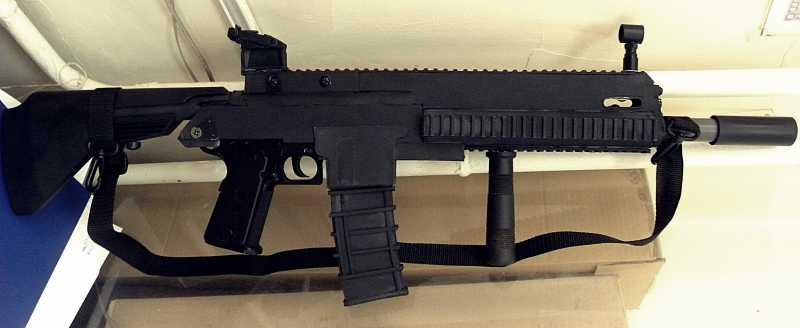

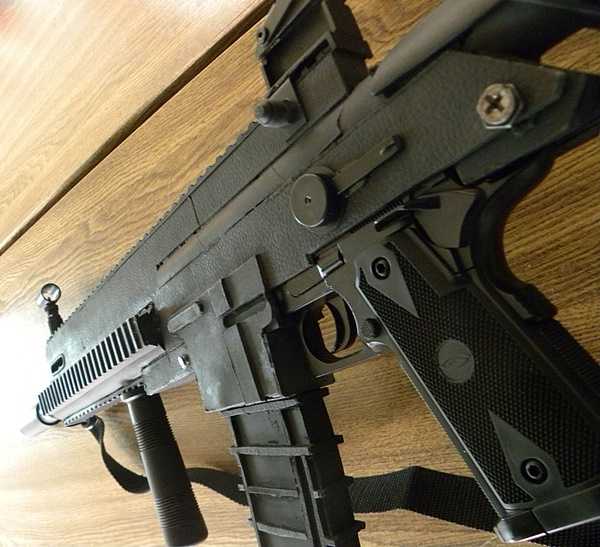

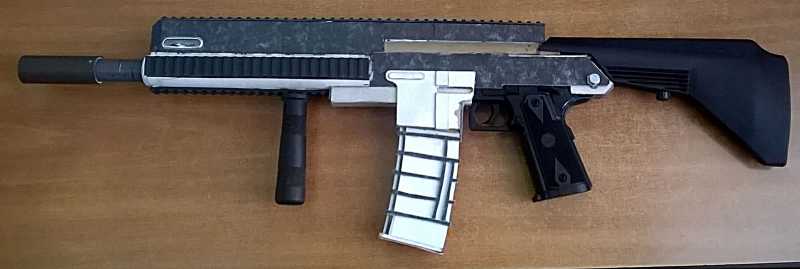

В сборке хотел добавить стреляных шариков и баллонов, благо ниши позволяют, для веса. Но-не понадобилось. получился и так солидный, не легкий аппарат.

46)Картонный обвес

47)Картонный обвес

48)Картонный обвес

49)Картонный обвес

50)Картонный обвес

51)Картонный обвес

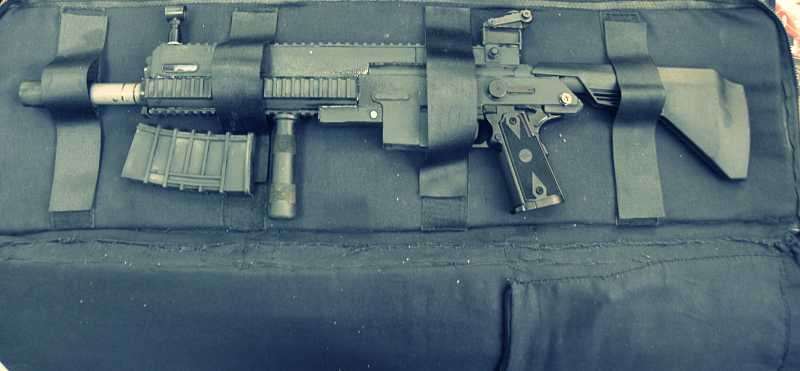

У Иж-а отобрал чехол Ежачий дом (Чехол для пневматической винтовки ИЖ-61) , благо, ИЖ сейчас на примерке нового приклада....

52)Картонный обвес

53)Картонный обвес

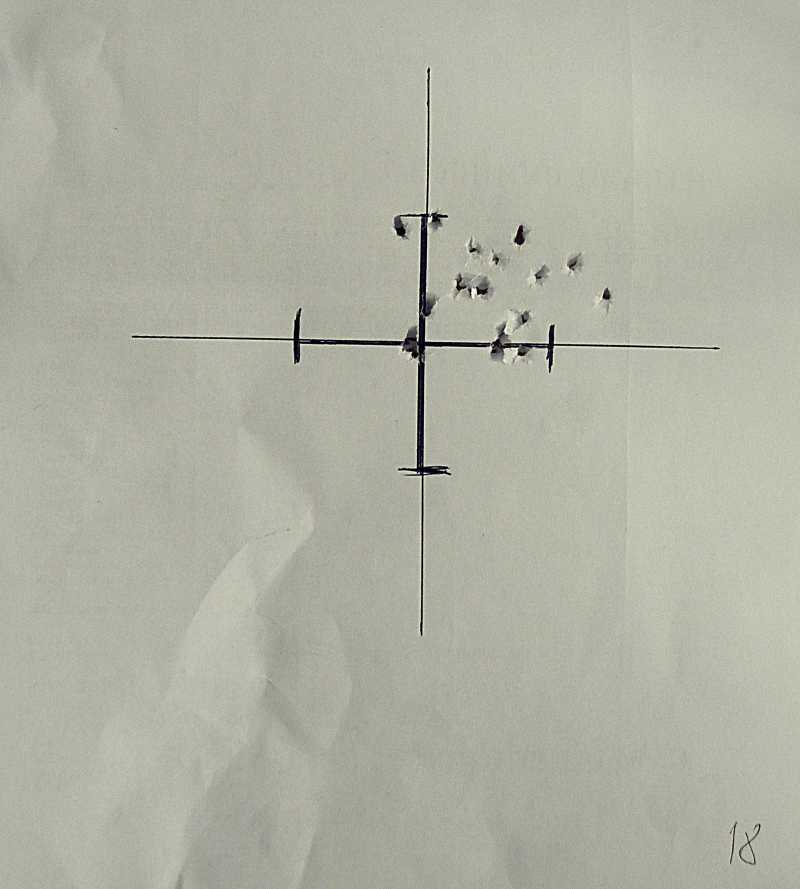

Немного из пристрелки: Серия 18 пуль (риска-3 см) расстояние 7м

54)Картонный обвес

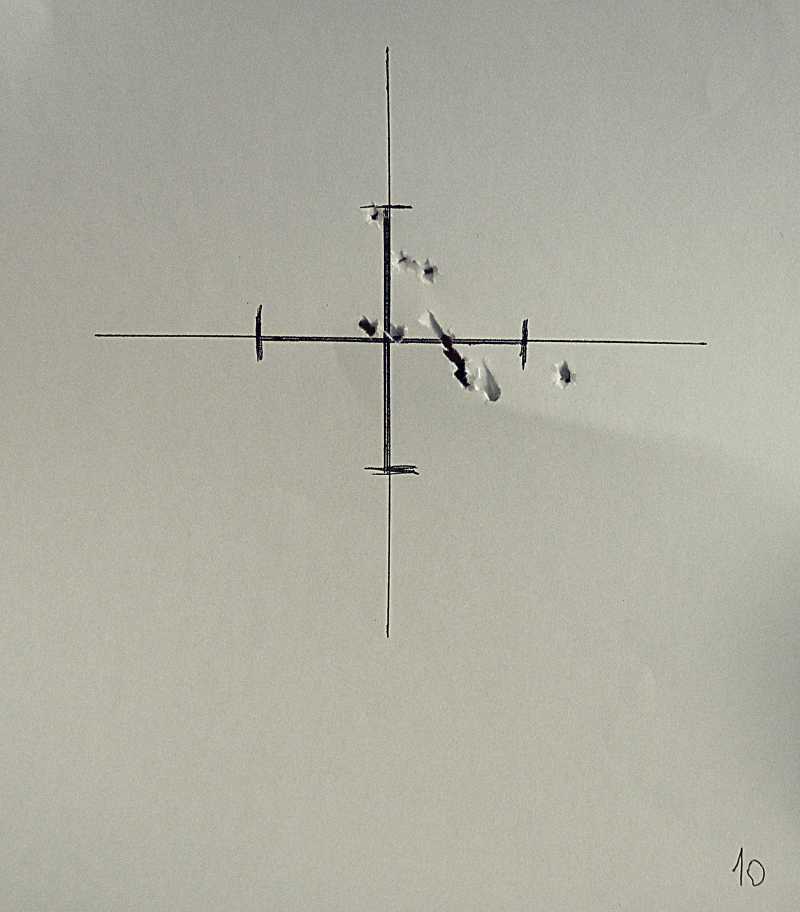

Потом 10 пуль (риска-3 см) расстояние 7м

55)Картонный обвес

Осталось только замутить магазин покороче (с этим неудобно в чехол пихать) и крепление ремня сделать.

И потом еще что-нибудь замутить.

P/S/ позднее перекрасил обвес антигравийкой из баллончика. получилась приятная мелкозернистая фактура серо-черного цвета...

56)Картонный обвес
