Хронограф ИБХ-713, обзор

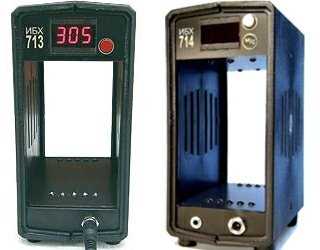

Хронограф ИБХ 713.

1)Хронограф ИБХ-713, обзор

Описание


Хронограф ИБХ-713 – портативный прибор, позволяющий уверенно и с большой точностью определять скорость пули пневматического оружия калибра 4,5 мм и более. Диапазон измеряемых скоростей – от 1 до 750 м/с. Прибор имеет энергонезависимую память на результаты 50 последних измерений.

Конструктивно прибор выполнен в виде одного блока в пластмассовом корпусе. Конструкция прибора предусматривает как питание от сети 220 в., так и автономное питание от гальванических элементов. При поставке в базовом варианте, прибор ИБХ-713 комплектуется блоком сетевого питания. Блок автономного питания может быть поставлен дополнительно.
ХарактеристикиГабаритные размеры (мм) 150х110х70
Масса, не более (г) 200
Потребляемая мощность (Вт) 0,75
Относительная погрешность измерения скорости (%) 1,0
Минимальная измеряемая скорость (м/с) 1,0
Максимальная измеряемая скорость (м/с) 750
Размер активной зоны (мм) 35х80

Конструкция

2)Хронограф ИБХ-713, обзор

Прибор (см. рис. слева) состоит из корпуса 1, в котором расположены оптоэлектронные датчики, образующие активную зону 2. На передней панели корпуса прибора расположен трехразрядный дисплей 3. При пролете пули через активную зону прибора на дисплее в течение 3 секунд высвечивается значение измеренной скорости снаряда, после чего дисплей переходит в режим ожидания – светятся три штриха. Справа от дисплея расположена кнопка вызова памяти 5. В нижней части передней панели расположен гнездо питания 4.

Расшифровка показаний

3)Хронограф ИБХ-713, обзор Прибор включен, исходное состояние индикации и состояние между измерениями.

4)Хронограф ИБХ-713, обзор Показания измеренной скорости.

5)Хронограф ИБХ-713, обзор Нет прохождения передних оптопар.

6)Хронограф ИБХ-713, обзор Нет прохождения задних оптопар.

7)Хронограф ИБХ-713, обзор Некорректная обработка результата.

8)Хронограф ИБХ-713, обзор Номер последнего измерения в серии.

9)Хронограф ИБХ-713, обзор Номер измерения в серии.

Хронограф ИБХ-713 - высокочувствительный оптоэлектронный прибор, работающий от источника постоянного электрического тока напряжением 12В.

ВНИМАНИЕ! Питание прибора от бытовой электрической сети (220 В., 50 Гц.) осуществляется только через специальный блок питания.

Категорически не рекомендуется использовать прибор данной модели для испытаний огнестрельного оружия.

Во избежание сбоев в работе прибора не рекомендуется его эксплуатация в помещениях, освещаемых газоразрядными осветительными приборами (лампами «дневного света»).

После производства серии выстрелов, при нажатии на кнопку вызова памяти, результаты всех замеров записываются в энергонезависимую память и на дисплее высвечиваются три горизонтальные черты слева, а справа - номер последнего выстрела в серии (см. таб. 1, поз.6), и через секунду - измеренное значение скорости. При всех последующих нажатиях в левом секторе дисплея высвечиваются две горизонтальные черты, номер предыдущего выстрела и затем - соответствующее значение скорости. Если после проведения ряда измерений, кнопка вызова памяти не нажималась, то при отключении питания, значения измеренных скоростей не сохраняются. Очистка памяти производится следующим образом: после включения прибора необходимо, не нажимая кнопку вызова памяти, произвести (или имитировать) выстрел, т.е., обеспечить срабатывание прибора и нажать кнопку памяти. При этом будет запомнен результат данного срабатывания, а остальные данные удалены из памяти.

Для получения точности и стабильности измерений, которые способен обеспечить прибор ИБХ-713, необходимо соблюдать следующие правила:
для произведения прибором соответствующих замеров необходимо, чтобы метаемый снаряд пересек активные зоны обоих датчиков прибора;
для обеспечения максимальной точности измерений необходимо, чтобы во время выстрела оружие располагалось строго перпендикулярно к плоскости световых шторок, т.е. к лицевой панели прибора;
для обеспечения максимальной стабильности измерений, необходимо располагать оружие всегда одинаково по отношению к прибору;
при испытаниях пневматического оружия, работающего на углекислом газе (СО2), рекомендуется располагать прибор на расстоянии не менее 25 см от дульного среза оружия.

Правила ухода и хранения.

При хранении и эксплуатации прибора следует избегать значительных механических нагрузок, деформаций корпуса и загрязнения прибора. В случае попадания влаги или пыли на оптические части прибора необходимо удалить загрязнение с помощью мягкой кисти или ватного тампона, смоченного 40 % водным раствором этилового спирта. Использование прочих органических растворителей (ацетона, хлороформа и т.п.) не рекомендуется во избежание повреждения поверхности датчиков.

Во избежание порчи прибора не следует его хранить и эксплуатировать вблизи действующих источников мощного электромагнитного и ионизирующего излучения.
