Параллакс

Возьмем две пластинки из тонкого плоского стекла. Нарисуем на одной пластинке цель, а на другой - прицельные нити. Наложим на пластинку с прицельными нитями пластинку с целью таким образом, чтобы цель оказалась на вершине прицельного пенька

Поставив сложенные таким образом пластинки перед собой, будем отклонять голову вправо и влево, вверх и вниз. Никакого смещения прицельных нитей по отношению к цели обнаружить при этом не удается.

Оставив пластинку с прицельными нитями на месте, придвинем к себе немного пластинку с целью. Если теперь держать голову прямо перед пластинками, то цель будет по-прежнему проектироваться на вершине прицельного пенька. Но стоит несколько отклонить голову вправо или влево, вверх или вниз, как в ту же сторону отклонятся и прицельные нити относительно цели. Причем чем больше будет расстояние между пластинками, тем сильнее будут отклоняться прицельные нити. В действительности же обе пластинки остаются неподвижными и никакого смещения их относительно друг друга не происходит. Это кажущееся из-за отклонения глаза смещение находящихся в створе предметов называется параллаксом (рис. ниже).

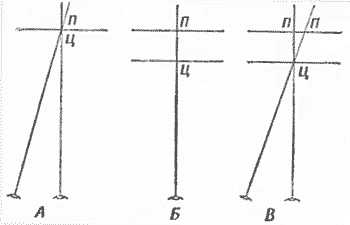

А - плоскости прицельных нитей и изображения цели совпадают при отклонении глаза:параллакса не наблюдается;

Б - плоскости прицельных нитей и изображения цели не совпадают; глаз находится на оптической оси: параллакса не наблюдается;

В - плоскости прицельных нитей и изображения цели не совпадают: при отклонении глаза от оптической оси параллакс наблюдается.


В оптическом прицеле прицельные нити неподвижно закреплены в фокальной плоскости объектива. Если цель удалена в бесконечность (практически дальше 150-200 м), то изображения не получается в фокальной плоскости объектива. В таком случае плоскость, где расположены прицельные нити, совпадает с плоскостью, где получается изображение цели, и при отклонении глаза от оптической оси прицела никакого смещения прицельных нитей относительно цели не наблюдается (рис. ниже), так же как в примере со сложенными вместе стеклянными пластинками.

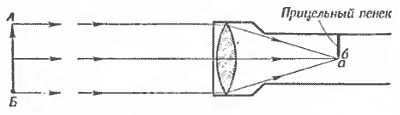

Предмет АБ находится в бесконечности, изображение его получается в фокальной плоскости объектива. Так как там же расположен прицельный пенек, то параллакса наблюдаться не будет.


Если цель находится не в бесконечности, но на значительном удалении, то изображение ее получится не в фокальной плоскости объектива, где расположены прицельные нити, а вблизи от нее. В таком случае параллакс будет, но незначительный по величине, так же как в примере со стеклянными пластинками, находящимися на небольшом удалении одна от другой (рис. ниже).

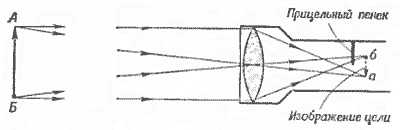

Изображение предмета АБ не совпадает с плоскостью расположения прицельного пенька. При отклонении глаза от оптической оси наблюдается незначительный параллакс.

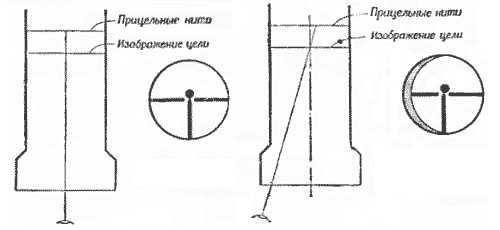

Слева - глаз находится на оптической оси, параллакса не наблюдается. Справа - глаз смешен влево, так как прицельные нити и изображение цели не находятся в одной плоскости, параллакс наблюдается.
