Цепной магазин

У лукоморья дуб зелёный;

Златая цепь на дубе том:

А.С.Пушкин, поэма "Руслан и Людмила"

Начнем, пожалуй, с конца XIX века.

Великая оружейная революция XIX века, вызванная изобретением капсюля, привела к появлению многих вполне удачных и широко распространенных типов огнестрельного оружия, таких как револьвер, казнозарядная винтовка или митральеза. Но наряду с этим изобретательские умы порой рождали удивительные химеры, оставшиеся в единичных экземплярах как памятники оригинальности фантазии их авторов.

Одна из них - "цепные" пистолеты и ружья. Назвать их питание ленточным, наверное, не совсем правильно, поскольку заряды в этом оружии размещались не в съемной ленте, а в тяжелой замкнутой в кольцо цепи, представлявшей собой неотъемлемую часть конструкции. Причем каждое звено цепи являлось не просто ячейкой для патрона, а патронником, в котором происходил выстрел. Поэтому звенья представляли собой массивные стальные цилиндры с толщиной стенок в несколько миллиметров.

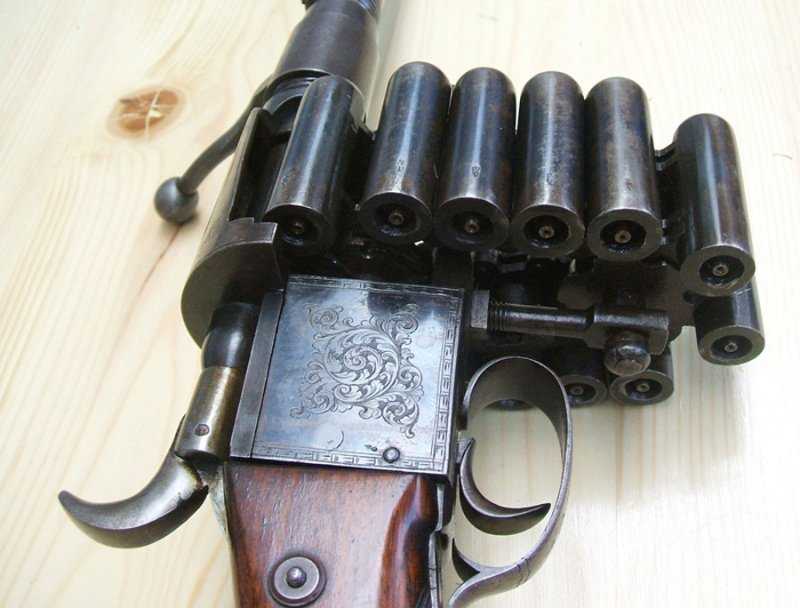

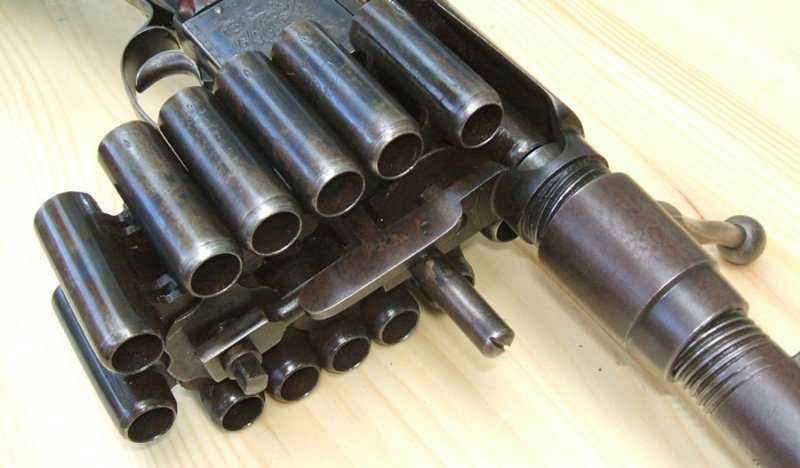

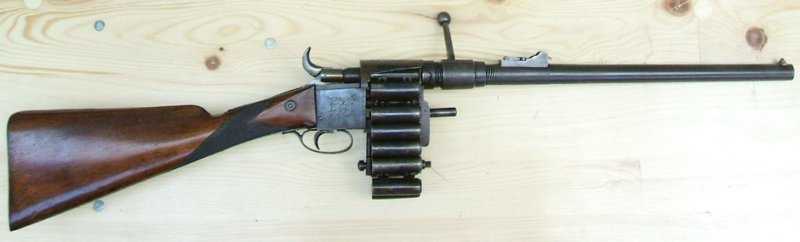

Первым подобное оружие предложил английский оружейник по фамилии Триби (Treeby), запатентовавший в 1855 году свое "цепное ружье".

Это ружье калибром 0,54 дюйма (примерно 13 мм) еще не предназначалось для стрельбы унитарными патронами, которые тогда только начинали входить в употребление. Стрелок сам засыпал в зарядные каморы порох, вставлял пыжи и пули, а сзади - надевал капсюли на запальные трубки.
Курок взводился вручную, прокрутка цепи осуществлялась поворотом рукоятки, навинченной на ствол. Цепь состояла из 14 звеньев-патронников, то есть ружье было 14-зарядным. Кое-где встречаются упоминания о том, что существовал и 30-зарядный вариант ружья Триби с более длинной "цепочкой", но он не сохранился.

Триби предложил свое ружье британской армии, но военные сочли его слишком тяжелым и неудобным, а вдобавок - чрезмерно дорогим и сложным. Индивидуальных заказчиков это изделие также не заинтересовало. Судя по всему, оно было сделано лишь в нескольких экземплярах, из которых до наших дней дожили два: один хранится в музее города Хэмпшира, а другой - в частной коллекции.

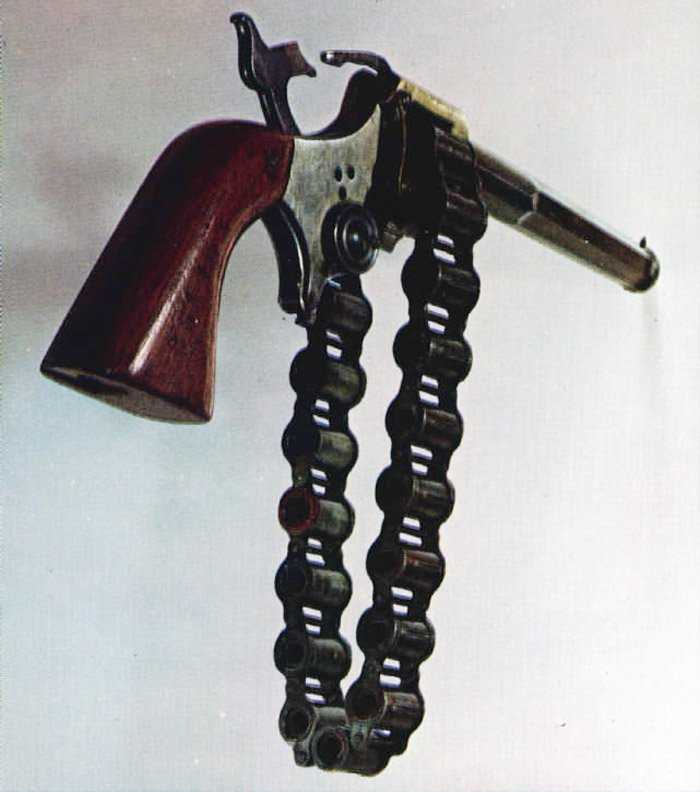

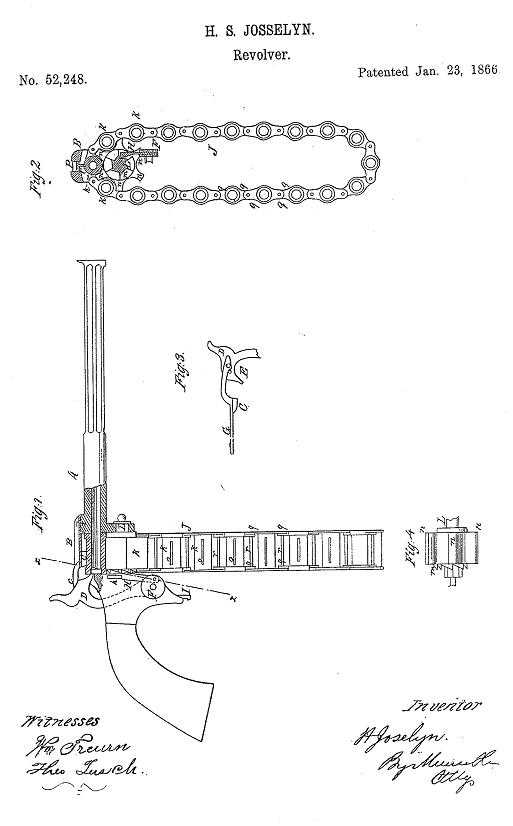

Через 11 лет американец Генри Джосселин (Henry Josselyn) вернулся к идее Триби. В 1866 году он запатентовал в США еще более курьезную конструкцию - пистолет с зарядной цепью из двадцати звеньев. Хотя пистолет уже был рассчитан под унитарные патроны, звенья цепи, как и у Триби, являлись патронниками. Вот патентный чертеж и старинная фотография оружия Джосселина, почему-то названного револьвером.
На чертеже видно, что в нем использовались малокалиберные патроны кольцевого боя и что прокрутка цепи была синхронизирована со взводом курка.

это оружие с болтающейся под стволом длинной и тяжелой неудобной цепью.

В первой половине двадцатого века наблюдался бум вооружения-сказались передел ведущими странами территорий "третьего" мира и последующие попытки его переделить, развитие промышленности, наконец, несколько локальных (вторая англо-бурская, филиппино-американская, в Венесуэле, Анголе, на Бали и др.),и более глобальных (русско-японская, первая мировая, наконец) войн.Бурный рост производства огнестрельного оружия и боеприпасов к нему определили одну из важных составляющих огнестрельного оружия-емкость магазинов. И если для пулеметов это решалось более или менее с использованием ленточного (Максим)

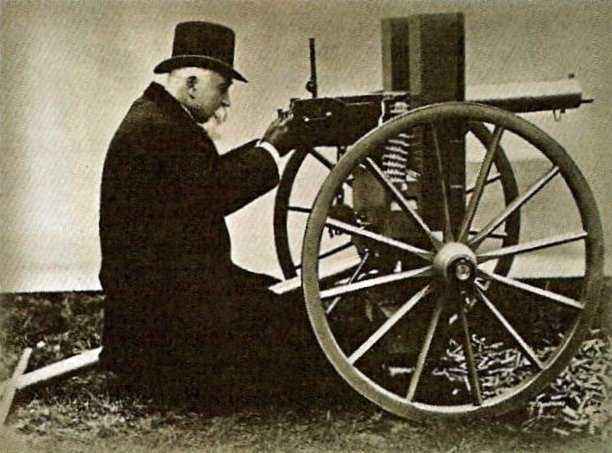

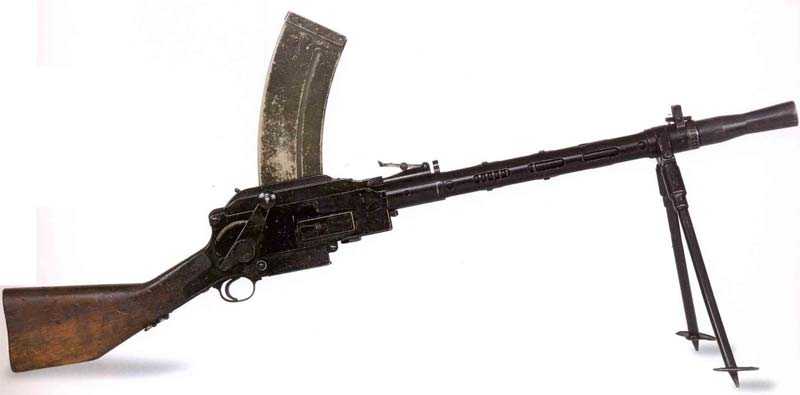

или магазинного заряжания (пулемет Мадсена)

то для подавляющего количества пистолетов емкость магазина была ничтожно мала.

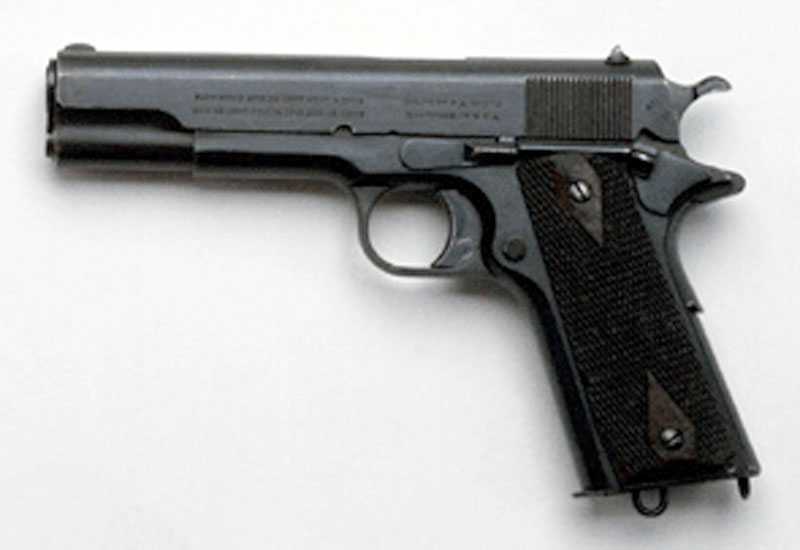

 Colt M1911 вмещал 7 патронов,

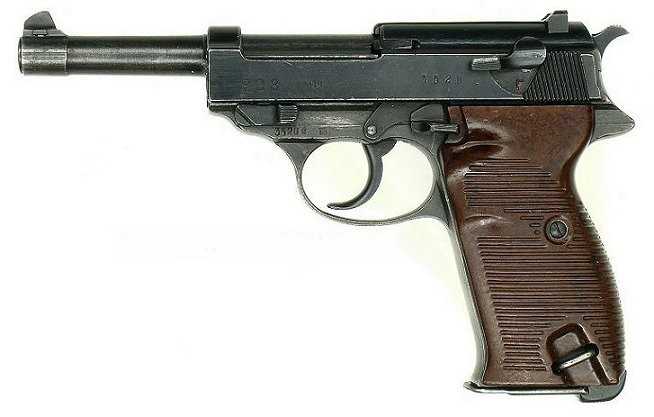

Walther P38 и PP - 8 патронов

Появились двухрядные магазины

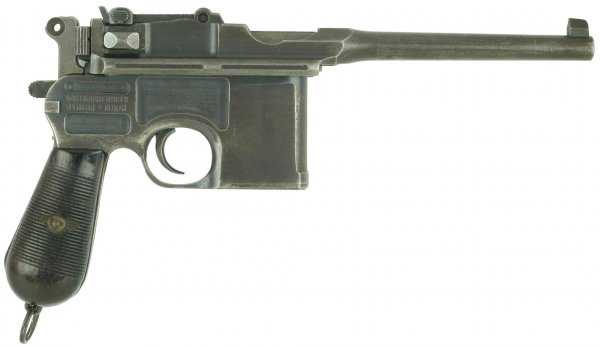

Например, Mauser C96 мог снаряжаться 6,10,20 патронами

Пистолет Savage 1907 на 10 патронов

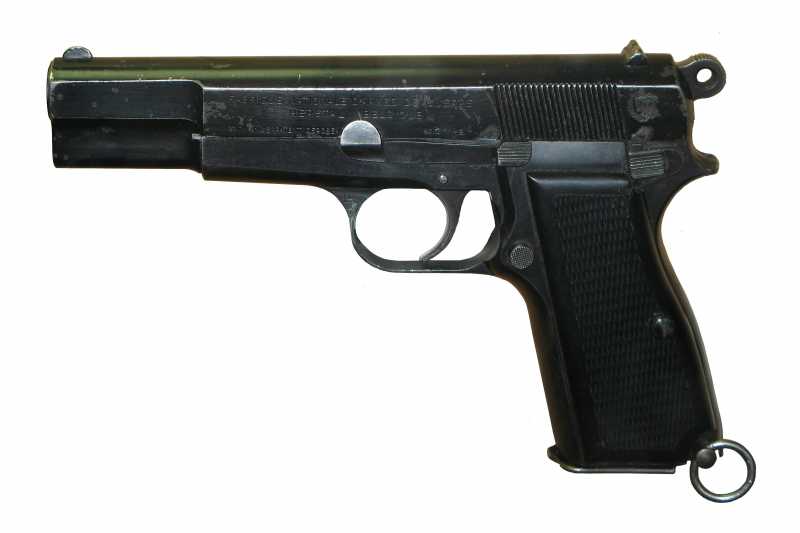

Browning High-Power  13 патронов

Но возникает противоречие-чем больше патронов, тем больше магазин.Причем часть этого магазина использовалось "вхолостую", поскольку там располагалась сжатая пружина-выталкиватель патронов. Причем, чем длиннее магазин, тем длиннее пружина соответственно. Еще одним фактором, который отрицательно влиял на характеристики двухрядного магазина-это вес самих патронов. Мало того, что патронов было больше (по объему, массе), так еще и пружина в сжатом состоянии давала осадку под весом патронов. В общем, минусов много, а плюс только один-патронов больше, перезаряжать надо не так часто.

В начале 30-х годов сотрудник итальянской оружейной фирмы Fabrica Nationale D'Armi Джулио Соссо занимался поиском способа увеличения емкости магазина пистолета, сохранив надежность однорядного. В результате исследований он отказался от пружины магазина, а предложил соорудить в магазине некое подобие пулеметной бесконечной ленты (ну или наподробие револьверного барабана, только сильно сплюснутого)

Суть изобретения Дж. Соссо была достаточно проста. Вместо подавателя и пружины в корпусе магазина должна была располагаться замкнутая цепь с ячейками для патронов. В конструкции такого «цепного» магазина отсутствовали какие-либо пружины, что, как ожидалось, должно было сказаться на его надежности. Кроме того, расположение замкнутой цепи фактически делало магазин двухрядным, а это позволяло обеспечить большую емкость в сравнении с существующими конструкциями.

В верхней и нижней частях магазина, на некотором удалении от дна и губок предлагалось разместить два вращающихся вала прямоугольного сечения. На этих валах должна была располагаться металлическая цепь с ячейками для патронов. Таким образом, боеприпас должен был удерживаться ячейкой с одной стороны и корпусом магазина с другой. Ячейки на цепи отвечали за перемещение патронов и их подачу на линию досылания. На задней части ячеек были предусмотрены специальные зацепы для приведения цепи в движение.

Магазин системы Соссо не имел никаких собственных приводов для вращения цепи. Для этого предлагалось использовать специальный механизм, входящий в состав автоматики пистолета. В задней части пистолета должен был располагаться Г-образный рычаг, к которому шарнирно крепилась тяга с крюком. Во время выстрела затвор пистолета должен был двигаться назад и приводить в движение рычаг, а вместе с ним и тягу с крюком. Последняя при этом должна была протаскивать цепь магазина и подавать на линию досылания новый патрон.

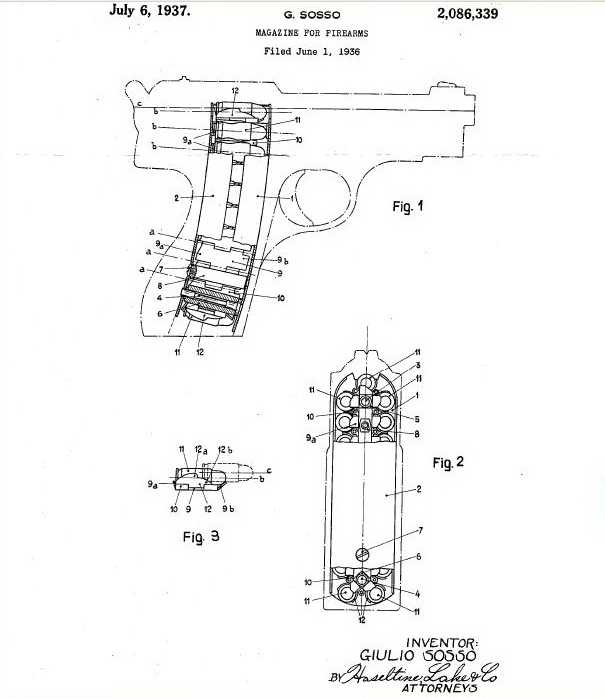

патент на пистолет Дж.Соссо, страница

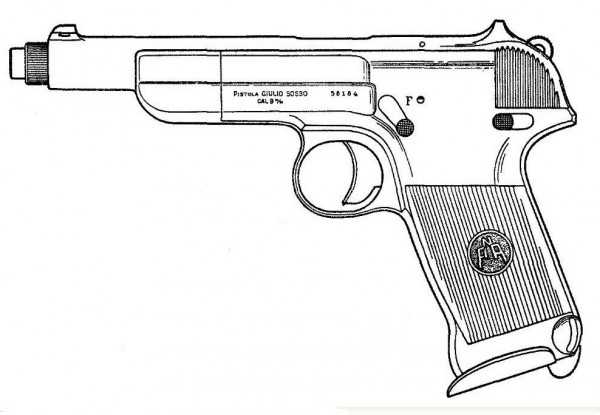

В 1934 году Дж. Соссо и его сотрудники изготовили опытный образец пистолета с приводом цепи и магазином новой конструкции. С точки зрения конструкции это оружие представляло собой типичный самозарядный пистолет того времени, оснащенный ударно-спусковым механизмом двойного действия. Однако от другого оружия пистолет Соссо обр. 1934 года отличала сравнительно широкая рукоятка, в которой располагался магазин. В магазине новой конструкции удалось разместить 20 патронов 9х19 мм Парабеллум. Характеристики пистолета обр. 1934 года неизвестны. Вообще в патенте и характеристиках пистолета указывается именно не "магазин", а "сменная коробка с лентой"

Первый вариант пистолета Дж. Соссо с цепным магазином не заинтересовал потенциальных заказчиков. В течение нескольких следующих лет конструктор и его сотрудники занимались разработкой оружия различных классов. Кроме того, они прорабатывали методы повышения его характеристик. К примеру, в 1937 году был запатентован пистолет-пулемет с магазином, выполненным в виде канала в деревянной ложе.

Спустя несколько лет оружейники из FNA вновь вернулись к перспективной идее магазина без пружин. Они доработали проект пистолета обр. 1934 года, а также немного изменили конструкцию магазина. После доработок магазин получил изогнутый корпус и цепь со звеньями новой формы. Главным отличием новой цепи стала возможность небольшого изгиба за счет иной подгонки звеньев. С помощью этих изменений удалось изменить форму и размеры рукоятки пистолета, обеспечив большее удобство его использования. Пистолет обновленной конструкции сохранил привод цепи магазина на основе рычага и тяги. Прочие доработки оружия были связаны только с технологиями производства.

Патент на магазин изогнутой формы был получен в 1937 году, однако оружие с подобной системой подачи боеприпасов было изготовлено позднее. Производство второго варианта пистолета Соссо началось в 1941 году. По названию компании-производителя оружие получило название FNA. Пистолет FNA комплектовался изогнутыми магазинами и металлической кобурой, которую можно было использовать в качестве приклада. По некоторым данным, существовал и гражданский вариант пистолета, не имевший крепления для кобуры-приклада.

Точное количество изготовленных пистолетов FNA неизвестно. По-видимому, оно не превысило нескольких десятков или сотен единиц. Большого распространения это оружие не получило, поскольку не смогло конкурировать с более известными образцами. В связи с этим нельзя с уверенностью говорить о характеристиках оружия с «цепным» магазином в боевых условиях. Тем не менее, имеющаяся информация позволяет делать некоторые предположения.

К безусловным преимуществам оружия с магазином конструкции Дж. Соссо можно отнести сравнительно высокую емкость (до 20 патронов) и большой ресурс, обусловленный отсутствием изнашивающейся пружины. При должном обслуживании цепная система подачи патронов может служить годами без замены износившихся деталей. Кроме того, магазин в сочетании с УСМ двойного действия позволял неограниченно долго хранить пистолет в готовом к выстрелу состоянии.

Минусы пистолета FNA, равно как пистолета Соссо обр. 1934 г. так же были связаны с конструкцией оригинального магазина. Главные недостатки этого магазина – сложность и дороговизна производства. В его конструкции присутствовало множество мелких деталей, требовавших точной подгонки, что заметно затрудняло массовое изготовление и приводило к удорожанию производства.

Не менее серьезным недостатком оказалась большая ширина магазина. В современных двухрядных магазинах патроны располагаются в шахматном порядке, в результате чего общая толщина магазина примерно вдвое больше диаметра гильзы. Из-за использования цепи с ячейками для патронов в магазине конструкции Дж. Соссо оставалось относительно много свободного места между двумя валами цепи. В результате даже после обновления конструкции с применением новых звеньев-ячеек магазин имел ширину, примерно втрое большую, чем диаметр гильзы. К этому следует прибавить толщину стенок пистолетной рукоятке и станет ясно, почему пистолет FNA не мог быть удобным в обращении.

В начале сороковых годов фирма FNA выпустила сравнительно небольшое число одноименных пистолетов, подавляющее большинство которых позже было утрачено или утилизировано. До настоящего времени сохранились лишь несколько экземпляров, являющиеся музейными экспонатами. Оригинальный магазин Дж. Соссо и пистолет, предназначенный для его использования, не получил большого распространения. Тем не менее, итальянскому оружейнику удалось предложить работоспособную и перспективную систему боепитания оружия без недостатков, свойственных аналогичным конструкциям начала XX века.

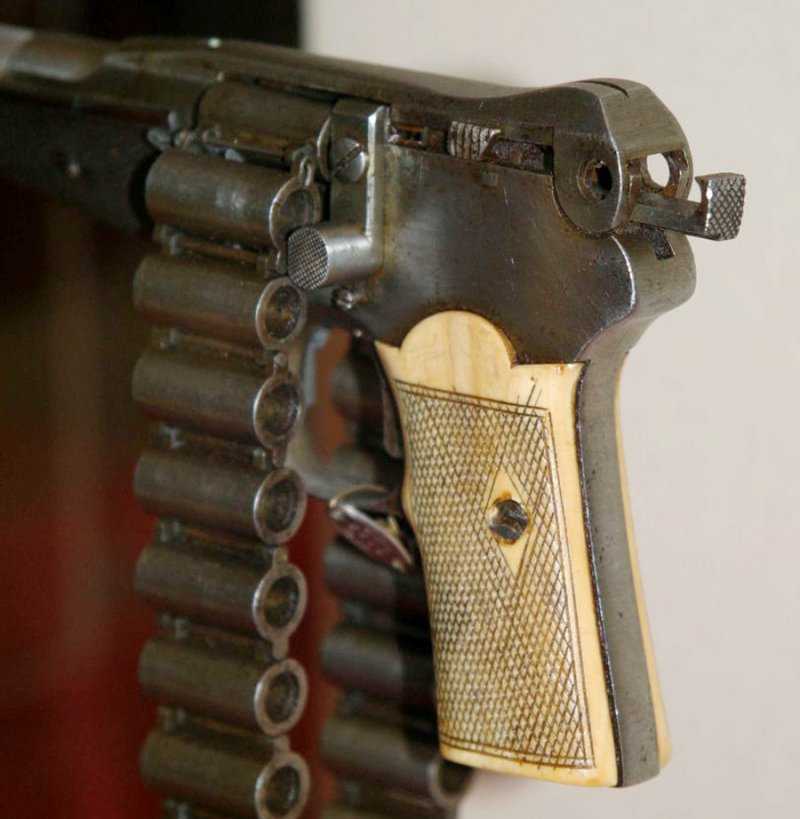

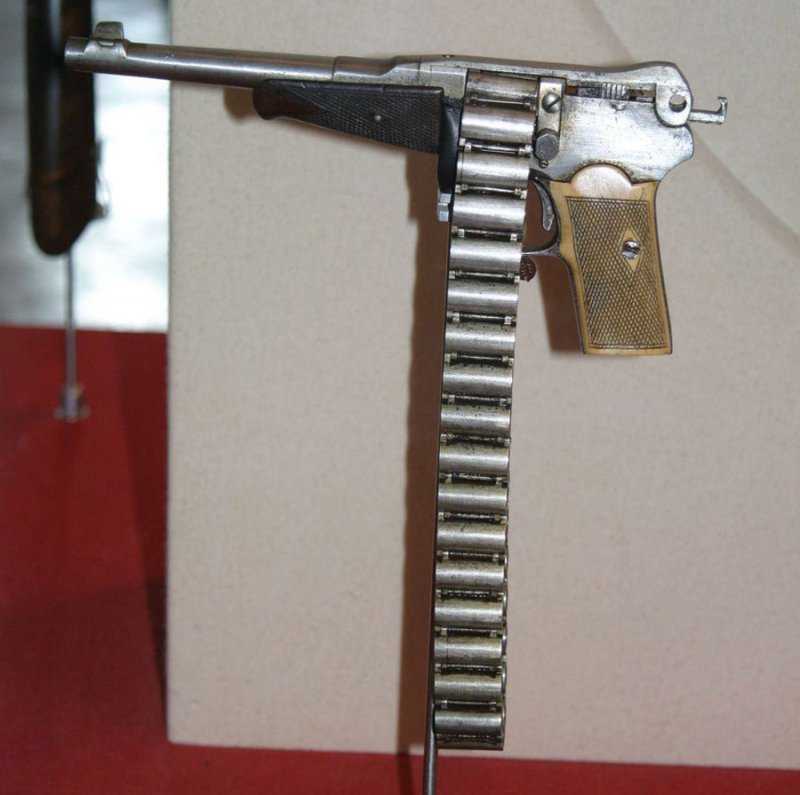

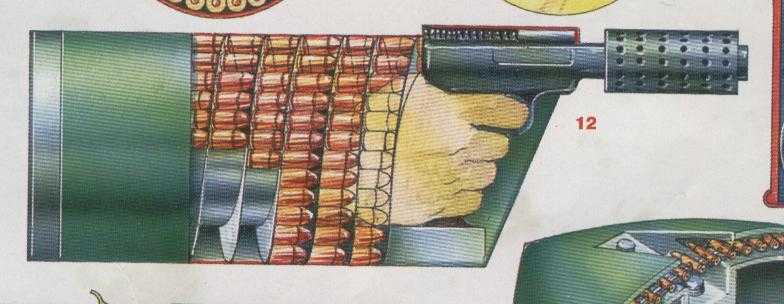

Попытки сделать нечто подобное были замечены и у нас. В Тульском оружейном музее хранится экземпляр пистолета с цепью на 36(!) патронов. На пояснительной табличке значится, что это опытный образец пистолета с ленточным питанием, сделанный в 1920-е годы. Фамилия автора неизвестна

Ну а дальше-патенты

Карло Тараулетти, 1979, патент Швейцарии №636434

магазин Эдвина Харрисона, 1982, патент США №4468875 с приводом от пружины:

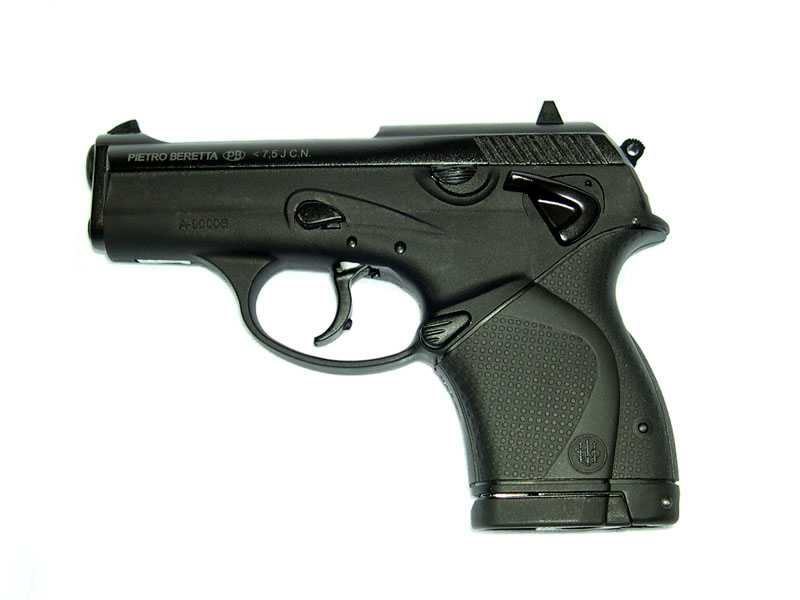

Ну и наконец, пневматика. Пневматический Аникс Скиф А-3000(3003) и Аникс Беретта А9000S

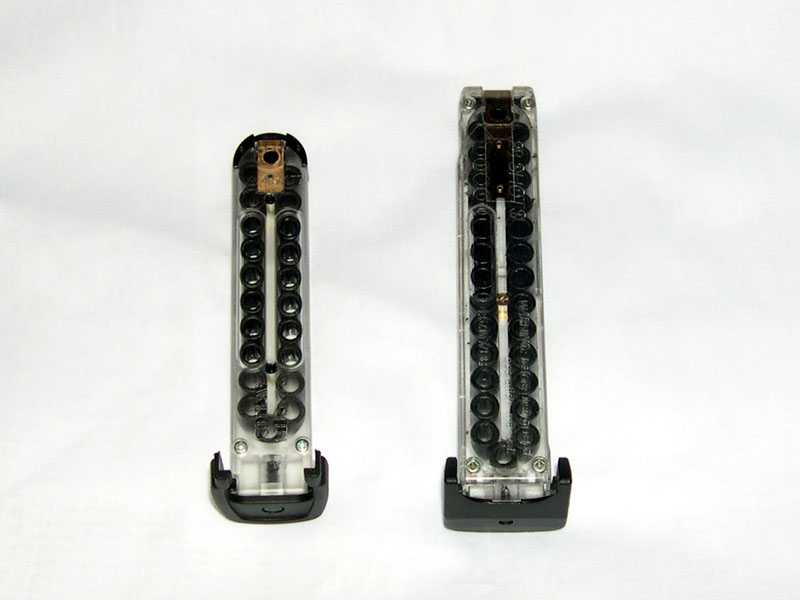

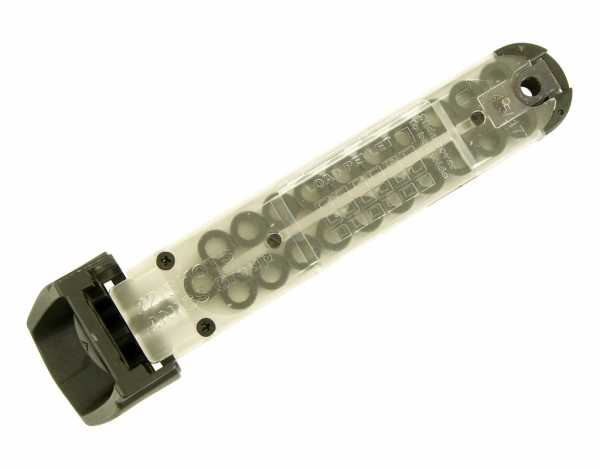

и их "цепные" магазины на 22 каморы (Беретта) и 28-СКИФ

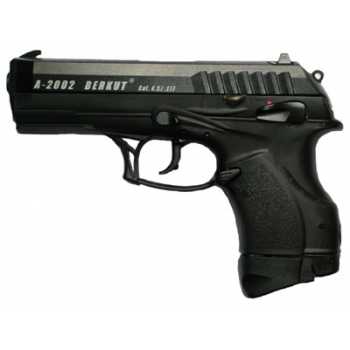

Аникс Беркут А2002М 22 пули соответственно

Спорить о достоинствах и недостатках конструкции, увидевшей свет больше чем полвека назад, и не обкатанной "в бою", можно долго. Единственное, что хотелось бы отметить - конструкция магазина Соссо является одним из немногих известных способов получения многозарядного быстро перезаряжаемого относительно компактного оружия с неопределенно долгой возможностью хранения в полностью снаряженном состоянии.
