Пулемет CZ ZB 26/30

Ворчанию Сергея-Кундуза посвящается

По заветам, наставлениям и неоценимой помощи Антона-Сильвер-а

В 1905-1907 гг. в национально-освободительном движении венгерского и чешского народа произошла активизация после революции 1905 года в России. По итогам окончания Первой мировой войны, в ходе распада Австро-Венгрии, в 1919 году была создана Чехословацкая республика.  Законом от 25 февраля 1919 года была введена новая денежная единица-крона, полученная путем штемпелевания банкнот Австро-Венгерского банка.

банкнота Австро-Венгерского банка достоинством 10000 крон. Состояние на 1918 год

Жизнь налаживалась, налаживалось сельское хозяйство и производство. Перед руководством молодого государства встал вопрос о вооружении собственной армии. Для достижения этой цели было создано несколько оружейных заводов - «Збройовка-Брно», «Ческа-Збройовка-Страконице» и «Шкода».

Завод CZ (читается как "Чешска Збройовка") располагается в чешских предгорьях Карпат, городе Угерский Брод, исторический регион - Южная Моравия., Ключевым отсчетом в истории компании «Ческа-Збройовка» является июль 1936 г., когда «CZ» была создана как филиал завода «Ческа-Збройовка-Страконице», в свою очередь являвшегося частью «Збройовки-Брно».

Завод CZ создан с целью проектирования и производства стрелкового оружия для молодой чехословацкой армии.

Одной из первых разработок был пулемет  с ленточным питанием , получивший обозначение ZB обр.26.

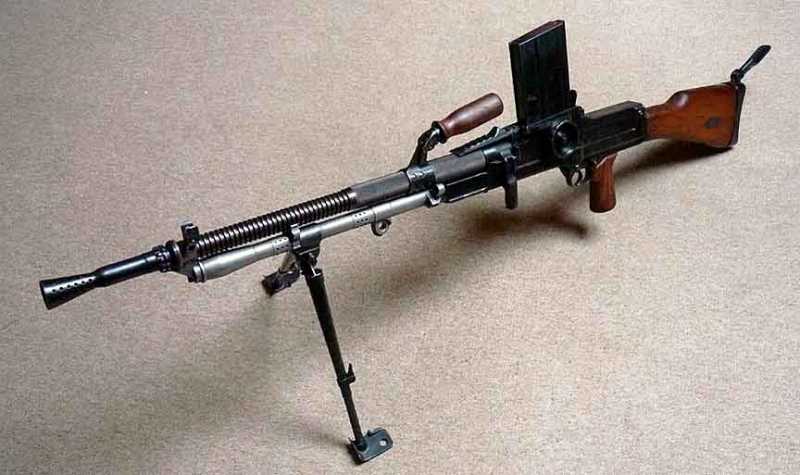

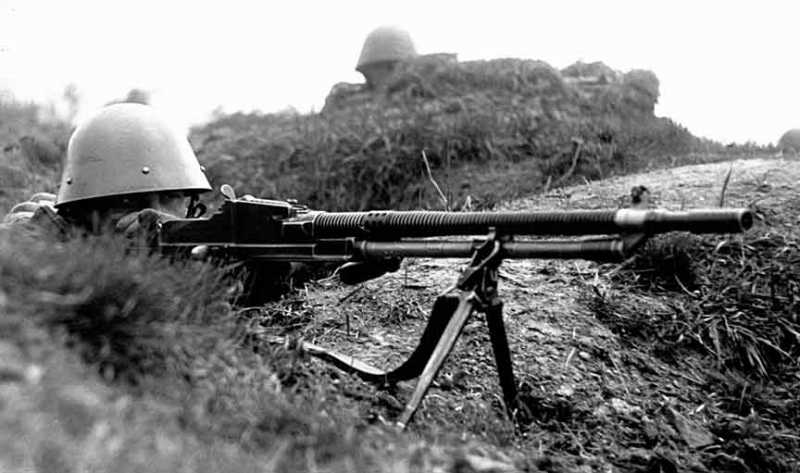

ZB-26 с магазинным питанием

Пулемет был сконструирован Вацлавом Холеком в соответствии с условиями объявленного в 1924 году чехословацкой армией конкурса на создание легкого пулемета.

Вацлав Холек

Сам конструктор обучался оружейному производству у Яна Шмелика. С 1905 по 1910 год работал на военной фирме по изготовлению винтовок Anton Mulacz. Здесь он познакомился с Браунингом. В 1910 г. переехал в Прагу и работал на фирме Nowotny, где занимался производством винтовок системы Holland&Holland. После первой мировой войны совместно с братьями Франтишеком и Эммануилом долгое время занимался проектированием самозарядных «карманных» пистолетов для гражданского рынка и полиции, а также пистолетов-пулеметов для армии.

Пулемет Холека Praga vz.24 оказался лучше по ТТХ, чем другие конкурсные пулеметы, потому и был принят в производство.

Единственным условием военных было замена ленточного питания на магазинное, что способствовало большей мобильности пулемета на поле боя. Эта модель получила индекс «модель 24». После доводок модель была запущена в производство на заводе «Збройовка Брно» с индексом ZB обр.26 (под индексом Zbrojovka Brno ZB26).

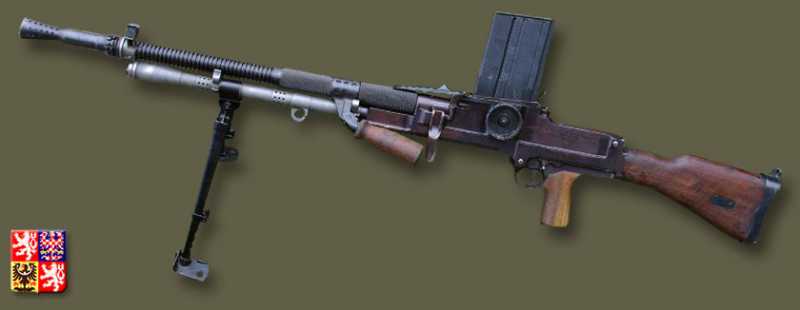

Zbrojovka Brno ZB26

Пулемет получился легким, удобным в эксплуатации и надежным, за что полюбился солдатам.

Пулемет стал настолько популярен, что запустили обновленную модель ZB обр. 30. Новый пулемет производился по новой технологии, в нем были заменены некоторые детали. ZB обр. 30. А в 1933 году модификация пулемета ZCB-33 под британский 7,71-мм винтовочный патрон проходила испытания. Этот пулемет получил обозначение Брен (Сокращенно от *Брно-Энфилд*) и был принят на вооружение английской армии.

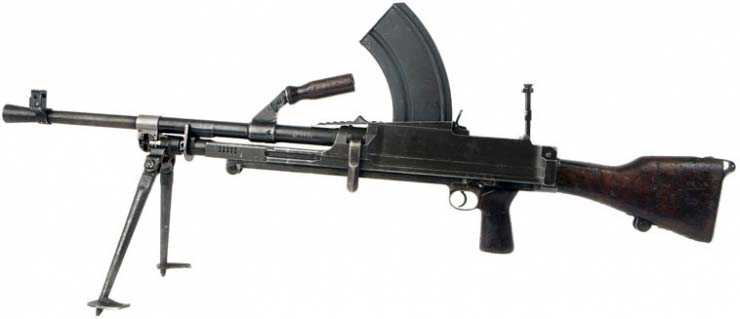

Пулемёт Bren Mk.2

Пулемёт Bren Mk.2 в культовом Карты, Деньги, два ствола

Только в Чехословакии в 1926–1939 гг. было выпущено свыше 120 тыс. пулемётов этого типа. Помимо Чехословакии, производство пулемётов было налажено в Австралии, Великобритании, Канаде и Индии (модификации Bren), Испании и Китае. ZB?26/30 и его модификации использовались в качестве ручного и станкового пулемёта, а также устанавливались на некоторые образцы бронетехники чехословацкого производства: бронеавтомобили OA vz.27 и OA vz.30, танкетки LT vz.33 и AH?IV.

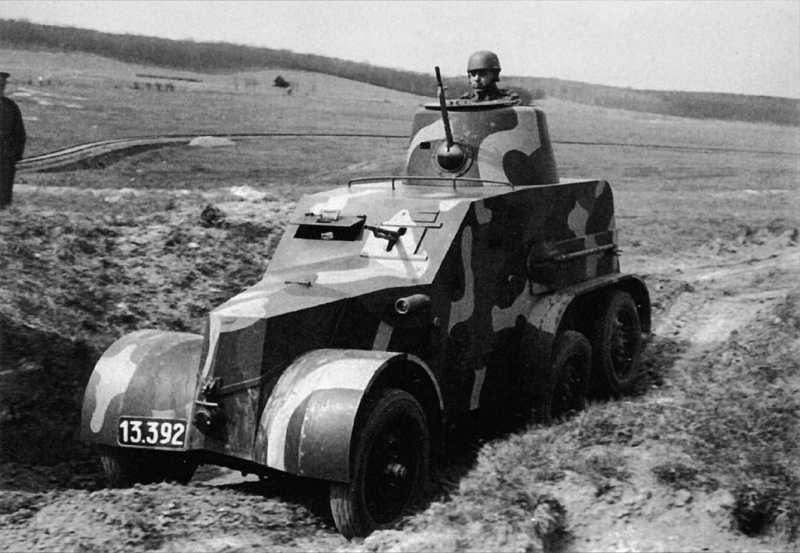

Чехословацкий бронеавтомобиль OA vz. 30 во время маневров.

В годы войны пулемет широко использовался по обе стороны фронта и зарекомендовал себя как надежное оружие.

Пулемет может вести огонь как одиночными выстрелами, так и очередями. Переключение режима огня ведется переводчиком флажкового типа, расположенного слева от спусковой скобы. Он же выполняет и функции предохранителя.

Охлаждение ствола-воздушное. С целью улучшения охлаждения, ствол оборудован ребрами.

Ствол в сборе пулемета ZB-26/30: 8 — ствол; 9 — газовая камора; 10 — пламегаситель; 11 — рукоятка.

Газовая камора выполнена как одно целое с основанием мушки. Она имеет газоотводный канал и патрубок для контакта с направляющей трубкой. Пламегаситель одновременно является и дульным тормозом.

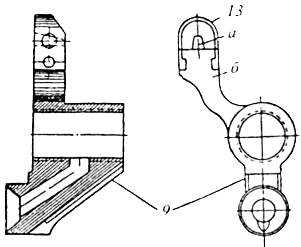

Газовая камора: 9 — газовая камора; 13 — предохранитель мушки; а — мушка; б — основание мушки.

Ручка для переноски также используется для замены перегретого ствола. Для удобства расположения на горизонтальной плоскости предусмотрены сошки или трехногий станок.

Сошки составляют следующие детали: головка с проушинами для фиксатора сошек к направляющей трубке ствольной коробки и с отверстием для оси ножек; две телескопические ножки с зажимами, фиксирующими положение выдвинутых трубок; пружина, разводящая ножки при установке пулемета для стрельбы.

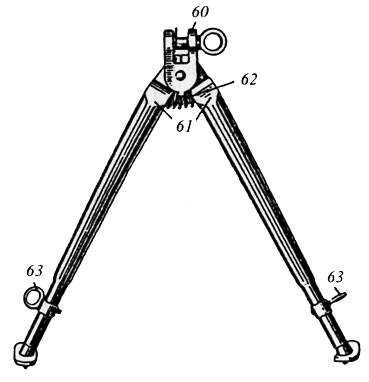

Сошки пулемета ZB-26/30:

60 — головка; 61 — ножки; 62 — пружина; 63 — зажимы.

С помощью станка также можно вести огонь по самолётам. Здесь конструкторы предусмотрели дополнительный зенитный прицел.

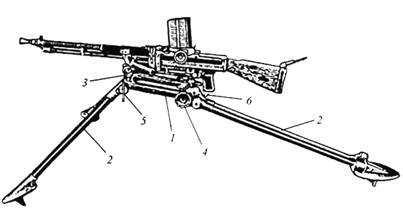

Пулемет ZB-30 на легком универ­сальном станке:

1  — основание станка; 2 — ноги; 3 — вертлюг; 4 — маховичок тонкой вертикальной наводки; 5 и 6 — зажимы ног.

Штатный прицел состоит из мушки и барабанного прицела с делениями по 100 метров и обеспечивает прицельную дальность стрельбы до 1600 метров.

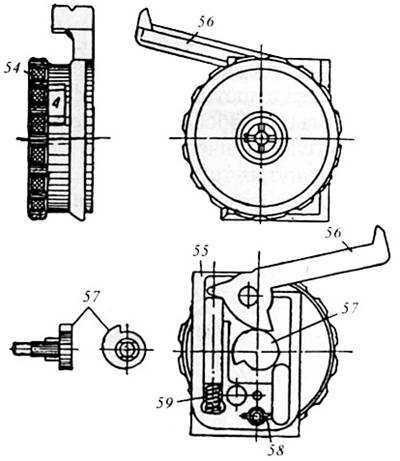

Барабанный прицел пулемета ZB-26/30:

54 — дистанционный барабан; 55 — основание прицела; 56 — стойка прицела; 57 — кулачок; 58 — защелка дистанционного барабана; 59 — пружина с наперстком.

Для стрельбы используются патроны Mauser калибра 7,92?57 мм, уложенные в коробчатые магазины по 20 и 30 патронов. Накол на стреляных гильзах имеет специфическую форму из-за специфической формы острия бойка-спутать с другими видами оружия сложно.

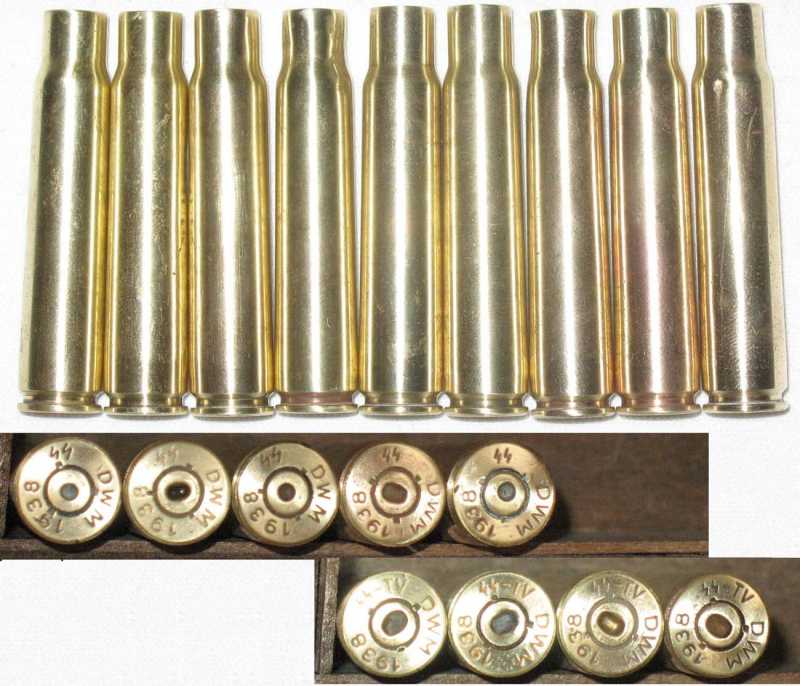

Гильзы SS DWM 1938. Довоенный спецзаказ для войск СС.

Обратите внимание-на некоторых прямоугольный (овальный) накол, отстрел из чехословацкого пулемета ZB-26/30

После оккупации Чехословакии немцами пулеметы ZB-26 и ZB-30 использовались для нужд Вермархта, а «CZ» была переименована в «Bohmische Waffenwerke» - «Богемский оружейный завод».

ТТХ пулемета ZB 26/30

Калибр 7,92 мм

 Начальная скорость пули 800 м/сек

Вес пулемета:

-без магазина 8,3 кг(9 кг)

-в боевом положении 9,6 кг

Длина 1180 мм

Начальная скорость пули 830м/с

Темп стрельбы 600 выстр/мин

Практическая скорострельность 80—100 выстр/мин

Патрон, тип Mauser калибра 7,92?57 мм

Емкость магазина 20 или 30 патронов

Темп стрельбы 600 выстр/мин

Практическая скорострельность 80-100 выстр/мин

 Прицельная дальность 1600 м

Дальность действия огня 800-1000 м
