Одёжка для Strike One B019

Опубликовано:
Моё пошаговое изготовление приклада.

Одёжка для Strike One B019





Моё пошаговое изготовление приклада.



Это продолжение статьи       Подарок из Нефтеюганска ( Strike One B019 )



В комментариях к первой части статьи было много советов из чего делать рукоять.

У меня это первый опыт такой глобальный работы с деревом. Поэтому после раздумий была взята фанера. Сразу портить хорошую древесину побоялся. Нужной толщины в своём загашнике не нашёл и склеил три 10мм заготовки.  А перед склейкой-выпиливанием замучил дочь и себя с выбором формы будущего приклада-рукояти. Рисовала она на компе в натуральную величину, а я склеивал распечатанные листы. Распечатано было два варианта будущего приклада.

1)Одёжка для   Strike One B019

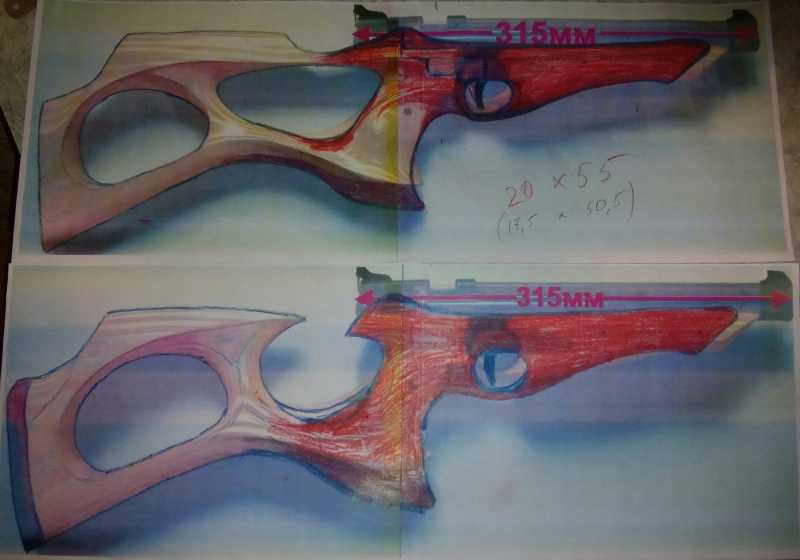

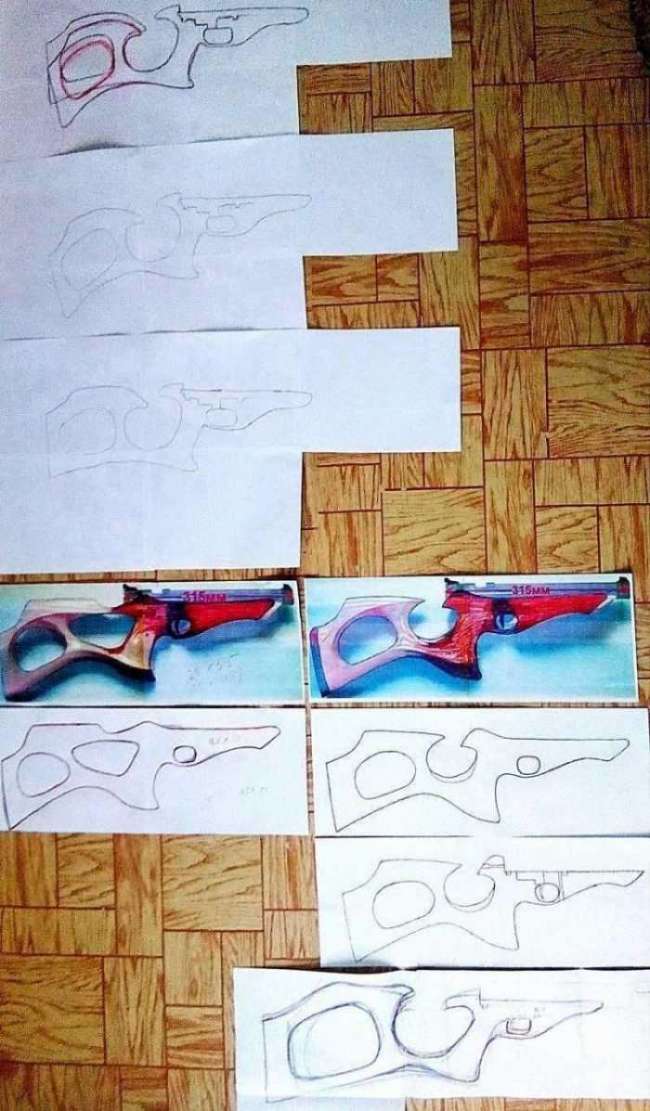

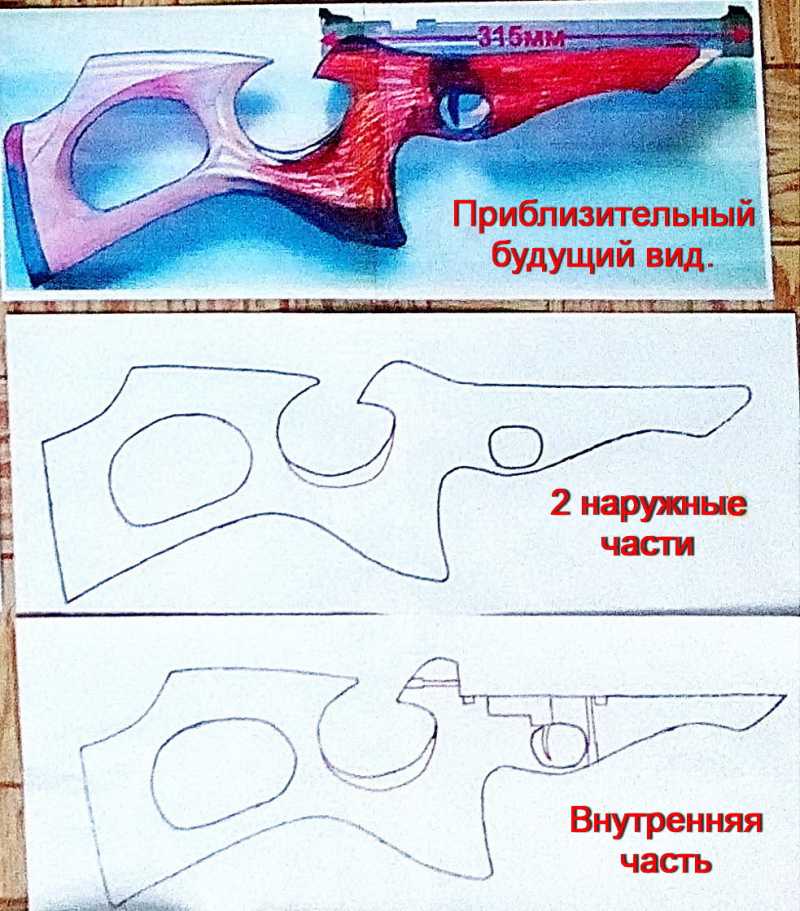

На фото ниже рисунки, прикидки … Всё в натуральную величину. Заняли весь пол в комнате.

2)Одёжка для   Strike One B019



В результате остановился вот на этом.

3)Одёжка для   Strike One B019

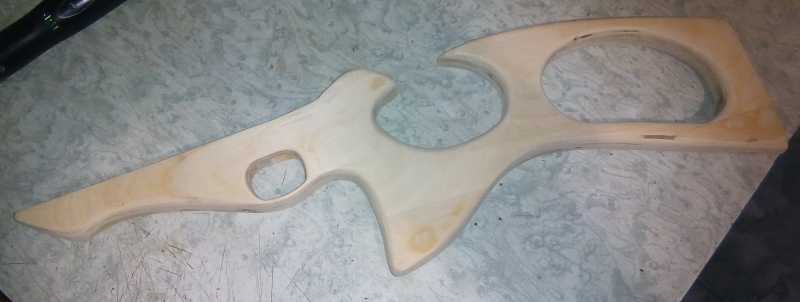

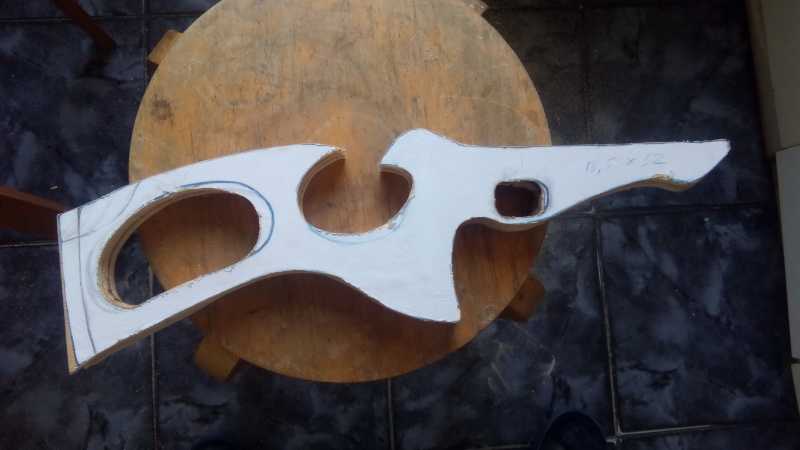

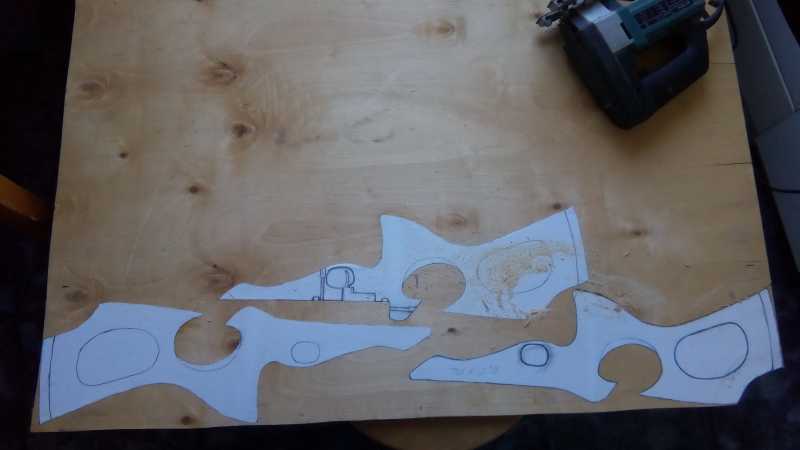

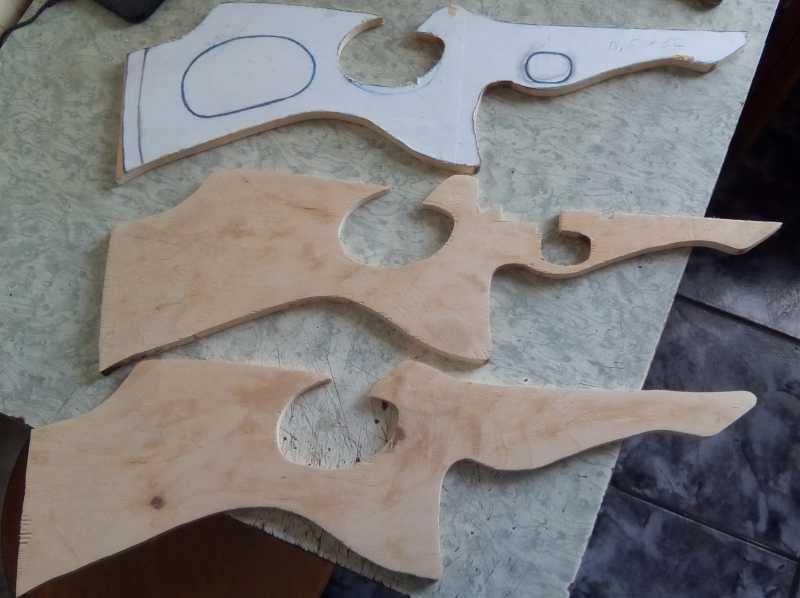

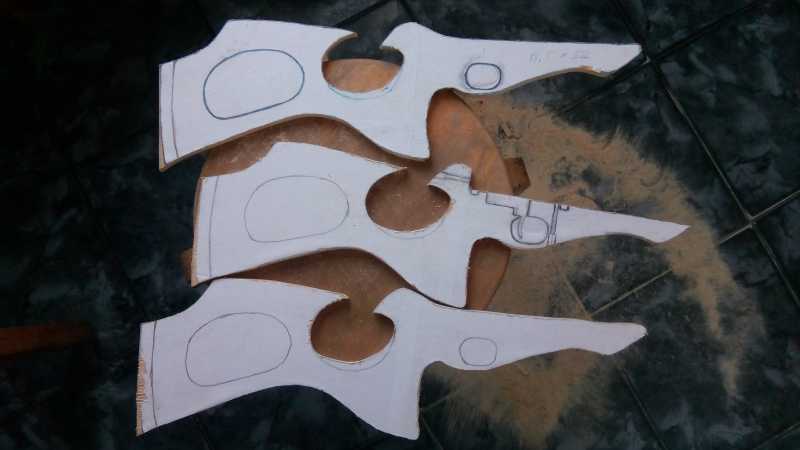

С этих рисунков было изготовлено 3 трафарета, наклеены на 10мм фанеру и вырезаны электрическим лобзиком.

4)Одёжка для   Strike One B019

5)Одёжка для   Strike One B019



В центральной заготовке сразу пропилил место под все выступающие части спускового устройства пистолета.

6)Одёжка для   Strike One B019

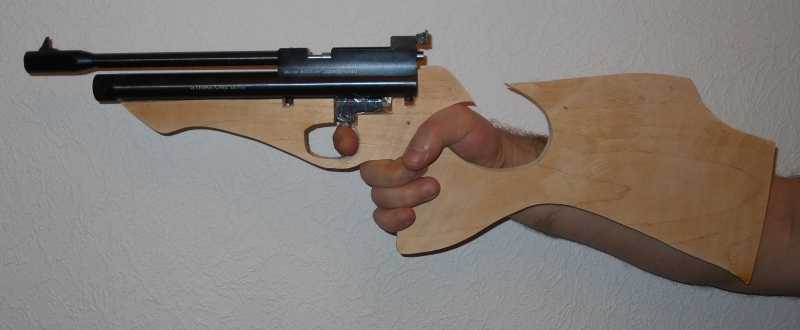

После подгонки этих вырезов и сверления отверстий под крепёжные винты состыковал железную часть пистолета с деревянной. С целью оценки удобства будущего приклада.

7)Одёжка для   Strike One B019

8)Одёжка для   Strike One B019

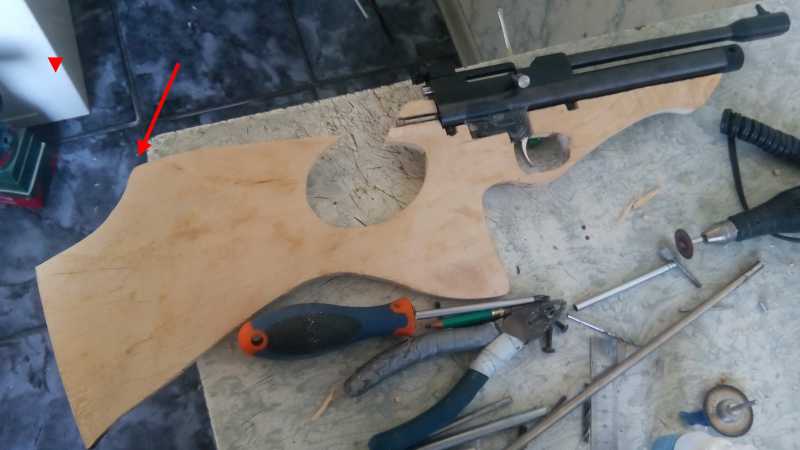

Понял, что вот этот горб, на фото ниже стрелкой показан, получился неудобным. И ещё он, горб, не давал нормального доступа к заднему крепёжному винту. Кстати в отверстия крепёжных винтов вставил тонкостенные трубки из нержавейки. И опять-же этот горб не дал толком просверлить заднее крепёжное отверстие, и я, чтоб не мучится, просто сделал выборку в фанере, вставил трубочку, а сверху залил суперклеем с содой.

После раздумий горб решено было спилить.

9)Одёжка для   Strike One B019

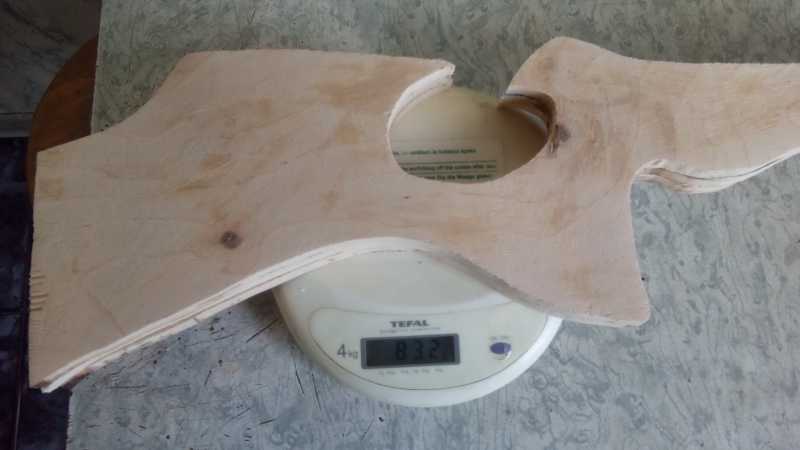

А перед пилением сложил все части на весы. И вес мне не понравился – 832гр.

10)Одёжка для   Strike One B019

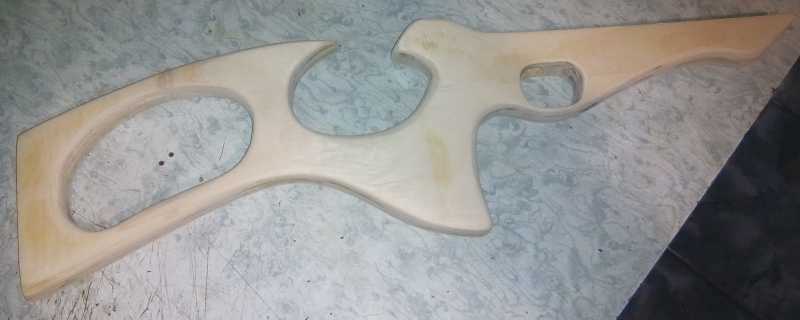

Дальше спилил горб, выпилил окошко и опять взвесил.

11)Одёжка для   Strike One B019

12)Одёжка для   Strike One B019

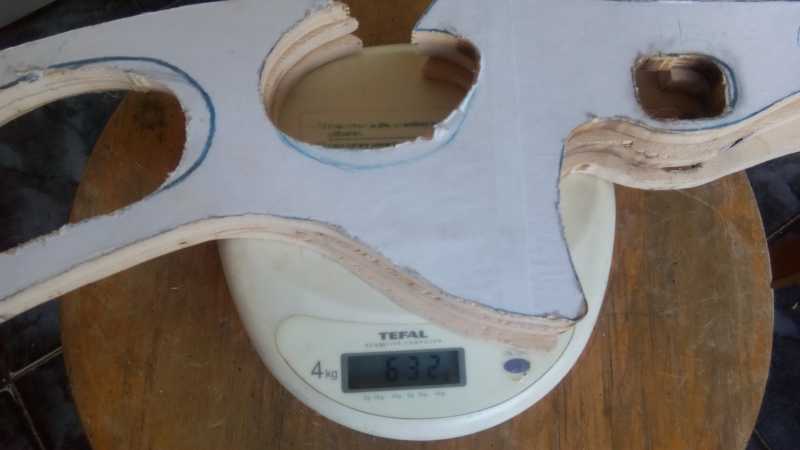

632гр. Прикинул, что после обточки, шлифовки вес ещё упадёт.

После ликвидации горба щека (часть лица) легла просто идеально. Долго игрался – берёшь этот полуфабрикат с привинченным пистолетом прижимаешь к плечу, кладёшь щёку на приклад и прицельная линия (глаз, целик, мушка) сразу становится на уровень не надо елозить щекой по прикладу, а прикладом по плечу, чтоб поймать линию, остаётся подвести на мишень и выстрелить. И это работает и с левым и правым глазом и не только у меня, у дочери тоже сразу получается поймать линию.

Дальше склеил все три части.

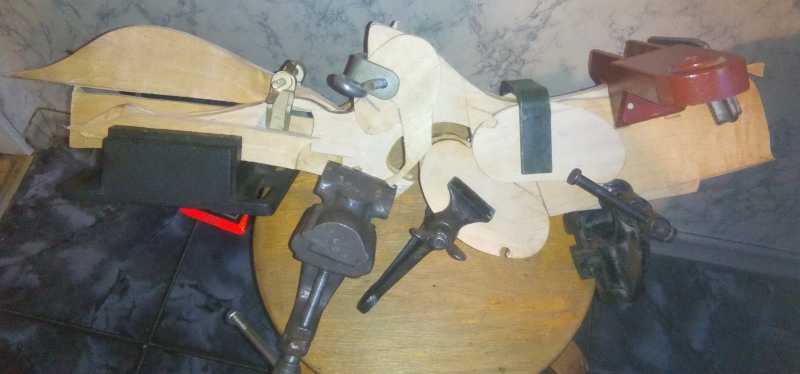

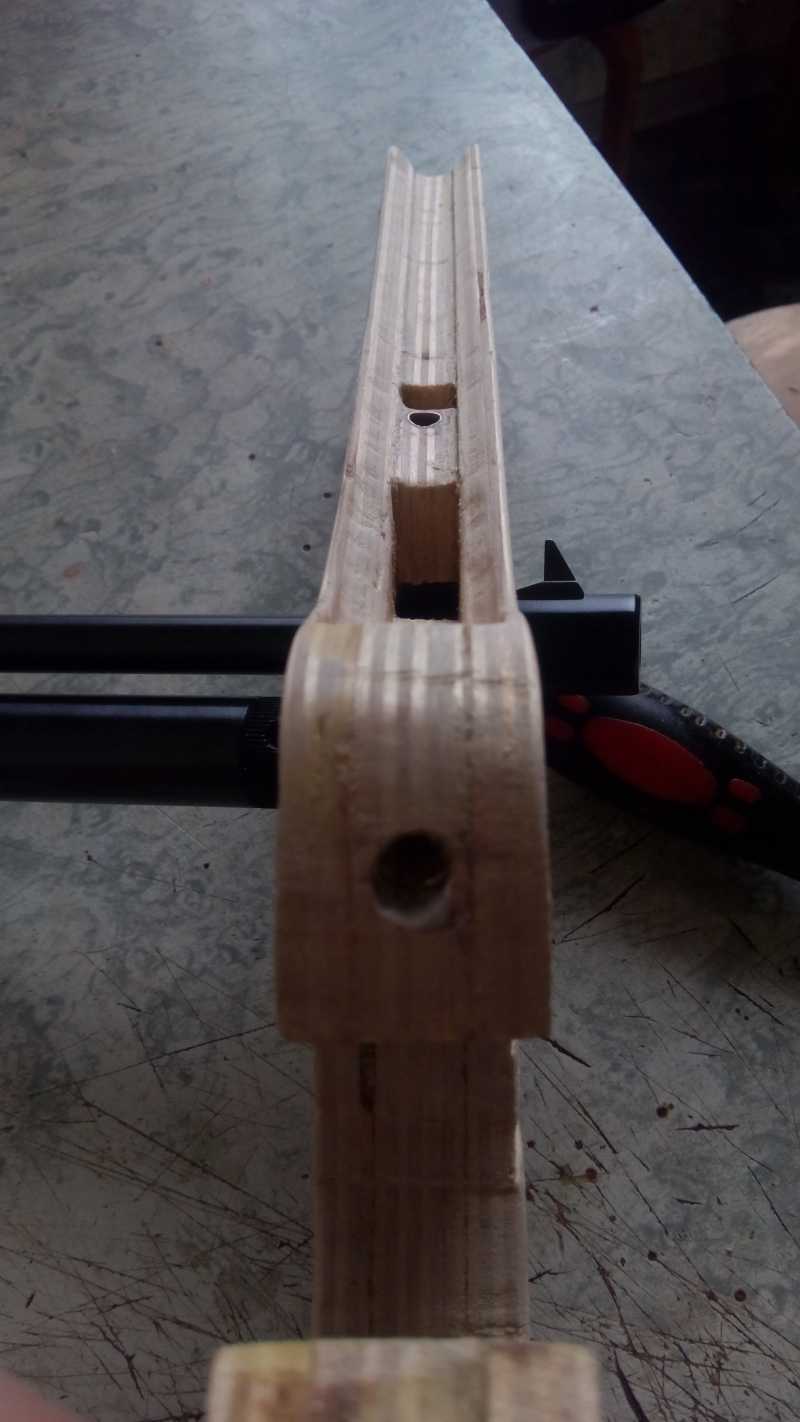

Первые две части прижимал струбцинами через ненужные «обпилки».

13)Одёжка для   Strike One B019

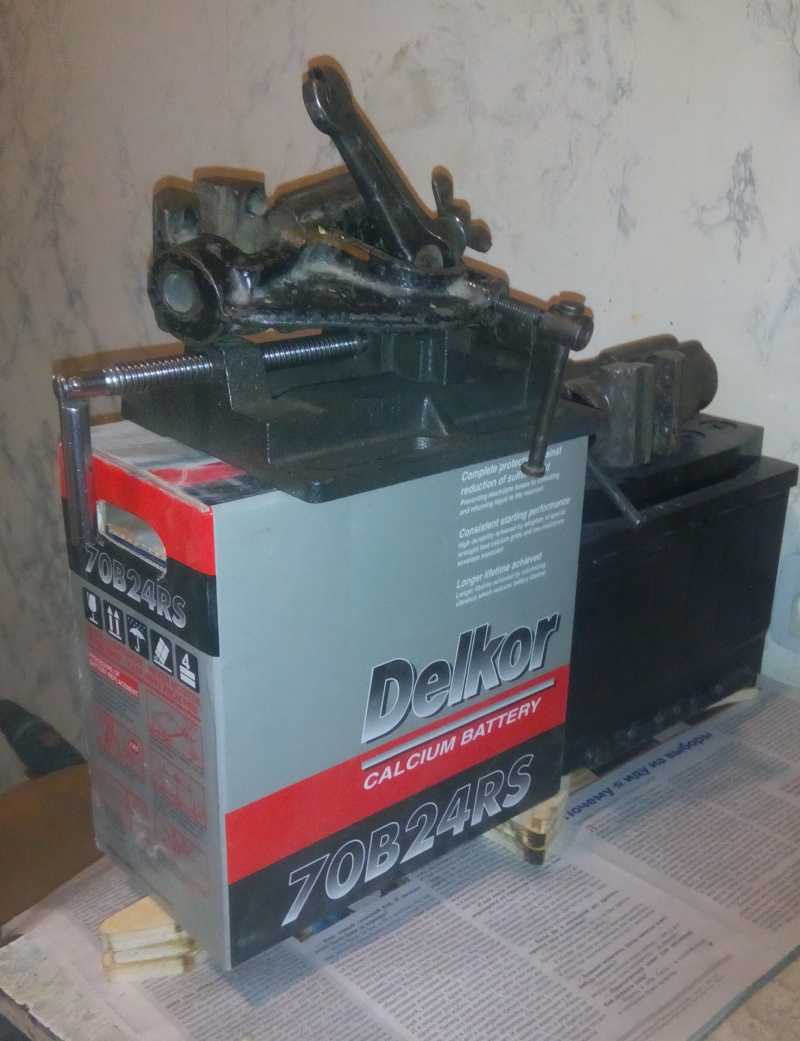

Последнюю часть прижимал вот так – это 2 автомобильных аккумулятора + сверху тиски.

14)Одёжка для   Strike One B019



Склеилось одинаково хорошо, что при первом способе, что при втором.

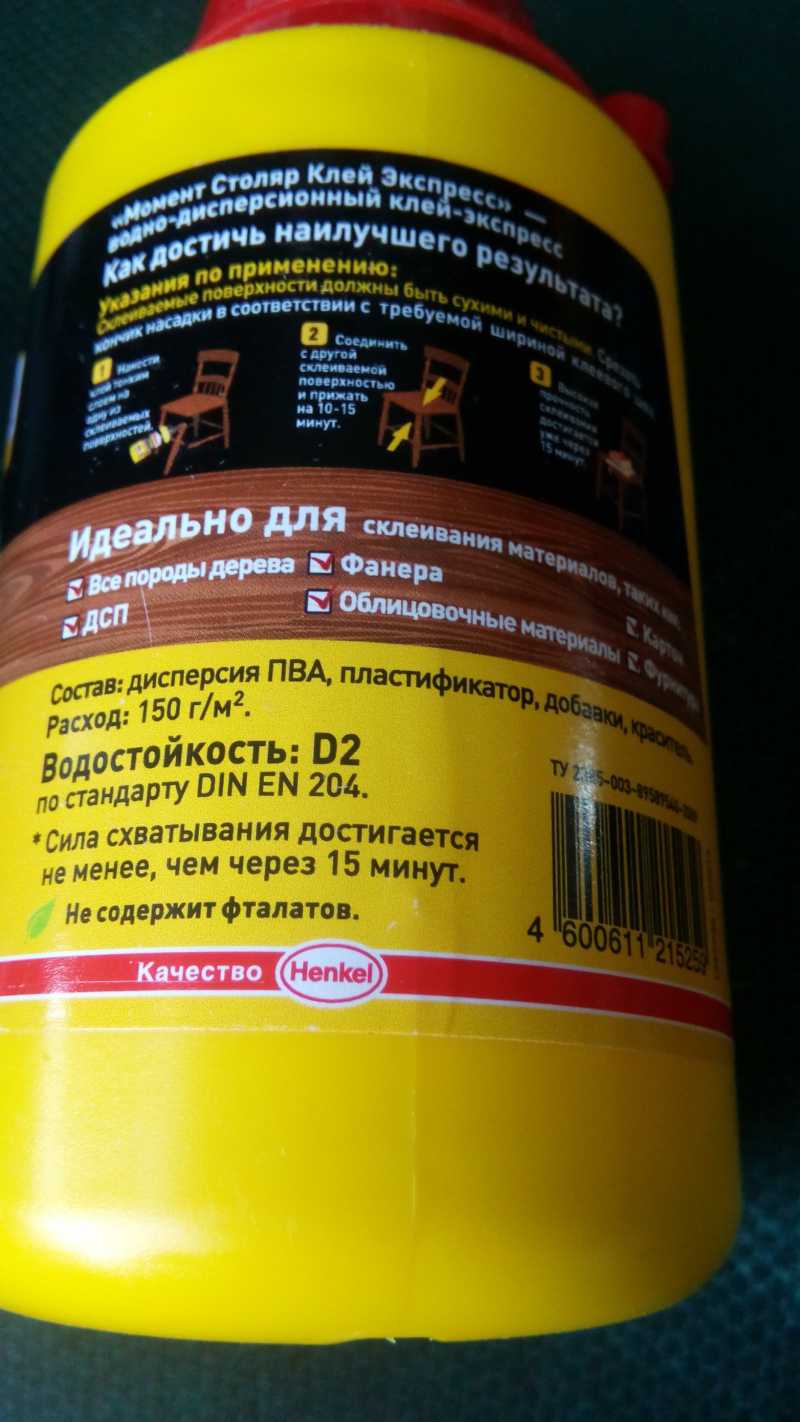

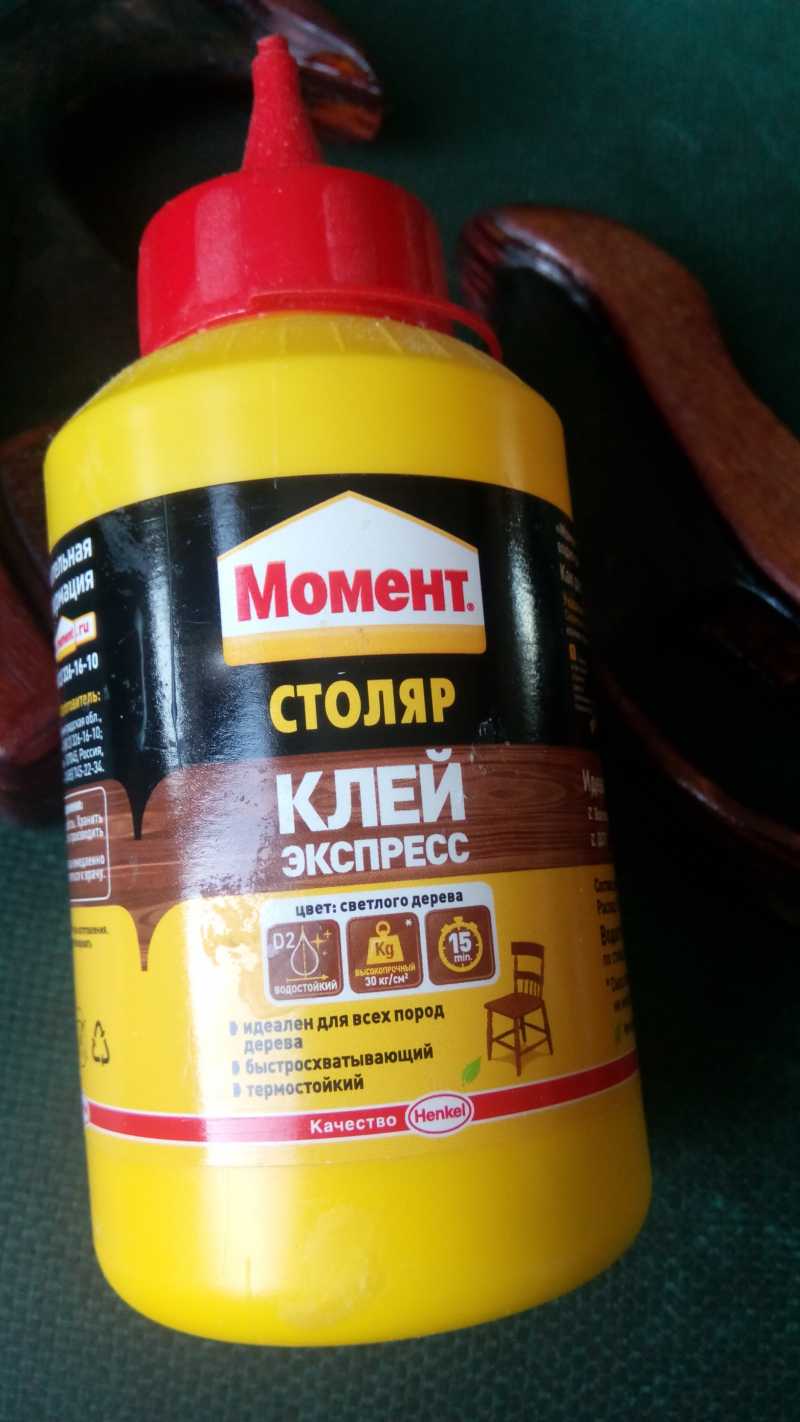

А клеил вот этим.

15)Одёжка для   Strike One B019



Но лучше брать простой ПВА без добавок. Вот этот краситель (на фото ниже в описании состава клея) даёт желтоватый цвет и его не берёт морилка.

16)Одёжка для   Strike One B019



Вот видео сразу после снятия аккумуляторов.

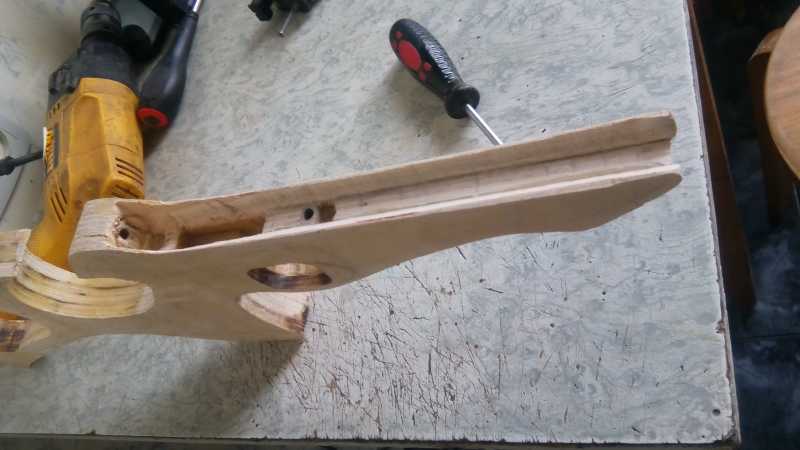

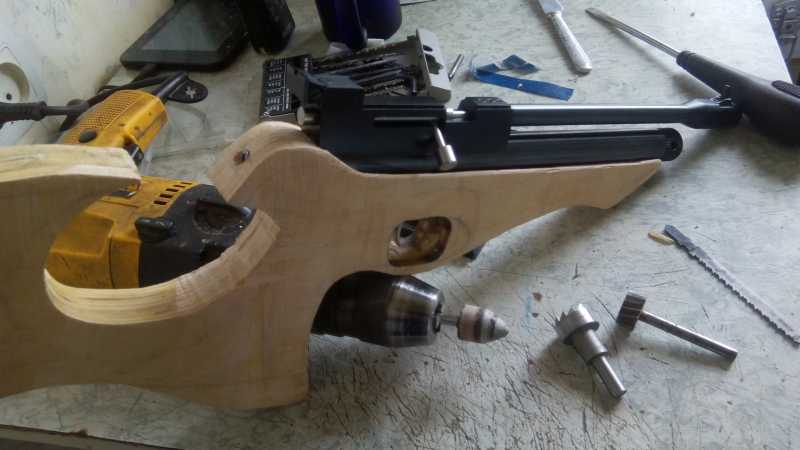

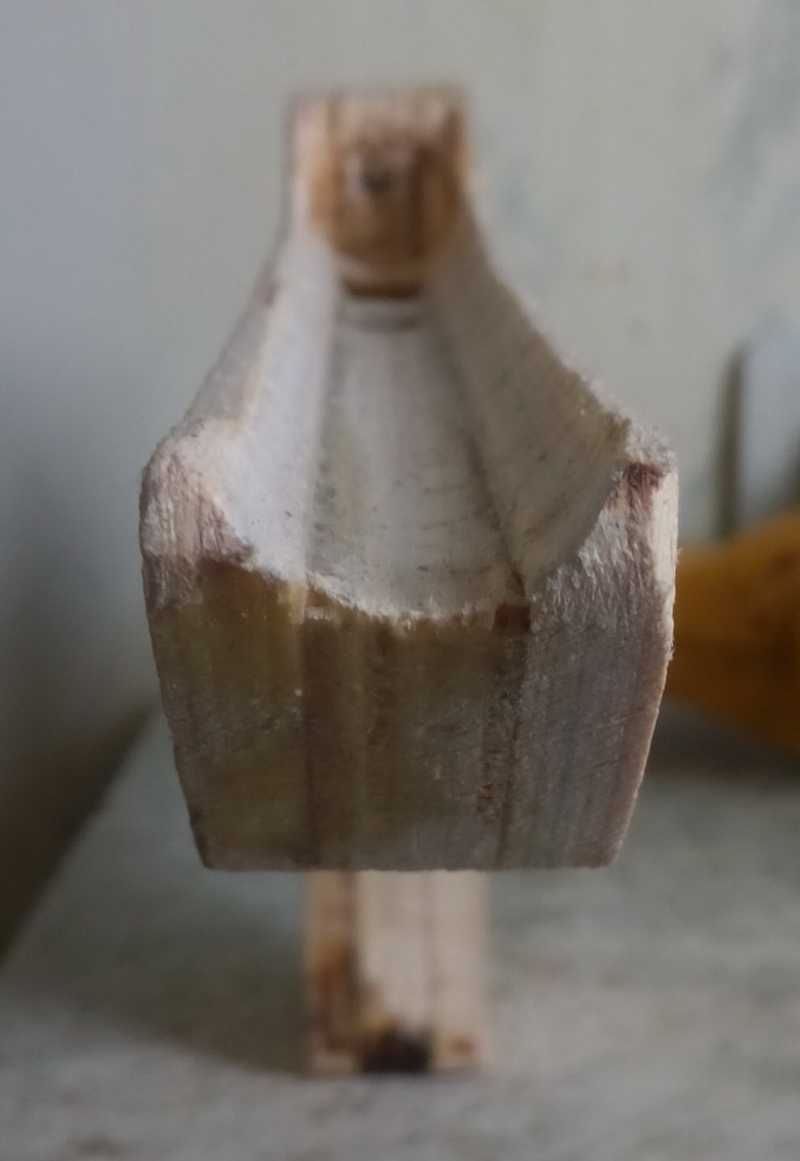

Дальше опять примерка, но перед примеркой сделал полукруглую выборку в фанере под резервуар баллончика пистолета.

17)Одёжка для   Strike One B019

Выборку делал дрелью и вон теми тремя фрезами, на фото выше.

1)Одёжка для   Strike One B019

18)Одёжка для   Strike One B019



На всех этих фото видны желтоватые следы от клея, про это описал ранее.

19)Одёжка для   Strike One B019

20)Одёжка для   Strike One B019

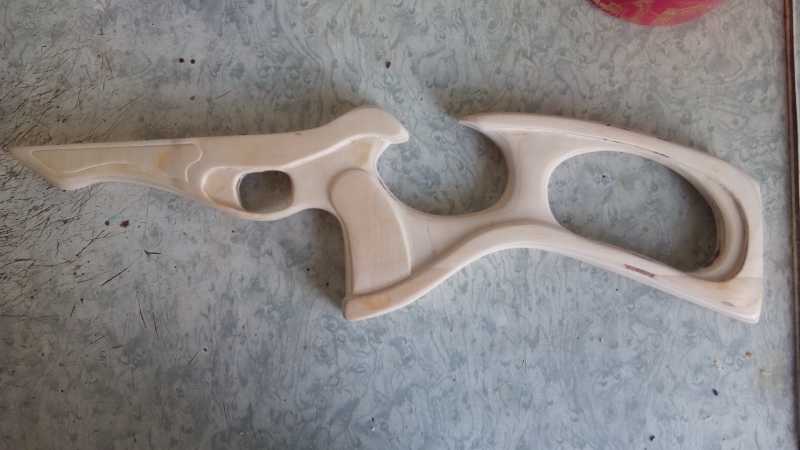

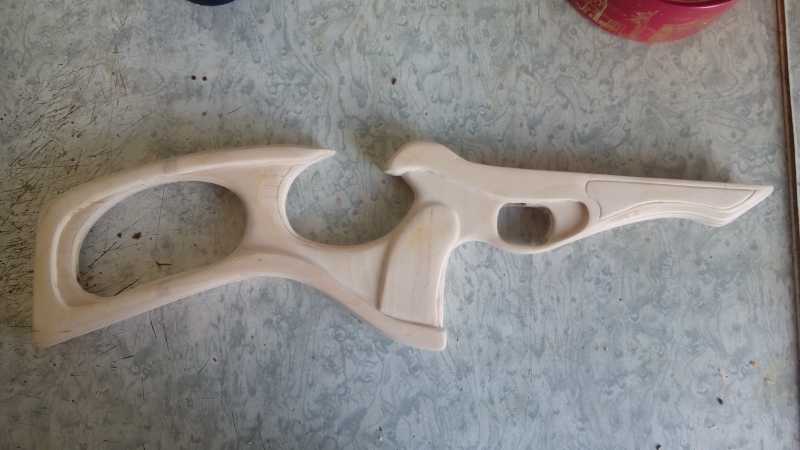

Потом скруглил углы крупной наждачной бумагой и слегка зашлифовал.

21)Одёжка для   Strike One B019

22)Одёжка для   Strike One B019

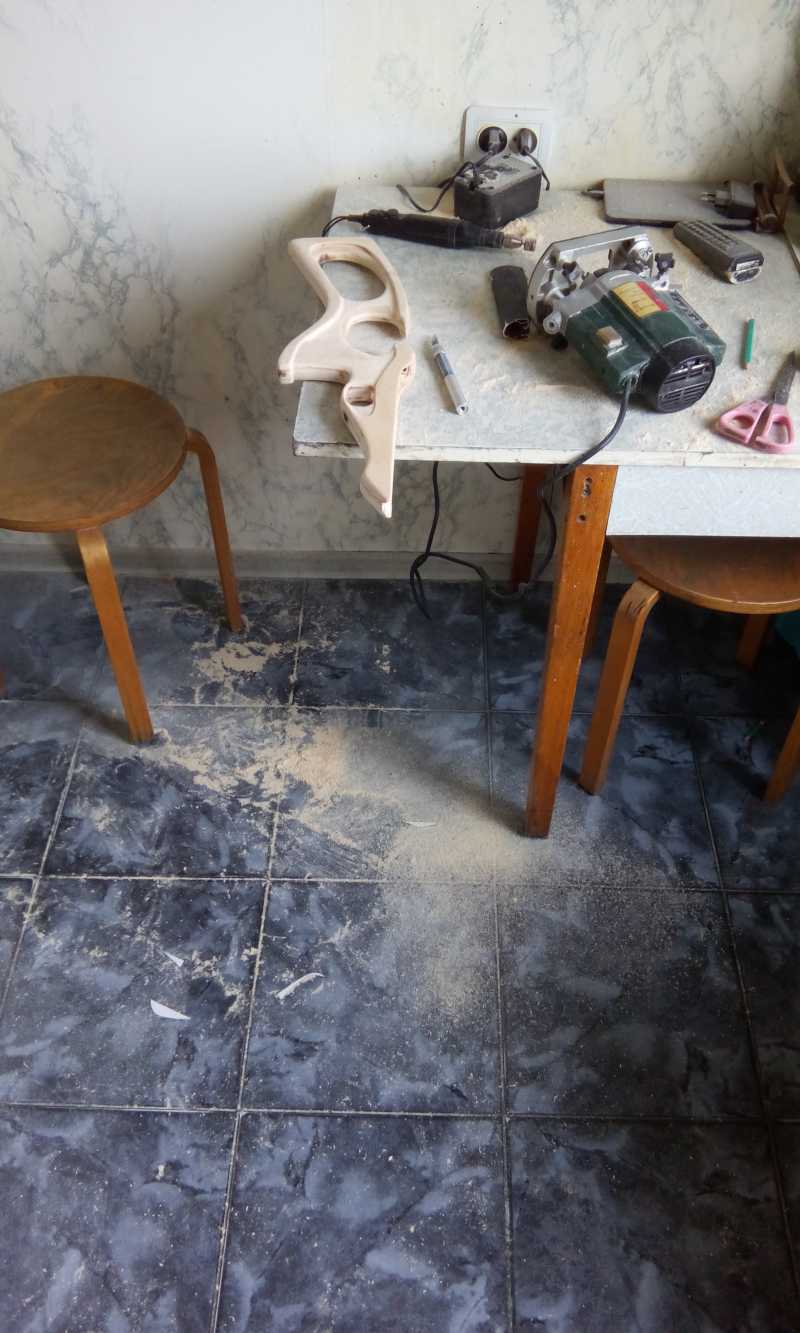

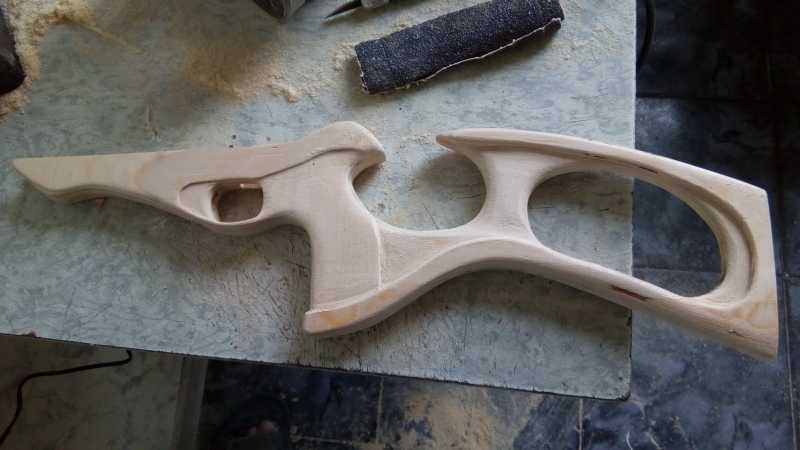

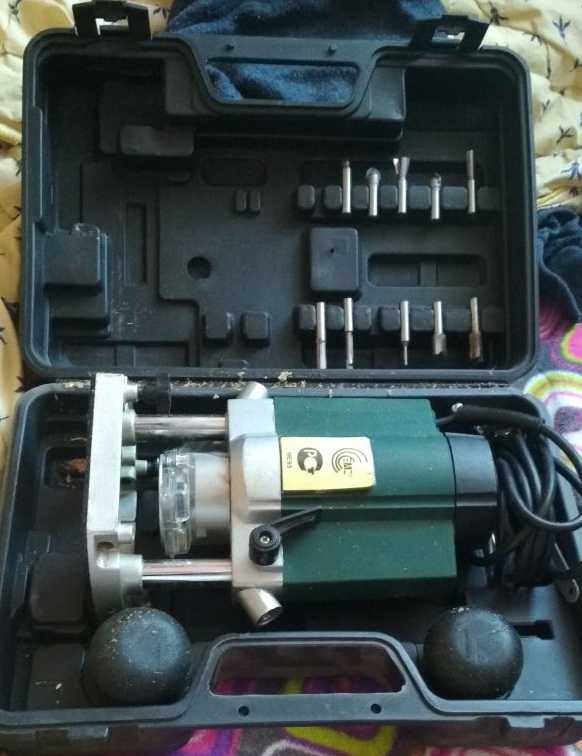

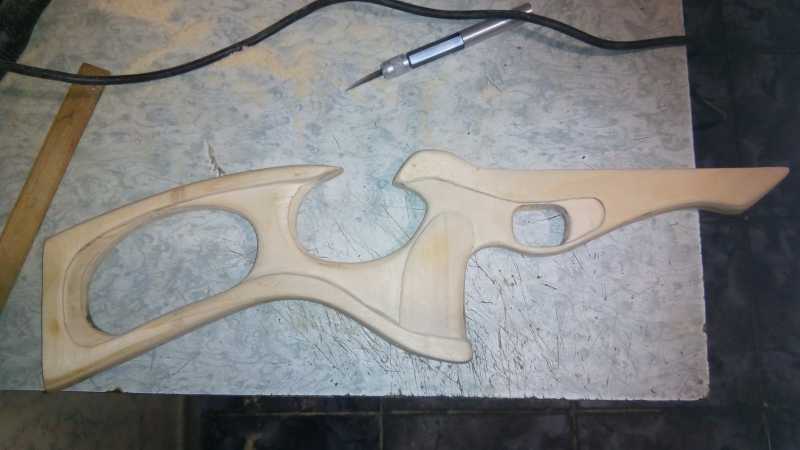

«Плоский» вид вообще никак не смотрелся, поэтому решено было придать объём. Для этого у друга был взят напрокат фрезер.

23)Одёжка для   Strike One B019

Пользоваться им учился на этом прикладе.

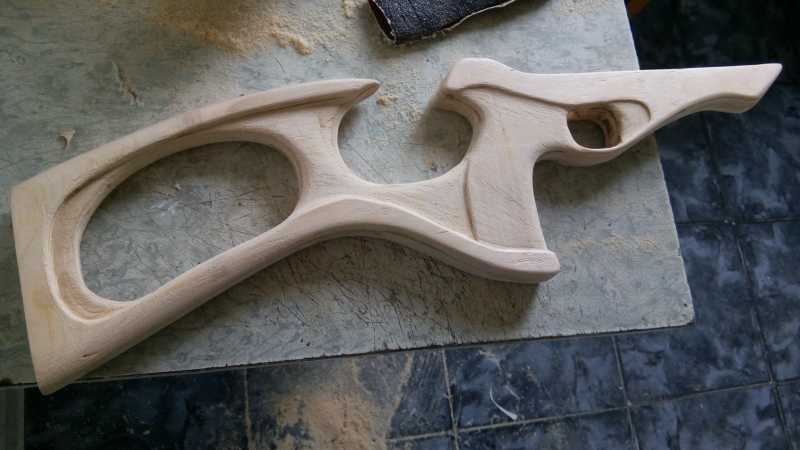

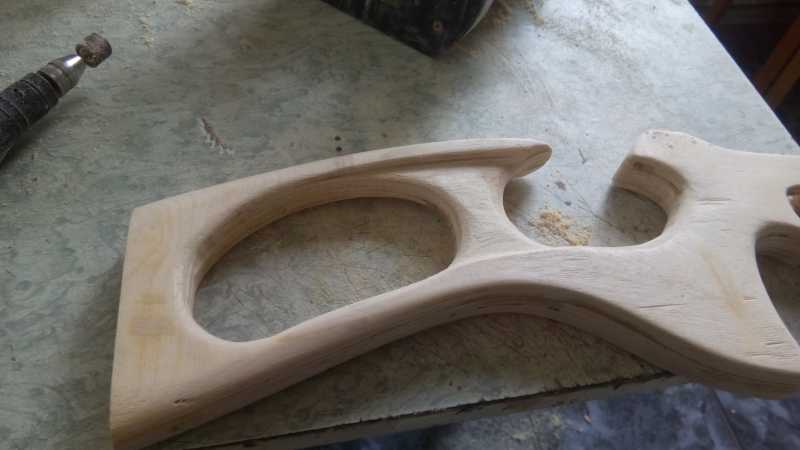

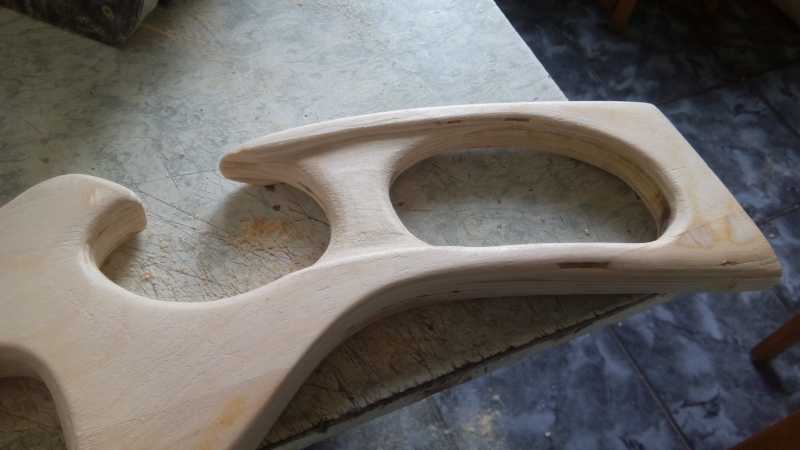

Дальше на фото мои эксперименты.

24)Одёжка для   Strike One B019

25)Одёжка для   Strike One B019

26)Одёжка для   Strike One B019

27)Одёжка для   Strike One B019

28)Одёжка для   Strike One B019

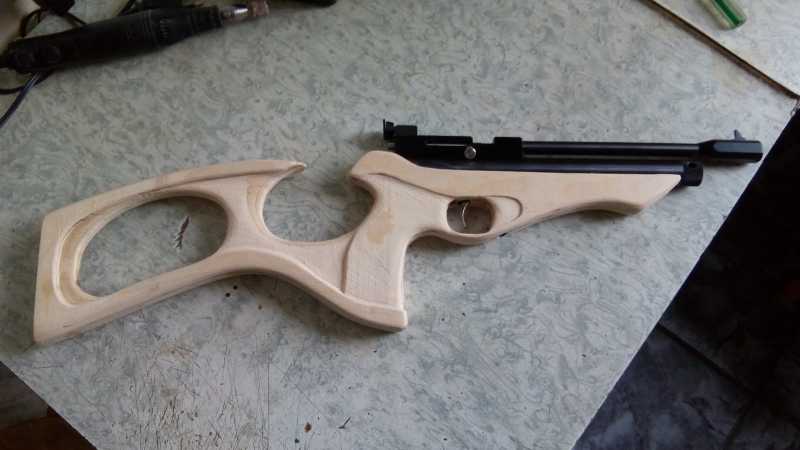

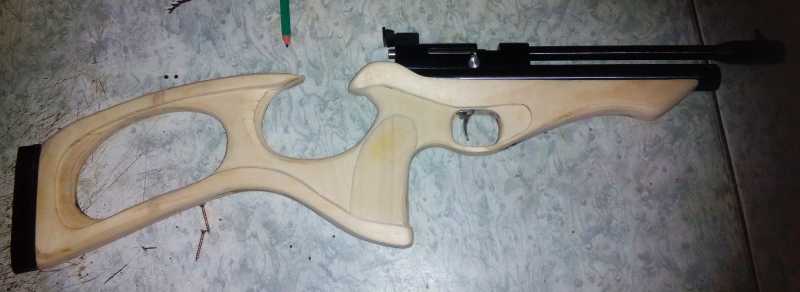

Опять примерка.

29)Одёжка для   Strike One B019

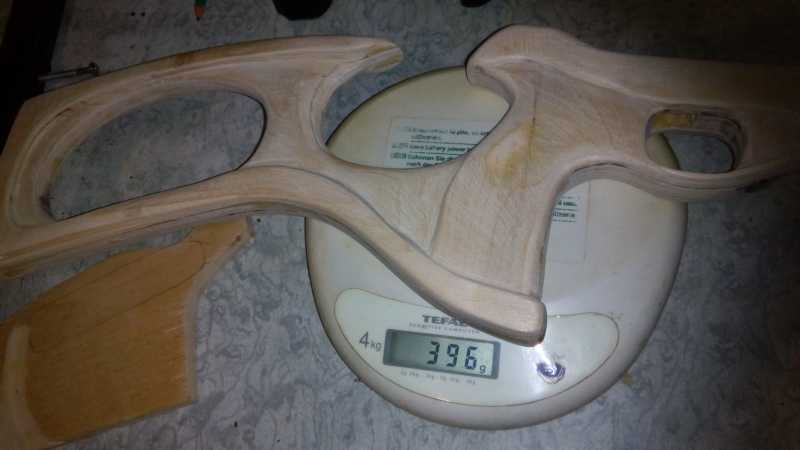

Взвесил заготовку. Вот этот вес мне нравится.

30)Одёжка для   Strike One B019

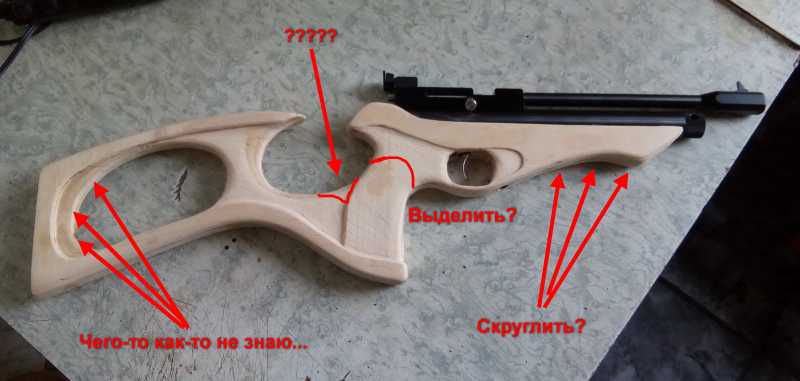

Опять начались творческие мучения. Этими вопросами замучил всех знакомых.

31)Одёжка для   Strike One B019

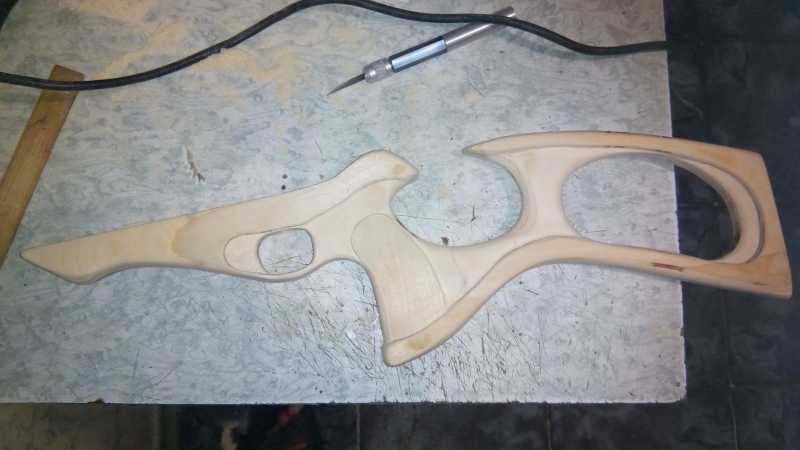

Выделил накладки рукояти.

32)Одёжка для   Strike One B019

33)Одёжка для   Strike One B019



Опять примерка.

34)Одёжка для   Strike One B019



Скруглил и украсил переднюю часть ложа и ещё сильнее выделил накладки.

35)Одёжка для   Strike One B019

36)Одёжка для   Strike One B019



Георгий посоветовал сделать насечки на рукояти. Мне и самому не особо нравились «плоские» рукояти.

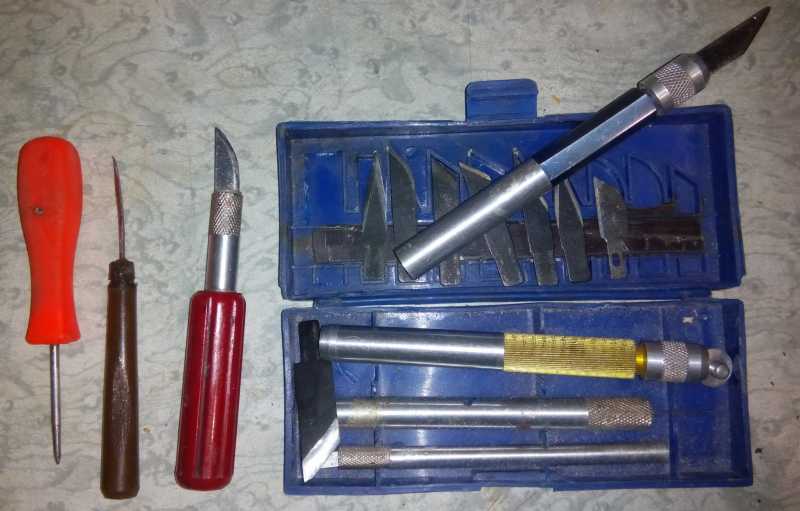

Делал так – расчертил рукоять карандашом и потом резаком резал по расчерченным линиям. Долго, нудно, но другого специального инструмента у меня не было и нет.

37)Одёжка для   Strike One B019

Шилом сглаживал канавки насечки. Тонкое из швейной треугольной иглы.

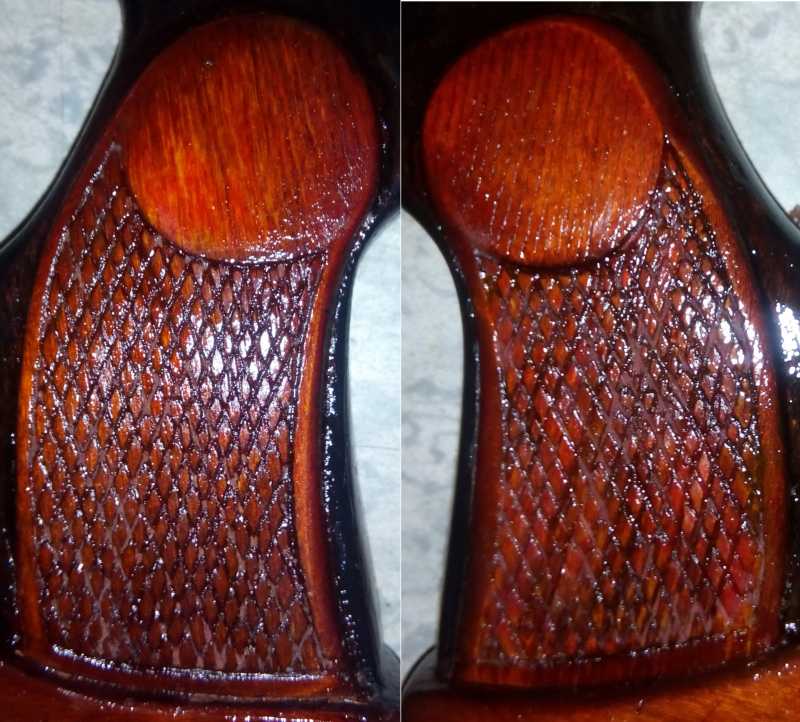

Вот насечки после морилки и первого слоя лака.

38)Одёжка для   Strike One B019

39)Одёжка для   Strike One B019



Покрупнее.

40)Одёжка для   Strike One B019

Шаг канавок около 2мм, он чуть-чуть гуляет туда-сюда, так-как резал обычным резаком.

Вот те светлые розовые пятна в канавках увидел только на фотографии.

Все огрехи моей резки видны только тут, при большом увеличении и вспышке, на ложе их совсем не видно.

Трещинки в кругляше – проявляется сущность фанеры. Пытался шлифовкой избавится от них, но после морилки они вылезали раз за разом.

Юрий Васильевич советовал покрыть весь приклад шпатлёвкой и покрасить в один цвет краской. Но эта идея меня особо не зацепила и решил, что так сделаю в крайнем случае.

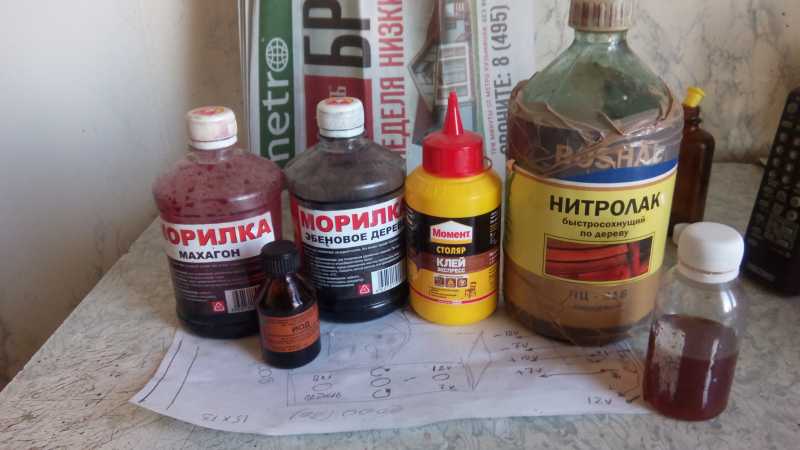

Морил и лакировал вот этой химией.

41)Одёжка для   Strike One B019

Красные части – Махагон + Йод (да-да обычный медицинский Йод). Йод придаёт красивую желтизну дереву. Йодом прошёлся после высыхания морилки. Он смывает часть красной морилки (махагон) смешивается с ней и получается совсем другой цвет.

Темные части – Эбеновое дерево. В четыре слоя.

Лак сильно разведён растворителем (в маленькой баночке). Втирал в поверхность, по совету Георгия, практически сухой кистью.

После первого слоя опять прошёлся обеими морилками, цвет стал насыщеннее и закрасились белёсые места, которые проявились после первого слоя лака. Хотя этого не должно было произойти после лака, но морилка хорошо легла.

Второй слой лака опять был нанесён кистью. Третий слой нанёс из аэрографа. Аэрограф сбил излишний блеск лака. Ложе получилось матовым.

И если не искать недостатки, то смотрится вполне прилично. И совет со шпатлёвкой я проигнорирую, звиняйте Юрий Васильевич. smiley

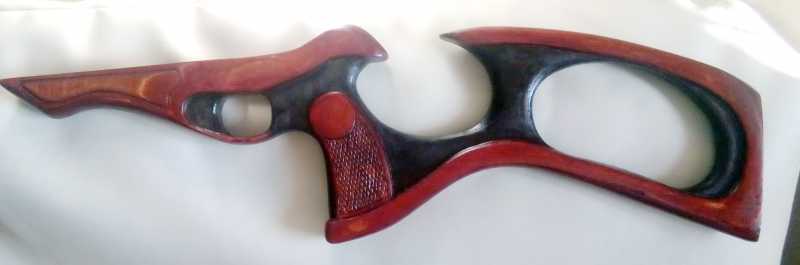

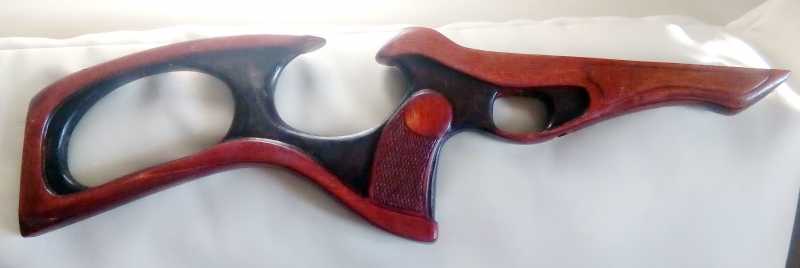

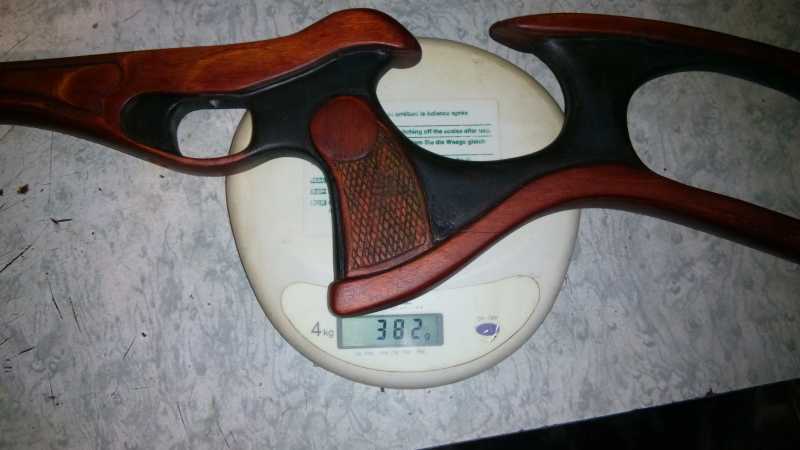

Вес ложа получился вот такой.

42)Одёжка для   Strike One B019

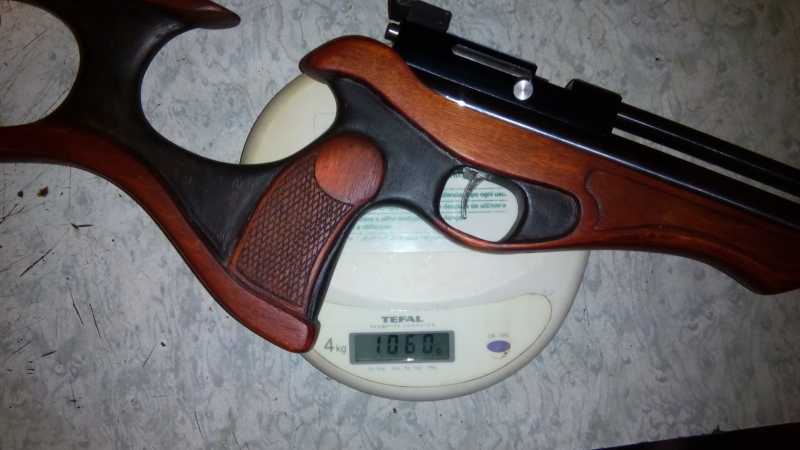

А в сборе весь пистолет потянул на кило шестьдесят.

43)Одёжка для   Strike One B019

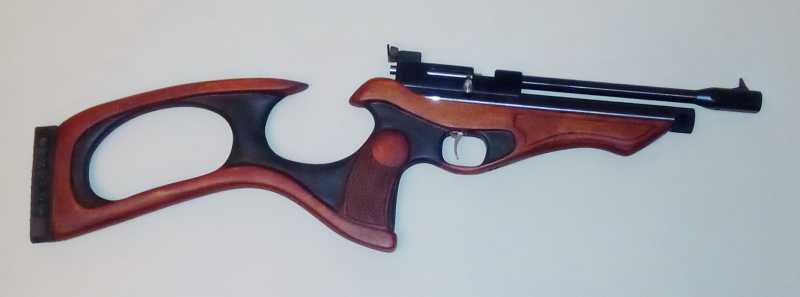

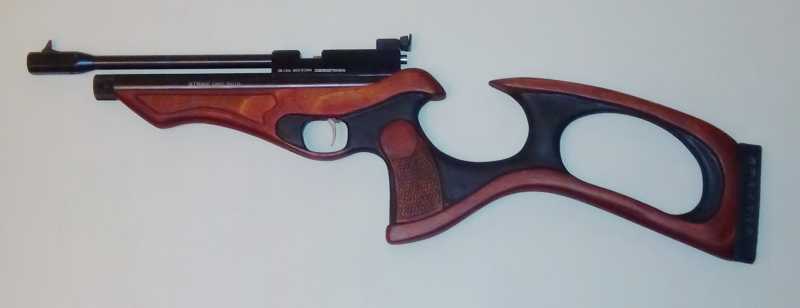

Вот так стал выглядеть Strike One B019.

44)Одёжка для   Strike One B019

45)Одёжка для   Strike One B019



Ну вот как-то так.
